Графен кардинально меняет подход к смазыванию узлов трубопроводной арматуры. Эта углеродная наноструктура работает как твердый модификатор, заполняя микронеровности поверхностей и создавая защитную пленку там, где жидкая основа уже не справляется. Для технических специалистов и закупщиков арматуры это открывает новые возможности: графеновые компоненты особенно полезны при борьбе с закусыванием резьбовых соединений, ржавением задвижек и заклиниванием механизмов в условиях высоких температур и граничного трения.
Статья разбирает, почему графен в проникающих смазках - не просто маркетинговый ход, а инженерное решение с доказанным снижением коэффициента трения до 0,05–0,08, улучшением несущей способности в 3,8 раза и повышением индекса задира почти вдвое. Вы узнаете, как выбрать правильный состав для запорной арматуры, резьбовых соединений фланцев и высокотемпературных трубопроводов.
Как графен преобразует смазывающие свойства
Графен - это один слой атомов углерода, организованный в шестиугольную решетку.
В смазке он действует как твердый наномодификатор, дополняя работу жидкой основы. Когда две металлические поверхности сильно прижимаются друг к другу (режим граничного трения), масляная пленка может быть полностью вытеснена из контакта. Именно в этот момент включаются твердые компоненты - и графен показывает преимущество перед обычной смазкой.
Мелкие графеновые частицы заполняют микронеровности, создавая дополнительный слой скольжения. Лабораторные испытания по методу ASTM G99 показали, что для пары сталь-сталь коэффициент трения снижается до 0,05–0,08, что является высоким результатом для универсального материала. При концентрации графена в 0,1% исследователи регистрировали уменьшение диаметра пятна износа и повышение индекса задира почти на 190%, а несущей способности в 3,8 раза.
Графеновые частицы долго сохраняют эффект. В одном исследовании было зафиксировано, что трехслойный и четырехслойный графен выдерживали около 47 000 циклов скольжения, не теряя низкий коэффициент трения. Это критично для задвижек и резьбовых соединений, которые испытывают повторные нагрузки открытия-закрытия или разборки-сборки.
Кроме того, графен и его окислы могут выступать как загустители дисперсной фазы, улучшая консистентность смазок и делая их более тягучими без потери текучести. Сдвиговое напряжение в таких составах снижается на 15–20%, что облегчает проникновение в тесные зазоры.
Борьба с закусыванием резьбы и коррозией
Закусывание - частая головная боль при разборке фланцов, шпилек и задвижек тепловых сетей.
Происходит оно в два этапа: сначала металлические микронеровности контактирующих поверхностей привариваются друг к другу под нагревом и высоким давлением, затем при охлаждении образуют окислительную «спайку». Классическая смазка здесь мало помогает.
Проникающие составы с графеном решают эту проблему тройным ударом. Во-первых, очень тонкие частицы графена вместе с жидкой основой проникают в самые узкие щели резьбы, даже туда, где обычное масло не пройдет. Во-вторых, эти наночастицы формируют защитную пленку, которая физически разделяет металлы и препятствует их микросварке. В-третьих, составы на углеводородной основе мягко разрыхляют продукты коррозии, облегчая механический демонтаж.
Для типов задвижек для трубопроводов - от клиновых до фланцевых - такой эффект означает значительное сокращение времени разборки и снижение риска повреждения крепежа. Когда смазка с графеном нанесена на резьбу перед сборкой, она не только облегчает последующий демонтаж, но и сохраняет антикоррозионную защиту за счет адгезивного слоя, прилипающего к металлу.
Исследовательские данные показывают, что улучшение защитных свойств смазок графеном составляет 10–15%, а антифрикционных и противоизносных свойств -20–25%. Для запорной арматуры на трубопроводах это означает меньше ржавления в межсезонный период и более надежный пуск задвижки после простоя.

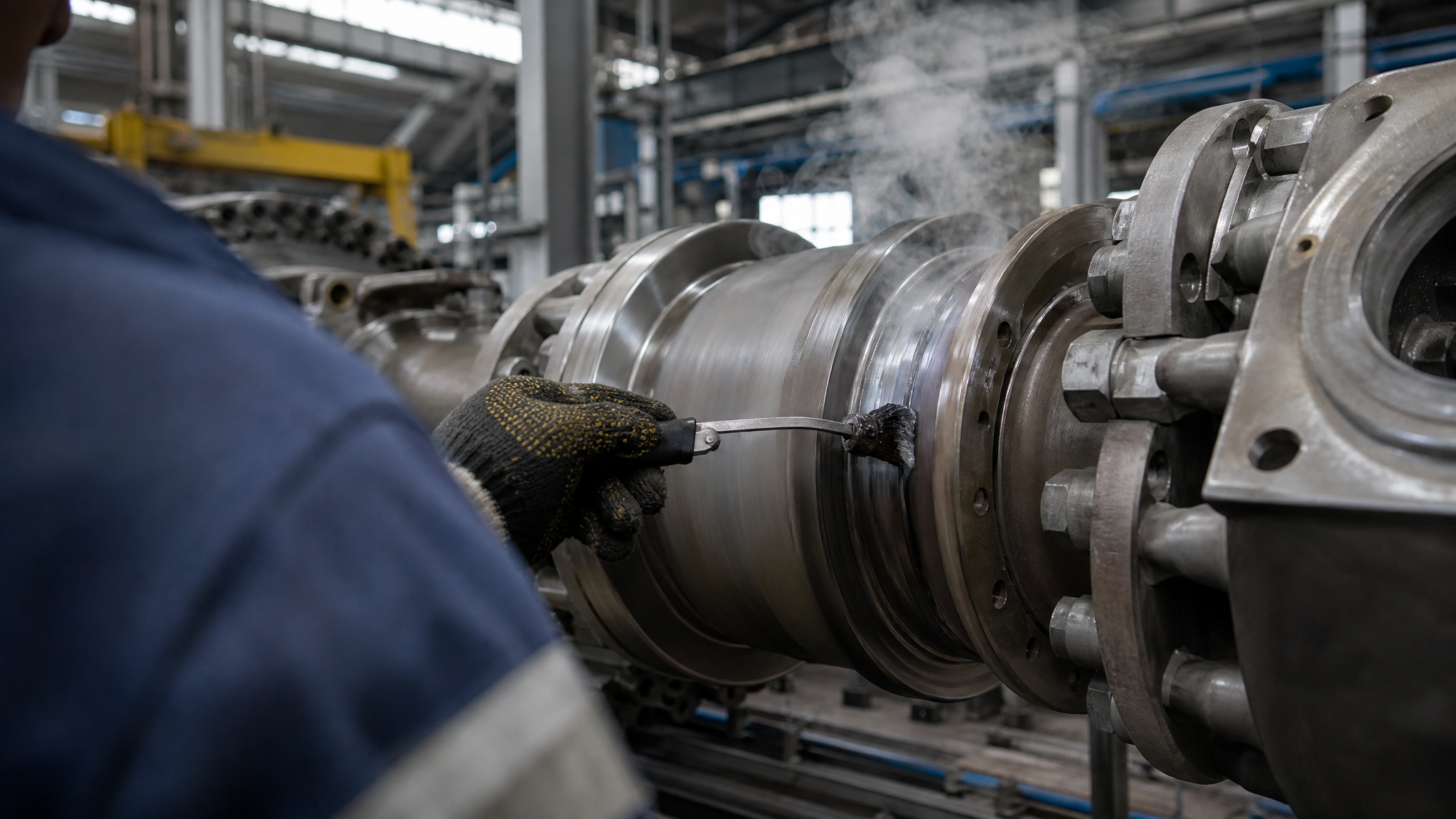

Теплопроводность и работа при высоких температурах
Собственная теплопроводность графена достигает 4840–5300 Вт/(м·К) - это в тысячи раз выше, чем у традиционных смазочных масел.
Хотя при внесении в смазку графен не полностью реализует этот потенциал (концентрация ограничена технологией дисперсии), даже малые добавки заметно улучшают отвод тепла из зоны контакта.
При концентрации графена до 1% теплопроводность смазки повышается до 0,35 Вт/(м·К) и выше, а композиция может достичь показателя 12,1–33,4 Вт/(м·К) в зависимости от состава и технологии получения. Это особенно важно для задвижек на высокотемпературных трубопроводах, где циркулирует горячая вода или пар.
Лучший теплоотвод означает несколько практических преимуществ. Во-первых, снижается локальная температура в контакте, что уменьшает окисление смазки и продлевает ее рабочий ресурс. Во-вторых, при повышенных температурах резьба и уплотнения задвижки остаются стабильнее, не изменяя геометрию. В-третьих, график обслуживания арматуры становится более предсказуемым, так как деградация смазки замедляется.
Для трубопроводных войск, тепловых сетей и энергетических объектов это открывает путь к расширению интервалов между переборками и заменой смазочных материалов. Однако стоит помнить, что высокая теплопроводность компонента - это не гарантия, что любая графеновая смазка подходит для конкретного температурного диапазона. Пригодность нужно проверять по данным поставщика о рабочей температуре самого состава.
Выбор графеновой смазки для разных типов арматуры и соединений
Задвижки для трубопроводов - семейство изделий, и к каждому типу нужен свой подход.
Клиновые задвижки с резьбовым ходом требуют особенно эффективной защиты от закусывания, так как ось шпинделя испытывает осевые нагрузки. Запорные задвижки фланцевого типа при диаметре 50 мм и выше нуждаются в смазке, которая не вымывается высокоскоростным потоком внутри системы.
При выборе состава обратите внимание на три параметра. Первый - наличие данных о трибологических испытаниях (уменьшение коэффициента трения, индекс задира, диаметр пятна износа). Второй - подтверждение проникающей способности и адгезии (это указывает, что смазка проникает в узкие щели и прилипает к металлу). Третий - совместимость с уплотнительными материалами и пластиками, если задвижка содержит резиновые манжеты или полимерные детали.
Графеновые добавки более стабильны в дисперсии, чем графит или дисульфид молибдена, что снижает риск расслаивания в контейнере и обеспечивает более равномерное действие смазки. Однако это не означает, что можно хранить такой продукт годами без перемешивания.
Для высокотемпературных трубопроводов выбирайте составы, которые заявляют рабочий диапазон не менее чем на 10–15 °C выше максимальной температуры системы. Смазка должна обладать как антифрикционностью (чтобы облегчить разборку), так и противокоррозионной защитой (чтобы предотвратить ржавление при остывании и расслоении пара). При диаметре задвижек 100 мм и более уделите внимание вязкости-текучести: очень густая смазка может не проникнуть в радиальные зазоры подшипника, а слишком жидкая - не задержится в зоне трения.

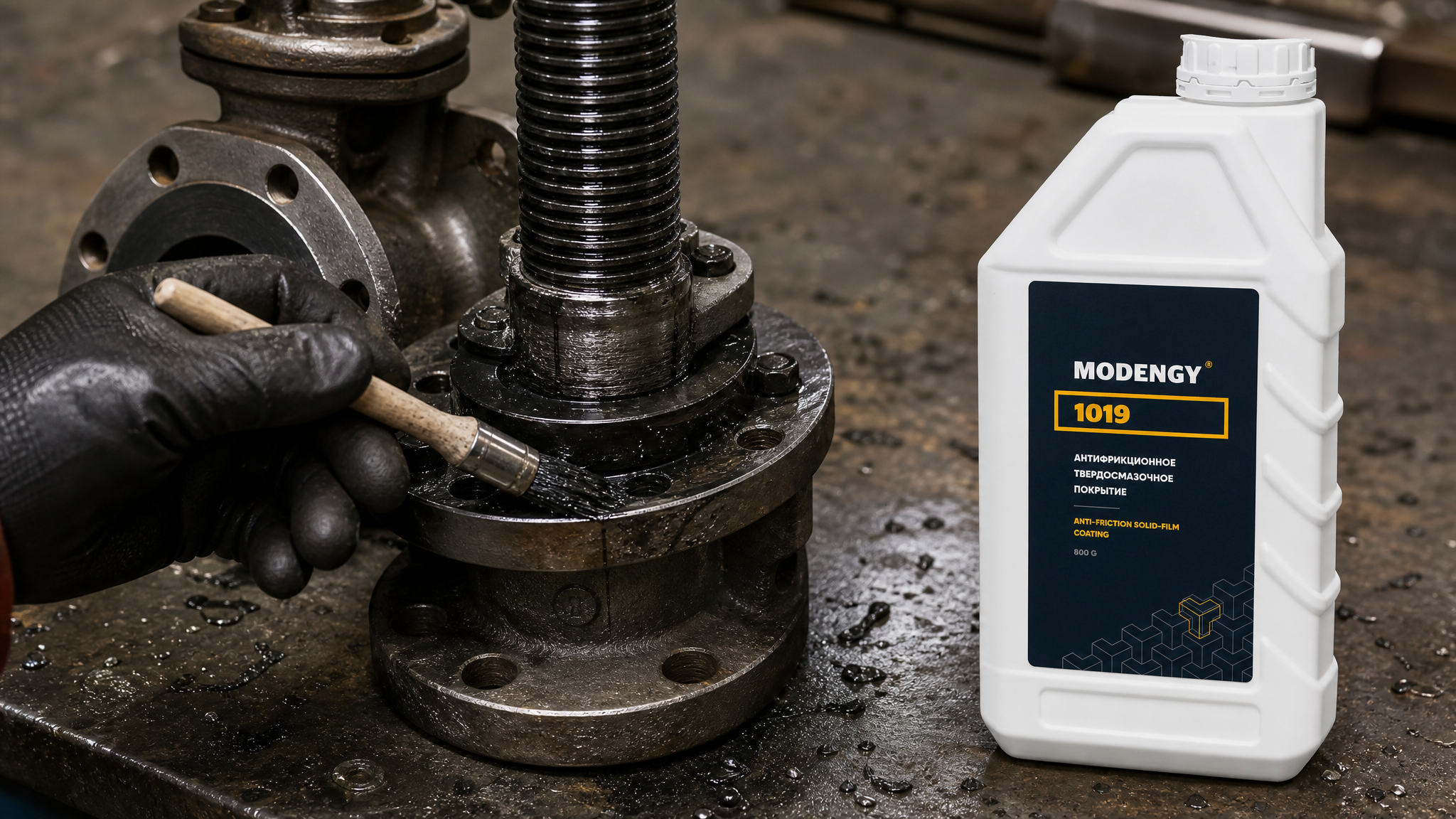

Для защиты запорной арматуры от закусывания и коррозии в условиях высоких температур может быть эффективно применено антифрикционное покрытие MODENGY 1019, которое содержит твердые смазочные компоненты и полимерную матрицу, обеспечивающие долговременную защиту. Такие покрытия целесообразны при первичной сборке, когда резьба еще чистая и не окислена.
Методика применения графеновых смазок на практике
Правильное нанесение графеновой смазки критично для реализации всех обещанных свойств.
На практике это проходит в несколько шагов.

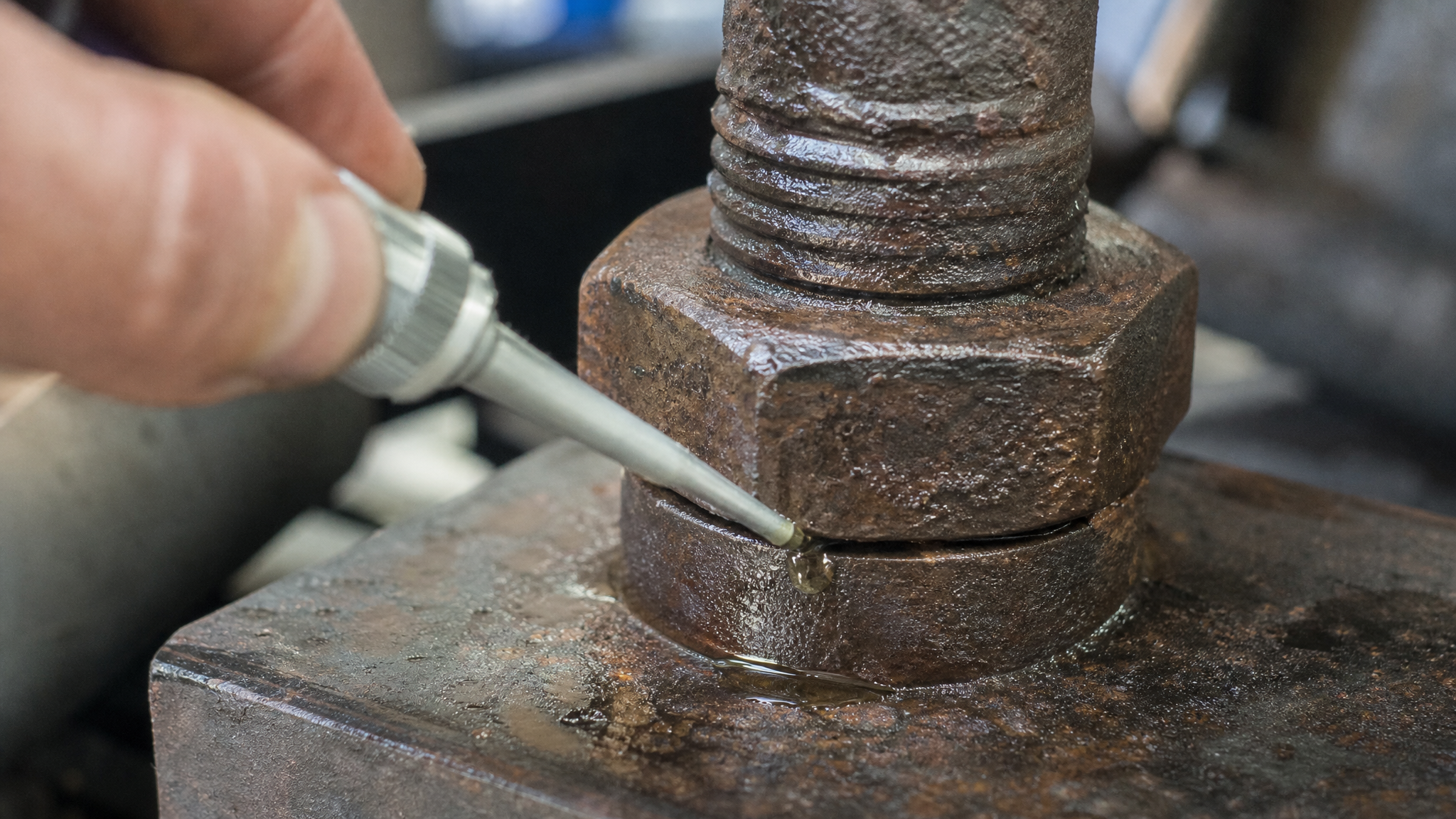

Подготовка поверхности. Перед смазкой требуется механическая очистка: удаление окислов, ржавины и старой смазки. Графеновый состав проникает в узкие щели, но не является универсальным растворителем. Если резьба сильно заржавела, применяют предварительное размягчение (выдержка под обычным проникающим маслом) и мягкую механическую чистку щеткой или абразивной салфеткой. Полностью затвердевшую ржавчину графеновая смазка сможет разрыхлить, но не растворить.

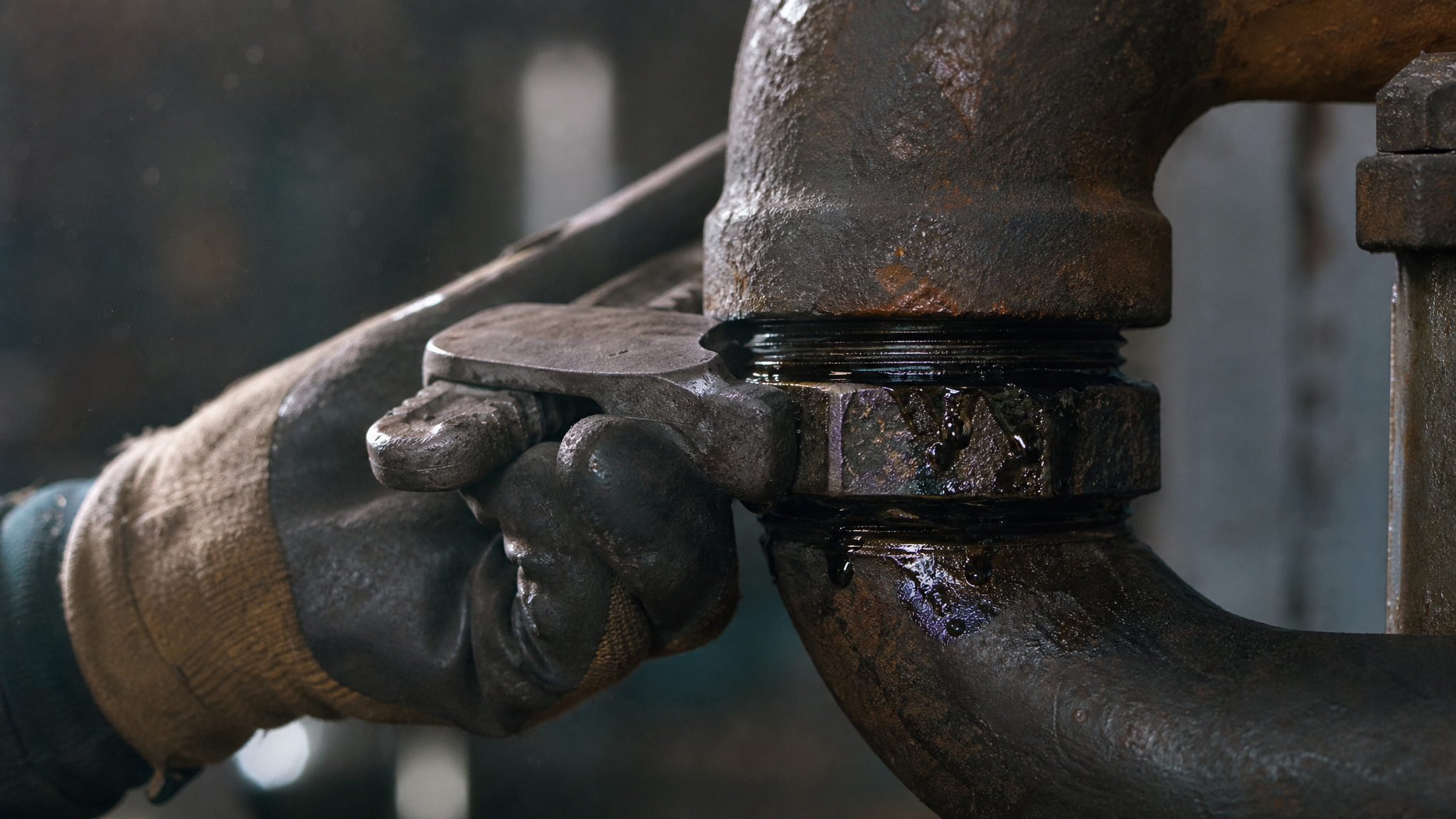

Нанесение. Смазку наносят тонкой пленкой на все резьбовые витки и уплотняющие поверхности. На шпильки и болты обычно хватает 1–2 граммов на один крепеж; на широкие фланцы - полоса смазки по периметру резьбы. После сборки изделия излишки смазки не удаляют: они остаются в микронеровностях и обеспечивают защиту. Протирание чистой тряпкой после сборки сотрет большую часть защитной пленки, поэтому этого избегают.
Время действия. Графеновая смазка начинает работать сразу после нанесения, но максимальный защитный эффект (проникновение, адгезия, образование твердого слоя) достигается через 2–4 часа. Для критичных узлов (задвижки тепловых сетей, фланцевые соединения высокого давления) целесообразно наносить смазку за несколько часов до собственно сборки.
Периодичность переборки. Смазку с графеном обновляют при каждой разборке. Старая смазка удаляется мягко (не агрессивно), остаток вытирается салфеткой, после чего наносится свежий слой. Для задвижек, находящихся в активном использовании (открытие-закрытие чаще раза в сезон), графеновую смазку обновляют один раз в год-два; для резервных задвижек достаточно переборки раз в 3–5 лет.
При выборе графеновой смазки для трубопроводной арматуры учитывайте, что концентрация графена в промышленных составах обычно варьируется от 0,05% до 1%. Меньшие концентрации дешевле, но эффект менее выраженный; большие концентрации дороже и могут привести к излишней вязкости. Оптимум для большинства задач - диапазон 0,1–0,5%.

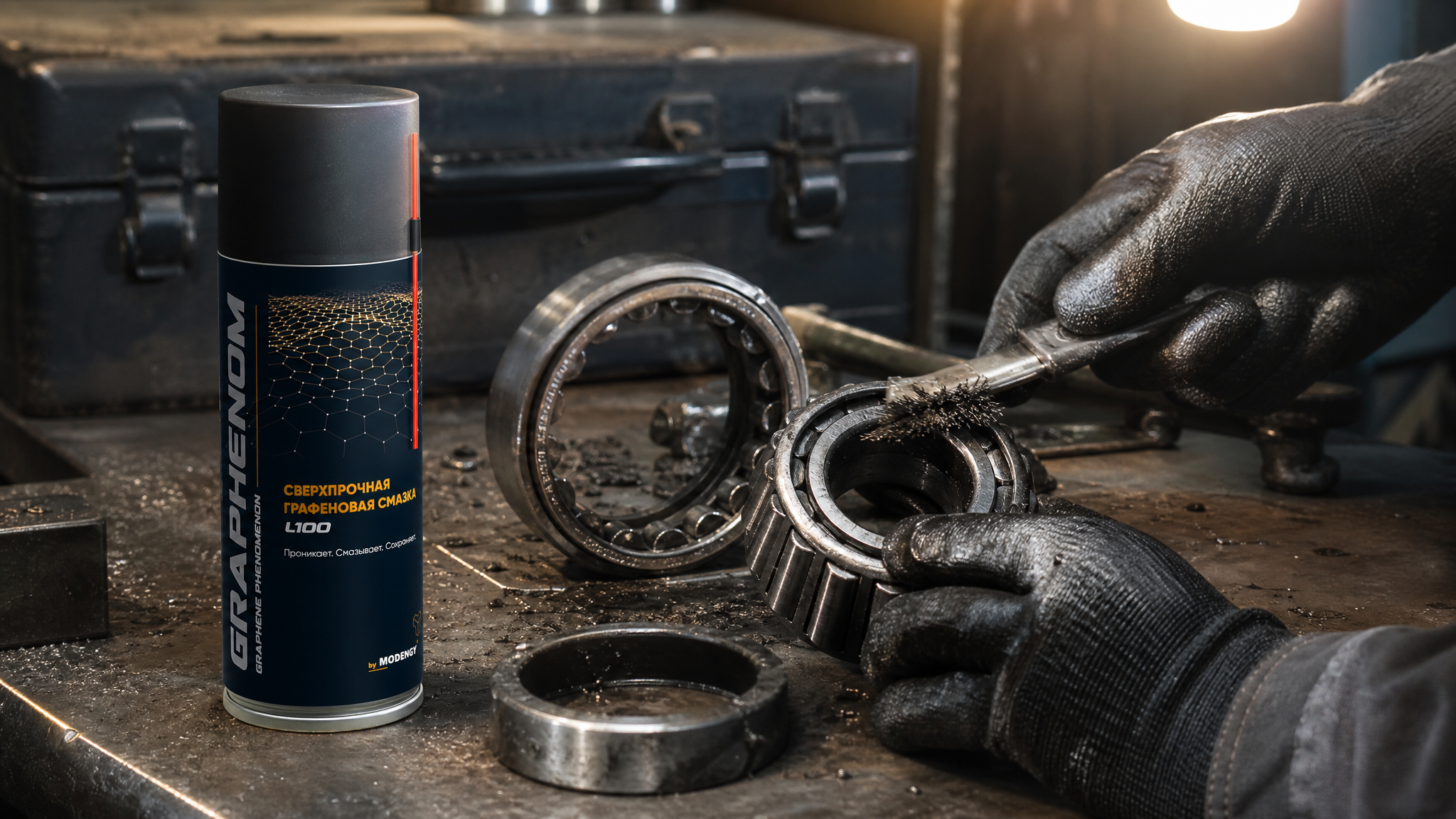

В условиях, где требуется одновременное проникновение, антифрикционность и защита от коррозии для узкого диаметра задвижки (50 мм и менее), также может быть полезно применение универсального состава MODENGY GRAPHENOM L100, обеспечивающего быструю проникающую способность и длительное действие благодаря комбинированной формуле с графеновыми добавками.
Сравнение графеновых смазок с традиционными альтернативами
Графеновые смазки отличаются от классических подходов несколькими ключевыми моментами.
Обычная смазка на минеральной основе (например, типовая смесь для резьб) обеспечивает хорошее проникновение за счет низкой вязкости, но при высоком давлении или температуре жидкая пленка может быть полностью вытеснена, и тогда начинается металлический контакт - закусывание.
| Характеристика | Графеновая смазка | Традиционная смазка | Полиолефинная основа с ТМ* |
|---|---|---|---|
| Коэффициент трения (граничный режим) | 0,05–0,08 | 0,15–0,25 | 0,10–0,15 |
| Индекс задира | повышен на ~190% | базовый | повышен на 50–80% |
| Несущая способность | 3,8× выше | базовая | 1,5–2× выше |
| Проникающая способность | высокая | высокая | средняя |
| Теплопроводность, Вт/(м·К) | 12–33 | 0,12–0,14 | 0,14–0,18 |
| Стоимость материала | выше | средняя | средняя-выше |
*ТМ - дисульфид молибдена (традиционный твердый смазочный компонент)
Смазки с дисульфидом молибдена (ТМ) долго использовались для резьб высокого давления. Их преимущество - хорошая поверхностная адгезия и доказанная эффективность. Однако дисульфид молибдена менее стабилен в дисперсии: он может расслаиваться при хранении, а частицы часто крупнее, чем графеновые нанопластины, что снижает проникающую способность.
Графен в этом отношении показывает преимущество. Его частицы значительно мельче, дисперсия стабильнее, а адгезия к сталевным поверхностям не уступает молибдену. Кроме того, графен работает как в режиме граничного трения, так и в режиме "сухого скольжения", что расширяет спектр применения (например, для механизмов, где смазка часто вытирается).
Вместе с тем, графеновые смазки - новый класс материалов, и инструкции по применению еще не до конца стандартизированы в отраслевых документах. Перед закупкой крупных партий рекомендуется провести пилотное испытание на конкретной партии задвижек или фланцевых соединений.
Часто задаваемые вопросы
Подходит ли графеновая смазка для всех типов задвижек?
Графеновые составы работают на большинстве типов: клиновых, шиберных, фланцевых и крана для трубопроводов. Ограничение появляется только если задвижка содержит полимерные уплотнители, чувствительные к углеводородам. В таких случаях проверьте совместимость смазки с полимером в техдокументации производителя. Для диаметра 50 мм и выше проблем обычно не возникает.
Насколько стойка графеновая смазка к вымыванию водой в трубопроводе?
Проникающие графеновые смазки создают защитный слой благодаря адгезии графеновых наночастиц к металлу и прилипанию базовой основы. Однако полностью исключить вымывание высокоскоростным потоком горячей воды нельзя. Рекомендуется обновлять смазку на запорной арматуре один раз в год-два, в зависимости от интенсивности использования.
Может ли графеновая смазка заменить механическую очистку ржавых резьб?
Нет. Графеновая смазка хорошо разрыхляет и размягчает коррозионные отложения, облегчая их удаление щеткой или мягким абразивом, но полностью растворить толстый слой ржавины не может. Сначала проведите механическую чистку, затем нанесите графеновый состав для защиты от повторного окисления.
Какая концентрация графена оптимальна для борьбы с закусыванием?
Лабораторные исследования показали заметное улучшение свойств уже при 0,1% графена. Для промышленного применения экономически оправданный диапазон -0,1–0,5%. Дальнейшее увеличение концентрации дает незначительный прирост эффекта, но существенно повышает стоимость.
Совместима ли графеновая смазка с резиновыми манжетами и пластиком?
Большинство графеновых смазок на деароматизированной углеводородной основе менее агрессивны к эластомерам и полимерам, чем ароматические составы. Однако полную совместимость гарантирует только проверка у поставщика конкретного материала. Перед применением на новых задвижках проведите тест на совместимости на образце.
Заключение
Графен в проникающих смазках - это не маркетинговая уловка, а результат десятилетий наноматериаловедения. Снижение коэффициента трения на 50–60%, рост несущей способности в 3,8 раза и улучшение теплоотвода до 12–33 Вт/(м·К) - это реальные данные лабораторных испытаний, которые переносятся в производство запорной арматуры, резьбовых соединений фланцев и высокотемпературных трубопроводов.
Для практического применения выбирайте составы, которые одновременно обеспечивают проникающую способность, антифрикционность и коррозионную защиту. Перед закупкой проверьте совместимость с уплотнителями вашей арматуры и согласуйте температурный диапазон со спецификацией. Нанесите тонкой пленкой на резьбу, дайте несколько часов на адгезию, и смазка будет надежно защищать задвижку от закусывания и ржавления долгие месяцы. Следующий шаг - провести пилотное испытание на собственной партии крепежа или арматуры, чтобы убедиться в совместимости и эффективности для вашего конкретного применения.
