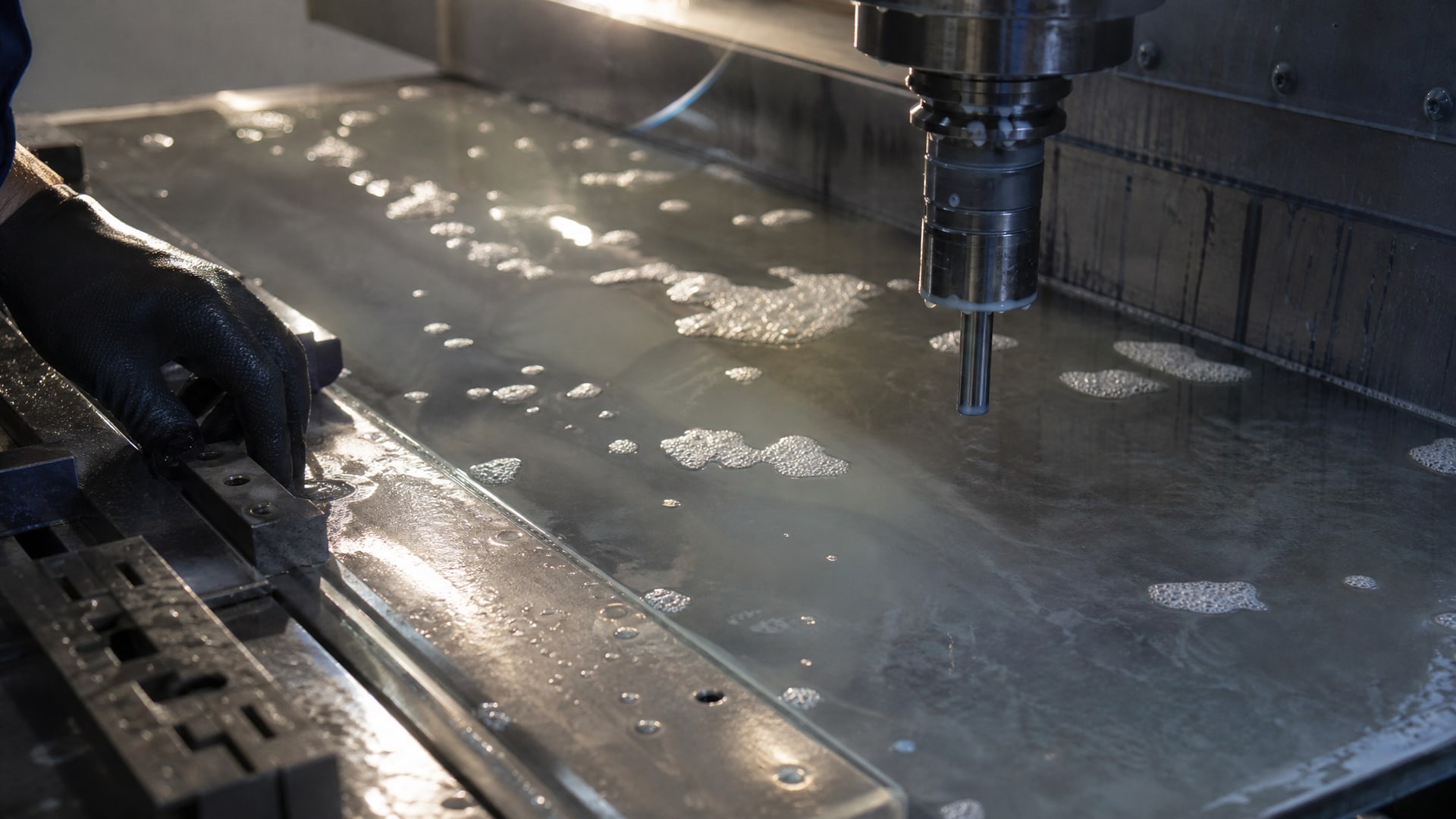

Пена в системе охлаждения появляется в результате удержания воздуха в жидкости - и вот тут кроется главная сложность для технолога. Проблема редко в самой СОЖ; чаще виноваты вода, концентрация, подсос воздуха или режим подачи. Пенящаяся эмульсия теряет охлаждающую способность, увеличивает вязкость рабочей среды, плохо смазывает инструмент и может привести к перегреву шпинделя и пиковым нагрузкам на резец.
Эта статья разбирает причины пенообразования на примере реальных станков (включая ЧПУ), дает пошаговый чек-лист диагностики и показывает, как устранить проблему за счет контроля воды, концентрации и гидравлики. Материал полезен для инженеров, закупщиков и операторов, которые хотят избежать простоев и преждевременного износа узлов.
Химические причины пенообразования СОЖ
Пена возникает, когда химический состав эмульсии не в состоянии удержать воздух, который попал в систему.
Слишком высокая концентрация - один из самых частых случаев: чем больше поверхностно-активных веществ в жидкости, тем легче ей удерживать пузырьки. Оператор увеличивает давление сжима на 20–30%, рассчитывая на лучшую защиту, но получает пену вместо улучшения.
Жесткость воды играет определяющую роль. Мягкая вода повышает склонность к пенообразованию - это особенно критично для водосмешиваемых СОЖ. Если вода содержит мало солей кальция и магния, пеногасители и деэмульгаторы работают хуже, и пузырьки остаются в эмульсии дольше. Проверка жесткости воды по ASTM D1126 показывает, нужна ли ее корректировка.
Загрязнение остатками моющих средств - еще один частый виновник. Когда новую СОЖ заливают в систему после чистки, а промывку провели недостаточно, остатки щелочей и сурфактантов из очистителей вступают в конфликт с новой эмульсией. Результат: пена возникает через несколько часов работы, даже если сама СОЖ качественная.
Бактериальное загрязнение разрушает молекулы пеногасителя и деэмульгатора, что ослабляет способность жидкости подавлять пузырьки. Со временем, при плохой гигиене системы, микроорганизмы накапливаются, и пена становится хронической проблемой.
Механические причины и гидравлика системы
Подсос воздуха через насос и шланги - классическая механическая причина.

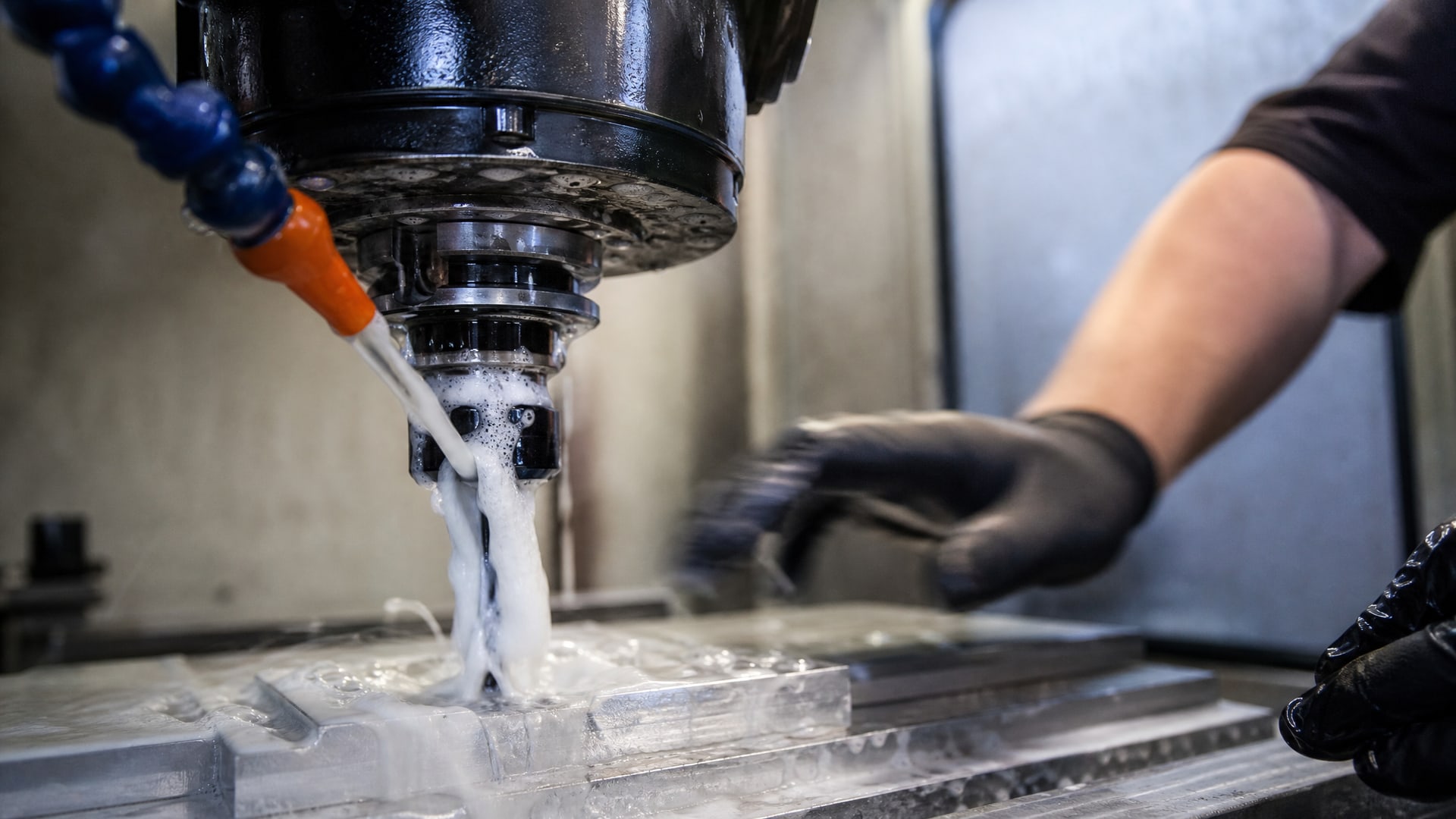

Если уровень в баке упал ниже всасывающей линии, или уплотнение изношено, воздух попадает прямо в циркуляцию. На ЧПУ-станках с высокой подачей это видно сразу: пена начинает выливаться из форсунок, и охлаждение прекращается.
Кавитация возникает, когда давление на входе в насос падает ниже давления паров СОЖ. Насос создает полости - микровакуумы - которые разрушаются и высвобождают воздух. В результате система наполняется пузырьками, и пена становится неконтролируемой.

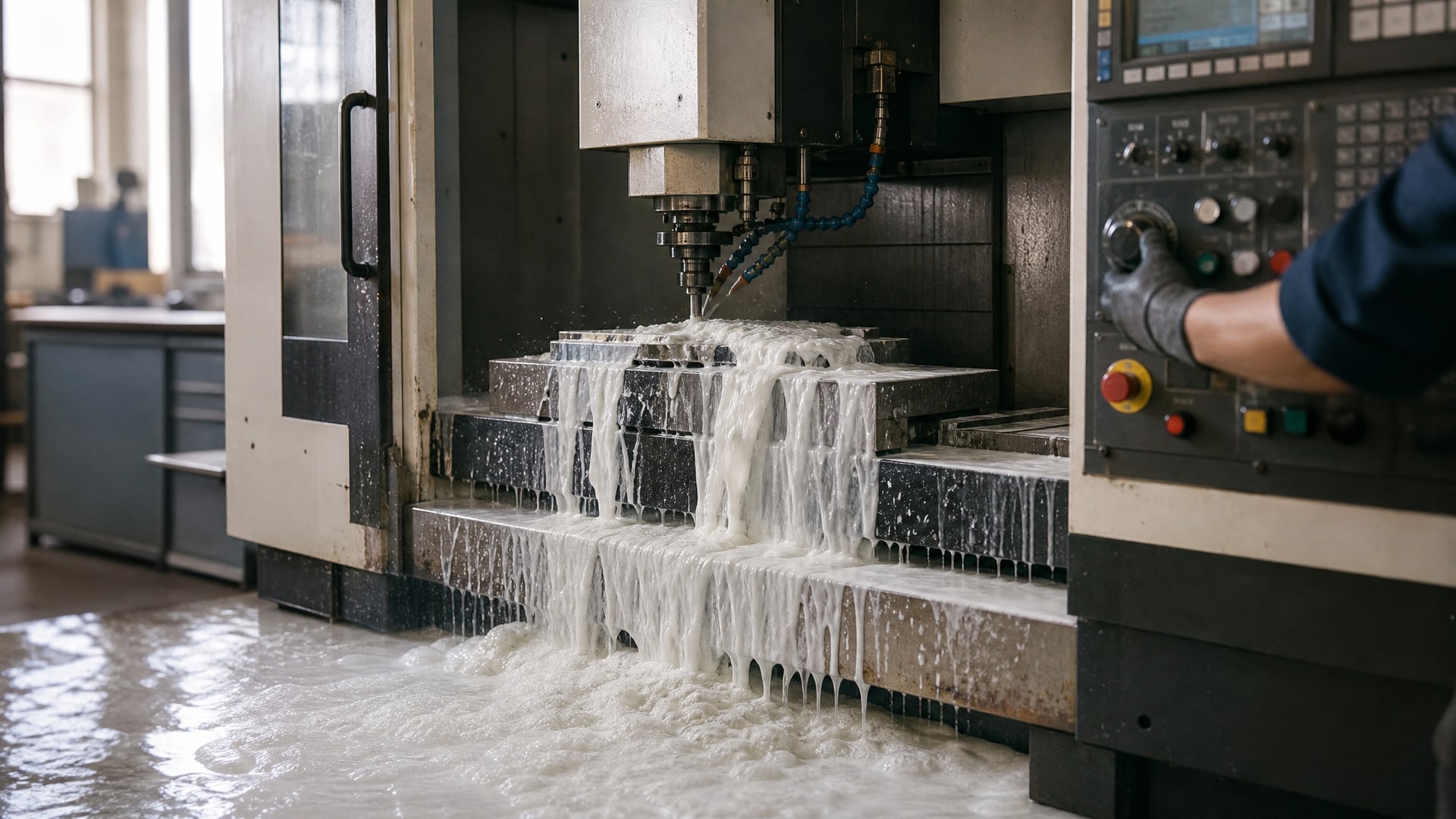

Слишком высокое давление подачи и турбулентность - механизм механического перемешивания. Если форсунка направлена неправильно или давление превышает рекомендуемое в 2–3 раза, жидкость бьется о поверхность детали и захватывает воздух. Аналогично, когда жидкость падает с высоты (слив в бак «водопадом»), она активно перемешивается с воздухом на входе.
Короткое время отстоя в баке означает, что воздух не успевает выделиться из жидкости до того, как она снова поступит в насос. На старых станках время отстоя часто не учитывается; на новых ЧПУ это часто критично, потому что система работает циклически и не имеет пауз.
Диагностика пены: пошаговый чек-лист
Прежде чем добавлять антивспениватель, проверь факты.
Сначала измерь концентрацию СОЖ рефрактометром или ареометром - она должна находиться в паспортном диапазоне. Если концентрация выше рекомендуемой на 10–20%, это уже причина пены. Разбавь систему чистой водой подходящей жесткости и перемеши.
Проверь качество воды. Жесткость должна быть в пределах 50–150 мг-экв/л для большинства водосмешиваемых СОЖ; очень мягкая вода (менее 30 мг-экв/л) повышает риск пенообразования. Если жесткость неизвестна, возьми образец и отправь на анализ или используй портативный тестер.
Осмотри систему на предмет утечек и подсоса воздуха. Проверь уровень жидкости в баке - он должен быть всегда выше всасывающей линии насоса на 100–150 мм. Осмотри шланги на трещины, уплотнения насоса на износ, соединения на герметичность. Даже маленькая щель в местах сборки пропускает воздух.
Измерь давление подачи манометром. Оно должно соответствовать техническому паспорту станка; слишком высокое давление увеличивает турбулентность. Проверь ориентацию форсунок - они должны быть направлены туда, где нужна СОЖ, а не вверх или в стенку, где создается завихрение.
Оцени загрязнение системы. Взгляни на бак: если там видны радужные пленки (трамповое масло), остатки металла или слизь, это загрязнение. Все эти примеси работают как пенообразователь, усиливая удержание воздуха.
Проверь, не потеряла ли система пеногашение после длительной эксплуатации. Пеногасители и деэмульгаторы вымываются фильтрацией или теряют активность через 3–6 месяцев работы. Если СОЖ использовалась больше года без замены, это может быть причиной.
Способы устранения пены на станке
После диагностики приступай к корректировке.
Если концентрация завышена, отключи подачу, спусти излишек концентрата и разбавь систему водой подходящей жесткости. Затем перемешивай систему 15–30 минут в холостом режиме, чтобы новая вода равномерно распределилась.
Если вода очень мягкая, некоторые производители рекомендуют добавить минералы или использовать дистиллированную воду, смешанную в соотношении 1:1 с водопроводной. Однако перед этим сверься со спецификацией конкретной СОЖ - для некоторых марок жесткость в диапазоне 100–150 мг-экв/л оптимальна.
Удали загрязнения из бака. Если видно трамповое масло, вычисти его абсорбирующей прокладкой или спецсредством. Металлическую стружку удали с помощью магнитов. Проверь фильтр - если он забит, замени его; грязный фильтр не только ухудшает фильтрацию, но и может быть источником воздуха.
Снизь давление подачи до рекомендуемого уровня и перенаправь форсунки так, чтобы жидкость подавалась плавно, без завихрения. На ЧПУ-станках это часто можно сделать прямо из пульта управления, отредактировав давление в параметрах программы.
Если подозреваешь подсос воздуха, проверь уплотнения насоса. На многих станках насос работает с нижней частью в масле из отдельной емкости, и если уплотнение износилось, воздух будет поступать снизу. Замени уплотнение или обратись к мастеру.

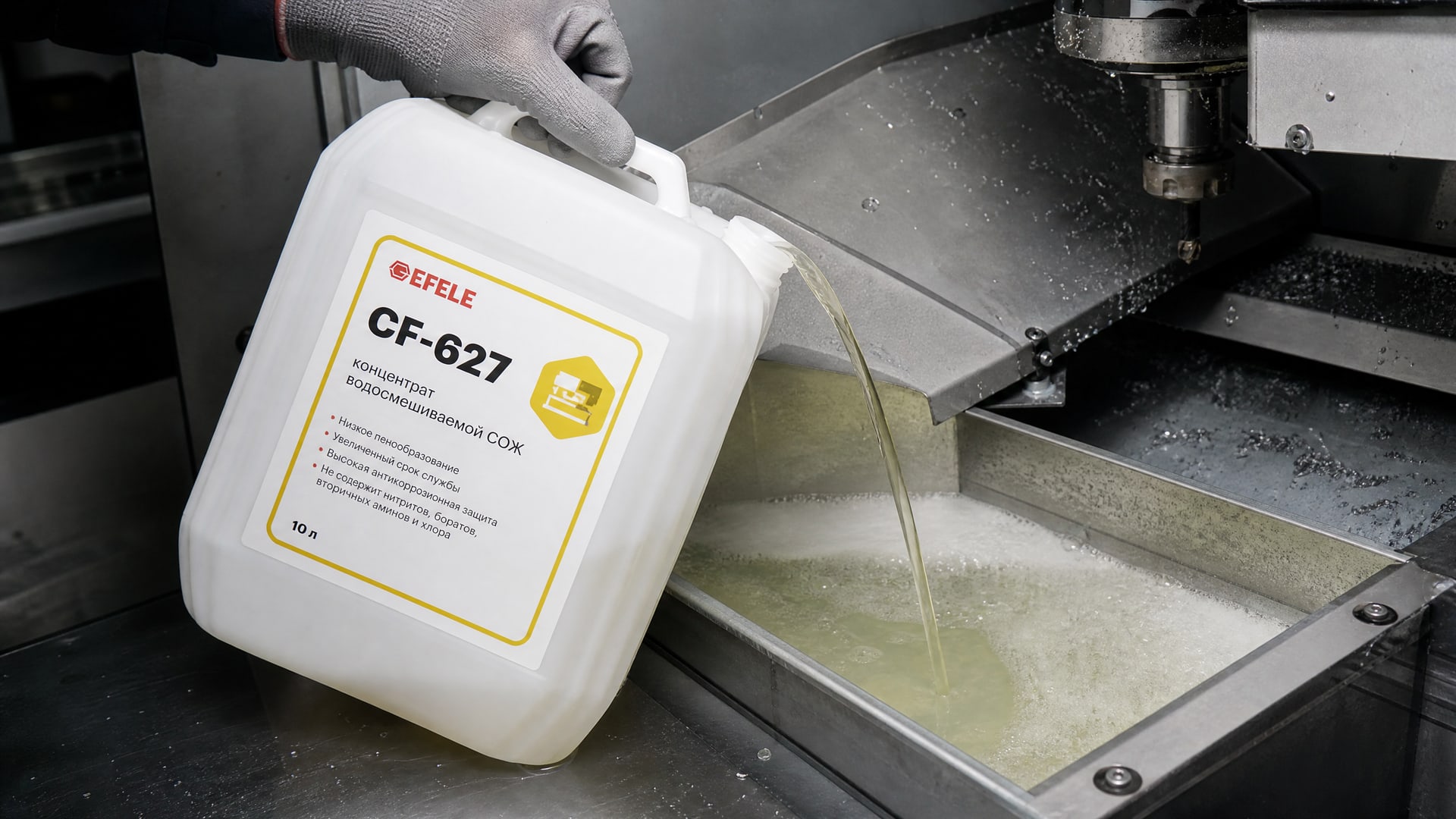

При полной смене СОЖ полностью промой систему. Спусти старую жидкость, пройдись по баку щеткой и тряпкой, промой горячей водой или специальным очистителем, а затем протри сухой тканью. Только после этого заливай новую СОЖ. Для решения проблемы пенообразования СОЖ можно использовать концентрат водосмешиваемой СОЖ EFELE CF-627, который обладает хорошими антипенными свойствами и подходит для мягкой и жесткой воды. Это позволит не только устранить текущую проблему, но и снизить вероятность ее возврата при соблюдении режима эксплуатации.
Антивспениватели: когда они помогают, когда нет
Антивспениватель - это не решение, а временное облегчение, если корневые причины еще действуют.
Добавлять его имеет смысл только после того, как ты исправил концентрацию, проверил воду, устранил подсос воздуха и очистил систему. Если ты кинул пеногаситель в грязную, перенасыщенную концентратом систему, проблема вернется через день-два.
Пеногашение происходит за счет специальных молекул, которые разрушают поверхностное натяжение пузырьков. Со временем эти молекулы окисляются, вымываются фильтром или разрушаются микроорганизмами. Поэтому антивспениватель нужно добавлять заново примерно каждые 2–3 месяца, если система постоянно подвергается нагрузке.
Некоторые СОЖ уже содержат пеногаситель в своем составе. На их жидкости это часто указано в паспорте как «с пеногашением» или «anti-foam». Если ты перешел с одной марки на другую и пена резко усилилась, возможно, новая жидкость содержит меньше пеногасителя или несовместима с остатками старой марки в системе.
Важный момент: слишком много антивспенивателя может вызвать обратный эффект - образование плотной, липкой пены, которая становится еще хуже. Добавляй пеногашение аккуратно, по 50–100 мл на литр системы, и проверяй результат за несколько циклов работы.
Специфика проблемы на ЧПУ-станках
На станках с числовым программным управлением пена часто проявляется острее, чем на универсальных.
Причина: циклический режим работы означает, что система отключается между операциями, и воздух, накопившийся в трубопроводах, попадает обратно в бак. Затем, когда программа запускает подачу заново, система начинает с загруженностью пузырьками.
Давление на ЧПУ часто регулируется автоматически, и если оператор не знает, почему появилась пена, он может случайно увеличить давление через интерфейс, усугубив проблему. На таких станках очень важно контролировать параметры давления, которые заложены в рецепте программы.
Форсунки на ЧПУ иногда установлены так, чтобы максимально подавать жидкость в зону резания, но если направление неправильное, может создаться завихрение. Переориентация форсунки часто требует разборки головки инструмента, поэтому лучше сначала попробовать снизить давление и проверить концентрацию.
На ЧПУ-станках с герметичной системой циркуляции (замкнутой цепью) время отстоя в баке минимально. Если объем бака мал (менее 50 литров), воздух не успевает выделиться, и пена становится постоянной проблемой. В этом случае может помочь установка дополнительного отстойника или промежуточного бака с малой циркуляцией.
Часто задаваемые вопросы
Почему пенится СОЖ в станке ЧПУ сильнее, чем на обычном станке?
На ЧПУ-станках пена более заметна из-за циклического режима и часто герметичной системы. Воздух, захваченный в трубопроводах между циклами, накапливается. Кроме того, параметры давления и расхода на ЧПУ настраиваются автоматически, и если они завышены, пенообразование усиливается. Контроль концентрации и давления подачи критичен для ЧПУ.
Может ли пены быть из-за качества самой СОЖ?
Да, но редко. Чаще всего качественная СОЖ из авторитетного производителя пенится из-за воды, концентрации или механики системы. Если ты сменил марку и пена началась сразу же, вероятно, новая жидкость несовместима с остатками старой или требует других параметров воды. Полная промывка системы часто решает проблему.
Сколько времени отстоя нужно СОЖ, чтобы выделился весь воздух?
На стационарных системах время отстоя составляет 15–30 минут после остановки насоса. На ЧПУ-станках с маленьким баком этот время может быть недостаточным. Если система работает циклически, рекомендуется предусмотреть паузу в 5–10 минут перед следующим циклом подачи СОЖ, чтобы пузырьки всплыли.
Помогает ли добавление мягкой воды при пенообразовании?
Нет, обычно наоборот. Мягкая вода усиливает пенообразование водосмешиваемых СОЖ. Если вода чересчур мягкая (менее 30 мг-экв/л), лучше повысить жесткость, добавив минеральный комплекс, или используя смесь дистиллированной и водопроводной воды в соотношении 1:1.
Можно ли пользоваться СОЖ с пеной, если это не влияет на качество детали?
Нельзя. Пена снижает охлаждающую способность, вызывает перегрев инструмента и ускоренный износ. Кроме того, пеная эмульсия плохо смазывает, что приводит к увеличению сил трения и нагрузки на шпиндель. Проблема может проявиться не сразу, но в течение смены инструмент деградирует быстрее.
Заключение
Пена в СОЖ редко означает, что жидкость плохая. Чаще всего это сигнал о том, что система работает неправильно: неправильная вода, завышенная концентрация, подсос воздуха или неправильная гидравлика. Для решения проблемы нужна последовательная диагностика: проверь концентрацию, качество воды, герметичность системы, давление подачи и чистоту бака.
Антивспениватель помогает только после того, как основные причины устранены. При смене марки СОЖ всегда полностью промывай систему, чтобы избежать несовместимости. На ЧПУ-станках уделяй особое внимание параметрам давления и времени отстоя жидкости. Правильный режим эксплуатации и контроль воды предотвратят возврат проблемы в будущем.
