Пена в системе подачи охлаждающей жидкости - одна из самых частых проблем, с которой сталкиваются закупщики и технические специалисты на производстве. Она появляется неожиданно: вчера эмульсия работала нормально, а сегодня в баке бурлит белая пена, которая попадает на заготовку и нарушает качество обработки. Причем проблема редко лежит на поверхности. Пенообразование обычно вызывают не одна, а сразу несколько причин, часто скрытых: качество воды, концентрация СОЖ, механические факторы типа подсоса воздуха или высокого давления подачи, а также загрязнение системы посторонними веществами. Эта статья разберет, откуда берется пена, как ее быстро диагностировать и какие шаги предпринять, чтобы она не вернулась.
Знание истинных причин вспенивания экономит время простоя оборудования и предотвращает дорогостоящие ошибки при выборе новой СОЖ.
Главные причины пенообразования: химические и механические факторы
Эмульсия пенится не просто так.
Пена образуется, когда в системе присутствуют поверхностно-активные вещества (ПАВ) - они естественный компонент любой СОЖ, - а воздух интенсивно вовлекается в жидкость. ПАВ стабилизируют пузырьки, превращая их в устойчивую пену, которая заполняет верхнюю часть бака и попадает на инструмент.
Химические причины пенообразования связаны с составом и подготовкой эмульсии. Слишком мягкая вода - один из самых частых виновников. Когда жесткость воды ниже необходимой, ПАВ работают «в полную силу», и эмульсия становится склонной к пенообразованию. Завышенная концентрация рабочей жидкости усиливает эффект: избыток активных компонентов на ту же площадь воды означает избыток ПАВ, готовых стабилизировать каждый пузырек воздуха.
Высокая температура эмульсии в диапазоне 40–60 °C повышает риск вспенивания. При перегреве молекулярная подвижность ПАВ увеличивается, и они быстрее накапливаются на границе раздела «воздух-жидкость», укрепляя оболочку пузырька.
Загрязнение системы посторонними маслами, моющими средствами или остатками старой СОЖ нарушает баланс эмульсии. Гидравлические масла, попадающие из течей насоса или гидроцилиндров, несовместимы с водосмешиваемой СОЖ и действуют как дополнительные ПАВ, резко усиливая пену.
Механические причины связаны с подсосом воздуха и турбулентностью. Низкий уровень жидкости в баке позволяет насосу втягивать воздух через всасывающую линию. Даже микротрещины в трубопроводе или слабое уплотнение на входе насоса становятся источником завоздушивания. На станках ЧПУ и в централизованных системах смазки высокий напор подачи (особенно выше 30–40 атм) вызывает интенсивную турбулентность в баке и на выходе форсунок - воздух буквально взбивается в эмульсию.
Почему пенится СОЖ в станке: специфика ЧПУ и централизованных систем

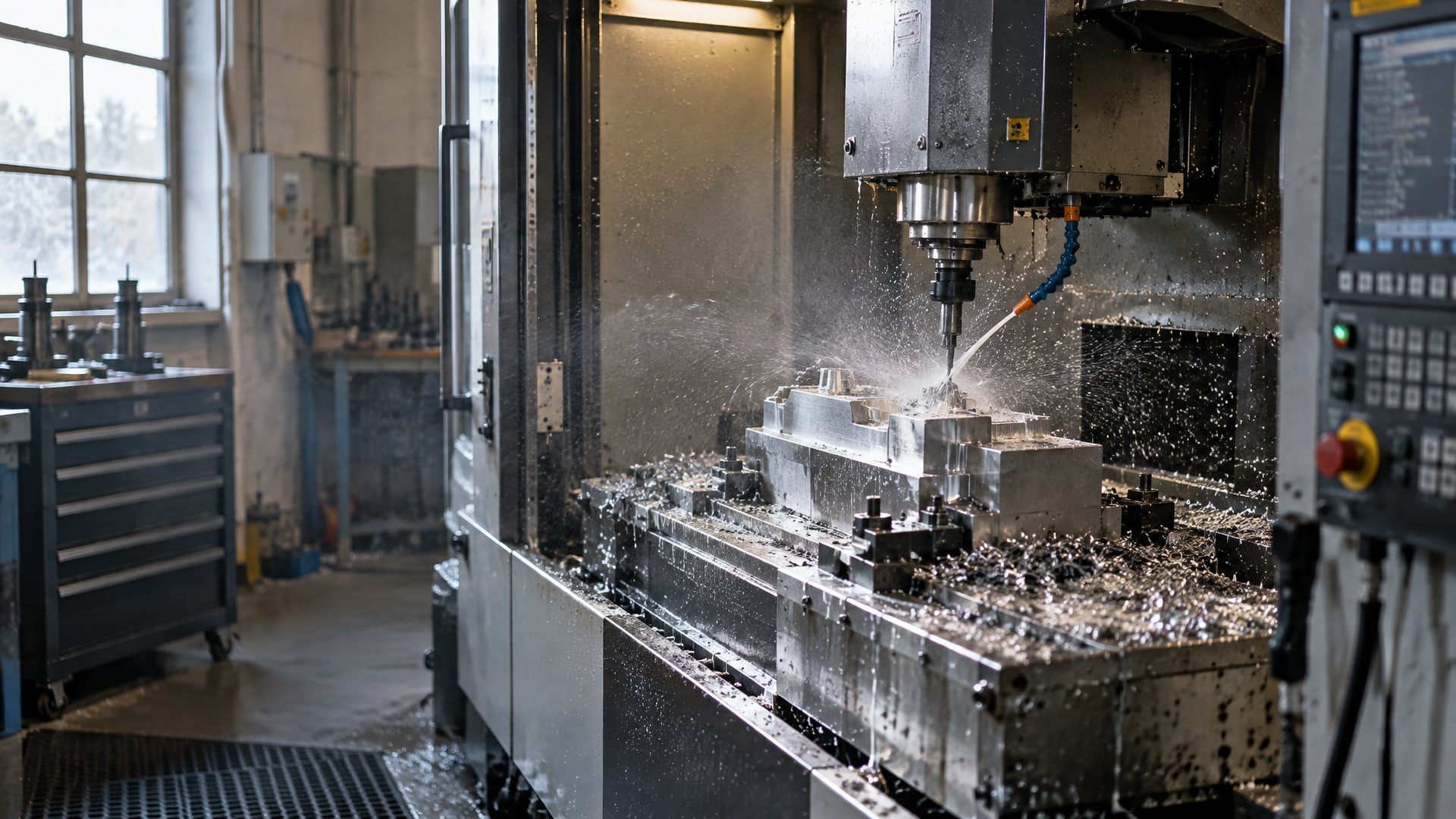

На токарно-фрезерных станках, обрабатывающих центрах и автоматических линиях ЧПУ пенообразование часто более выражено, чем на обычных станках.
Причина - интенсивность рабочих процессов и специфика подачи жидкости.

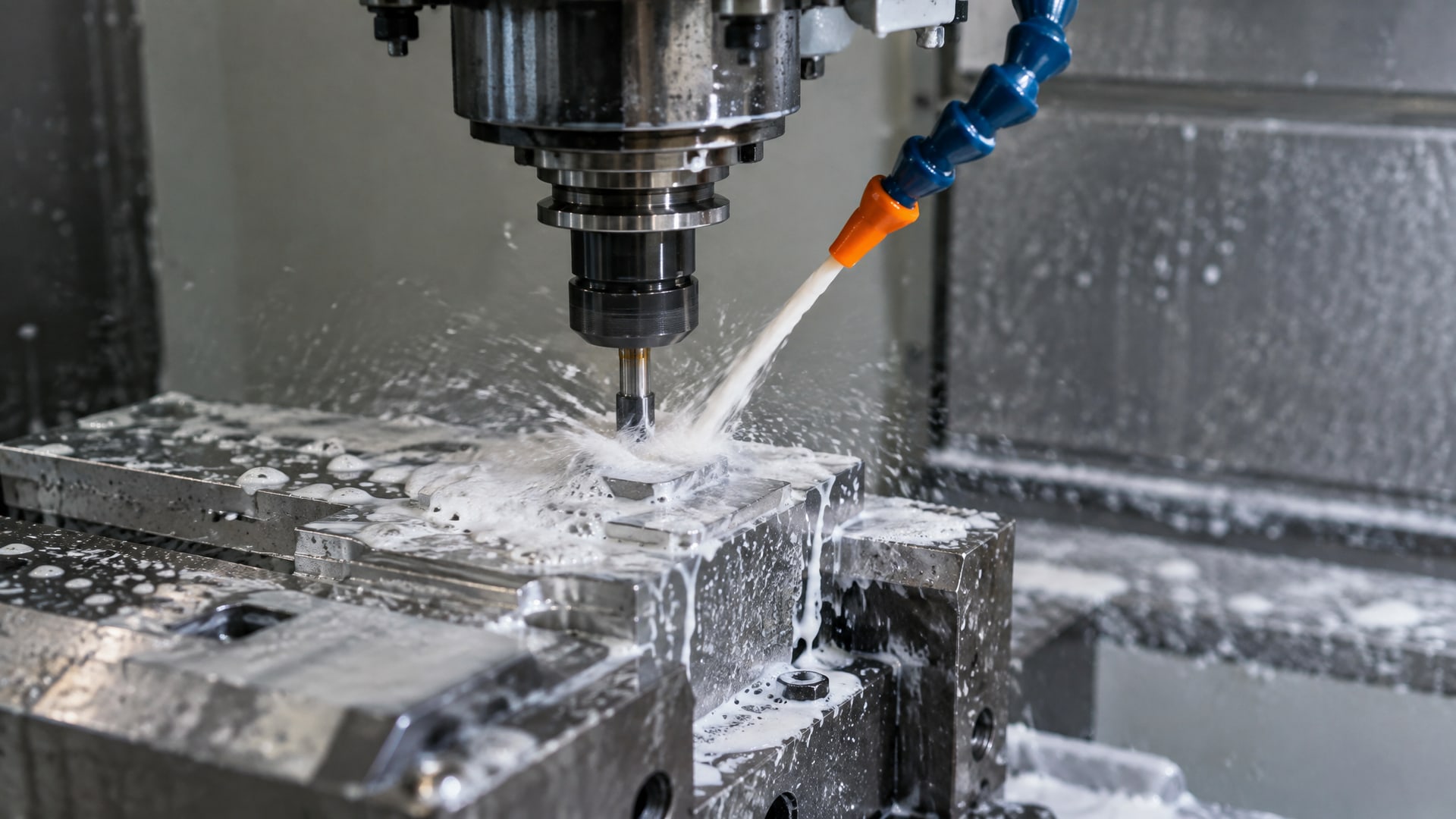

ЧПУ-станки оснащены форсунками с высоким давлением подачи, которые направляют СОЖ точно в зону обработки. Когда давление превышает рекомендованные пределы (часто это происходит из-за неправильной регулировки или засорения фильтра), эмульсия распыляется в мелкие капли, интенсивно смешиваясь с воздухом. Одновременно в закрытом пространстве бака образуется турбулентность, которая вспенивает жидкость.
На централизованных системах смазки проблема усугубляется. Единый бак подключен к нескольким станкам одновременно, и каждый из них может требовать разное давление. Если система не отрегулирована правильно, некоторые станки работают с избыточным напором, создавая условия для вспенивания.
Добавьте к этому возможность залива слишком мягкой воды (особенно если система находится в регионе с мягкой водопроводной водой), и пенообразование становится хронической проблемой. Именно поэтому для ЧПУ рекомендуют выбирать СОЖ с низким пенообразованием - они содержат специальные антипенные компоненты, которые быстро разрушают пузырьки даже при интенсивной аэрации.
Мягкая вода как главный триггер пены: диагностика и коррекция
Качество воды определяет половину успеха в борьбе с пеной.
Мягкая вода - это вода с низкой концентрацией солей кальция и магния. На первый взгляд, это кажется благом, но для эмульсии это беда.
Жесткая вода содержит ионы, которые взаимодействуют с ПАВ и образуют нерастворимые комплексы. Эти комплексы снижают концентрацию свободных ПАВ в эмульсии, что затрудняет стабилизацию пузырьков воздуха. Мягкая вода не содержит таких ионов, поэтому все ПАВ остаются активными и готовы к работе.
Диагностика жесткости воды проводится с помощью тестовых полосок или специального анализа. Оптимальная жесткость для большинства эмульсий составляет 200–400 мг/л в пересчете на карбонат кальция. Если анализ показывает значение ниже 100 мг/л, вода слишком мягкая, и ее нужно либо использовать в смеси с более жесткой водой из другого источника, либо предварительно закалить специальными добавками.
Практический совет: если пена появилась после долива воды, проверьте источник. Возможно, вы использовали дождевую воду или воду из скважины, которая мягче, чем обычная водопроводная. Смешивание двух источников или использование только одного может решить проблему без замены всей эмульсии.
Завышенная концентрация и избыток ПАВ
Завышенная концентрация рабочей эмульсии - ошибка, которую совершают закупщики, надеясь на лучшую защиту инструмента.
На самом деле избыток концентрата часто приводит к обратному результату.
Когда вы готовите эмульсию, вы смешиваете концентрат (обычно масло с ПАВ и присадками) с водой в рекомендуемом соотношении. Типичное соотношение - от 1:10 до 1:50 в зависимости от типа СОЖ. Если вы добавите больше концентрата, чем указано, вы добавите больше ПАВ на ту же массу воды. Результат - переполненная эмульсия, в которой ПАВ работают в избытке и стабилизируют любой попадающий в жидкость воздух.
Проверить концентрацию просто: рефрактометр. Вы направляете каплю эмульсии на призму прибора, и он показывает преломление света, соответствующее концентрации. Каждая СОЖ имеет рекомендованный диапазон, обычно указанный в техническом листе (TDS). Например, если рекомендация -5%, а рефрактометр показывает 7%, это перевышение. Нужно разбавить эмульсию мягкой или дистиллированной водой.
Ошибка возникает и при частых доливах концентрата: если уровень жидкости в баке упал, закупщик доливает вместо воды концентрат, полагая, что эмульсия теряет свойства. Это неправильно. После испарения и угара воды нужно доливать только воду - концентрация ПАВ остается той же.
Подсос воздуха, низкий уровень в баке и высокое давление подачи
Механические причины пенообразования часто проходят незамеченными, потому что они не связаны с химией эмульсии.
Однако они могут быть решающими.
Подсос воздуха начинается с малого: трещина в трубке всасывания, слабое уплотнение на входе насоса или низкий уровень жидкости в баке. Насос, как известно, работает на разряжении и втягивает жидкость. Если где-то есть щель, он втягивает вместе с жидкостью воздух. Воздух попадает в систему, циркулирует с эмульсией, проходит через форсунки и возвращается в бак. На каждом проходе он оставляет пузырьки, которые ПАВ тут же стабилизируют в пену.
Низкий уровень в баке - типовая причина. Закупщики часто забывают проверять уровень, и когда эмульсия использует из-за испарения и угара, насос начинает подсасывать воздух. Нужно держать уровень не менее 70–80% от объема бака.
Высокое давление подачи (свыше 40 атм на ЧПУ или централизованных системах) вызывает интенсивное вспенивание. При больших давлениях эмульсия бурно распыляется из форсунок, воздух вовлекается в огромных объемах, и пена растет экспоненциально.
Диагностика: установите манометр на выходе системы и проверьте давление. Для стандартных станков оно должно быть в пределах 15–30 атм, для ЧПУ -20–40 атм (в зависимости от производителя). Если давление выше, отрегулируйте редуктор. Одновременно проверьте фильтр сетки - забитый фильтр резко повышает давление и может быть виновником.
Загрязнение системы и попадание посторонних веществ
Одна из коварных причин пенообразования - загрязнение системы маслами, моющими средствами и остатками старой СОЖ.
Многие закупщики недооценивают эту проблему, особенно при переходе на новую эмульсию.
Когда вы заливаете свежую СОЖ в бак, в котором остались следы старой жидкости, несовместимые компоненты начинают конкурировать за место на границе раздела «воздух-жидкость». Старые ПАВ и новые ПАВ работают беспорядочно, эмульсия становится нестабильной, и пена появляется буквально за часы.
Гидравлические масла, вытекающие из течей насоса или гидроцилиндров, несовместимы с водосмешиваемой СОЖ. Масло плавает на поверхности и резко меняет поведение ПАВ. Вместо того чтобы стабилизировать пузырьки, они начинают работать нестабильно, и в результате эмульсия буквально бурлит.
Моющие и дезинфицирующие средства, иногда случайно заливаемые в бак, содержат ПАВ совершенно иной природы. Они могут резко ускорить пенообразование или, наоборот, вызвать разрушение эмульсии.
Диагностика: перед заливкой новой СОЖ тщательно промойте бак. Используйте мягкую щетку и воду. Если в системе заметны масляные следы, используйте специальный обезжириватель. После этого полностью слейте воду и высушите бак. Только после этого заливайте новую эмульсию.
Для предотвращения пенообразования важно использовать качественные СОЖ, которые заведомо содержат антипенные добавки. Например, полусинтетическая универсальная СОЖ EFELE CF-621 обладает хорошими антипенными свойствами и устойчива к загрязнению посторонними маслами благодаря своему составу. Такие эмульсии держат стабильность даже при условии небольших примесей.
Быстрое устранение пены: алгоритм диагностики и действия
Когда пена появилась, нужно действовать систематически, а не интуитивно.
Вот практический алгоритм, который помогает закупщикам и техническим специалистам быстро найти и устранить проблему.
Шаг 1: проверьте концентрацию. Возьмите рефрактометр, капните эмульсию на призму и сравните показание с рекомендуемым диапазоном. Если концентрация завышена (например, показывает 7% вместо 5%), разбавьте эмульсию дистиллированной или мягкой водой. Если концентрация нормальная, идите дальше.
Шаг 2: проверьте жесткость воды. Используйте тестовую полоску для определения жесткости. Если значение ниже 100 мг/л, вода слишком мягкая. Это основной триггер. Решение: смешайте источники воды или используйте закаливающие добавки.
Шаг 3: проверьте уровень в баке и наличие подсоса воздуха. Убедитесь, что уровень жидкости выше 70% от объема. Визуально осмотрите трубки всасывания на наличие трещин и уплотнения на входе насоса. Если есть утечка, замените уплотнение.
Шаг 4: проверьте давление подачи. Установите манометр и убедитесь, что давление в пределах нормы для вашего оборудования (15–40 атм в зависимости от типа). Если давление завышено, отрегулируйте редуктор или очистите фильтр.
Шаг 5: проверьте на загрязнение. Внимательно осмотрите поверхность эмульсии. Если видны маслянистые пятна или пленка, это гидравлическое масло. Слейте верхний слой (10–15% объема) и замените на свежую эмульсию. Одновременно найдите и устраните течь гидравлики.
Шаг 6: проверьте температуру. Если эмульсия перегрета (выше 60 °C), включите охлаждение бака или уменьшите интенсивность резания. Перегрев ускоряет пенообразование.
Шаг 7: добавьте пеногаситель как временную меру. Если первые шесть шагов выполнены, а пена еще остается, добавьте антипенную присадку в рекомендуемом объеме (обычно 0,01–0,1% по объему эмульсии). Это даст время на полное устранение первопричины, но не решит проблему навсегда.
Когда нужно менять саму СОЖ: признаки несовместимости
Иногда пена указывает на то, что выбранная СОЖ просто не подходит для вашей системы.
Это происходит редко, но нужно уметь это распознавать.
Несовместимость проявляется несколькими признаками. Во-первых, пена появляется буквально сразу после заливки свежей эмульсии, без предварительных проблем с концентрацией или водой. Во-вторых, пена не исчезает даже после нормализации концентрации и жесткости воды. В-третьих, эмульсия быстро расслаивается, и вы видите отделение масла от воды.
Это может означать, что СОЖ несовместима с остатками предыдущей эмульсии, или что вы выбрали эмульсию, предназначенную для другого типа оборудования. На высокоскоростных ЧПУ-станках, например, нужны СОЖ со специальными антипенными комплексами, которых нет в универсальных эмульсиях.
Решение: замените СОЖ на подходящий для вашего оборудования вариант, предварительно полностью промыв систему. Перед заливкой нового концентрата убедитесь, что в системе нет следов старой эмульсии.
Часто задаваемые вопросы
Может ли пена сама исчезнуть, если ее оставить?
Нет, пена в СОЖ обычно не исчезает сама. Если причина остается (мягкая вода, высокое давление, подсос воздуха), пена будет возвращаться вновь и вновь. Со временем она может слегка осесть, но полностью не пропадет. Нужно устранять первопричину, а не ждать.
Помогает ли силиконовый пеногаситель при пенообразовании в СОЖ?
Силиконовый пеногаситель помогает временно, обычно на несколько часов. Он разрушает пузырьки за счет изменения поверхностного натяжения. Однако если причина не устранена (например, все еще подсасывается воздух или вода остается мягкой), пена вернется. Используйте пеногаситель как вспомогательное средство, а не как основное решение.
Почему пена появилась после замены СОЖ на новый концентрат?
Это часто происходит из-за остатков старой эмульсии в баке или на стенках трубопроводов. Новые и старые ПАВ несовместимы, и система становится нестабильной. Решение: перед заливкой нового концентрата полностью промойте бак и трубопровод мягкой щеткой и водой, а затем высушите.
На сколько градусов Цельсия должна быть эмульсия, чтобы не пениться?
Оптимальный температурный диапазон для большинства эмульсий -15–35 °C. При температуре выше 40–60 °C пенообразование усиливается. Держите эмульсию в этом диапазоне с помощью охлаждающего устройства бака или снижением интенсивности обработки.
Может ли пена повредить обработанную деталь?
Да, пена может ухудшить качество обработки. Когда пена попадает на заготовку вместо жидкой эмульсии, теплоотвод снижается, инструмент перегревается, качество поверхности падает, возникают микротрещины. Кроме того, пена может забить форсунки, и подача жидкости станет неравномерной.
Заключение
Пенообразование эмульсии СОЖ - это не повод сразу менять жидкость или звонить производителю. Это сигнал о том, что в системе произошла какая-то ошибка: вода слишком мягкая, концентрация завышена, подсасывается воздух, давление подачи слишком велико или система загрязнена посторонними маслами. Правильная диагностика (проверка концентрации, жесткости воды, уровня в баке, давления и наличия загрязнений) обычно выявляет проблему за час-два работы.
Начните с этого алгоритма: рефрактометр → тест жесткости → осмотр уровня и подсоса → манометр → визуальный контроль загрязнения. После устранения первопричины пена исчезнет и не вернется. Пеногаситель используйте только если все эти шаги уже выполнены и пена остается - это временная подпорка, а не лечение. На практике такая систематичность экономит время простоя оборудования и предотвращает ненужные переделки деталей из-за плохого качества обработки.
