Покрытия на основе дисульфида молибдена (MoS₂) давно применяют в авиационной промышленности и высокопроизводительных двигателях, но их эффективность в спортивных моторах зависит от режима работы, среды и правильного выбора связующего материала. MoS₂ - это слоистый неорганический материал с коэффициентом трения 0,03–0,06 в благоприятных условиях, который выступает твердосмазочной защитой контактных пар при недостатке масла и высоких нагрузках. Однако во влажном воздухе его эффективность снижается, а при окислении выше 100 °C в кислородной среде образуются триоксид и диоксид молибдена, ухудшающие трибологические свойства. Статья объясняет, когда и как применять такие покрытия, какие параметры проверять перед применением, и в каких ситуациях они действительно полезны для спортивных двигателей.
Закупщикам, инженерам и техническим специалистам важно различать, где MoS₂-покрытие выступает добавочной защитой, а где оно неуместно, и как выбирать материал, ориентируясь не только на наличие молибдена, но на качество связующего и испытания по реальным условиям узла.
Химическая структура и трибологические свойства дисульфида молибдена
Дисульфид молибдена имеет слоистую кристаллическую структуру, где слои молибдена и серы связаны между собой ковалентно, а сами слои соединены слабыми ван-дер-ваальсовыми силами.
Именно эта слабость межслойных связей обеспечивает низкое трение: слои легко скользят один относительно другого, создавая эффект сухой смазки. Параметры решетки MoS₂ дают элементарный слой толщиной 6,25 ангстрема, а пленка толщиной 0,025 микрометра состоит примерно из 40 слоев.
Коэффициент трения MoS₂ в идеальных условиях (вакуум, инертная среда, температура −180…+400 °C) составляет 0,03–0,06. В то же время в вакууме при отсутствии кислорода и влаги работоспособность MoS₂ сохраняется при температурах до +1180 °C, что делает его привлекательным для космических технологий и авиационных двигателей. Однако эти параметры не повторяются в обычных условиях двигателя внутреннего сгорания.
При температурах 100–400 °C в присутствии кислорода MoS₂ окисляется с образованием триоксида молибдена (MoO₃) и диоксида молибдена (MoO₂). Эти соединения не обладают скользящими свойствами исходного материала, поэтому трибологические характеристики ухудшаются. Во влажном воздухе этот процесс ускоряется, и коэффициент трения покрытия растет до 0,15–0,2. При этом ресурс пленки сокращается с миллионов циклов в инертной среде до нескольких тысяч в атмосфере с влагой и кислородом.
Нагрузочная способность твердосмазочных пленок MoS₂ зависит от толщины и качества адгезии. По данным исследований, такие пленки выдерживают динамические нагрузки свыше 1500 кг/см² и статические нагрузки свыше 30000 кг/см². Эти цифры показывают, что MoS₂-покрытие может защитить деталь от микрозадиров и прижимов при кратковременном масляном голодании, но не способно заменить полноценную пленку моторного масла при длительной работе узла в нагруженном режиме.
Применение в высокооборотистых спортивных моторах: преимущества и ограничения
Спортивные моторы работают в режимах, где температура, давление и скорость скольжения контактных пар достигают критических значений.
В таких условиях, особенно на фазе холодного пуска, приработки деталей и при кратковременном вымывании масляной пленки, вспомогательное твердосмазочное покрытие может предотвратить задир и закусывание. MoS₂-пленка служит дополнительным барьером, который срабатывает в момент дефицита масла и отводит нагрев от контактной пары.
Практическое применение такого покрытия в спортивных моторах сосредоточено на нескольких критических узлах:
Поршневые кольца и поршень: MoS₂ здесь защищает от задира при холодном пуске и в моменты высокого ускорения, когда масляная пленка может быть нарушена.
Распределительный вал и толкатели: при высоких оборотах и нагрузках контакт "кулачок-толкатель" испытывает локальное давление, где тонкое молибденовое покрытие предотвращает прилипание деталей.
Клапанные седла и головки клапанов: в условиях высокой температуры выхлопа MoS₂ снижает усталостный износ и фреттинг-коррозию.
Синхронизаторы коробки передач и муфты сцепления: скольжение под нагрузкой при переключении требует надежной антифрикционной защиты.
Однако ограничения MoS₂ в среде ДВС существенны. Температура внутри цилиндра достигает 900–1200 °C на пике горения, и хотя сама деталь (поршень, кольца) не нагревается до таких значений, пиковые температуры на поверхности могут подняться на 200–300 °C выше рабочей. При такой температуре, даже если масло еще присутствует, окисление MoS₂ и потеря его скользящих свойств наступают быстро. Кроме того, конденсат и влага в картере вызывают гидролиз верхних слоев покрытия, что еще больше снижает его эффективность во влажных условиях.
Для спортивных моторов это означает, что MoS₂-покрытие - это вспомогательная мера, а не основной метод защиты. Его результативность наиболее очевидна в системах сухого картера с инертным газом или в специализированных гоночных двигателях с минимальным содержанием влаги. В серийных спортивных моторах со стандартной масляной системой эффект более скромный.
Роль связующего материала в эффективности покрытия
Качество антифрикционного покрытия зависит не только от дисульфида молибдена, но в первую очередь от выбора связующего материала - вещества, которое удерживает частицы MoS₂ на поверхности детали.
Связующее определяет температурный диапазон работы, адгезию к металлу, стойкость к маслам и топливу, а также механическую прочность пленки.
Основные типы связующих для твердосмазочных покрытий:
Эпоксидные смолы: обеспечивают хорошую адгезию к стали и алюминию, диапазон работы примерно −200…+255 °C. Покрытия на эпоксидной основе часто используют для деталей коробки передач и узлов, которые не подвергаются прямому нагреву. Коррозионная стойкость по ISO 9227 может превышать 720 часов. Недостаток: при превышении температурного лимита связующее теряет пластичность, и покрытие начинает крошиться.
Неорганические керамические связующие: обычно на основе силикатов или фосфатов. Выдерживают температуры до 450 °C и выше. Хороший выбор для узлов с прямым тепловым воздействием (распределительный вал, клапанные седла). Однако адгезия хуже, чем у эпоксидов, и требует предварительной подготовки поверхности. Стойкость к маслам иногда ниже.
Термопластичные полимеры: обладают средней адгезией и диапазоном температур, работают в условиях средних нагрузок. На практике встречаются реже, чем эпоксидные и керамические.
Гибридные системы: комбинируют органическое и неорганическое связующее, стараясь получить преимущества обеих групп - хорошую адгезию и высокую термостойкость.
Выбор связующего особенно критичен для спортивных моторов. Если применить покрытие на эпоксидной основе на поршень, работающий при пиковых температурах 250 °C, связующее начнет деградировать, и MoS₂ будет вымываться маслом и осадком. Если же использовать керамическое покрытие, но нанести его с плохой адгезией, оно отслаивается при вибрации и циклических нагрузках.
Перед заказом покрытия нужно уточнить у производителя: какое связующее используется, какой температурный диапазон гарантируется, как покрытие ведет себя в контакте с маслом и топливом, и какие адгезионные испытания проведены (ГОСТ или ISO по отслаиванию, кроссхэтч-тесты и т.п.).
Толщина покрытия и контроль качества
Толщина MoS₂-пленки - один из самых важных параметров, который напрямую влияет на долговечность защиты и на точность посадок деталей.
Слишком тонкое покрытие (менее 1 микрометра) не обеспечит достаточного запаса по трению; слишком толстое (свыше 50 микрометров) может нарушить зазоры в узле и привести к заклиниванию.
Типичные диапазоны толщины для антифрикционных покрытий MoS₂:
Для мелких узлов и контактных пар с критичными зазорами: 0,5–5 микрометров.
Для деталей с больших допусков (валы, втулки): 5–20 микрометров.
Для защиты от коррозии и фреттинга без критичных нагрузок: 10–50 микрометров.
В спортивных моторах рекомендуется держаться нижней части диапазона -1–10 микрометров, чтобы не нарушить геометрию узла. Поршневое кольцо, например, работает с зазором 0,1–0,3 мм; дополнительное покрытие толщиной свыше 5 микрометров заметно сужает этот зазор и может привести к тому, что кольцо будет плотнее прижиматься к стенке цилиндра, что увеличит сопротивление и износ.
Методы контроля толщины и адгезии:

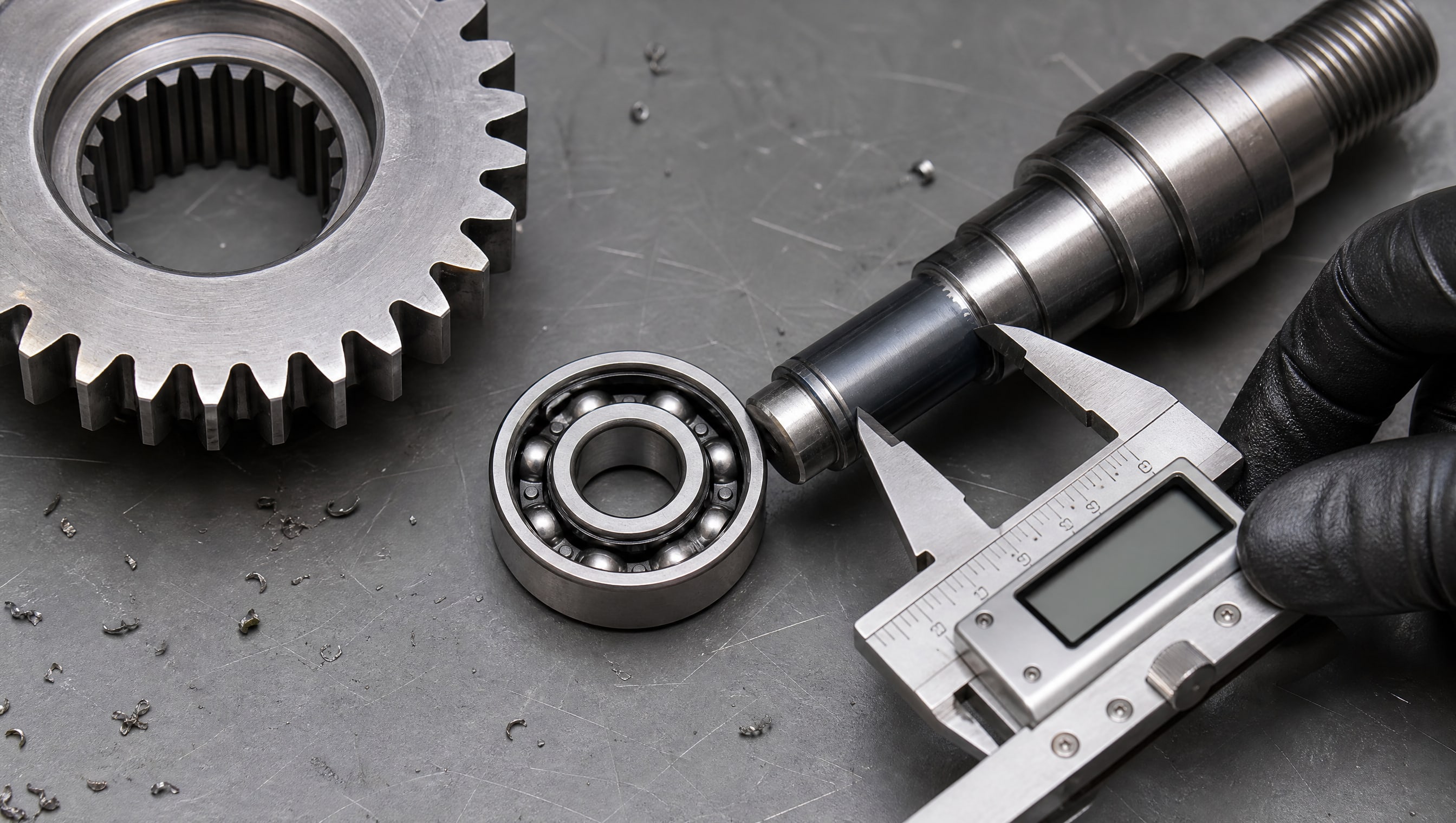

Микрометр или толщинометр: для общей оценки прироста толщины детали после покрытия.
Кроссхэтч-тест (ASTM/ГОСТ): надрез решеткой по покрытию; хороший результат - если покрытие не отслаивается по линиям надреза.
Отслаивание по Скотчу: если наклеить скотч и резко оторвать, не должно быть сколов покрытия.
SEM или оптическая микроскопия: для оценки равномерности и наличия пор.
Кроме того, важно измерить коэффициент трения готового покрытия на целевой паре материалов (сталь-сталь, сталь-алюминий, и т.п.) в условиях, максимально близких к реальным. Лабораторные тесты в камере с осушенным воздухом могут дать коэффициент 0,05, а в реальных условиях ДВС эта цифра может быть 0,12–0,15, если не учесть влажность.
Тестирование и сертификация покрытий перед применением
Прежде чем применять MoS₂-покрытие на критичные детали спортивного мотора, необходимо пройти ряд лабораторных и натурных испытаний.
Полагаться только на технические условия производителя недостаточно; нужны независимые проверки, учитывающие специфику узла.
Основные испытания:
1. Коррозионная стойкость (ISO 9227): образцы покрытого материала выдерживают в соляной тумане. Для спортивных деталей приемлем результат не менее 500–720 часов без коррозии базового металла (балл Rt 0–1 по шкале). Это показывает, что связующее достаточно плотно и не имеет пор, через которые влага достигнет металла.
2. Адгезия (ГОСТ 26000 или ASTM D3359): метод кроссхэтча и отслаивания. На каждой детали нужно сделать несколько надрезов и проверить, не отслаивается ли покрытие. Оценка 4Б (по русской шкале) означает, что адгезия хорошая; 3Б и ниже - риск потери покрытия при вибрации.
3. Трибологические испытания на трибометре: прямое измерение коэффициента трения и износа в условиях, максимально близких к работе узла. Например, для поршневого кольца используют схему "кольцо на цилиндре" с циклическим движением, регулируемой нагрузкой и контролем температуры.
4. Совместимость с маслом и топливом: образцы погружают в моторное масло и бензин на 100–200 часов при рабочей температуре. Затем проверяют, не размягчается ли связующее и не вымывается ли MoS₂. Пленка не должна терять больше 5–10% толщины.
5. Испытание на циклическое нагружение: для узлов с переменными нагрузками проводят тесты с 10000–100000 циклов, чтобы убедиться, что покрытие не трескается и не отслаивается при усталости.

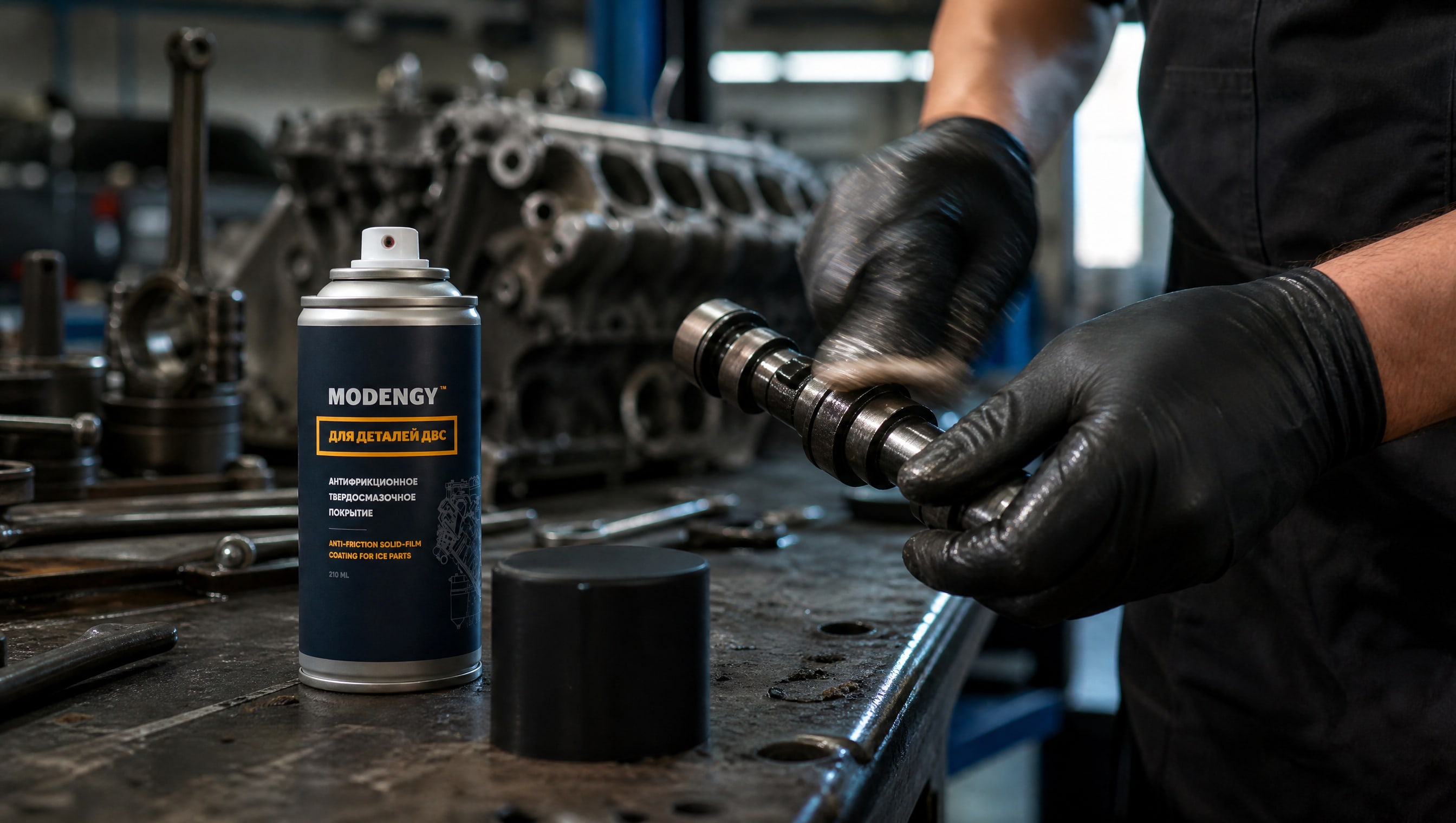

Снижение трения и предотвращение задиров на контактных парах высокооборотистых моторов требует специального внимания к процессу нанесения покрытия. Для достижения надежной защиты рекомендуется выбирать поставщиков, которые могут предоставить полный пакет испытаний и гарантировать воспроизводимость результатов от партии к партии. При выборе покрытия для снижения трения и износа, а также предотвращения задиров и закусываний в высоконагруженных узлах спортивных моторов, стоит отдать предпочтение антифрикционным твердосмазочным покрытиям на основе дисульфида молибдена и графита - решение, проверенное в условиях экстремальных нагрузок.
Графеновые покрытия: перспективы и текущее состояние
Графен - двумерный углеродный материал с толщиной в один атом - привлекает внимание исследователей как материал для повышения износостойкости и снижения трения.
Однако, в отличие от дисульфида молибдена, который уже имеет десятилетний опыт применения в авиации и промышленности, графеновые покрытия для поршней и деталей ДВС находятся на ранней стадии разработки.
Теоретические преимущества графена в составе смазочных пленок:
Экстремально высокая электрическая и тепловая проводимость помогает отводить тепло от контактной пары.
Механическая прочность позволяет графену образовывать тонкие, но мощные защитные пленки.
Взаимодействие с молекулами масла может улучшить способность масла образовывать граничный слой.
Однако на практике возникают проблемы. Во-первых, графен очень трудно нанести равномерно на сложную геометрию деталей. Во-вторых, стабильность графена в моторном масле при температурах 150–200 °C пока недостаточно изучена; частицы графена могут агломерироваться (слипаться в комки), теряя свои преимущества. В-третьих, воспроизводимость характеристик от партии к партии остается вызовом.
Для спортивных моторов применение чистых графеновых покрытий пока не рекомендуется, пока не будут опубликованы полные данные натурных испытаний и долговременной работоспособности в реальных условиях ДВС. Возможно, в ближайшие 3–5 лет появятся композиционные системы, которые комбинируют MoS₂ с небольшим добавлением графена, но стандартизация такого решения еще впереди.
В контексте применения современных технологий смазки важно понимать, что жидкие смазочные материалы, содержащие графеновые добавки, демонстрируют определенный потенциал. Например, некоторые производители разрабатывают универсальные смазки с графеном, такие как MODENGY GRAPHENOM L100, которые, хотя и являются жидкими составами, дают представление о том, как углеродные наноматериалы могут быть интегрированы в смазочные системы для улучшения их антифрикционных свойств.
Часто задаваемые вопросы
Чем дисульфид молибдена отличается от графена?
Дисульфид молибдена (MoS₂) - неорганическая слоистая сульфидная структура, которая работает как твердая смазка за счет слабых ван-дер-ваальсовых связей между слоями. Графен - двумерный углеродный материал. MoS₂ имеет 50+ лет промышленного применения и хорошо изучен; графен для ДВС - область активных исследований. Оба материала снижают трение, но механизмы разные: MoS₂ обладает собственным смазывающим действием, а графен работает через улучшение граничной пленки масла и отвод тепла.
Можно ли использовать MoS₂-покрытие вместо моторного масла?
Нет. MoS₂ - вспомогательный материал, который защищает от задира при кратковременном голодании масла. Полноценное масло обеспечивает гидродинамическую пленку, охлаждение, вымывание продуктов износа и очистку. Молибденовое покрытие дополняет масло, но не заменяет его. Использование только сухого покрытия приведет к ускоренному износу и отказу мотора.
Как влажность влияет на эффективность MoS₂?
Во влажном воздухе коэффициент трения MoS₂-пленок растет с 0,03–0,06 до 0,15–0,2, а ресурс падает с миллионов циклов в инертной среде до нескольких тысяч. Влага способствует гидролизу верхних слоев покрытия и окислению молибдена. Для максимальной эффективности MoS₂ нужна сухая среда, близкая к вакууму или инертному газу. В обычных условиях спортивного мотора со стандартной масляной системой влияние влажности значительно.
Какая толщина покрытия оптимальна для спортивного мотора?
Для деталей с критичными зазорами (поршневые кольца, клапанные толкатели) рекомендуется 1–5 микрометров; для узлов с более свободными допусками -5–20 микрометров. Слишком толстое покрытие нарушит посадки и зазоры, повысит сопротивление и ускорит износ. Перед нанесением нужно согласовать толщину с конструктором узла.
Какие испытания должны пройти покрытия перед применением в моторе?
Минимальный набор: адгезия (кроссхэтч-тест по ГОСТ), коррозионная стойкость (ISO 9227, не менее 500 часов), совместимость с маслом (выдержка в масле 100 часов), трибологические тесты (измерение коэффициента трения и износа на целевой паре материалов). Полный пакет включает также испытания на циклическое нагружение и тепловой шок. Результаты должны быть задокументированы и воспроизводимы от партии к партии.
Заключение
Дисульфид молибдена в виде твердосмазочного покрытия - проверенный инструмент защиты деталей высокооборотистых спортивных моторов от задиров и закусываний, но его применение требует четкого понимания условий работы узла и ограничений материала. Коэффициент трения 0,03–0,06 в инертной среде становится 0,15–0,2 во влажном воздухе; температурный диапазон −180…+400 °C сокращается по мере окисления при температурах выше 100 °C в кислородной атмосфере. Качество покрытия зависит не только от самого MoS₂, но и от выбора связующего, толщины пленки и правильности нанесения.
Перед применением необходимо провести серию испытаний: проверить адгезию, коррозионную стойкость по ISO 9227, совместимость с маслом и топливом, а также измерить коэффициент трения на целевой паре материалов в условиях, близких к реальной работе узла. Графеновые покрытия для поршней и деталей ДВС пока находятся на стадии исследований; рекомендуется дождаться полной стандартизации и опубликованных натурных испытаний перед их широким применением. Следующий шаг для технического специалиста или закупщика - согласовать с производителем или поставщиком покрытия точные параметры узла, температурный диапазон, тип связующего, требуемую толщину и пакет испытаний, который подтверждает соответствие вашим условиям эксплуатации.
