Контроль концентрации смазочно-охлаждающей жидкости - один из ключевых параметров, напрямую влияющих на качество обработки, ресурс инструмента и расход материала. Рефрактометр позволяет операторам и инженерам быстро проверить, насколько сбалансирована эмульсия в системе, но только при условии правильного применения прибора и корректного пересчета показаний. Статья разбирает, как работает рефрактометр для СОЖ, какие ошибки совершают при замере и как организовать надежный контроль концентрации на производстве.
Эта информация будет полезна техническим специалистам, закупщикам и инженерам, ответственным за параметры резания на многоосных станках, автоматах и центрах обработки. Вы узнаете, как калибровать прибор, отбирать пробу, пересчитывать показания в реальный процент концентрации и выявлять проблемы, которые рефрактометр может обнаружить раньше, чем упадет качество обработки.
Принцип работы рефрактометра и связь с концентрацией СОЖ
Рефрактометр - это оптический прибор, измеряющий угол преломления света при прохождении через жидкость.
На шкале устройства этот угол отображается в условных единицах, чаще всего в градусах Brix (шкала для измерения сахаристости), которые исторически заимствованы для контроля эмульсий. Показание по Brix - это не прямой процент концентрации СОЖ, а промежуточное значение, требующее пересчета.
Каждая смазочно-охлаждающая жидкость при растворении в воде меняет показатель преломления на свою величину. Производители СОЖ определяют для своего продукта коэффициент (поправочный множитель), который связывает показание рефрактометра с фактическим процентом концентрации в растворе. Например, если рефрактометр показал 10 Brix, а коэффициент продукта равен 1,8, то реальная концентрация составит 10 × 1,8 = 18%.
Точность метода зависит от нескольких факторов: состояния фильтрации системы, наличия плавающих масел на поверхности, количества твердого загрязнения и возраста эмульсии. На свежих зарядах с хорошей фильтрацией рефрактометр дает стабильные результаты. По мере накопления посторонних масел и взвеси точность может снижаться, поэтому в грязных системах показания нужно трактовать осторожнее.
Подготовка к измерению: калибровка и отбор пробы
Перед каждым измерением рефрактометр требует калибровки.

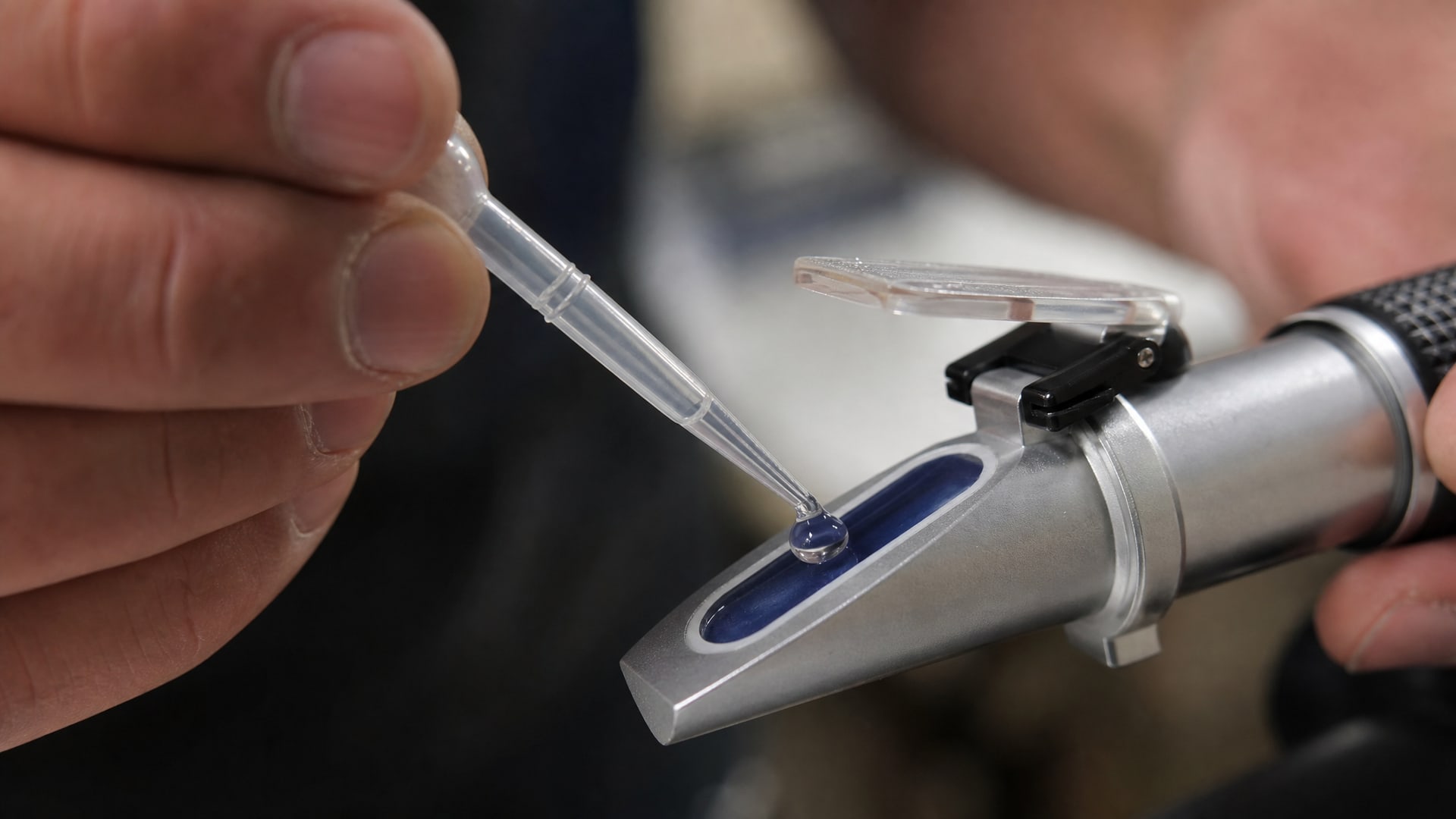

Процедура состоит в том, чтобы нанести на призму прибора дистиллированную или деионизированную воду, закрыть крышку и проверить, что граница света и тени совпадает с нулевой отметкой на шкале. Если граница смещена, нужно отрегулировать прибор специальным винтом до получения нулевого показания.
Однако в производственных условиях целесообразнее калибровать рефрактометр на той же воде, которая используется для приготовления и доливки эмульсии на участке. Состав воды (жесткость, наличие хлоридов и других солей) влияет на показатель преломления, поэтому калибровка на локальной воде повышает корректность измерений. Некоторые производства практикуют двухточечную калибровку: сначала на воде, затем на эталонном растворе с известной концентрацией.
Отбор пробы - критический этап. Нельзя брать пробу с поверхности ванны, где скапливаются посторонние масла, пена и загрязнения. Пробу берут из глубины рабочего раствора в зоне циркуляции или перемешивания, используя стеклянный или пластиковый стакан. Объем пробы -5-10 мл, достаточный для двух-трех замеров для проверки воспроизводимости. После отбора пробу желательно дать постоять 2-3 минуты, чтобы выпал осадок и отделились плавающие примеси.
Пошаговый процесс измерения и пересчет концентрации
Собственно измерение выполняется в следующем порядке.
Шаг 1. Убедиться, что призма рефрактометра чистая и сухая. При необходимости протереть мягкой безворсовой тканью.

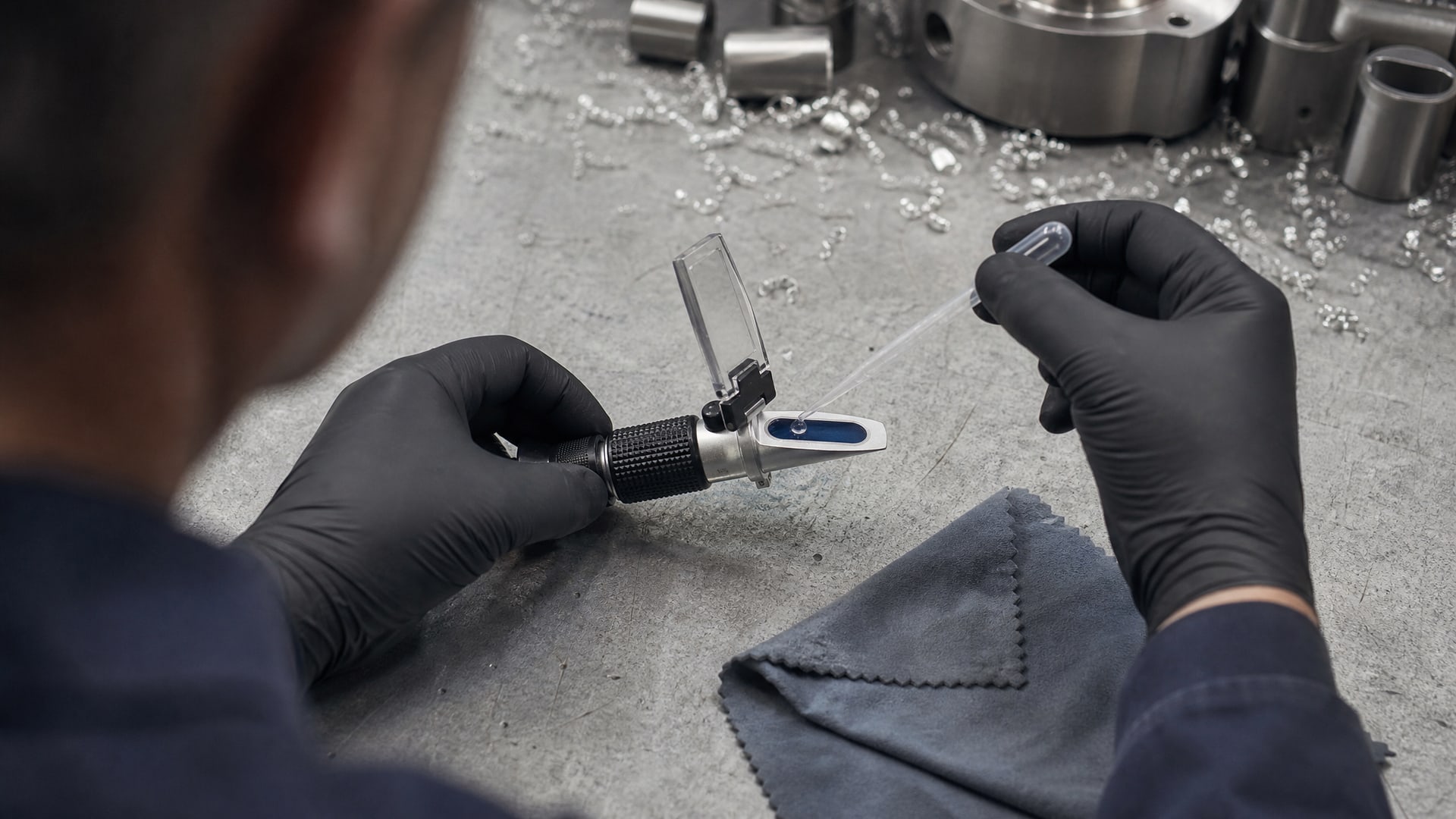

Шаг 2. Нанести на призму 2-3 капли отобранной пробы эмульсии. Капли должны равномерно распределиться между кольцеобразными частями призмы.
Шаг 3. Закрыть крышку рефрактометра и поднести к источнику естественного или осветительного света. Смотреть в окуляр, пока не появится четкая граница между светлой и темной половиной поля зрения.
Шаг 4. Прочитать значение на шкале там, где граница пересекает градуировку. Это показание в градусах Brix.
Шаг 5. Пересчитать показание в фактическую концентрацию по формуле: концентрация (%) = показание Brix × коэффициент продукта.
Например, рефрактометр показал 12 Brix, коэффициент для данной СОЖ составляет 1,7. Тогда: 12 × 1,7 = 20,4%. Это означает, что эмульсия содержит примерно 20,4% концентрата и 79,6% воды.
Коэффициент пересчета указывается в технических данных (TDS) или в документе по контролю качества, выданном поставщиком. Если коэффициент отсутствует в документации, нужно запросить его перед началом контроля, иначе результаты будут неверными.
Нормы и регулярность контроля концентрации для операций резания
Диапазон оптимальной концентрации зависит от типа операции, материала заготовки и конструкции станка.
Для типичных операций металлообработки рекомендуемые диапазоны составляют от 5% до 15%, но производитель конкретной СОЖ всегда указывает свой диапазон. Некоторые специализированные эмульсии для сверления требуют 8-12%, другие для шлифования -3-5%.
Контроль концентрации следует проводить регулярно, вплоть до каждой рабочей смены, а не эпизодически. На станках с интенсивной обработкой и высоким износом инструмента дневной контроль становится необходимостью, так как даже небольшие отклонения концентрации влияют на стойкость режущего инструмента и качество размеров деталей. На менее нагруженных участках достаточно контроля 2-3 раза в неделю.
Причины, по которым концентрация меняется: испарение воды (происходит постоянно, особенно при работе на высоких скоростях и интенсивном охлаждении), унос эмульсии со стружкой и деталями, попадание в систему посторонних жидкостей, подкисление от накопления органических остатков. Для поддержания стабильности часто приходится корректировать концентрацию доливом концентрата или воды.
На производствах с пятью и более станками одной системе рекомендуется вести журнал контроля концентрации, где отмечаются дата, время, показание рефрактометра, пересчитанная концентрация и проведенные корректировки. Такой журнал помогает выявить тренды и предсказать проблемы на несколько смен вперед.
Ограничения метода и дополнительные параметры контроля
Рефрактометр контролирует только одно свойство - концентрацию растворенного вещества.

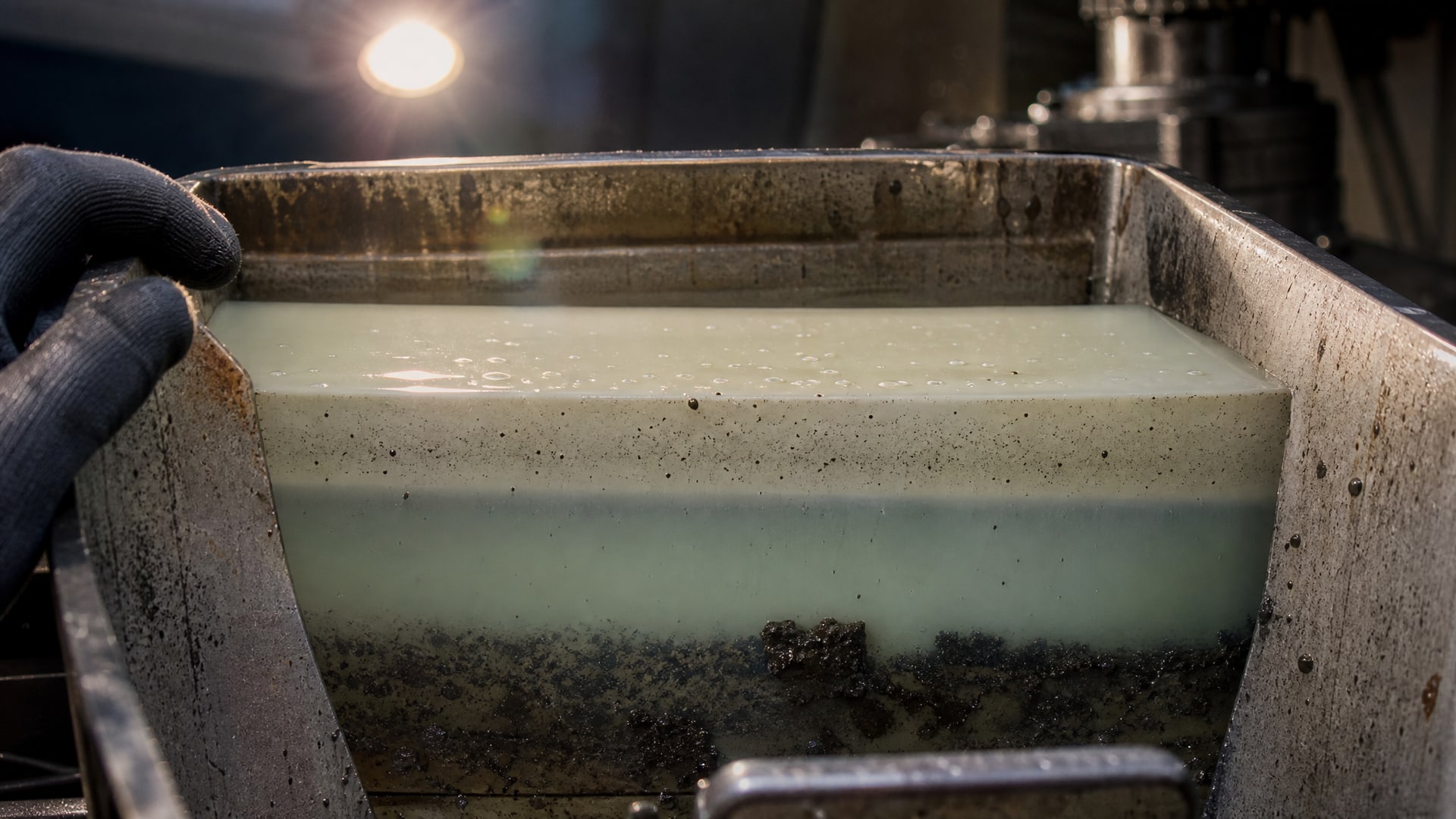

Он не способен обнаружить расслоение эмульсии, накопление шлама, деградацию масляной основы, износ присадок или биологическое загрязнение. Кроме того, при высоком содержании твердого загрязнения или плавающих масел показания могут быть искажены или неустойчивы.
Для полной картины состояния СОЖ необходимо дополнительно контролировать:
pH раствора - обычно должен находиться в диапазоне 7,5-9,5 для эмульсионных систем. Снижение pH ниже 7,0 указывает на микробиологическое загрязнение или окисление эмульсии.
Загрязнение твердыми частицами - оценивается визуально или с помощью счетчика частиц. Видимая мутность, осадок на дне ванны или налет на стенках указывают на необходимость фильтрации и возможной замены жидкости.
Состояние фильтрации - засорение сетки фильтра ведет к снижению циркуляции и неравномерности эмульсии.
Наличие плавающих масел - видимый маслянистый слой на поверхности указывает на отделение масляной фазы и требует регулирования pH и интенсивности перемешивания.
Обслуживание и контроль концентрации лучше организовать как часть программы управления СОЖ, включающей ежедневный визуальный осмотр, периодический лабораторный анализ (раз в 2-4 недели) и плановую замену жидкости по показаниям или по времени.
Частые ошибки при замере и как их избежать
Ошибка 1: использование неверного коэффициента.
Оператор читает показание рефрактометра и путает его с процентом концентрации или применяет коэффициент от другой СОЖ. Результат - неправильная корректировка и дальнейшая нестабильность процесса. Решение: всегда держите при рабочем месте карточку товара с указанным коэффициентом пересчета и проверяйте его перед каждым контролем.
Ошибка 2: отбор пробы с поверхности. На поверхности эмульсии часто скапливаются плавающие масла, остатки стружки и загрязнения, которые дают завышенное или нестабильное показание. Решение: опустить пробоотборный стакан в ванну на глубину не менее 5-7 см ниже поверхности, в зону активного перемешивания.
Ошибка 3: некалиброванный или грязный прибор. Если рефрактометр давно не калибровался или на призме остались следы предыдущей пробы, показания не имеют смысла. Решение: проводить калибровку перед каждой сменой и немедленно протирать призму мягкой тканью после использования.
Ошибка 4: игнорирование нестабильных показаний. Если несколько замеров подряд дают сильно разные значения (например, 9, 14, 11 Brix), это признак загрязнения, плохой фильтрации или неправильного отбора пробы. Решение: повторить калибровку, проверить фильтр, отобрать новую пробу из другой зоны ванны.
Ошибка 5: корректировка концентрации без учета других факторов. Если pH упал, микробная загрязненность высока или в системе явно присутствует маслянистый налет, добавление только концентрата СОЖ не решит проблему. Решение: перед корректировкой выполнить полный визуальный осмотр и при необходимости отправить пробу на лабораторный анализ.
Выбор рефрактометра для работы с СОЖ
Для работы с эмульсиями смазочно-охлаждающих жидкостей подходит портативный ручной рефрактометр с шкалой Brix в диапазоне 0-20% и возможностью автоматической компенсации температуры (АТС).
Второе требование важно, потому что показатель преломления зависит от температуры пробы: при нагревании жидкость расширяется, и преломление меняется. Без АТС пришлось бы проводить замер только при установленной температуре (обычно 20°C), что неудобно на производстве.
При выборе обратите внимание на удобство чтения шкалы, качество оптики (граница света и тени должна быть четкой и контрастной), герметичность конструкции и защиту от пыли. Прибор должен иметь сертификат соответствия (в России - ГОСТ или аналог) и техническое описание на русском языке.

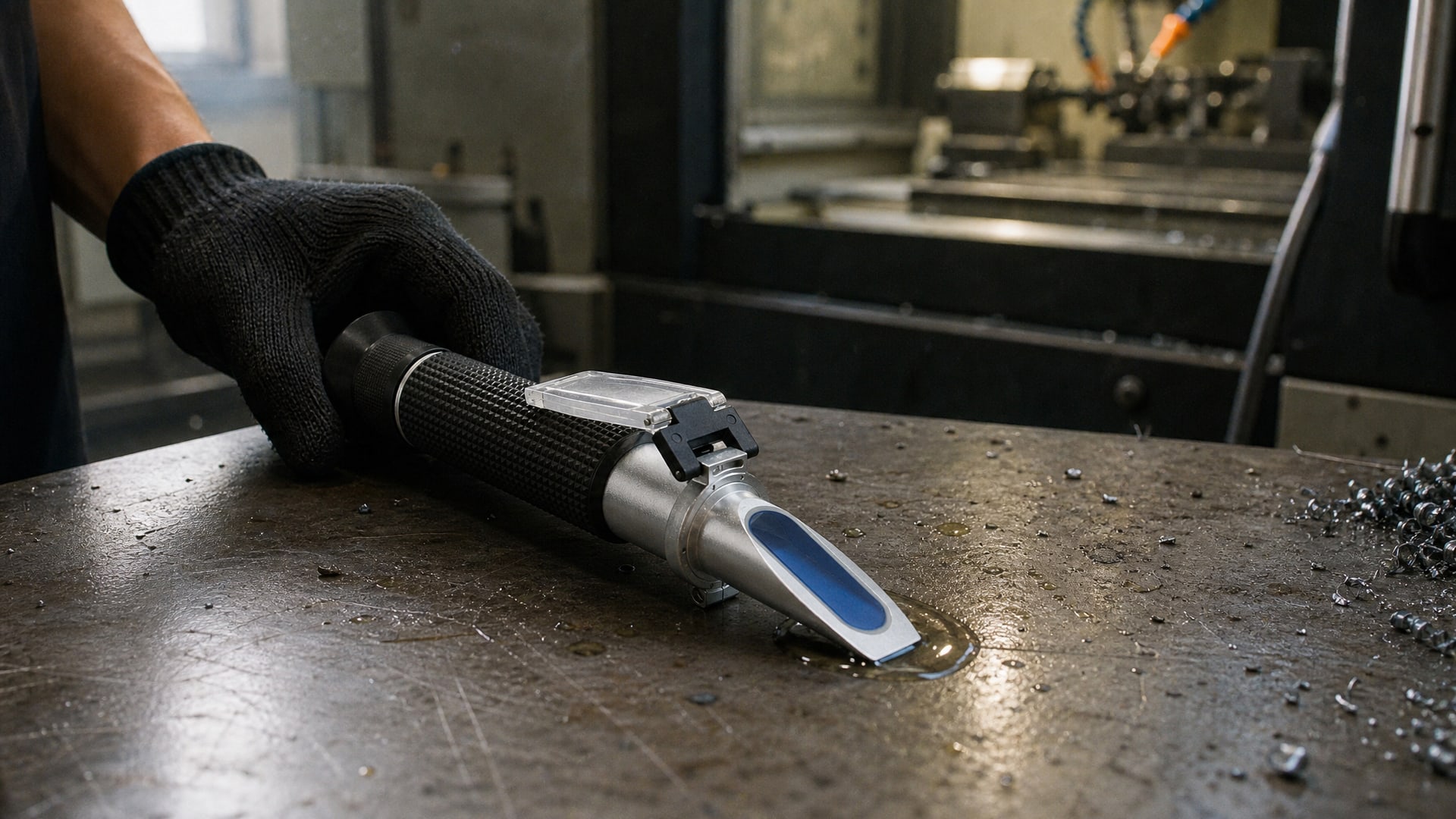

Для точного контроля концентрации СОЖ на участках с многоосными станками и центрами обработки рекомендуется иметь при каждой ванне или группе ванн портативный рефрактометр EFELE Рефрактометр для СОЖ (Brix 0-20%), обеспечивающий автоматическую компенсацию температуры и удобство в использовании на производстве. Такой прибор позволяет оперативно контролировать концентрацию в течение смены, не прерывая работу станков на длительное время.
Хранить рефрактометр следует в сухом месте, защищенном от механических ударов и попадания прямого солнечного света. После каждого замера призму протирают и высушивают. При длительном хранении (более месяца без использования) рекомендуется проводить полную калибровку перед возобновлением контроля.
Часто задаваемые вопросы
Как правильно пользоваться рефрактометром для СОЖ?
Прибор калибруют на воде перед началом смены. Пробу эмульсии объемом 2-3 капли наносят на чистую призму, закрывают крышку и смотрят в окуляр на свет. Граница светлой и темной половины показывает значение в градусах Brix. Это значение умножают на коэффициент пересчета продукта, получая фактическую концентрацию в процентах.
Почему показания рефрактометра не совпадают с концентрацией?
Потому что рефрактометр измеряет показатель преломления, а не процент напрямую. Каждая СОЖ имеет свой коэффициент преломления. Нужно применить коэффициент пересчета из документации производителя, иначе результат будет ошибочным.
Как часто нужно контролировать концентрацию СОЖ?
На интенсивно используемых участках - каждая смена, минимум один раз в день. На менее нагруженных станках допустим контроль 2-3 раза в неделю. Регулярность зависит от интенсивности обработки, типа операции и требований к качеству деталей.
Можно ли использовать один рефрактометр для разных СОЖ?
Можно, но нужно учитывать разные коэффициенты пересчета для каждого продукта и избегать смешивания остатков предыдущей эмульсии в призме. После переключения на другую СОЖ рефрактометр перекалибруют.
Что делать, если показания рефрактометра прыгают от замера к замеру?
Это признак загрязнения системы, плохой фильтрации или неправильного отбора пробы. Нужно повторить калибровку, проверить состояние фильтра, взять новую пробу из другой точки ванны и оценить общее состояние эмульсии (pH, наличие плавающих масел, видимые загрязнения).
Заключение
Рефрактометр - это простой, доступный и надежный инструмент для оперативного контроля концентрации смазочно-охлаждающих жидкостей, но его правильное применение требует внимания к деталям. Главное: помнить, что показание рефрактометра - это не прямой процент, а условная шкала, требующая пересчета с помощью коэффициента конкретного продукта. Регулярный контроль концентрации в течение смены предотвращает колебания режима обработки, снижает расход эмульсии и продлевает ресурс инструмента.
Начните с организации простой системы контроля: закрепите ответственного оператора, выдайте ему рефрактометр и карточку товара с коэффициентом пересчета, ведите журнал замеров, проводите визуальные осмотры ванн. За 2-3 недели вы накопите достаточно данных, чтобы выявить тренды в изменении концентрации и корректировать долив концентрата или воды с минимальными потерями на переналадку станков.
