Рефрактометр - это портативный инструмент, который позволяет быстро проверить концентрацию эмульсии СОЖ прямо на рабочем месте. Многие закупщики и инженеры считают, что прибор сразу показывает процент готовой смеси. На самом деле рефрактометр измеряет показатель преломления света в образце и выводит значение в градусах Brix (°Bx), а итоговую концентрацию получают через коэффициент пересчета конкретного продукта. Без этого понимания контроль теряет смысл и ведет к ошибкам дозирования. Статья раскрывает, как выбрать прибор, снять верные показания, откалибровать его и использовать данные для оптимизации расхода СОЖ без потери качества обработки.
Как работает рефрактометр и почему показания требуют пересчета
Рефрактометр использует физический принцип: когда свет проходит через жидкость, его скорость меняется в зависимости от концентрации растворенных веществ.
Прибор регистрирует этот изгиб луча (рефракцию) и переводит его в числовое значение на шкале. Для воды это ноль, для более плотных растворов значение растет. Шкала Brix исторически создана для сахаросодержащих жидкостей, но применяется и для других эмульсий.
Главное: один и тот же показатель Brix означает разные процентные концентрации для разных СОЖ. Например, показание 3,0 °Bx для одной эмульсии может соответствовать 5% готовой смеси, а для другой -7%. Причина в том, что коэффициент преломления зависит от молекулярного состава концентрата: наличия масел, присадок, загустителей и активных веществ. Поэтому невозможно использовать универсальную таблицу.
Формула для пересчета очень простая:
Реальная концентрация (%) = показание рефрактометра (°Bx) × коэффициент пересчета продукта
Этот коэффициент производитель указывает в техническом паспорте (TDS) под названием «refractometer factor», «RI» или «refractive index». Например, коэффициент может быть 1,7 или 2,1 - конкретное значение зависит именно от рецептуры СОЖ. Если паспорт потерян, коэффициент можно вычислить самостоятельно: приготовить контрольную смесь известной концентрации, измерить ее на рефрактометре, а затем разделить известный процент на полученное Brix.
Подготовка и калибровка рефрактометра перед измерением
Точность контроля зависит не только от самого прибора, но и от качества подготовки к замеру.

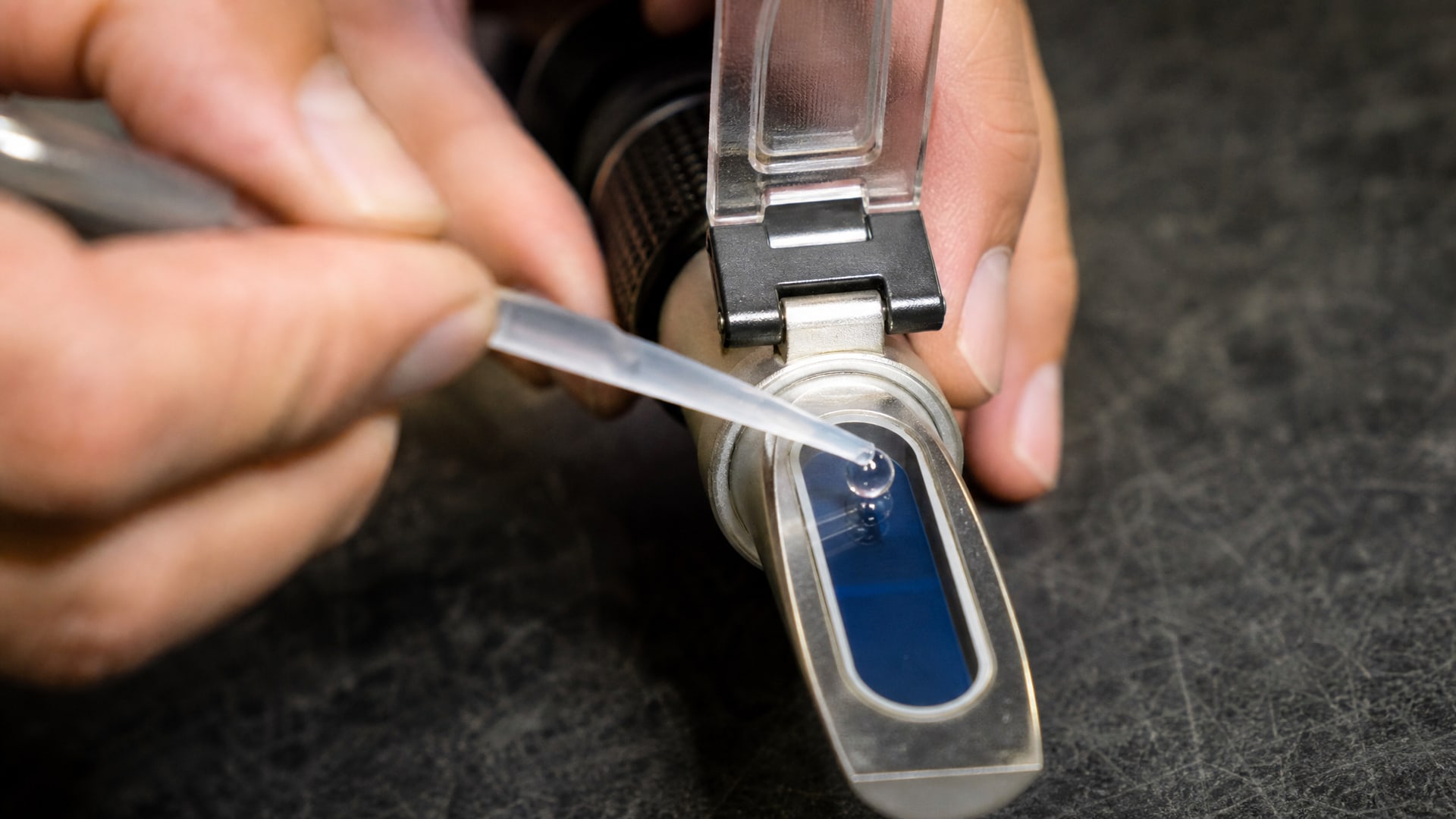

Первый шаг - калибровка на нулевую точку. Берут одну-две капли дистиллированной воды или той же воды, на которой готовят СОЖ (если она используется по особому регламенту), и наносят на призму рефрактометра. Через окуляр видна граница свет-тень; она должна совпадать с нулевой отметкой на шкале. Если граница смещена, регулировочным винтом приводят ее на ноль.
Выбор воды критичен: если калибровать на дистиллированной воде, а СОЖ готовят на водопроводной (жесткой, с минералами), систематическая ошибка составит несколько десятых Brix на каждое измерение. Это может привести к хронической недоконцентрации или переконцентрации. На большинстве производств используют именно ту воду, что идет в систему смазки, поэтому при наладке нужно согласовать этот момент с цехом.
Вторая часть подготовки - очистка призмы. Перед каждым измерением ее протирают мягкой безворсовой салфеткой или тканью из микрофибры, чтобы удалить остатки предыдущего образца, пыль и масляные капли. На загрязненной призме граница свет-тень становится нечеткой, показание искажается на 0,5–1,0 °Bx, что при пересчете дает ошибку концентрации в 1–2%. Если загрязнение стойкое, призму промывают дистиллированной водой и вытирают насухо.
Третий момент - температура образца. Если прибор без автоматической температурной компенсации (ATC), образец желательно охладить или нагреть примерно до 20 °C, так как показатель преломления меняется с температурой. На многих современных портативных приборах компенсация встроена, но проверить это можно в инструкции. После калибровки и очистки прибор готов к замеру.
Техника отбора пробы и снятия показаний
Неправильный отбор образца - одна из частых причин ошибок.

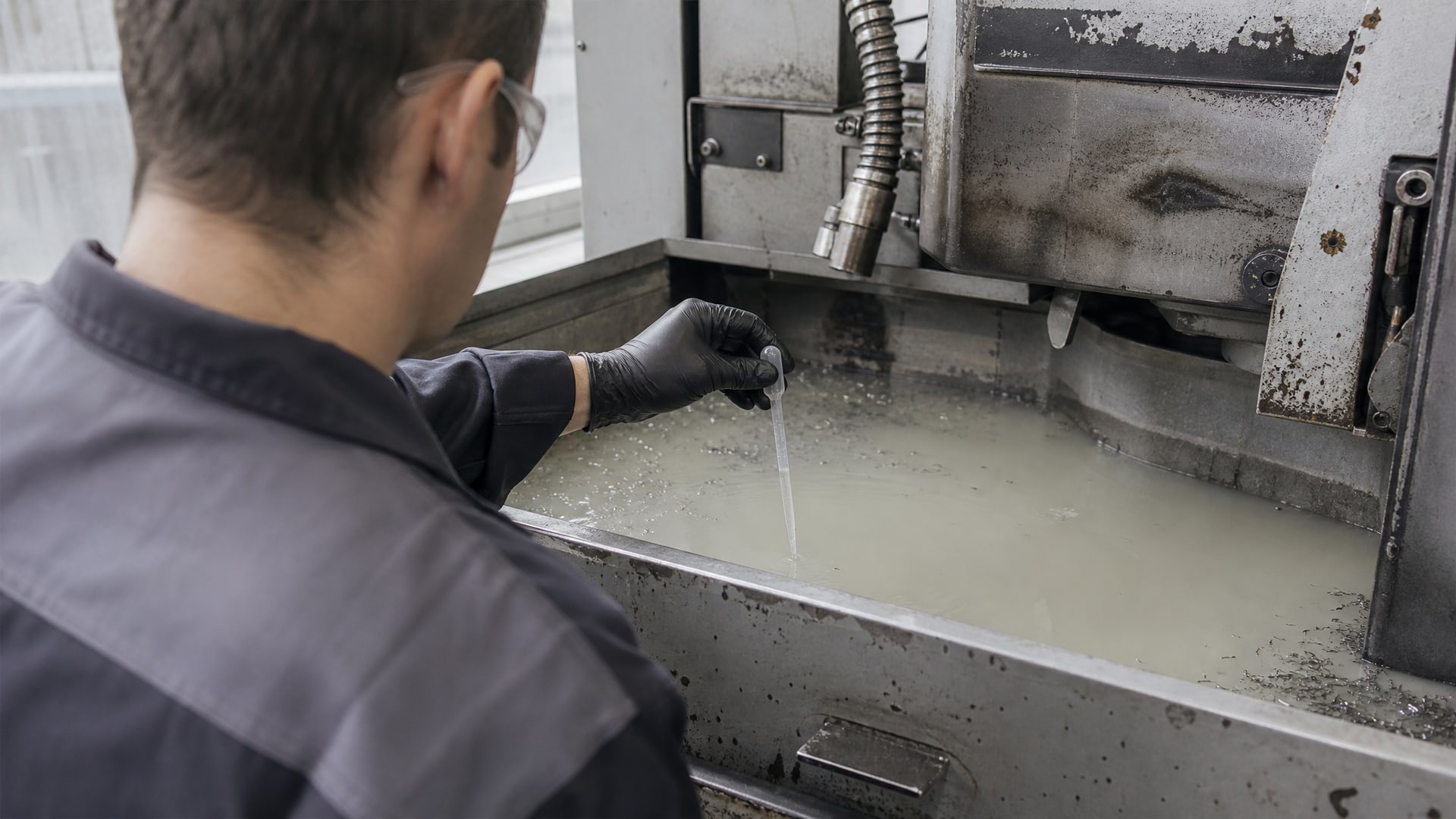

Закупщики и операторы часто берут пробу прямо из струи СОЖ или с поверхности ванны. На поверхности может быть пленка окислов, вода может испаряться быстрее, чем масляные компоненты, или локально скапливаться загрязнение. Поэтому образец отбирают из суммарного объема ванны или центрального резервуара, перемешав содержимое и дав ему несколько секунд на отстой.
Процедура замера: - Берут две-три капли образца пипеткой или палочкой. - Наносят на притертую (чистую и сухую) призму. - Закрывают верхнюю крышку прибора так, чтобы жидкость тонким слоем распределилась между призмами. - Через окуляр наблюдают границу свет-тень. - Граница должна быть четкая; если она размыта, образец загрязнен или призма грязная. - Считывают показание по градации на шкале - это значение в °Bx. - Записывают его в журнал замеров с датой, временем и номером ванны.
После отсчета показания осушают призму и закрывают крышку. Время между отбором пробы и замером не должно превышать 5–10 минут, чтобы образец не остыл или не нагрелся. Для точности рекомендуется делать два замера и брать среднее значение; если они отличаются более чем на 0,2 °Bx, образец повторно готовят и проверяют заново.
Пересчет показаний и корректировка концентрации
После того как показание снято, его переводят в процент по формуле, используя коэффициент из паспорта СОЖ.
Пример: рефрактометр показал 3,5 °Bx, коэффициент продукта равен 1,8. Тогда реальная концентрация = 3,5 × 1,8 = 6,3%. Это значение сравнивают с рекомендуемым диапазоном производителя. Обычно допуск составляет ±0,5%, то есть для номиналки 5% приемлемый диапазон 4,5–5,5%.
Если концентрация ниже нормы, в ванну доливают концентрат. Добавляют небольшие порции (50–100 мл на 10 литров ванны), перемешивают 1–2 минуты и повторно измеряют. Цикл повторяют до достижения целевого значения. Если концентрация выше нормы, добавляют воду той же температуры малыми порциями и также контролируют результат.
Ведение журнала замеров крайне важно. Записывают дату, время, номер ванны (если их несколько на участке), показание Brix, пересчитанный процент и проведенную коррекцию. По истории видно, с какой скоростью меняется концентрация в ванне. Например, если каждую неделю концентрация падает на 0,5–1,0%, это указывает на вынос эмульсии на деталях, испарение воды или утечку из системы. На основе этого тренда можно оптимизировать частоту долива и снизить расходы.

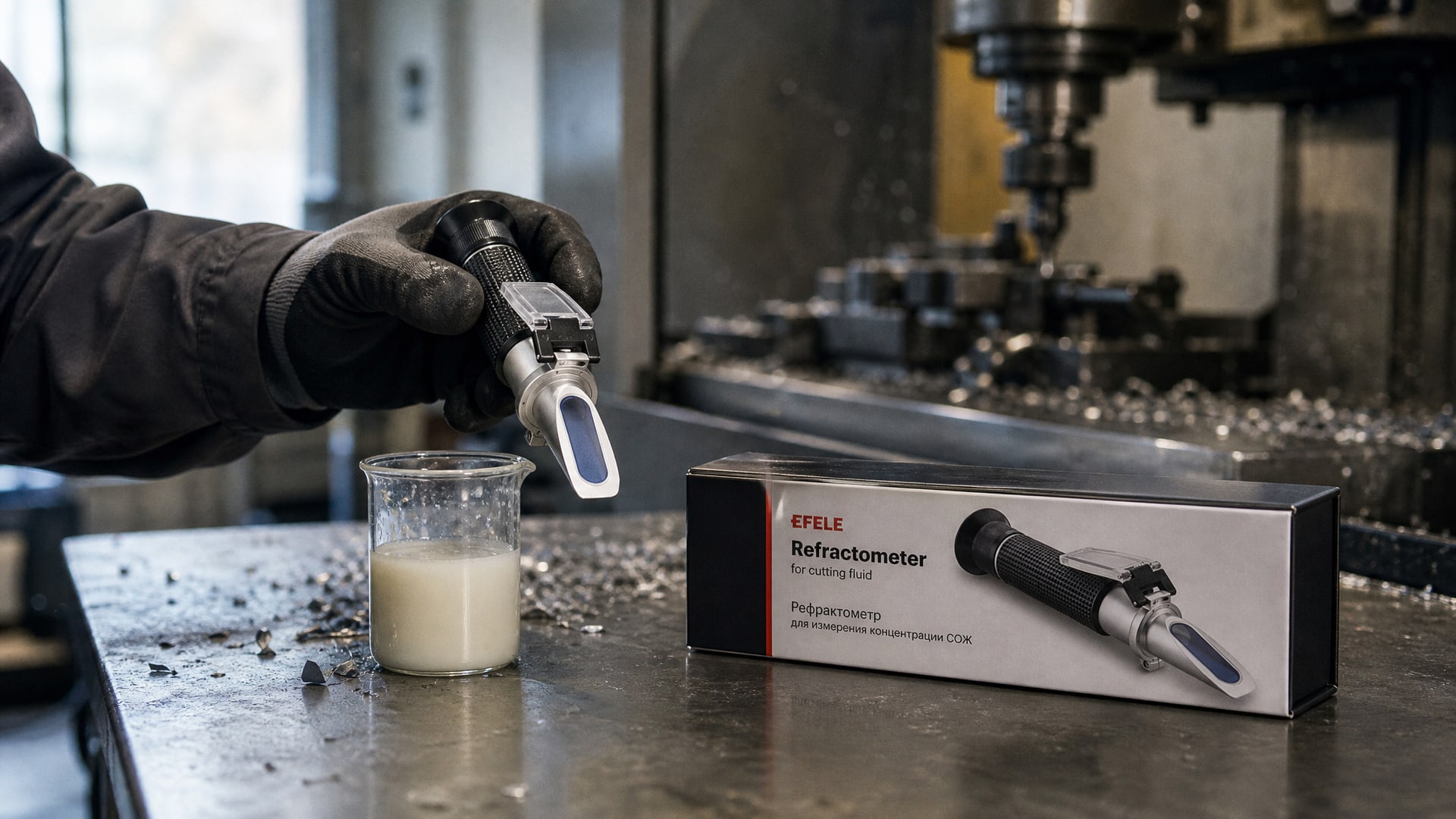

Для точного контроля концентрации СОЖ на производстве рекомендуется использовать портативный ручной рефрактометр EFELE с диапазоном измерения Brix 0–20%. Прибор имеет четкую шкалу, надежный механизм и легко калибруется на водопроводной воде, что упрощает адаптацию под местные условия. Закупщики возвращаются к таким универсальным приборам второй год подряд именно потому, что они дают стабильный результат и не требуют специального обслуживания.
Экономия и оптимизация расхода СОЖ через регулярный контроль
Систематический контроль концентрации дает ощутимый эффект на себестоимость обработки.

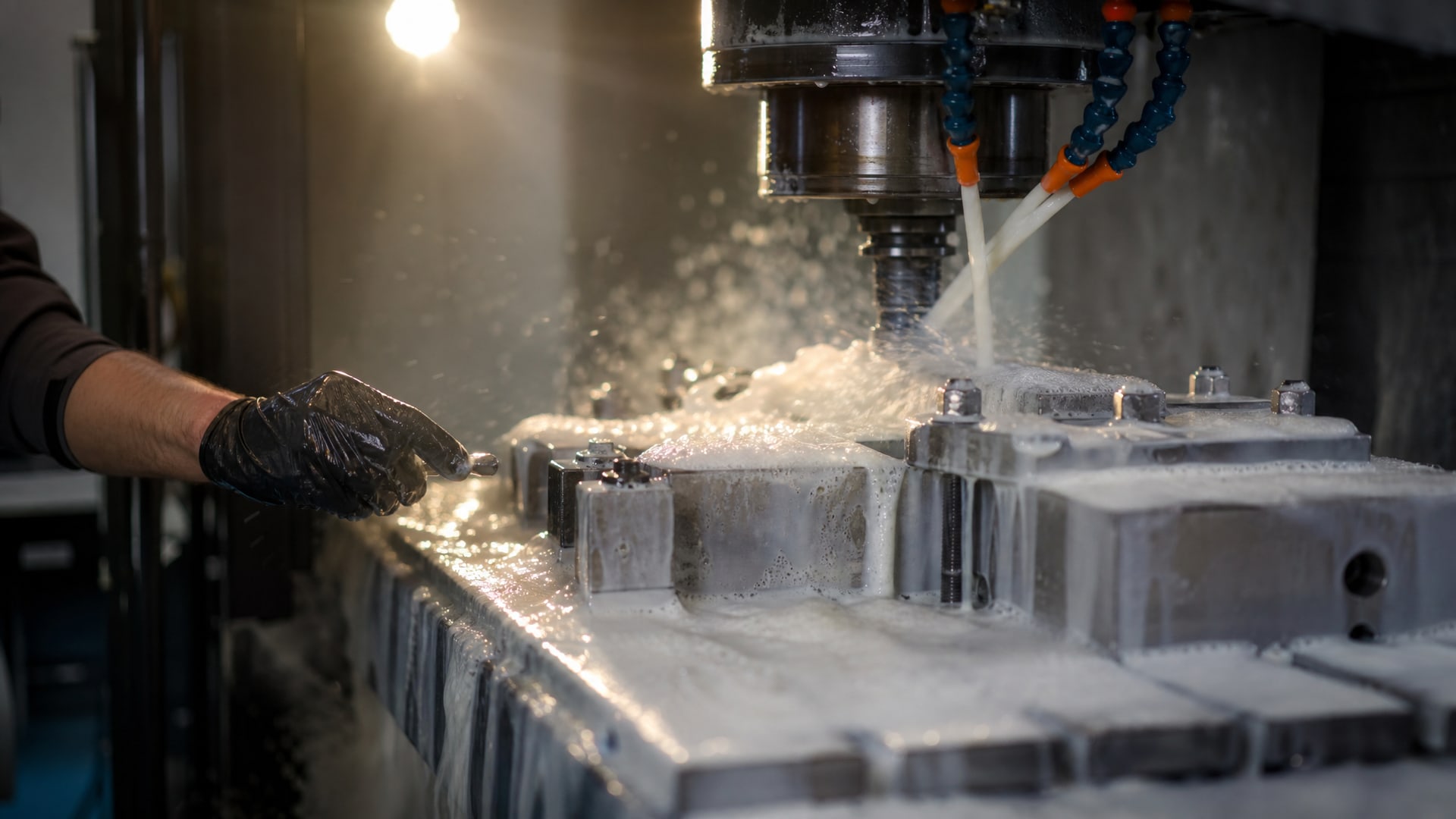

Если ванна хронически переконцентрирована (например, 7% вместо 5%), затраты на концентрат выше, чем нужно, а охлаждающие и смазывающие свойства зачастую не улучшаются пропорционально увеличению расхода. Наоборот, избыток активных веществ может привести к пене, ускоренному окислению или образованию отложений на направляющих.
Если ванна недоконцентрирована (3% вместо 5%), эмульсия слабо защищает инструмент и детали, возрастает износ, растет брак, растягивается время обработки. Закупщики и инженеры зачастую компенсируют это дополнительными доливами, в результате тратя больше концентрата «вслепую», чем могли бы при правильной дозировке.
Исследования показывают, что предприятия, внедрившие еженедельный контроль рефрактометром, снижали затраты на СОЖ на 15–25% в первый год. Причины: - Исключение переконцентрации - концентрат не теряется впустую. - Поддержание стабильности - инструмент работает предсказуемо, меньше отказов и переделок. - Раннее выявление проблем - видно, что ванна быстро теряет концентрацию, можно найти утечку или отрегулировать систему. - Продление жизни эмульсии - при правильной концентрации и регулярном контроле загрязнений ванна служит дольше, нужны реже полные смены.
На участках, где контроль ведется в расчетной форме (журнал + график), можно прогнозировать момент плановой смены эмульсии, согласовать закупку концентрата и избежать срывов сроков из-за неожиданного истощения ванны. Это особенно ценно для небольших производств, где буфер свободных средств минимален.
Выбор рефрактометра: параметры, диапазоны и адаптация под СОЖ
На рынке представлены ручные (механические) и цифровые (электронные) рефрактометры.
Для контроля СОЖ чаще всего достаточно ручного прибора: он дешевле, не требует батарей, более надежен в цеховых условиях (пыль, вибрация, влажность). Цифровые модели точнее и удобнее для учета больших объемов данных, но их цена выше в 3–5 раз.
Главный критерий выбора - диапазон шкалы. Для эмульсионных СОЖ обычно подходят приборы с диапазоном 0–10 °Bx или 0–32 °Bx. Диапазон 0–10 используют, если рабочая концентрация 3–5%, так как большая часть шкалы не будет задействована (низкая точность). Диапазон 0–32 универсальнее, но при концентрации 3–5% показания будут в нижней трети шкалы, и точность снова падает. Оптимальный выбор - такой диапазон, при котором рабочее значение попадает в среднюю треть шкалы.
Второй параметр - наличие автоматической температурной компенсации (ATC). Если ее нет, образец каждый раз приходится доводить до 20 °C, что требует дополнительного времени и посуды. С ATC этот шаг пропускают, и измерение становится быстрее. Однако не все приборы с ATC работают по одному алгоритму; перед покупкой стоит проверить, компенсирует ли прибор именно в диапазоне рабочих температур цеха.
Третий момент - материал призмы. Обычно используется стекло, но для абразивных сред (шлифовка, полировка) иногда требуется сапфировая призма (дороже, но устойчивее к царапинам). Для большинства токарных и фрезерных производств стеклянная призма вполне подходит.
После выбора прибора его адаптируют под конкретную СОЖ: получают коэффициент пересчета из паспорта, готовят две-три контрольные смеси разных концентраций (например, 3%, 5%, 7%), измеряют их на рефрактометре и проверяют, совпадают ли вычисленные значения. Если совпадают - коэффициент верен, прибор готов к работе. Если нет - проверяют качество воды, повторяют калибровку и консультируются с производителем СОЖ.
Частые ошибки при контроле СОЖ рефрактометром
Даже опытные операторы допускают систематические ошибки.
Первая и самая распространенная - вера в то, что показание Brix прямо равно проценту концентрации. Это приводит к недоконцентрации и качественным проблемам на этапе обработки. Вторая ошибка - использование универсального коэффициента «1,0» или «2,0» вместо конкретного значения для данной СОЖ. Результат тот же: смещенная концентрация.
Третья ошибка - калибровка на другой воде. Если регион с жесткой водой, и калибровка была на дистиллированной, показания будут систематически завышены. Четвертая - отбор пробы из неправильного места (из струи, с поверхности). Пятая - игнорирование грязной призмы. Шестая - измерение горячего или холодного образца без компенсации (если в приборе нет ATC).
Седьмая, менее очевидная ошибка - разовое измерение без журнала. Если контролируют только в момент замены ванны или при подозрении на проблему, тренд не видно, и упускают моменты, когда концентрация начинает падать. Восьмая ошибка - принятие решения о корректировке только по одному замеру. Если показание выглядит странно, нужно повторить измерение; может быть, образец был загрязнен или прибор сбился.
Часто задаваемые вопросы
Почему рефрактометр показывает не тот процент, что я жду?
Потому что рефрактометр измеряет Brix (показатель преломления), а не процент напрямую. Процент вычисляют, умножив Brix на коэффициент пересчета конкретного продукта. Коэффициент указан в техпаспорте СОЖ (refractometer factor). Если его нет, проверьте паспорт или свяжитесь с производителем. Без коэффициента контроль невозможен.
Как часто нужно проверять концентрацию СОЖ?
На большинстве участков рекомендуется еженедельный контроль или даже два раза в неделю, если ванна большая и используется интенсивно. Если видна быстрая потеря концентрации (более 1% в неделю), частоту увеличивают до ежедневной, чтобы выявить утечку или другую проблему. Журнал с историей замеров показывает, нужна ли коррекция.
Можно ли калибровать рефрактометр на водопроводной воде вместо дистиллированной?
Да, более того - рекомендуется. Если СОЖ готовят именно на водопроводной воде (жесткой, с минералами), то и калибровку делают на ней. Если калибровать на дистиллированной, возникнет систематическая ошибка, и все последующие замеры будут смещены.
Почему после долива воды показания рефрактометра «плавают»?
После долива воды и перемешивания нужно дать ванне 2–3 минуты на отстой и выравнивание концентрации. Если мешать и сразу измерять, эмульсия не успеет перемешаться, и пробы будут неоднородными. Кроме того, температура при смешивании может измениться, что также влияет на показание (если в приборе нет ATC).
Как отличить норму от переконцентрации?
Получите из паспорта СОЖ рекомендуемый диапазон концентрации (например, 4,5–5,5%). Измерьте, пересчитайте через коэффициент. Если результат выше верхней границы, это переконцентрация; добавьте воду малыми порциями и повторно проверьте. Если ниже нижней границы - недоконцентрация; добавьте концентрат.
Заключение
Рефрактометр - это не универсальный волшебный инструмент, а точный измеритель, который работает только при соблюдении трех условий: правильное калибрование на нужной воде, знание коэффициента пересчета конкретной СОЖ и регулярное ведение журнала замеров. Преодолев первоначальное недоумение с Brix и коэффициентами, закупщик и инженер получают мощный рычаг для оптимизации затрат и стабильности обработки. Контроль концентрации один раз в неделю - это инвестиция в качество и экономию, которая окупается в первый же месяц через снижение брака и перерасхода концентрата.
Первый практический шаг: запросите у поставщика СОЖ официальный техпаспорт с указанием refractometer factor и рекомендуемого диапазона концентрации. Выберите ручной рефрактометр с диапазоном, соответствующим вашей эмульсии (0–10 или 0–32 Brix). Проведите калибровку на той воде, которая фактически используется в вашем цехе, и начните вести журнал еженедельных замеров. Через месяц вы увидите тренд и поймете, насколько эффективнее работает система при контроле.
