При контроле концентрации смазочно-охлаждающих жидкостей (СОЖ) технические специалисты сталкиваются с вопросом: какой метод выбрать - градус Брикса или показатель преломления, и почему режим замера так влияет на точность результатов? Оба метода используют один инструмент (рефрактометр), но дают разные результаты и требуют разного подхода к интерпретации данных. Главное отличие: Brix показывает условную массовую долю растворенных веществ, тогда как показатель преломления - физическая величина, которая требует пересчета в процент концентрации через уникальный для каждой эмульсии коэффициент рефракции. Температура замера (строго 20 ± 0,3 °С) становится ключевым условием: даже отклонение на 1 градус смещает показатель преломления на 0,0002 единицы, что искажает концентрацию на 0,2-0,5 %.
Статья предназначена для инженеров, технических специалистов и закупщиков промышленного сектора, отвечающих за контроль эмульсии на производстве. Вы узнаете различия между методами, поймете роль температуры и коэффициента рефракции, получите пошаговую методику калибровки и подготовки пробы.
Основные понятия: Brix и показатель преломления
Brix (градус Брикса) - условная единица, разработанная для измерения содержания сахара в растворах.
Один градус Брикса равен одному грамму сахарозы на 100 граммов раствора. Для смазочно-охлаждающих жидкостей Brix отражает суммарную концентрацию активных веществ: поверхностно-активных веществ (ПАВ), неорганических солей, органических компонентов и других растворенных веществ. Ключевое ограничение: это не селективное измерение - рефрактометр не различает эмульгатор от солей, от синтетических компонентов.
Показатель преломления (nD или n) - это физическая величина, описывающая, как луч света изменяет направление при переходе из воздуха в жидкость. Рефрактометр измеряет показатель преломления на границе раздела фаз (видна четкая линия между светлым и темным полями в окуляре). Оба метода используют один инструмент, но интерпретация шкалы разная: шкала в Brix переводит показатель преломления в условные единицы, тогда как шкала в % требует применения индивидуального калибровочного графика.
Практическое следствие: если рефрактометр показал 5 °Brix, это не значит 5% концентрации. Для пересчета требуется коэффициент рефракции (может быть 1.2, 1.5 или иным), который определяется для каждой марки СОЖ отдельно. Без пересчета ошибка составит 1-3% абсолютно, что нарушает технологический процесс.
Температура замера: почему 20 °С принципиален для контроля концентрации
Температура - не просто рекомендация, а жесткое требование методики.
Все рефрактометры откалиброваны на 20 °С, и показатель преломления жидкости напрямую зависит от температуры.
Величина влияния: каждый градус Цельсия смещает показатель преломления на 0,0002 единицы nD. Для СОЖ это соответствует смещению концентрации на 0,2-0,5 % в зависимости от диапазона шкалы прибора.
Требование нормативной методики: замер проводят при 20 ± 0,3 °С. Допуск всего ±0,3 градуса означает, что при температуре 23 °С результат требует коррекции.
Формула поправки при отклонении: n = n₂₀ + (20 - t) × 0,0002, где n - скорректированный показатель преломления, n₂₀ - измеренное значение, t - температура при замере в °С.
Пример: если показание 1.3450 получено при 24 °С, поправка = (20 − 24) × 0,0002 = −0,0008, скорректированное значение = 1.3442. Эта разница может сместить интерпретацию концентрации на 0,3-0,5%.
Автоматическая компенсация: современные рефрактометры часто имеют встроенный датчик и автоматическую температурную компенсацию (АТК). Однако это работает в пределах ±5 °С от 20 °С, указанных в паспорте. При сильном отклонении условий окружающей среды рекомендуется повторить калибровку на воде.
От показания прибора к реальной концентрации: коэффициент рефракции
Коэффициент рефракции (обозначается K, K(реф) или Kref) преобразует показание рефрактометра в реальную концентрацию эмульсии в процентах.
Это не универсальная постоянная, а индивидуальная характеристика каждой марки СОЖ.
Почему он разный: Показатель преломления зависит от химического состава жидкости. Каждая марка СОЖ имеет уникальный рецепт (соотношение воды, масла, ПАВ, ингибиторов, антикоррозионных присадок), поэтому одна и та же концентрация разных эмульсий дает разные показатели преломления.
Формула расчета: C(факт) = R × K(реф), где C(факт) - реальная концентрация в %, R - показание прибора (в % по шкале или в °Brix), K(реф) - коэффициент рефракции.
Числовой пример: У вас есть минеральная эмульсия с коэффициентом K = 1.25. - При показании 8%, фактическая концентрация = 8 / 1.25 = 6.4%. - При показании 10%, фактическая концентрация = 10 / 1.25 = 8%.
Если игнорировать коэффициент и считать показание реальной концентрацией, ошибка составит 1.6-2%, что нарушает технологические допуски.
Откуда взять коэффициент: Производитель СОЖ обычно указывает K в техническом паспорте или рекомендациях по контролю. Если указаний нет, коэффициент определяют экспериментально при калибровке рефрактометра (см. следующий раздел).
Калибровка рефрактометра: пошаговая методика и подготовка пробы

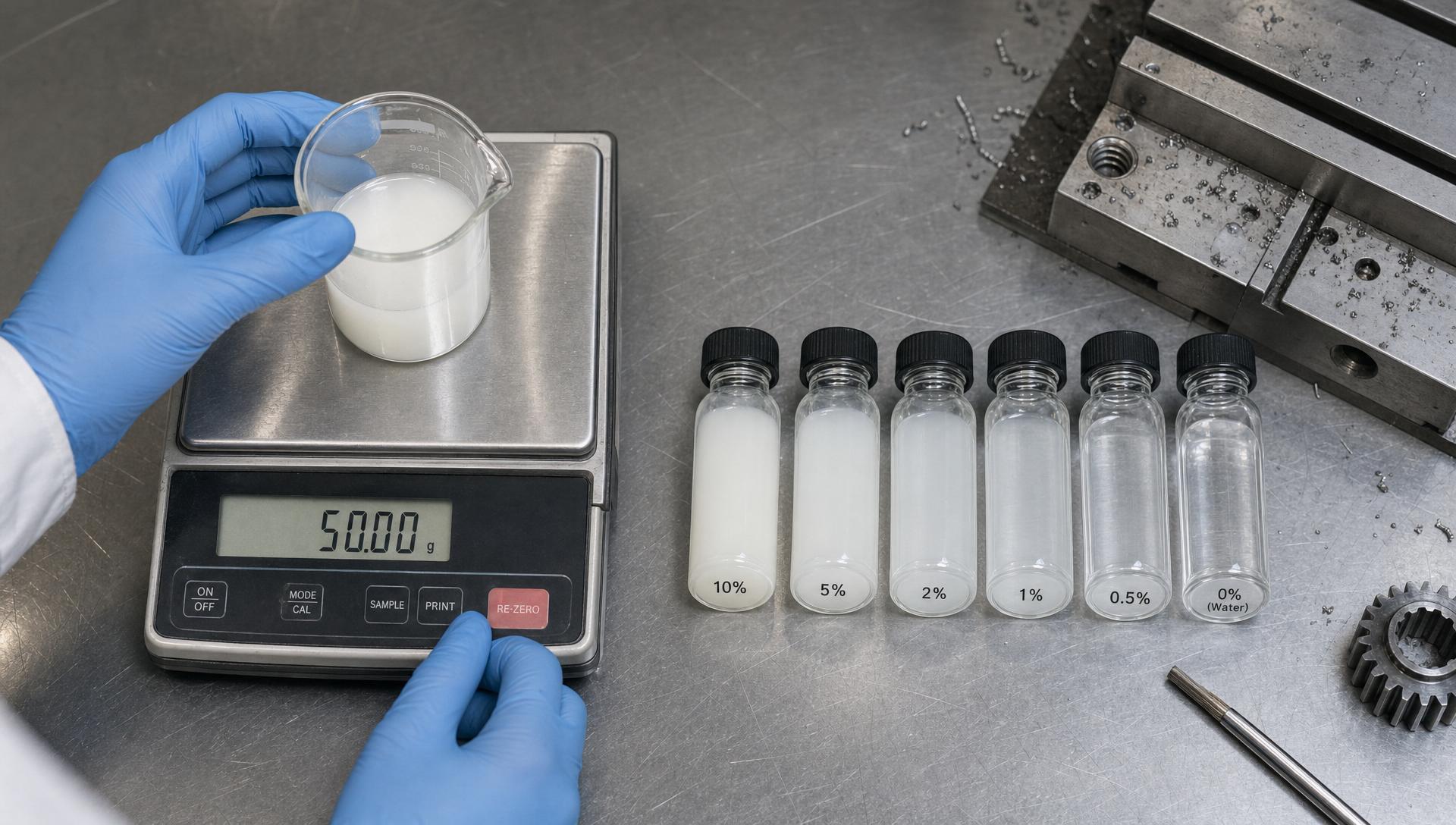

Подготовка эталонных образцов
Готовят серию образцов известной концентрации: 5%, 10%, 15% от номинальной эмульсии. Если СОЖ рекомендуется применять при 8%, готовят именно эти три точки для полного охвата рабочего диапазона.
Процедура: - Взвешивают отмеренный объем концентрата (неразбавленной эмульсии). - Добавляют дистиллированную воду, тщательно перемешивают механическим способом (не ультразвуком, чтобы не повредить поверхностно-активные вещества). - Дают образцам отстояться 24 часа при комнатной температуре.
Проверка и калибровка прибора

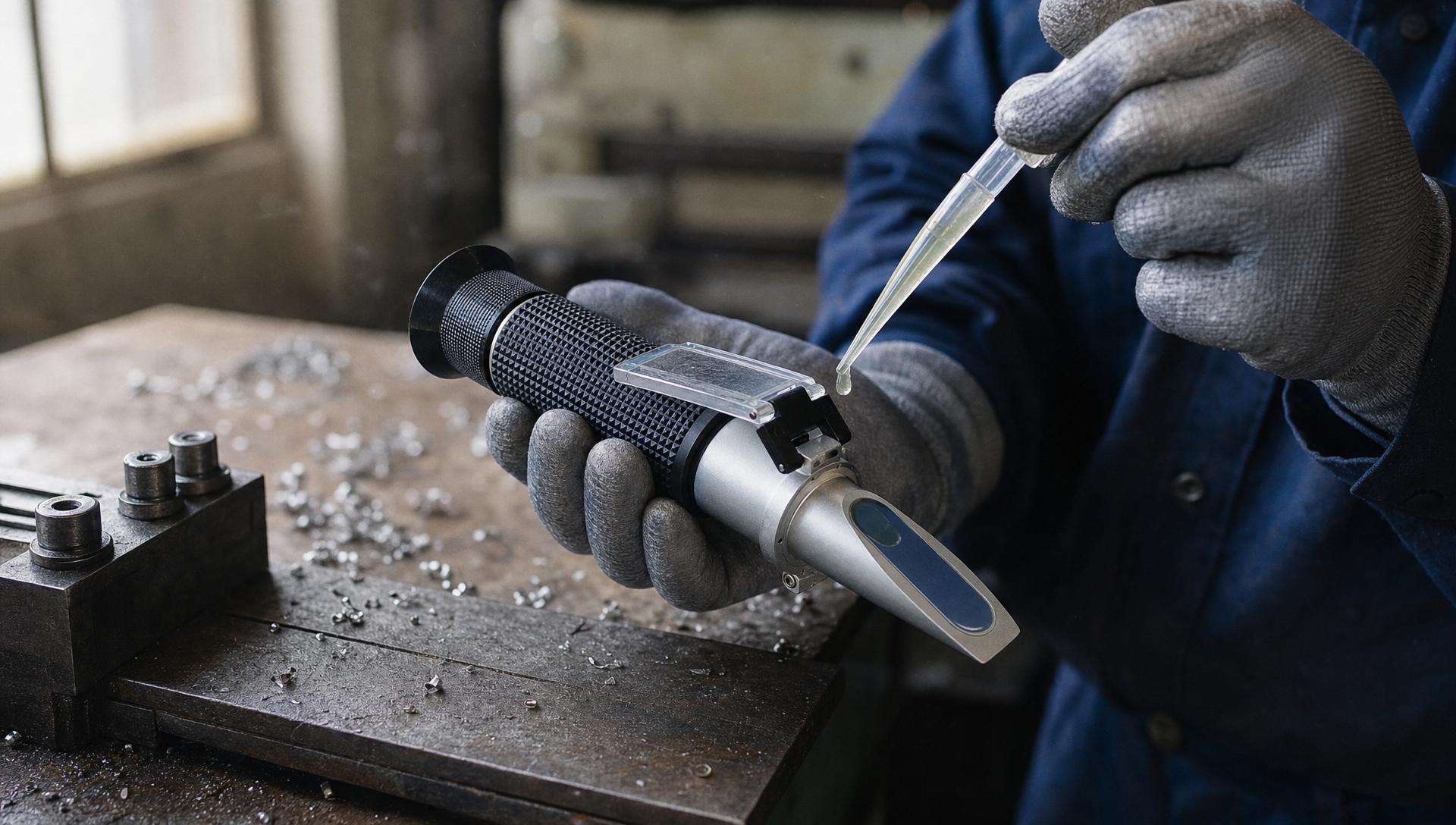

Наносят дистиллированную воду на оптическую поверхность.
Закрывают крышку, смотрят в окуляр - шкала должна показать ноль °Brix или 0%.
Если отклонение > 0,2 °Brix, подстраивают винт калибровки (обычно расположен сбоку прибора).
Измерение образцов
Для каждого образца: - Снимают три независимых замера. - Записывают среднее значение. - Фиксируют температуру замера (должна быть близка к 20 °С; при отклонении > 0,5 °С применяют поправку).
Построение графика и определение коэффициента
По полученным данным строят график: реальная концентрация (ось Y, %) vs. показание прибора (ось X, в °Brix или %). Идеально - прямая линия: Y = a × X + b, где коэффициент K(реф) связан с угловым коэффициентом a обратной зависимостью.
Подготовка пробы к замеру
Отстаивание (24 часа): пробу оставляют в спокойном состоянии; масло плывет вверх, соли и примеси оседают на дно, вода с ПАВ занимает средний слой.
Центрифугирование (альтернатива): пробу центрифугируют при 1500-3000 g в течение 5-10 минут. Быстрее отстаивания, но требует оборудования.
Отбор пробы для замера: берут из средней части жидкости, избегая касания дна и верхнего слоя масла. Если видны взвеси, пропускают через бумажный фильтр (размер ячейки 100-200 мкм).
Установление температурного режима: пробу и прибор выдерживают при 20 °С (или близкой температуре с последующей коррекцией) не менее 30-60 минут перед замером.
Типичные ошибки при контроле концентрации
Ошибка 1: игнорирование коэффициента рефракции.
Самая частая ошибка - считать показание прибора окончательной концентрацией без пересчета. Результат: недоконтроль (реальная концентрация ниже требуемой) или перерасход концентрата. Решение: всегда проверяйте коэффициент в паспорте СОЖ перед расчетом.
Ошибка 2: замер без учета температуры. Рефрактометр чувствителен к отклонениям от 20 °С. Замер при 25 °С вместо 20 °С смещает результат на 0,8-2 %. Причина часто: спешка в цехе, замер без выдержки пробы при нужной температуре. Решение: выделите в лаборатории стабильную по температуре зону.
Ошибка 3: замер эмульсии прямо из ванны. Всплывшее масло, отделившиеся соли, механические примеси меняют показатель преломления на ±2-5%. Решение: всегда отстаивайте или центрифугируйте пробу перед замером.
Ошибка 4: использование старого коэффициента для новой партии. Партии одной марки от одного производителя могут слегка различаться в составе. Привычка использовать старый коэффициент приводит к накопленной ошибке. Решение: калибруйте рефрактометр не реже чем раз в квартал и при смене партии.
Ошибка 5: полное доверие автоматической компенсации при крайних условиях. АТК работает в диапазоне ±5 °С. При температуре в цехе 30 °С может дать сбой. Решение: при сильных отклонениях проверьте нулевую точку прибора на воде.
Выбор метода: Brix или показатель преломления в процентах
Когда использовать Brix: - Для быстрой ориентировочной оценки на производстве (прибор сразу показывает °Brix по универсальной шкале, без предварительной калибровки). - Для систематического мониторинга изменения концентрации во времени, если построен индивидуальный калибровочный график.
Ограничение Brix: не дает точной концентрации без пересчета через коэффициент K(реф).
Когда использовать показатель преломления в %: - Для точного контроля с документированием результатов (показание легче связать с технологическим допуском в %). - Для многоассортиментного производства (каждой марке СОЖ - свой калибровочный график).
Совет инженера: выбор рефрактометра для надежного контроля
На практике производство часто сталкивается с ситуацией, когда ошибки в контроле концентрации приводят к перерасходу концентрата или, наоборот, к недоконтролю, нарушающему качество продукции. Инженер получает задачу: обеспечить надежный контроль для нескольких марок эмульсий при колебаниях температуры в цехе (20-28 °С). Решение: выбор рефрактометра, специально предназначенного для контроля СОЖ, с автоматической компенсацией температуры в диапазоне ±5 °С и встроенной шкалой для эмульсий (например, EFELE Рефрактометр для СОЖ с диапазоном Brix 0-20%). Такой прибор интегрирует методику калибровки, обеспечивает понятные шкалы и стабильность показаний при колебаниях температуры, что исключает большую часть ошибок, связанных с неправильным пересчетом и температурными отклонениями. Результат: после однократной калибровки для каждой марки концентрата контроль становится повторяемым, ошибки из-за температурных факторов минимизируются.
Часто задаваемые вопросы
Как точно температура влияет на результаты замера?
Показатель преломления уменьшается на 0,0002 единицы nD при увеличении температуры на один градус Цельсия. Для СОЖ это означает смещение концентрации на 0,2-0,5%. Замер при 24 °С вместо 20 °С может исказить результат на 0,8-2%. Современные рефрактометры имеют автоматическую компенсацию, но она работает в ограниченном диапазоне (±5 °С). При большем отклонении нужна повторная калибровка прибора на воде.
Почему показание рефрактометра не равно реальной концентрации эмульсии?
Потому что рефрактометр измеряет показатель преломления, который зависит от всех растворенных веществ, но не является линейной функцией концентрации. Каждая марка СОЖ имеет свой коэффициент преломления. Одна и та же концентрация 10% разных эмульсий дает разные показания прибора. Для пересчета используют коэффициент рефракции K(реф), определяемый экспериментально.
Можно ли применять один рефрактометр для разных марок смазочно-охлаждающих жидкостей?
Да, прибор работает одинаково хорошо для любой жидкости (принцип физический). Однако для каждой марки СОЖ нужен собственный калибровочный график и коэффициент K(реф). При переходе на другую марку требуется перекалибровка. На практике удобно иметь несколько приборов, каждый с фиксированной калибровкой под одну марку.
Как часто требуется калибровка рефрактометра?
Минимум один раз в квартал при стабильных условиях. Обязательно при смене партии концентрата (даже одной марки), при смене ванны и при перевозке прибора. Перед каждой сменой рекомендуется проверить нулевую точку на воде (занимает 2 минуты и может спасти от серьезных ошибок).
Какой метод точнее: Brix или процентная шкала?
Оба имеют одинаковую точность при правильной калибровке (основаны на одном физическом принципе). Разница в удобстве интерпретации. С калибровочным графиком метод в % дает результат, прямо соответствующий технологическому допуску. Brix требует дополнительного пересчета, поэтому в производстве чаще используют процентную шкалу.
Заключение
Выбор между Brix и показателем преломления для контроля концентрации эмульсии начинается с понимания физических основ: оба метода используют рефрактометр, но интерпретируют результаты по-разному. Brix - это условная массовая доля растворенных веществ, требующая пересчета через уникальный для каждой СОЖ коэффициент K(реф); показатель преломления - физическая величина, переводимая в проценты через калибровочный график. Температура замера (20 ± 0,3 °С) остается ключевым условием: даже 1 градус отклонения смещает результат на 0,2-0,5%, требуя коррекции или повторной калибровки.
На практике надежный контроль строится на трех элементах: (1) построение индивидуального калибровочного графика для каждой марки СОЖ с определением коэффициента K(реф); (2) строгое соблюдение температурного режима 20 °С и правильная подготовка пробы (отстаивание 24 часа, фильтрация при необходимости); (3) периодическая перекалибровка (минимум раз в квартал, обязательно при смене партии). Начните с выбора рефрактометра, специально предназначенного для контроля эмульсий, проведите калибровку при получении новой партии и зафиксируйте результаты в журнале контроля. После этого процесс становится стандартным и повторяемым, а ошибки, связанные с недоконтролем или перерасходом концентрата, снижаются до минимума.
