ОПУ (опорно-поворотное устройство) автокрана работает в экстремальных условиях: воспринимает вертикальные нагрузки при повороте платформы, подвергается воздействию пыли, влаги и перепадов температур. Традиционная жидкая смазка вымывается, пыль прилипает и ускоряет износ, задир грозит остановкой машины. Твердосмазочное покрытие решает эту проблему - оно наносится один раз и работает годами без пополнения, формируя на поверхности деталей тонкую нелипкую пленку толщиной до 30 мкм. Однако выбор состава (PTFE, дисульфид молибдена или их комбинация) критичен для долговечности. В этой статье разберем, какое покрытие и почему лучше подходит для конкретных условий ОПУ, на основе испытаний и данных производителей.
Материал адресован техническим специалистам, инженерам и закупщикам промышленного сектора, которые отвечают за надежность узлов автокранов и ищут эффективное решение между двумя основными типами покрытий.
Природа твердосмазочного покрытия и его отличия от жидкой смазки
Твердосмазочное покрытие (АТСП) - это полимерная композиция, в которой частицы твердых смазок (дисульфид молибдена, PTFE, графит) равномерно распределены в матрице.
При нанесении на поверхность она создает тонкую нелипкую пленку, которая одновременно снижает трение и защищает детали от коррозии и износа. Это фундаментальное отличие от жидкой смазки, которая требует постоянного пополнения и легко вымывается водой и пылью.
На ОПУ автокрана традиционная литиевая смазка быстро теряет эффективность: загрязнения (песок, пыль) внедряются в нее, разрушая защитный слой и превращаясь в абразив. При каждом повороте происходит микроскопический фреттинг-износ, а в зимних условиях смазка твердеет и затрудняет вращение. Твердосмазочное покрытие устраняет эти проблемы: оно не собирает пыль, не вымывается дождем и сохраняет скольжение в широком диапазоне температур.
Норматив расхода при нанесении составляет 55 г/м², что обеспечивает образование сплошного, однородного слоя. Для ОПУ с внутренним диаметром 300–500 мм это означает, что даже при двойной обработке расход материала остается экономичным в сравнении с постоянным переобслуживанием узла жидкой смазкой.
Дисульфид молибдена: максимальная нагрузочная способность
Дисульфид молибдена (MoS2) - слоистое неорганическое соединение, которое работает как твердая смазка благодаря низкому коэффициенту трения между своими слоями.
В составе антифрикционного твердосмазочного покрытия он обеспечивает несущую способность до 2500 МПа и работает в диапазоне температур от –180 до +440 °C.
Это свойство критично для ОПУ автокранов. При повороте платформы грузоподъемностью 50–100 тонн контактное давление между роликами опоры и беговой дорожкой поворотного кольца может достигать 1500–2200 МПа. Покрытие на основе MoS2 держит такую нагрузку без признаков задира и прилипания. Дополнительный плюс - в запыленной среде (строительная площадка, лесопилка, карьер) MoS2 не позволяет абразивным частицам прилипать к поверхности и проникать в контактную зону.
Температурный диапазон от –180 до +440 °C означает, что покрытие одинаково эффективно работает при морозе (Крайний Север, Урал) и при нагреве от солнца в условиях Средней Азии. Для сравнения, обычная пластичная смазка на основе литиевого мыла теряет текучесть уже при –30 °C.
При совместном использовании покрытия MoS2 и дополнительной смазки (например, если конструкция узла это допускает) коэффициент трения может снижаться в 3–4 раза против использования только смазки. Это означает лучший пусковой момент в холодный период и меньшую нагрузку на привод поворота.
PTFE: антиадгезионные свойства и химическая стойкость
Политетрафторэтилен (PTFE, или политетрафторэтилен) - фторсодержащий полимер с одним из самых низких коэффициентов трения среди известных материалов.
В составе твердосмазочного покрытия PTFE образует гидрофобный слой, который отталкивает воду, масло и загрязнения.
Для ОПУ автокранов это означает: сколько бы ни шел дождь, сколько бы ни было брызг масла от соседних агрегатов - вода и масло не будут прилипать к поверхности, а стечет вниз или испарится. Пыль и песок тоже не прилипают так активно, как к липкой поверхности, смазанной обычной смазкой. Это предотвращает образование абразивной пасты и продлевает ресурс опоры.
Покрытие на основе PTFE + MoS2 обеспечивает коррозийную защиту в соляном тумане (испытание по ISO 9227) свыше 672 часов. Это означает, что детали ОПУ, обработанные таким составом, выдержат многолетнюю эксплуатацию в прибрежных районах и в условиях, где используются противогололедные соли.
Рабочий диапазон этого типа покрытия: от –75 до +255 °C. Для ОПУ в климатических зонах России это достаточно (морозы редко опускаются ниже –50 °C в промышленных районах, а нагрев от солнца поверхности обычно не превышает +80 °C даже в жарких регионах).
Сравнение составов для условий ОПУ автокранов
| Параметр | PTFE + MoS2 | MoS2 + графит |
|---|---|---|
| Несущая способность (МПа) | 2700 | 2500 |
| Температурный диапазон | –75…+255 °C | –180…+440 °C |
| Коррозийная защита (ч) | свыше 672 | данные не указаны |
| Гидрофобность | Высокая | Средняя |
| Противозадирные свойства | Хорошие | Отличные |
| Адгезия к металлу | Хорошая | Хорошая |
| Норматив расхода (г/м²) | 55 | 55 |
Выбор в зависимости от условий работы:
Если ОПУ работает при нормальных температурах (–30…+60 °C), в пыльной среде и нужна максимальная защита от коррозии, оптимален состав PTFE + MoS2: он держит нагрузку, отталкивает загрязнения и долго противостоит ржавчине.
Если ОПУ эксплуатируется в экстремальных климатических условиях (Крайний Север, пустыня) или требуется максимальная противозадирная способность, предпочтительнее чистый MoS2 или MoS2 + графит с расширенным температурным диапазоном.
Если узел работает с периодическим контактом с агрессивными химическими средами (щелочи, кислоты, растворители - например, рядом с литейным цехом), гидрофобный PTFE будет лучшим выбором.
Ни один состав не является универсальным: решение должно приниматься с учетом максимального давления в контакте, температурного диапазона конкретной географии, запыленности среды и наличия дополнительной смазки в конструкции.
Применение твердосмазочного покрытия на ОПУ: практический алгоритм
Нанесение твердосмазочного покрытия на ОПУ требует соблюдения технологии, иначе заявленные свойства не раскроются.
Подготовка поверхности - первый критический этап. Поверхность детали должна быть очищена от ржавчины, масла и старого покрытия до металлического блеска. Рыхлая оксидная пленка, пыль или остатки смазки будут препятствовать адгезии (прилипанию) нового слоя. На ОПУ это особенно важно, потому что узел работает в открытой среде и на момент обработки может быть покрыт слоем окислов толщиной 50–100 мкм.

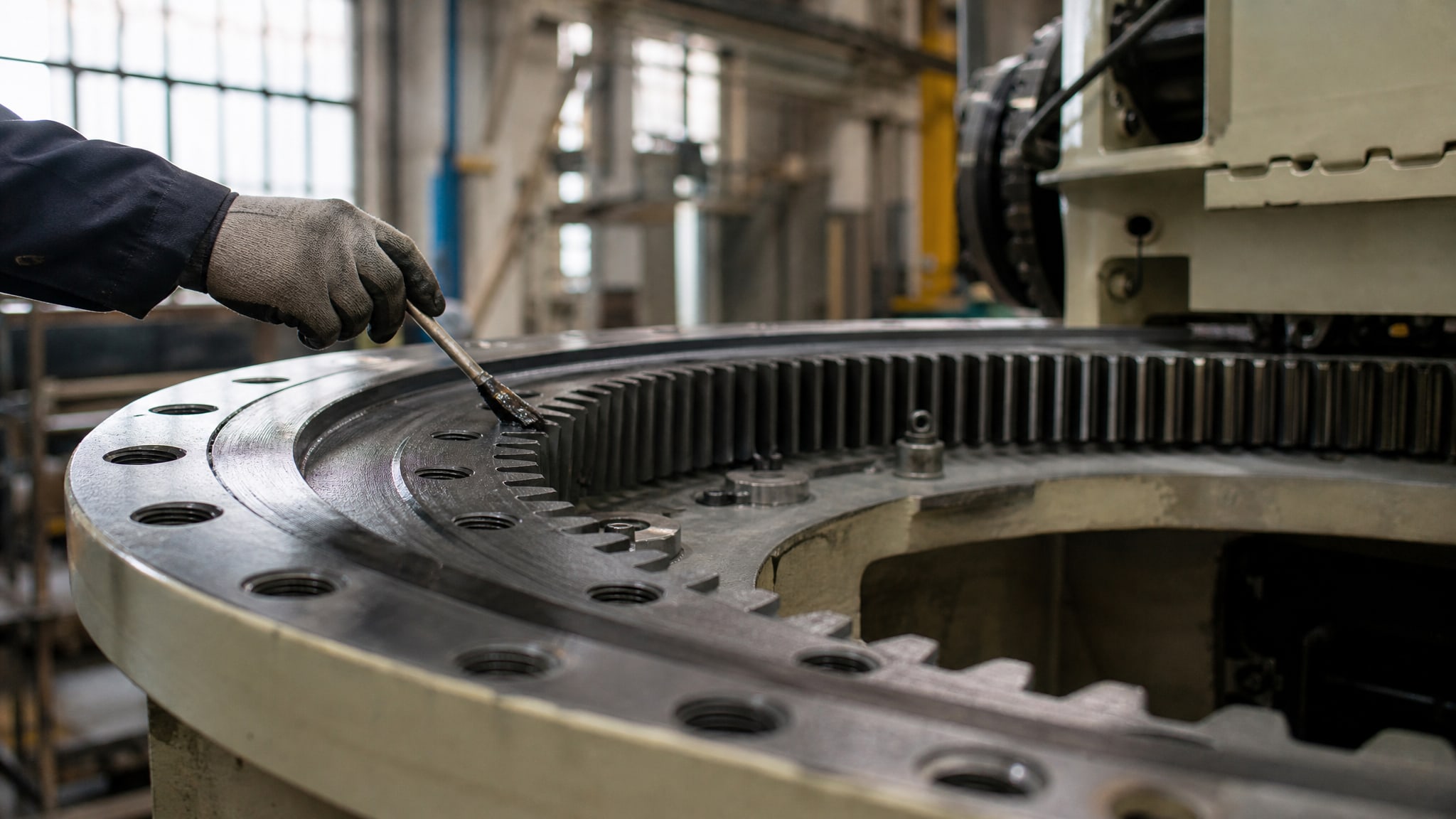

Нанесение производится распылением или кистью в тонком, равномерном слое. Здесь требуется опыт: слой толщиной 20–30 мкм достаточен, чтобы раскрыть все свойства (низкое трение, защита от коррозии). Слой толще 40 мкм не дает дополнительной защиты, а может потрескаться при полимеризации.
Полимеризация для состава PTFE + MoS2 идет при +200 °C в течение 40 минут. Это значит, что после нанесения деталь или узел помещается в камеру с контролем температуры. Если полимеризация произойдет неполностью (например, при +150 °C вместо +200 °C), покрытие останется мягким и легко сотрется при первых же оборотах. Для MoS2 + графит время отверждения при комнатной температуре может быть сокращено до 15 минут, что удобно для промышленных условий.

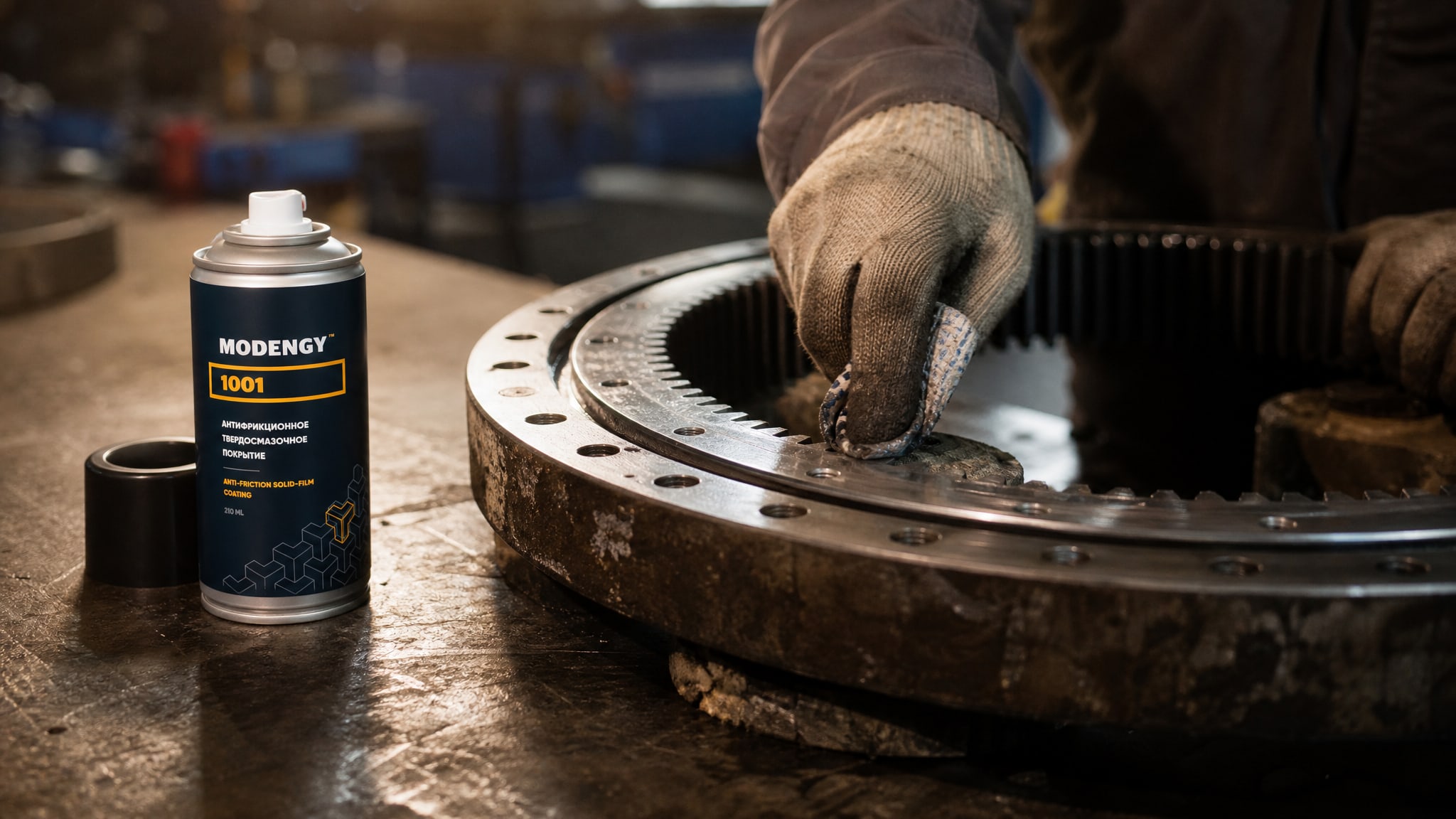

При защите ОПУ автокранов от износа и коррозии часто используют антифрикционное твердосмазочное покрытие MODENGY 1001 на основе дисульфида молибдена и графита. Оно обеспечивает длительную защиту в широком температурном диапазоне и хорошо держит высокие нагрузки, которые испытывает опора при повороте платформы с грузом.

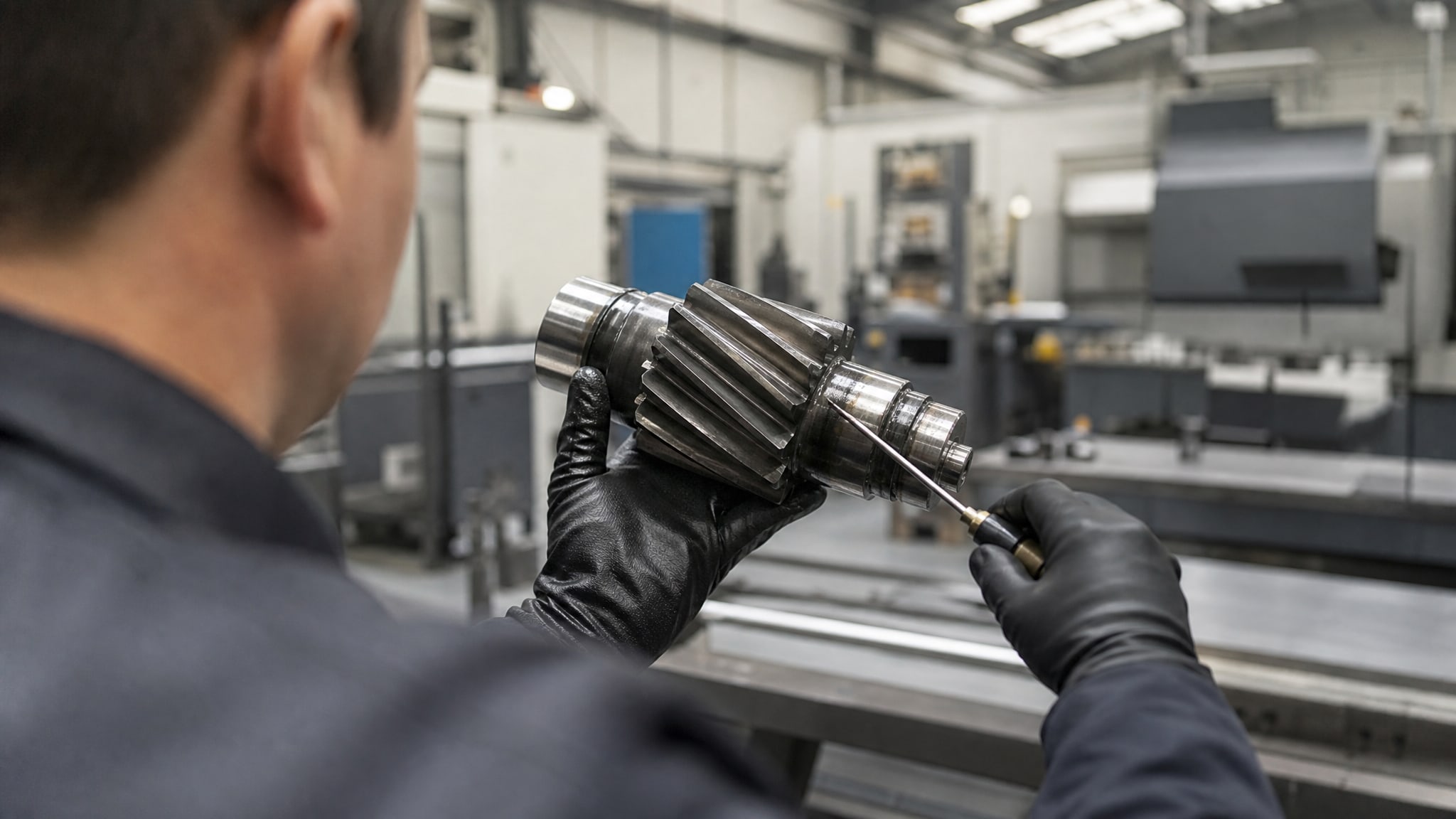

Проверка адгезии производится после полного отверждения: сгибание и механическое испытание помогают убедиться, что покрытие не отслаивается. Для критичных узлов рекомендуется испытание в соляном тумане (ISO 9227) продолжительностью не менее 240 часов.
Выбор состава в зависимости от режима работы ОПУ
Хотя ОПУ все работают по одному принципу (вращение при вертикальной нагрузке), варианты режима могут быть очень разными.
Алгоритм выбора покрытия:
Шаг 1: Уточни максимальное контактное давление. Если это 1200–1500 МПа (типичный диапазон для ОПУ грузоподъемностью 30–60 тонн), оба состава одинаково подходят. Если ожидается 1800+ МПа (сверхтяжелые краны), предпочти MoS2.
Шаг 2: Определи климатическую зону. Для Европейской России, Казахстана и Юга Сибири температурный диапазон PTFE + MoS2 (–75…+255 °C) достаточен. Для Крайнего Севера или Среднеазиатских пустынь нужен MoS2 + графит (–180…+440 °C).
Шаг 3: Оцени запыленность и наличие химических воздействий. Строительная площадка, лесопилка, карьер - высокая запыленность. Здесь гидрофобный PTFE будет лучше держать загрязнения. Прибрежная зона или литейный цех рядом - нужна максимальная коррозийная стойкость, то есть PTFE + MoS2 с проверкой по ISO 9227.
Шаг 4: Проверь, есть ли дополнительная смазка в конструкции. Если да, то PTFE + MoS2 даст синергетический эффект, снизив трение в 3–4 раза. Если нет (сухое скольжение), покрытие должно быть максимально стойким к нагрузке, то есть MoS2-ориентированное.

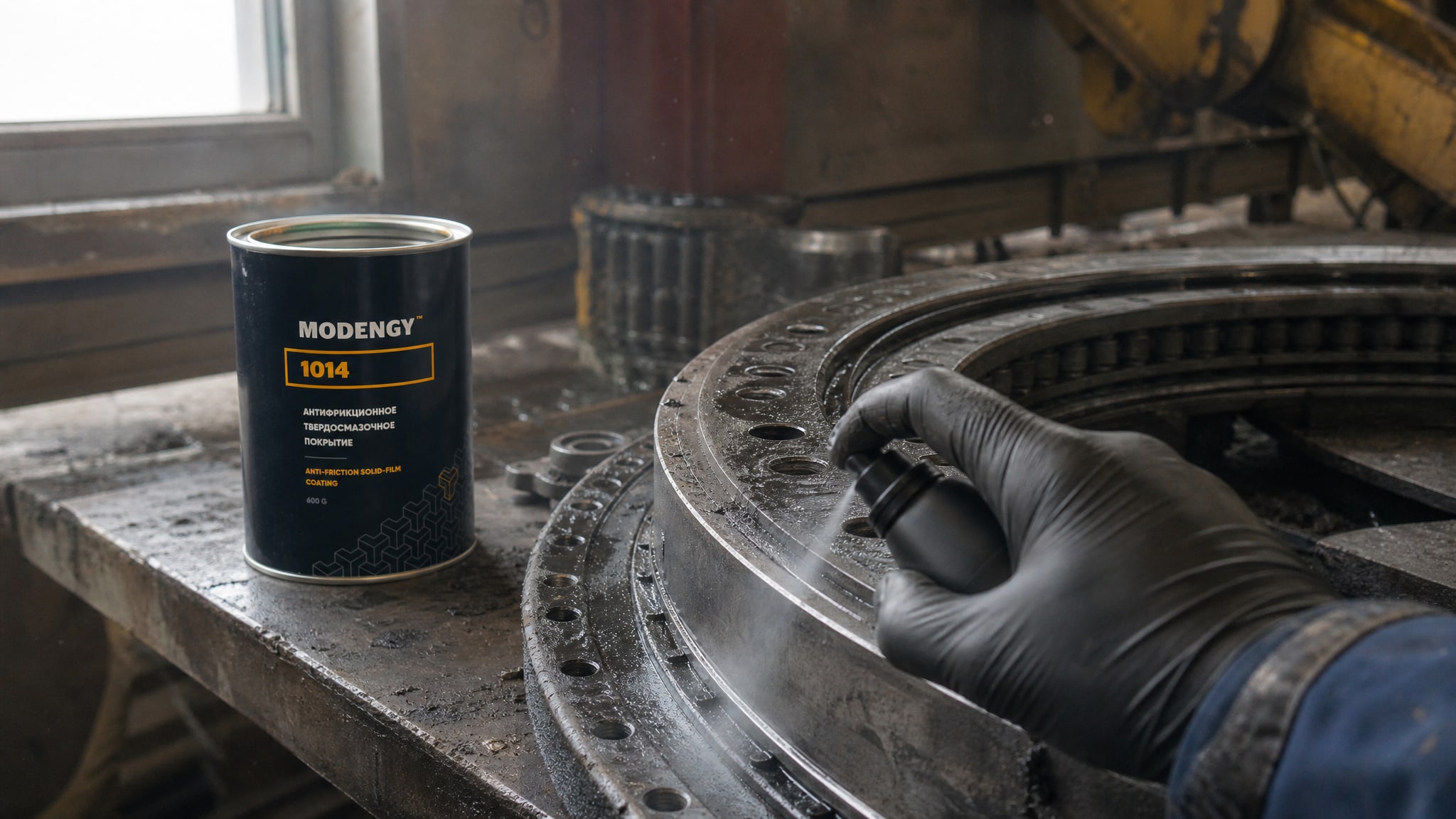

В случаях, когда требуется сочетание химической стойкости и гидрофобности, а также защита от износа в условиях частого контакта с влагой и щелочными средами, оптимальным выбором является покрытие MODENGY 1014, содержащее как PTFE, так и дисульфид молибдена. Такой комбинированный состав обеспечивает долгосрочную защиту опоры в агрессивных производственных окружениях.
Частые вопросы и ошибки при выборе
Можно ли использовать твердосмазочное покрытие без дополнительной смазки?
Да, в запыленной среде покрытие работает самостоятельно без жидкой или пластичной смазки. Однако если в конструкции узла есть зазоры, в которые предусмотрено попадание дополнительной смазки, то совместное применение может снизить трение на 30–40% и улучшить пусковой момент, особенно в холодный период. Выбор зависит от геометрии конкретной ОПУ.
PTFE и MoS2 - это одно и то же?
Нет. PTFE - это полимер с низким коэффициентом трения, который защищает от воды и загрязнений. Дисульфид молибдена - неорганическая твердая смазка, которая держит максимальные нагрузки и работает при экстремальных температурах. В покрытии они часто используются вместе для получения баланса между низким трением и высокой нагрузочной способностью.
Какая толщина покрытия оптимальна для ОПУ?
Оптимальная толщина слоя 20–30 мкм. Такой слой полностью раскрывает свойства (защита от коррозии, снижение трения) без переизбытка. Слой толще 40 мкм может потрескаться при полимеризации и будет легче отслаиваться при нагреве.
Нужно ли полимеризовать покрытие в камере или можно сушить на воздухе?
Для составов PTFE + MoS2 полимеризация при +200 °C, 40 минут - это норматив. Сушка на воздухе не даст достаточную твердость и адгезию. Для некоторых MoS2-содержащих составов допускается отверждение при комнатной температуре за 15 минут, но всегда следует сверять со спецификацией конкретного материала.
Как проверить качество нанесенного покрытия?
После полного отверждения нужно проверить адгезию: попробовать аккуратно поцарапать ногтем или пластиковым скребком. Если слой не отшелушивается, это хороший признак. Для критичных узлов рекомендуется испытание в соляном тумане (ISO 9227) в течение минимум 240 часов. Такое испытание гарантирует, что коррозийная защита выдержит годы эксплуатации в агрессивной среде.
Заключение
Выбор между PTFE и дисульфидом молибдена для ОПУ автокранов - это не вопрос «какой лучше», а вопрос «какой подходит именно для вашего режима работы». Дисульфид молибдена обеспечивает максимальную нагрузочную способность и работает в экстремальных температурах; PTFE добавляет гидрофобность, облегчает скольжение и защищает от налипания загрязнений. Комбинированные покрытия PTFE + MoS2 часто находят оптимальный баланс для большинства условий.
Прежде чем принимать решение, уточни максимальное контактное давление в узле, климатическую зону эксплуатации, степень запыленности и наличие дополнительной смазки. Затем согласуй выбор состава со спецификацией поставщика, убедись в соблюдении режима полимеризации и проведи испытание на адгезию и коррозийную стойкость. Такой подход гарантирует, что твердосмазочное покрытие будет работать в полную силу и ОПУ получит надежную защиту на многие годы.
