Вырубные прокладки - традиционный способ герметизации фланцевых соединений на трубопроводах и в системах высокого давления. Однако со временем они размягчаются, высыхают, теряют эластичность и начинают течь, особенно при тепловых циклах и вибрации. Замена прокладок фланцевых соединений требует остановки оборудования, слива или изоляции среды и трудозатрат. Анаэробные герметики предлагают альтернативу: они отверждаются без доступа воздуха между металлическими поверхностями, образуя прочную, устойчивую к вибрации пленку герметика. Но это решение работает далеко не везде - нужна жесткая металлическая поверхность с малым зазором и правильная подготовка. В этой статье разберем, когда можно отказаться от прокладок в пользу герметиков, какие ошибки приводят к повторной течи, и как выполнить замену правильно.
Когда анаэробный герметик подходит вместо прокладки

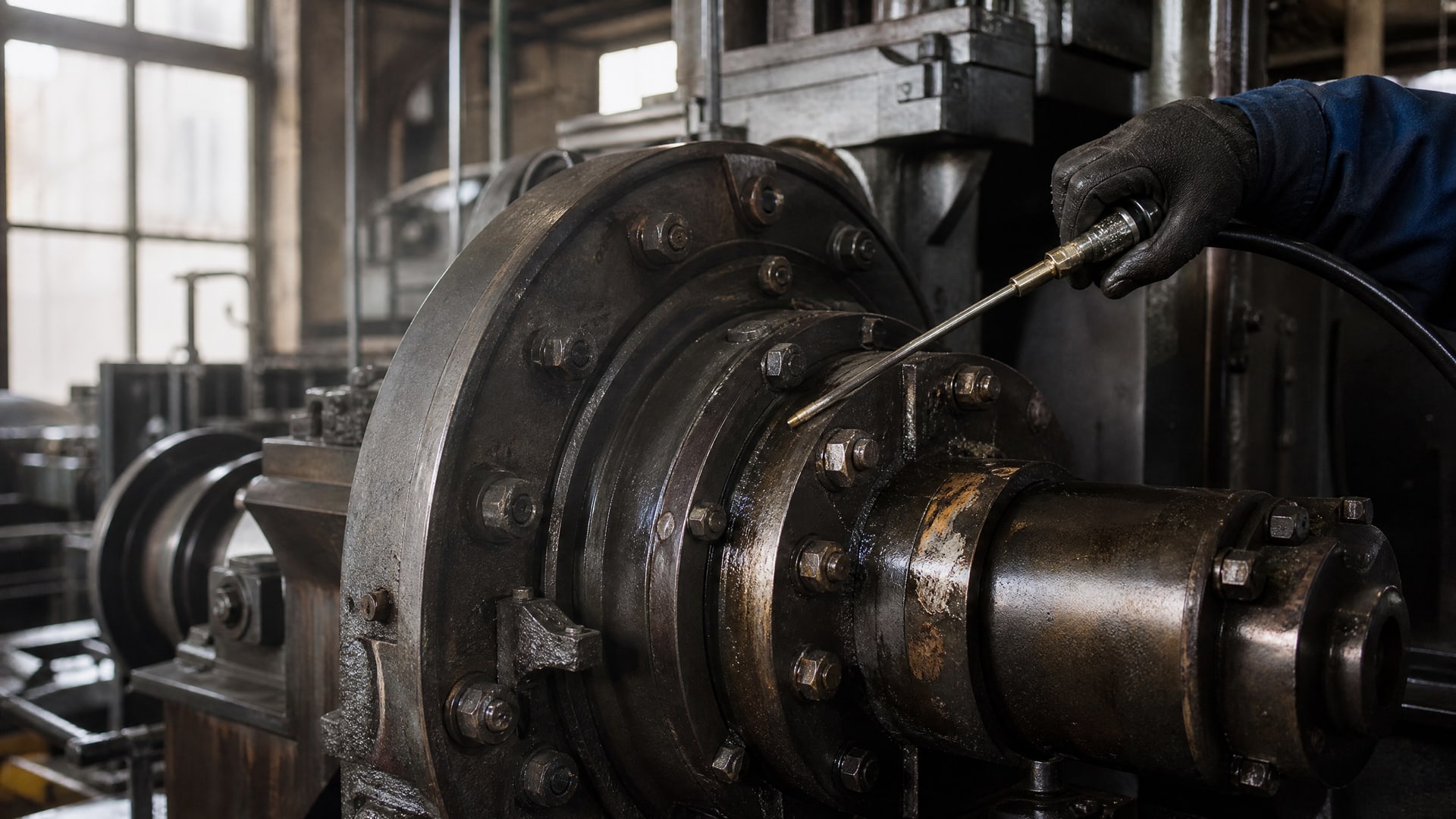

Жесткие металлические фланцы - основа, на которой работают анаэробные герметики.
Если фланец стальной, алюминиевый, чугунный или из цветного сплава, имеет ровную обработанную поверхность и находится в хорошем состоянии (без коррозии, раковин и перекоса), то герметик образует надежное уплотнение. Принцип прост: состав отверждается только в контакте с металлом, отсекая воздух, поэтому лучше всего работает в плотных, хорошо подогнанных соединениях.
Зазор между фланцами - главный параметр выбора. Для анаэробного герметика оптимален зазор до 0,5 мм. При большем зазоре герметик может не отвердеть равномерно, выдавиться из соединения или остаться вязким и неплотным. Если на фланцах предусмотрены паружи (выступы-направляющие), зазор дополнительно снижается, что улучшает герметизацию.
Замена вырубных прокладок фланцевых соединений герметиком целесообразна там, где раньше использовались паронитовые, резиновые, фторопластовые, графитовые, картонные и металлические прокладки. В этих случаях геометрия фланца уже рассчитана на малый зазор, и герметик легко их заменит. Но есть исключение: если конструкция задумана так, что прокладка должна сжиматься и деформироваться (как в некоторых подпорных или демпфирующих узлах), то герметик не подойдет - слой жидкого герметика не даст нужного сжатия, и соединение будет некорректным.
Рабочая среда также влияет на выбор. Анаэробные герметики хорошо держат масла, воду, пар, воздух и инертные газы. На газопроводах, где требуется замена прокладки фланцевого соединения газопровода, герметик работает стабильно - газ плохо размягчает отвердевший состав. А вот в системах с сильно полярными растворителями, щелочами или кислотами нужна предварительная проверка совместимости.
Когда анаэробный герметик не подходит

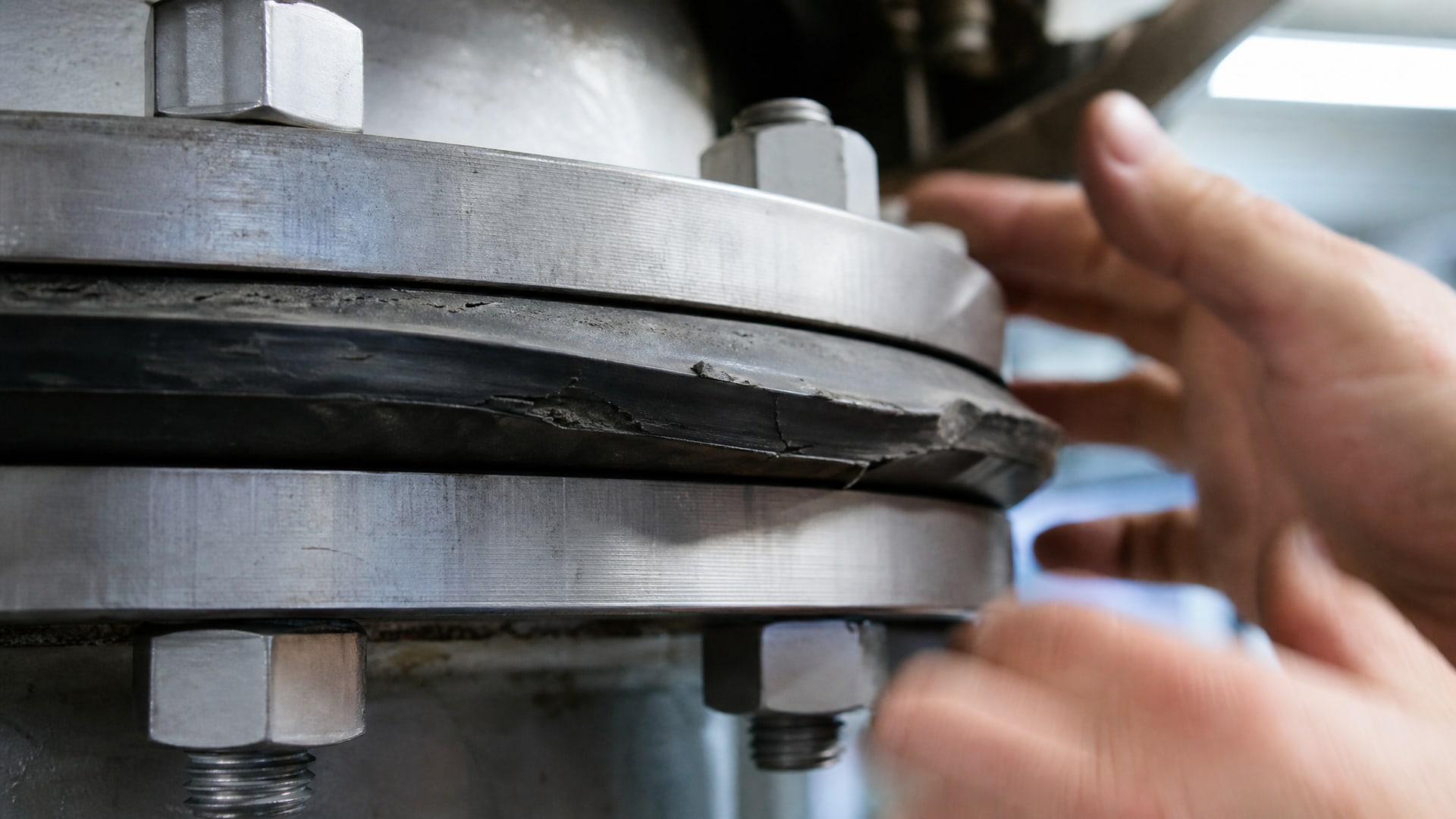

Мягкие и сжимаемые фланцы из алюминия или легких сплавов с толстыми резиновыми, картонными или пробковыми прокладками - типичный пример неправильного применения.
Такие прокладки работают за счет их деформации и сжатия; когда вы заменяете их тонким герметиком, вы меняете принцип герметизации, и результат часто неудовлетворителен.
Большие зазоры (более 1 мм), перекошенные фланцы, коррозия, раковины, царапины и следы фреттинга на поверхности говорят о том, что герметик будет работать плохо. Герметик выдавится из щели, не отвердеет равномерно или оставит микротечь. В таких ситуациях нужна либо механическая обработка фланца, либо полноценная прокладка.
Соединения, которые часто разбирают, - еще одно ограничение. Анаэробный герметик хорошо приклеивает поверхности друг к другу. Разборка потребует механического усилия, нагрева или растворителя, что трудозатратно. Если фланец разбирается регулярно, лучше остаться при классической прокладке или выбрать герметик с низкой адгезией (липкостью).
Высокие температуры выше 150 °C в длительном режиме требуют специального состава. Обычные анаэробные герметики теряют упругость и начинают выдавливаться при нагреве. Заранее уточните, как долго система может работать при максимальной температуре и подходит ли герметик по техлисту.
Подготовка поверхности фланца перед нанесением герметика
Чистота поверхности - первое и главное условие успеха.
Старый герметик, масло, грязь, окислы, ржавчина и даже тонкий слой пыли перекрывают контакт герметика с металлом, и отверждение не начинается. Источники подчеркивают, что без надлежащей очистки герметик останется мягким и никогда не затвердеет полностью.

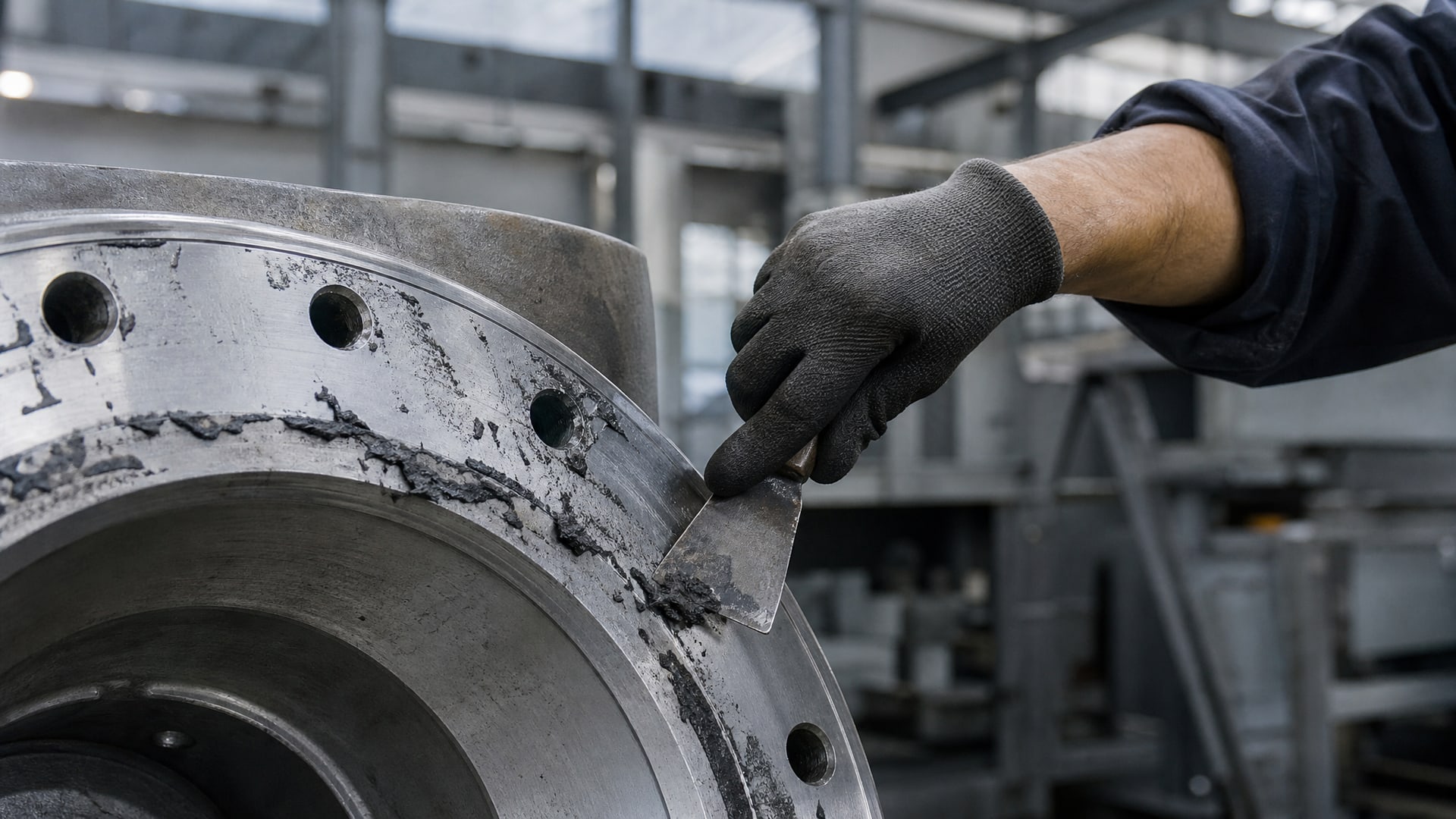

Сначала снимите остатки старого герметика механически: пластмассовым или медным скребком, без глубокого царапания поверхности. Затем протрите фланец ветошью, смоченной в обезжиривателе - ацетоне, спирте или специальном растворителе. Не допускайте, чтобы фланец высыхал с пятнами растворителя; дайте ему испариться полностью на воздухе или вытрите насухо чистой тканью без ворса.
После очистки фланец должен быть сухим и блестящим. Проведите по нему рукой в перчатке - если ощущается жиры или шероховатость, очистьте повторно. Для критичных соединений некоторые специалисты рекомендуют финальную протирку дистиллированной водой с последующей сушкой, но в большинстве случаев растворителя достаточно.
Геометрию фланца проверьте визуально и на ощупь. Нащупайте царапины, раковины, коррозию и перекос. Если поверхность сильно повреждена, фланец нужно отправить на токарный станок или заменить. Для менее серьезных дефектов допускается локальная шлифовка наждачной бумагой, но общее выравнивание должно быть минимальным.
Болты и гайки также требуют внимания. Проверьте их состояние, смажьте, если они ржавеют, и убедитесь, что резьба чистая. Плохой крепеж не даст равномерный прижим, и герметик не сработает.
Нанесение герметика и сборка фланца
Наносите герметик только после полной подготовки и обезжиривания.
Если герметик поставляется с праймером (активатором), следуйте инструкции: некоторые составы требуют предварительного нанесения праймера на одну из поверхностей, что ускоряет отверждение и позволяет работать с зазорами до 1 мм вместо 0,5 мм.
Наносить герметик нужно тонкой непрерывной линией по всему периметру фланца, вокруг болтовых отверстий. Избыток - враг: толстый слой герметика может попасть внутрь канала и засорить систему, либо выдавиться при затяжке. Достаточно линии толщиной 1-2 мм. Если соединение длинное, наносите герметик половинками или делайте прерывистые пропуски у лючков для слива и вентиляции (если они есть), чтобы не перекрыть вентиляцию.
После нанесения соберите фланец быстро - в течение 5-10 минут. Затяжку выполняйте крест-накрестно, чтобы прижим распределился равномерно, а не перекосил соединение с одной стороны. Если болтов четыре, затягивайте в порядке 1-3-2-4 или 1-2-3-4 с повторением цикла в несколько проходов, постепенно увеличивая момент. Окончательное усилие затяжки должно соответствовать нормам для данного фланца и диаметра болта.

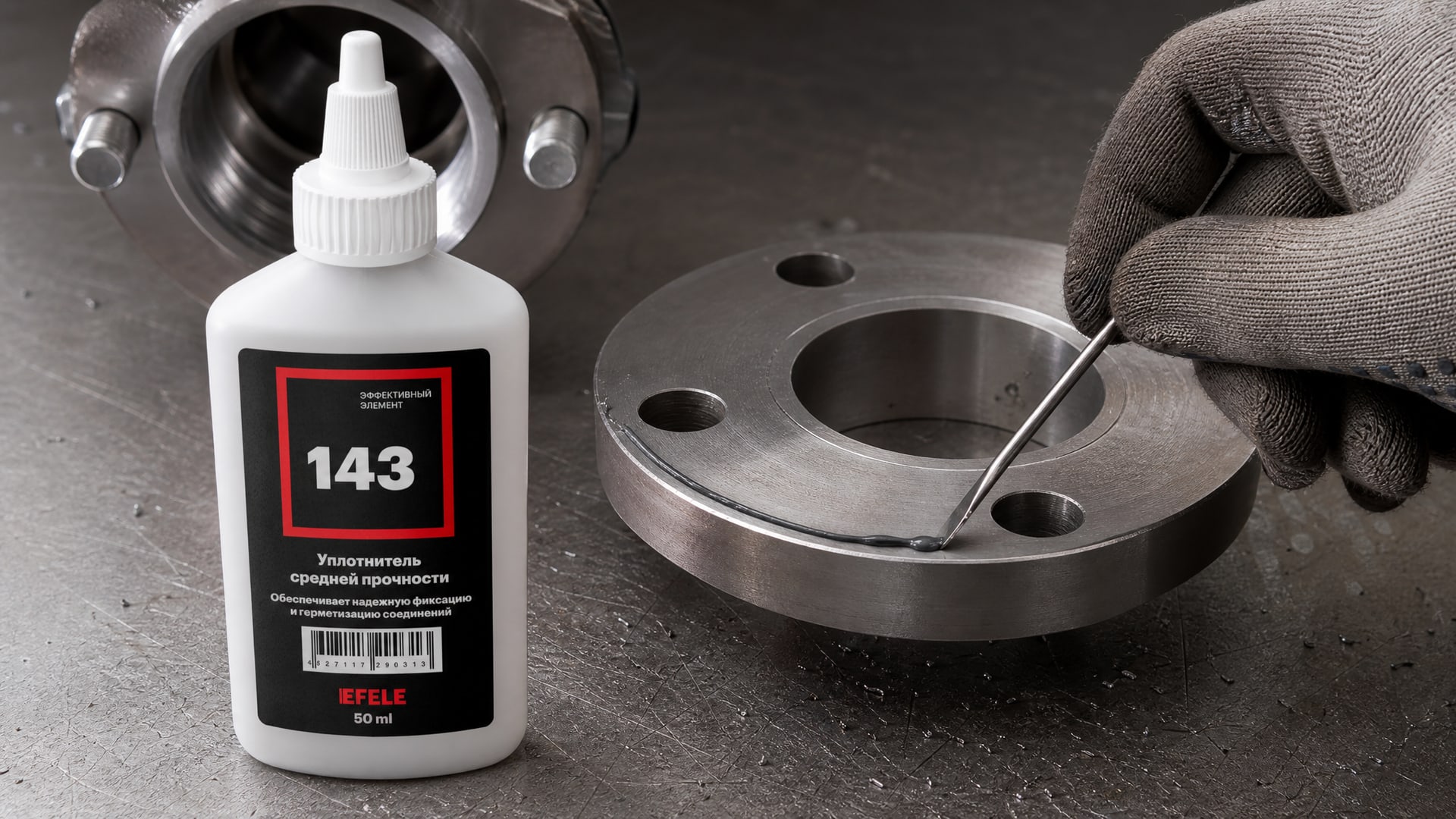

Для герметизации фланцевых соединений без избыточных трудозатрат можно использовать жидкие уплотнители, которые работают по тому же принципу. Например, анаэробный жидкий уплотнитель EFELE 143 обеспечивает надежную фиксацию и герметичность при правильной подготовке поверхности - состав распределяется тонким слоем, отверждается в контакте с металлом и выдерживает вибрацию и тепловые циклы.
После сборки не нагружайте соединение минимум 1-2 часа (пока герметик не начнет твердеть), а полная герметизация наступает через 12-24 часа в зависимости от состава, температуры среды и наличия активатора. До этого времени систему лучше не запускать. Если условия позволяют, подождите сутки перед вводом в работу.
Контроль после нанесения и возможные причины течи
Даже при правильном нанесении герметик может не подойти, если были пропущены мелкие детали.

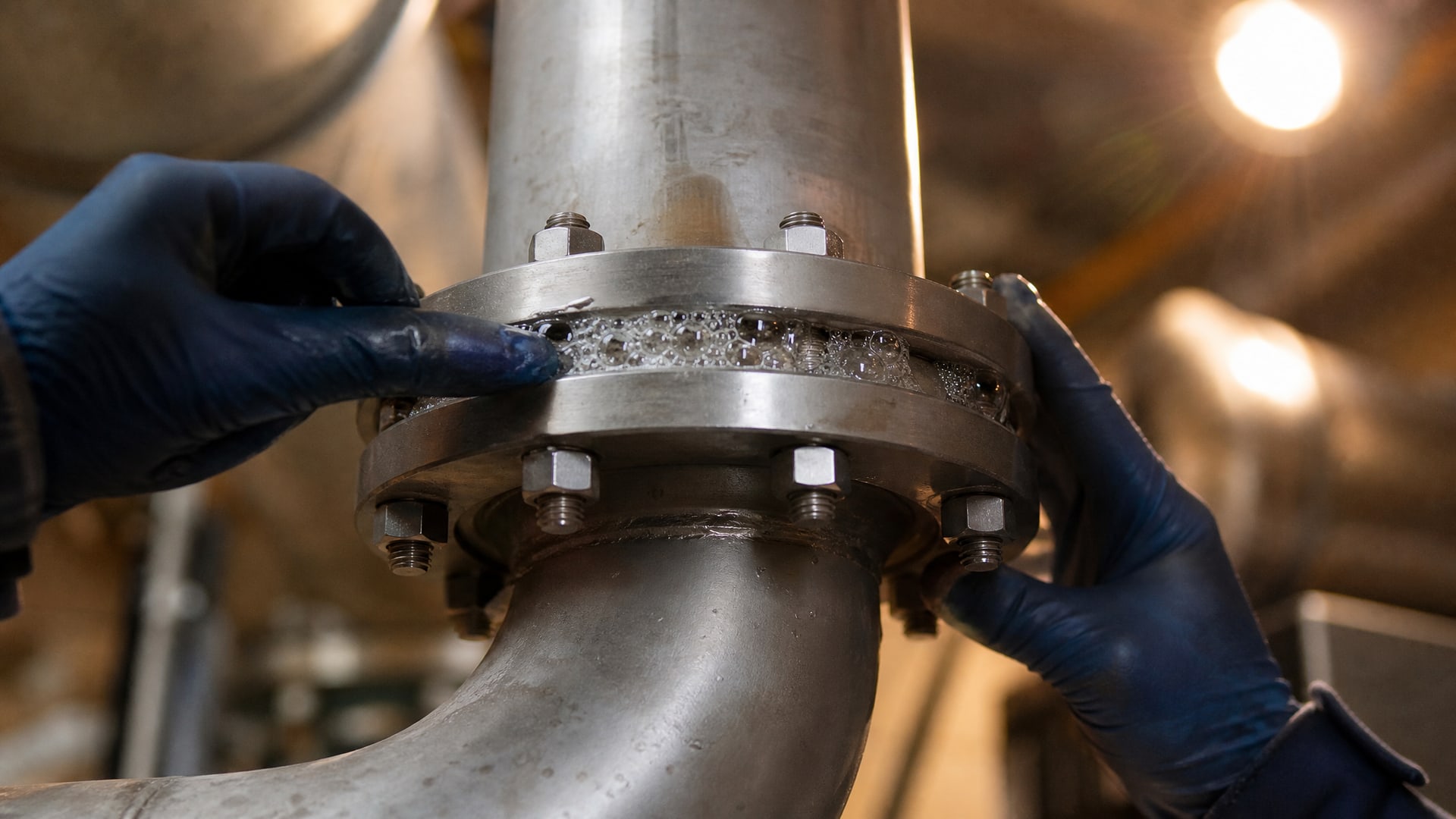

Проверьте герметизацию через 24 часа: нанесите мыльный раствор на стык и посмотрите, нет ли пузырьков (пузырьки указывают на течь). Если течь есть, остановитесь и разберитесь в причинах, не запускайте систему.
Типичные причины неудачи: - Грязная или мокрая поверхность фланца - герметик не прилип и не отвердел; - Слишком большой зазор - герметик выдавился из соединения, так и не отвердев; - Перекошенный фланец или дефектный болт - прижим неравномерный, в одной части герметика мало, в другой он выдавился; - Слишком толстый слой герметика - выдавился при затяжке или не отвердел равномерно; - Неправильный состав для данной среды - герметик размягчается от масла, растворителя или газа; - Недостаточное время отверждения - систему запустили до того, как герметик полностью затвердел.
Если течь незначительная и произошла из-за неполного отверждения, подождите еще 12-24 часа. Если течь серьезная, придется разобрать, удалить старый герметик и начать заново с соблюдением всех регламентов.
Выбор герметика по условиям эксплуатации
Температурный диапазон - основной критерий выбора.
Большинство анаэробных герметиков работают в диапазоне -55…+150 °C, но это примерные цифры; конкретный состав может быть более узким или более широким. Посмотрите техлист производителя и сверьте максимальные и минимальные рабочие температуры вашей системы.
Вязкость герметика определяет, насколько легко он распределяется и как быстро отверждается. Более текучий герметик лучше заполняет зазоры, но может выдавиться и засорить каналы; более густой держится на месте, но хуже распределяется. Для стандартных фланцевых соединений подходит средняя вязкость.
Время отверждения без активатора обычно 1-2 часа до начала твердения и 12-24 часа до полной герметизации, но может быть дольше при низких температурах или узких зазорах. С активатором (праймером) процесс ускоряется до нескольких минут. Если система горячая, герметик отверждается быстрее; если холодная, медленнее.
Совместимость с рабочей средой критична. Герметик должен быть устойчив к маслам, если это масляная система; к воде, если это водяное охлаждение; к топливу, если это топливный трубопровод. Убедитесь в документации, что состав совместим с вашей средой. Периодичность замены прокладок фланцевых соединений при использовании герметика увеличивается, потому что герметик не высыхает и не теряет упругость так быстро, как прокладка, но все равно требует переосмотра через 1-2 года в зависимости от условий.
Возможность разборки - дополнительный фактор. Если соединение может потребоваться разобрать, выбирайте герметик с низкой адгезией или берите низкотемпературный состав, который легче удаляется нагревом. Некоторые производители выпускают специальные составы для частой разборки.
Часто задаваемые вопросы
Можно ли анаэробный герметик применить вместо любой прокладки?
Нет. Герметик подходит только для жестких металлических фланцев с малым зазором (до 0,5 мм). Если фланец рассчитан на сжатие толстой резиновой или картонной прокладки, герметик не заменит ее функцию правильно. Также герметик не подойдет для мягких материалов типа алюминия с защитным покрытием. Перед заменой проверьте, что фланцы жесткие, металлические и находятся в хорошем состоянии.
Как долго герметик отверждается?
Отверждение происходит в два этапа: начальное твердение (1-2 часа) и полная герметизация (12-24 часа). Скорость зависит от типа состава, температуры среды, наличия активатора и влажности. С активатором процесс ускоряется. В холодных условиях отверждение идет медленнее, в теплых быстрее. Не запускайте систему до завершения полного отверждения, иначе герметик вымоется или выдавится.
Что делать, если герметик не отвердел и соединение течет?
Разберите соединение, удалите мягкий герметик полностью, очистьте и обезжирьте фланцы заново. Проверьте причину неудачи: грязная ли была поверхность, достаточен ли зазор, правильно ли вы нанесли герметик. Пересоберите с соблюдением всех регламентов и дайте полное время отверждения перед нагрузкой.
Нужен ли активатор (праймер) для анаэробного герметика?
Активатор необязателен, но желателен. Без него герметик работает медленнее (1-2 часа начального твердения), но надежнее, если зазор идеален. С активатором процесс ускоряется и допускаются зазоры до 1 мм вместо 0,5 мм. Если фланцы в идеальном состоянии и время позволяет, можете обойтись без активатора; если спешите или зазоры немного больше, используйте активатор по инструкции.
Как часто нужно проверять герметичность соединения после замены прокладки герметиком?
В первые 24 часа проверьте один раз мыльным раствором на предмет микротечей. Затем на протяжении первого месяца эксплуатации проверяйте раз в неделю, особенно если система работает под давлением. После стабилизации проверяйте по плану профилактического осмотра - обычно раз в квартал или полугодие для критичных соединений.
Заключение
Замена прокладок фланцевых соединений анаэробными герметиками - эффективный способ избежать утечек и сократить затраты на регулярное обслуживание, но только при соблюдении строгих условий. Герметик работает только на жестких металлических фланцах со здоровой геометрией и малым зазором; подготовка поверхности (очистка, обезжиривание) критична для отверждения; нанесение тонким равномерным слоем без избытка и крест-накрестная затяжка обеспечивают качественное уплотнение. Выбор состава должен учитывать температурный диапазон, среду и требования к разборке, а полное время отверждения перед нагрузкой необходимо соблюдать.
Перед внедрением герметика на вашем производстве протестируйте его на некритичном соединении, убедитесь в совместимости с вашей средой и условиями эксплуатации, а затем постепенно расширяйте применение на более ответственных узлах. Консультируйтесь с производителем герметика по вопросам допуска, совместимости и оптимального времени отверждения для ваших условий.
