Герметизация трубопроводов с агрессивными жидкостями - задача, которая требует понимания не только самого герметика, но и его совместимости со средой, типом резьбы, температурой и рабочим давлением. Выбор неправильного состава может привести к вымыванию герметика, потере герметичности под вибрацией или преждевременному разрушению при контакте с кислотами, щелочами, растворителями или углеводородами.
Статья разбирает, как подобрать анаэробный герметик и фиксатор резьбы для систем, работающих с химически нагруженными жидкостями. Эта информация полезна инженерам, закупщикам и техническим специалистам, которые проектируют или обслуживают трубопроводные системы высокого давления, газовые сети, системы смазки и спецтехнологические линии.

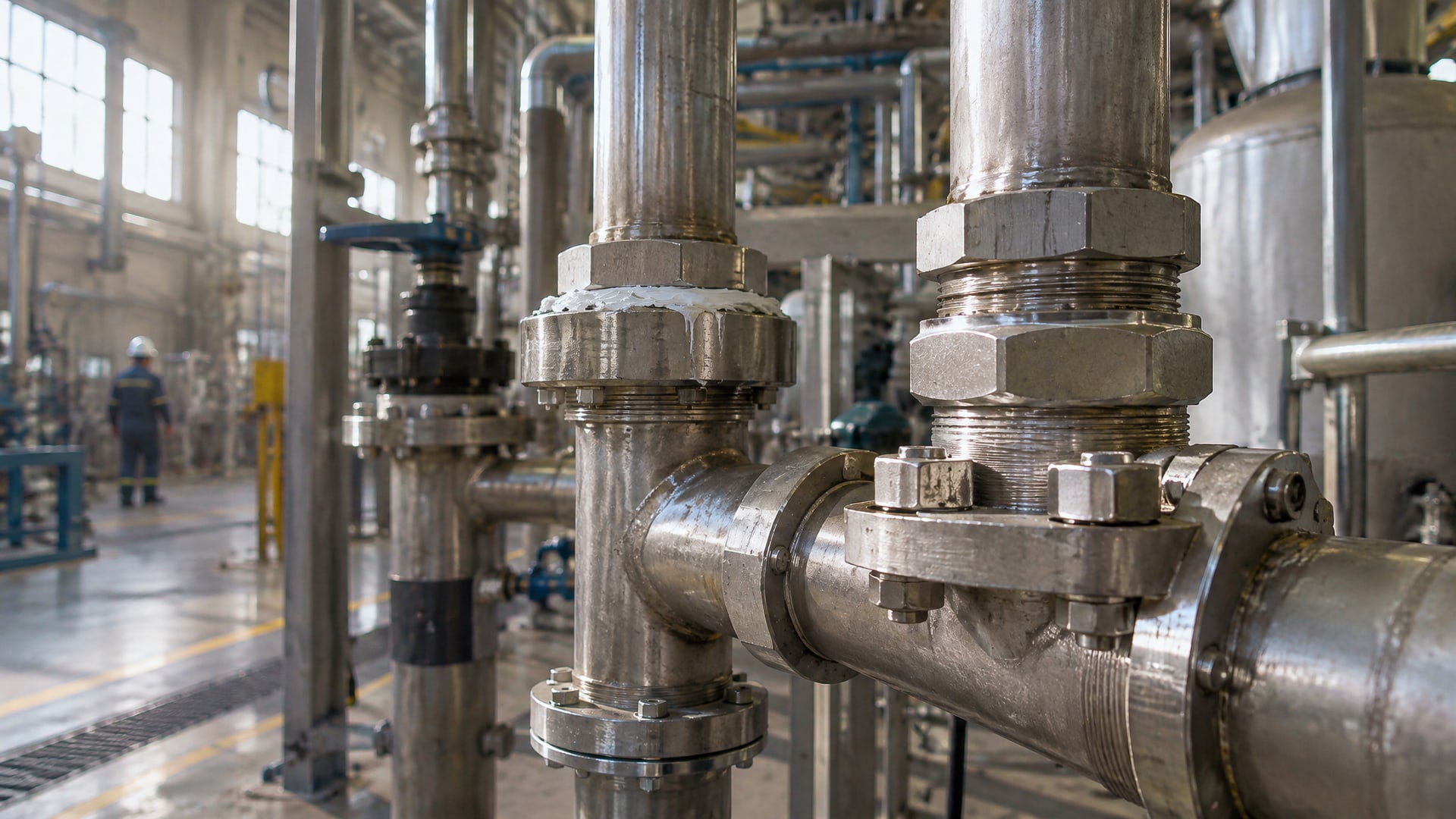

Различие между герметиком и фиксатором резьбы в агрессивных средах
Герметик для труб (thread sealant) и фиксатор резьбы (threadlocker) часто воспринимаются как взаимозаменяемые решения, но их назначение и требования совершенно разные.
Эта путаница особенно опасна при работе с агрессивными жидкостями.
Герметик для труб заполняет микротрещины и зазоры в резьбе, создавая барьер против протечек жидкости. Его ключевая задача - сохранить герметичность под давлением при длительном контакте со средой. Фиксатор резьбы удерживает винт или гайку от самоотвинчивания под вибрацией, но не обязан обеспечивать герметичность.
Для агрессивных сред различие критично. Герметик должен выбираться именно по таблице совместимости с конкретной жидкостью: масла, топливо, спирты, кислоты, щелочи требуют разных составов. Фиксатор вибрационный может оказаться неэффективным или даже опасным, если он размягчится в среде, - соединение может ослабнуть или пропустить жидкость.
На практике многие инженеры предпочитают использовать именно трубные герметики, даже когда фиксация вибрационная не требуется, потому что это дает гарантию герметичности и предсказуемое поведение в конкретной среде. Когда необходимо обеспечить одновременно герметичность и фиксацию, выбирают состав с двойной функцией, но это требует явного указания в ТДС.
Химическая совместимость и испытания на долговечность
Заявление «герметик стойкий к химии» без указания конкретной среды - пустой звук.
Реальная оценка проводится по стандартным методикам, которые обязательно указывают среду, время выдержки и критерий оценки.
Основной метод испытания химической стойкости - DIN 54452, который предусматривает выдержку образца в среде с последующей оценкой прочности. Время выдержки варьируется: 100 часов для быстрой оценки, 500 часов для стандартного производственного контроля, 1000 часов для критичных применений. После выдержки измеряют остаточную прочность и сравнивают с исходной.
Типичные результаты показывают разброс. Один и тот же герметик после 500 часов может сохранить 100% прочности в воде и гликоле, 95% в бензине и только 50% в трихлорэтане. Это значит, что состав подходит для одних применений и категорически не подходит для других.
Для оценки долговечности также используется ISO 10964, который применяется в основном для полимерных уплотнителей, но его результаты часто приводятся и в ТДС анаэробных герметиков. В этом стандарте тоже указывается среда (масла, спирты, углеводороды) и время выдержки.
При выборе герметика для конкретной системы нельзя ограничиваться общей формулировкой. Нужно найти ТДС производителя, локализовать в таблице именно вашу среду и время работы, затем убедиться, что остаточная прочность находится в допустимых пределах (обычно не менее 70-80% от исходной для критичных соединений).
Стандарты для трубных резьбовых соединений
Основной европейский стандарт для анаэробных герметиков - EN 751.
Он разделен на три части, каждая охватывает свой класс решений.
EN 751-1 относится к анаэробным герметикам (отверждаемым) для газовой арматуры и трубопроводов. Этот стандарт определяет требования к герметичности при рабочем давлении до 40 bar, проверяет на утечку гелия и предусматривает испытание на механическую прочность после полимеризации. Если ваша система работает с газом, герметик должен иметь явное подтверждение соответствия EN 751-1 или эквивалентному отраслевому допуску (например, DVGW для Германии).
EN 751-2 распространяется на неотверждаемые герметики, то есть пасты на основе минеральных масел и смол, которые не полимеризуются. Они используются, когда соединение нужно разобрать без демонтажных работ, но герметичность нужна немедленно. Для агрессивных жидкостей эта категория подходит хуже, так как паста может со временем вымываться.
EN 751-3 охватывает PTFE-ленты и другие ленточные материалы. Они часто рассматриваются как универсальное решение, но на деле их выбор для агрессивных сред требует отдельной проверки. Лента не гарантирует герметичность в системах с высокой вибрацией, может не справиться с температурными колебаниями и окисляющими средами.
Все три класса решений проходят испытания на герметичность (утечка газа или жидкости), но только EN 751-1 предусматривает полный набор тестов, включая механическую прочность после выдержки в среде. Если стандарт не указан в ТДС - это сигнал к дополнительным вопросам поставщику.
Несовместимые среды и запреты
Несмотря на универсальность позиционирования, анаэробные герметики имеют четкие ограничения по совместимости.
Отдельные среды категорически запрещены для большинства составов.
Чистый кислород и кислородосодержащие системы - первое табу. Органическая основа анаэробного герметика может самовоспламениться в среде с высокой концентрацией кислорода, особенно при повышенном давлении. Это касается как систем с чистым O2, так и обогащенных кислородом сред (более 25% содержания).
Хлор и другие сильные окислители разрушают молекулярную структуру герметика. После выдержки в такой среде материал теряет прочность и может полностью потерять герметичность. Многие ТДС прямо указывают: «не применяется для хлора и галогеносодержащих газов».
Концентрированные кислоты (серная, соляная, азотная) требуют специального выбора. Часть герметиков теряет прочность на 30-50% уже после 100 часов, другие держат стабильную прочность. Без явного указания в ТДС использовать состав в системе с кислотой опасно.
Некоторые растворители (например, хлорированные углеводороды, N,N-диметилформамид) вызывают разбухание герметика и потерю герметичности. Образец может в буквальном смысле развалиться при попытке его извлечь после выдержки.
При выборе герметика нельзя игнорировать этот раздел ТДС. Лучше сразу исключить подходящие по цене и броским описаниям составы, если они не проходят проверку на совместимость со средой.
Температурный диапазон и его отношение к химической стойкости
Температурный диапазон герметика (например, -80°C до +150°C) часто путают с температурой, при которой достигается химическая стойкость.
Это два разных параметра, и путаница приводит к неудачам в проекте.
Температурный диапазон - это пределы, в которых герметик остается пластичным и не теряет механических свойств. При -80°C он не становится хрупким, при +150°C не размягчается. Но это не значит, что при +150°C герметик сохранит герметичность в агрессивной среде.
Химическую стойкость производители часто измеряют при комнатной температуре (20-23°C), реже при 50-70°C. Если ваша система работает при +80°C или выше, необходимо отдельно уточнить, какие результаты испытания на совместимость получены именно при вашей рабочей температуре. Высокая температура может ускорить деградацию, и прочность после 500 часов при +80°C может оказаться ниже, чем при +23°C.
На практике для систем, работающих в экстремальных условиях (высокая температура + агрессивная среда), используют специальные составы, разработанные именно для этой комбинации. Попытка взять стандартный герметик, ориентируясь только на его температурный диапазон, часто заканчивается отказом.

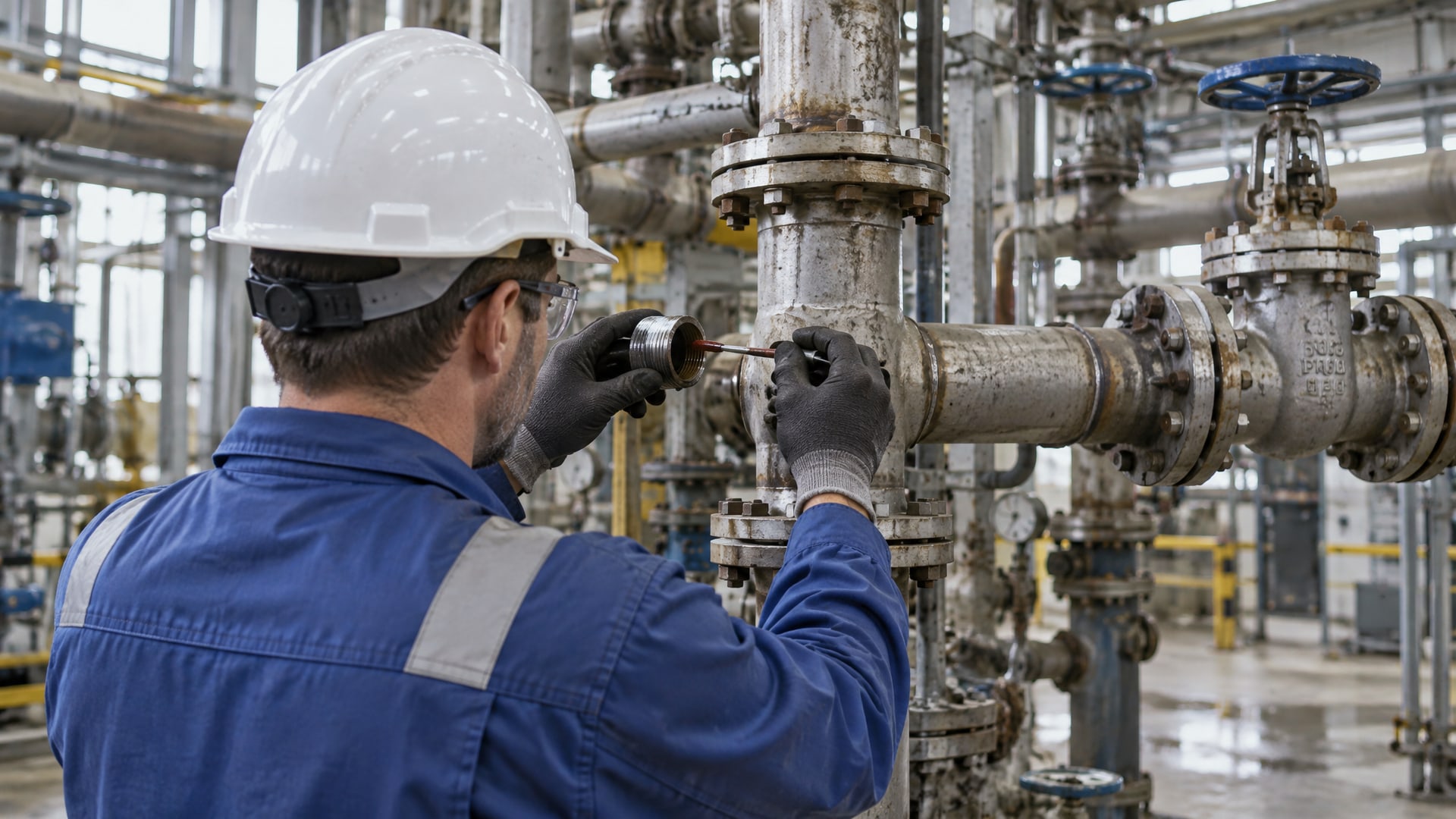

Подбор герметика: алгоритм и практические примеры
Правильный подбор герметика следует определенной последовательности.
Пропуск любого шага может привести к ошибке.
Шаг 1: определение среды Сначала точно описывают среду: тип жидкости (масло, топливо, кислота, щелочь, спирт, вода), концентрация активных компонентов, рабочая температура, давление. Например, не просто «масло», а «трансмиссионное масло SAE 90 при 60°C и 30 bar» или «концентрированная серная кислота 98% при 25°C и атмосферном давлении».
Шаг 2: проверка исключающих факторов Если система содержит чистый кислород, хлор, фтор или другие окислители - анаэробные герметики исключаются. Пластиковые фитинги тоже могут потребовать других решений, так как герметик может размягчить полимер. Это быстрый фильтр, который часто экономит время.
Шаг 3: поиск ТДС с таблицей совместимости Находят ТДС производителя герметика и ищут таблицу совместимости. Она должна содержать вашу среду с указанием времени выдержки (100, 500 или 1000 часов), температуры испытания и остаточной прочности в процентах.
Шаг 4: оценка остаточной прочности Если остаточная прочность составляет 70-100%, герметик подходит. Если 50-70%, это уже маргинально и требует согласования с конструктором. Ниже 50% - состав использовать нельзя.
Шаг 5: проверка на отверждение и полимеризацию Убеждаются, что полное время полимеризации (обычно 24 часа при комнатной температуре) совпадает с графиком ввода системы в эксплуатацию. Если ввод критичен раньше, уточняют, есть ли составы с ускоренным отверждением.
Шаг 6: согласование с прочими параметрами узла Проверяют совместимость герметика с материалом резьбы (сталь, нержавеющая сталь, бронза), наличием других уплотнителей, прокладок или паст на том же узле. Несовместимые вспомогательные материалы могут свести на нет действие герметика.
На практике в системе подачи топлива при рабочем давлении 40 bar и температуре 60°C подбирается герметик, который в ТДС показывает остаточную прочность не менее 90% после 500 часов в бензине при 20°C, но уточняется и результат при 60°C. Если такого нет в ТДС, герметик не выбирается.
Для трубопровода охлаждающей жидкости с концентрацией этиленгликоля 50% при 80°C и давлении 2 bar герметик должен пройти испытание именно в такой жидкости. Обычный «антифриз» из ТДС может не совпадать с реальным составом в системе.
Допуски и сертификация для специальных применений
Помимо общих стандартов EN 751, отдельные применения требуют специальных допусков и сертификатов.
Их наличие - гарантия того, что состав испытан в реальных условиях применения.
Для газовых систем в Европе требуется допуск DVGW (Deutscher Verein des Gas- und Wasserfaches) и сертификат EN 751-1. В США и других странах используются эквивалентные стандарты газовых ассоциаций. Если герметик позиционируется для газопроводов, но в ТДС нет явной ссылки на один из этих допусков, это сигнал к осторожности.
Для питьевого водоснабжения в Великобритании требуется сертификат WRAS (Water Regulations Advisory Scheme). Европейский эквивалент - ACS (Attestation of Conformity Statement) или BG (Beverage Grade). Если система может контактировать с питьевой водой, герметик должен иметь один из этих допусков. Просто «одобрено для воды» - недостаточно.
Для пищевой промышленности (если трубопровод может косвенно контактировать с продуктом) ищут допуск NSF, FDA или европейский эквивалент регламента EC 1935/2004. Сертификат подтверждает, что при контакте с пищей компоненты герметика не мигрируют в пищевой продукт.
Для крайне высокоагрессивных сред (концентрированные кислоты, окислители) производители иногда предоставляют специальные технические отчеты о совместимости. Это не стандартный допуск, но данные испытания конкретного герметика в конкретной среде.
При закупке герметика для критичного применения перепроверяются не только технические характеристики, но и наличие требуемых допусков. Отсутствие сертификата часто означает, что состав либо не тестировался в этом применении, либо не прошел испытание.
Практический опыт: типичные ошибки при герметизации трубопроводов
Опыт инженеров и закупщиков показывает повторяющиеся ошибки, которых легко избежать, если знать типичные подводные камни.
Ошибка 1: ориентация только на вязкость и общий класс герметика Закупщик видит в ТДС «универсальный герметик для металлических труб» и думает, что он подходит везде. На деле каждый состав имеет профиль совместимости, и для конкретной среды нужно смотреть таблицу. Герметик может быть отличным для масел, но совсем не подойти для кислот.
Ошибка 2: пренебрежение временем полимеризации Монтажник герметизирует соединение, и тут же начинает подачу жидкости. За 2-3 часа герметик еще не полимеризовался, и под давлением его вымывает. Образуется течь, и возникает иллюзия, что герметик «не работает». На деле нарушена технология.
Ошибка 3: путаница между фиксатором вибрации и герметиком Используют дешевый фиксатор вибрационный, рассчитанный только на удержание резьбы. Он может не дать герметичности, особенно если соединение под динамической нагрузкой или в агрессивной среде.
Ошибка 4: игнорирование температурных колебаний ТДС указывает испытание при 20°C, но система в реальности работает при 70°C. Коэффициент расширения герметика и среды отличаются, возникают микросдвиги, и герметичность теряется. Нужно проверять результаты испытания именно при рабочей температуре.

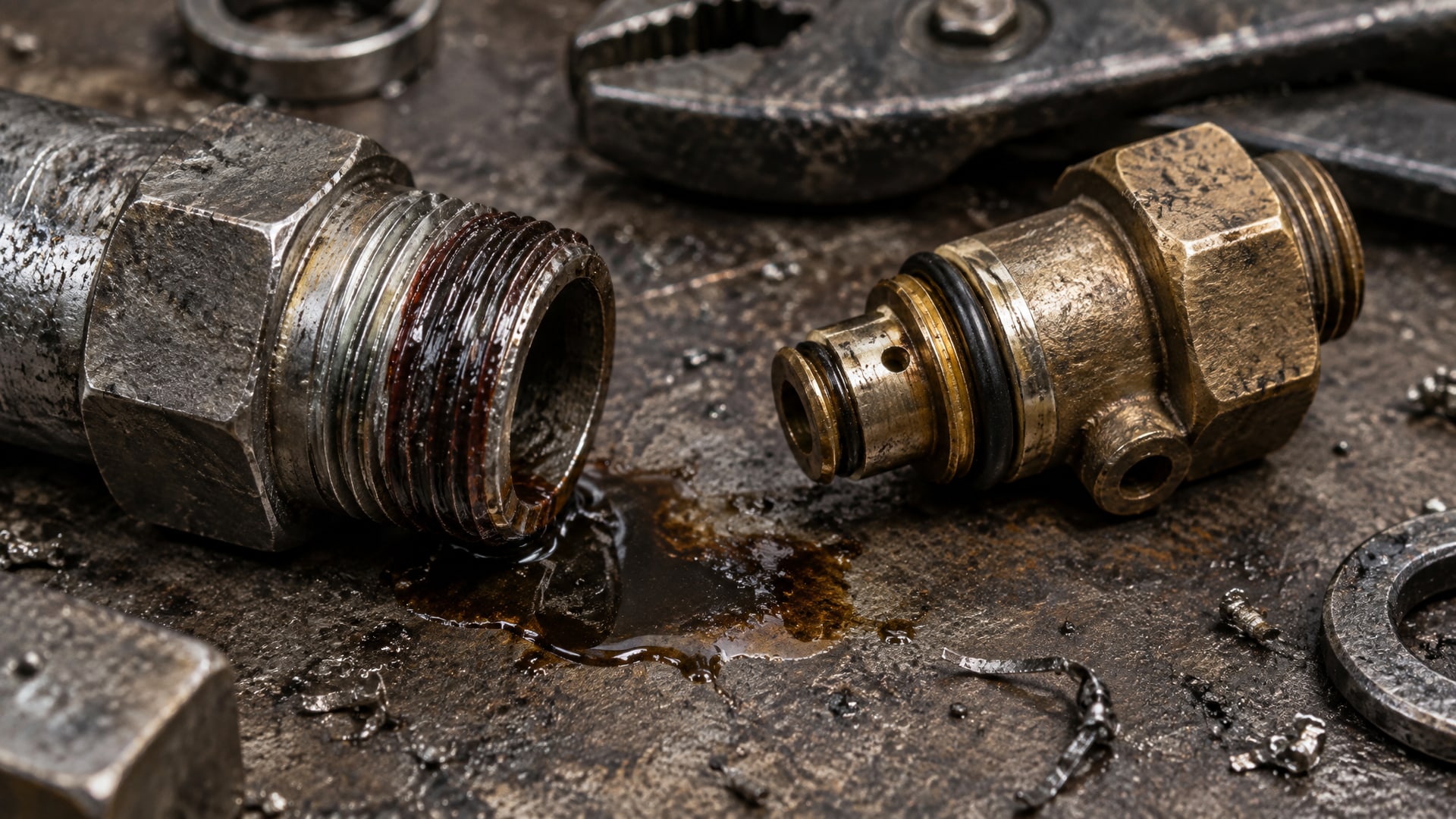

Ошибка 5: наложение герметика на ржавчину или загрязнения Резьба не очищена перед нанесением, и герметик цепляется только за верхи неровностей. Первый же скачок давления - и герметичность нарушена. Технология требует чистой сухой резьбы.
Ошибка 6: использование герметика, изначально несовместимого со средой Выбран герметик на основе образцов без проверки совместимости. Результат - разрушение герметика в течение нескольких дней работы и критичная течь.
На производствах, где герметизация критична, эти ошибки исключают строгим соблюдением протокола подбора и постоянным контролем ТДС при закупке новых партий.
Обеспечение герметичности в динамических системах и при вибрации
Трубопроводы редко работают в статическом режиме.
Вибрация, температурные колебания, циклические перепады давления - все это способствует разрушению герметика. Выбор состава для динамических систем требует дополнительных мер.
Для систем с известной вибрацией предпочитают герметики с высокой адгезией (способностью прилипать к металлу) и эластичностью. Адгезия обычно оценивается по ISO 4624, где образец герметика клеится между двумя металлическими пластинами, затвердевает и на специальном оборудовании подвергается испытанию на отслоение. Результат приводится в МПа.
Высокая адгезия (5-10 МПа) означает, что герметик не отслоится даже при циклическом сдвиге. Низкая адгезия (менее 2 МПа) - риск того, что под вибрацией герметик постепенно деламинируется и перестает герметизировать.
Для систем, подвергающихся тепловым циклам (нагрев-охлаждение), выбирают герметики с низким модулем упругости. Они лучше переносят расширение и сжатие без растрескивания. ТДС обычно указывает модуль упругости в МПа: чем он ниже, тем лучше переносятся циклические нагрузки.
На практике для топливопровода под вибрацией двигателя выбирают герметик, который в ТДС показывает адгезию не менее 5 МПа, модуль упругости не выше 100 МПа и остаточную прочность в топливе не менее 80% после 500 часов. Такой состав гарантирует герметичность в течение многих лет, несмотря на постоянные циклические нагрузки.
Для систем с попеременной работой (например, сезонный режим) герметик должен выдерживать хранение при низких температурах без потери эластичности. Коэффициент расширения герметика не должен сильно отличаться от коэффициента расширения металла, иначе при нагреве возникают внутренние напряжения, и герметик трескается.
Контроль качества и проверка совместимости на месте
Даже правильно подобранный герметик нужно контролировать при получении и при применении.
Производственный контроль часто выявляет проблемы на ранней стадии.
При получении герметика проверяют внешний вид: цвет, консистенция, отсутствие расслоения или комков. Выраженное загустение или, наоборот, расслоение указывают на нарушение условий хранения или истечение срока годности.
Срок годности анаэробных герметиков обычно 18-24 месяца в неоткрытой емкости при комнатной температуре. Если герметик хранился в тепле (выше 25°C) или на свету, срок сокращается. Перед применением дата производства проверяется и сравнивается с текущей датой.
Перед тем как применить герметик на ответственном узле, проводят контрольный тест совместимости на образце соединения. Герметик наносят, соединение собирают, выдерживают полный цикл полимеризации (24 часа), а затем помещают образец в среду работы на 100 часов. После этого проверяют герметичность и механическую прочность. Этот простой тест часто предотвращает катастрофический отказ на производстве.
При использовании герметика в производственных условиях ведут журнал партий, дат применения и условий работы. Если возникает течь, записываются все параметры узла и среды. Эта информация помогает в дальнейшем скорректировать выбор герметика или выявить систематическую ошибку в технологии монтажа.
Для критичных применений рекомендуется периодический осмотр герметизированного соединения, особенно в первый месяц работы. Если течь не возникла за первый месяц, герметичность обычно стабилизируется.
Часто задаваемые вопросы
Может ли один герметик подойти для всех типов агрессивных сред?
Нет. Герметик, который показывает отличные результаты в масле, может полностью разрушиться в хлорированном растворителе. Каждая среда требует свой состав или проверки совместимости в ТДС. Универсальные герметики редко существуют - обычно речь идет о широком диапазоне применений, но не о всех возможных средах.
Что делать, если в ТДС герметика нет данных по моей среде?
Обратитесь к производителю с запросом на совместимость. Он может предоставить результаты испытания, провести специальный тест или рекомендовать аналог. Никогда не используйте герметик без явного подтверждения совместимости - риск отказа слишком высок.
Почему герметик вымывается, если я выждал время полимеризации?
Возможные причины: герметик несовместим со средой (проверьте ТДС); герметик нанесен на грязную или влажную резьбу; используется фиксатор вибрационный вместо герметика; соединение собрано с недостаточным затягом. Проверьте технологию монтажа и параметры среды.
Влияет ли высокое давление на выбор герметика?
Да, но косвенно. Герметик должен выдерживать заявленное давление; это указывается в ТДС. Например, EN 751-1 предусматривает испытание до 40 bar. Если ваша система работает при 60 bar, нужно искать герметик, явно рассчитанный на такое давление. Высокое давление часто требует герметиков с высокой жесткостью и адгезией.
Чем отличается PTFE-лента от анаэробного герметика для агрессивных сред?
Лента (EN 751-3) обеспечивает немедленную герметичность, но не полимеризуется и может вымываться под воздействием среды. Анаэробный герметик полимеризуется и образует надежный барьер, но требует времени на отверждение. Для агрессивных сред с длительной эксплуатацией герметик надежнее.
Заключение
Выбор анаэробного герметика для трубопроводов с агрессивными жидкостями - не формальность, а критическая инженерная задача. Правильное решение основано на четком определении среды, поиске ТДС с таблицей совCompatibility, проверке остаточной прочности и соблюдении технологии монтажа.
Чтобы обеспечить герметичность в долгосрочной перспективе, подберите герметик по алгоритму: среда → исключающие факторы → таблица совместимости → остаточная прочность → проверка на отверждение. Для критичных применений проведите предварительное испытание образца. Помните, что температура, давление и наличие вибрации - это не дополнительные факторы, а параметры, которые определяют выбор. Особенно на объектах с высокой вибрацией или циклическими нагрузками герметик должен иметь высокую адгезию и эластичность; для герметизации резьбовых соединений в системах с циклической подачей перепадов давления рекомендуется использовать специализированные составы, разработанные именно для таких условий, такие как анаэробный герметик EFELE 133, который обеспечивает надежную герметичность за счет оптимального баланса между вязкостью и адгезией к поверхности резьбы.
Следующий шаг: запросите у поставщика ТДС герметика с полной таблицей совместимости, явно указывающей вашу среду, температуру и время выдержки. Сверьте остаточную прочность с требованиями вашего проекта, убедитесь в наличии необходимых допусков и начните внедрение с пилотного узла, контролируя герметичность в первый месяц эксплуатации.
