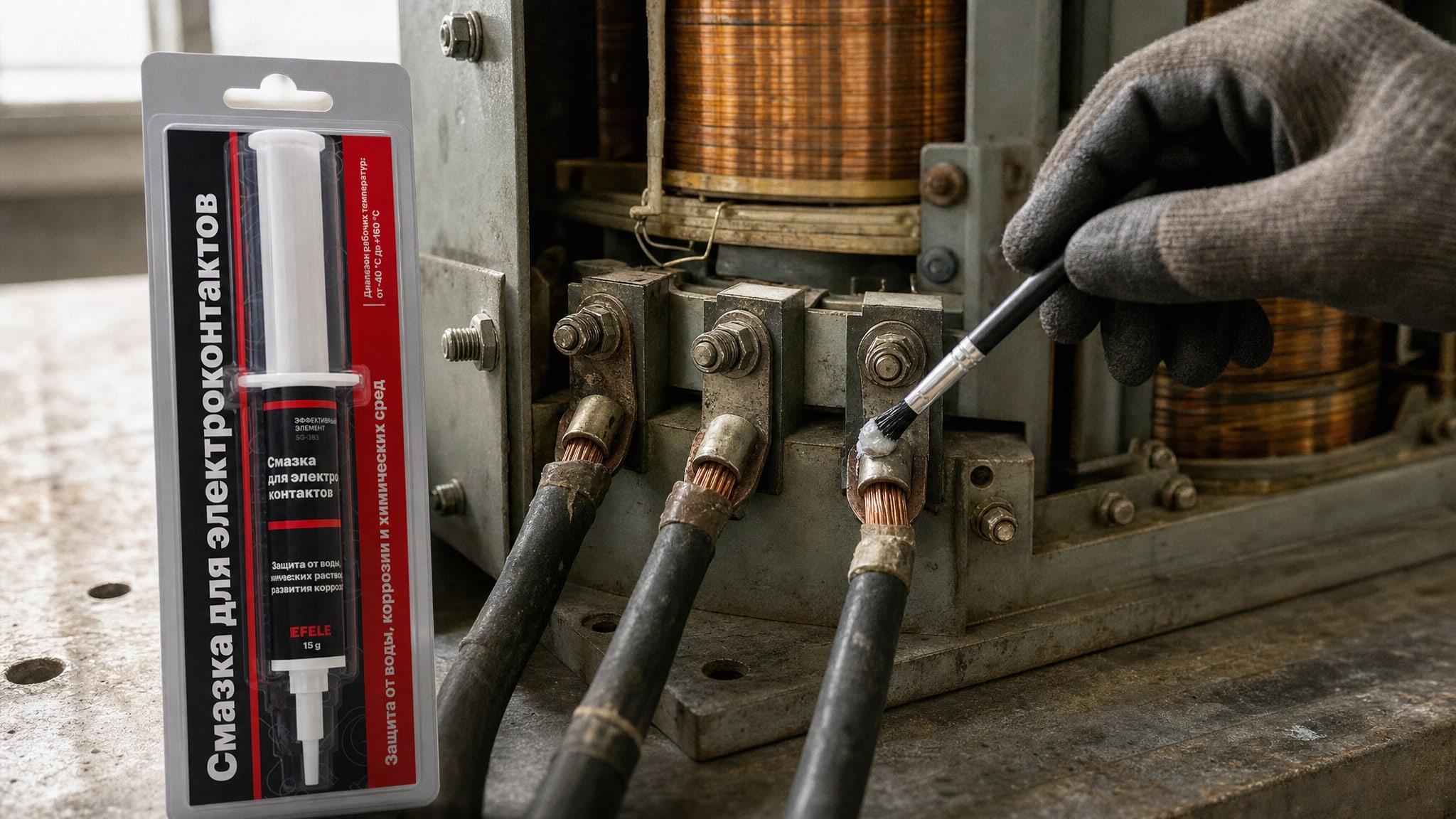

Электрические контактные соединения на трансформаторных подстанциях работают в жестких условиях: постоянный ток, влага, пыль, колебания температуры. Без правильной защиты контакты окисляются, теряют проводимость и становятся источником аварий. Диэлектрическая смазка для контактов решает эту проблему - она одновременно защищает металл от коррозии и влаги, сохраняя электрические характеристики соединения. Статья адресована техническим специалистам, инженерам и закупщикам, которые ищут доступные, надежные материалы для обслуживания контактов и разъемов без дорогостоящего импорта.
Норма ГОСТ 10434-82 как основа выбора смазки для контактов
Отраслевой стандарт ГОСТ 10434-82 регулирует разборные и неразборные электрические контактные соединения шин, проводов и кабелей из меди, алюминия, стали и алюмомедных проводов.
Стандарт охватывает токи от 2,5 А и выше и задает жесткие требования к тепловому режиму.
По ГОСТ 10434-82 температура контактного соединения в режиме сквозного тока не должна превышать 200 °C для алюминия и его сплавов, 300 °C для медных проводников и 400 °C для стальных. Эти ограничения означают, что смазка не только должна выдерживать эти температуры, но и не ускорять нагрев контакта и не создавать дополнительное сопротивление.
Допустимая плотность односекундного тока по норме составляет 165 А/мм² для меди, 105 А/мм² для алюминия и алюмомеди, 90 А/мм² для алюминиевых сплавов и 20 А/мм² для стали. Эти цифры ориентируют на то, какую нагрузку выдержит соединение без перегрева, и косвенно показывают, насколько критична защита контакта от окисления и деградации.
Смазка, выбранная для подстанционных контактов, должна соответствовать этому стандарту как минимум по трем признакам: она не должна повышать контактное сопротивление, не должна разлагаться при рабочей температуре и не должна вызывать коррозию материала контакта.
Электрические и тепловые характеристики диэлектрической смазки для контактов
При выборе смазки для контактных соединений недостаточно смотреть только на название «диэлектрическая».
Критично знать конкретные электрические параметры и убедиться, что они соответствуют режиму работы оборудования.
Электрическая прочность - способность смазки выдерживать электрическое напряжение без пробоя. Для контактных соединений подстанций она должна быть не менее 10 кВ/мм. Это означает, что смазка сохранит изолирующие свойства даже в условиях скачков напряжения или временного возрастания потенциала в сети.
Удельное объемное электрическое сопротивление обычно составляет 10¹⁴ Ом·см для хороших диэлектрических смазок. Такое высокое значение гарантирует, что материал не станет проводником тока и не повысит падение напряжения на контакте.
Диэлектрическая проницаемость находится в диапазоне 2,2–2,8 ε для большинства диэлектрических смазок. Этот параметр влияет на распределение электрического поля в тонком слое смазки между контактирующими поверхностями.
Температурный диапазон для подстанционного оборудования в России обычно требуется от −40 °C до +160 °C для стандартных условий. Однако высокотемпературные диэлектрические смазки (силиконовой основы) работают в расширенном диапазоне от −50 °C до +230 °C, что дает дополнительный запас для экстремальных режимов или близости к нагревающимся элементам.
Динамическая вязкость при 20 °C должна быть не менее 50 сП (по ГОСТ 6793) для смазок контактов. Эта вязкость обеспечивает достаточное смачивание контактной поверхности, исключает вытекание при вибрации и сохраняет адгезию к металлу.
Различие между токопроводящей и диэлектрической смазкой для контактов подстанций
На рынке одновременно предлагаются две категории смазок для электроконтактов: токопроводящие и диэлектрические.
Их назначение различно, и выбор между ними определяется типом контакта и режимом его работы.
Токопроводящие смазки характеризуются незначительным удельным сопротивлением, высокой вязкостью и адгезией. Они содержат проводящие наполнители (например, графит или серебро) и используются в местах, где нужно снизить переходное сопротивление контакта. Таких мест на подстанции немного - в основном это высокоточные электроизмерительные узлы или специальные клеммники.
Диэлектрические смазки предназначены для защиты контактов от окисления, влаги и фреттинга без влияния на электропроводность самого контакта. Они содержат силиконовое масло или парафин с загустителем и не имеют проводящих компонентов. На большинстве подстанций используют именно диэлектрические составы, потому что главная задача - защита, а не изменение сопротивления.
На практике применение смазки этого семейства оговорено ГОСТ 10434 и регламентирует режимы использования для каждого типа контакта. Выбор между токопроводящей и диэлектрической смазкой нужно согласовать со спецификацией оборудования или технической документацией подстанции.

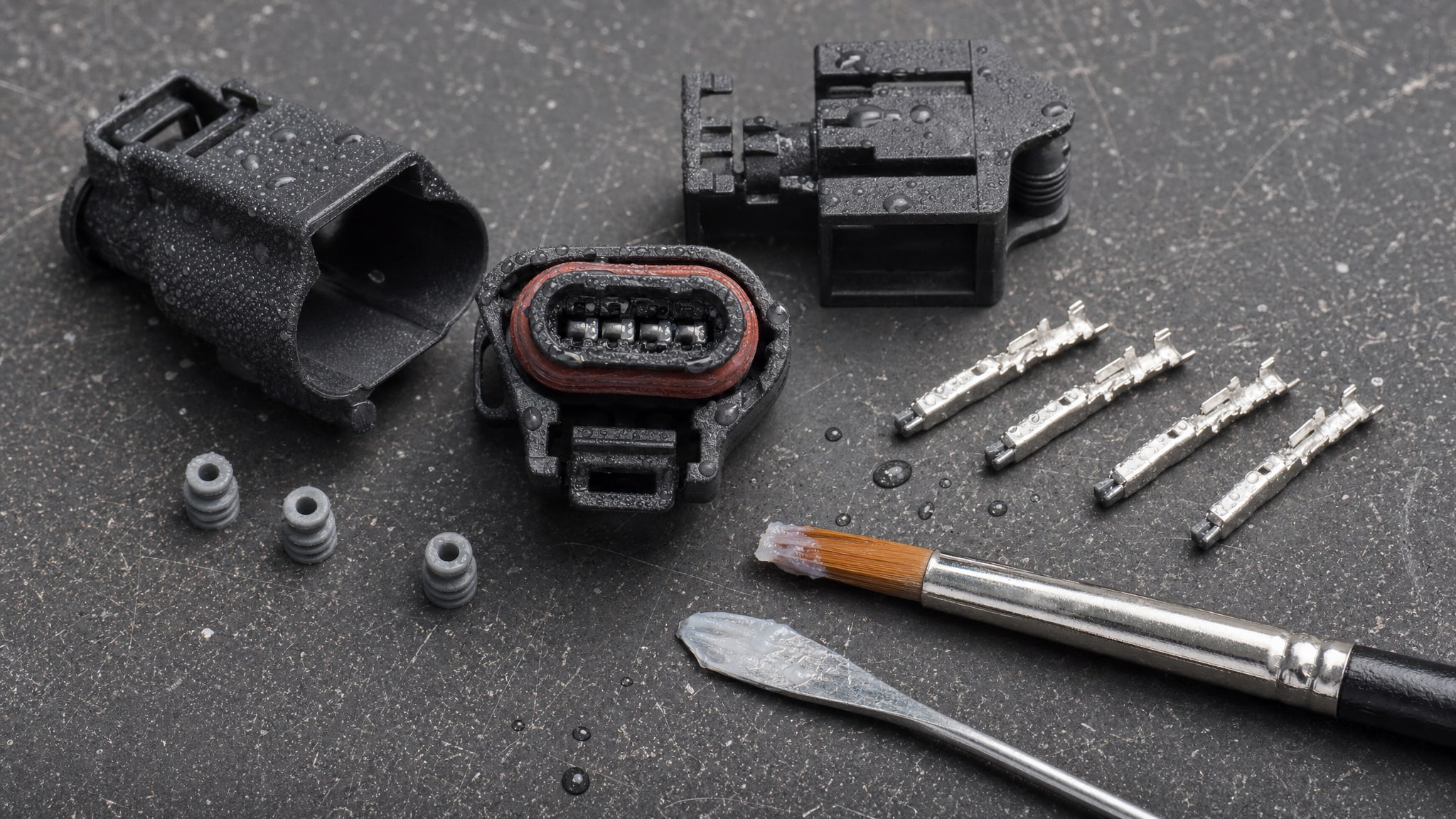

Влагозащита и адгезия как ключевые свойства для контактов и разъемов
Влага - главный враг контактного соединения.
Она проникает в зазоры между проводником и контактом, вызывает электролитическую коррозию и образует слой оксида, который резко повышает переходное сопротивление. Диэлектрическая смазка для контактов и разъемов создает водоотталкивающий барьер.
Водоотталкивающие свойства смазки должны быть подтверждены в паспорте продукта. Сильная смазка не дает влаге проникнуть к металлу и одновременно не удерживает воду внутри слоя - она отбрасывает ее. Высокотемпературная смазка-герметик на силиконовой основе обладает паро- и водоотталкивающими, защитно-консервационными свойствами.
Адгезия (липкость, прилипание к поверхности) - это способность смазки держаться на контакте при вибрации, температурных изменениях и механических воздействиях. Адгезия не равна вязкости; это отдельное свойство. Смазка с плохой адгезией соскальзывает с контакта, не образуя защитной пленки, а слой остается только в местах застоя.
При выборе смазки для защиты электроконтактов смотри на показатель адгезии в паспорте - обычно это балльная оценка по ГОСТ или описание типа «хорошая адгезия к меди и алюминию». Для подстанционных контактов нужна смазка с высокой адгезией, чтобы она прилипала надежно и не перераспределялась со временем.
Потеря массы при хранении не должна превышать 4 %, что гарантирует стабильность состава и минимум испарения даже в условиях высокой температуры.
Аналоги импортной смазки: как правильно провести замену на российские материалы
Закупщики часто сталкиваются с дефицитом или высокой стоимостью импортных диэлектрических смазок и ищут доступные отечественные аналоги.
Переход на русскую смазку - это не просто замена бренда, а осознанный выбор на основе технических параметров.
Чтобы правильно подобрать аналог, нужно: составить список ключевых требований из стандарта ГОСТ 10434 и технической документации оборудования; сравнить параметры импортного и российского материалов в технических дневниках (TDS); убедиться в совместимости с материалами контактов и существующими герметиками; провести контрольное нанесение на небольшой участок и оценить поведение смазки при работе.
При сравнении обрати внимание на температурный диапазон: российская силиконовая диэлектрическая смазка часто работает от −50 °C до +230 °C (иногда −40 до +160 °C), что соответствует или превышает требования импортных аналогов. Электрическая прочность (10 кВ/мм), удельное сопротивление (10¹⁴ Ом·см), пробивное напряжение (2,0–3,0 кВ) - эти цифры должны быть указаны в паспорте отечественной смазки.
Для обслуживания контактов трансформаторных подстанций идеально подходит силиконовая диэлектрическая смазка, обеспечивающая надежную защиту от коррозии и влаги при сохранении высокого сопротивления и электрической прочности.
Коррозионное воздействие на металлы должно быть нейтральным (смазка не вызывает ускоренную коррозию меди, алюминия или стали). Проверь параметр в паспорте как «коррозионное воздействие на металлы - выдерживает» по ГОСТ 9.080.
Срок хранения отечественных диэлектрических смазок обычно составляет 36 месяцев при правильном хранении (в сухом месте, при температуре не выше +25 °C). Российская смазка при этом может быть на 20–40 % дешевле импортного аналога и все равно обеспечивать требуемые параметры.
Нанесение и дозировка: практика на подстанциях

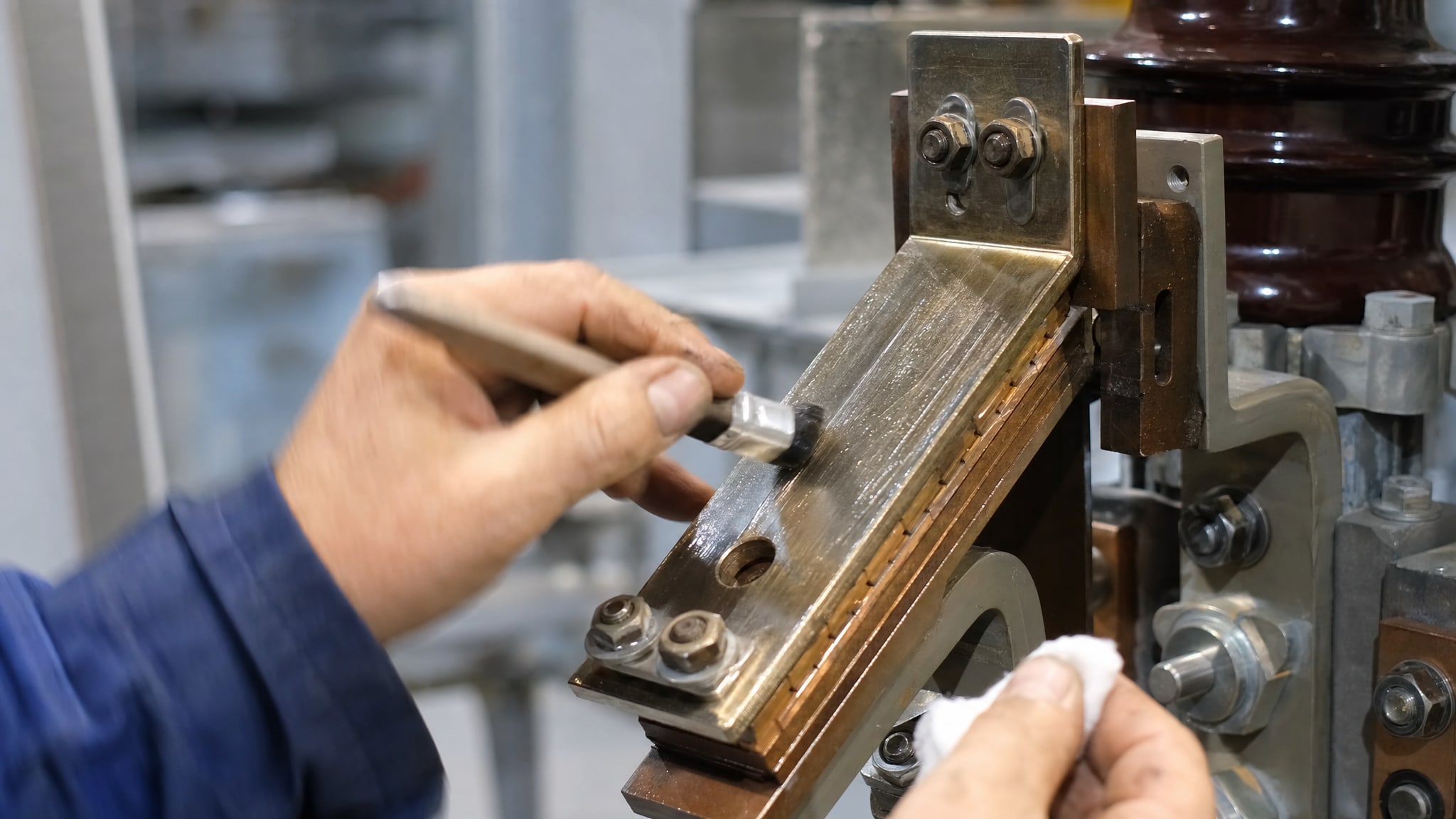

Диэлектрическая смазка для контактов наносится тонкой пленкой, а не слоем в несколько миллиметров.

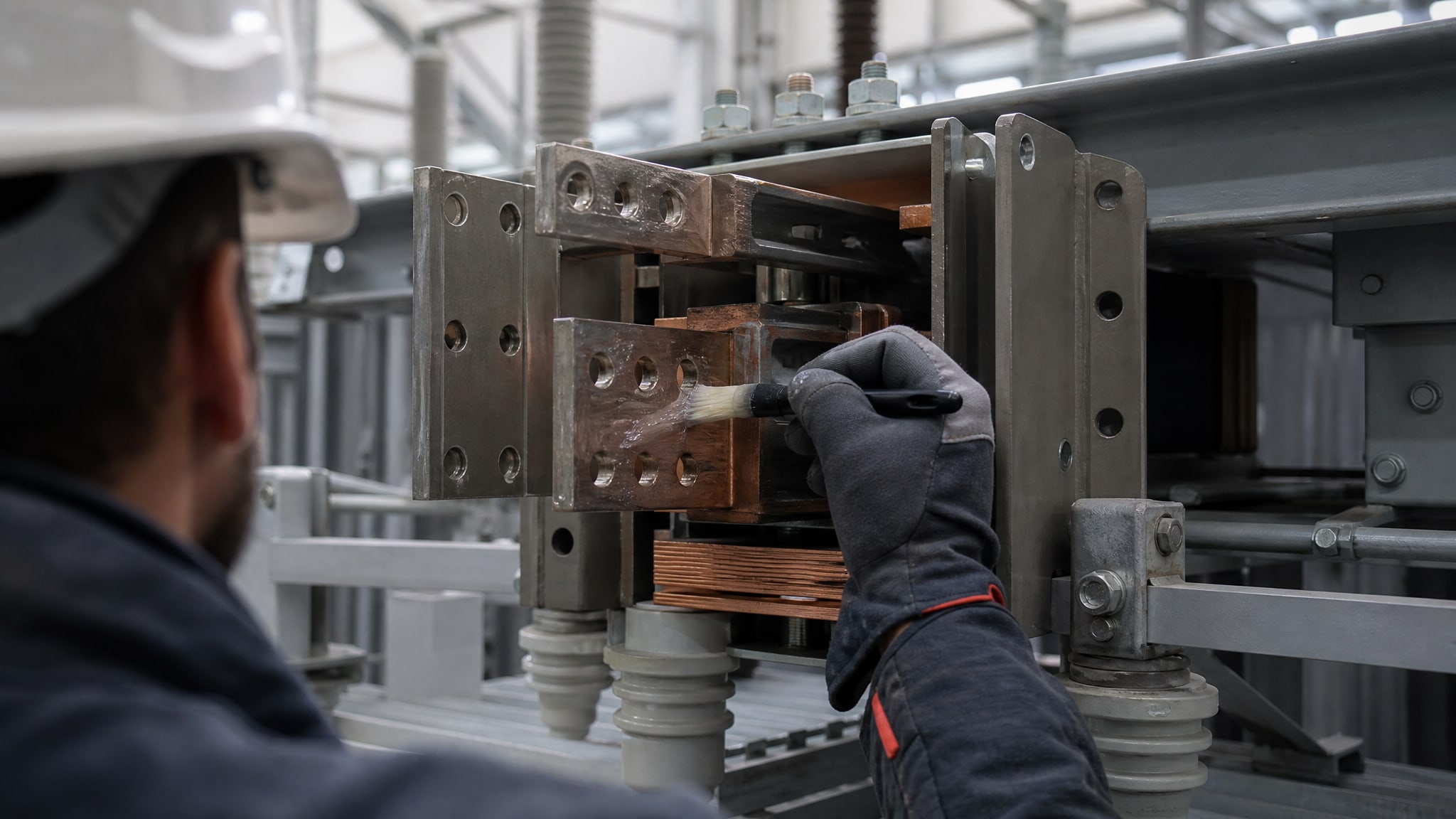

Толстый слой, во-первых, ухудшает теплоотвод от контакта, во-вторых, собирает пыль и может вызвать локальное перегревание.

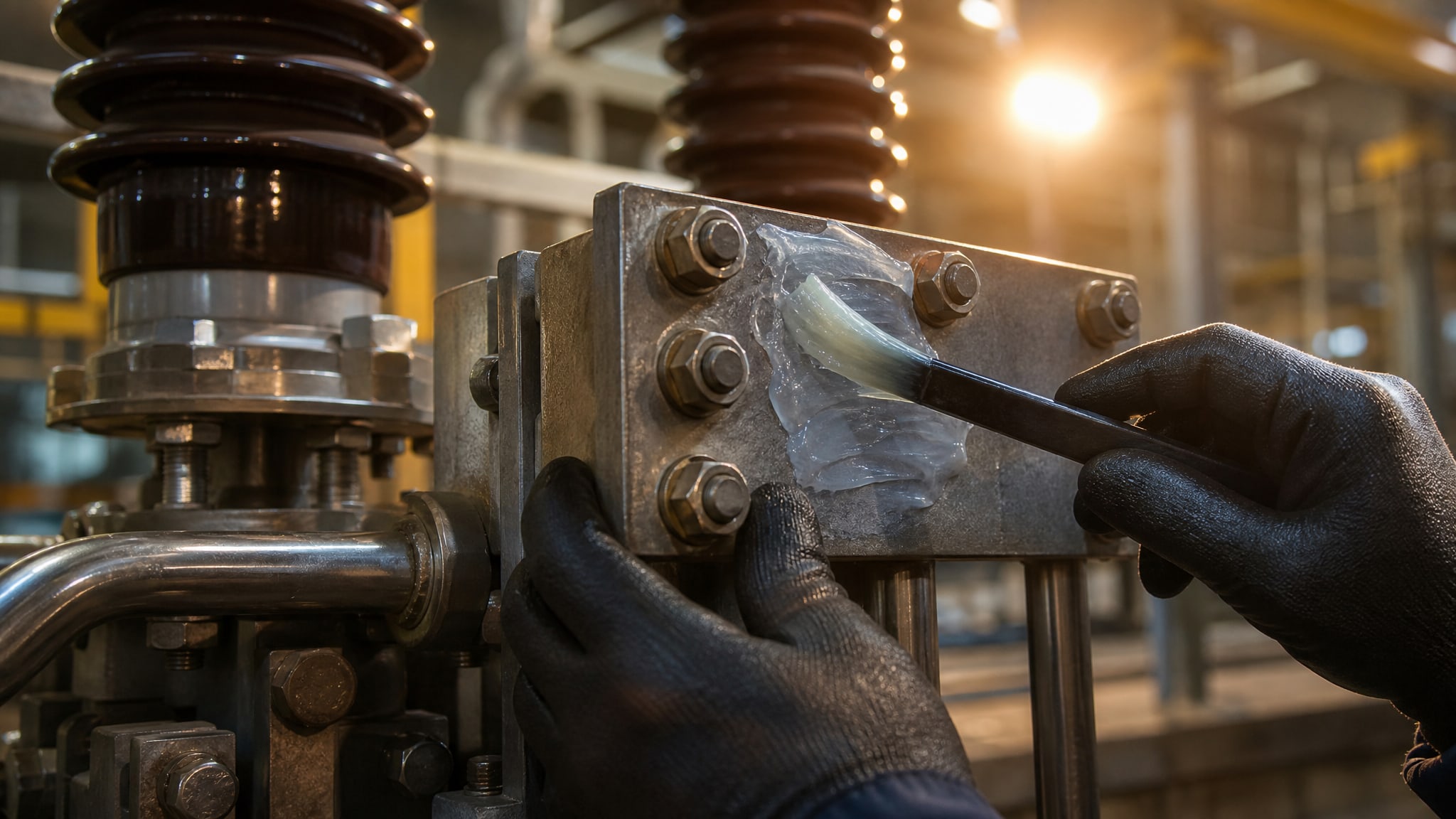

Как наносить: используй одноразовый шпатель или кисточку; нанеси смазку равномерно по контактной поверхности до появления тонкого блестящего слоя; излишки удали мягкой чистой тканью после полной сборки узла. Смазку можно наносить до сборки (если есть время на впитывание в пористые слои окисла) или сразу перед подключением.
Дозировка: для небольших контактов (клеммы, разъемы) достаточно 0,5–1 грамма на соединение; для кабельных наконечников и шинных соединений -1–2 грамма. Проверь спецификацию оборудования, иногда производитель указывает точную дозировку.
Периодичность обслуживания: на открытых подстанциях контакты рекомендуется переосматривать каждые 1–2 года и наносить свежий слой смазки, если видна коррозия или следы загрязнения. Во влажном климате и в местах с солевыми атмосферами - ежегодно.
Часто задаваемые вопросы
Чем отличается диэлектрическая смазка для контактов от универсальной масляной смазки?
Универсальные масляные смазки не имеют требуемой электрической прочности (они проводят ток), быстро испаряются при высокой температуре и не обеспечивают водоотталкивающих свойств. Диэлектрическая смазка специально разработана для электроконтактов: она имеет высокое удельное сопротивление (10¹⁴ Ом·см), выдерживает напряжение без пробоя (10 кВ/мм), защищает от влаги и остается стабильной в диапазоне −50…+230 °C.
Можно ли применить диэлектрическую смазку для автомобильных свечей зажигания на подстанции?
Нет. Смазки для автомобильных свечей зажигания относятся к другой категории применения (автомотор-ресурс) и не сертифицированы по ГОСТ 10434 для электрических контактных соединений стационарного оборудования. Они также могут содержать добавки, несовместимые с материалами подстанционных контактов. Для подстанций используй материалы, сертифицированные по ГОСТ 10434 как смазка для электроконтактов.
Как проверить, что смазка подходит для контактов, прежде чем заказывать большой объем?
Запроси у поставщика или производителя технический паспорт (TDS) и убедись, что указаны: электрическая прочность не менее 10 кВ/мм, удельное сопротивление 10¹⁴ Ом·см, соответствие ГОСТ 10434-82, диапазон температур, совместимость с медью и алюминием, коррозионное воздействие по ГОСТ 9.080. Если хотя бы один параметр отсутствует, уточни у производителя в письменном виде.
Какая дозировка смазки нужна для кабельных наконечников и разъемов?
Для кабельного наконечника на одну жилу нужно 1–2 грамма смазки, наносимой тонким слоем на контактную поверхность. Для штыревого разъема - примерно 0,5 грамма на контакт. Толстый слой ухудшает теплоотвод и собирает пыль; тонкий слой может не защитить от влаги. Правило: видна тонкая блестящая пленка, но поверхность не липкая на ощупь после высыхания верхних слоев.
В чем преимущество российской смазки по сравнению с импортной?
Российская диэлектрическая смазка обеспечивает эквивалентные электрические и тепловые характеристики (электрическая прочность, удельное сопротивление, температурный диапазон) при цене на 20–40 % ниже импортных аналогов. Отечественные производители соответствуют ГОСТ 10434-82, обеспечивают стабильное качество, техническую поддержку на русском языке и гарантированное наличие на складе.
Заключение
Выбор диэлектрической смазки для контактов трансформаторных подстанций - это не вопрос предпочтения бренда, а выбор на основе технических параметров и соответствия ГОСТ 10434-82. Ключевые критерии - электрическая прочность не менее 10 кВ/мм, удельное сопротивление 10¹⁴ Ом·см, температурный диапазон, адгезия и влагозащита. Российские аналоги импортной смазки полностью соответствуют этим требованиям, обеспечивая надежную защиту контактов и разъемов без переплаты за иностранный бренд.
Первый практический шаг: запроси TDS (технический паспорт) у поставщика для каждого материала, который планируешь применить, и сравни параметры со своей спецификацией оборудования. Проведи контрольное нанесение на небольшой участок контакта и убедись в совместимости с существующей системой. При переходе на новый материал не вноси изменение сразу на всех контактах - замени одну подстанцию, оценивай результаты в течение 1–2 месяцев и при положительном эффекте расширяй закупку.
