Поршневые пары - один из самых нагруженных узлов двигателя. Здесь температура достигает 200–260 °C, давление на контакт может превышать 550 МПа, а геометрия канавок создает условия для микроскопического относительного движения. Традиционная защита от схватывания и задиров строилась на дисульфиде молибдена, графите и полимерных связующих; сегодня появляются предложения с графеном. Закупщикам и инженерам нужно понять: действительно ли новые технологии дают преимущество, стоит ли переплачивать, и как выбрать покрытие, которое прослужит весь ресурс двигателя без задиров и износа.
Статья сравнивает проверенные решения на основе классических материалов с направлением графеновых составов - опираясь на верифицируемые данные испытаний, стандарты и рекомендации специалистов. Результат: четкие критерии для выбора и ответы на главные вопросы снабженца и инженера.
Проверенные решения: почему графит и MoS₂ остаются стандартом
Классические антифрикционные покрытия для поршней основаны на комбинации высокодисперсного дисульфида молибдена, графита и полимерного связующего.
Такие системы отверждаются при комнатной температуре или при контролируемом нагреве, что позволяет наносить их на готовые детали без специального оборудования.
Технические параметры этой категории хорошо документированы. Покрытие на основе MoS₂ и графита показывает коэффициент трения 0,03–0,08 (в зависимости от давления и скорости скольжения), несущую способность 12 500 Н при контактном давлении 550 МПа и ресурс 310 000 циклов при сухом трении. Рабочий диапазон температур составляет от -70 до +260 °C, что перекрывает как холодный пуск, так и номинальный режим ДВС.
Для юбок поршней, где возникает относительное перемещение между поршнем и стенкой цилиндра, толщина покрытия критична. Исследования показывают, что слой 10–12 мкм эффективен для предотвращения схватывания и износа, в то время как 18–20 мкм дополнительно снижает шум и вибрацию, включая стук поршней. Более тонкие слои (5–7 мкм) применяют в тех случаях, когда допуски детали не позволяют увеличение геометрии, а более толстые требуют дополнительной проверки посадки и тепловых деформаций.
Почему эти покрытия не вытеснены инновациями? Потому что они предсказуемы: технолог, снабженец и инженер ДВС знают точный состав, методику нанесения, ресурс испытаний и условия отказа. Отсутствие «чудо-свойств» компенсируется надежностью и понятной логикой отбора.
Антифрикционные материалы: графит как нормируемый компонент
Важная деталь: антифрикционные материалы с графитом - это не «старая технология», которую теперь вытесняет графен, а инженерное решение, которое регламентировано ГОСТ 26719-85 и прошло десятилетия приемочных испытаний.
ГОСТ определяет несколько марок порошковых антифрикционных материалов на основе меди с графитовыми добавками. Например:
| Марка материала | Пористость, % | Твердость, НВ | Прочность при радиальном сжатии, МПа |
|---|---|---|---|
| ПА-БрОГр | 15–28 | 350 | 120 |
| ПА-БрОГр2 | 15–25 | 250 | 120 |
| ПА-БрОЖГр | 18–28 | 200 | 130 |
Каждая марка рассчитана на свой режим нагрузки. Более твердые материалы выбирают для высоких давлений, более пористые - когда требуется возможность впитывать и удерживать дополнительную смазку. Это показывает, что в антифрикционных материалах нет универсального «лучше»: баланс пористости, твердости и прочности зависит от условий трения и смазки.
Когда говорят о графене как о инновации в антифрикционных покрытиях, часто упускают, что графит уже служит опорой антифрикционным системам и регулируется техническими условиями. Это не отменяет потенциал графена, но показывает, что добавка углеродистого компонента в антифрикционные материалы - давно проверенный путь.
Графеновые покрытия: что известно и что нужно уточнить перед выбором
Графеновые покрытия позиционируются как следующее поколение антифрикционных решений для поршней.
Теоретический потенциал понятен: графен имеет экстремальную удельную твердость, высокую теплопроводность и может улучшить адгезию слоя к металлической основе. Однако практика закупщика и инженера требует фактов.
В открытых источниках данные по графеновым покрытиям для поршней фрагментированы. Производители часто приводят лабораторные коэффициенты трения (иногда ниже, чем у MoS₂-графитовых систем), но редко публикуют:
Толщину слоя и ее допуски.
Методику испытаний - соответствует ли тест реальному режиму поршня (температура, давление, цикличность).
Ресурс в циклах или часах работы.
Поведение при холодном пуске (адгезия при температуре -20 °C и ниже).
Стоимость нанесения и доступность оборудования.
Без этих данных сравнение «графен против классики» остается на уровне маркетинга. Эксперты рекомендуют перед одобрением графеновых покрытий для серийного производства потребовать результаты испытаний по стандартам ASTM D2625 (несущая способность при сухом трении) и ASTM D2714 (испытание при давлении и циклической нагрузке).
Линейка антифрикционных покрытий MODENGY включает инновационные составы, которые исследуют возможности углеродистых наносистем в условиях реального ДВС. Однако даже производители, инвестирующие в новые технологии, подчеркивают, что графеновое покрытие - это направление с перспективой, а не замена, готовая к массовому внедрению без валидации.
Толщина слоя, адгезия и подготовка поверхности: часто упускаемые факторы
Когда инженер или закупщик выбирает антифрикционное покрытие, фокус часто смещается на коэффициент трения и цену.
Однако качество работы покрытия на 50 % зависит от подготовки и монтажа, а не только от самого состава.

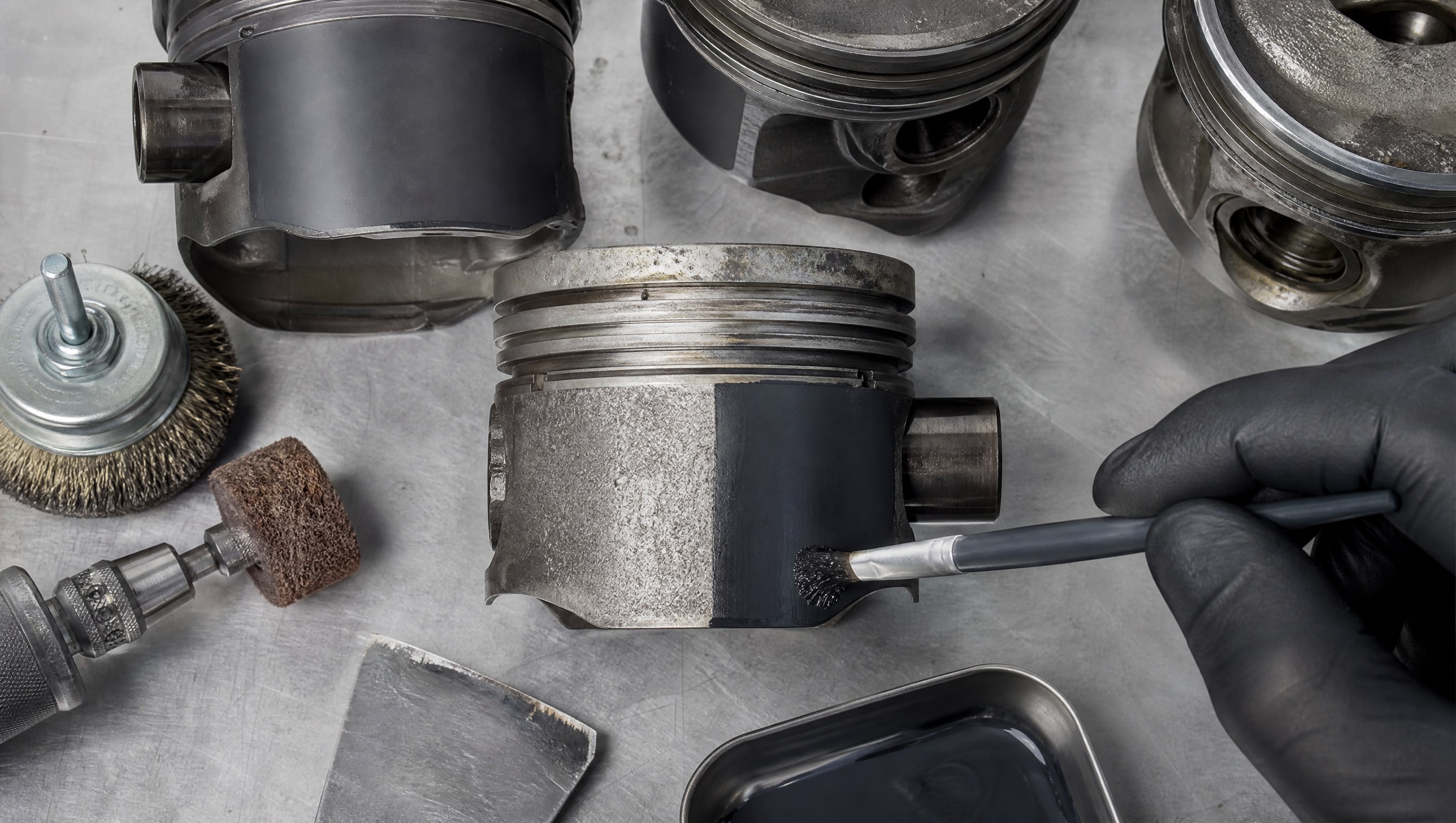

Подготовка поверхности. Перед заливкой покрытия шероховатость поверхности должна быть Ra 12,5–25 (по ГОСТ 2789-73). После финишной обработки шероховатость подогнана к Ra не выше 12,5. Если поверхность недостаточно подготовлена (следы коррозии, масло, оксиды), адгезия слоя снижается, и покрытие может отшелушиться под нагрузкой.
Толщина слоя и соблюдение допусков. Для поршневых применений толщина не просто технический параметр, но часть конструкции. Слой 10–12 мкм укладывается в допуски большинства поршней без переделки; слой 18–20 мкм требует проверки зазоров между поршнем и стенкой цилиндра и теплового расширения. Если перейти на графеновое покрытие, нужно убедиться, что рекомендуемая толщина не приведет к напрягу в сопряжении.
Адгезия при температурном цикле. В двигателе поршень испытывает скачки температуры: холодный пуск при -20 °C и нагрев до +200 °C за несколько секунд. Покрытие должно оставаться прилипшим при всех циклах. Классические MoS₂/графитовые системы имеют длительную историю испытаний на данный режим; для графеновых покрытий этот тест обязателен.
Специалисты, работающие с поршневыми покрытиями, подчеркивают: слой, наложенный на грязную поверхность или без учета допусков, будет отказывать, какой бы передовой состав ни использовался. Поэтому при переводе на новое покрытие первое, что проверяют, - это не формула, а технологичность нанесения и совместимость с существующей оснасткой.
Когда выбрать классический подход, а когда присмотреться к инновациям
Решение между проверенной системой и новым решением зависит от конкретной задачи и допусков на риск.
Выбирайте классическое MoS₂/графитовое покрытие, если:
Требуется гарантированный ресурс для серийного производства без переделок.
Допуски поршня не позволяют увеличивать толщину слоя свыше 12 мкм.
Нужна техподдержка и понятная логика выбора параметров.
Бюджет закупки строго ограничен.
Предусмотрены испытания в полноразмерном двигателе; требуется данные, которые можно передать клиенту.
Присмотритесь к графеновым решениям, если:
Проводится конструкторская работа для нового ДВС и есть возможность адаптировать допуски под новый слой.
Задача - снизить трение и шум на 10–15 %, а улучшение обоснует дополнительные расходы на валидацию.
Поставщик предоставил полный набор данных испытаний (толщина, ресурс, температурный диапазон, адгезия, стоимость).
В рамках программы развития есть бюджет на экспериментальные серии и их тестирование.
Если графеновое покрытие предлагается как «новое, значит лучше» без приложения испытаний - это красный флаг. Инженер или закупщик вправе потребовать те же документы, что и для классического покрытия: состав, толщина, ресурс при норме нагрузки, поведение при экстремальных температурах и методика испытания.
Стандарты и испытания: на что смотреть при сравнении
Сравнивая покрытия, нельзя опираться только на коэффициент трения.
Это то же самое, что выбирать трансмиссионное масло по вязкости, игнорируя допуски и стабильность. Полный технический портрет включает:
Несущая способность (испытание ASTM D2625 или аналог): давление, при котором покрытие начинает отказывать.
Ресурс при циклической нагрузке (ASTM D2714 или эквивалент): количество циклов или часов до видимых задиров.
Температурный диапазон с указанием, при какой температуре проводилось испытание.
Адгезия к металлической основе: метод испытания (скретч-тест, пилинг, центрифуга).
Твердость и толщина слоя.
Поведение в присутствии смазки (если поршень может контактировать с маслом).
Для баббитов (традиционный антифрикционный материал для вкладышей подшипников) нормируется твердость не менее 22,5 НВ (или 21 для марки Б88 без кадмия). Это показывает, что даже проверенные материалы имеют четкие рамки и не являются «универсальным решением».
Когда производитель графенового покрытия приводит коэффициент трения 0,01 и молчит про адгезию при -20 °C или про ресурс при 400 МПа - это не упущение, а признак незавершенной разработки.
Часто задаваемые вопросы
Правда ли, что графеновое покрытие всегда лучше классического?
Нет. В открытых источниках графеновые покрытия для поршней имеют лучшие лабораторные параметры в узких условиях, но полные данные испытаний (ресурс, адгезия, поведение при холодном пуске) редко публикуются. Классические MoS₂/графитовые системы имеют подтвержденный ресурс 310 000 циклов и рабочий диапазон от -70 до +260 °C. Выбор должен быть основан на конкретной задаче, а не на престижности материала.
Можно ли просто увеличить толщину слоя и получить лучшую защиту?
Нет. Для поршневых покрытий рабочий диапазон толщины -5–25 мкм. Слой 10–12 мкм защищает от схватывания, 18–20 мкм дополнительно снижает шум. Однако более толстый слой может привести к натягу в сопряжении, тепловым деформациям и проблемам с посадкой. Перед увеличением толщины нужно проверить допуски.
Сколько стоит переход на графеновое покрытие для серийного производства?
Помимо цены самого покрытия (часто выше классических MoS₂/графитовых систем на 20–50 %), требуются: валидация в полнозиловом двигателе, переналадка оборудования нанесения, переобучение операторов и, возможно, пересчет допусков поршня. Полная стоимость перехода может в 2–3 раза превысить цену материала.
Какие испытания запросить перед одобрением нового покрытия?
Запросите: результаты по ASTM D2625 (несущая способность), ASTM D2714 (ресурс при циклической нагрузке), адгезию при -20 °C и +200 °C, толщину слоя и допуски, поведение при смешивании с маслом, методику нанесения и стабильность параметров от партии к партии.
Может ли старое оборудование наносить графеновые покрытия?
Зависит от состава. Если графеновое покрытие разработано на базе существующей технологии (например, как добавка к MoS₂/графитовой системе), часто можно адаптировать старое оборудование с небольшой переналадкой. Если это принципиально новый процесс (напыление, плазменное осаждение), может потребоваться новое оборудование.
Заключение
Выбор между проверенным антифрикционным покрытием и графеновым решением - это не выбор между «старым» и «новым», а между контролируемым риском и неопределенностью. Классические MoS₂/графитовые системы имеют подтвержденные параметры, понятную технологию и предсказуемый результат. Графеновые покрытия обещают улучшение на 10–15 %, но требуют полной валидации и часто дороже.
Инженер или закупщик должен потребовать от производителя графенового покрытия то же самое, что предоставляет производитель классического: состав, толщину, ресурс в циклах при норме нагрузки, поведение при холодном пуске, адгезию и стоимость валидации. Если поставщик не может дать эти данные - это красный флаг. Начните с запроса технических данных по ASTM D2625 и D2714, а не с обещаний о революции.
