Резьбовые соединения под высокими вибрационными нагрузками теряют герметичность и самопроизвольно раскручиваются - с этой проблемой сталкиваются инженеры промышленных предприятий, сервисные центры и закупщики оборудования. Стандартная лента или паста часто не справляются, особенно если узел работает в условиях ударных нагрузок, перепадов температур или контакта с жидкостями.
Правильный выбор герметика для резьбы предотвращает утечки, самоотвинчивание и останавливает фреттинг - микроскопическое движение между витками, которое разрушает связь между деталями. В этой статье разберем, какие составы реально работают при вибрации, на какие стандарты опираться и как избежать типичных ошибок при монтаже.
Почему обычные способы не спасают от вибрации
Герметизация резьбы лентой или пастой при вибрациях работает недолго.
Вибрирующее соединение постоянно совершает микроперемещения, разрывая слой уплотнения и создавая каналы для утечек. Фреттинг - окисление и истирание поверхностей между витками - усугубляет ситуацию, особенно если в зазоры попадает влага или агрессивная среда.
Резьбовое соединение подвержено трем типам нагрузок одновременно: статическому растяжению (от давления внутри), вибрационному воздействию (повторяющиеся микродвижения) и ударным нагрузкам (при запуске или при изменении режима). Обычный герметик не рассчитан удерживать соединение под такой комбинацией. Именно поэтому инженеры выбирают анаэробные составы: они проникают в зазоры шириной до 0,05 мм, полимеризуются и образуют жесткую монолитную пленку, которая сопротивляется фреттингу и не позволяет виткам сдвигаться относительно друг друга.

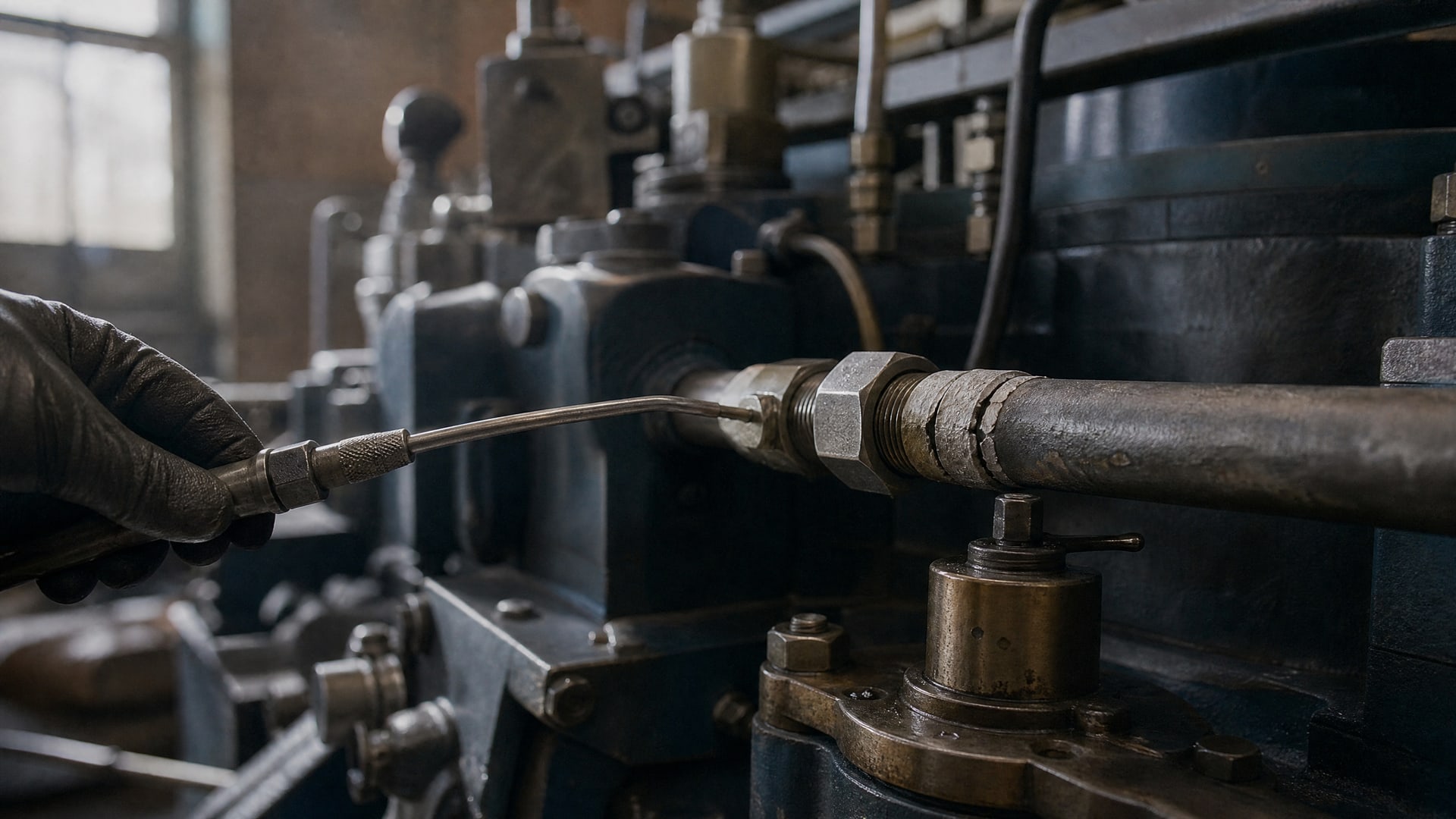

Для трубных соединений эта задача еще критичнее. Внутреннее давление, вибрация от работающего оборудования и перепады температуры - все это воздействует одновременно. Если герметик не рассчитан на shock and vibration loads, он теряет герметичность в первые недели работы.
Анаэробные герметики: как они работают при вибрации
Анаэробный герметик - это однокомпонентный полимер, который отверждается только в отсутствие кислорода, то есть в зазорах между резьбовыми витками.
На воздухе он остается жидким и удобен для нанесения; в щели шириной меньше 0,05 мм полимеризация начинается за счет активации ионами металла. Время полного отверждения составляет около 24 часов при 22 °C, после чего материал приобретает все заявленные свойства.
Механизм защиты от вибрации заключается в том, что отвержденный герметик:
заполняет все микронеровности и зазоры между витками, устраняя люфт;
создает высокий момент проворачивания - величину, которая показывает, с каким усилием нужно крутить болт уже после затягивания;
препятствует микроскольжению, которое приводит к фреттингу и оксидированию поверхностей;
остается гибким при тепловых расширениях, если это предусмотрено составом.
Вибростойкость анаэробных составов подтверждается стандартом ISO 10964, который измеряет два ключевых параметра: breakaway torque (момент срыва, усилие первоначального откручивания) и prevailing torque (момент проворачивания после отвинчивания на один оборот). Типичные значения варьируются от 11 до 35 Н·м в зависимости от класса прочности и вязкости состава.
Другой стандарт, ISO 10123, проверяет сдвиговую прочность соединения. Высокопрочные анаэробные составы показывают значения 10–20 Н/мм² - это означает, что герметик способен выдержать значительные внутренние напряжения внутри соединения, созданные давлением и вибрацией.
На практике это работает так: при правильном применении анаэробного герметика резьбовое соединение под вибрацией не раскручивается и не теряет герметичность на протяжении нескольких лет эксплуатации. Это особенно заметно на трубных соединениях в гидросистемах и на трубопроводах высокого давления, где требуется абсолютная герметичность.
Выбор герметика: герметизация или фиксация
Важный момент, который часто упускают закупщики, - анаэробные составы делятся на две категории по назначению:
герметики (sealants) - обеспечивают герметичность, но не дают высокого сопротивления раскручиванию;
герметики с виброфиксацией (vibration-resistant locking thread sealants) - герметизируют И предотвращают самоотвинчивание.
Если соединение работает под давлением (трубопроводы, гидросистемы), но не испытывает ударных нагрузок, подойдет обычный герметик. Если же узел подвергается вибрации и ударам, нужен состав, где явно указана vibration-resistant locking или аналогичная характеристика.
Как это различить в технических данных? Посмотри в техлист параметр ISO 10964. Если там указаны значения breakaway torque и prevailing torque на уровне 20–35 Н·м, это виброустойчивый фиксатор. Если значения не указаны или ниже 11 Н·м, это чистый герметик для герметизации без фиксации.
Правильный выбор зависит от того, какие задачи стоят перед конкретным соединением. На трубопроводах часто берут герметики с умеренной фиксацией, чтобы позже разобрать соединение без чрезмерных усилий. На крепежных болтах в вибронагруженных узлах используют высокопрочные фиксаторы, зная, что демонтаж будет затруднен.
Параметры, на которые смотреть при подборе
Момент срыва и момент проворачивания
Эти два параметра определяют поведение соединения после затягивания. Момент срыва (breakaway torque) - это усилие, нужное для первого откручивания болта после отверждения герметика. Момент проворачивания (prevailing torque) - это усилие на последующих оборотах. Оба измеряются в Н·м.
В техлистах вибростойких анаэробных составов встречаются значения: breakaway от 11 до 35 Н·м, prevailing от 6 до 70 Н·м. Высокие значения обеспечивают надежное удержание при вибрациях, но затрудняют последующий демонтаж - это нужно учитывать, если узел часто обслуживается.
Для быстрого запоминания: если соединение разбирают редко, выбирай высокопрочный состав (30+ Н·м). Если соединение в сервисе - предпочти средний класс (15–20 Н·м), чтобы техник потом без проблем открутил резьбу.
Рабочий диапазон температур
Анаэробные герметики работают в диапазонах, которые обычно указывают в градусах Цельсия или Фаренгейта. Типичные пределы: от -67 °F до +302 °F (это примерно -55 °C до +150 °C), но встречаются и более широкие диапазоны.
Высокотемпературные составы держат рабочую температуру до +230 °C или даже до +350 °F (около +176 °C). Если узел работает в горячем цеху или в условиях солнца, проверь верхний предел. Если работа на морозе - смотри нижний предел. Герметик, заявленный до +150 °C, при +200 °C потеряет эластичность и начнет трескаться, что снизит герметичность.
Совместимость со средой
Анаэробные герметики стойки к воде, маслам, газам и углеводородам, но не ко всему подряд. В техлистах часто указывают: "resistant to water, oils, fuels, hydraulic fluids". Если соединение находится в агрессивной среде (например, в контакте с органическими растворителями или некоторыми кислотами), уточни совместимость в паспорте.
Для трубных герметиков это критично. Если герметик соприкасается с хладагентом, газом или специальной жидкостью, нужно убедиться, что производитель его протестировал в контакте с этой средой.
Время полного отверждения
Это очень важно для практики. Большинство анаэробных герметиков дают первичное отверждение (основная часть прочности) за 1–2 часа, но полный набор свойств - герметичность, момент проворачивания, устойчивость к вибрации - достигается только через 24 часа при 22 °C.
Если запустить систему через 2 часа после нанесения герметика, соединение может дать протечку или потерять удерживающую способность при первых же вибрациях. Это частая причина сбоев на производстве.
Практическое применение герметика при вибрации
Нанесение герметика - это не просто смазывание резьбы.
Правильная технология - основа надежности соединения.

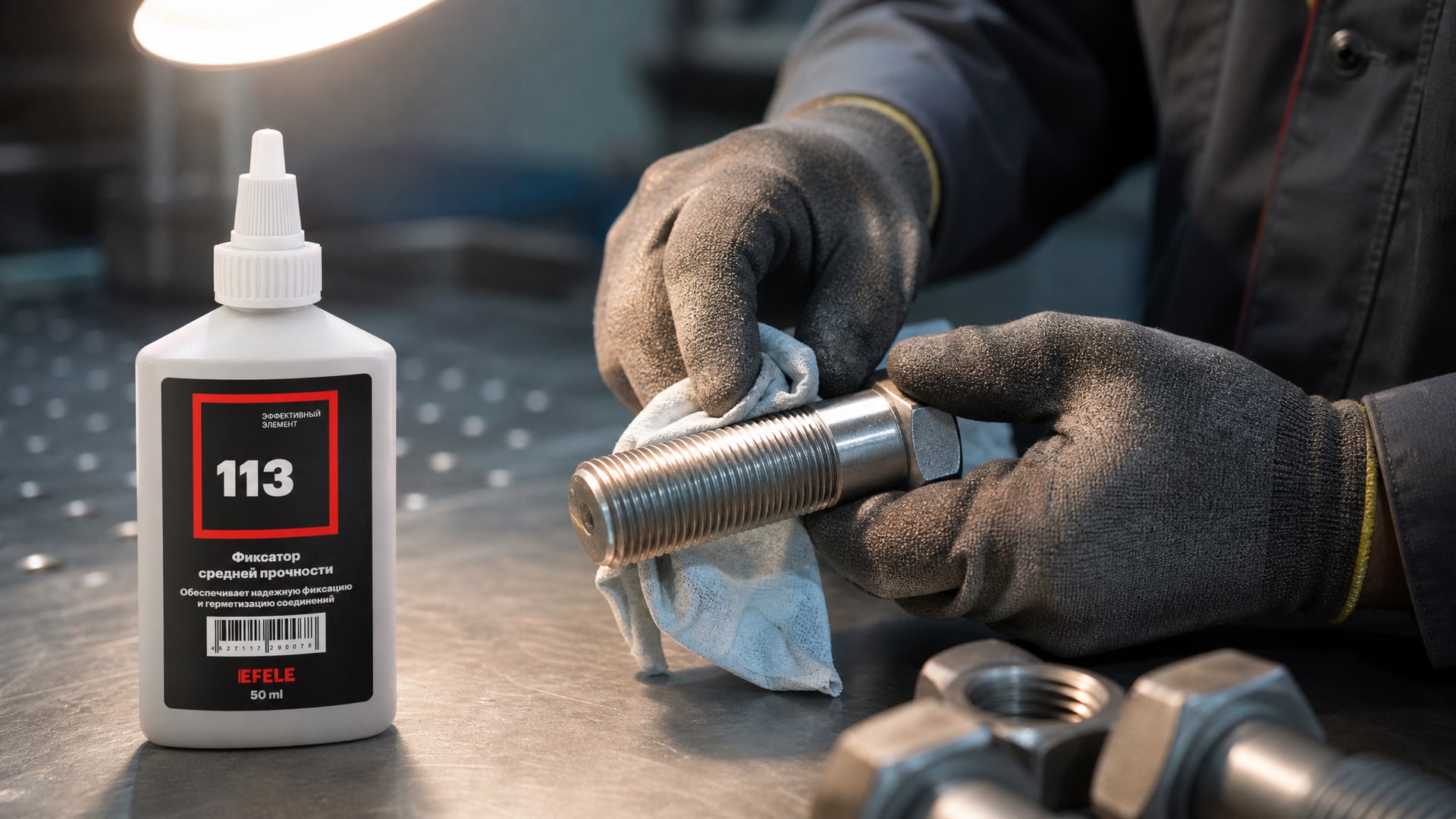

Подготовка резьбы. Перед нанесением герметика очистите резьбу от грязи, ржавчины и старого герметика. Обезжирьте спиртом или ацетоном - на жирной поверхности герметик плохо адгезирует. Дайте высохнуть.

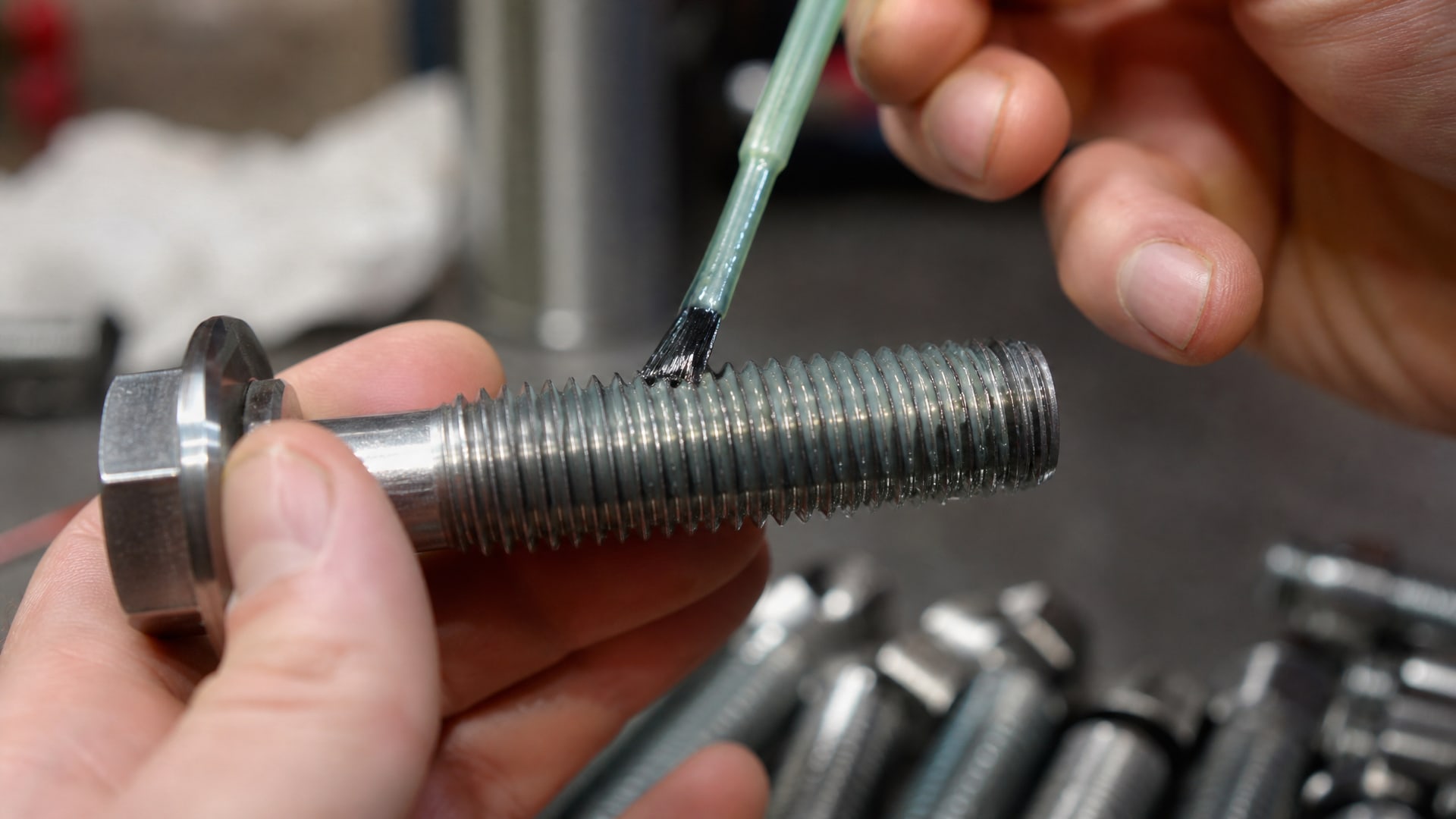

Дозировка. Наносите герметик тонкой пленкой на 1–2 витка у входа в резьбовое отверстие или на весь первый виток болта. Излишки герметика не усилят эффект; они просто вытекут из-под головки болта и загрязнят узел. Одна капля размером с горошину - обычно достаточно для стандартного болта М10–М16.
Вкручивание. После нанесения герметика сразу закрутите болт или пробку в отверстие. Герметик должен распределиться по всем виткам благодаря механическому сдвигу. Затяните с обычным усилием, не превышая рекомендованный момент затягивания для типа резьбы.
Выжидание. После затягивания дайте соединению отстояться не менее 24 часов при комнатной температуре (около 22 °C) перед подачей давления или запуском узла под вибрацией. Если условия холоднее (например, -10 °C в неотапливаемом цехе), отверждение займет дольше - иногда 48 часов. Проверь техлист конкретного продукта.
На практике, когда нужно срочно запустить оборудование, некоторые применяют греющую лампу или тепловентилятор рядом с узлом, чтобы ускорить отверждение. Это работает, но лучше планировать монтаж с запасом времени.
Обеспечение герметичности резьбовых соединений при высоких вибрациях требует не только выбора правильного материала, но и соблюдения технологии. Для узлов, где вибрация особенно интенсивна или где частые разборки исключены, стоит рассмотреть анаэробный клей средней прочности EFELE 113, который предотвращает самоотвинчивание и устраняет люфт без чрезмерного усложнения последующего демонтажа. Его применяют на производствах и в сервисных центрах именно потому, что баланс между удерживающей способностью и ремонтопригодностью здесь оптимален.
Ошибки, которые совершают при выборе герметика
Ошибка 1: выбор по цене без проверки стандартов.
Дешевый герметик может не иметь документированной вибростойкости или вообще не пройти испытания по ISO 10964. Результат: соединение раскручивается через месяц работы, и система требует переделки.
Ошибка 2: использование любого герметика при вибрации. Не все анаэробные составы одинаковы. Герметик для трубопроводов газа может быть совсем не подходящим для вибронагруженного болтового соединения. Всегда проверяй назначение в спецификации.
Ошибка 3: запуск системы раньше времени. Герметик отверждается за 24 часа при 22 °C. Если ввести систему в работу через 4 часа, соединение не получит полной удерживающей способности, и вибрация начнет его раскручивать.
Ошибка 4: игнорирование температурного диапазона. Если узел работает при +200 °C, а герметик рассчитан только до +150 °C, он потеряет эластичность и начнет трескаться. Проверяй верхний предел в техлисте.
Ошибка 5: нанесение слишком большого количества. Излишки герметика не улучшают герметичность, но затрудняют последующий демонтаж и могут загрязнить внутренние полости узла. Капля размером с горошину - оптимальная дозировка.
Ошибка 6: смешивание разных типов герметиков. Если уже был нанесен один герметик, а потом наносишь второй, они могут плохо совместиться и не отвердеть нормально. Полностью очисти резьбу перед новым применением.
Часто задаваемые вопросы
Какой герметик выбрать для болтового соединения, которое работает под вибрацией?
Выбирай анаэробный герметик или фиксатор резьбы, в техлисте которого указана вибростойкость (ISO 10964) и значения breakaway torque не ниже 15 Н·м. Проверь, совместим ли состав с конкретной средой (масла, газы, жидкости), и убедись, что верхний рабочий предел температуры превышает максимальную температуру узла минимум на 20 °C. Перед покупкой запроси техлист.
Можно ли ускорить отверждение герметика при отрицательной температуре?
Да, можно применить локальный прогрев лампой или тепловентилятором, поднимая температуру вокруг узла до 20–25 °C. Но полагаться на это не стоит. При проектировании монтажа планируй отверждение в нормальных условиях -24 часа при 22 °C. Если график критичен, выбирай герметики, которые дают ускоренное отверждение (некоторые производители указывают это в техлисте).
Что делать, если герметик вытек из-под болта после затягивания?
Если герметик выступил, дай ему отвердеть и аккуратно удали излишки острым ножом. Проверь, что резьба затянута правильно - может быть, герметика было слишком много. На будущее используй меньше материала (одна капля вместо двух). Если герметик вытекает постоянно, это может быть признаком поддельного материала - заменить на проверенный продукт.
Как проверить, полностью ли отвердел герметик перед подачей давления?
Самый надежный способ - ждать 24 часа при 22 °C, как указано в техлисте. Если нужна скорость, проверь подвижность болта: попытайся открутить его на четверть оборота без инструмента. Если борт хорошо держится и не проворачивается, герметик готов. Если поддается - еще не готов, жди дальше.
Можно ли наносить герметик на уже затянутое соединение для герметизации протечки?
Не рекомендуется. Герметик работает лучше, если наносится ДО затягивания, чтобы проникнуть в зазоры между витками. Если соединение уже собрано, герметик может остаться только на поверхности и не даст надежного результата. Лучше разобрать соединение, очистить резьбу и собрать заново с герметиком.
Заключение
Герметик для резьбы при вибрации - это не просто дополнительная страховка, а необходимый компонент конструкции для любого вибронагруженного узла. Анаэробные составы с документированной вибростойкостью (ISO 10964) предотвращают саморазвинчивание, устраняют люфт и удерживают герметичность на протяжении всего срока эксплуатации.
Ключ к успеху - выбрать материал с подходящим классом прочности для конкретной задачи, проверить совместимость со средой и температурным режимом, соблюдать технологию нанесения и дождаться полного отверждения перед запуском. Если пренебречь этими шагами, герметик не выполнит свою роль, и система потребует дорогостоящего ремонта.
Начни с запроса техлистов у поставщика, сверь параметры со стандартами ISO 10964 и ISO 10123, убедись в совместимости с вашей средой и условиями эксплуатации - и тогда резьбовое соединение будет надежным и герметичным в самых сложных условиях вибрации и нагрузок.
