Трубопроводы, работающие с кислотами, щелочами, углеводородами и другими химическими веществами, требуют герметизации, которая выдержит не только механическое давление, но и химическую агрессию самого вещества. Стандартный герметик здесь часто не подходит - неправильный выбор приводит к постепенному ослаблению соединения, вытеканию опасной жидкости и остановке производства. В этой статье разберемся, по каким критериям выбирать герметик для агрессивных сред, какие стандарты на самом деле гарантируют стойкость, и как проверить совместимость материала с конкретной химией без дорогостоящих ошибок. Информация полезна инженерам, специалистам по снабжению и техническим руководителям, отвечающим за надежность трубопроводных систем в химической промышленности, энергетике и машиностроении.
Почему стандартные герметики не всегда подходят для агрессивных сред
Многие закупщики ошибочно полагают, что наличие сертификата EN 751-1 на герметик означает, что он работает с любой агрессивной жидкостью.
На самом деле этот европейский стандарт подтверждает только герметичность в газовых и горячеводных системах. Он не содержит никаких требований к стойкости материала к кислотам, щелочам, углеводородам или другим промышленным веществам.

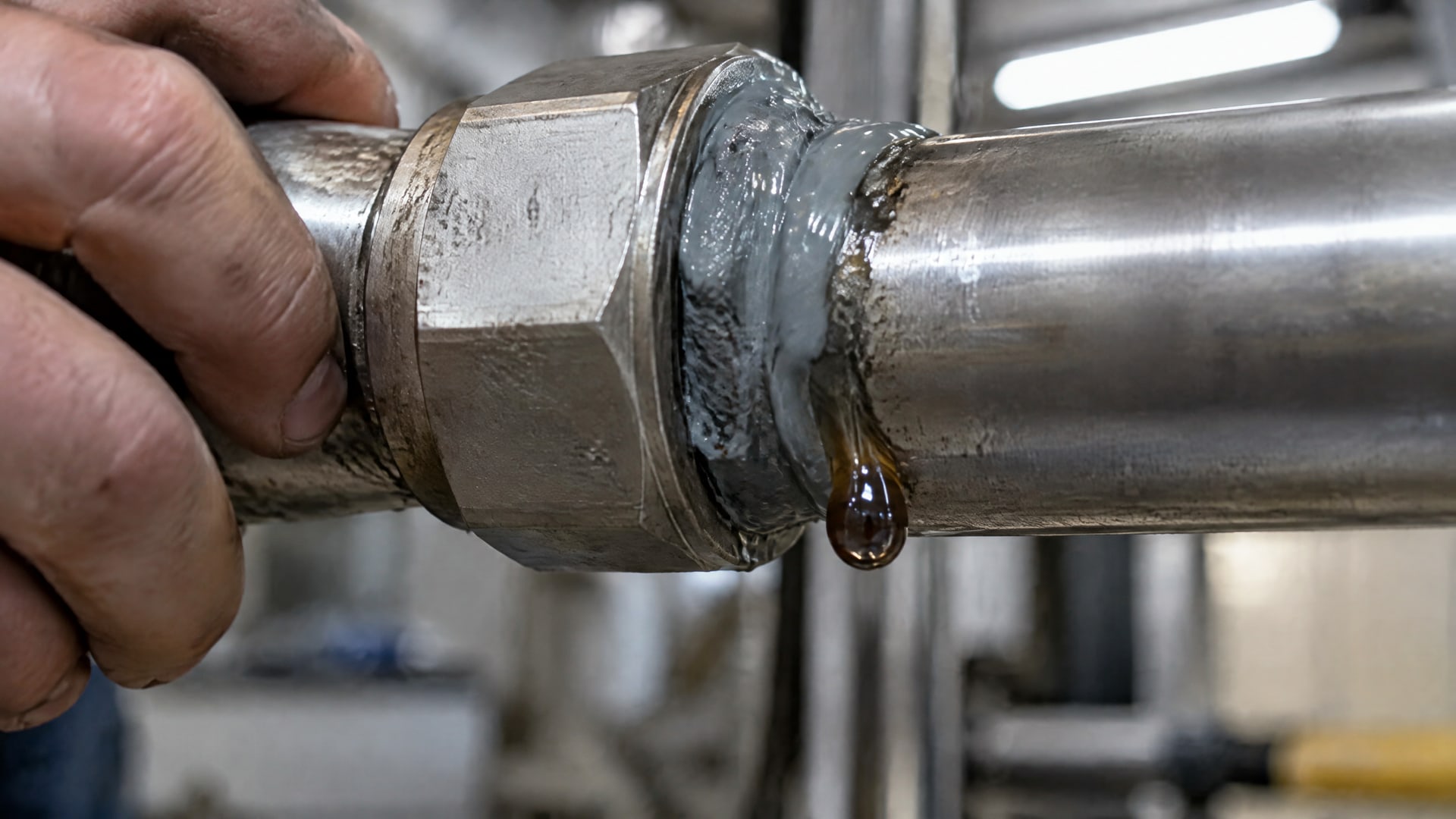

Когда жидкость попадает в микротрещины герметика или контактирует с его поверхностью, происходит химическое взаимодействие. Вещество может размягчить полимер, снизить его адгезию к металлу, вызвать набухание или, наоборот, усадку. Механическая прочность соединения при этом падает, герметик теряет упругость, и начинается медленное просачивание. Процесс может идти месяцы, пока не произойдет отказ системы в критический момент.
Поэтому нельзя опираться только на сертификат герметичности. Нужна дополнительная информация о химической совместимости с конкретным веществом, которое будет циркулировать в трубопроводе.
Как проверить совместимость герметика с химией: нужные стандарты и данные
Правильный подход - запросить у производителя герметика несколько документов и параметров:
Таблица совместимости с целевой жидкостью
На TDS (техническом листе) герметика должна быть таблица, где указано поведение материала в контакте с конкретным веществом: водой, маслом, серной кислотой, азотной кислотой, гидроксидом натрия и другими веществами. Эта таблица создается именно для того, чтобы снять все вопросы: работает герметик с вашей химией или нет. Общая формулировка вроде «стойкий к кислотам и щелочам» ничего не гарантирует - нужна конкретика.
Испытания по ASTM D471
Этот стандарт предусматривает погружение образца герметика в тестовую жидкость на 168 часов при рабочей температуре. После извлечения измеряют изменение твердости и набухание материала. Если твердость упала более чем на 20–30%, а коэффициент набухания превышает 5–15%, материал для данной среды не подходит - при долгосрочной работе он потеряет упругость и герметичность.
Испытания стойкости при давлении (ISO 10964, DIN 54452)
Эти стандарты оценивают герметичность герметика в резьбовых соединениях, когда трубопровод находится под рабочим давлением и при рабочей температуре. DIN 54452 особенно популярен: образцы выдерживают в тестовых жидкостях (вода, гликоль, тормозная жидкость, ацетон, бензин) 100–1000 часов, затем проверяют герметичность. Для систем с высокой опасностью утечки рекомендуют испытание не менее 200 часов в рабочих условиях.
Прочность на сдвиг (ISO 10123)
Показатель свыше 20 Н/мм² указывает на хорошую адгезию герметика к стали и достаточную механическую прочность. Это важно, но не достаточно - прочный герметик может быть разрушен химией. Поэтому механическую прочность всегда сопоставляют с результатами ASTM D471 и DIN 54452.
При выборе герметика для агрессивной среды необходимо требовать результаты всех этих испытаний именно для вашего вещества, концентрации и температуры. Если производитель не может предоставить такую информацию, это сигнал выбрать другой материал.

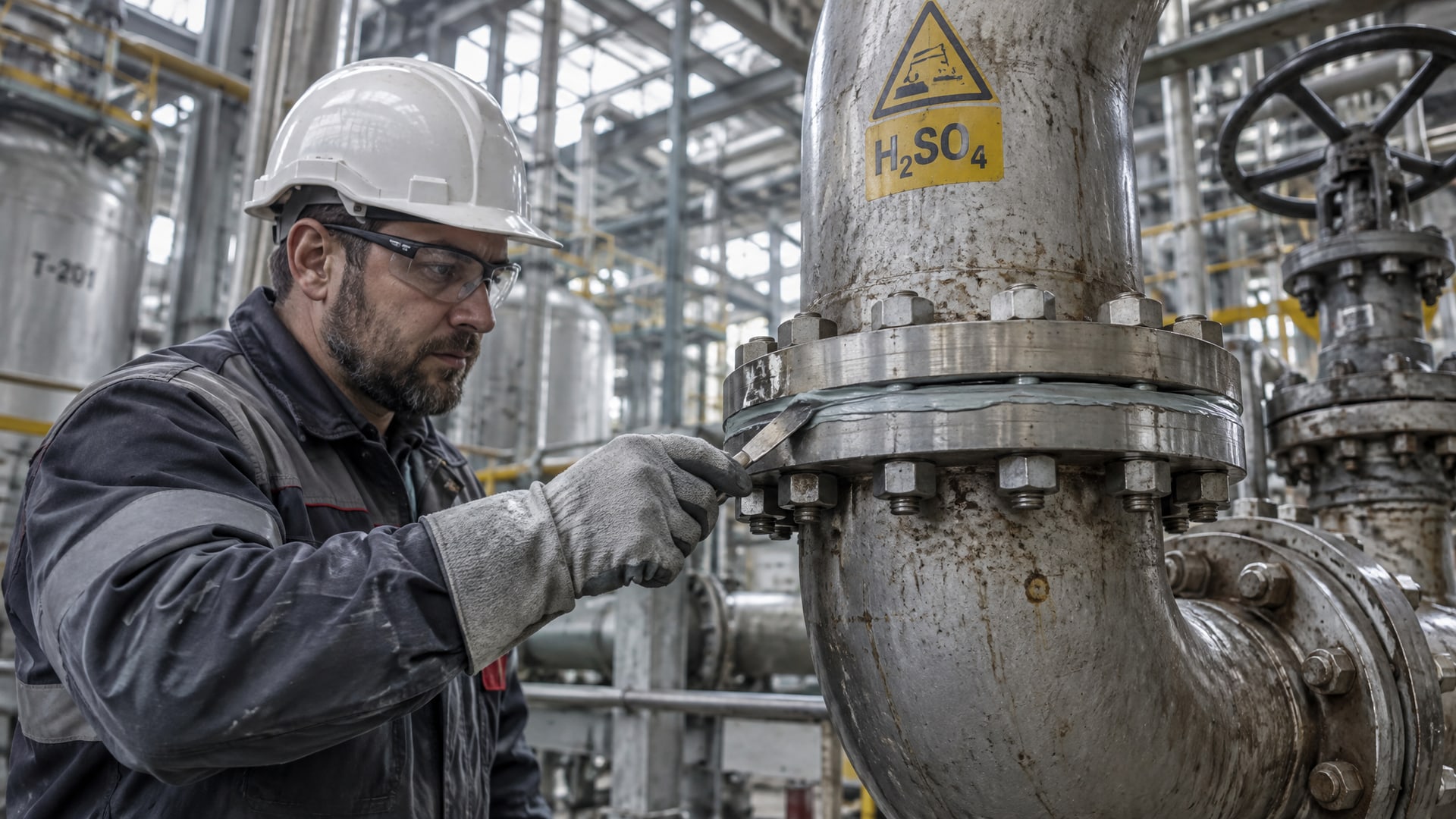

Минеральные кислоты: особенности герметизации и рекомендуемые составы
Минеральные кислоты (серная, азотная, соляная) относятся к наиболее агрессивным для полимерных герметиков.
Их деструктивное действие зависит от концентрации и температуры.
Кислоты слабой и средней концентрации (до 50%)

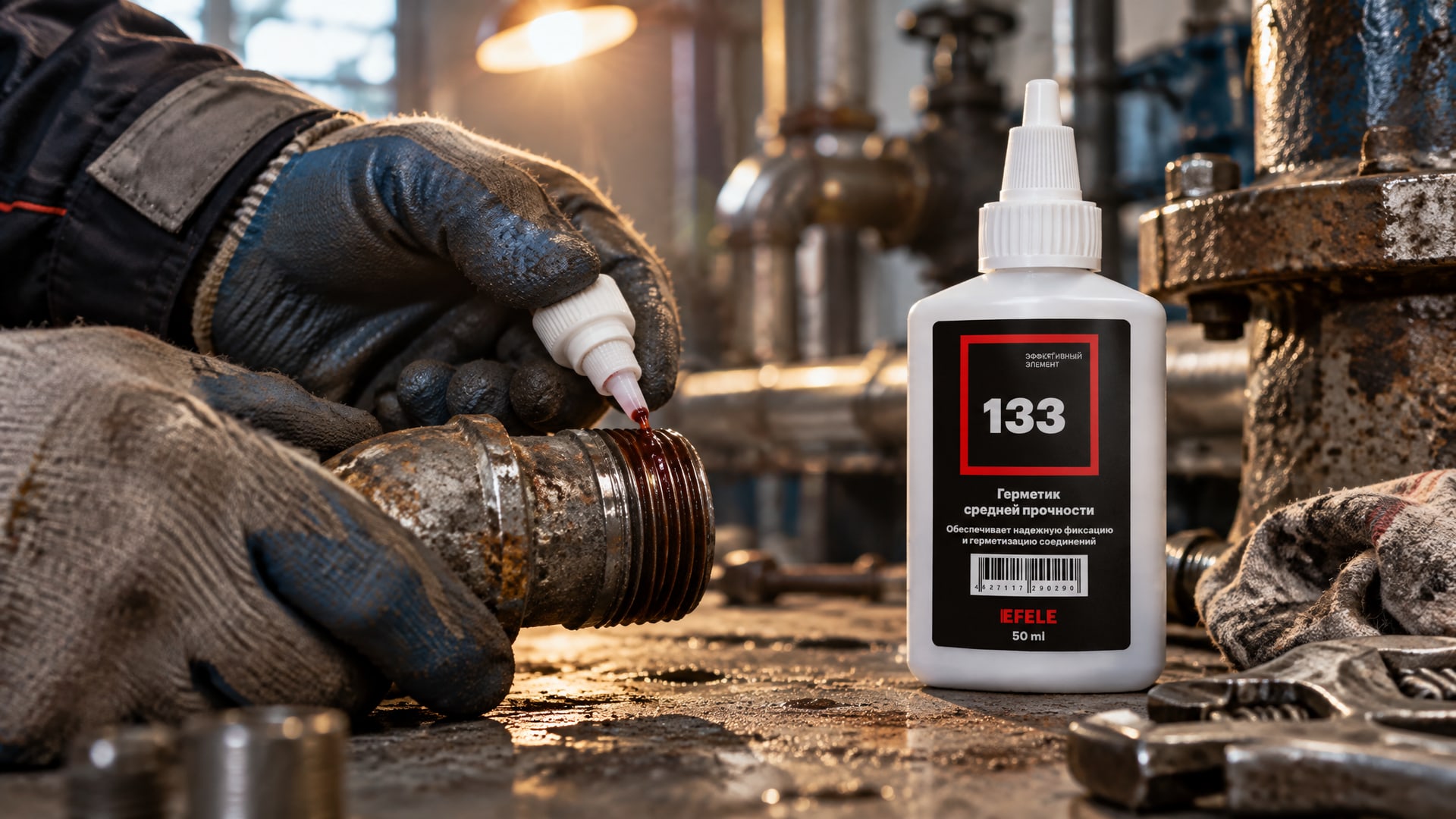

Для кислот концентрацией до 50% часто подходят стандартные анаэробные герметики, если они имеют подтвержденную совместимость. Однако это не правило, а исключение - нужна проверка по ASTM D471 и DIN 54452 для конкретного вещества. Многие герметики размягчаются уже на 30–40% кислоте, особенно при повышенной температуре.
Кислоты высокой концентрации (свыше 50%)
Для минеральных кислот концентрацией выше 50% требуется состав с повышенной кислотостойкостью. Обычный анаэробный герметик здесь не подойдет. На рынке есть специализированные составы, которые остаются упругими и адгезионно стабильными даже при продолжительном контакте с концентрированной кислотой. Их узнают по результатам ASTM D471: изменение твердости не более 10–15%, набухание менее 5%.
Проверка перед монтажом
Перед монтажом трубопровода, особенно для критичных применений, полезно провести пилотное испытание: собрать тестовое резьбовое соединение, заполнить трубу целевой жидкостью, создать рабочее давление и температуру, выдержать 200–500 часов (в зависимости от критичности), затем разобрать и осмотреть герметик и резьбу. Если герметик потемнел, размягчился или потерял адгезию - не подходит.
Щелочи, растворители и другие агрессивные среды
Щелочи (гидроксиды натрия, калия, аммиачные растворы) ведут себя иначе, чем кислоты.

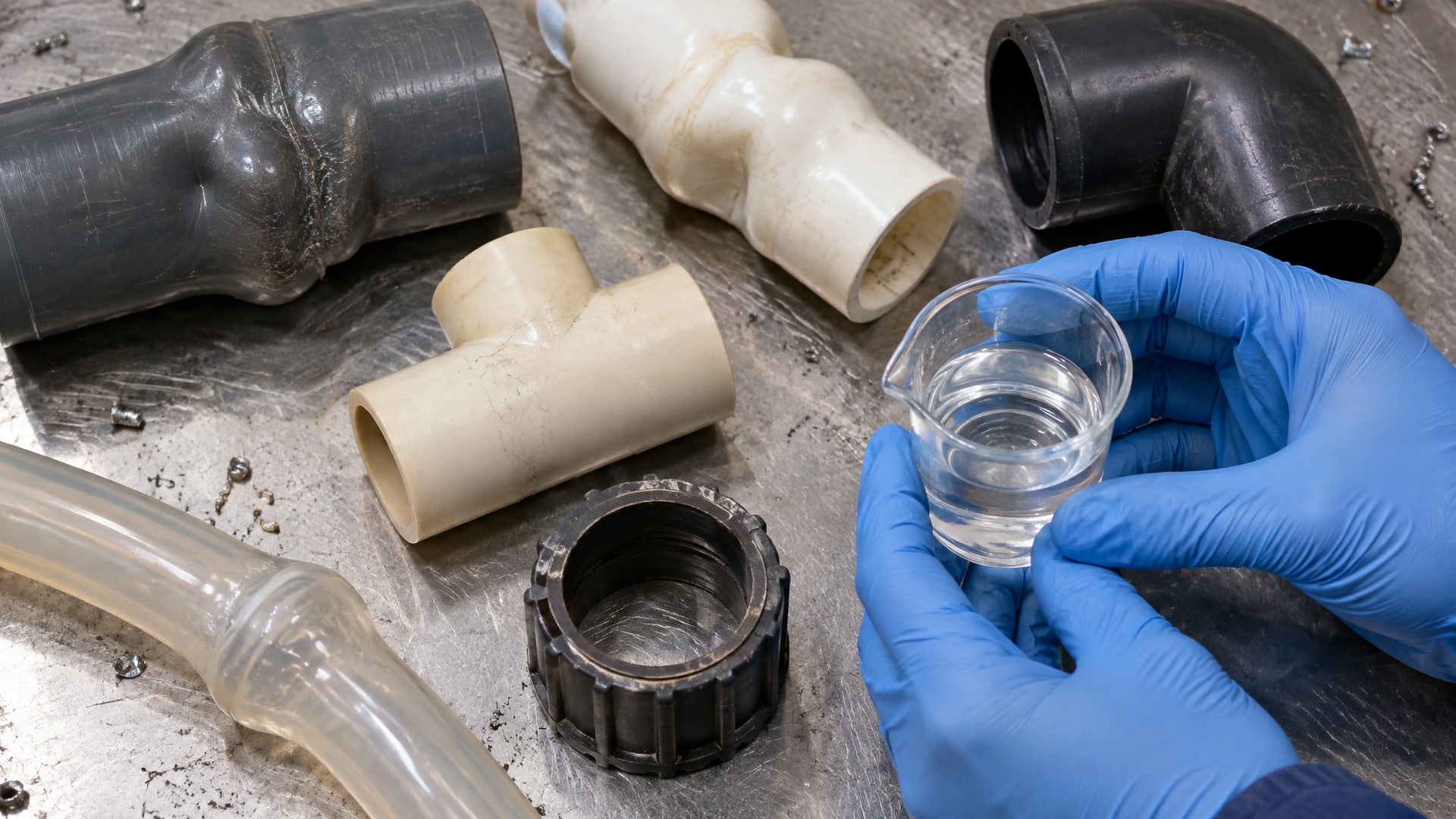

Они часто вызывают избыточное набухание полимера, что приводит к деформации герметика и потере герметичности. Некоторые герметики, стойкие к кислотам, теряют свойства в щелочной среде.
Органические растворители (ацетон, спирты, углеводороды) проникают в полимер и снижают его когезионную прочность (то есть прочность самого материала). Герметик может стать хрупким и потрескаться при вибрации или скачке давления.
Для каждой группы веществ нужна отдельная проверка:
Щелочи оценивают на ASTM D471 с отслеживанием набухания
Растворители - на DIN 54452 с долгосрочным испытанием герметичности, так как утечки появляются постепенно
Смеси веществ (например, кислота + масло) требуют испытания именно смеси, а не отдельных компонентов
Еще один момент: если среда содержит воду (как в системах охлаждения с ингибиторами коррозии или в технологических жидкостях), герметик должен быть одновременно гидролизоустойчивым. Гидролиз разрушает полимерную цепь, и герметик теряет прочность изнутри, даже если снаружи выглядит нормально.
Выбор герметика с учетом рабочего давления и температуры
Давление и температура усиливают воздействие агрессивной жидкости.
Высокое давление ускоряет проникновение молекул вещества в полимер, высокая температура ускоряет химические реакции разложения. Поэтому герметик, который прошел испытания при комнатной температуре и атмосферном давлении, может отказать в реальных условиях.
Рекомендуемый подход при выборе
Запросите у производителя герметика результаты испытаний именно при ваших параметрах:
Если давление в системе 10–50 бар и температура 20–60 °C, требуется проверка в этом диапазоне
Если давление выше 50 бар или температура выше 60 °C, испытание обязательно проводится в максимально близких к рабочим условиям параметрах
Для критичных приложений (например, в нефтегазовой промышленности) может потребоваться квалификация по стандартам ISO 23936-2 или NORSOK M-710
Процесс герметизации трубопровода с кислотой под давлением, работающего при 70 °C, требует совсем иного герметика, чем герметизация статичного соединения с водой при комнатной температуре. На это часто не обращают внимания, считая, что герметик - это герметик.
На практике в цехах, где работают с трубопроводами высокого давления и химически агрессивными жидкостями, выбирают герметик, который прошел долгосрочное испытание при рабочих условиях минимум 200 часов. Это гарантирует, что материал не деградирует под влиянием среды на протяжении первого года эксплуатации. Для герметизации трубных резьбовых соединений, работающих с агрессивными жидкостями под давлением, хорошо зарекомендовал себя анаэробный герметик EFELE 133, обеспечивающий надежную фиксацию при сочетании высокого давления, вибрации и контакта с агрессивной средой.
Специальные требования для питьевой воды, газов и кислорода
Некоторые трубопроводные системы работают не с агрессивной химией в классическом смысле, а с веществами, к которым применяются строгие санитарные или безопасностные требования.
Питьевая вода и санитарные системы
Для герметизации трубопроводов питьевой воды герметик должен пройти сертификацию NSF/ANSI 61 или WRAS/BS 6920-1. Эти стандарты гарантируют, что герметик не выделяет токсичные вещества в воду и не влияет на ее вкус и запах. Это не стойкость к агрессивной химии, а пищевая безопасность. На первый взгляд кажется, что питьевая вода неагрессивна, но на самом деле она содержит растворенный кислород, углекислоту и минеральные соли, которые при долгосрочном контакте могут воздействовать на некорректно выбранный герметик.
Газовые системы
Для газов (природный газ, технические газы) герметик должен соответствовать EN 751-1, а также получить одобрение национальных органов: DVGW (Германия), KIWA GASTEC QA (Нидерланды) и др. Это не про агрессивность газа, а про его проникающую способность и пожаробезопасность герметика.
Кислород и окислители
Кислород и другие окислители требуют специальной квалификации BAM (или эквивалентной). Анаэробные герметики содержат компоненты, чувствительные к кислороду. В окислительной среде эти компоненты могут воспламениться или ускорить разложение герметика. Поэтому кислородная квалификация - это не просто проверка совместимости, а проверка пожаробезопасности.
Если ваша система работает с кислородом, питьевой водой или природным газом, убедитесь, что герметик имеет соответствующие допуски. Наличие EN 751-1 для газа не означает, что герметик прошел кислородную квалификацию.
Типичные ошибки при выборе герметика для агрессивных сред
Ошибка 1: ориентация только на общие свойства
Написано «стойкий к кислотам и щелочам» - и закупщик считает, что герметик подходит для любой системы с кислотой. На практике герметик может работать с разбавленной уксусной кислотой, но рассыпаться в контакте с 70% серной кислотой. Требуется точная информация для конкретного вещества.
Ошибка 2: перенос данных с одной среды на другую
Если герметик прошел испытание с водой, это не гарантирует, что он работает с маслом, щелочью или растворителем. Каждая среда требует отдельного испытания. Особенно это касается смесей: герметик может быть устойчив к воде и маслу по отдельности, но рассыпаться в их эмульсии.
Ошибка 3: игнорирование температуры и давления
Герметик, который прошел проверку при 20 °C и атмосферном давлении, может отказать при 70 °C и 100 бар. Химическая реакция ускоряется с ростом температуры, давление способствует проникновению вещества в полимер. Всегда требуйте результаты испытания в рабочих условиях или максимально близких к ним.
Ошибка 4: недооценка времени контакта
Герметик может пройти 100-часовое испытание, но отказать на 500-м часу. Это особенно актуально для непрерывных систем, где жидкость циркулирует круглые сутки. Для таких приложений запрашивайте испытание минимум 200–500 часов или требуйте гарантию минимум на один год работы.
Ошибка 5: выбор по цене вместо совместимости
Дешевый герметик может казаться привлекательным, но если он не подходит для вашей среды, это приведет к аварии и дорогостоящему ремонту. Герметик выбирают по совместимости, а потом смотрят на цену среди подходящих вариантов.
Часто задаваемые вопросы
Достаточно ли наличия EN 751-1 для герметика, чтобы использовать его с агрессивной химией?
Нет. EN 751-1 подтверждает герметичность в газовых и водяных системах, но не гарантирует стойкость к кислотам, щелочам и растворителям. Для агрессивных сред требуется дополнительная проверка по ASTM D471 или DIN 54452 конкретно с целевым веществом.
Какие показатели герметика считаются признаком хорошей адгезии к стали?
Прочность на сдвиг свыше 20 Н/мм² по ISO 10123 указывает на хорошую адгезию к стали и механическую прочность. Однако это не заменяет проверку химической совместимости - герметик может быть механически прочным, но химически нестойким.
Что делать, если производитель не предоставляет таблицу совместимости с моей жидкостью?
Это признак того, что герметик не испытывали именно с вашей средой. Либо попросите провести испытание (может быть платным), либо выберите другой герметик, для которого уже есть такая информация. Риск работать вслепую слишком высок.
Может ли герметик, подходящий для воды, использоваться с маслом?
Не обязательно. Вода и масло действуют на полимер по-разному. Герметик, устойчивый к воде, может размягчиться или разбухнуть в контакте с маслом. Требуется проверка для каждой среды отдельно.
Сколько часов испытания герметика достаточно для уверенности в надежности?
Минимум 200 часов при рабочих температуре и давлении. Для критичных приложений (высокое давление, непрерывная циркуляция) рекомендуется 500 часов. Если герметик рассчитан на многолетнюю работу, лучше иметь гарантию производителя на несколько лет, а не полагаться только на лабораторное испытание.
Заключение
Герметизация трубопроводов с агрессивными жидкостями - это не просто выбор продукта по названию, а инженерная задача, требующая точного понимания химии, давления и температурных условий. Стандарты вроде EN 751-1 подтверждают герметичность, но не химическую стойкость. Прочность на сдвиг говорит о механике, но не о взаимодействии с веществом. Правильный герметик выбирают по таблице совместимости с конкретной средой и результатам испытаний (ASTM D471, DIN 54452, ISO 10123) именно при ваших параметрах давления и температуры.
Начните с четкого определения того, какая жидкость будет циркулировать в трубопроводе: состав, концентрация, давление, температура. Затем запросите у производителя герметика TDS с таблицей совместимости и результаты долгосрочного испытания герметичности. Если информации нет - выбирайте другого производителя. Это убережет вас от неожиданных отказов системы и затрат на переделку.
