Фильтровальное полотно для волочильной эмульсии подбирают не по одному значению в микронах, а по совокупности условий: какие загрязнения нужно удалить, каков расход жидкости, насколько стабильна эмульсия и какой перепад давления допустим для системы. Полотно с маркировкой «70 микрон» может подойти для одной задачи и оказаться недостаточно тонким или слишком быстро засоряться в другой.
Статья поможет инженерам, техническим специалистам и закупщикам разобраться, как оценить тонкость фильтрации, сопоставить ее с характеристиками эмульсии и проверить работу полотна в реальных условиях. Отдельно рассмотрим, почему важно контролировать перепад давления и как подготовить систему к замене рабочей жидкости.
Как выбрать фильтровальное полотно для волочения
Перед выбором полотна определите, какие загрязнения должны задерживаться.
Для очистки волочильной смазки от металлической пыли и мелкой окалины важны фактическое распределение частиц по размерам, требуемая чистота жидкости и рабочий расход. Если ориентироваться только на надпись «70 микрон», без данных о загрязнении и условиях работы, оценить пригодность материала нельзя.
Тонкость фильтрации описывает лишь часть характеристик. Для сравнения фильтрующих материалов также используют beta-value, эффективность, грязеемкость и перепад давления. ISO 16889 устанавливает подход к оценке фильтроэлементов в многопроходном тесте, в том числе для сравнения эффективности и ресурса. Поэтому при выборе полотна следует запросить не только номинальную пористость, но и методику, по которой ее определили.
| Параметр | Что уточнить при подборе |
|---|---|
| Тонкость фильтрации | Какие частицы материал должен задерживать и как подтверждена указанная характеристика |
| Эффективность | Есть ли данные beta-rating или результаты стандартизованного испытания |
| Грязеемкость | Как долго полотно может работать при фактической загрязненности жидкости |
| Перепад давления | Как он меняется по мере накопления загрязнений |
| Рабочие условия | Расход, вязкость, температура холодного пуска и водосодержание |
Значение «70 микрон» нельзя считать универсальным решением. Пригодность такого полотна зависит от размера частиц, требуемой чистоты и параметров системы. Более тонкий материал также не всегда предпочтительнее: он может быстрее засориться и повысить перепад давления. Для инженерного сравнения нужны данные о работе материала, а не только заявленная тонкость.
Как фильтрация влияет на стабильность эмульсии
В волочильной эмульсии фильтруется не только твердая фаза.

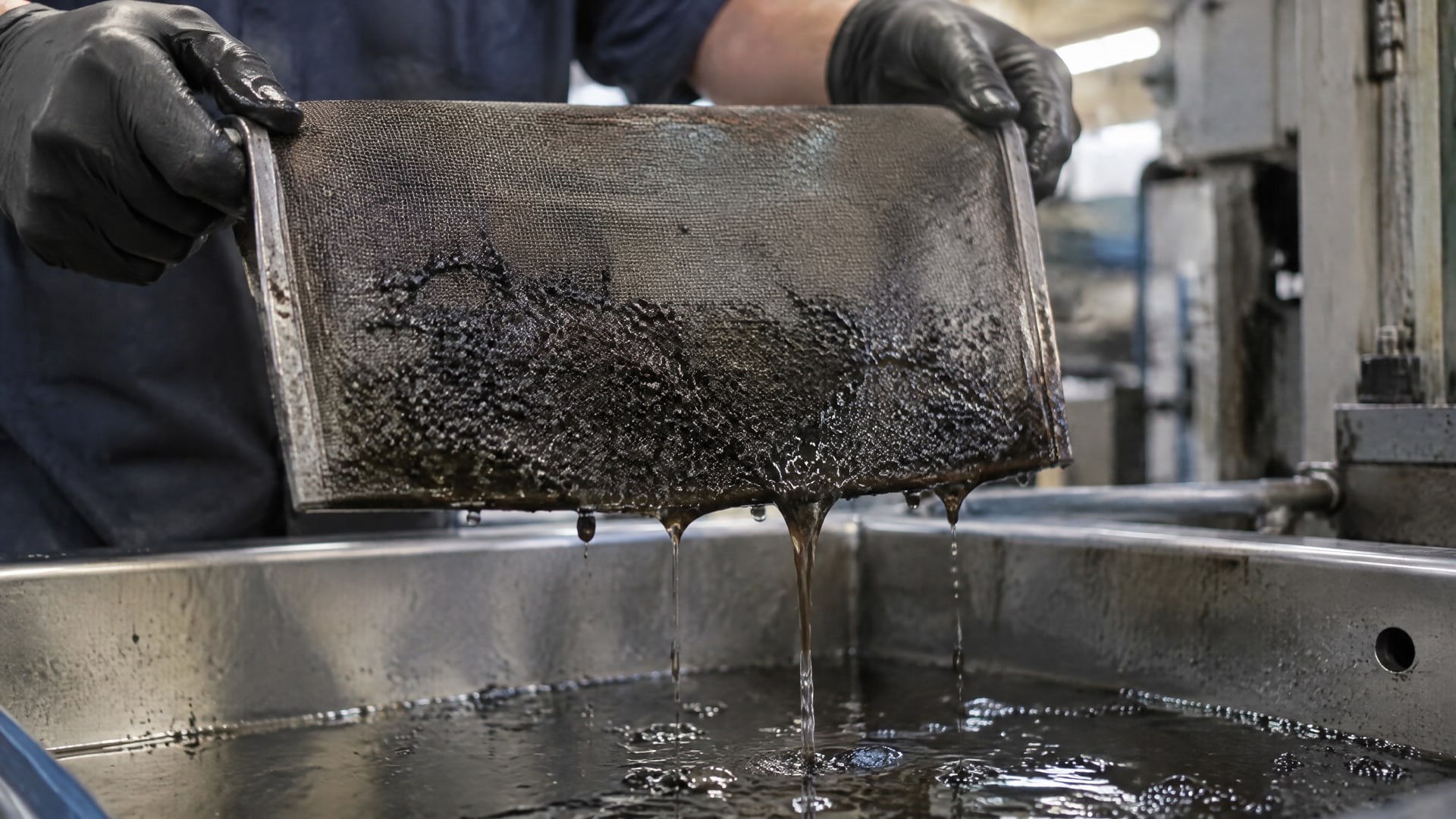

Необходимо учитывать водосодержание и поведение дисперсной системы, поскольку неподходящий фильтрующий материал или конструкция могут повлиять на свойства рабочей жидкости. Поэтому до внедрения полотна проверяют его совместимость с водой и присадками, а также наблюдают за состоянием эмульсии после фильтрации.
Исследование фильтрации эмульсий показывает, почему одной маркировки в микронах недостаточно. Устойчивые эмульсии с размером капель до 24 мкм проходили через фильтры с порами 10-16 мкм без коалесценции. В исследованиях также использовали фильтры с порами 16-40 мкм. Эти данные не задают готовую тонкость для волочильной эмульсии, но показывают, что размер пор сам по себе не описывает воздействие фильтра на жидкость.
Для подбора полотна важно различать два результата: удаление твердых загрязнений и сохранение рабочих свойств эмульсии. Если после установки материала меняются состояние жидкости или параметры процесса, одной высокой степени удержания частиц недостаточно, чтобы считать решение подходящим. Проверку проводят на конкретной эмульсии и при фактической нагрузке системы.
При наличии воды оцените, как фильтрующее решение работает именно с водосодержащей жидкостью. В рекомендациях по смазочным системам отдельно отмечено, что некоторые конструкции фильтров не работают, если в масле присутствует вода. Это не означает, что тот же результат автоматически относится к каждому полотну или эмульсии, но подтверждает необходимость проверки совместимости и фильтруемости в условиях эксплуатации.
Как оценить перепад давления и ресурс полотна
При фильтрации волочильной эмульсии важно учитывать перепад давления на чистом полотне и его рост по мере загрязнения.
Если материал слишком тонкий для фактического потока и загрязненности, сопротивление может быстро увеличиться. Это сокращает время работы между заменами и способно снизить производительность фильтрационной системы.
Для подбора фильтра в полевых системах учитывают вязкость жидкости, температуру холодного пуска, расход и требуемую степень фильтрации. Эти параметры рассматривают вместе: изменение температуры влияет на вязкость, а расход и загрязненность определяют нагрузку на полотно. Поэтому данные о тонкости без условий испытания и эксплуатации недостаточны для прогноза ресурса.
В рекомендациях по расчету фильтров указано, что clean ΔP не должен превышать 10% от уставки байпасного перепада давления при номинальной вязкости. Этот ориентир относится к подбору узла фильтрации и не заменяет проверку конкретной системы. Важно также оценивать перепад по мере загрязнения: начальное значение не показывает, как быстро материал достигнет предельного сопротивления.
Грязеемкость особенно важна при рециркуляции и офлайн-очистке, когда фильтрация должна продолжаться без частой замены материала. Если полотно забивается быстро, проверьте, соответствует ли его тонкость размеру и объему загрязнений, а также правильно ли учтены расход и вязкость. Для сравнения вариантов запрашивайте характеристики при сопоставимых условиях, включая метод испытания и данные по эффективности.
Как проверить фильтрацию волочильной эмульсии на участке
До выбора постоянного решения зафиксируйте исходные параметры: состояние эмульсии, характер загрязнений, расход и перепад давления на чистом полотне.
Затем определите, какие частицы требуется удалять и какой результат должен считаться достаточным для технологического процесса. Это помогает сравнивать варианты по одинаковым критериям, а не только по обозначению пористости.

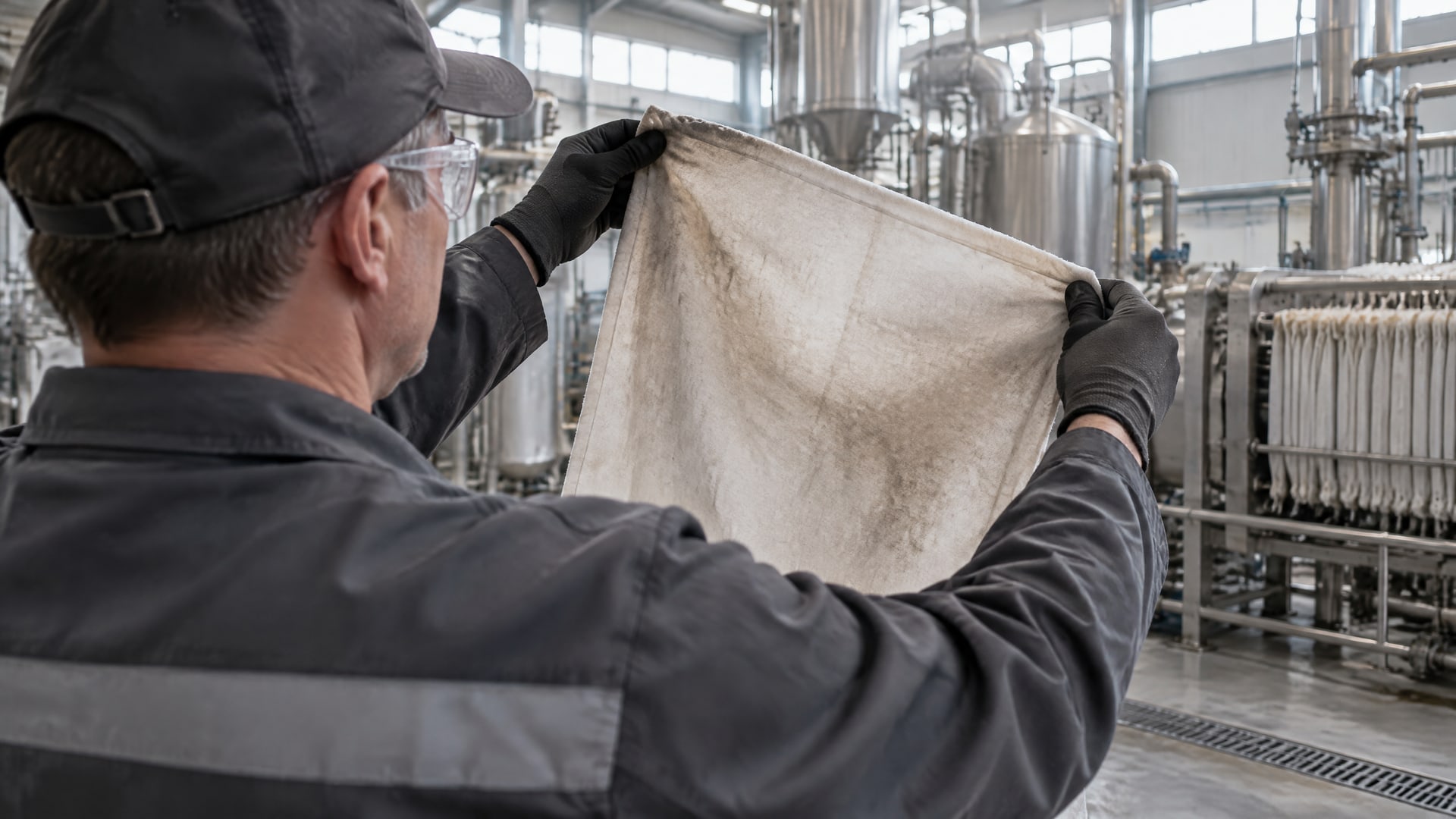

Во время проверки отслеживайте перепад давления и скорость загрязнения материала. Если полотно быстро теряет пропускную способность, причины могут быть связаны с несоответствием тонкости загрязнению, недостаточной грязеемкостью или неверным учетом расхода и вязкости. Если же материал не обеспечивает нужную очистку, проверьте фактическую эффективность фильтрации, а не только заявленные микроны.

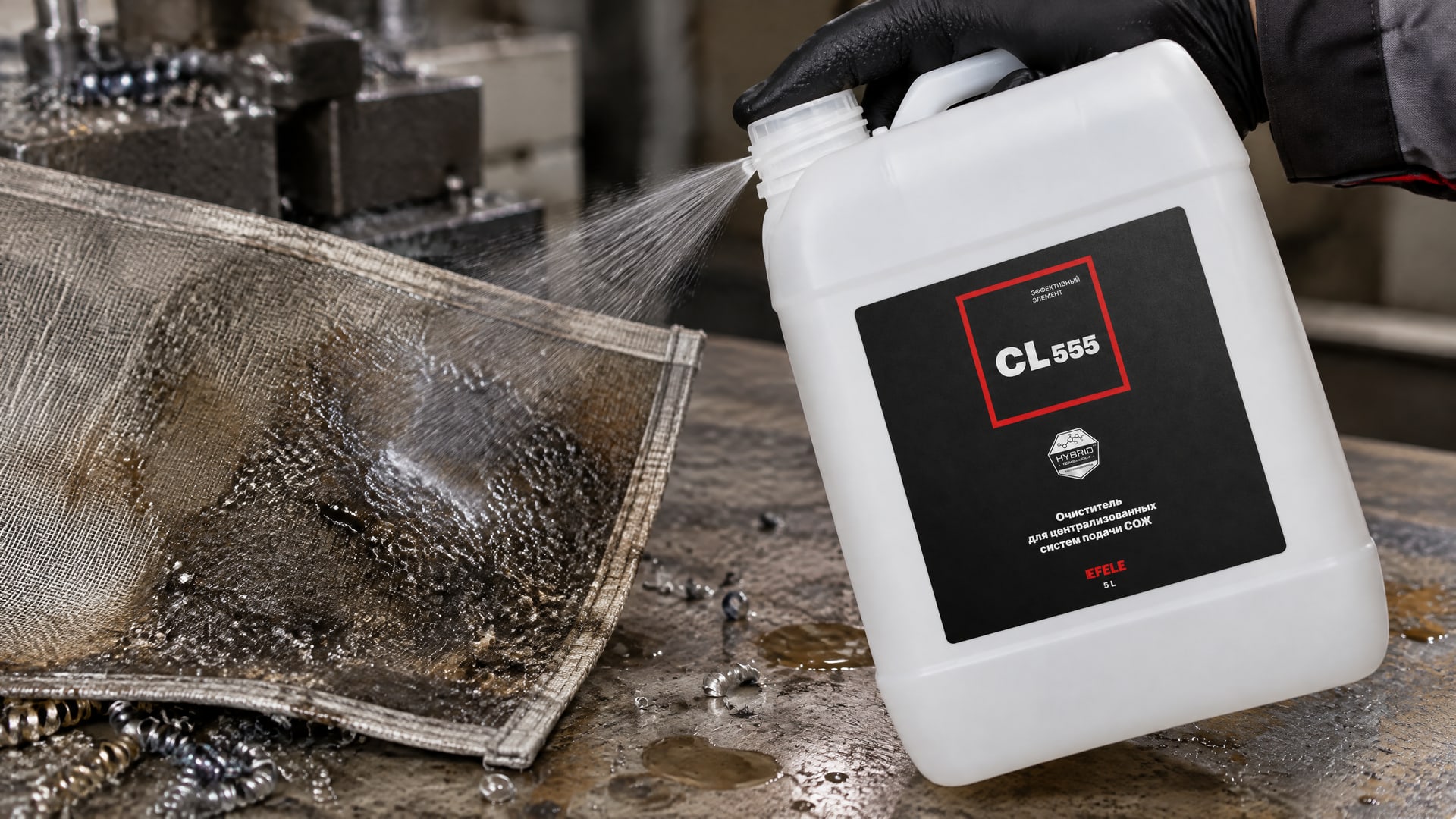

Перед заменой жидкости и запуском нового режима фильтрации уделите внимание состоянию системы подачи. Остатки старой эмульсии и накопившиеся загрязнения могут мешать оценке нового полотна и способствовать образованию шлама или пены. При подготовке системы к замене очиститель систем подачи СОЖ EFELE CL-555 используют для удаления загрязнений и старой эмульсии. После очистки проще оценить работу фильтра на новой рабочей жидкости, не смешивая результат с остатками предыдущего режима.
Если на участке рассматривают оборудование для охлаждения эмульсии волочильного стана, его параметры следует оценивать совместно с фильтрацией. Очистка и охлаждение влияют на состояние циркулирующей жидкости, поэтому при подборе системы важно учитывать фактический расход и режим работы. Само наличие охлаждающего оборудования не определяет требуемую тонкость полотна: ее задают загрязнения, свойства эмульсии и требования процесса.
Какие стандарты и показатели использовать при сравнении
ISO 16889 применяют для оценки фильтроэлементов в многопроходном тесте.
В контексте выбора материала этот стандарт полезен тем, что позволяет обсуждать эффективность и ресурс фильтра на основании испытаний. Если поставщик указывает только размер пор, попросите уточнить, подтверждена ли характеристика испытанием и можно ли сопоставить ее с данными других материалов.
ISO 13357-1/-2 используют для оценки фильтруемости масел. Метод исторически разрабатывался для жидкостей вязкостью до ISO VG 100, поэтому его нельзя без оговорок переносить на любую волочильную эмульсию. В отраслевых материалах также упоминается NF E48-690 как похожий европейский метод оценки фильтруемости.
Для выбора полотна разделяйте характеристики фильтра и свойства жидкости. Размер пор или тонкость указывают на фильтрующий материал, а фильтруемость характеризует поведение рабочей жидкости при прохождении через фильтр. Для эмульсии дополнительно проверяют, сохраняется ли ее стабильность и как материал взаимодействует с водой и присадками.
Типичную тонкость главного фильтра 30-35 мкм absolute, приведенную в рекомендациях CIMAC для некоторых индустриальных масел, можно использовать только как ориентир для сравнения. Это не универсальная норма для волочильной эмульсии. Для нее решение принимают по загрязнениям, расходу, перепаду давления, грязеемкости и результатам проверки на рабочем участке.
Часто задаваемые вопросы
Сетка фильтра 70 микрон подойдет для волочильной эмульсии?
Однозначного ответа без данных о загрязнениях и системе нет. Пригодность сетки фильтра 70 микрон зависит от размеров частиц, требуемой чистоты, расхода и вязкости эмульсии. Сравнивайте также эффективность, грязеемкость и перепад давления, а затем проверяйте материал в рабочем режиме.
Почему фильтровальное полотно быстро забивается?
Причина может быть в несоответствии тонкости полотна реальному загрязнению, недостаточной грязеемкости или неверном расчете расхода и вязкости. Также учитывайте перепад давления на чистом материале и его рост при накоплении загрязнений. Оценивать ресурс только по маркировке в микронах нельзя.
Можно ли выбирать полотно только по размеру пор?
Нет. Размер пор не показывает полностью, насколько эффективно материал удерживает загрязнения и как долго он будет работать. Для сравнения учитывают beta-value, эффективность, грязеемкость и перепад давления, а для эмульсии дополнительно проверяют стабильность дисперсной системы и совместимость с водой.
Как связаны фильтрация и охлаждение эмульсии волочильного стана?
Это связанные, но разные задачи. Фильтрация удаляет загрязнения, а охлаждение относится к тепловому режиму процесса. При оценке оборудования для охлаждения учитывают режим работы и расход жидкости, но тонкость полотна подбирают по загрязнениям, требуемой чистоте и допустимому перепаду давления.
Заключение
Правильно подобрать фильтровальное полотно для волочильной эмульсии можно только по совокупности параметров. Одной маркировки в микронах недостаточно: важно определить характер загрязнений, проверить стабильность эмульсии и совместимость с водой, учесть расход, вязкость, грязеемкость и перепад давления.
Практический следующий шаг - собрать данные о рабочей жидкости и режиме системы, запросить у поставщика подтвержденные характеристики полотна, а затем проверить его на участке. Сравнивайте варианты по одинаковым показателям и фиксируйте, как меняются чистота эмульсии, перепад давления и частота замены материала.
