Ролики ГРМ - ненагруженные детали с недолгим ресурсом, и их подшипники часто страдают от вымывания смазки, коррозии и закипания. Заклинивший ролик гудит, люфтит или полностью теряет подвижность, но не всегда нуждается в замене: многое зависит от типа подшипника и стадии износа. В статье разберемся, почему подшипники закипают, какую смазку выбрать для восстановления, какие операции помогают реально вернуть ролик в работу, а где без замены не обойтись. Материал полезен закупщикам запасных частей, техническим специалистам и инженерам, занимающимся диагностикой и восстановлением приводных узлов двигателя.
Почему подшипники роликов ГРМ закипают и теряют смазку
Подшипник ролика ГРМ работает в цепной зоне, где масло постоянно вымывается потоком, разбрызгивается на горячих деталях и окисляется.
Если изначально подшипник был заполнен смазкой на весь срок службы, то со временем консистенция деградирует под влиянием температуры и кислорода. Вязкость базового масла падает на 30–50 %, загустители разлагаются, образуются лаковые отложения на беговых дорожках.
Вторая причина - фреттинг, когда микроскопические колебания вала создают микротрещины и рыжевскую коррозию в зоне контакта. Эту коррозию и ее частицы не смоет даже свежая смазка: дорожки уже повреждены, и смазка начинает работать как абразив. На этом этапе смазку не восстановить - нужна диагностика и, вероятно, замена ролика.
Третья причина - попадание влаги и грязи сквозь нарушенные уплотнения. Вода вызывает мицеллярную коррозию, частицы пыли становятся абразивом. Даже новая смазка в таком подшипнике продержится недолго.
Как отличить шум от износа шума от голодания смазки
Если ролик начал издавать прерывистый скрежет после холодного пуска, через 5–10 секунд прекращающийся, это часто указывает на вязкое разделение смазочного слоя. Здесь нужна смазка с пониженной начальной скоростью пуска. Если же гул непрерывный и не стихает даже на горячем двигателе, вероятен непоправимый износ беговых дорожек, и реанимация смазкой здесь не поможет.

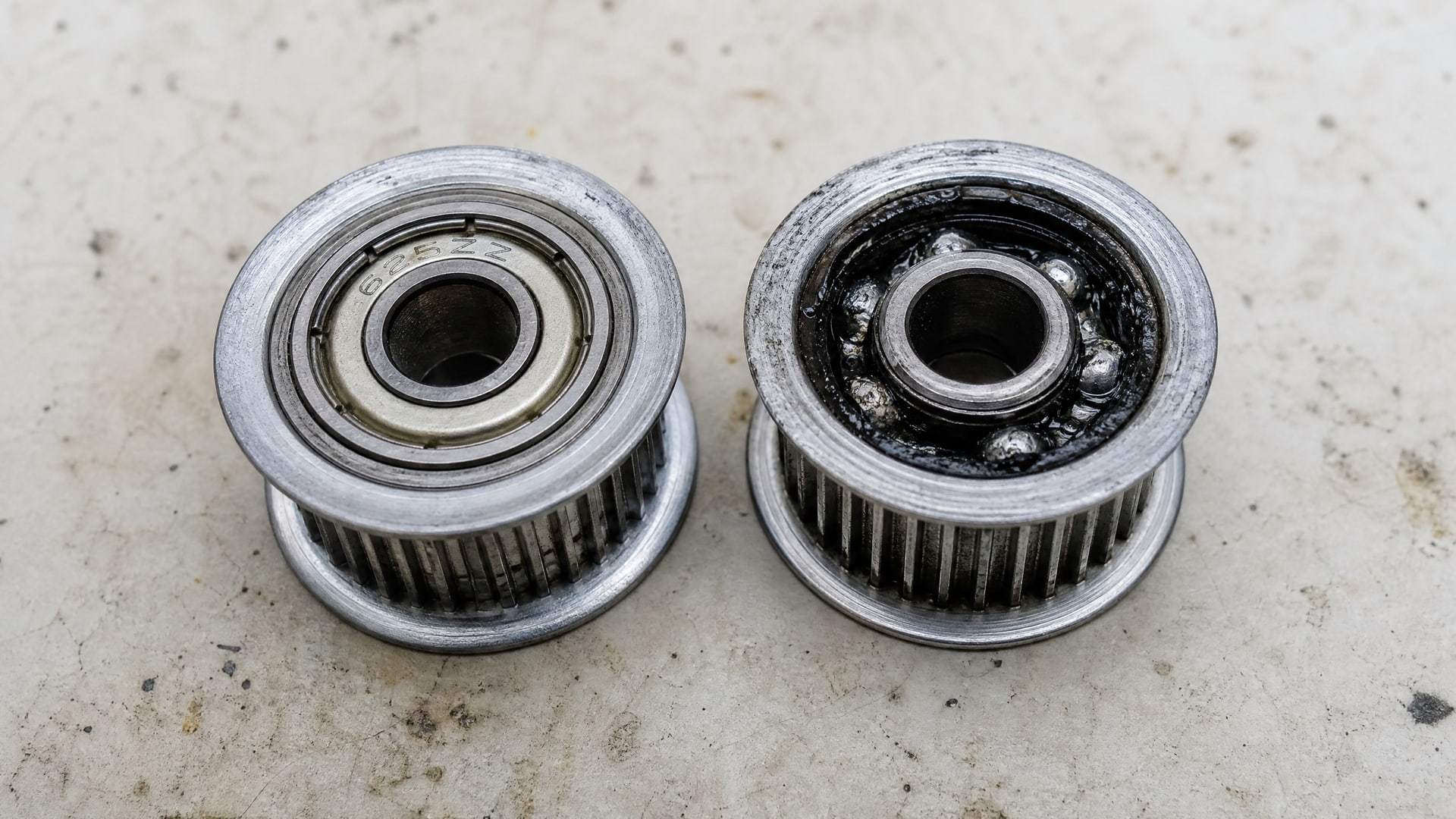

Закрытые и открытые подшипники: как определить тип и что это значит
Подшипники ролика ГРМ почти всегда закрытые (sealed или shielded).
Это означает, что завод заполнил их смазкой герметично, рассчитав ресурс на полный срок жизни без долива. Согласно данным NSK, герметичные подшипники не должны пополняться смазкой в ходе эксплуатации - эта операция нарушает герметичность и не компенсирует внутренний износ.
Попытка проколоть уплотнитель и ввести смазку внутрь часто приводит к ускоренному отказу: новая смазка смешивается с остатками деградировавшей, образуя токсичную пасту. Вода попадает внутрь вместе с пузырьками воздуха, начинается коррозия.
Открытые подшипники (без уплотнений) встречаются редко - обычно на вспомогательных роликах в отдельных конструкциях. Для них переодическая смазка критична: они требуют смазок класса NLGI 1–2, не густых, чтобы не забивали систему.
Как различить? Осмотрите ролик снизу и сбоку. Если видны пластины или лабиринты вокруг обода подшипника - это уплотнения, узел закрыт. Если беговые дорожки шарика или ролика видны целиком без защиты - узел открыт (редко для ГРМ, но бывает).
Консистенция и вязкость: выбираем смазку для подшипников роликов ГРМ
Смазка для подшипников определяется двумя ключевыми параметрами: консистенцией (класс NLGI) и вязкостью базового масла.
Классы консистенции NLGI для подшипников
Консистенция измеряется в единицах пенетрации - глубина, на которую конус за 5 секунд погружается в смазку при температуре 25 °C. Результат выражают классом NLGI:
NLGI 1 - пенетрация 310–340 десятых долей миллиметра, мягкая, текучая смазка. Подходит для высокоскоростных подшипников и узлов, где нужен холодный пуск.
NLGI 2 - пенетрация 265–295, средняя консистенция, универсальная для большинства подшипников качения. Это стандартный выбор.
NLGI 3 - пенетрация 220–250, густая смазка для компактных узлов, которые должны долго удерживать смазку без вытекания.
Для роликов ГРМ эксперты обычно рекомендуют NLGI 2, реже NLGI 1 на скоростных узлах и NLGI 3 на стационарных опорных роликах. Слишком густая смазка (NLGI 4–6) на быстроходном подшипнике вызывает перегрев, так как масло не проходит сквозь зазоры, а застаивается и окисляется.
Вязкость базового масла
Вязкость базового масла оценивают по ISO при 40 °C. Типичные диапазоны для подшипниковых смазок:
22–32 мм²/с при 40 °C - легкие смазки для высокоскоростных подшипников, холодные пуски.
46–68 мм²/с при 40 °C - универсальные смазки для смешанного режима нагрузки и скорости.
100–150 мм²/с при 40 °C - вязкие смазки для низкоскоростных узлов с высокой нагрузкой.
Для роликов ГРМ подходит диапазон 32–68 мм²/с, в зависимости от температурного диапазона двигателя. Если тепловой режим суровый (автобус, грузовик летом в пустыне), вязкость лучше сдвинуть к 46–68 мм²/с.
Проверьте техлист смазки: там указывают вязкость базового масла при 40 и 100 °C, это поможет судить об индексе вязкости и поведении в холод и жару.
Диагностика и подготовка: когда смазка спасает, когда замена неизбежна
Прежде чем заливать новую смазку, нужна диагностика.
Здесь три основных сценария:
Сценарий 1: Ролик вращается, но гудит
Такое часто возникает на холодном пуске или после долгого хранения. Смазка сгустилась, загустилась от низких температур, либо ее просто маловато из-за испарения и окисления. Здесь может помочь:
Прокрутка ролика вручную - несколько полных оборотов, чтобы разминать смазку и снизить вязкость.
Прогрев узла до рабочей температуры (если это возможно без разборки) - смазка станет жидче, сигнал гудения обычно исчезает.
Очистка внешней зоны подшипника от масляных отложений и грязи - липкие слои затрудняют теплоотвод.
Для очистки и временного восстановления подвижности заклинивших механизмов можно использовать универсальную смазку-аэрозоль ВЕЗДЕШКА: она вытеснит влагу и разжижит засохшую смазку, не требуя разборки. Однако это временная мера.
Сценарий 2: Ролик клинит, не вращается
Это уже серьезнее. Возможны три причины:
Фреттинг-коррозия беговых дорожек - микротрещины на стальных поверхностях, вызванные микроколебаниями вала. Смазка не восстанавливает металл, дорожки остаются шероховатыми, трение остается высоким.
Загрязнение и абразив внутри подшипника - частицы изношенной смазки, грязь, коррозионные осадки действуют как наждак. Новая смазка будет теми же частицами работать.
Деформация сепаратора или заклинивание шариков/роликов в клетке - внутренняя поломка, видна только при разборке.
Если подшипник совсем не вращается, разборку и промывку можно провести только сняв ролик с двигателя. При снятии проверьте состояние дорожек под лупой: если видны борозды, ямки, или рыжий налет фреттинга, замена неизбежна.
Сценарий 3: Подшипник вращается люфто или сильно нагревается
Люфт означает износ сепаратора или деформацию колец, греется - возросло трение и потери. Смазка усугубит ситуацию: жидкая масса будет разбрызгиваться и теряться еще быстрее, создавая излишний нагрев. Это признак замены.
Стандарты выбора смазки: ISO 12924, ISO 21250-1, NLGI
При выборе смазки для подшипников роликов приводного ремня ГРМ ориентируйтесь на международные нормы.
ISO 12924 - стандарт на смазки для подшипников качения. В нем описаны требования к базовому маслу, загустителю, окисляемости и механической стабильности. Смазки, изготовленные по ISO 12924, гарантированно подходят для подшипников качения любого назначения.
ISO 21250-1:2020 - международный стандарт на испытания смазок для подшипников качения. Он указывает, что смазки должны относиться к классам NLGI 1, 2 или 3 по DIN 51818. Важно: это не цифры вязкости, а классы консистенции пенетрации. Смазка NLGI 1 не означает SAE 1 - это совершенно разные шкалы. ISO 21250-1 также отмечает, что для подшипников нужны смазки именно по ISO 12924.
ГОСТ 6848 (российский) - аналог ISO 12924, описывает смазки для подшипников. Если ищите отечественный продукт, ориентируйтесь на этот стандарт и класс NLGI.
При покупке спросите в табличных данных (TDS, техлист):
Класс консистенции NLGI (2 для большинства роликов ГРМ).
Вязкость базового масла при 40 °C (32–68 мм²/с подходит).
Соответствие ISO 12924 или ГОСТ 6848.
Диапазон рабочих температур (должен перекрывать 40–120 °C, а лучше -20…+140 °C).
Содержание загустителя (литиевые комплексные смазки стабильнее обычных литиевых).
Если в документации написано просто «смазка универсальная» без класса NLGI и вязкости, это красный флаг - такая смазка может не подойти для точных подшипников.
Как восстановить заклинивший ролик: пошаговая операция
Если диагностика показала, что беговые дорожки не повреждены (гладкие, без ям, без ржавчины), можно попробовать восстановление.
Шаг 1: Снять ролик с двигателя
Для натяжного ролика ГРМ обычно достаточно открутить один болт крепления. Для роликов по цепи может потребоваться слить охладитель или масло. Ролик должен сниматься свободно, без навязчивого трения.
Шаг 2: Осмотреть подшипник
Поднесите к свету. Вращается ли ролик руками? Если нет - не прилагайте силу, подшипник может быть уже разломан. Если вращается, но туго - это признак истощения смазки или коррозии. Проверьте наличие видимых трещин, ржавчины, деформаций края уплотнения.
Шаг 3: Очистка внешней зоны
Помойте ролик от масляных отложений и пыли в дизельной жидкости или уайт-спирите, мягкой щеткой. Не лейте воду - вода вызовет новую коррозию. Сушите ролик в чистой тряпке, не оставляя влаги.
Шаг 4: Диагностика герметичности уплотнения
Если подшипник закрытый, не пытайтесь его разбирать. Проверьте, не расшаталось ли уплотнение, нет ли трещин. Если уплотнение цело, подшипник можно считать герметичным.
Шаг 5: Оценка состояния беговых дорожек
На закрытом подшипнике дорожки можно прощупать, если слегка надавить на край внешнего кольца и медленно вращать ролик. Если движение плавное и однородное, без рывков, - дорожки в норме. Если чувствуются толчки, или где-то застряние - дорожки повреждены, замена неизбежна.
Шаг 6: При закрытом подшипнике в норме - чистовая предварительная подготовка
Если подшипник целый, дорожки гладкие, уплотнения не нарушены, но ролик плохо вращается на холоде, помогает следующее:
Погрузите ролик в специальный очиститель или дизтопливо на 15–20 минут, чтобы остатки старой смазки размягчились. Можно несколько раз прокрутить вручную.
Достаньте, обсушите в чистой тряпке.
Дайте отстояться 5 минут в комнате без продувания, чтобы испарился растворитель.
На этом диагностику можно завершить и переустановить ролик. Во время работы двигателя смазка размягчится и ролик заработает. Это то, что можно сделать без вмешательства во внутреннюю полость герметичного подшипника.
Шаг 7: Если подшипник открытый (редко) - новая смазка
Только в этом случае можно ввести смазку вручную. Возьмите смазку класса NLGI 2, вязкость базового масла 32–46 мм²/с. Нанесите тонкую пленку смазки прямо на внешнее кольцо подшипника, затем прокрутите ролик вручную несколько раз, чтобы смазка прошла в зазоры. Переизбыток смазки приводит к перегреву, поэтому наносите экономно.
После переустановки прогрейте двигатель на холостых оборотах 3–5 минут, чтобы смазка прогрелась и «разошлась». Затем прислушайтесь: гул должен исчезнуть или заметно снизиться.
WD-40 против универсальной смазки: когда применяется проникающее средство
На практике многие слесари сначала пробуют универсальный проникающий состав типа WD-40, чтобы разжижить засохшую смазку без разборки.
Это правильная тактика для предварительной реанимации: такое средство испаряется, не оставляя липкого слоя, и помогает размягчить загустевшую пасту, позволяя подшипнику несколько раз прокрутиться и нагреться.
Однако WD-40 - это ВРЕМЕННЫЙ, не постоянный способ. Если гул прекращается лишь после проливки WD-40, а через день-два гул вернулся, значит, смазка в подшипнике так и не восстановилась; нужна замена или вскрытие и переконсервация на полноценную подшипниковую смазку. На дорогих импортных двигателях попытка «проживить» подшипник через WD-40 часто приводит к ускоренному отказу: средство попадает во все соседние узлы, смывает критическую смазку с цепи и направляющих, вызывает вторичный отказ.
Правильная схема: если ролик загудел, провис в холодный пуск, но шум прошел при прогреве, это может быть нормальная «кристаллизация» смазки в холодном режиме. Предварительный разогрев либо кратковременное применение проникающего средства может помочь. Но если гул вернулся в течение недели, реанимация закончилась - требуется замена.
Когда менять ролик неизбежно: признаки необратимого износа
Не всякий гудящий ролик поддается спасению.
Вот четкие признаки, при которых нужна замена:
Видимое биение, люфт боков внешнего кольца - качение и люфт несовместимы, сепаратор разломан.
Ролик не вращается совсем или прерывисто-щелкающий звук - застопорился сепаратор или сломалась дорожка.
Борозды и ямы на беговых дорожках (видны при разборке) - коррозия или абразивный износ, смазка не восстановит металл.
Рыжий, черный или оранжевый налет фреттинга на беговых дорожках - микротрещины уже пошли в металл, несущая способность потеряна.
Раздвоение или сколы на краях роликов (в закрытом подшипнике видны при боковом просвете) - деформация необратима.
Ролик нагревается выше 80–90 °C даже при холостых оборотах - трение критично, замена в ближайшем ТО.
Если хотя бы один из признаков налицо, новая смазка не поможет. Замена ролика обойдется в разы дешевле, чем ремонт двигателя со сдранным ремнем ГРМ и погнутыми клапанами.
Часто задаваемые вопросы
Можно ли проколоть закрытый подшипник и добавить свежую смазку?
Это нарушает герметичность и не восстанавливает изношенные дорожки. Новая смазка смешается с остатками деградировавшей, попадет влага, начнется вторичная коррозия. NSK указывает, что герметичные подшипники не подлежат пополнению. Замена узла надежнее.
Какой NLGI выбрать для смазывания подшипников натяжного ролика ГРМ?
Выбирайте NLGI 2 как универсальный вариант. NLGI 1 подойдет, если роли работает на высоких скоростях и нужен холодный пуск; NLGI 3 - для стационарных опорных роликов без вращения. Вязкость базового масла при 40 °C должна быть 32–68 мм²/с в зависимости от теплового режима двигателя.
Чем смазать ролик ГРМ, если он открытый?
Смазкой класса NLGI 2, вязкостью базового масла 32–46 мм²/с, соответствующей ISO 12924. Наносите тонкой пленкой на внешнее кольцо и прокрутите вручную несколько раз, чтобы смазка прошла в зазоры. Переизбыток вызывает перегрев.
Как отличить плохую смазку для подшипников от хорошей по внешнему виду?
Цвет - не показатель качества. Смотрите на техлист: там должны быть указаны класс NLGI, вязкость базового масла при 40 и 100 °C, соответствие ISO 12924 или ГОСТ 6848, температурный диапазон. Если этих данных нет, смазка универсальная и может не подойти для точных подшипников.
Ролик гудит на холодном пуске, но звук исчезает при прогреве. Это нормально?
Да, это признак вязкого затвердения смазки в холодном режиме. Если звук исчезает в течение 10–15 секунд и не возвращается при следующих пусках, это нормальное поведение. Если гул вернулся через день-два, смазка деградировала и требуется замена.
Заключение
Реанимировать заклинивший подшипник ролика ГРМ можно лишь в узких рамках: если узел герметичен, дорожки цельные, а проблема в загустевшей смазке. В таких случаях помогают внешняя очистка, диагностика и предварительный прогрев. Открытые подшипники допускают добавление свежей смазки класса NLGI 2, вязкостью базового масла 32–46 мм²/с по ISO 12924.
Ключ к успеху - не пытаться восстановить явно изношенные дорожки новой смазкой: смазка не восстанавливает металл, и замена ролика будет дешевле, чем ремонт двигателя. При выборе смазки опирайтесь на стандарты ISO 12924 и ISO 21250-1, уточняйте класс NLGI и вязкость базового масла в техлисте. Для большинства роликов ГРМ подходит NLGI 2 с вязкостью 32–68 мм²/с при 40 °C. Следующий шаг: закупить подшипниковую смазку нужного класса, провести диагностику состояния имеющихся роликов, и при признаках необратимого износа включить замену в план текущего ремонта.
