Герметизация фланцевых соединений - задача, которая стоит перед инженерами и закупщиками почти ежедневно. Неправильный выбор уплотнителя приводит к утечкам, остановке оборудования и недовольству руководства. Анаэробный герметик для фланцев срабатывает эффективно, но только если подобран под конкретные условия: тип фланца, величину зазора и режим давления.
Статья расскажет, на какие параметры смотреть при выборе герметика, как подготовить поверхность фланца перед сборкой и что делать, чтобы соединение не потекло через неделю. Материал полезен техническим специалистам, инженерам и снабженцам, которые хотят избежать переделок и доработок после монтажа.
Почему анаэробный герметик выбирают для фланцевых соединений
Анаэробные герметики полимеризуются в отсутствие воздуха, в присутствии металла и металлических ионов.
Это свойство делает их идеальными для металлических фланцевых соединений, где герметик затекает в узкий зазор между двумя поверхностями и затвердевает, образуя монолитное уплотнение - так называемую формируемую на месте прокладку (FIPG).
На жестких машинированных фланцах с зазором менее 0,38 мм анаэробный герметик превосходит прокладку из паронита: он не смывается техническими жидкостями, не ползет при вибрации и не требует замены при разборке-сборке. После отверждения герметик становится единой системой с металлом, избежав холодного течения и фреттинга по кромкам фланца.
Однако преимущество проявляется только при соблюдении двух условий: фланец должен быть жестким и плотным, а зазор между поверхностями должен быть минимальным. Если одно из этих условий нарушено, герметик не заполнит зазор полностью, и протечка неизбежна.
Какие материалы используются для герметизации фланцевых соединений
В промышленности применяют три основных типа герметизирующих систем для фланцев: прокладки из паронита, FIPG (силиконовые или на основе каучука) и анаэробные жидкие уплотнители.
Паронитные прокладки - традиционное решение, недорогое и универсальное, но требуют замены при каждой разборке и склонны к ползучести под давлением.
Силиконовые FIPG-герметики рассчитаны на более широкие зазоры - до 1 мм. Они работают при температуре от –55 °C до +200 °C (кратковременно до +260 °C), образуют пленку за 40 минут, полностью отверждаются за 24 часа. Используются на фланцах с непостоянной геометрией или небольшой выработкой поверхности.
Анаэробные герметики - третий класс, наиболее эффективный для жестких металлических фланцевых соединений металлоконструкций с малым зазором. Внутри этого класса встречаются варианты: герметики средней прочности, полугибкие составы, составы без праймера (primerless) и др. Выбор конкретного типа зависит от материала фланца, давления в системе и температурного режима.
Критерии выбора герметика по типу фланца и параметрам
При подборе герметика нужно сверять три ключевых параметра:
Тип фланца и материал
Анаэробный герметик предназначен для жестких металлических фланцев (чугун, сталь, латунь). На пластиковых фланцах, фланцах с мягкой кромкой или резиновых прокладках анаэробный герметик может не сработать или привести к нежелательным побочным эффектам. В инструкциях технического руководства всегда указывается совместимость состава с материалом поверхности.
Максимальный зазор
Для стандартного анаэробного фланцевого герметика допустимый зазор не превышает 0,38 мм. Если фланец имеет видимый зазор (более 0,5 мм), измеряемый линейкой или щупом, анаэробный состав не заполнит его полностью, и герметизация окажется неполной. В этом случае выбирают силиконовый FIPG-герметик с gap bridging до 1 мм.
Режим давления и температуры
Каждый анаэробный герметик имеет допустимый диапазон давления. Для низкого давления (до 0,5 МПа) берут герметики средней прочности; для высокого давления (выше 2 МПа) - составы высокой прочности. Температурный диапазон указывается в техническом паспорте продукта. Выбор состава «на запас» - ошибка: переусложненный герметик может отверждаться дольше и требовать дополнительных условий сборки.

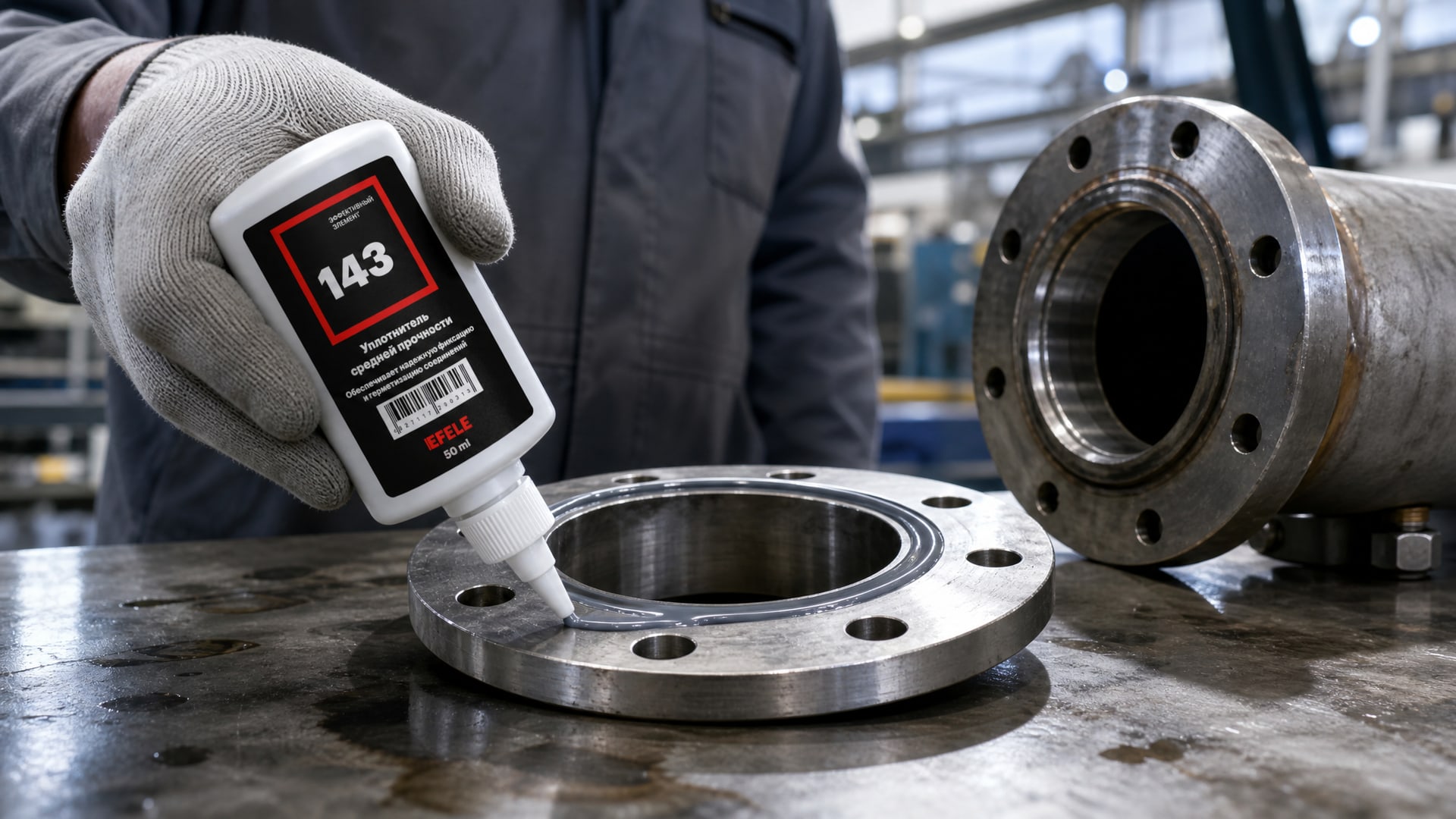

Для герметизации плоских разборных металлических фланцевых соединений рекомендуется использовать анаэробный жидкий уплотнитель EFELE 143, который обеспечивает среднюю/высокую прочность и высокую вязкость. Состав не требует праймера для полиэфирных поверхностей и работает в диапазоне от –50 °C до +120 °C, что охватывает большинство промышленных фланцевых узлов.
Подготовка поверхности фланца перед нанесением герметика
Правильная подготовка поверхности -80% успеха герметизации фланцевого соединения.
Пренебрежение этим этапом приводит к утечкам даже при правильном выборе герметика.

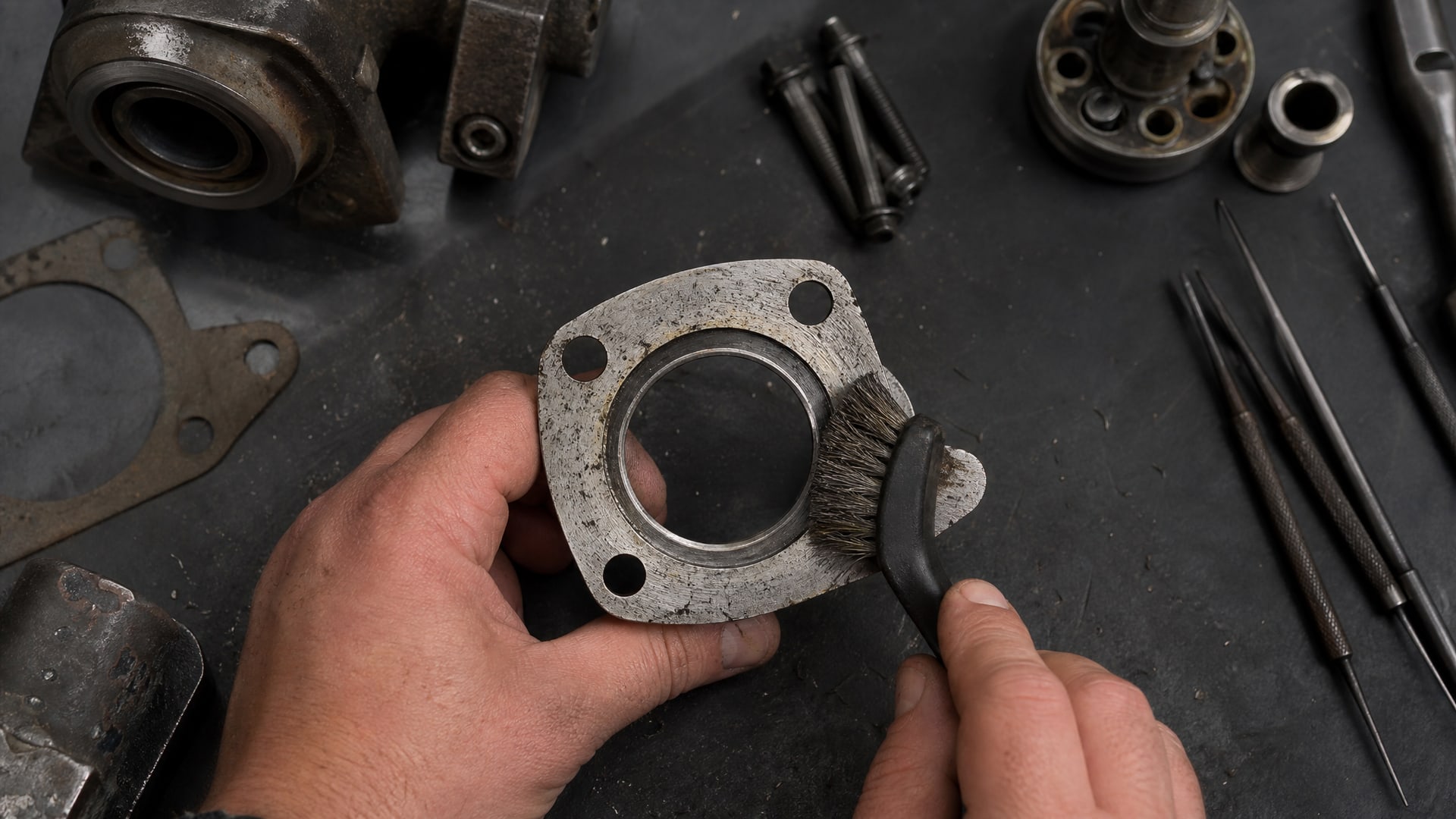

Удаление старого материала и загрязнений
Перед нанесением герметика нужно полностью удалить старую прокладку, остатки герметика и налет со скребком или щеткой по металлу. Не допускаются куски паронита, образовавшиеся куски силиконовой прокладки или следы предыдущего герметика. Если остатки плотно сидят, использют мягкую проволочную щетку или щетку-насадку на дрель на малых оборотах.
Обезжиривание и сушка
После механической очистки поверхность протирают растворителем (спирт, ацетон, уайт-спирит) и дают полностью высохнуть. На влажном фланце герметик не полимеризуется, так как анаэробная полимеризация требует отсутствия влаги. В технических руководствах это требование обозначается как «clean and dry» - чистая и сухая поверхность.
Проверить чистоту можно простым способом: провести пальцем по поверхности. Если палец оставляет темный след или чувствуется шероховатость, обезжиривание нужно повторить.

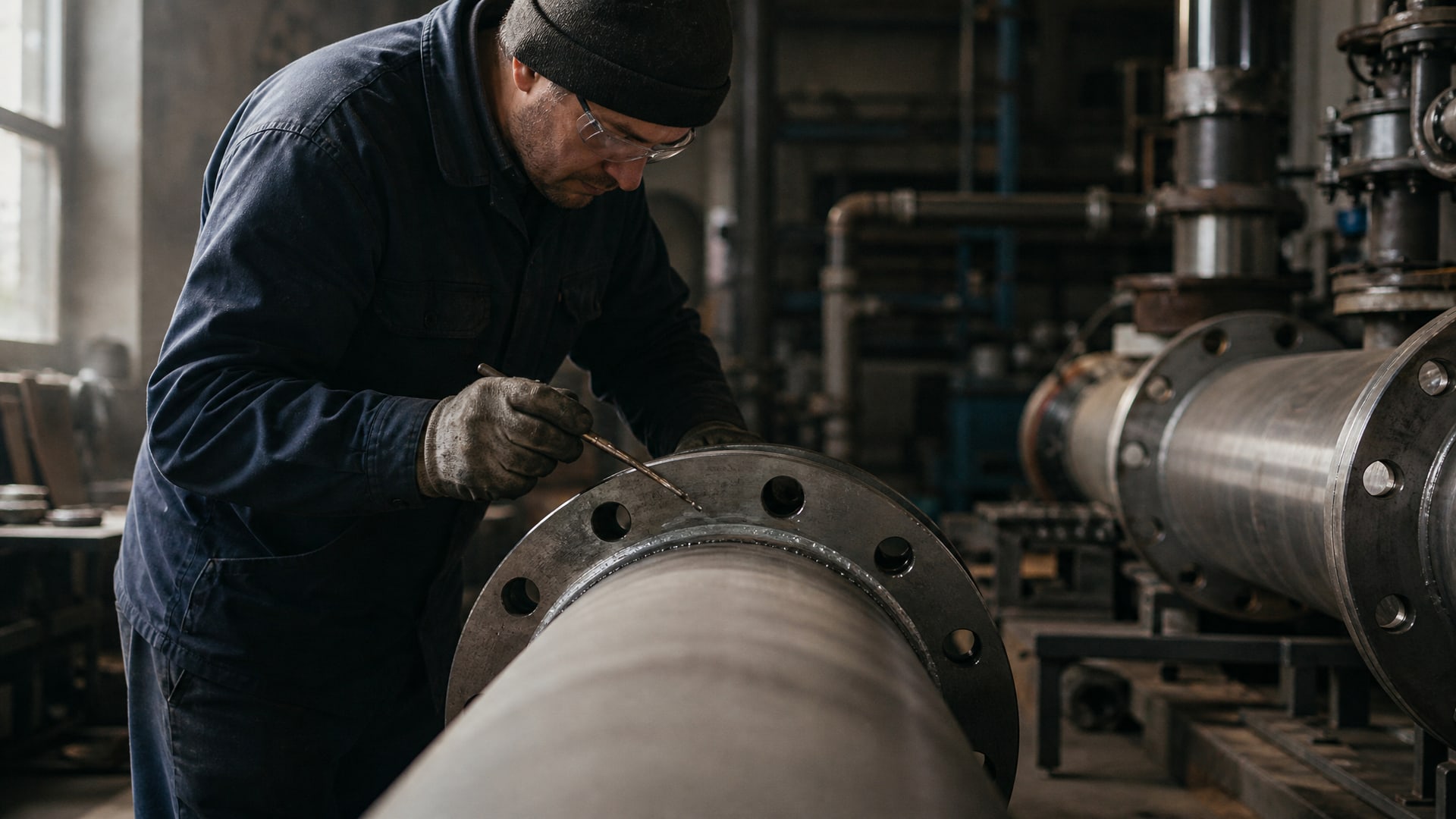

Правильное нанесение герметика на фланец
Нанесение герметика - ответственный этап, где часто допускают ошибки даже опытные сборщики.
Форма и толщина валика
Герметик наносится непрерывным валиком по всему периметру фланца. Валик должен быть тонким и равномерным - толщина слоя без сжатия составляет примерно 1–1,5 мм. Избыток материала не улучшает герметичность, а при сжатии выдавливается наружу и может попасть на нежелательные поверхности (резьбовые отверстия под болты, внутренние каналы).
Обведение болтовых отверстий
В инструкциях по монтажу отдельно указано: валик герметика должен обходить все отверстия под болты. Это исключает прямые пути утечки через незаполненные зоны. Если отверстие оставить без герметика, при вибрации или пульсирующей нагрузке жидкость из полости найдет себе дорогу именно туда.
Время между нанесением и сборкой
Сборку фланца нужно выполнить в течение 10 минут после нанесения герметика. Если прошло более 45 минут, поверхность герметика начинает подсыхать и частично теряет адгезию. При сборке такой фланец герметизироваться не будет. Исключение: некоторые составы с расширенным временем жизни, но стандартные герметики требуют быстрой сборки.
Режимы отверждения и готовность к нагрузке
Полимеризация анаэробного герметика зависит от условий использования.
В технических руководствах приводятся ориентиры, которые важно знать при планировании ввода оборудования в работу.
| Режим использования | Время готовности |
|---|---|
| Без давления | сразу |
| Низкое давление (до 0,5 МПа) | 30–45 минут |
| Высокое давление (2–5 МПа) | 4 часа |
| Очень высокое давление (выше 5 МПа) | 24 часа |
Эти ориентиры показывают, что «быстросхватывающийся герметик» - это маркетинговая формулировка. Физическое отверждение материала идет в собственном темпе, зависит от толщины слоя, давления сжатия и температуры окружающей среды. Если включить оборудование под полной нагрузкой раньше времени, герметик еще не сформирует полную прочность, и протечка будет.
Полное химическое отверждение герметика происходит за 24 часа независимо от давления. Однако работать при соответствующем давлении можно раньше, следуя таблице выше.
Частые ошибки при герметизации фланцев и как их избежать
Ошибка 1: нанесение на грязную поверхность
Многие считают, что герметик «все перекроет». На деле поверхностное загрязнение разрывает химическую связь между герметиком и металлом. Герметик будет держаться слабо, и при первой вибрации или скачке давления произойдет отслоение.
Ошибка 2: слишком толстый слой герметика
Чем больше герметика, тем, казалось бы, надежнее. На практике избыток материала при сжатии выдавливается наружу и может перекрыть болтовые отверстия или попасть внутрь системы, нарушив ее работу. Тонкий, равномерный валик работает лучше.
Ошибка 3: пропуск болтовых отверстий
Если герметик не обведен вокруг всех отверстий, в местах разрывов герметизация окажется неполной. При давлении жидкость найдет эти каналы утечки за считаные часы.
Ошибка 4: спешка со сборкой или задержка более 45 минут
Слишком быстрая сборка (в первую минуту) не дает герметику адгезировать. Слишком долгая задержка (более 45 минут) приводит к подсыханию поверхности и потере адгезии. Оптимум -5–10 минут после нанесения.
Ошибка 5: использование анаэробного герметика на фланцах с широким зазором
Если фланец изношен или имеет неровности, зазор может быть 1 мм и больше. Анаэробный герметик не заполнит такой зазор полностью. В этом случае нужно выбрать силиконовый FIPG-герметик с gap bridging или выполнить механическую доработку фланца.
Когда герметизировать фланец и когда обойтись без герметика
Анаэробный герметик нужен в следующих случаях:
фланец разборный, часто снимается и собирается заново;
поверхность фланца идеально ровная, без видимых выработок или заусенцев;
зазор между фланцами не превышает 0,38 мм;
в системе есть пульсирующее давление или вибрация;
система работает при повышенной температуре, где паронитная прокладка ползет.
Герметик можно не использовать, если:
фланец стационарный и никогда не разбирается;
фланец имеет массивную пластиковую или резиновую прокладку, отлитую по форме;
зазор больше 1 мм - здесь нужна другая система.
На практике в цехах и ремонтных службах герметик стал стандартным решением: он дешевле в расходе, чем частая замена паронита, надежнее при вибрации и не требует инструмента для удаления прокладки при разборке.
Часто задаваемые вопросы
Можно ли наносить анаэробный герметик на влажный фланец?
Нет, герметик требует сухую поверхность. Влага будет препятствовать полимеризации и герметизация не произойдет. Если фланец влажный, его нужно тщательно вытереть тканью и дать испариться оставшейся влаге. В критичных случаях поверхность дополнительно проветривают или прогревают феном.
Какой герметик выбрать, если фланец имеет зазор 1 мм?
При зазоре 1 мм и больше анаэробный герметик работать не будет. Нужно выбрать силиконовый FIPG-герметик, который специально рассчитан на gap bridging до 1 мм. Время отверждения такого герметика дольше (обычно 24 часа), но надежность герметизации сохраняется.
Сколько времени ждать после нанесения герметика перед тем, как собрать фланец?
Оптимальное время ожидания -5–10 минут. Максимально допустимая задержка -45 минут. Если прошло больше времени, поверхность герметика подсохла, и адгезия теряется.
Готово ли соединение к работе под давлением сразу после сборки?
Готовность зависит от давления. При низком давлении (до 0,5 МПа) герметик готов за 30–45 минут. При высоком давлении нужно ждать 4 часа. При очень высоком давлении (выше 5 МПа) требуется полные 24 часа до первого использования. Преждевременная нагрузка приводит к протечкам.
Почему герметик вытекает из-под фланца после сборки?
Это означает, что герметика было нанесено слишком много. При сжатии избыток выдавливается наружу. Нужно аккуратно удалить выступивший герметик и помнить, что валик должен быть тонким - примерно 1–1,5 мм без сжатия. Густой валик работает хуже, чем тонкий и равномерный.
Заключение
Герметизация фланцевых соединений анаэробным герметиком - это не просто нанесение материала и сборка. Это технология, которая требует соблюдения трех условий: жесткий металлический фланец с малым зазором, чистая и сухая поверхность и правильное нанесение с соблюдением сроков.
Если выбрать герметик правильно (по типу фланца и давлению), подготовить поверхность без спешки и дать материалу достаточно времени на полимеризацию перед включением системы, протечек удастся избежать. Следующий шаг для снабженца - проверить в технических паспортах вашего оборудования рекомендуемый тип герметика и соответствующий ему максимальный зазор, а затем провести закупку с условием нативного лота - так вы гарантируете себе и монтажникам знакомый, проверенный материал.
