Толщина слоя покрытия - один из ключевых параметров, который определяет долговечность, коэффициент трения и ресурс защиты пластиковых деталей в узлах трения. Выбор между тефлоновым (PTFE) покрытием и составом с добавлением дисульфида молибдена влияет не только на толщину нанесения, но и на поведение материала в разных условиях работы.
Статья поможет техническим специалистам, инженерам и закупщикам разобраться, когда PTFE достаточно, а когда добавка MoS₂ действительно улучшает характеристики узла трения. Мы сравним основные параметры, рассмотрим влияние толщины и состава на производительность, а также дадим практические рекомендации по выбору.
PTFE как основа антифрикционного покрытия
Тефлон (PTFE) давно зарекомендовал себя в узлах трения благодаря низкому коэффициенту трения и химической инертности.
Однако чистый PTFE имеет ограничения: при высоких контактных давлениях покрытие может разрушаться быстрее, чем требует производство. Толщина слоя PTFE обычно варьируется в диапазоне, который рассчитывается на основе усредненных нагрузок и типа движения (поступательное, вращательное, качение).
Для пластиковых деталей PTFE привлекателен еще и тем, что он не переходит в химическое соединение с полимером при нанесении и эксплуатации. Адгезия (сцепление) покрытия с пластиком зависит от подготовки поверхности и выбора праймера, а не от самого PTFE. Если адгезия недостаточна, покрытие отслаивается независимо от толщины.
На практике, когда нет экстремальных требований по давлению или температуре, одного PTFE достаточно. Закупщики часто выбирают именно такие решения из соображений стоимости и предсказуемости результата. Вопрос в том, насколько толстым должен быть слой для конкретного узла - это мы разберем в следующих разделах.
Роль дисульфида молибдена в составе покрытия
Дисульфид молибдена - твердая смазка с уникальной слоистой кристаллической структурой.
Когда его добавляют в PTFE (до 5 %), он работает как дополнительный антифрикционный компонент, локализуясь на поверхности трения и защищая основной материал от прямого контакта с трущейся парой.
В исследованиях, проведенных в вакууме и инертной среде, покрытие MoS₂ + PTFE показало коэффициент трения 0,029 - это существенно ниже, чем для покрытий на основе только MoS₂ без связующего. При температурах 400–500 °C ресурс таких покрытий составляет несколько миллионов циклов.
Однако есть существенный минус: влажность и содержание воды в воздухе разрушают граничную смазывающую способность MoS₂. Во влажном воздухе коэффициент трения покрытия MoS₂ поднимается до 0,15–0,2, а ресурс падает до нескольких тысяч циклов вместо миллионов. Это означает, что для узлов, работающих в сыром или влажном климате (склад, цех с мойкой, уличные условия), добавка MoS₂ может дать неожиданно худший результат, чем чистый PTFE.

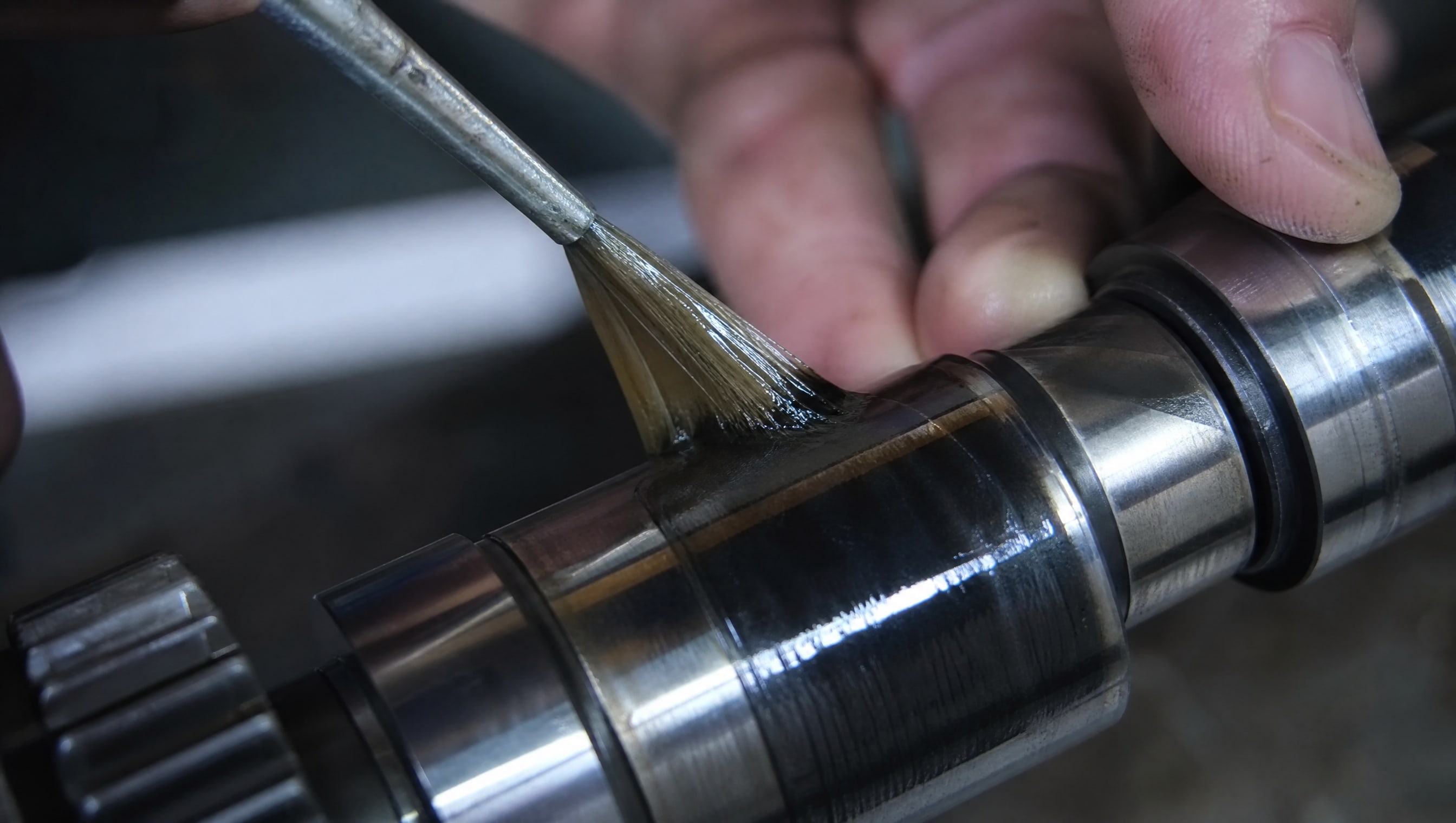

Для узлов, где требуется высокая несущая способность и защита от фреттинг-коррозии, а также для контактных пар металл-металл с повышенным давлением, применяют специализированные составы. Например, антифрикционное покрытие на основе дисульфида молибдена предназначено именно для таких режимов, обеспечивая устойчивость к фреттингу и минимизируя износ при взаимном микросдвиге.
Выбор толщины слоя в зависимости от условий работы
Толщина сухого слоя покрытия - параметр, который нельзя выбирать произвольно.
Она зависит от четырех основных факторов: вида нагрузки (статическая, динамическая, ударная), типа движения (скольжение, качение, вращение), климатических условий и материала пластика.
Для узлов с легкой нагрузкой (низкие контактные давления, отсутствие удара) достаточна толщина 10–20 мкм. Для средней нагрузки (например, направляющие скольжения, кареточные системы) рекомендуется 20–40 мкм. При высоких давлениях или абразивных условиях толщину увеличивают до 40–80 мкм.
Ключ в том, что толщина слоя лакокрасочного покрытия - это не показатель защиты; толщина должна быть оптимальной. Чрезмерно толстое покрытие может треснуть под нагрузкой или отслоиться в зоне максимального напряжения. Слишком тонкое покрытие не выполняет функцию защиты.
При работе во влажной среде толщину PTFE без MoS₂ можно оставить в стандартном диапазоне, потому что PTFE водостоек. Если же используется MoS₂, нужно учитывать, что влага будет негативно влиять на смазывающие свойства. В этом случае либо увеличивают толщину резервного слоя (чтобы он выполнял роль защиты до разрушения активного слоя MoS₂), либо выбирают другой состав.
Толщина 1 слоя покрытия в промышленной практике обычно измеряется электромагнитным толщинометром после отверждения. Для вязкостных и суспензионных систем потери при отверждении могут быть 10–15 % от мокрой толщины, поэтому закупщики и технологи всегда учитывают эту разницу при расчете режима нанесения.
Сравнение тефлоновых покрытий и их поведение в узлах с пластиками

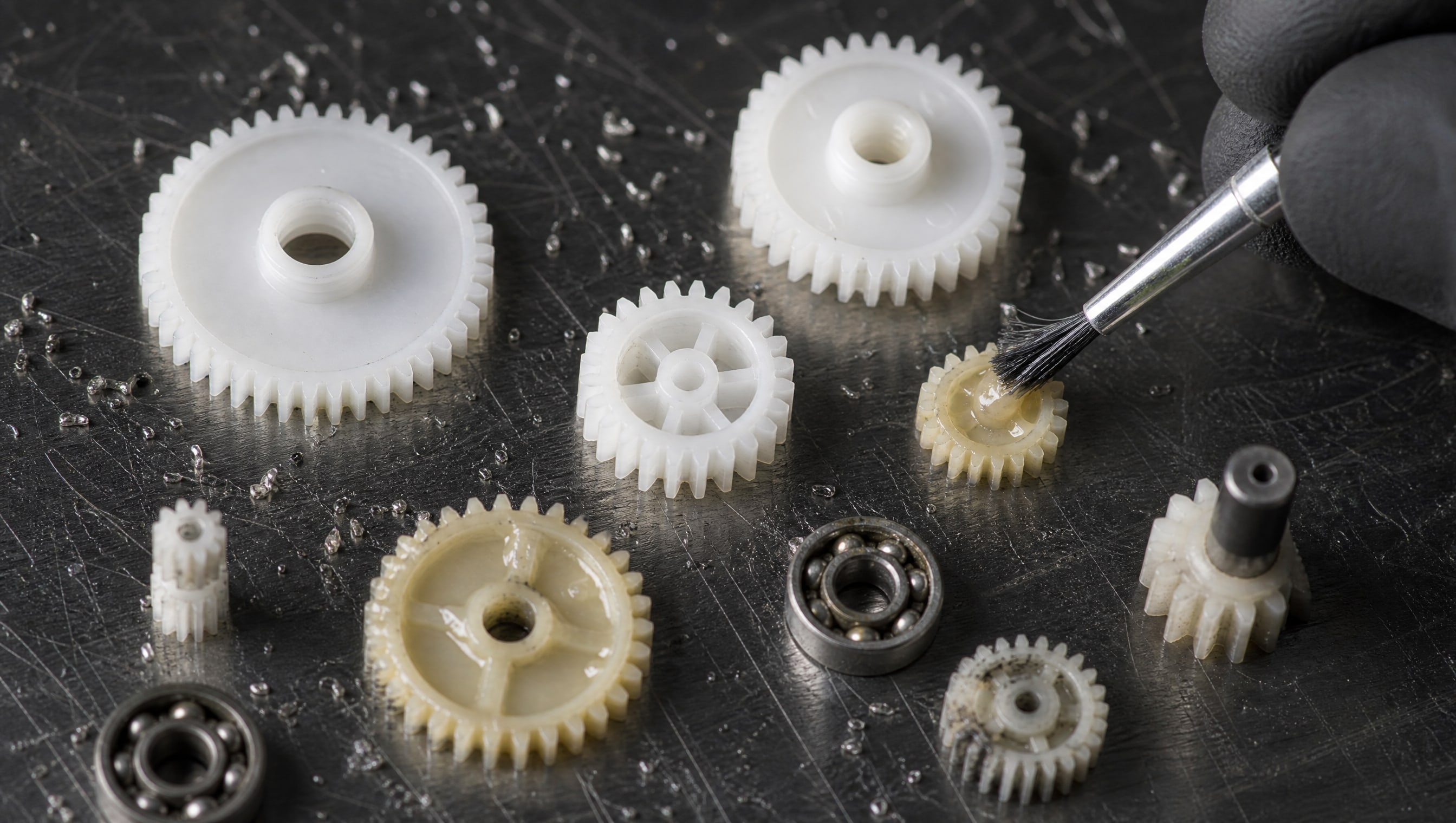

Пластиковые детали (полиацеталь, полиамид, фторопласт) требуют особого подхода: они легче изнашиваются под действием абразивных факторов и требуют смазывающей поверхности.
Если нанести слишком толстое и твердое покрытие, оно может взаимодействовать с пластиком так, что увеличится износ самого пластика (появится царапание, микросколы).
При выборе между PTFE и PTFE+MoS₂ для пластиков учитывают совместимость. PTFE универсален и совместим почти со всеми пластиками. MoS₂ в составе не вызывает химического набухания, но его абразивный потенциал выше: если покрытие сотирается, частицы MoS₂ могут действовать как абразив при контакте с мягким пластиком.

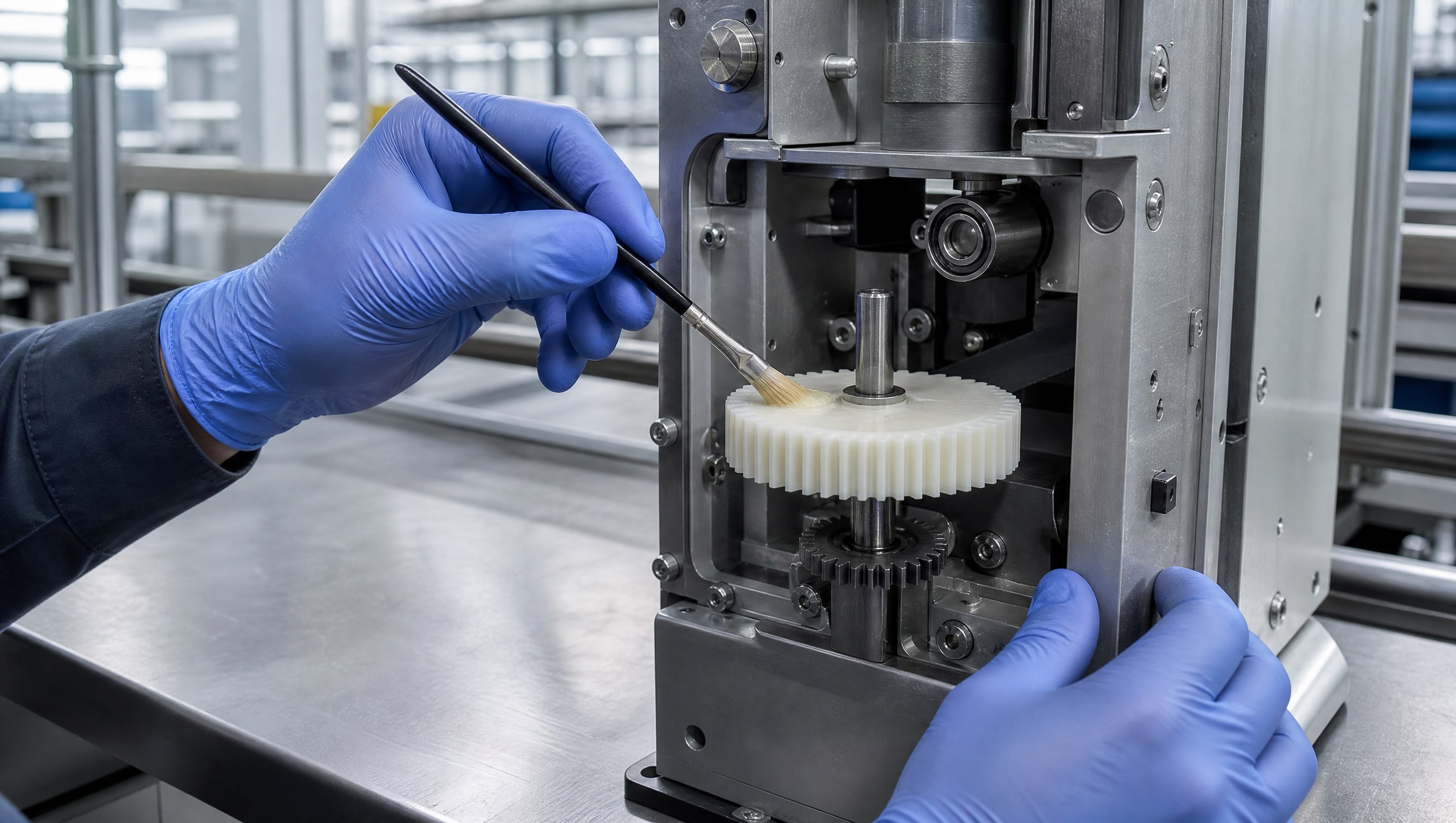

Для узлов трения с пластиками, где требуется химическая стойкость и низкий коэффициент трения, оптимальным решением является антифрикционное покрытие, содержащее PTFE и дисульфид молибдена. Такой состав обеспечивает баланс между несущей способностью (за счет MoS₂) и долговечностью (за счет PTFE как связующего). Толщина нанесения при этом может быть ниже, чем для чистого PTFE, потому что смазывающая способность выше.
Однако если узел работает в условиях, где высокая влажность или регулярный контакт с водой, то MoS₂ теряет смысл. В этом случае лучше выбрать PTFE с увеличенной толщиной сухого слоя для повышения ресурса.
Влияние размера частиц MoS₂ и концентрация в покрытии
Не всякий MoS₂ одинаково работает.
Исследования показали, что мелкодисперсный дисульфид молибдена (частицы до 1 мкм) обеспечивает намного лучшие противоизносные свойства, чем крупнодисперсный MoS₂ (частицы до 7 мкм).
В масляных системах рабочая концентрация MoS₂ рассчитывается в пределах 0,07–0,15 % по массе для оптимизации противоизносных свойств и вязкостно-температурных характеристик. Для твердых покрытий концентрация выше: добавка MoS₂ в PTFE может составлять до 5 %, но это не значит, что максимум всегда лучше.
Производители подбирают оптимальную концентрацию, исходя из условий эксплуатации. Излишек MoS₂ может нарушить когезию (внутреннее сцепление) покрытия и сделать его хрупким. Недостаток - не даст ожидаемого снижения коэффициента трения.
При выборе покрытия для закупщика важно уточнить у поставщика именно размер частиц MoS₂ в составе, а не только тот факт, что он присутствует. Если производитель не указывает гранулометрию, это признак того, что эксперты не уделили должного внимания этому параметру.
Практические рекомендации по замеру и контролю толщины
Измерение толщины слоя покрытия - обязательный элемент контроля качества.
Используются электромагнитные толщинометры, которые показывают толщину сухого слоя после полного отверждения. Для промежуточного контроля (мокрой толщины во время нанесения) применяют гребенку-щуп.
Зависимость между мокрой и сухой толщиной составляет примерно 85–90 % для суспензионных систем. Это означает, что если технолог хочет получить сухую толщину 30 мкм, мокрую толщину нужно установить на 33–35 мкм.
После нанесения и отверждения производят выборочный контроль толщины в 5–10 точках на каждый условный участок поверхности (зависит от площади детали). Если толщина слоя лакокрасочного покрытия выходит за пределы спецификации (например, ±5 мкм от номинала), деталь либо переделывают, либо направляют на переработку.
Для PTFE+MoS₂ толщину контролируют строже, потому что ресурс нелинейно зависит от толщины: тонкий слой выработается быстро, и на смену будет приходиться чистый PTFE подложки, что изменит коэффициент трения и, как следствие, может нарушить работу узла.
Часто задаваемые вопросы
Чем отличается толщина покрытия слои в зависимости от типа нагрузки?
Толщина слоя зависит от контактного давления, характера движения и требуемого ресурса. При легких нагрузках достаточно 10–20 мкм; при средних -20–40 мкм; при высоких давлениях или абразивных условиях -40–80 мкм. Слишком тонкое покрытие быстро сотрется, толстое может треснуть под нагрузкой. Выбирают толщину, исходя из расчета наработки на отказ и замены детали по техническому обслуживанию.
Почему во влажной среде MoS₂ в покрытии работает хуже?
Дисульфид молибдена имеет слоистую структуру, которая генерирует смазывающую пленку только в сухой среде или вакууме. Влага проникает между слоями кристаллической решетки, нарушает граничную смазку и повышает коэффициент трения с 0,029 до 0,15–0,2. Ресурс падает с миллионов циклов до нескольких тысяч. Для влажных условий лучше выбрать чистый PTFE или специализированные влагостойкие составы.
Как правильно измерить толщину сухого слоя покрытия на месте?
Используется электромагнитный толщинометр, который измеряет расстояние от поверхности деревянного или пластикового основания до вершины покрытия. Измеряют в 5–10 точках на деталь, выбирая наиболее нагруженные зоны. Результаты сверяют со спецификацией поставщика; допустимое отклонение обычно составляет ±5 мкм от номинальной толщины.
Мелкодисперсный MoS₂ всегда лучше, чем крупнодисперсный?
Да, для противоизносных свойств мелкодисперсный MoS₂ (частицы до 1 мкм) показал более благоприятные результаты, чем MoS₂ с размером частиц до 7 мкм. Однако это не означает, что нужно максимизировать дисперсность: оптимум лежит в диапазоне 0,5–2 мкм, где баланс между текучестью суспензии и противоизносными свойствами максимален.
Нужно ли увеличивать толщину PTFE при добавлении MoS₂?
Нет. Покрытие PTFE+MoS₂ имеет более низкий коэффициент трения, поэтому может работать при той же толщине, что и чистый PTFE, но дольше. Однако если условия экстремальные (высокое давление, температура, абразивность), толщину могут оставить прежней или даже увеличить для запаса ресурса.
Заключение
Выбор между тефлоновым покрытием и составом с дисульфидом молибдена зависит не от одного присутствия MoS₂, а от комплекса условий: влажности среды, типа нагрузки, материала пластика и требуемого ресурса. Толщина слоя покрытия должна быть рассчитана на основе этих параметров, а не выбрана по принципу «чем толще, тем лучше».
Если узел работает в сухом, вакуумном или высокотемпературном режиме, покрытие PTFE+MoS₂ обеспечит лучший результат и позволит сократить толщину без ущерба для ресурса. Для влажных условий, столов и кареток, работающих в цехах с мойкой, следует выбрать чистый PTFE или проконсультироваться с поставщиком покрытия о влагостойких альтернативах. При выборе убедитесь, что поставщик указывает размер частиц MoS₂, концентрацию в составе и дает гарантию на ресурс в ваших конкретных условиях.
