Для запорной арматуры в пищевых трубопроводах выбирают смазку с регистрацией NSF H1, если возможно ее случайное попадание в продукт. Одного обозначения H1 недостаточно: нужно проверить совместимость состава с уплотнениями и деталями клапана, а наносить только минимальное количество, необходимое для работы узла.
Статья будет полезна инженерам, техническим специалистам и закупщикам, которые подбирают смазку арматуры пищевой линии. Разберем, что означает H1, какие параметры сверить с документацией на клапан и смазку, как контролировать нанесение и герметичность.
Что означает NSF H1 для смазки трубопроводов
Маркировка NSF H1 относится к смазкам для участков, где возможен случайный контакт с пищей.
Она не означает, что смазку можно использовать как ингредиент продукта или наносить на поверхности, непосредственно контактирующие с пищей. В источниках для H1 указан предел технично неизбежного попадания в продукт - 10 ppm.
При проверке состава ориентируются на соответствие требованиям 21 CFR 178.3570. Регистрация NSF H1 подтверждает, что смазка отвечает требованиям этого раздела для указанной категории применения. При этом сама маркировка не заменяет проверку паспорта продукта: в нем должна быть описана область использования, подходящая для конкретного узла.
Важно не смешивать смазки H1 и H2. H2 предназначены для зон, где контакта с пищей быть не должно, поэтому для арматуры с риском случайного попадания смазки в продукт они не подходят. H1 также не означает разрешение на прямой контакт: для такой задачи требуются другие материалы или средства.
Проверяйте не только надпись на упаковке, но и документы регистрации. Отдельный ориентир для пищевых смазок - ISO 21469, однако наличие H1 и соответствие ISO 21469 следует рассматривать по данным конкретного продукта. Для закупщика принципиально сопоставить документы с условиями эксплуатации арматуры, а не выбирать смазку только по общему обозначению «для пищевой промышленности».
Если запорный клапан находится на линии питьевой воды, дополнительно сверяются с локальными требованиями к питьевой воде. Требования к такой линии могут отличаться от условий на пищевом производстве, поэтому назначение оборудования нужно учитывать при подборе.
Как выбрать смазку для пищевых кранов и клапанов
При выборе учитывают конструкцию арматуры и материалы, которые соприкасаются со смазкой.
В первую очередь проверяют совместимость с эластомерами и пластиками, из которых изготовлены уплотнения и детали клапана. Несовместимый состав способен повлиять на состояние уплотнения, ход штока и герметичность узла.
Затем сопоставляют условия работы с характеристиками смазки. Для пищевых кранов и клапанов важны стойкость к воде и пару, стабильность в рабочем диапазоне температур и отсутствие отрицательного влияния на механодинамические свойства арматуры. Эти параметры нельзя выводить из одной маркировки H1: их уточняют в паспорте продукта и документации оборудования.
Класс NLGI описывает консистенцию пластичной смазки, а не ее липкость и не пищевой допуск. В источниках приведен пример H1-смазки класса NLGI 1. Это не означает, что такой класс подойдет любому клапану: требуемая консистенция зависит от конструкции узла и рекомендаций изготовителя арматуры.
Перед закупкой проверьте четыре пункта:
Есть ли у смазки регистрация NSF H1, если возможен случайный контакт с пищей.
Подтверждена ли совместимость с материалами уплотнений и деталей клапана.
Соответствуют ли стойкость к воде и пару и рабочий температурный диапазон условиям линии.
Указана ли в документации область применения, подходящая для запорной арматуры.
Такой порядок снижает риск выбрать состав, который формально подходит для пищевого производства, но не подходит конкретному клапану. Если документов недостаточно, запросите у поставщика подтверждение совместимости с материалами узла и сверьте его с документацией изготовителя арматуры.

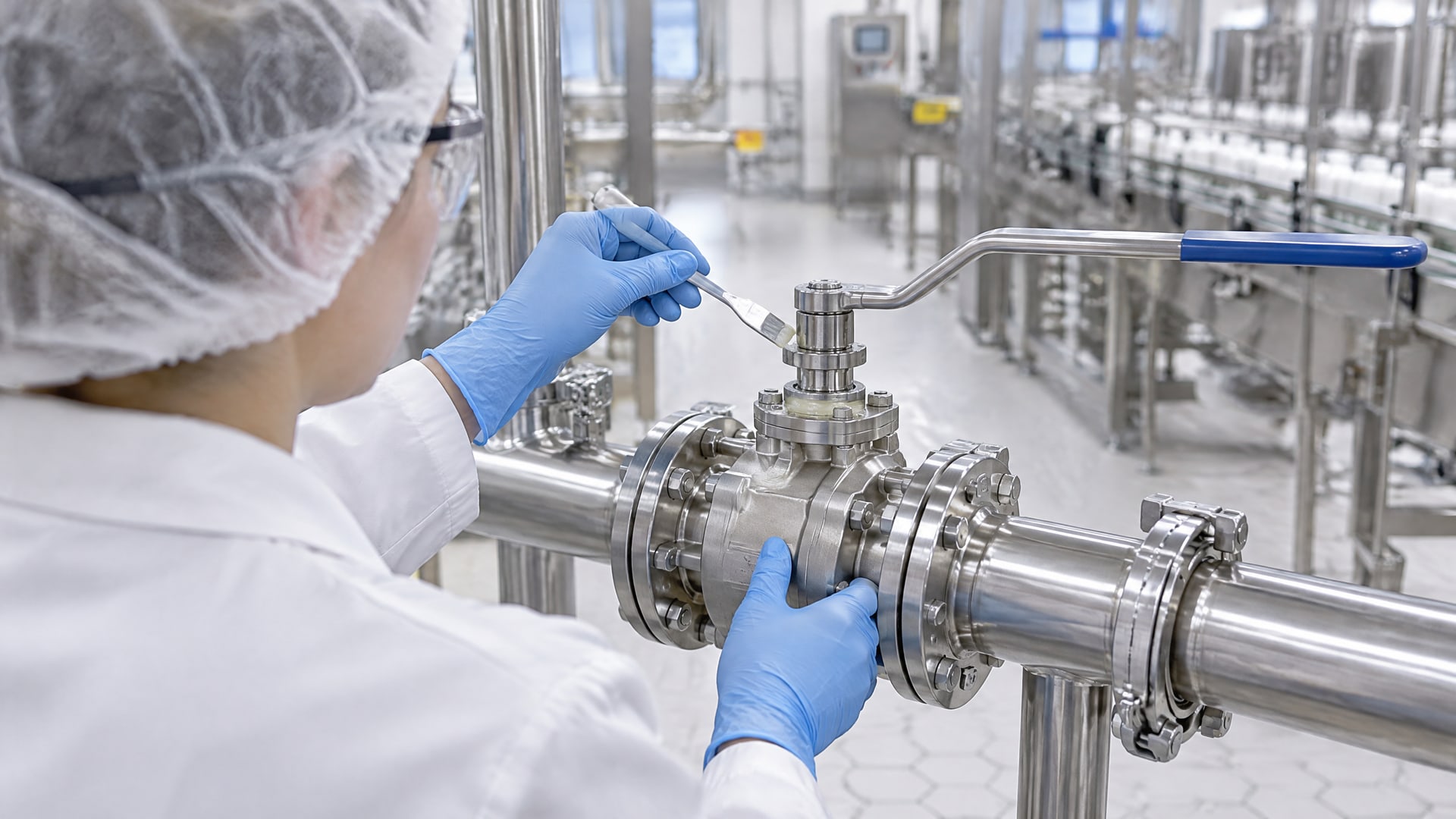

Как смазывать запорную арматуру в пищевых трубопроводах
Количество смазки должно быть минимальным, но достаточным для технического эффекта.
Это требование важно и для H1-смазок: пищевая регистрация не дает оснований наносить состав без ограничения. Чем больше смазки в узле, тем выше вероятность ее нежелательного переноса в продукт.
До нанесения определите, какие элементы арматуры должны смазываться согласно документации клапана. Не переносите практику с одного типа запорной арматуры на другой: конструкция уплотнений, штока и рабочих поверхностей может различаться. Если изготовитель оборудования указывает особый порядок обслуживания, приоритет остается за его инструкцией.
После нанесения оцените работу клапана и герметичность узла. Смазка не должна ухудшать ход штока или работу уплотнения. Если состав используется как антикоррозионная пленка на поверхности, которая может соприкасаться с пищей, излишки удаляют так, чтобы поверхность оставалась практически свободной от вещества, способного перейти в продукт.
Для контроля процедуры удобно зафиксировать в карте обслуживания тип арматуры, применяемую смазку и точки нанесения. Это помогает инженеру и снабженцу поддерживать единый порядок обслуживания и не допускать замену H1-состава смазкой, предназначенной для зоны без возможного контакта с пищей. Также следует учитывать, что H1 допускает случайный контакт, а предел технично неизбежного попадания, указанный в источниках, составляет 10 ppm.
Не используйте маркировку H1 как замену санитарной оценке процесса. Если смазка регулярно или напрямую попадает в продукт, такое применение выходит за рамки назначения H1. В этом случае нужно пересмотреть конструкцию, условия обслуживания или применяемые материалы вместе с ответственными за безопасность производства специалистами.

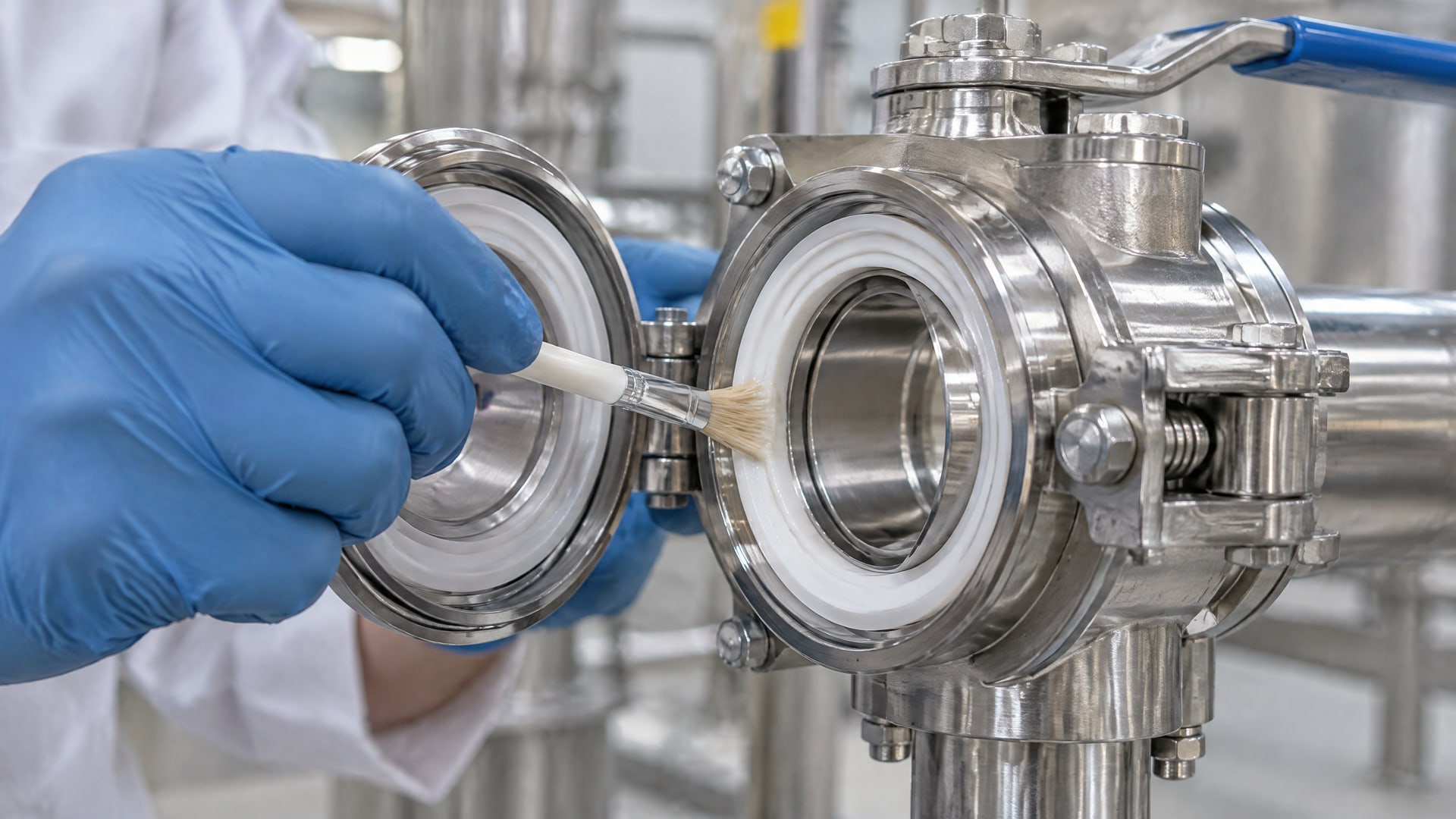

Смазка арматуры пищевой линии и защита уплотнений
Для уплотнений важны сразу две задачи: сохранить герметичность и не ухудшить работу подвижных деталей.
Поэтому смазку подбирают не только по пищевому допуску, но и по совместимости с эластомерами, пластиками и материалами корпуса. Проверка только маркировки NSF H1 не подтверждает совместимость с конкретной арматурой.
В пищевых трубопроводах смазка может потребоваться при обслуживании уплотнений запорных клапанов и кранов. Для таких узлов следует сверить паспорт смазки с материалами уплотнения и условиями работы линии, включая воздействие воды и пара. Если арматура установлена на системе питьевой воды, учитывают также локальные требования к питьевому водоснабжению.

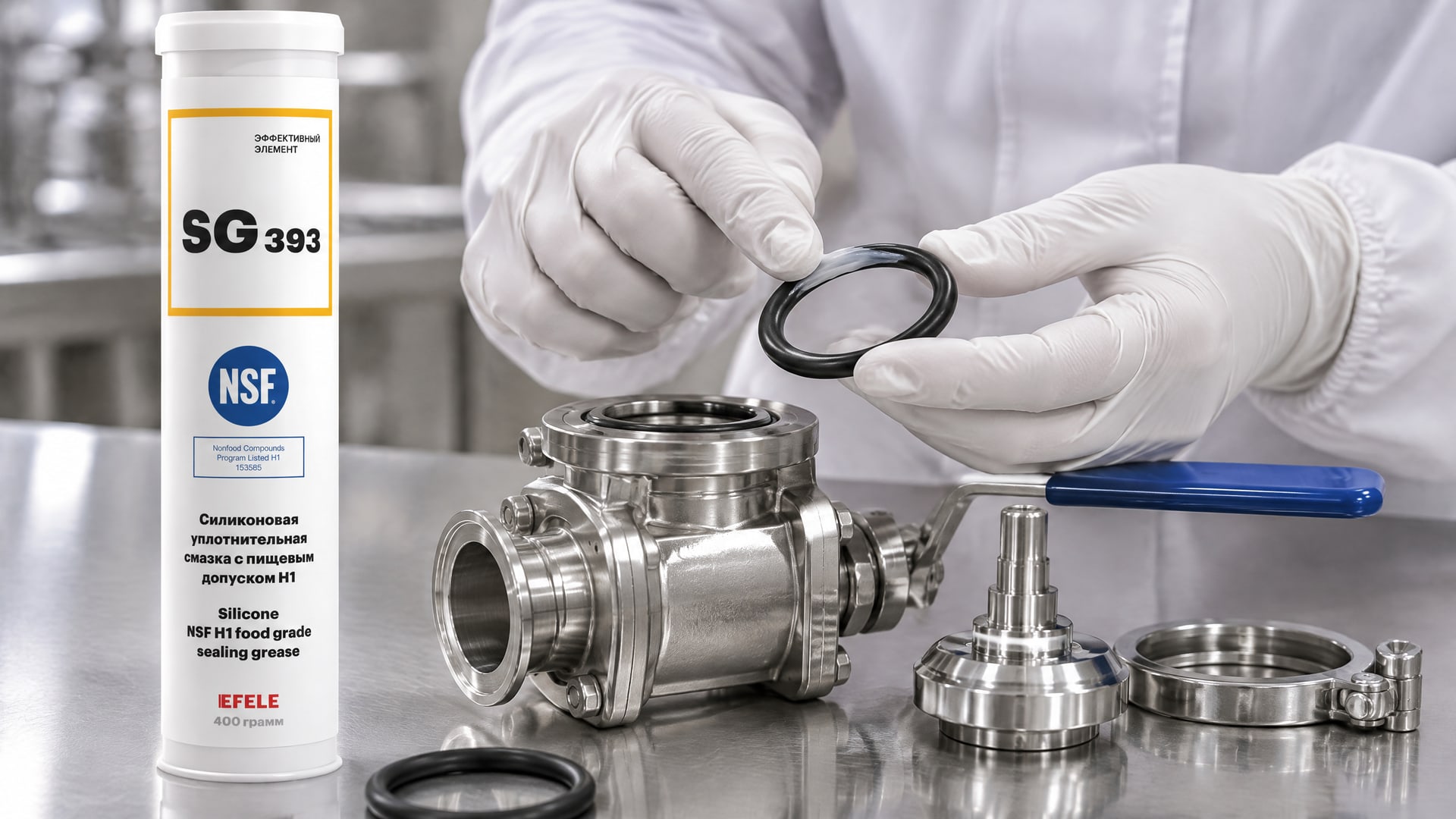

В качестве варианта для защиты уплотнений запорной арматуры в пищевых трубопроводах рассматривают EFELE SG-393. Перед применением необходимо сверить материалы узла и рабочие условия с документацией клапана и смазки. EFELE SG-393 Тип: силиконовая смазка. Допуск: NSF H1.
При необходимости герметизации арматуры пищевой линии важно различать смазку уплотнения и герметик соединения. Смазка предназначена для работы в узле трения или защиты уплотнения, а выбор средства для резьбового соединения определяется конструкцией соединения и требованиями оборудования. Не следует наносить смазку на элементы, для которых изготовитель клапана не предусматривает такое обслуживание.

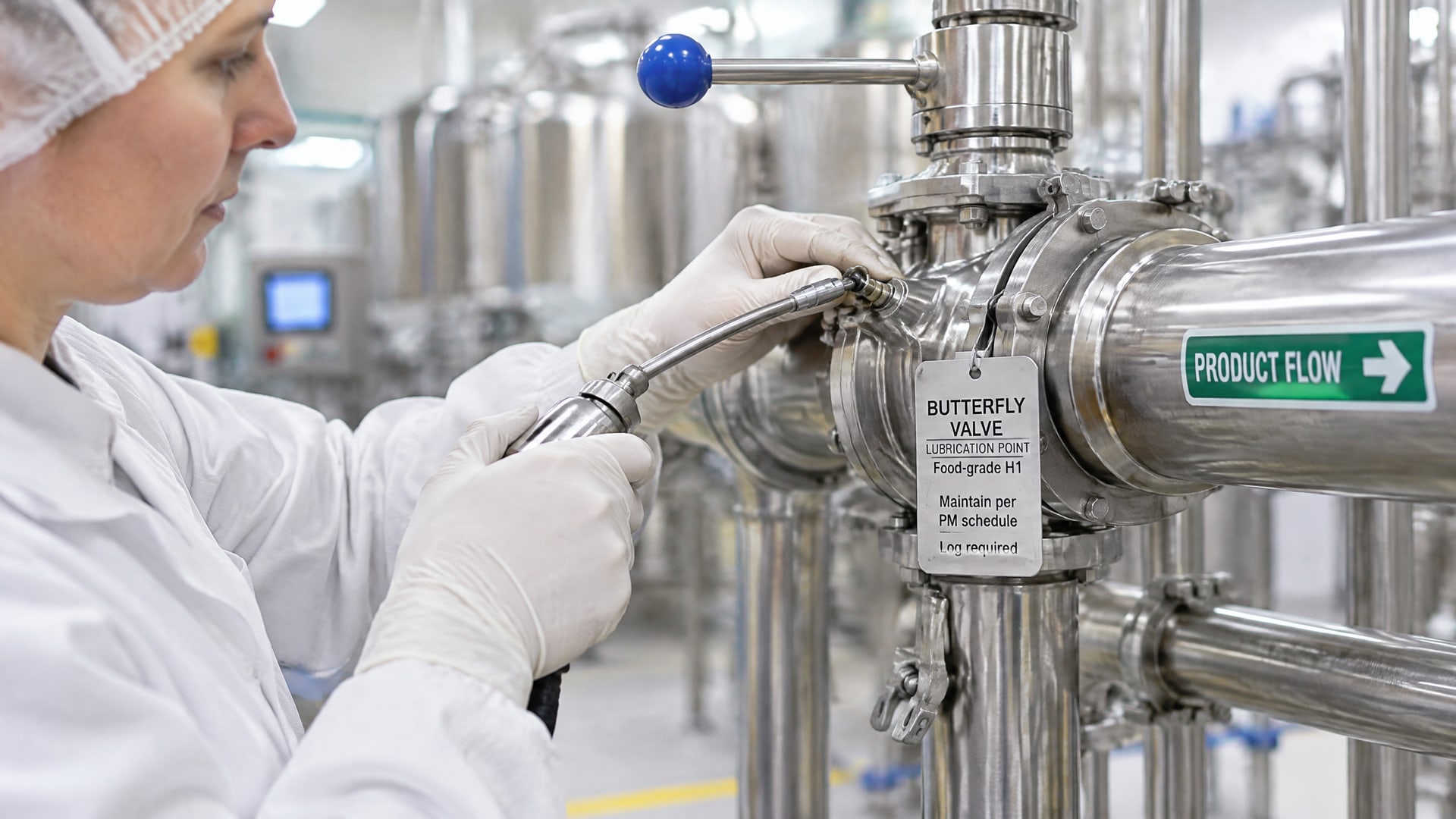

Трубопроводы для смазки: документы и контроль применения
При организации обслуживания составляют перечень узлов, где смазка может случайно попасть в продукт.
Для каждого узла фиксируют тип арматуры, материал уплотнений и требуемые документы на смазку. Такой перечень помогает отличать участки с возможным случайным контактом от зон, где контакт с пищей исключен.
Проверяйте, чтобы наименование продукта и регистрация NSF H1 совпадали с документами, а область применения соответствовала задаче. Сверяйтесь с паспортом, данными регистрации и документацией оборудования. Формулировки «пищевая смазка» на этикетке недостаточно, если нет подтверждения конкретного допуска и сведений о применении.
В перечень контроля стоит включить:
Регистрацию NSF H1 для участков с возможным случайным контактом с пищей.
Совместимость с материалами уплотнений и деталями клапана.
Стойкость к воде и пару, а также соответствие рабочему диапазону температур.
Минимально необходимое количество смазки и точки ее нанесения.
Локальные требования к питьевой воде, если арматура работает на соответствующей линии.
H1 и ISO 21469 - отдельные ориентиры, которые указывают в документах на пищевые смазки. Их не следует считать универсальной заменой проверки конкретной области применения. При закупке запросите документы на выбранный состав и сопоставьте их с требованиями предприятия к арматуре и производственному процессу.
Для линии, где возможен прямой контакт смазки с продуктом, H1 не подходит: этот класс рассчитан на случайный контакт. Если условия процесса не укладываются в такое назначение, вопрос нельзя решать увеличением количества смазки или выбором другого H1-продукта. Необходимо отдельно определить требования к материалу и применению.
Частые задаваемые вопросы
Можно ли применять смазку H1 при прямом контакте с пищей?
Нет. NSF H1 предназначен для зон, где возможен только случайный контакт смазки с пищей. Это не разрешение использовать смазку как ингредиент продукта или наносить ее на поверхности с прямым контактом. Если прямой контакт предусмотрен процессом, нужно подбирать другие материалы или средства для этой задачи.
Подойдет ли любая H1-смазка для запорного клапана?
Нет. Помимо регистрации NSF H1, проверяют совместимость состава с эластомерами, пластиками и деталями арматуры. Также оценивают устойчивость к воде и пару и влияние на ход штока, уплотнение и герметичность. Эти характеристики сверяют с паспортом смазки и документацией клапана.
Сколько смазки наносить на уплотнение пищевого крана?
Наносят минимальное количество, достаточное для технического эффекта. H1-допуск не означает, что смазку можно использовать без ограничения. Количество и точки нанесения определяют с учетом конструкции арматуры и рекомендаций ее изготовителя; излишки на поверхностях, способных контактировать с пищей, не должны переходить в продукт.
Чем отличается H1 от H2?
H1 применяют там, где возможно случайное попадание смазки в пищу. H2 предназначен для зон, где контакт с пищевым продуктом не допускается. Поэтому для запорной арматуры на участке с риском случайного контакта H2 не подходит. В обоих случаях нужно учитывать область применения, указанную в документации конкретной смазки.
Заключение
Смазка для трубопроводов пищевого производства должна иметь регистрацию NSF H1, если возможно ее случайное попадание в продукт. Для запорной арматуры этого недостаточно: важно подтвердить совместимость с материалами уплотнений и деталями клапана, проверить устойчивость к воде и пару и наносить только минимально необходимое количество.
Следующий шаг - составить перечень обслуживаемых клапанов и уплотнений, сверить материалы и условия работы с документацией арматуры, затем проверить регистрацию и паспорт выбранной смазки. Для участков с прямым контактом H1 не применяют: требования к материалу в этом случае нужно определить отдельно.
