Для пневматических систем в пищевом производстве выбирают смазочные материалы с регистрацией NSF H1, если возможен случайный технически неизбежный контакт с продуктом. Но одной маркировки недостаточно: масло должно быть предназначено для конкретного узла, а смазка для клапанов и уплотнений - совместима с материалами системы. Поэтому пищевое масло для клапанов подбирают не только по допуску, но и по назначению, вязкости и требованиям к герметичности.
Статья полезна инженерам, техническим специалистам и снабженцам, которые обслуживают пневмолинии, клапаны и пневмоцилиндры на пищевых предприятиях. Разберем, чем отличаются смазочные материалы для компрессора, воздухолинии и клапанного узла, как проверить совместимость с уплотнениями и почему обозначение H1 не означает разрешение на прямой контакт масла с пищей.
Как выбрать пищевое масло для клапанов и пневмолиний
Обозначение NSF H1 указывает на возможность случайного, технически неизбежного контакта смазки с пищей.
Оно не разрешает намеренно наносить масло на продукт или использовать его как пищевой ингредиент. В материалах по H1 встречается ориентир до 10 ppm для уровня такого контакта, однако его нельзя трактовать как универсальную норму расхода или как гарантию безопасности любого применения. Условия использования определяются назначением конкретной смазки и требованиями предприятия.
При выборе разделяйте три задачи: смазывание компрессора, подготовку воздуха и работу клапана или уплотнения. Для этих узлов могут применяться разные продукты, даже если каждый из них имеет H1. Например, вязкостные классы ISO VG 32, 46, 68 и 100 встречаются в материалах по пищевым маслам для компрессоров и пневмосистем, но сам перечень не означает, что любой из этих классов подходит к конкретному клапану.
| Узел | Что проверять при выборе |
|---|---|
| Компрессор | Назначение масла и требования изготовителя оборудования |
| Воздухолиния | Предусмотрено ли масло для системы подготовки и подачи воздуха |
| Клапан или фитинг | Совместимость с материалами, трение и сохранение герметичности |
| Уплотнение или O-ring | Совместимость с эластомером и назначение смазки |
Для жидкого масла дополнительно сверяют указанную вязкость с документацией оборудования. Для пластичной смазки учитывают ее назначение и класс консистенции: например, NLGI No. 3 в материалах относится к силиконовой смазке для уплотнений и O-ring’ов, а не к вязкости масла. Смешивать эти характеристики нельзя.
Маркировка H1 также не заменяет проверку соответствия регуляторным требованиям. Для жидких смазок пищевого оборудования в материалах указывается FDA 21 CFR 178.3570 как важный ориентир для H1-продуктов. Перед закупкой снабженец сверяет карточку товара и техническую документацию: для какого узла предназначен материал, какая регистрация заявлена и с какими компонентами системы он совместим.
Чем смазывать клапаны, уплотнения и пневмоцилиндры
Клапан и его уплотнение работают в тесной связке: свойства смазки влияют на трение, герметичность и работу подвижных элементов.
Поэтому при обслуживании клапанной системы недостаточно выбрать продукт с обозначением «для пищевого оборудования». Нужно проверить, подходит ли он для конкретного узла и не ухудшает ли работу уплотнения или эластомера.
Для подвижных клапанных элементов важны антифрикционные свойства, нейтральность к рабочей среде и устойчивость к воздействию влаги. В пищевом производстве при мойке оборудования смазочный материал может подвергаться воздействию моющих и дезинфицирующих растворов. Если его вымывает, защита узла ослабевает; если состав несовместим с уплотнением, может пострадать герметичность. Поэтому условия мойки, материал уплотнения и предписания изготовителя клапана рассматривают вместе.
Для уплотнений и статических элементов клапанов могут применять силиконовые H1-смазки, но силиконовая основа сама по себе не гарантирует совместимости со всеми эластомерами. В материалах есть пример несовместимости одной из пищевых смазок с EPDM. Это не означает, что любой силиконовый состав несовместим с EPDM: вывод делают по документации конкретного продукта и узла.

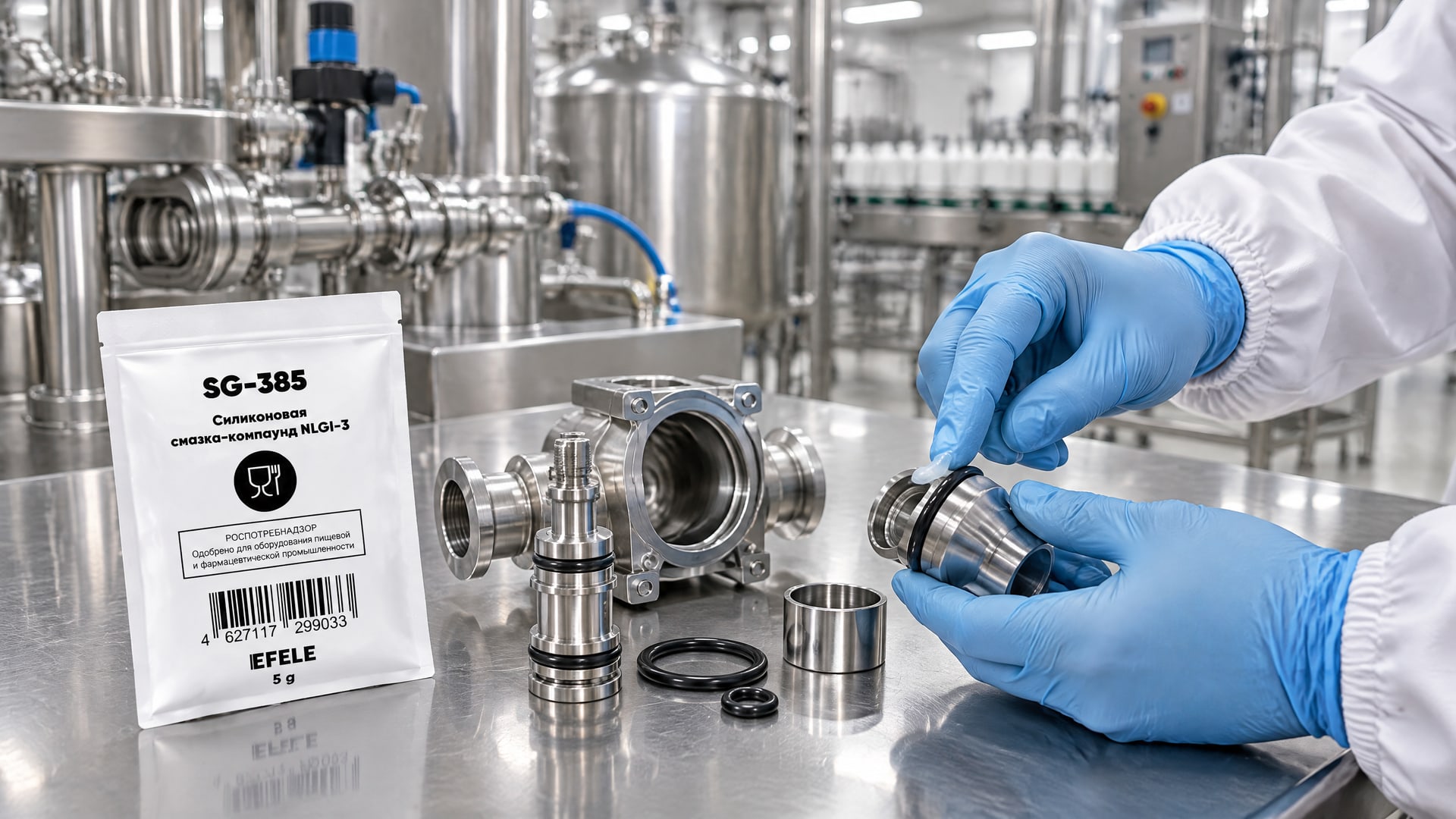

Когда на участке нужно уменьшить трение и защитить уплотнения запорной арматуры, направляющие пневмо- и гидроцилиндров и другие узлы пневмосистем, учитывают также вымывание смазки влагой и риск износа при движении сопряженных поверхностей. В таких задачах применяют EFELE SG-385 - силиконовую смазку с NSF H1. Ее рассматривают именно как материал для уплотнений и соответствующих узлов, а не как замену компрессорному маслу или маслу для воздухолинии.
Перед нанесением очищают узел в соответствии с регламентом предприятия и проверяют рекомендации изготовителя оборудования. Не следует автоматически переносить один материал с уплотнения на клапан или пневмоцилиндр: назначение и требования к каждой точке смазывания могут различаться.
Как проверить совместимость масла с клапанами и уплотнениями
Совместимость с эластомерами и материалами клапана влияет на герметичность и ресурс пневмосистемы.
До применения смазки выясняют, из чего сделаны уплотнения, какие материалы контактируют со смазкой и какие ограничения указаны изготовителем оборудования. Если сведения о материале уплотнения неизвестны, не стоит выбирать состав только по слову «пищевая» или по обозначению H1.
При проверке документации обратите внимание на несколько пунктов:
Для какого узла предназначен продукт: компрессор, воздухолиния, клапан, цилиндр или уплотнение.
Есть ли регистрация NSF H1, если возможен случайный контакт с пищей.
Указана ли совместимость с материалами уплотнений и деталей узла.
Подходят ли вязкость или консистенция требованиям оборудования.
Учитывает ли применение воздействие влаги и моющих или дезинфицирующих растворов.
Не смешивайте вязкость масла и консистенцию пластичной смазки. ISO VG 32, 46, 68 и 100 - вязкостные классы, которые встречаются для масел в пищевых компрессорных и пневматических системах. NLGI No. 3 - класс консистенции пластичной смазки; это не показатель вязкости и не универсальная рекомендация для клапанов.
Для пневмоцилиндров пищевое производство предъявляет требования не только к смазке. На гигиеничность влияют конструкция оборудования, материалы и возможность санитарной обработки. В материалах по гигиеничному пневмооборудованию упоминаются IP69K и EHEDG, а также нержавеющие цилиндры и клапаны для пищевых сред. Эти обозначения относятся к исполнению и гигиеническим требованиям оборудования, а не к допуску смазки.
При подборе снабженец сверяет спецификацию оборудования с документацией на смазочный материал. Если изготовитель клапана указал ограничения для конкретного эластомера или типа масла, приоритет имеют эти требования. Такой подход снижает риск потери герметичности и нестабильной работы узла после обслуживания.
Как обслуживать пневматику на пищевом производстве
Смазку подают только в те точки и тем способом, которые предусмотрены конструкцией оборудования и регламентом обслуживания.
Нельзя считать, что масло, используемое в компрессоре, автоматически подходит для клапанов или уплотнений. Аналогично смазка для уплотнительного элемента не становится заменой маслу для пневмолинии только потому, что у нее есть регистрация H1.
При планировании обслуживания разделите оборудование на узлы: компрессор, система подготовки воздуха, пневмолинии, распределители, клапаны, цилиндры и уплотнения. Для каждого узла зафиксируйте требуемый продукт, точку нанесения и сведения о совместимости. Такая карта помогает избежать случайной замены масла для компрессора смазкой для уплотнений и упрощает проверку при закупке.
После нанесения контролируйте работу пневмосистемы по признакам, предусмотренным регламентом: герметичность соединений, стабильность движения и корректное срабатывание клапанов. Если после обслуживания меняется работа узла или обнаруживается утечка, проверьте не только количество смазки, но и ее назначение, совместимость с материалами и соответствие требованиям изготовителя оборудования.
Для пищевых линий отдельно оценивают санитарные условия вокруг пневматического оборудования. Смазка H1 снижает риск при случайном технически неизбежном контакте, но не отменяет правил гигиены, мойки и обслуживания. Внешний компрессор, пневмолиния и клапанный узел могут иметь разные требования, поэтому применение H1 в одной части системы не подтверждает пригодность всех остальных материалов.
Чтобы снабжение не зависело от устных договоренностей, в спецификации на участок указывают узел, назначение смазки, требуемую регистрацию и ограничения по совместимости. При изменении модели клапана, цилиндра или уплотнения спецификацию пересматривают: одинаковое назначение оборудования не гарантирует одинаковых материалов контактирующих деталей.
Частые ошибки при выборе H1-смазки для пневматики
Первая ошибка - считать H1 допуском для прямого контакта с пищей.
Эта категория предназначена для смазок, от которых возможен случайный технически неизбежный контакт. Для прямого контакта предусмотрена отдельная категория 3H, относящаяся к разделительным агентам; ее нельзя путать с H3. Обозначение H2, в свою очередь, относится к смазкам для зон без контакта с пищей.
Вторая ошибка - использовать один продукт во всех точках пневмосистемы. Для компрессора, воздухолинии и клапана требования могут различаться. Масла классов ISO VG 32, 46, 68 и 100 упоминаются в материалах для пищевых компрессорных и пневматических систем, однако выбор конкретного класса зависит от документации оборудования и назначения масла.
Третья ошибка - считать любую силиконовую смазку совместимой с любым уплотнением. Совместимость зависит от конкретного состава и материала эластомера. В частности, в документации встречается предупреждение о несовместимости одной пищевой смазки с EPDM. Поэтому тип уплотнения и ограничения изготовителя проверяют до нанесения.
Наконец, H1 не заменяет требования к гигиеничному исполнению пневмооборудования. Для него могут иметь значение IP69K, рекомендации EHEDG, материалы корпуса и возможность санитарной обработки. Эти параметры относятся к конструкции оборудования, тогда как NSF H1 характеризует назначение смазки при риске случайного контакта с пищей.
Часто задаваемые вопросы
Можно ли заливать H1-масло во все пневматические клапаны?
Нет. H1 указывает на допустимость смазки при случайном технически неизбежном контакте с пищей, но не подтверждает ее пригодность для каждого узла. Для клапана проверяют назначение продукта, требования изготовителя, вязкость и совместимость с материалами уплотнений. Масла для компрессора и воздухолинии не следует автоматически применять для клапанов или O-ring’ов.
Чем отличается H1 от 3H и H2?
H1 предназначена для смазок, от которых возможен случайный технически неизбежный контакт с пищей. 3H относится к разделительным агентам для прямого контакта. H2 используют в зонах, где контакт смазки с пищей запрещен. Эти обозначения описывают разные области применения, поэтому их нельзя считать взаимозаменяемыми категориями.
Какое масло подходит для пневмоцилиндров пищевого производства?
Подходящий материал выбирают по документации цилиндра и условиям эксплуатации. Проверяют регистрацию NSF H1 при возможном случайном контакте с продуктом, назначение смазки и совместимость с уплотнениями. Для некоторых масел в пищевых компрессорных и пневматических системах встречаются классы ISO VG 32, 46, 68 и 100, но конкретный класс определяют по требованиям оборудования.
Можно ли использовать силиконовую смазку для любого уплотнения?
Нет. Тип основы не гарантирует совместимость со всеми эластомерами. До применения сверяют материал уплотнения с технической документацией на смазку и оборудованием. В документации встречаются предупреждения о несовместимости отдельных пищевых смазок с EPDM, поэтому переносить рекомендацию для одного состава на другой нельзя.
Заключение
Пищевое масло для клапанов подбирают по назначению узла, требованиям к вязкости, совместимости с уплотнениями и необходимости NSF H1 при возможном случайном контакте с пищей. H1 не означает прямой контакт с продуктом и не превращает одно масло в универсальную смазку для компрессора, воздухолинии, клапана и цилиндра. Отдельно проверяют конструкцию и гигиеническое исполнение пневмооборудования.
Следующий шаг - составить перечень смазываемых узлов и сверить для каждого требования изготовителя, материал уплотнений, назначение смазки и ее документацию. Это поможет выбрать подходящий продукт для конкретной точки пневмосистемы и снизить риск несовместимости или нарушения герметичности.
