Задиры в подшипниках - одна из самых дорогостоящих неисправностей на производстве. Они возникают при нарушении масляной пленки между скользящими поверхностями вала и корпуса, что приводит к металлическому контакту и разрушению узла. Выбор правильного масла для смазки подшипников становится ключевым фактором, влияющим на надежность оборудования и интервалы обслуживания.
Эта статья разбирает критерии выбора смазочного материала - от расчета DN-фактора до подбора вязкости и класса консистенции. Вы узнаете, почему одно масло подходит для высокоскоростных узлов, а другое - для тяжелонагруженных подшипников скольжения, и как предотвратить задиры при экстремальных температурах и режимах работы.

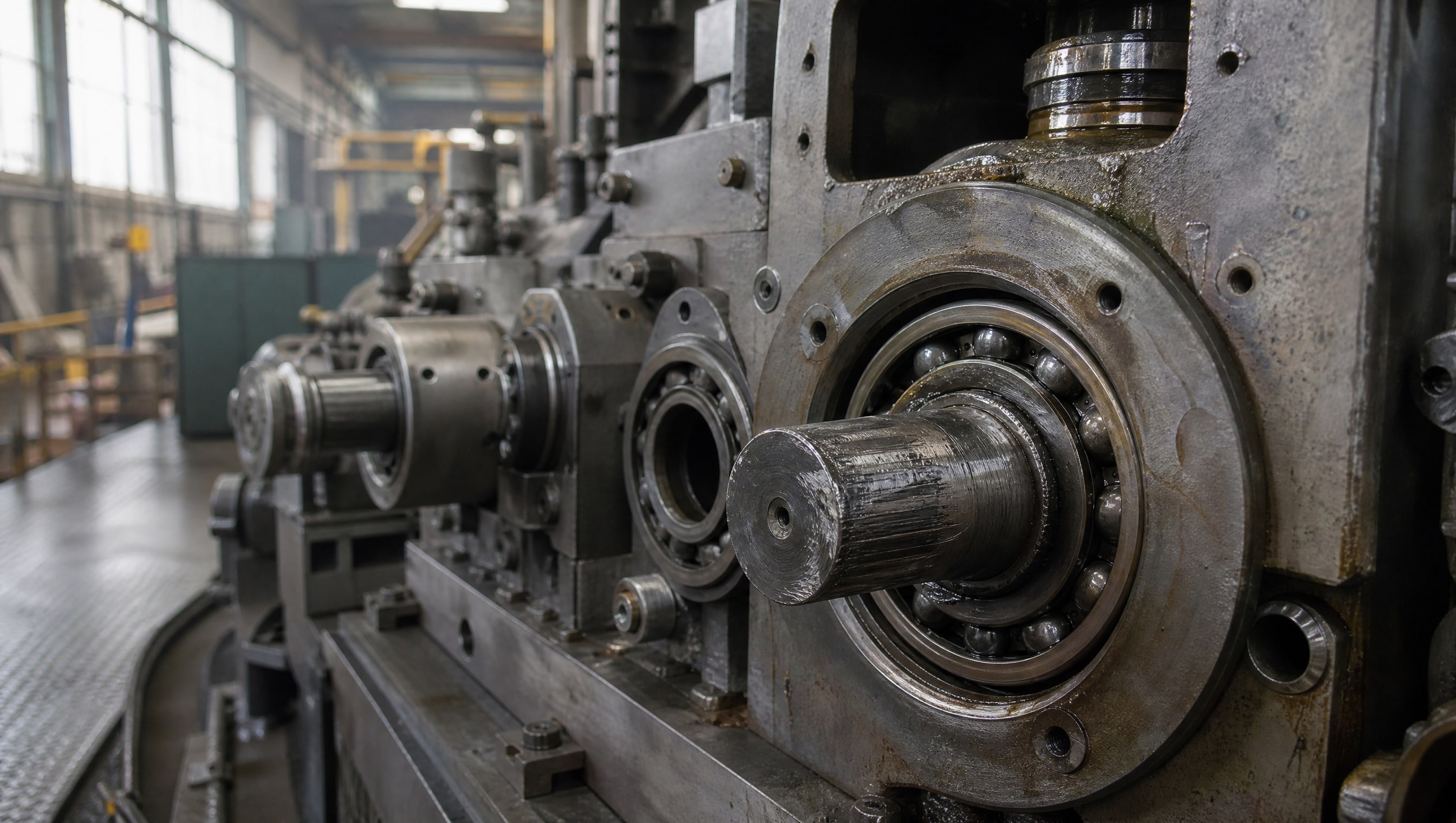

Что такое задиры в подшипниках и почему они возникают
Задиры - это глубокие царапины и микроскопические разрывы на рабочих поверхностях вала и внутреннего кольца подшипника, вызванные прямым металлическим контактом.
Они появляются, когда масляная пленка разрушается под действием пиковых нагрузок, высокой температуры или неправильно подобранной вязкости смазочного материала.
При пуске оборудования в холодном состоянии масло имеет повышенную вязкость, из-за чего не может быстро достичь зазоров подшипника. На этапе стартовой фазы сухое трение превышает допустимый уровень, и происходит схватывание поверхностей. Аналогичный процесс идет и при внезапном отключении смазки из-за засорения питающей магистрали или использования масла с низкой адгезией (способностью прилипать к поверхности и не стекать под действием центробежной силы).
При высоких скоростях вращения смазка под действием центробежных сил выбрасывается из подшипника, а ее испарение усиливается нагревом. Если выбрана слишком тонкая масляная пленка, защита от задиров становится недостаточной. И напротив, чрезмерно вязкое масло затрудняет подачу смазки в глубокие зазоры, создавая зоны масляного голодания.
Защита от задиров достигается тремя путями: подбором правильной вязкости, контролем температурного режима и обеспечением бесперебойной подачи смазочного материала.

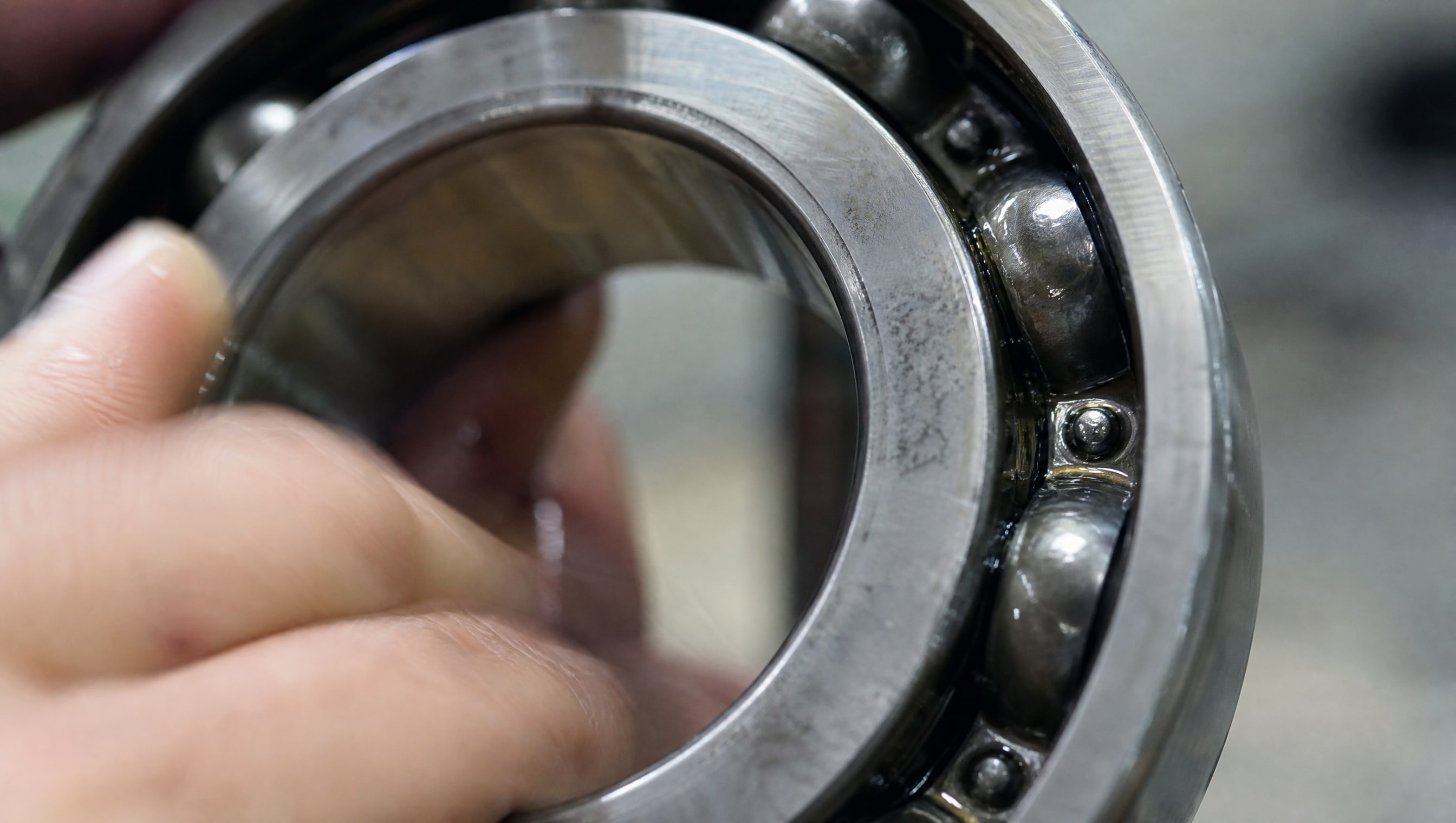

Скоростной фактор DN и выбор вязкости масла
DN-фактор - это ключевой параметр для подбора смазки.
Он рассчитывается как произведение среднего диаметра подшипника (в миллиметрах) на частоту вращения (в оборотах в минуту), деленное на 1000. DN показывает интенсивность теплогенерации и вероятность выброса смазки из узла.
При DN < 100 000 (низкоскоростные подшипники под высокой нагрузкой) рекомендуются более вязкие масла: ISO VG 220–320 или даже 460. Такие материалы обеспечивают толстую несущую пленку, которая противостоит продавливанию под нагрузкой и защищает от микроскопических скачков в контакте вала и кольца.
При DN 100 000–300 000 (средние скорости и нагрузки) переходят на ISO VG 100–150, часто выбирая NLGI 2 пластичную смазку. Это зона баланса: пленка остается достаточно толстой, но вязкость не вызывает чрезмерного нагрева и потерь на перемешивание.
При DN 300 000–800 000 (высокие скорости) используют ISO VG 68–100 с NLGI 1–2; перегрев становится критичным фактором, поэтому вязкость снижают, чтобы упростить циркуляцию масла и теплоотвод.
При DN > 1 500 000 (очень высокие скорости) переходят уже на чистые масла или NLGI 00–000 с базовой вязкостью 15–32 сСт при 40°C. На таких режимах подшипник практически не контактирует с основным объемом смазки; масло попадает в узел через специальные каналы в минимальных количествах, и защита достигается за счет очень быстрой циркуляции.
Температурные режимы и интервалы смазывания
Температура работающего подшипника напрямую влияет на скорость деградации смазки и изменение ее вязкости.
Типовой базовой температурой для характеристик масла принято считать 40°C; при отклонении вверх вязкость падает, при отклонении вниз - растет.
Индекс вязкости (ИВ) показывает, насколько стабильна вязкость материала при изменении температуры. Минеральные масла обычно имеют ИВ 95–105, а синтетические базовые масла - ИВ > 140. Высокий индекс вязкости означает, что масло остается достаточно текучим при -40°C и достаточно вязким при +100°C, что критично для подшипников в широком диапазоне климатических условий.
Один из практических ориентиров: каждые 15°C повышения температуры выше 70°C сокращают интервал смазывания в 2 раза. Это означает, что если подшипник работает при 85°C, интервал уменьшается на один шаг (в 2 раза), при 100°C - на два шага (в 4 раза). На производствах, где подшипники скольжения работают в печах или рядом с источниками тепла, обслуживание может потребоваться в 4–8 раз чаще, чем в нормальных условиях.
Для высоконагруженных подшипников скольжения в условиях повышенной температуры ускорение окисления масла может привести не только к утолщению пленки (что само по себе ухудшает теплоотвод), но и к образованию лаковых отложений на поверхностях, которые блокируют доступ свежего масла к самым напряженным участкам.

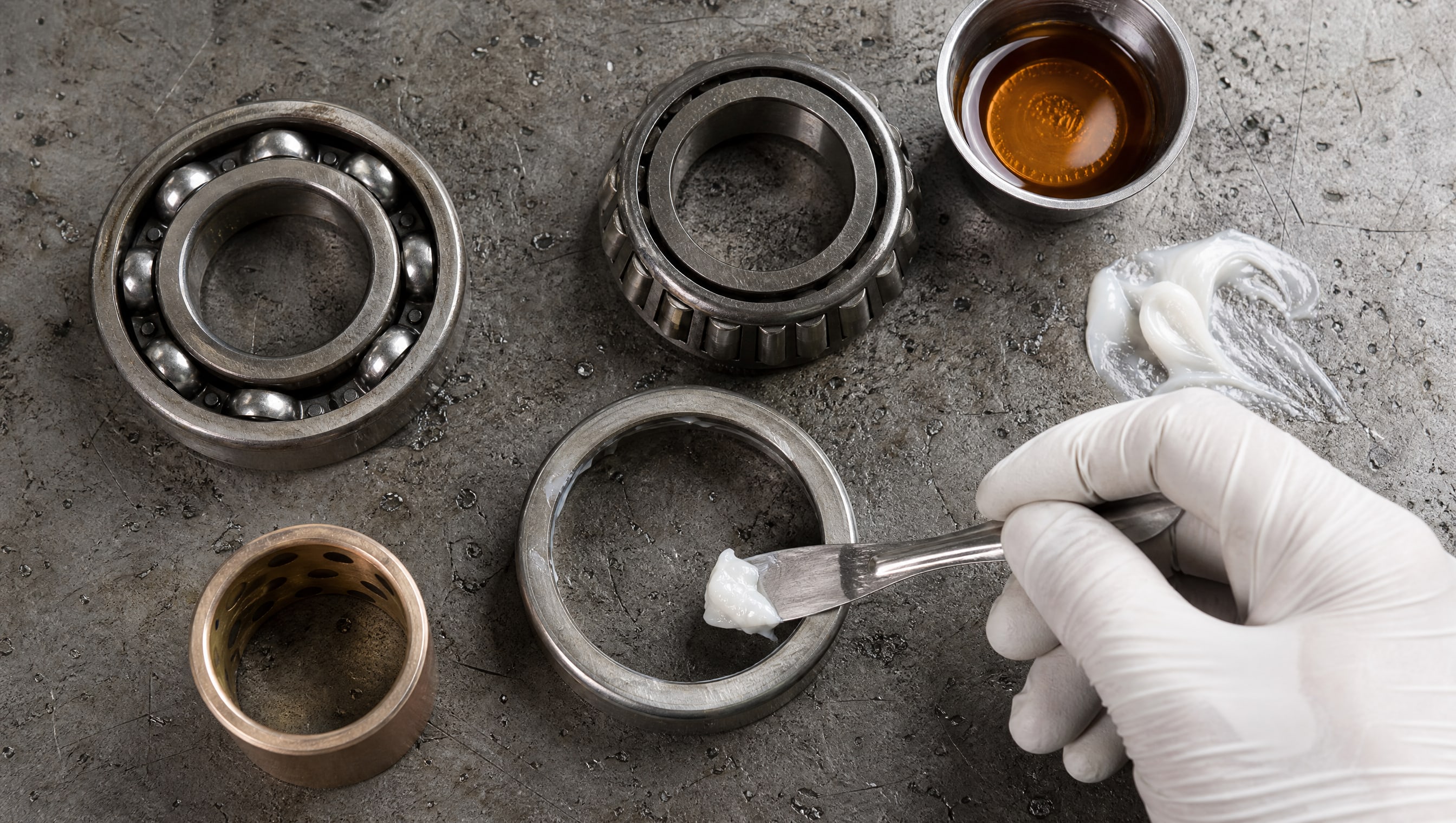

Выбор между минеральным, синтетическим маслом и пластичной смазкой
На рынке представлены три основных типа смазочных материалов для подшипников: минеральные масла, синтетические масла и пластичные смазки на основе загустителя (литиевого, кальциевого, комплексного или полиуретанового).
Минеральные масла дешевле, широко доступны и совместимы с большинством узлов. Их вязкость хорошо предсказуема, однако индекс вязкости обычно не превышает 100, что ограничивает применение при экстремальных температурах.
Синтетические масла (полиальфаолефины, сложные эфиры, гидрокарбоны) обладают ИВ > 140, что позволяет использовать их от -50°C до +150°C и выше. Они меньше испаряются (потери < 3% при 100°C за 22 часа), дольше сохраняют антифрикционные свойства и требуют более редкого обслуживания. Цена выше, но в критичных узлах это часто оправданно предсказуемостью и длительностью ресурса.
Пластичные смазки (NLGI 0–3) применяются в закрытых подшипниках, где циркуляция масла невозможна. Они удерживаются в зазорах за счет загустителя и медленнее вымываются, чем жидкое масло. Для защиты от задиров в пластичных смазках важны не только вязкость базового масла, но и механическая стабильность (прочность на сдвиг) и коллоидная стабильность (сопротивление расслаиванию). ГОСТ 7872-2025 нормирует эти параметры: температура каплепадения должна быть не менее 190°C, прочность на сдвиг при 50°C - не менее 80 Па, выделение масла при испытании на коллоидную стабильность - не более 12%.
В закрытых подшипниках под высокой нагрузкой пластичная смазка часто лучше защищает от задиров благодаря более стабильной толщине пленки, хотя требует периодической переконсервации (полной замены, а не долива).
Низкотемпературная эксплуатация и защита от фреттинга
Низкие температуры усугубляют риск задиров благодаря резкому увеличению вязкости масла.
При -40°C даже синтетическое масло вязкостью ISO VG 32 может стать слишком плотным для быстрого попадания в микрозазоры подшипника. На стартовой фазе в морозе возникает режим граничного трения, когда масляная пленка еще не образована, а металлические поверхности уже испытывают микроскопические рывки относительно друг друга - это явление называется фреттингом.
Для арктических условий и регионов с зимними температурами ниже -50°C рекомендуются смазки с температурой застывания не выше -55°C и низким пусковым моментом, измеряемым по ASTM D1478. Типичные параметры: базовая вязкость 15–50 мм²/с при 40°C, класс NLGI 1–2, температура каплепадения не менее 180°C.
Для строительной техники, работающей в условиях Крайнего Севера, на морских буровых платформах и в холодильных камерах применяют специализированные синтетические масла с полиальфаолефиновой или сложноэфирной базой. Антифрикционные компоненты в составе помогают снизить пусковой момент, но главное - это правильный выбор базового масла с высоким индексом вязкости.
Фреттинг можно также ослабить предварительным нанесением антифрикционного покрытия на контактные поверхности вала до сборки подшипника. В практике производства узлы подшипник-вал часто получают специализированное антифрикционное покрытие, которое срабатывает в момент холодного пуска, когда масляная пленка еще не установилась, обеспечивая защиту до достижения рабочей температуры и режима гидродинамической смазки.
Как выбрать масло для смазки подшипников скольжения
Подшипники скольжения (в отличие от качения) работают по принципу гидродинамической смазки: при вращении вала в масле образуется клиновидный слой, который приподнимает поверхность вала над корпусом.
На таких подшипниках роль вязкости масла еще более критична, чем на подшипниках качения.
Выбор масла для подшипников скольжения шпинделя или крупных редукторных узлов начинается с определения режима работы. Если вал вращается медленно (до 200 об/мин) и испытывает большую нагрузку, применяют ISO VG 220–320. Если скорость выше 500 об/мин при средней нагрузке, подойдет ISO VG 100–150. Для высокоскоростных шпинделей (1500+ об/мин) с облегченной нагрузкой выбирают ISO VG 68 или даже 32.
При выборе масла для подшипников скольжения следует учитывать и совместимость загустителя (если это пластичная смазка) с материалом уплотнений. Например, уплотнения из ниббакла (нитрильного каучука) совместимы с большинством масел, а уплотнения из фторкаучука требуют проверки на совместимость с синтетическими эфирными маслами.
На производствах с циркуляционной системой смазки выбор масла начинается с определения требуемой текучести и давления прокачивания, а также наличия системы фильтрации. Центральная система с фильтрацией позволяет применять масла класса ISO VG 100–150 даже при среднеоборотных подшипниках, потому что обеспечивается регулярное удаление загрязнений и окисленных продуктов.
Защита от задиров в условиях старт-стопных нагрузок и вибрации
Режимы частого пуска и остановки создают особый риск для подшипников.
На каждой стартовой фазе масляная пленка разрушается, и возникает момент граничного трения. При частых циклах включения-отключения задиры накапливаются и рано или поздно приводят к отказу.
В таких режимах дополнительную защиту обеспечивают:
Выбор масла с повышенным содержанием антифрикционных и противозадирных присадок, которые образуют тонкие пограничные пленки на металлических поверхностях. Эти присадки срабатывают на граничном режиме смазки, когда гидродинамическая пленка еще не установилась.
Нанесение антифрикционного покрытия на поверхность вала перед сборкой подшипника. В условиях частых холодных пусков и вибрационных нагрузок антифрикционное покрытие на основе графита служит своего рода страховкой на критичный момент стартовой фазы, когда масляная пленка недостаточна. Подобные покрытия идеально подходят для защиты узлов подшипник-вал в масляной среде при старт-стопных режимах, обеспечивая надежную работу в широком диапазоне температур и минимизируя риск микрозадиров, которые позже могут стать очагами разрушения.
Сокращение интервалов обслуживания и замены масла. Даже небольшое количество окисленного масла или частиц износа может инициировать задир при следующем пуске.
Контроль температуры в зоне подшипника. Система водяного охлаждения или теплообменник помогают держать температуру масла ниже 70°C, что замедляет окисление и сохраняет вязкость в заданном диапазоне.
В редукторах и трансмиссиях с частыми включениями под нагрузкой часто применяют масла с более высоким индексом вязкости (ИВ > 140) и повышенной концентрацией противозадирных присадок.
Часто задаваемые вопросы
Какое масло выбрать для подшипников при работе в масляной среде - синтетическое или минеральное?
Выбор зависит от температурного диапазона, скорости вращения и требований к интервалу обслуживания. Минеральные масла подходят для стабильных условий 10–50°C при бюджетных ограничениях. Синтетические масла (ИВ > 140) необходимы при температурах ниже -40°C или выше +80°C, а также при высокоскоростных режимах, где критична предсказуемая вязкость. В долгосрочной перспективе синтетика часто дешевле благодаря редким интервалам замены и меньшей окисляемости.
Как связаны вязкость масла и риск задиров?
Слишком низкая вязкость не обеспечивает достаточно толстую масляную пленку и повышает риск микроскопических контактов (граничное трение). Слишком высокая вязкость затрудняет подачу масла в глубокие зазоры, особенно в холодном состоянии, и может вызвать масляное голодание. Оптимальная вязкость зависит от DN-фактора: чем выше скорость вращения, тем ниже должна быть вязкость. Универсальных параметров нет; для каждого подшипника рассчитывается или подбирается экспериментально.
Почему низкотемпературная эксплуатация требует особого масла?
При низких температурах любое масло становится вязнее. Стандартное минеральное масло ISO VG 100 при -40°C может загустеть настолько, что не сможет быстро попасть в микрозазоры подшипника. На стартовой фазе возникает фреттинг - микроскопическое рывкообразное движение, которое разрушает поверхности. Синтетические масла с высоким индексом вязкости (> 140) остаются текучими при экстремальных температурах, и соответствующая смазка попадает в подшипник за доли секунды даже в морозе, защищая от фреттинга.
Что означает NLGI и как она связана с защитой от задиров?
NLGI - это класс консистенции пластичной смазки (0–3), а не вязкость масла. NLGI 2 - самый распространенный класс, соответствует мягкому жиру. NLGI 1 жиже, NLGI 3 и выше - жестче. Для защиты от задиров важна не сама консистенция, а вязкость базового масла внутри смазки и противозадирные присадки. На высокоскоростных подшипниках используют NLGI 0–1 для лучшей теплоотдачи, на низкоскоростных под высокой нагрузкой - NLGI 2–3 для толстой, стабильной пленки.
На каких интервалах менять масло в подшипниках при повышенной температуре?
При температуре работы 85°C интервал смазывания сокращается вдвое, при 100°C - вчетверо против стандартного интервала при 70°C. Практический ориентир: каждые 15°C выше 70°C = интервал ÷ 2. Дополнительно следите за цветом и прозрачностью масла; потемнение, помутнение или появление осадка - сигнал к внеочередной замене. На производствах рекомендуется контроль кислотного числа и вязкости масла каждые 250–500 часов работы при повышенной температуре.
Заключение
Защита подшипников от задиров в масляной среде начинается с правильного выбора вязкости масла, определяемой скоростным фактором DN, нагрузкой и температурным диапазоном. Минеральные масла ISO VG 100–220 подходят для большинства массовых приложений, синтетические масла (ИВ > 140) необходимы при экстремальных температурах и высоких требованиях к надежности, а пластичные смазки NLGI 1–2 обеспечивают защиту в закрытых подшипниках с ограниченной циркуляцией.
Практический шаг для закупщика и инженера: определите режим работы вашего подшипника (диаметр, частоту вращения, нагрузку, температуру), рассчитайте DN-фактор, выберите соответствующую вязкость масла или класс NLGI, проверьте совместимость с уплотнениями и материалами, и затем согласуйте выбор со спецификацией оборудования или запросите техническую консультацию у поставщика смазки. Регулярный контроль состояния масла и соблюдение интервалов обслуживания позволят избежать неожиданных отказов и продлить ресурс узла на годы.
