Выбор материалов и покрытий для узлов трения в фармацевтическом оборудовании - задача, которая требует понимания не только триботехники, но и санитарно-гигиенических требований, температурных режимов и химической совместимости. В отличие от производств, где главное - снизить износ и трение, здесь к этому добавляются жесткие ограничения: материал не должен загрязнять продукцию, должен выдерживать стерилизацию паром под давлением (SIP), горячее мытье (CIP) и контакт с моющими и дезинфицирующими средами. Статья разбирает, какие материалы и покрытия работают на практике, как их выбирать под конкретный узел и на какие параметры обращать внимание при подборе.
Целевая аудитория - инженеры, технические специалисты и закупщики, которые сталкиваются с требованиями к совместимости материалов и нуждаются в конкретных критериях подбора, не надеясь на универсальное решение.
Два основных подхода: полимеры и твердосмазочные покрытия
В фармацевтическом оборудовании уже сложилась практика, когда выбор материала для узла трения зависит от того, открыт он или защищен.

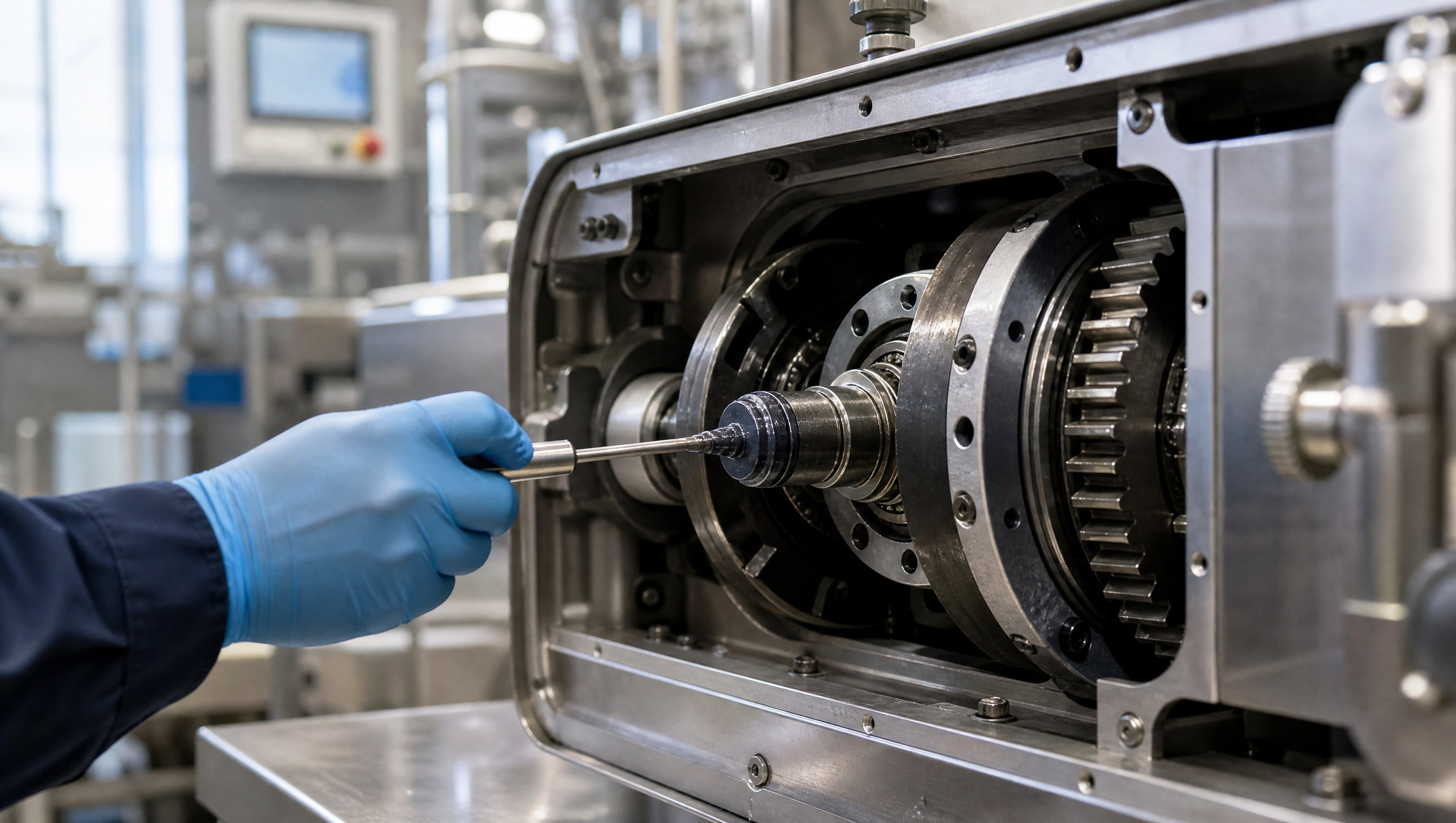

Для открытых узлов - тех, которые доступны для контроля и регулярного обслуживания - часто выбирают твердосмазочные покрытия на основе MoS₂ и графита. Эти системы способны работать при верхнем диапазоне температур до +440 °C для котельного оборудования и до +300 °C для установок производства жидких лекарств. Твердосмазочные покрытия обладают высокой несущей способностью и сохраняют смазывающие свойства даже при интенсивном промывании.
Для узлов, которые требуют постоянной смазки и находятся внутри закрытых механизмов, выбирают антифрикционные полимеры. Четыре базовых материала, применяемых в промышленности, - это PTFE, PEEK, UHMWPE и PA. Каждый из них подходит для своих условий: PTFE отличается самым низким коэффициентом трения и высокой химической инертностью, что особенно ценно при контакте с щелочными растворами и спиртами; PEEK сочетает высокую температурную стойкость с хорошими механическими свойствами и биосовместимостью; UHMWPE и PA занимают среднее положение по стоимости и характеристикам.
Выбор между полимером и покрытием определяется прежде всего температурой, нагрузкой на трущиеся поверхности и возможностью регулярного доступа к узлу для проверки и обслуживания.
Основные материалы для разных типов узлов фармацевтического оборудования
| Тип узла | Применяемые материалы | Ключевые требования | Температурный диапазон |
|---|---|---|---|
| Направляющие и скользящие втулки | PTFE, PEEK, PA | Низкое трение, устойчивость к абразивам | –20…+100 °C (PTFE); до +250 °C (PEEK) |
| Подшипники скольжения | UHMWPE, PEEK, PA | Износостойкость, химстойкость | –10…+80 °C (UHMWPE); до +250 °C (PEEK) |
| Открытые узлы (резьба, передачи, рычаги) | Твердосмазочные покрытия (MoS₂ + графит) | Высокая несущая способность, работа на сухом трении | до +440 °C |
| Уплотнения, манжеты CIP/SIP | EPDM, FKM, FFKM, PTFE | Устойчивость к моющим и дезинфицирующим средам, парозолю | EPDM до +100 °C; FKM до +200 °C; FFKM до +230 °C |
| Медицинские и стерильные контакты | Силикон, EPDM, антистатический эластомер | Соответствие FDA и USP Class VI | варьируется по типу |

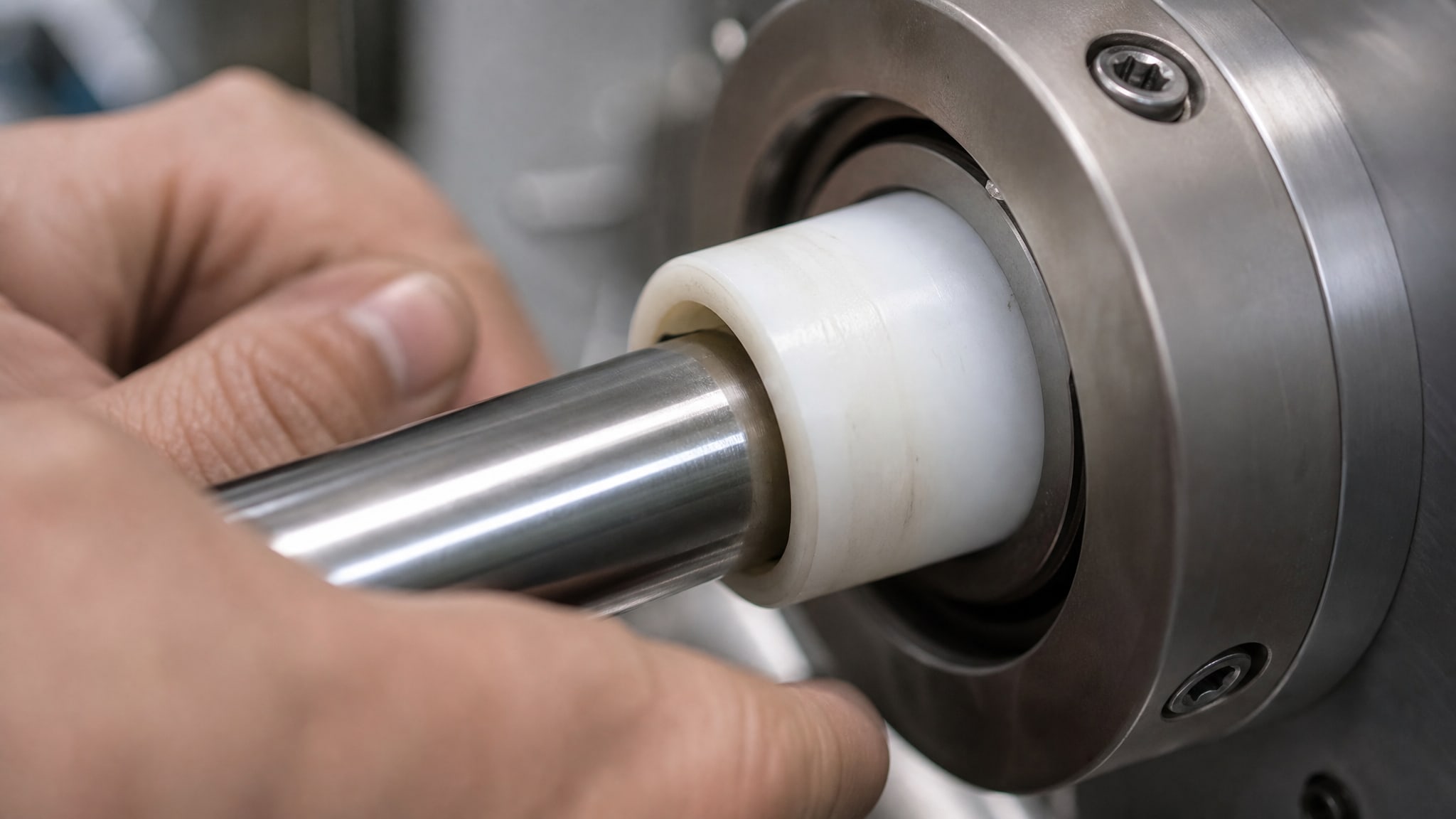

Полимеры PTFE и PEEK - наиболее универсальные выборы для внутренних узлов. PTFE применяют для направляющих, втулок, скользящих деталей в системах, где требуется минимизировать трение и где преобладают щелочные среды; этот материал не боится спиртов, щелочных растворов и горячей воды, используемых при CIP. PEEK берут для более нагруженных узлов и при необходимости работы при повышенных температурах - его механическая прочность примерно в два раза выше, чем у PTFE, хотя коэффициент трения немного больше.
Твердосмазочные покрытия выбирают тогда, когда металлическая деталь не должна увеличивать в размерах (что особенно критично для соединений с жесткими допусками) и когда нужна высокая твердость поверхности для защиты от царапин и микроабразива. Такие покрытия остаются стабильными при многократном промывании горячей водой и паром.
Выбор материала под конкретный узел: практический анализ
Правильный подбор материала начинается не с поиска «лучшего» варианта, а с составления матрицы параметров оборудования.
В матрицу включают: рабочую температуру узла, возможные минимальные и максимальные отклонения; тип контактирующей среды (вода, щелочной раствор, спирт, дезинфектант); режимы обработки узла (горячее мытье CIP, автоклавирование SIP, стерилизация озоном или иными способами); нагрузку на трущиеся поверхности; требования к содержанию микрочастиц и загрязнений. Только после этого анализа можно выбирать материал или покрытие.
Если узел находится в открытом исполнении и не требует постоянной подачи смазки, твердая смазка или твердосмазочное покрытие часто оказывается оптимальнее, чем полимер, потому что такие решения лучше переносят колебания температуры и прямой контакт с растворами. Закрытые узлы, работающие с поступлением смазки из распределительной системы, могут быть укомплектованы полимерными вставками, если температура не превышает допуск материала.
Уплотнения и манжеты - отдельная категория. На них распространяются специальные требования: они должны выдерживать температурные циклы (нагрев при SIP, охлаждение при останове), проникновение молекул щелочных реагентов и одновременно сохранять эластичность. Для этого используют EPDM при температурах до +100 °C, FKM (фторопласт) при температурах до +200 °C, а для самых жестких условий - FFKM (перфторопласт) до +230 °C. Выбор эластомера влияет на надежность уплотнения в режимах CIP/SIP не менее, чем выбор полимера для скользящих деталей.
Требования к качеству поверхности и термообработке материалов
Стандарт РД 24.201-01-90 «Узлы трения химического оборудования.

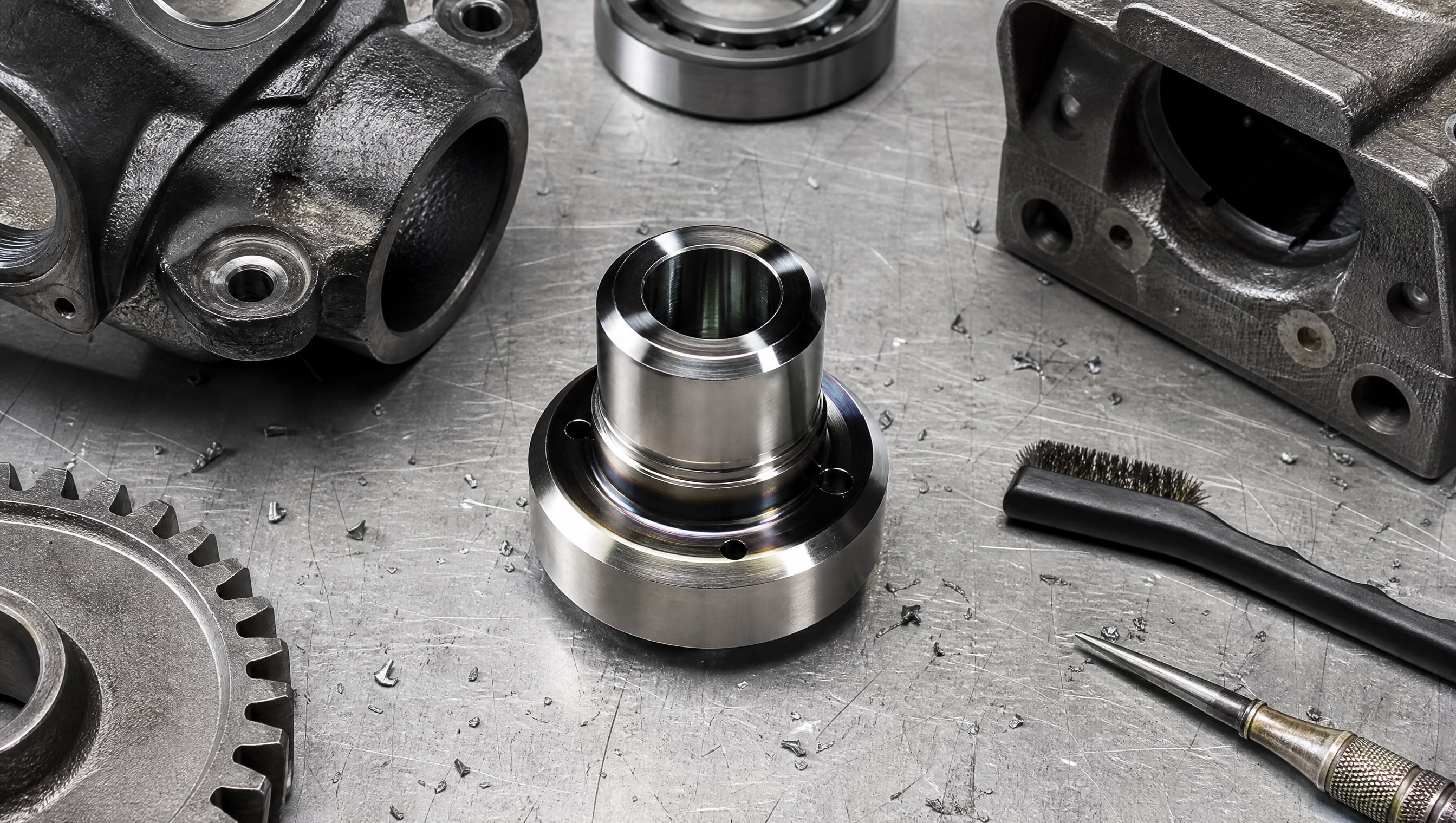

Выбор материалов» содержит конкретные рекомендации, которые часто упускают при спешном подборе. В нем указано, что заготовки из металлических материалов должны быть термообработаны для снятия внутренних напряжений; это критично потому, что остаточные напряжения в металле приводят к неравномерному износу и разрушению твердосмазочного покрытия.
Шероховатость поверхности трения определяют профилометром-профилографом или сравнением с эталонами чистоты. Дефекты поверхности (царапины, раковины, неровности) проверяют визуально под лупой с увеличением не менее 8x. Эта требование часто кажется формальностью, но на практике именно поверхность определяет, как долго протянет материал в условиях высокой температуры и химического воздействия.
Для деталей из полимеров группы Б, В и Г установлены геометрические ограничения: минимальная толщина или высота должны быть не менее 0,1 наружного диаметра детали, но в абсолютном выражении - не менее 8 мм для узлов диаметром менее 100 мм. Это исключает риск деформации тонких полимерных вставок при нагреве или нагрузке.
При выборе клеящего материала для посадки полимерной вставки в металлический корпус учитывают температуру рабочей среды и состав агрессивной среды. Эпоксидные смолы подходят при температурах до +80…+100 °C, полиуретановые клеи - немного шире, но все равно имеют температурные ограничения. Для высокотемпературных узлов иногда отказываются от клея в пользу механической посадки с натягом.
Санитарные режимы CIP/SIP и совместимость материалов
Циклы горячего мытья (CIP - Clean In Place) и автоклавирования под давлением (SIP - Sterilize In Place) - это стрессовые испытания для любого материала.
CIP предполагает контакт с водой температуры +60…+80 °C, щелочными растворами концентрацией 2-5 % и кислотными растворами для удаления минеральных отложений; SIP добавляет к этому насыщенный пар под давлением при температуре +121…+134 °C.
Материалы, которые выбирают для уплотнений и элементов, контактирующих с этими средами, - EPDM, FKM, PTFE и FFKM - уже апробированы на многих производствах. EPDM - самый доступный и экономичный, подходит для базовых режимов; FKM обладает лучшей стойкостью к агрессивным дезинфектантам и более стабилен при температурных скачках; FFKM - резерв для особо требовательных применений, где используются озоновая стерилизация или химический состав с особыми компонентами.
При выборе материала для CIP/SIP обязательно запрашивают сертификат совместимости с конкретным моющим средством, которое применяют на предприятии. Один и тот же эластомер может хорошо работать с нейтральным детергентом, но деградировать от щелочного раствора с добавками. Эта информация поставщик должен предоставить в техническом паспорте или в ответ на запрос.
Триботехнические испытания и контроль качества материалов
Прежде чем установить материал на оборудование, которое будет работать годами в условиях высокой температуры и химического воздействия, разумно провести испытания на совместимость.
К таким испытаниям относят: определение коэффициента трения в условиях, имитирующих реальную работу; оценку износа образца после длительного контакта с рабочей средой; проверку адгезии твердосмазочного покрытия (если речь идет о покрытии) путем кросс-хатч-теста или другими методами; испытание уплотнений на герметичность после циклов CIP/SIP.
Такие испытания особенно важны, если материал и среда - новая комбинация, которая не описана в справочниках. Результаты испытаний фиксируют в протоколе и сохраняют как часть документации валидации оборудования.
На производстве контроль качества материалов включает: визуальный осмотр поверхности в момент приемки партии (на царапины, отслоения покрытия, расслоение полимера); проверку геометрических размеров; в случае требуемого соответствия стандартам - запрос сертификата от поставщика. После установки на оборудование (в период ввода в эксплуатацию) проводят контрольные измерения люфтов и посадок, чтобы убедиться, что материал не деформировался и не «поплыл».
Часто задаваемые вопросы
Коэффициент трения: как он влияет на выбор материала и что считается нормой?
Коэффициент трения - числовой показатель сопротивления скольжению одной поверхности по другой. Для фармацевтического оборудования низкий коэффициент трения критичен потому, что он снижает нагрев узла, износ поверхности и вероятность заклинивания при холодном пуске после длительной остановки. PTFE обладает одним из самых низких коэффициентов (0,05-0,1), что делает его особенно ценным для направляющих. Покрытия на основе MoS₂ работают в диапазоне 0,1-0,3 в зависимости от нагрузки. Нормы для конкретного узла устанавливают на основе конструкции механизма и требуемого КПД.
Пищевой допуск NSF H1 - это достаточно для фармацевтики?
Нет. Пищевой допуск NSF H1 подтверждает только то, что материал при случайном контакте с пищей не наносит вреда. В фармацевтике требования жестче: материал должен выдерживать CIP/SIP, не мигрировать в водную среду при горячем мытье, соответствовать FDA и USP Class VI (если это касается уплотнений, контактирующих с лекарством), и подтверждаться сертификатом совместимости с используемыми дезинфектантами. Пищевой допуск - необходимое, но недостаточное условие.
В чем отличие EPDM, FKM и FFKM, и как выбрать между ними для уплотнений?
EPDM (этилен-пропиленовый каучук) - базовый эластомер, экономичен, выдерживает до +100 °C, хорошо переносит щелочные среды. FKM (фторопласт, витон) - более стойкий к высокой температуре (+200 °C), к дезинфектантам и озону, дороже EPDM. FFKM (перфторопласт, калрез) - премиум-вариант, работает до +230 °C, стоит значительно дороже, нужен для самых жестких сценариев. Выбор делают по максимальной температуре в цикле SIP и химическому составу дезинфектантов, которые будут контактировать с уплотнением.
Почему твердая смазка лучше жидкого масла для открытых узлов фармацевтического оборудования?
Жидкая смазка после нанесения может вымываться горячей водой и щелочными растворами при мытье CIP. Кроме того, масло собирает на себя микрочастицы абразива и может загрязнить линию. Твердая смазка или твердосмазочное покрытие прочно связаны с поверхностью металла и не вымываются; они также не накапливают и не переносят загрязнения. Однако при выборе твердой смазки нужно убедиться, что она совместима с температурой и не содержит летучих компонентов, которые могут испаряться и снова конденсироваться на продукции.
Как проверить совместимость материала с конкретной средой перед установкой на оборудование?
Сначала запрашивают у поставщика материала сертификат совместимости; во многих случаев крупные производители уже тестировали свои материалы с распространенными моющими средствами и дезинфектантами, и информация есть в техническом паспорте. Если такого нет, проводят малые испытания: образец материала или покрытия выдерживают в среде при температуре и времени, соответствующих циклу CIP/SIP, а затем проверяют, не изменились ли его размеры, цвет и механические свойства (например, не стал ли полимер хрупким, не ослабла ли адгезия покрытия). Результаты документируют и включают в протокол валидации оборудования.
Заключение
Выбор материалов и покрытий для узлов трения в фармацевтическом оборудовании - не вопрос, на который есть один универсальный ответ. Каждый узел требует отдельного анализа по температуре, химической среде, режимам санитарной обработки (CIP/SIP) и требуемой долговечности. Четыре антифрикционных полимера - PTFE, PEEK, UHMWPE и PA - уже доказали свою надежность в разных применениях. Твердосмазочные покрытия на основе MoS₂ и графита работают в открытых узлах при температурах до +440 °C и выдерживают многократное мытье. Для уплотнений в режимах CIP/SIP стандартный выбор - EPDM, FKM или FFKM, в зависимости от температуры и химического состава дезинфектантов.
Практический способ начать работу: составить матрицу параметров каждого узла оборудования, выбрать два-три кандидата на основе стандартных справочников, запросить сертификаты совместимости и провести малые испытания перед внедрением. При требованиях к надежности и соответствию нормативам (FDA, USP Class VI) результаты испытаний следует зафиксировать в протоколе валидации оборудования. Этот подход исключит риск скрытых отказов и гарантирует, что выбранный материал будет работать долго и безопасно.
