Режимы триботехнических испытаний выбирают под конкретную задачу, пару материалов, смазочную среду и схему контакта. Универсального теста, который одновременно показывает трение, износ и несущую способность, нет: в трибологических исследованиях применяют более 150 методик, описанных в национальных и международных стандартах.
Статья будет полезна инженерам, техническим специалистам и закупщикам, которым нужно подготовить образцы для испытаний, выбрать стандарт и сопоставить лабораторную схему с работой узла. Разберем, как учитывать движение, нагрузку и смазку, какие требования предъявляют к геометрии и поверхности образца и почему результаты разных методов нельзя напрямую сравнивать.
Как выбрать метод для испытаний узлов трения
Первый шаг - сформулировать, что именно требуется узнать.
Коэффициент трения, объем износа, противоизносные свойства и несущая способность смазки - разные характеристики. Их оценивают отдельными методами, поэтому выбор схемы начинается с целевого показателя, а не с доступного оборудования.

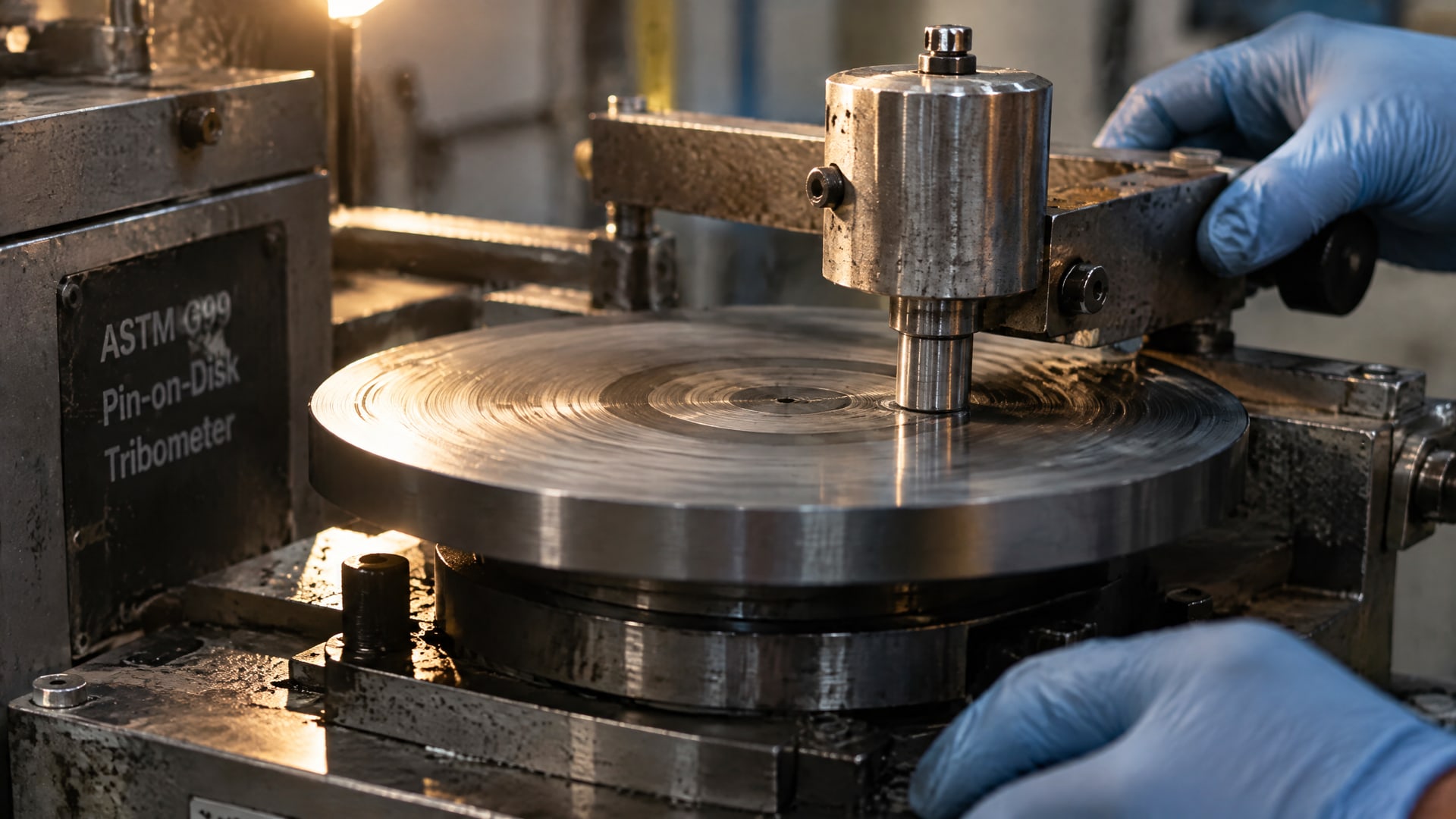

Для сравнительной оценки материалов применяют, в частности, схемы pin-on-disk, block-on-ring и four-ball. Если важно приблизить испытание к реальному узлу, выбирают контакт, геометрию и движение, соответствующие его работе. Например, результаты испытания в контакте с вращением не следует автоматически переносить на узел с линейно-возвратным движением.
| Задача | Возможная схема или метод | Стандарт |
|---|---|---|
| Оценка трения и износа в схемах pin-on-disk и ball-on-disk | Вращательный контакт | ASTM G99 |
| Испытание при линейно-возвратном движении | Reciprocating ball-on-flat | ASTM G133 |
| Испытание в схеме block-on-ring | Блок по кольцу | ASTM G77 |
| Оценка противоизносных свойств смазок | Four-ball | ASTM D4172, ASTM D2266 |
| Оценка коэффициента трения смазок | Four-ball | ASTM D5183 |
| Оценка экстремального давления и несущей способности смазок | Методы на четырех шарах | ASTM D2783, ASTM D2596 |
Для смазок важно не смешивать задачи испытания. ASTM D4172 и ASTM D2266 используют для оценки противоизносных свойств, ASTM D5183 - для коэффициента трения, а ASTM D2783 и ASTM D2596 - для экстремального давления и несущей способности. В свою очередь, ISO 19291 описывает испытания жидких и консистентных смазок при высокочастотной линейной осцилляции в геометрии ball-on-disk.
Универсальной замены между этими методами нет. Один материал может показать приемлемые результаты в четырехшариковом испытании и вести себя иначе при возвратно-поступательном движении или изменении температуры. Поэтому в программе испытаний фиксируют целевой показатель и обосновывают, почему выбранная схема подходит к задаче.
Подбор режимов испытаний: движение, нагрузка и среда
Режим испытания задают по нескольким связанным параметрам: типу движения, нагрузке, скорости скольжения и температуре.
Для полимерных материалов подшипников ISO 7148-2 предусматривает испытания при заданных условиях нагрузки, скорости скольжения и температуры, как со смазкой, так и без нее. Цель - получить воспроизводимые значения трения и износа.
Нагрузку выбирают не по принципу «чем выше, тем информативнее», а с учетом стандарта и рабочей области узла. Если режим не соответствует задаче, полученные значения трудно интерпретировать и применять при выборе материала. Та же логика относится к скорости и температуре: их необходимо задавать и сохранять при сопоставлении вариантов.
Практически полезно заранее определить три оси испытания:
Тип движения: вращение, линейное возвратно-поступательное движение или высокочастотная осцилляция.
Уровень нагрузки: условия испытания должны быть связаны с целевой областью применения и выбранным методом.
Среда и температура: испытание проводят в той среде, которая соответствует предполагаемой эксплуатации, либо отдельно сравнивают сухой и смазанный контакт.
Для высокочастотной линейной осцилляции применяют ISO 19291. Метод позволяет оценивать трение, износ, нагрузочную способность и EP-поведение смазок. ISO 7148-2, в свою очередь, относится к полимерным материалам подшипников скольжения и задает испытания при определенных условиях нагрузки, скорости и температуры. Стандарты отвечают на разные вопросы, поэтому выбирать между ними нужно по материалу и назначению узла.
Данные лаборатории полезно проверять на корреляцию с работой оборудования. Даже гармонизированный метод не гарантирует, что ранжирование материалов полностью совпадет с результатами эксплуатации. Если задача - оценить конкретный узел, схема контакта и движение должны как можно точнее отражать его конструкцию и режим работы.
Образцы для проведения испытаний: геометрия и подготовка

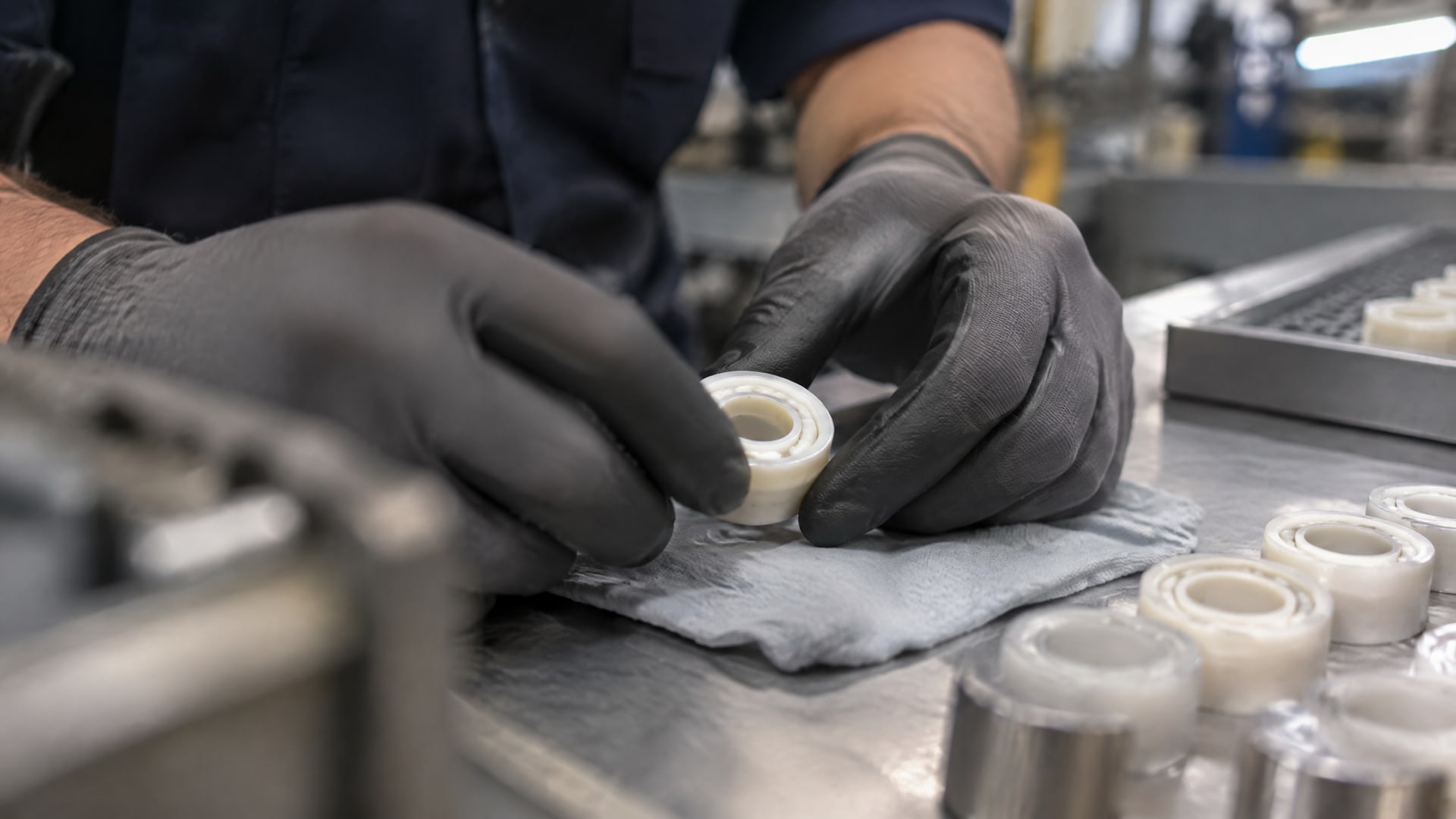

Образец для испытаний нельзя изготовить произвольно, если метод задает требования к форме, размерам и состоянию поверхности.
Особенно важна подготовка для покрытий и тонких слоев: отклонения в геометрии, шероховатости, толщине или рабочей зоне контакта могут сделать результаты несопоставимыми.
Для испытания DLC-покрытий в сухих условиях ISO 18535 описывает схему ball-on-disc и указывает требования к образцам. Диаметр шарика должен быть более 5 мм, рекомендуемый размер - 6 мм, а шероховатость поверхности не должна превышать 0,1 мкм Ra. Толщина диска должна быть более 3 мм, при этом диск должен иметь достаточный запас по диаметру дорожки трения.
Эти требования показывают, почему отбор образцов для испытаний нужно планировать до запуска теста. Недостаточно выбрать материал: необходимо определить, какая поверхность будет контактировать с контртелом, как подготовить рабочую зону и какие параметры образца следует проконтролировать. Для оценки износа после SRV-испытаний ASTM D7755 описывает определение объема износа стандартных образцов с помощью профилометра или щупа.
Перед испытанием зафиксируйте:
Материал образца и контртела.
Геометрию и размеры контактирующих элементов.
Шероховатость рабочей поверхности.
Толщину образца или покрытия, если это предусмотрено методом.
Размер и расположение рабочей дорожки.
Способ подготовки и контроля поверхности.
Если нужно определить количество образцов для испытаний, его следует устанавливать по выбранной методике и плану сравнения. Не стоит подменять нормативные требования произвольным числом повторов. В протоколе фиксируют фактическое число образцов и условия их подготовки: это помогает отделить влияние материала от влияния обработки поверхности или отклонений геометрии.
Графитовый антифрикционный материал и смазанная среда
Графитовый антифрикционный материал может работать в сухом контакте и в составе смазанных систем.
Поэтому сухое испытание не всегда отражает условия применения. Если материал планируют использовать со смазкой, среду нужно учитывать в программе и не переносить на нее выводы, полученные только в сухом режиме.
Испытания материалов и смазок также отвечают на разные вопросы. Для материала важны схема контакта, движение и износ, а для смазки могут отдельно оцениваться противоизносные свойства, коэффициент трения и несущая способность. В частности, для смазок применяют четырехшариковые методы ASTM D4172, ASTM D2266, ASTM D5183, ASTM D2783 и ASTM D2596, но результаты этих испытаний не заменяют проверку конкретной пары материалов.

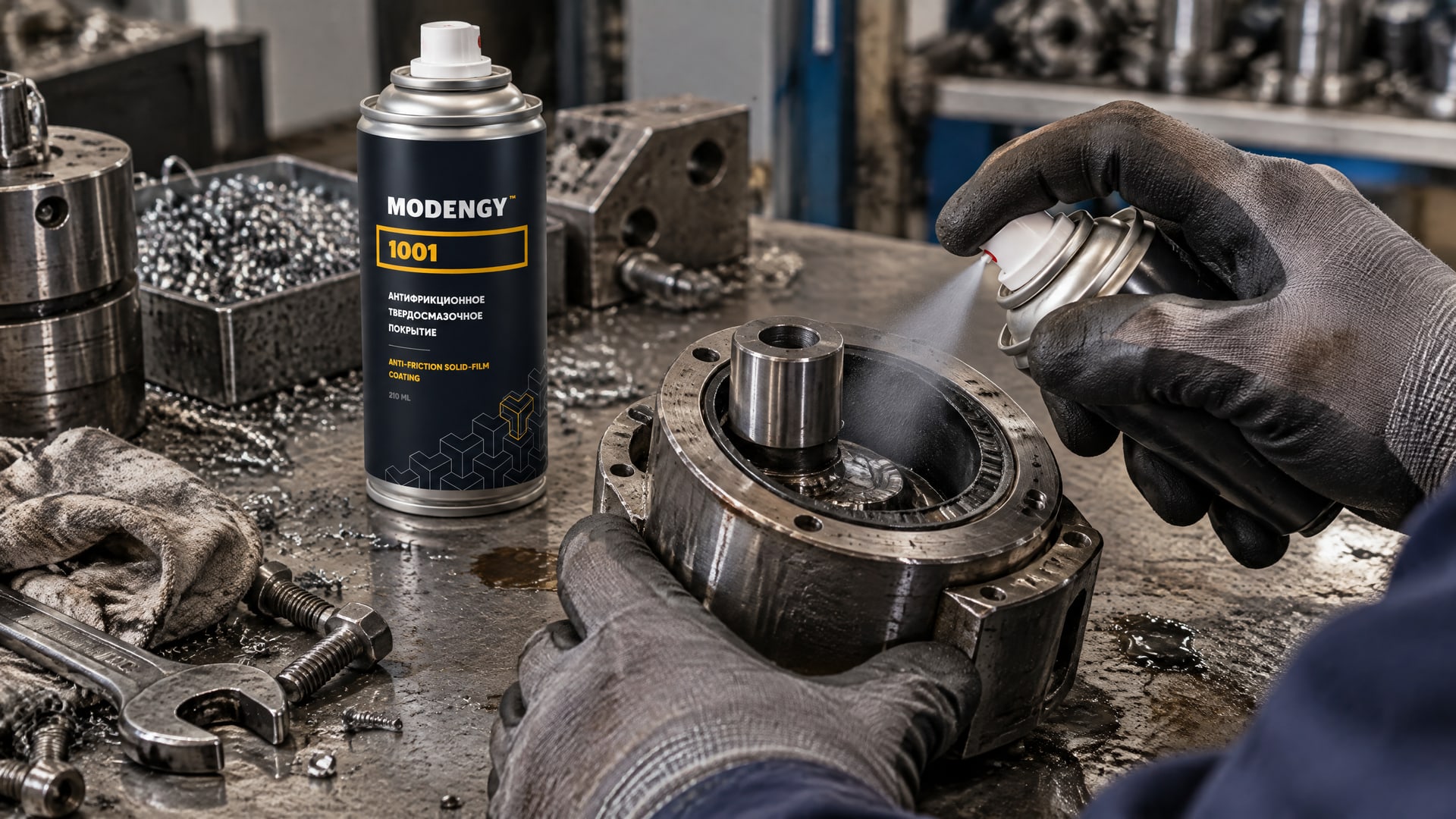

Если в узле предполагается твердосмазочное покрытие, его следует рассматривать как отдельный вариант контактной системы. В условиях высокой нагрузки покрытие MODENGY 1001 может применяться для снижения трения и износа; заявлена его стабильная работа в широком диапазоне температур. Чтобы оценить применимость покрытия к конкретному узлу, сравнивают образцы с покрытием и без него при одинаковых геометрии, контртеле и режиме.
Совет инженера
Сценарий: требуется сравнить варианты поверхности для узла с высокой нагрузкой. Что сделали: включили MODENGY 1001 в перечень испытываемых покрытий и предусмотрели сопоставление с исходной поверхностью при одной и той же схеме контакта. Итог: лаборатория получает данные для сравнения именно в заданном режиме; применять выводы за его пределами без проверки не следует.
Для графитовых и других антифрикционных материалов принципиально сохранять соответствие испытания будущей эксплуатации. Если в реальном узле есть смазка, температура или особое направление движения, эти условия учитывают при выборе схемы. Иначе даже корректно выполненный тест может отвечать на другой вопрос.
Почему результаты разных лабораторий не всегда сопоставимы
Сопоставление возможно, когда совпадают не только названия стандартов, но и существенные параметры испытания.
К ним относятся геометрия образца, материал контртела, шероховатость, скорость, нагрузка и температура. Различия в любом из этих условий могут повлиять на контакт и итоговые значения.
Стандарты задают разные схемы и задачи. ASTM G99 используют для испытаний pin-on-disk и ball-on-disk, ASTM G133 - для линейно-возвратных испытаний, ASTM G77 - для block-on-ring. ISO 7148-2 относится к полимерным подшипникам скольжения, а ISO 18535 - к испытанию DLC-покрытий в сухих условиях. Сравнивать результаты из разных схем как единый рейтинг без учета этих различий некорректно.
Фрикция и износ также не взаимозаменяемы. Низкий коэффициент трения сам по себе не подтверждает малый износ, а результат оценки EP-поведения не описывает все характеристики материала или смазки. Поэтому отчет должен показывать, какой именно показатель получен и каким методом.
Чтобы сделать сравнение проверяемым, в протоколе указывают:
Стандарт и схему испытания.
Материалы образца и контртела.
Размеры, шероховатость и состояние рабочих поверхностей.
Нагрузку, скорость и температуру.
Наличие смазки и условия контакта.
Показатель, который измеряли, и способ его определения.
Для определения объема износа после SRV-испытаний применяют ASTM D7755, где предусмотрено измерение профилометром или щупом. Само значение износа следует рассматривать вместе с режимом и подготовкой образца, а не отдельно от них. Чем полнее зафиксированы условия, тем надежнее технический специалист сможет оценить применимость результата к конкретному узлу.
Часто задаваемые вопросы
Как подобрать образец для испытаний узла трения?
Сначала определите материал и геометрию контакта в узле, затем выберите схему испытания, соответствующую движению и целевому показателю. Проверьте требования стандарта к размерам, шероховатости и подготовке поверхности. Для покрытий и тонких слоев геометрия образца особенно важна для сопоставимости результатов.
Можно ли сравнивать результаты, полученные по разным стандартам?
Напрямую сравнивать такие результаты не следует, если различаются схема контакта, нагрузка, скорость, температура, материал контртела или шероховатость. Стандарты могут оценивать разные характеристики. Сначала сопоставьте условия и цели методов, а затем решайте, позволяют ли данные сделать вывод о материалах.
Какой стандарт выбрать для испытания графитового антифрикционного материала?
Выбор зависит от того, как материал будет работать: в сухом контакте или со смазкой, при вращении или возвратно-поступательном движении. Если требуется оценить конкретный узел, выбирайте схему, близкую к его контакту. Один тест не характеризует все режимы эксплуатации и все показатели.
Можно ли оценивать износ по коэффициенту трения?
Нет. Коэффициент трения и износ - разные показатели, которые могут изменяться независимо. Для оценки объема износа после SRV-испытаний ASTM D7755 предусматривает измерение профилометром или щупом. В отчете следует отдельно указывать метод и условия получения каждого результата.
Заключение
Образцы для испытаний и режимы трения подбирают по задаче, материалам, смазочной среде и схеме контакта. Стандарт определяет метод, но корректная интерпретация также требует фиксировать геометрию, шероховатость, нагрузку, скорость и температуру. Один тест не заменяет оценку всех характеристик узла или смазки.
Следующий шаг - описать рабочий контакт и целевой показатель, затем выбрать подходящий стандарт и подготовить образцы по его требованиям. Если лабораторный результат должен прогнозировать поведение реального узла, предусмотрите проверку корреляции испытания с условиями эксплуатации.
