Подшипники с зазором C3 - это не универсальное решение для горячих узлов, а точный инженерный расчет, предусматривающий компенсацию теплового расширения деталей. Когда внутреннее кольцо нагревается сильнее наружного, рабочий зазор уменьшается; без предварительного увеличения он может стать недостаточным, что приводит к заеданию и ускоренному износу. C3 применяют на электродвигателях, редукторах, печах и виброплитах, где сочетаются нагрев, высокие обороты и натяг посадки. Чтобы выбрать правильный зазор и подходящую смазку, важно понимать, как действует тепло на подшипник, в каких температурных диапазонах работает тот или иной класс зазора, и какие ошибки допускают при эксплуатации.
В этой статье разберем, почему C3 необходим именно в определенных условиях, как рассчитать нужный зазор по температуре, почему обычная смазка быстро теряет свойства при перегреве, и какие признаки указывают на неправильный выбор зазора или смазки.
Что такое зазор C3 и почему он нужен при нагреве
Зазор C3 - это не люфт, который приводит к биению или шуму.
Это тепловой буфер, рассчитанный на то, чтобы при расширении внутреннего кольца подшипника рабочий зазор оставался в допустимых пределах. Внутреннее кольцо нагревается быстрее наружного, потому что оно контактирует с валом, на котором выделяется основное тепло от трения и нагрузки. Наружное кольцо, закрепленное в корпусе, охлаждается медленнее.
При разности температур колец на 30°C радиальный зазор в подшипнике сокращается примерно на 15–25 микрометров. Если подшипник был установлен с нормальным зазором CN, то при таком тепловом расширении рабочий просвет может исчезнуть полностью, что приводит к трению металла по металлу, звону и быстрому отказу. C3 компенсирует эту потерю, оставляя подшипнику возможность вращаться свободно даже при длительном нагреве.
Зазор C3 примерно на 50–60% больше нормального. Но это не значит, что узел становится менее точным; жесткость подшипника остается достаточной для большинства индустриальных приложений, потому что тепловое расширение металла частично компенсирует геометрическое увеличение зазора.
Подшипники с C3 устанавливают на: - электродвигатели, работающие на частотных преобразователях и высоких оборотах (выше 1500 об/мин); - редукторы и мотор-редукторы с интенсивным теплоделением; - вентиляторы и насосы с постоянной циркуляцией; - печи, сушилки и термические установки; - виброплиты и вибрационное оборудование; - шпиндельные станки и высокоскоростные узлы.
Температурные диапазоны и выбор класса зазора
Эксперты разделяют выбор зазора по фактическому температурному режиму подшипника, а не по субъективным ощущениям нагрева.
Нормальная рабочая температура для подшипников качения - до 65°C; перегревом считается температура выше 95°C. Однако для узлов, спроектированных на постоянную работу при повышенной температуре, эта граница сдвигается.
Для режима 80–120°C C3 - типичная рекомендация. Если подшипник стабильно работает в этом диапазоне и имеет соответствующее охлаждение, то C3 обеспечивает оптимальный баланс между компенсацией теплового расширения и жесткостью узла. При нестабильных скачках температуры или при наличии натяга посадки, C3 может быть выбран исходя из максимального ожидаемого нагрева.
При разности температур колец 10–30°C источники нормализуют использование C3. Когда разность достигает 30–50°C, а температура внутреннего кольца приближается к 120–150°C, эксперты рекомендуют переходить на C4. Если температура постоянно превышает 150°C, следует рассматривать C5 или специальные высокотемпературные подшипники с соответствующей смазкой.
Для электродвигателей с ЧРП (частотный преобразователь) и высокими оборотами (2-полюсные двигатели 3000 об/мин и выше) C3 становится практически стандартом, так как тепловыделение в подшипниках увеличивается как из-за трения, так и из-за повышенных вибраций от импульсного питания. В таких случаях даже при модальной температуре 80–100°C рекомендуется закладывать C3 с запасом.
| Разность температур колец | Температура рабочего режима | Рекомендуемый зазор |
|---|---|---|
| 10–30°C | 80–120°C | C3 |
| 30–50°C | 120–150°C | C4 |
| свыше 50°C | выше 150°C | C5 или спецрешение |
Влияние неподходящей смазки на работу при высоких температурах
Выбор зазора C3 - это только половина решения.
Вторая половина - смазка, которая выдерживает рабочую температуру подшипника. Обычные пластичные смазки теряют свои защитные свойства за пределами своего температурного диапазона. Если смазка рассчитана на работу до 80°C, а подшипник нагревается до 120°C, она окисляется, теряет вязкость, вытекает из подшипника, и его поверхности остаются незащищенными.

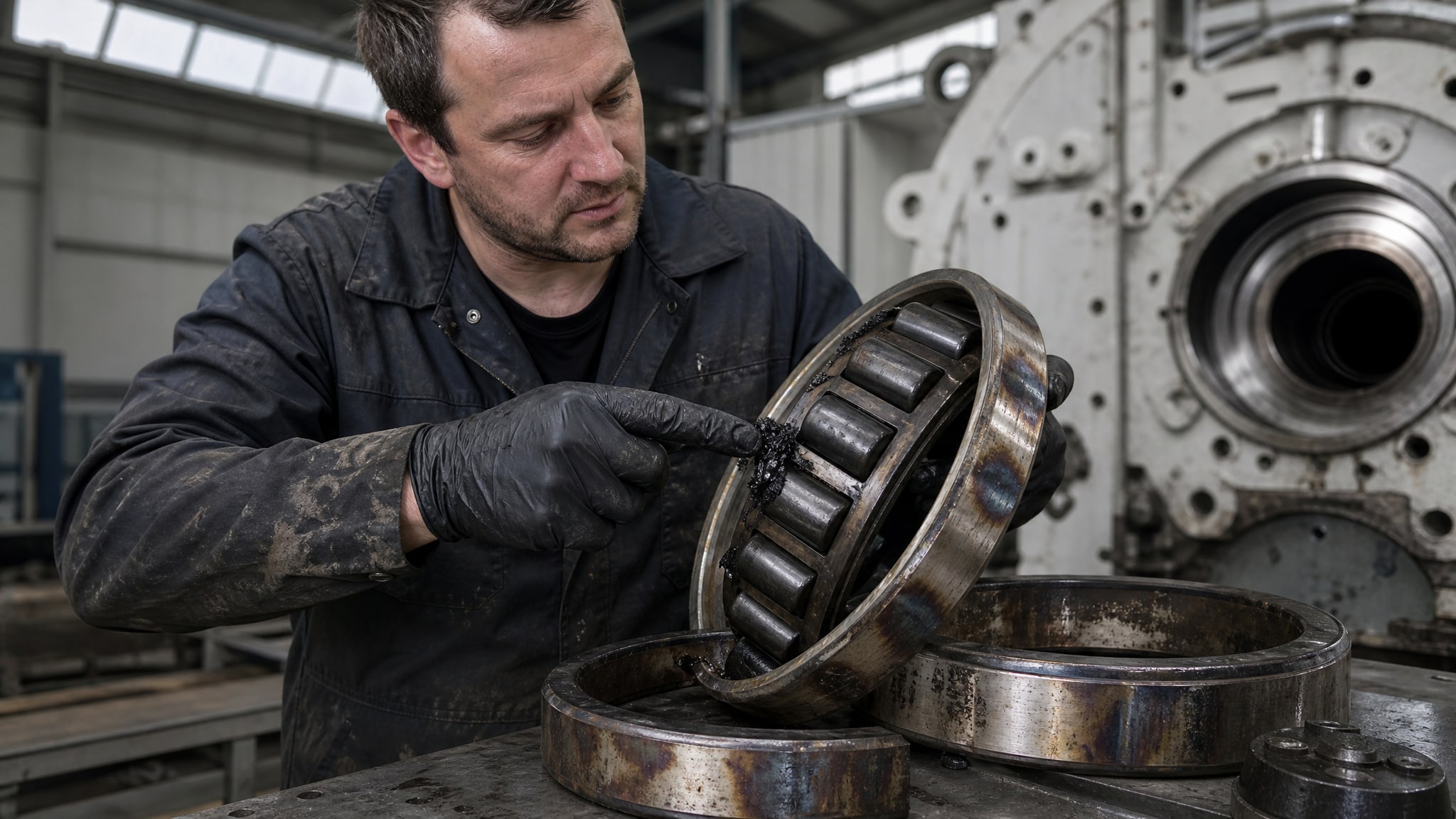

Вытекание смазки при нагреве - типичный признак несоответствия. Смазка вытекает не потому, что ее слишком много, а потому, что она деградирует и теряет адгезию (прилипание) к поверхности подшипника. Кроме того, при высокой температуре основное масло в составе смазки испаряется быстрее, оставляя загустители, которые забивают зазоры и могут привести к пробуксовке шариков или роликов.
Для подшипников, работающих выше 95°C, необходима смазка, специально разработанная для высокотемпературных режимов. Такие смазки обычно содержат: - синтетическое масло с высокой точкой текучести и низкой испаряемостью; - загустители, устойчивые к окислению (часто полимочевина или полиуретан вместо традиционного литиевого мыла); - антиокислительные присадки для замедления деградации; - антифрикционные компоненты для снижения теплоделения.
Для решения проблемы вытекания смазки при постоянном нагреве и высоких оборотах, когда подшипник работает в сложных условиях, рекомендуется переходить на специализированные высокотемпературные смазки на полимочевине, которые сохраняют консистенцию и адгезию в диапазоне до 150–200°C в зависимости от марки. Такие составы разработаны именно для долговременной смазки подшипников электродвигателей, редукторов и технологического оборудования, где тепло - постоянный фактор.
Типичные ошибки при выборе зазора и диагностике перегрева
Первая ошибка - предположить, что нагрев подшипника - это само по себе основание для установки C3.
На самом деле нагрев - это симптом, который может быть вызван несколькими причинами: неправильной посадкой (слишком тугой натяг), перегрузкой, неподходящей смазкой или износом подшипника. Если подшипник перегревается, нужно сначала проверить: - натяг посадки вала и корпуса (может быть избыточным); - центровку и биение вала; - фактическую нагрузку на подшипник и сравнение ее с паспортной динамической грузоподъемностью; - состояние и температурный диапазон используемой смазки; - наличие загрязнений (абразива, воды) в смазке.
Если все эти параметры в норме, а подшипник все равно греется выше 110°C, тогда имеет смысл переходить на более свободный зазор (например, с CN на C3, или с C3 на C4).
Вторая ошибка - устанавливать C3 только потому, что это «для горячих узлов». На самом деле, если подшипник работает при 70–80°C, а натяг посадки небольшой (менее 0,5 мм), то нормальный зазор CN будет более чем достаточным. Излишний зазор снижает жесткость узла, может привести к недопустимому люфту в редукторе или к проблемам с центровкой на валу электродвигателя.
Третья ошибка - менять смазку без учета температурного диапазона. Если на подшипнике вместо высокотемпературной смазки установить обычную литиевую, то при температурах выше 80°C она начнет деградировать, и в течение нескольких месяцев подшипник может выйти из строя. При замене смазки нужно всегда сверяться со спецификацией оборудования и с диапазоном температур, на которые рассчитана каждая марка смазки.
Четвертая ошибка - игнорировать разность температур между кольцами. В некоторых приложениях (например, в подшипниках, установленных на нагреваемом валу редуктора) внутреннее кольцо может быть на 50–70°C горячнее наружного. В этом случае даже если средняя температура 110°C, натяг посадки требует рассмотрения C4 или выше, несмотря на относительно умеренный общий режим.
Диагностика и признаки неправильного выбора зазора
Неправильный выбор зазора обычно проявляется в течение первых недель или месяцев работы.

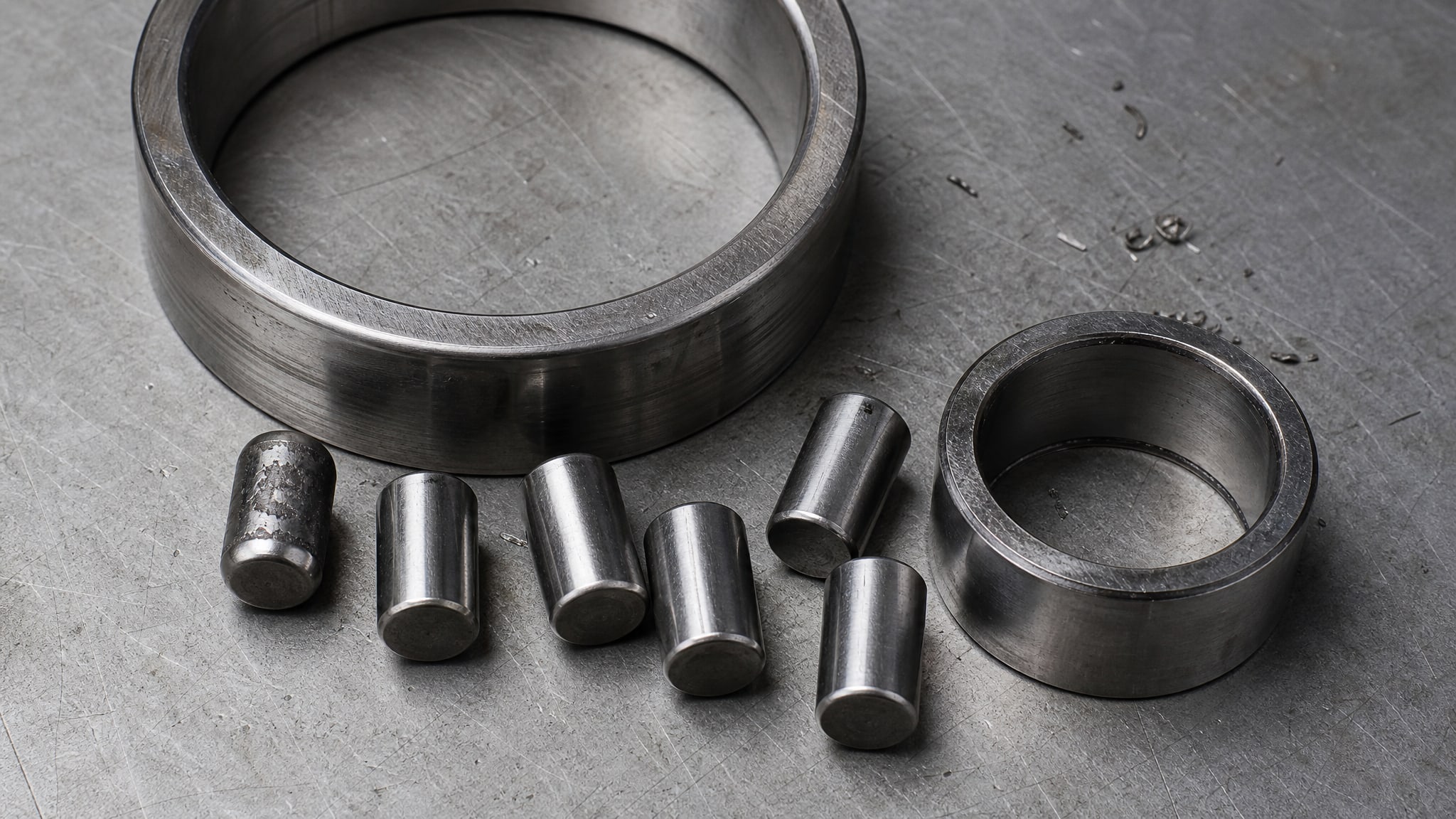

Если зазор слишком мал (например, установлен CN вместо C3 в горячем узле), подшипник издает звон, быстро нагревается выше нормы, и температура может скачкообразно возрастать при каждой смене режима. Если вскрыть подшипник, видны задиры на дорожках качения - вертикальные борозды, вызванные трением металла по металлу.
Если зазор слишком велик (например, установлен C4 в узле, работающем при 80°C с малым натягом), подшипник может издавать громкий щелчок или грохот при пуске, появляется люфт на валу, и со временем возникает радиальное и осевое биение.
Для узлов, работающих на высоких оборотах (3200 об/мин и выше), если выбран неправильный зазор, то проблемы проявляются особенно быстро. Высокие обороты усиливают тепловыделение, вибрационные нагрузки и центробежные силы; малый зазор может привести к критическому перегреву за несколько часов работы, а слишком большой зазор - к раскачиванию и износу направляющих.
При замене подшипника с C3 на узле, где ранее стояли подшипники с нормальным зазором, важно одновременно обновить и смазку. Если установить современный подшипник C3 со старой смазкой, которая не предусмотрена для данных температур, результат будет противоположен ожиданиям: подшипник будет работать горячее и короче, чем раньше.
Практические рекомендации по выбору зазора и смазки для высокотемпературных условий
При проектировании или модернизации узла с постоянным нагревом и высокими оборотами рекомендуется использовать следующий алгоритм:
1. Определить фактическую температуру работы подшипника - не на ощупь, а по данным паспорта оборудования, по расчету рассеяния тепла или по контрольным измерениям на идентичных работающих установках. Учитывать сезонность, режим нагрузки и цикличность работы.
2. Оценить натяг посадки вала и корпуса - если натяг более 0,5 мм, то C3 становится необходимым даже при температурах 80–100°C. Если натяг менее 0,3 мм, то при той же температуре можно ограничиться CN.
3. Рассчитать разность температур колец - если она превышает 30°C, необходимо перепроверить выбор зазора и рассмотреть переход на C4.
4. Выбрать смазку по верхней температуре рабочего диапазона - если подшипник в пике может достичь 130°C, то смазка должна быть рассчитана минимум на 150°C. Не брать смазку «с запасом» на 30 градусов - брать минимум на 20–30°C выше фактического максимума.
5. Проверить совместимость смазки с уплотнениями и материалами подшипника - некоторые высокотемпературные смазки, особенно на синтетических маслах, могут разбухать резиновые уплотнители, если они старого типа.
6. После запуска провести контрольные измерения - температура подшипника, уровень вибрации, наличие утечек смазки. Если подшипник работает холоднее, чем ожидалось, это хороший знак; если теплее, нужно проверить, не был ли при монтаже нарушен натяг или есть ли перекос вала.
Часто задаваемые вопросы
Почему смазка вытекает из подшипника при работе на высокотемпературном режиме?
При превышении рабочего температурного диапазона смазка деградирует: ее основное масло испаряется быстрее, загуститель теряет адгезию к металлу, и смазка начинает вытекать. Это не признак избытка смазки, а признак ее несоответствия условиям. Решение: использовать высокотемпературную смазку, разработанную для конкретного диапазона температур подшипника.
Подходит ли обычная литиевая смазка для подшипников, работающих при 120°C?
Нет. Обычная литиевая смазка теряет свойства выше 80–90°C. При 120°C она окисляется, теряет консистенцию и защитные свойства. Для температур выше 95°C необходима смазка с синтетическим маслом и полимочевинным или полиуретановым загустителем, рассчитанная на работу минимум до 150°C.
Нужен ли C3 для всех подшипников, работающих на высоких оборотах?
Не обязательно. C3 нужен в сочетании нескольких факторов: повышенная температура (выше 80°C), натяг посадки вала, разность температур колец выше 20°C. Если подшипник работает на 3000 об/мин, но температура стабильна на уровне 60–70°C и натяг посадки минимален, то нормальный зазор CN будет достаточным.
Какая разница между C3 и C4 в практической эксплуатации?
C3 компенсирует тепловое расширение в диапазоне 80–120°C, C4 - в диапазоне 120–150°C. Если установить C4 на узел, работающий при 80°C, подшипник будет иметь избыточный люфт и может шуметь; если установить C3 на узел с постоянной температурой 140°C, он может перегреться и выйти из строя. Выбор зазора - это прямая функция ожидаемой температуры.
Влияет ли частота вращения подшипника на выбор смазки и зазора?
Да. Высокие обороты (выше 1500 об/мин) увеличивают тепловыделение в подшипнике, поэтому тепловая нагрузка возрастает. При 3200 об/мин даже при номинальной нагрузке подшипник может нагреться на 20–30°C выше, чем при 1000 об/мин. Это требует как выбора более свободного зазора (например, C3 вместо CN), так и более термостойкой смазки.
Заключение
Подшипники с зазором C3 - это инженерное решение для компенсации теплового расширения деталей при работе в режиме повышенной температуры, высоких оборотов или натяга посадки. Выбор зазора не должен быть спонтанным: он рассчитывается по фактической температуре, разности температур колец, натягу посадки и скорости вращения. Если подшипник на узле работает стабильно в диапазоне 80–120°C, C3 обеспечивает оптимальный баланс; при выходе за эти пределы следует рассматривать C4 или C5.
Не менее важен выбор смазки. Обычная смазка вне своего температурного диапазона теряет свойства за несколько месяцев, что приводит к вытеканию, окислению и ускоренному износу подшипника. При модернизации узла или замене подшипника на C3 обязательно переходите на высокотемпературную смазку, разработанную для соответствующего температурного диапазона. Первый практический шаг: определите фактическую рабочую температуру вашего подшипника, проверьте паспортные данные оборудования и выберите зазор и смазку по этому числовому значению, а не по субъективным ощущениям нагрева.
