Пена в системе подачи смазочно-охлаждающей жидкости - распространенная проблема при высокоскоростной обработке металлов, которая снижает качество изделий, ускоряет износ инструмента и нарушает режим охлаждения. Воздух, захватываемый потоком эмульсии и стабилизируемый поверхностно-активными веществами, образует стойкую пену, особенно при давлениях 70–100 бар и выше в системах HPC. Однако пенообразование редко связано исключительно со скоростью обработки - чаще это результат нарушений в герметичности системы, неверной подачи, качества воды и концентрации СОЖ.
Если пена появляется резко или усиливается на высоких оборотах, первый шаг - диагностика механических причин, а не поспешное добавление пеногасителя. В этой статье разберем, откуда берется воздух в циркуляционной системе, почему температура и жесткость воды играют решающую роль, и как эффективно вернуть стабильность эмульсии без замены всей жидкости.
Почему воздух попадает в циркуляционную систему
Подсос воздуха - основной механизм пенообразования.
При высокой скорости циркуляции и недостаточной герметизации воздух попадает через трещины во всасывающей линии, неплотные соединения бака, сальники насоса или поврежденную прокладку фильтра. Каждый кубический миллиметр захватываемого воздуха стабилизируется поверхностно-активными веществами эмульсии и превращается в микропузырьки, которые скапливаются на поверхности жидкости.
Проверка герметичности проводится систематически. Включи циркуляцию и визуально осмотри всю всасывающую часть: от бака до входа в насос. Прислушайся - посторонние звуки (свист, пиканье) указывают на подсос. Проверь уровень жидкости: если он упал ниже минимальной отметки, насос с большей вероятностью захватывает воздух. Убедись, что крышка бака вентилируется правильно - если вентиляционное отверстие забито, образуется разрежение, которое тоже приводит к подсосу.
Засоренные фильтры на всасывающей линии создают повышенное сопротивление и увеличивают риск кавитации - микроскопических полостей, заполненных воздухом. Возвратная линия должна погружаться в жидкость на глубину минимум 50–100 мм; если она находится выше уровня, пена попадает обратно в систему без возможности отделения.
Влияние давления, температуры и режима подачи

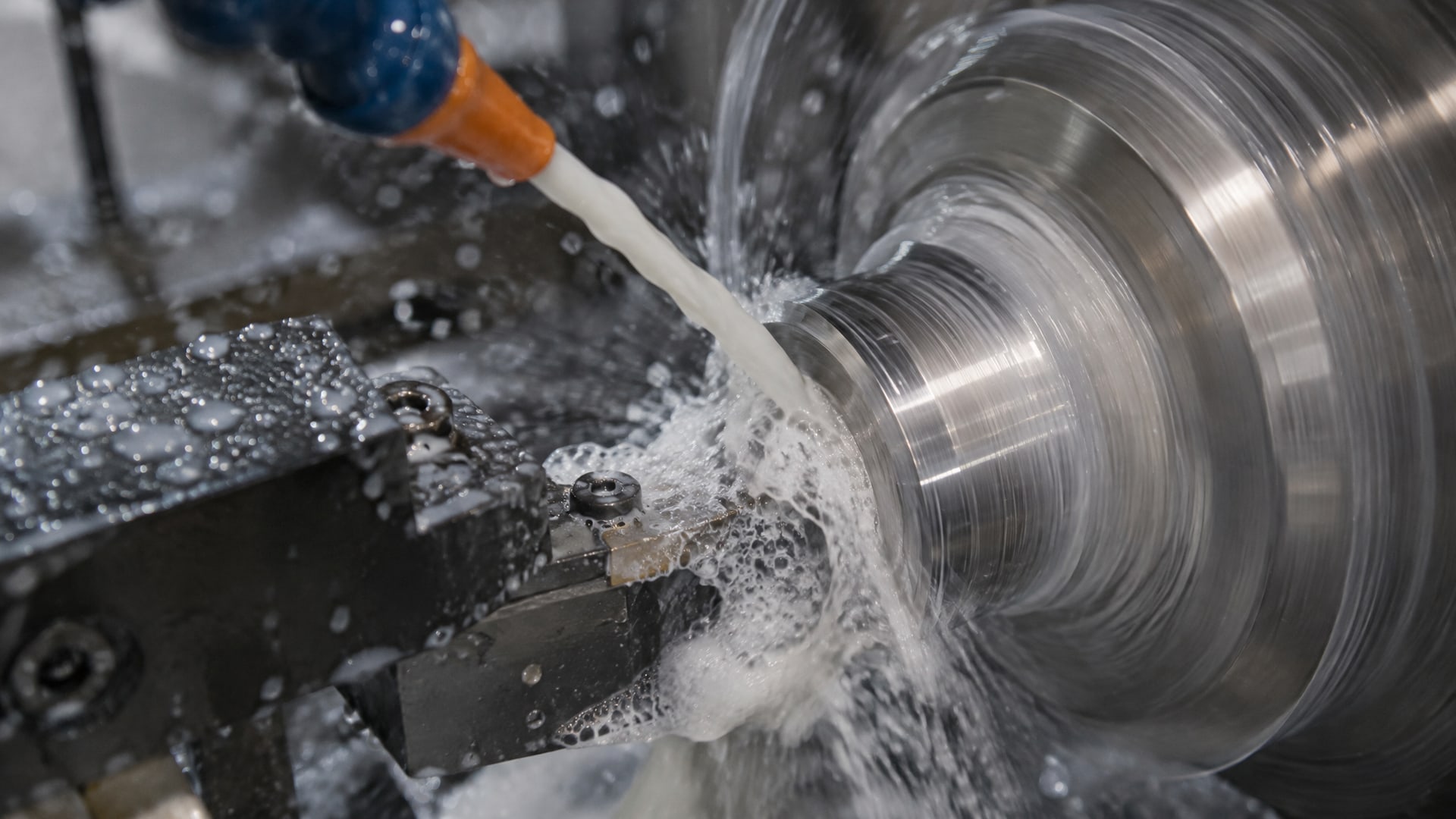

Системы HPC (High Pressure Coolant) с давлением 70–100 бар и выше создают высокую турбулентность, которая механически перемешивает жидкость и увеличивает площадь контакта с воздухом.
При этом пенообразование усиливается не линейно: на холостых ходах пена может быть минимальной, а при переходе к активному резанию - резко возрастать из-за ударного воздействия потока.
Температура эмульсии выше 40–60 °C повышает вероятность пенообразования, так как поверхностное натяжение жидкости снижается, и пузырьки становятся устойчивее. Обратный процесс: охлаждение системы часто снижает склонность к пене. Если операция позволяет, снижение температуры - один из проверенных способов борьбы.
Угол установки форсунок и их расположение относительно поверхности жидкости критичны. Неправильно ориентированная форсунка может создавать не струю, а факел, разбивающий эмульсию в мелкую дымку с большим числом микропузырьков. Рекомендуемый угол подачи - продольный или боковой, вдоль направления движения режущего инструмента, а не перпендикулярно поверхности жидкости в баке.
Качество воды как определяющий фактор
Жесткость воды - один из наиболее недооцениваемых параметров, влияющих на пенообразование.
Мягкая вода (менее 2 единиц) содержит меньше минеральных ионов, которые стабилизируют водно-масляную эмульсию, и в результате СОЖ становится более чувствительной к захвату воздуха. Оптимальная жесткость находится в диапазоне 2–8 единиц; такая вода обеспечивает баланс между стабильностью эмульсии и сопротивлением пенообразованию.
Если источник воды слишком мягкий (например, дождевая или деионизированная), его следует обогатить минерализатором перед приготовлением эмульсии. Обратный осмос и иные методы глубокой очистки воды могут непреднамеренно ухудшить стабильность при подготовке СОЖ.
Загрязнение воды органическими примесями (бактерии, грибки, остатки старой эмульсии) также изменяет поверхностное натяжение и может привести как к усиленному пенообразованию, так и к распаду эмульсии. Если пена появилась неожиданно после долгого стабильного периода, проверь воду на микробиологическое загрязнение и при необходимости проведи дезинфекцию системы.
Концентрация СОЖ и ее роль в пенообразовании
Распространенное заблуждение: высокая концентрация эмульсии повышает устойчивость к пене.
На практике избыток эмульгатора, наоборот, может усилить вспенивание, так как избыток поверхностно-активных веществ стабилизирует микропузырьки воздуха. Проверка фактической концентрации - первый и обязательный шаг диагностики.
Для контроля используй рефрактометр. Техпаспорт СОЖ указывает рекомендуемую концентрацию (обычно 5–10% для универсальных эмульсий); если фактическая концентрация выше нормы, плавно понижай ее доливом свежей воды правильной жесткости. Не спеши: резкое разбавление может привести к разрушению эмульсии.
Если концентрация в норме, но пена сохраняется, это указывает на механические или водные причины. Повышение концентрации в этом случае только усугубит проблему и сделает диагностику сложнее. Пена, обусловленная избытком эмульгатора, обычно вязкая, тяжелая и долго не разрушается; пена от захвата воздуха - легкая, быстро оседает после остановки циркуляции.
Антипенные присадки и правила их применения
Пеногасители (ПАВ или силиконовые соединения) эффективны, но только после устранения причин пенообразования.
Добавление пеногасителя к неисправной системе - это маскировка, а не решение; через несколько циклов обработки пена вернется.
Типичные дозировки пеногасителя находятся в диапазоне 0,01–0,1% от объема СОЖ в системе. Если паспорт указывает более высокую дозировку (0,1–0,5%), убедись, что концентрат разбавлен водой перед добавлением в систему - прямое введение неразбавленного пеногасителя может привести к локальной несмешиваемости.
Для борьбы с пенообразованием важно использовать качественные СОЖ, такие как EFELE CF-621, которая обладает хорошо сбалансированными антипенными свойствами и не требует дополнительных пеногасителей при соблюдении правил эксплуатации. После введения пеногасителя позволь системе поработать 2–4 часа в нормальном режиме и убедись, что пена не возвращается; если она появляется снова, это признак неустраненной первичной причины.
Специальные силиконовые пеногасители могут изменить смазывающие свойства эмульсии, поэтому выбор следует согласовать с рекомендациями производителя СОЖ. Избыток пеногасителя нежелателен: он может создать пленку на поверхности, которая нарушит контакт инструмента с охлаждающей жидкостью.
Пошаговая диагностика и исключение проблемы
Если пена появилась резко или усилила в определенный день, следуй алгоритму исключения:
Шаг 1: Проверь уровень жидкости в баке. Низкий уровень повышает риск подсоса воздуха. Доведи уровень до рекомендуемой отметки.
Шаг 2: Проверь герметичность всасывающей линии. Включи циркуляцию и визуально осмотри всю трубопроводную часть от бака до насоса. Обрати внимание на соединения, сальники и трещины.
Шаг 3: Проверь состояние фильтров. Засоренный фильтр на всасывающей линии создает вакуум. Замени картридж или очисти сетку.
Шаг 4: Проверь возвратную линию. Убедись, что она погружена в жидкость на достаточную глубину (минимум 50 мм) и не висит над поверхностью.
Шаг 5: Проверь фактическую концентрацию рефрактометром. Если концентрация выше нормы, плавно разбавь эмульсию водой правильной жесткости (2–8 единиц).
Шаг 6: Проверь угол подачи форсунок. Переориентируй форсунки вдоль направления резания, а не перпендикулярно поверхности жидкости в баке.
Шаг 7: Снизь температуру эмульсии, если возможно. Охлаждение системы часто уменьшает склонность к пене.
Шаг 8: Только после всех проверок добавь пеногаситель в рекомендуемой дозировке (0,01–0,1%), предварительно разбавив его водой.
Если пена сохраняется после проведения всех этих шагов, рассмотри вероятность микробиологического загрязнения (черный налет, неприятный запах) - в этом случае потребуется замена СОЖ и дезинфекция системы.
Часто задаваемые вопросы
Почему пена появляется только на высоких оборотах?
На высоких оборотах скорость циркуляции и турбулентность эмульсии возрастают, что усиливает механическое перемешивание и захват воздуха. Если подсос воздуха незначителен на низких оборотах, он становится заметным при переходе к активному резанию. Это также указывает, что герметичность системы близка к критической и требует проверки.
Как отличить пену от захвата воздуха от пены от избытка эмульгатора?
Пена от воздуха обычно легкая, быстро оседает после остановки циркуляции и исчезает за несколько минут. Пена от избытка эмульгатора - вязкая, плотная, долго не разрушается и требует механического удаления. Если пена исчезает при отключении насоса, проблема в подсосе воздуха; если остается - проверь концентрацию эмульсии.
Можно ли решить проблему только сменой бренда СОЖ?
Часто нет. Источники показывают, что пенообразование связано прежде всего с состоянием системы подачи, качеством воды и концентрацией. Смена продукта без диагностики редко дает устойчивый результат; пена появится снова через несколько дней. Сначала исключи механические причины, затем подумай о смене жидкости.
Какая жесткость воды оптимальна для приготовления СОЖ?
Оптимальный диапазон жесткости -2–8 единиц. Слишком мягкая вода (менее 2 единиц) повышает риск пенообразования; слишком жесткая (более 8 единиц) может привести к нестабильности эмульсии и выпадению осадка. Если вода слишком мягкая, обогати ее минерализатором перед приготовлением эмульсии.
Сколько пеногасителя нужно добавить?
Типичная дозировка -0,01–0,1% от объема СОЖ в системе. Не спеши добавлять больше: избыток пеногасителя может нарушить смазывающие свойства эмульсии и создать пленку на поверхности, которая ухудшит охлаждение. Разбавь пеногаситель водой перед введением и дай системе поработать несколько часов для оценки результата.
Заключение
Пенообразование при высокоскоростной обработке - управляемая проблема, решение которой начинается не с добавления химических присадок, а с системной диагностики. Герметичность циркуляционной системы, качество воды в диапазоне 2–8 единиц жесткости, нормальная концентрация эмульсии и правильный угол подачи форсунок устраняют большинство случаев вспенивания без пеногасителей.
Проверь уровень жидкости в баке, состояние всасывающей линии и фильтров, затем измерь фактическую концентрацию рефрактометром. Если после этих простых шагов пена осталась, только тогда добавь пеногаситель в рекомендуемой дозировке (0,01–0,1%) и дай системе час-два поработать. Такой подход сэкономит время, деньги и позволит избежать неожиданных сбоев в производстве.
