При циклических пусках и остановках узлов трения возникает парадокс: жидкая смазка вымывается из контакта, а поверхности встречают друг друга практически без защиты. В этот критический момент срабатывает фреттинг и микросваривание, которые приводят к задирам. Антифрикционные графитовые покрытия решают эту проблему благодаря слоистой структуре графита, которая снижает сопротивление сдвигу и удерживает защитный эффект даже при частичной потере базовой смазки.
Статья адресована техническим специалистам и закупщикам, которые выбирают материал для защиты подшипников, направляющих, резьбовых соединений и других узлов, работающих в режиме старт-стоп. Здесь вы найдете технические параметры, правила нанесения и рекомендации по подбору пары трения на основе проверенных данных отрасли.
Почему графитовое покрытие защищает от задиров при старт-стопе
Задиры возникают в момент пуска, когда две металлические поверхности соприкасаются без жидкой пленки между ними.
В этот момент микровершины вступают в прямой контакт, температура локально возрастает, и происходит микросваривание - адгезионный процесс, при котором материал одной поверхности прилипает к другой.
Графит имеет слоистую кристаллическую структуру, где слои слабо связаны между собой. Когда две поверхности скользят друг по другу, эти слои легко сдвигаются, разрушая адгезионный контакт. Сопротивление сдвигу при этом падает с 0,8–1,2 (голая сталь) до 0,05–0,15 (графитовое покрытие). Такое снижение достаточно, чтобы предотвратить микросваривание и задиры на начальном этапе движения.
Кроме того, графит образует защитный слой, который остается на поверхности даже при вымывании базовой смазки. Это особенно важно для узлов, где жидкое масло легко вытесняется ударом или циклической нагрузкой. Тонкая графитовая пленка продолжает работать как «антиаварийная» смазка, сохраняя минимальный защитный эффект до следующего цикла смазывания.
Технические параметры антифрикционного графитового покрытия
Для корректного выбора и применения важно знать рабочие пределы материала:
| Параметр | Значение | Примечание |
|---|---|---|
| Коэффициент трения (сухое) | 0,05–0,15 | Зависит от материала контртела и влажности |
| Коэффициент трения (во влажной среде) | 0,10–0,20 | Выше, чем в сухом режиме |
| Твердость | 50–200 HV | Мягкое, но адгезионно прочное покрытие |
| Толщина покрытия | 10–200 мкм | Оптимальный диапазон; избыток нежелателен |
| Максимальная температура | 700+ °C | Для покрытий; в инертной среде графит выдерживает выше |
| Предельное удельное давление | 20–25 кгс/см² | За этим пределом возрастает износ |
| Предельная скорость скольжения | До 25 м/с | Для высокоскоростных узлов графит не рекомендуется |
| Износ за 100 часов при предельном режиме | До 30 мкм | На воздухе при нормальной температуре, без жидкой смазки |
Эти параметры показывают, что графитовое покрытие хорошо держит ударные и импульсные нагрузки, но не предназначено для длительного скоростного вращения. При старт-стопных циклах узел находится именно в его диапазоне эффективности.
Когда графитовое твердосмазочное покрытие критично
Антифрикционное твердосмазочное покрытие становится выбором профессионалов при ряде условий, которые создают угрозу задиров:
Граничное трение в холодных пусках. Когда система неподвижна или работает при низких температурах, вязкость масла возрастает, и жидкая пленка между поверхностями становится тоньше. На первый метр хода подшипника или муфты графит берет защиту на себя. После прогрева масло включается в работу, а графит продолжает страховать.
Фреттинг и микродвижения. В узлах, где преобладают малые циклические смещения (0,01–0,1 мм), жидкая смазка не может удерживаться в контакте. Графитовое покрытие здесь незаменимо, поскольку оно механически удерживается на поверхности и не вытекает при микромотаниях.
Открытые узлы и влажная среда. Когда контакт находится снаружи, подвергается брызгам и конденсату, жидкая смазка вымывается водой. Графит гидрофобен и сохраняет защитный эффект в таких условиях. Коэффициент трения при этом возрастает до 0,10–0,20 (против 0,05–0,15 на суше), но остается приемлемым для узлов с низкой скоростью.
Ударные нагрузки и stick-slip-эффект. Явление скачкообразного движения (залипания и срыва) особенно вредит поверхностям. Графит снижает это явление благодаря более плавной кривой трения; переход от покоя к движению становится менее резким, и риск локального микросваривания падает.

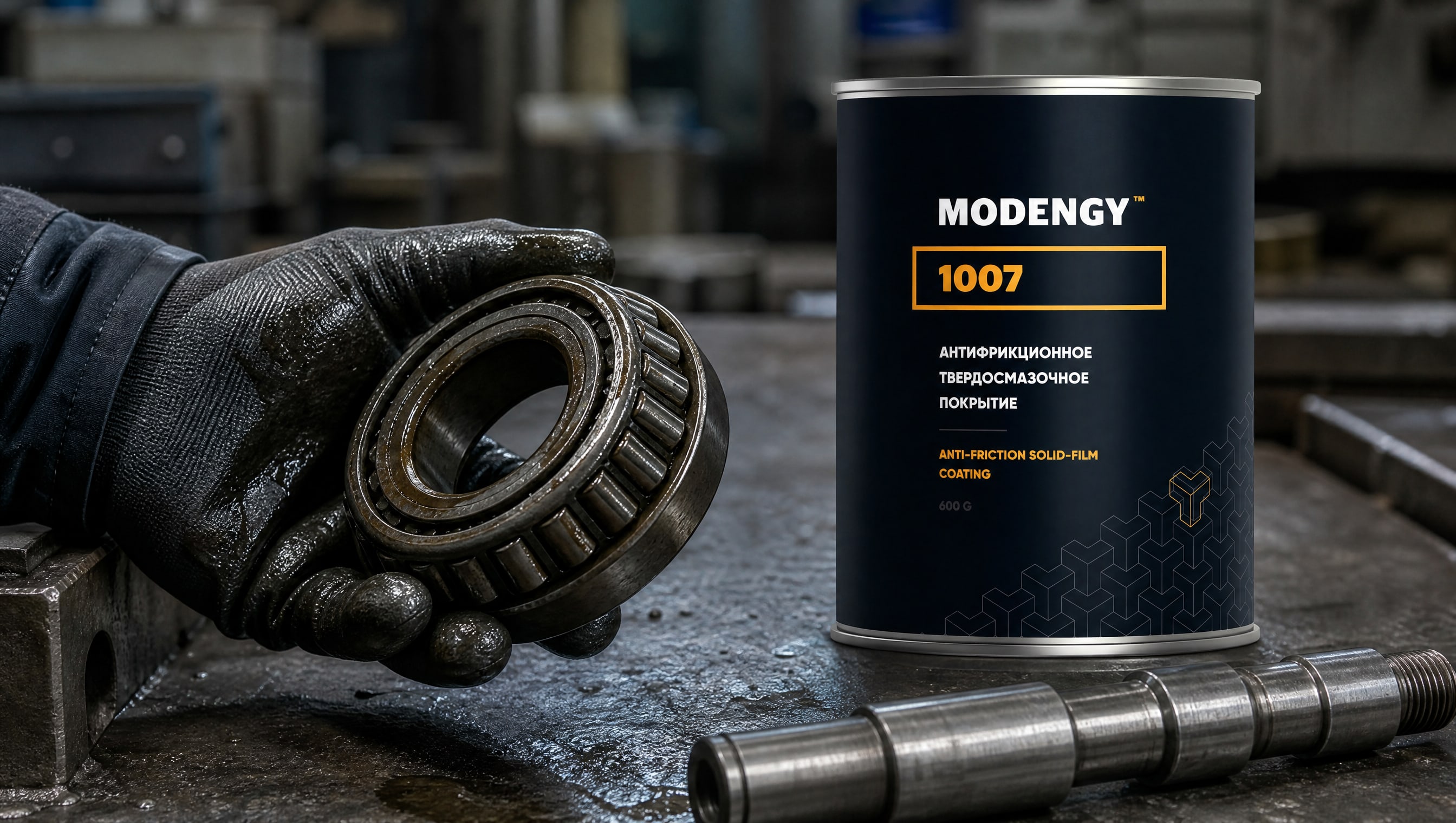

Для защиты узла подшипник-вал от задиров при старт-стопных режимах в масляной среде применяют антифрикционное графитовое покрытие MODENGY 1007. Такие материалы приработаны в ремонтных цехах и на производственных линиях, где холодные пуски и циклические нагрузки - норма.
Нанесение антифрикционного покрытия: правила и подготовка
Результат работает ровно настолько, насколько хорошо подготовлена поверхность.
Нанесение покрытия - процесс, где главное не само наносимое вещество, а удаление того, что на детали было.
Очистка от грязи и старого слоя. Перед нанесением удалите механической щеткой, протиркой или промывкой весь старый состав, грязь, окислы и ржавчину. Для открытых узлов может понадобиться струйка воды с обезжиривающим раствором. После этого поверхность должна быть визуально чистой.
Обезжиривание. Даже чистая поверхность часто содержит масляную пленку, отпечатки пальцев или консервационное масло. Промойте деталь или узел (если возможно) в слабощелочном растворе или специальном очистителе. Края детали, где ее будут брать, проще обработать ветошью.
Нанесение тонкого слоя. Наносите покрытие распылением (если аэрозоль), кистью или тампоном так, чтобы вся рабочая поверхность блеснула, но не было видимого капель или наплывов. Толщина в 10–50 мкм - это буквально несколько микронов видимого слоя; на глаз это выглядит как едва заметное изменение блеска.
Удаление излишков. Если вы нанесли покрытие и видите, что оно собралось лужицей или облупляется комками, аккуратно снимите излишек мягкой ветошью. Не протирайте так, чтобы сдернуть весь слой - задача в том, чтобы остался только адгезионно прочный слой.
Сушка и сборка. Дайте материалу высохнуть согласно инструкции (обычно 10–30 минут для аэрозолей). Избегайте влаги и конденсата во время сушки. После этого узел можно собирать.
Ключевая ошибка: закупщики и мастера часто наносят покрытие слишком щедро, полагая, что толстый слой лучше защищает. На самом деле избыток графита притягивает пыль, и со временем образуется абразивный режим, при котором частицы графита и грязи становятся микрорезцами, ускоряющими износ вместо его замедления.
Выбор пары трения и совместимость материалов
Графитовое покрытие защищает, только если контртело подобрано правильно.
Это критично для долгосрочной надежности.
Совместимые контртела: чугун, стальные детали (включая закаленную сталь и инструментальную), хромовые гальванические покрытия. Эти материалы образуют с графитом стабильную пару трения с предсказуемым коэффициентом трения и управляемым износом.
Несовместимые контртела: цветные металлы и их сплавы (медь, латунь, бронза, алюминий). При контакте графита с цветными металлами происходит активное взаимодействие на границе раздела, которое ведет к адгезионному износу самого покрытия и деградации поверхности цветного металла. Если в узле используется медный сепаратор подшипника или латунная втулка - графитовое покрытие на вале будет работать плохо.
Смешанные узлы. Если узел содержит и сталь, и цветной металл, наносите покрытие только на стальную часть и убедитесь, что фреттинг происходит именно в этой зоне. Если фреттинг или главный контакт находится в зоне цветного металла, выбирайте другой тип защиты (например, молибдисульфидное покрытие или жидкую смазку).
Перед закупкой материала сверьтесь со спецификацией узла: тип материалов контактирующих поверхностей, рабочие давления и температура. Это позволит избежать дорогостоящих переделок после попытки применить неподходящее покрытие.
Антифрикционное покрытие для деталей ДВС и специальных узлов
Двигатели внутреннего сгорания и трансмиссии - частые объекты для графитового покрытия, но здесь есть свои особенности.
Для поршней и юбок. При холодном старте двигателя поршень испытывает максимальное боковое давление на стенку цилиндра в момент первого воспламенения. Масло еще не разогрелось, пленка тонкая. Графитовое покрытие поршневого кольца или самого поршня снижает задиры юбки на 30–50 % в первые тысячи часов работы. Однако в ДВС работает и гидродинамическая смазка (масло под давлением), поэтому графит здесь - подстраховка, а не основной механизм защиты.
Для дроссельной заслонки. Дроссель движется медленно и часто, часто при грязной окружающей среде. Коксы и окислы скапливаются в закрытых концах хода. Графитовое покрытие оси заслонки и ее гнезда не позволяет этим наслоениям «приклеить» деталь. Наносится после механической очистки от коксов.
Для направляющих и муфт. В коробках передач, редукторах и приводах графит часто покрывает направляющие вилок переключения, муфты синхронизаторов и оси малого хода. Эти узлы работают под маслом, но вибрация и циклический характер движения создают условия микросваривания. Графит успешно зарекомендовал себя именно при таких режимах.
Часто задаваемые вопросы
Можно ли наносить графитовое покрытие на детали, работающие в масле?
Да, графитовое покрытие работает и в масляной среде, и на воздухе. В масле коэффициент трения может быть выше (0,10–0,20 против 0,05–0,15 в сухом трении), но защитный эффект остается. Более того, в масляной среде графит работает надежнее, поскольку масло не вымывает его и не позволяет ему высыхать. Наносить можно, нужно только убедиться, что поверхность предварительно обезжирена.
Сколько времени служит графитовое покрытие?
При правильном нанесении и в рекомендуемых режимах графитовое покрытие служит тысячи часов. При предельных давлениях (20–25 кгс/см²) износ составляет до 30 мкм за 100 часов. Если толщина покрытия 50–100 мкм, то при полной потере (без восстановления) это 170–570 часов. На практике износ часто меньше, особенно после приработки поверхностей. Переносить детали нужно раз в несколько лет при интенсивной работе.
Почему графит не подходит для быстрого вращения?
При высокой скорости (выше 25 м/с) частицы графита начинают вести себя как микроабразив. Вращающееся движение постоянно разрушает слой покрытия, и восстанавливать его становится сложнее, чем в случае медленного скольжения. Кроме того, на высокой скорости центробежные силы могут выбрасывать графит из контакта. Для высокоскоростных узлов рекомендуют жидкие смазки или молибдисульфидные покрытия.
Как проверить, хорошо ли нанесено покрытие?
После высыхания проведите ветошью по покрытию. Если оно легко стирается, значит, адгезия плохая, и нужно перенанести. Хорошее покрытие остается на месте. Также можно сделать визуальную проверку: поверхность должна быть равномерно серой или черной, без комков, капель и просветов. Если видны полосы голого металла, покрытие наносилось неправильно.
Совместимо ли графитовое покрытие с синтетическими маслами и смазками?
Да, графит совместим с любыми минеральными и синтетическими маслами. Он не растворяется и не вступает в химическую реакцию с углеводородами. Проблемы могут возникнуть только с высокощелочными чистящими смазками, если в них содержатся активные поверхностно-активные вещества; но таких смазок в промышленности мало.
Заключение
Антифрикционное графитовое покрытие - это экономичная и надежная защита от задиров и схватывания при старт-стопных нагрузках, фреттинге и открытых узлах. Оно работает за счет слоистой структуры графита, которая снижает коэффициент трения в 5–10 раз, и сохраняет защитный эффект даже при вымывании базовой смазки. Предельные режимы известны и предсказуемы: удельное давление до 25 кгс/см², скорость до 25 м/с, толщина слоя 10–200 мкм.
Успех применения на 80 % зависит от подготовки поверхности: очистки от грязи и старого слоя, обезжиривания и равномерного нанесения тонкого слоя без избытка. Не забывайте проверять совместимость контртела - графит работает со сталью и чугуном, но несовместим с цветными металлами. Если вы закупщик или ремонтник, начните с пилотного применения на узле, где холодные пуски и ударные нагрузки - норма, соблюдая технологию нанесения. Результаты покажут, нужно ли расширять применение на другие узлы.
