Выбор смазки для узлов трения, работающих в экстремальных условиях, требует больше, чем справка по вязкости или температуре каплепадения. Испытания на трибометре с одновременным управлением климатическими параметрами - единственный способ получить достоверную картину поведения смазочного материала при низких температурах, высокой влажности и переменных нагрузках. Смазки с дисульфидом молибдена обеспечивают граничное трение и защиту в режимах, где обычные минеральные или литиевые составы не справляются, но их эффективность нужно проверять в условиях, максимально близких к реальной работе - именно в этом и состоит назначение современных испытательных комплексов.
Статья объясняет, какие параметры контролировать при тестировании, какие стандарты используются в лаборатории, и почему недостаточно полагаться на одни паспортные характеристики.
Почему трибометр в климатической камере - критично для твердосмазочных составов
Смазки с дисульфидом молибдена работают иначе, чем обычные пластичные составы.
MoS₂ - это слоистый минерал, частицы которого располагаются между поверхностями трения параллельно им, обеспечивая низкий коэффициент трения в режимах граничного смазывания, когда масляная пленка разрушена. Но в разных климатических условиях поведение дисульфида молибдена меняется: при низких температурах вязкость базового масла резко возрастает, при влажности окружающей среды усиливается риск коррозии под смазочным слоем, а при циклических нагрузках малых амплитуд (фреттинг-износ) твердая смазка либо защищает, либо не защищает поверхность.
Обычные испытания в нормальных условиях (комнатная температура, сухая атмосфера) не выявляют этих проблем. Подобрать смазку "вслепую" означает рискнуть получить отказ на производстве, когда начнется мороз, когда узел контактирует с конденсатом, или когда нагрузки станут ударными.
Трибометр - инструмент, который измеряет коэффициент трения и глубину износа. Климатическая камера - это конвертер условий: она превращает лабораторию в минус двадцать градусов, в восьмидесятипроцентную влажность или в вакуум. Вместе они дают ответ: как смазка ведет себя на краю? Сохраняет ли она защиту? Остается ли текучей? Не образует ли нежелательные отложения? Защищает ли от ржавчины?
Параметры и стандарты климатического тестирования смазочных материалов
Любое испытание смазки начинается с того, что нужно знать, что именно измеряется и по какому стандарту.
В современных испытательных комплексах контролируют несколько ключевых характеристик.
Температурные режимы и диапазоны
Многофункциональные трибометры, оснащенные климатическими камерами, способны работать в диапазоне от минус 120 до плюс 1200 градусов Цельсия. Для практики это означает, что один и тот же образец смазки можно протестировать и при крайне низких температурах (морозилка промышленного масла), и при экстремально высоких (металлургия, закалка). Скорость изменения температуры в таких установках - от одного до десяти градусов в минуту, что позволяет имитировать как медленный цикл холодильника, так и резкие температурные удары в реальной машине.
Для низких температур стандартными являются диапазоны: минус сорок с плюс шестьдесят градусов Цельсия (они перекрывают большинство климатических зон России) и специальные режимы минус восемьдесят - минус сто двадцать для экстремальных применений (космос, Арктика, подземные хранилища).
Контроль влажности в замкнутой камере
SRV-трибометры в комплексе с климатическими модулями регулируют относительную влажность от тридцати до семидесяти пяти процентов. Это критично для смазок, которые защищают стальные канаты, направляющие скольжения и резьбовые соединения. Во влажном воздухе под слоем масла начинается окисление, а металл корродирует. Испытание по DIN 50017-KTW в климатической камере с контролируемой влажностью показывает, за сколько часов или дней появятся первые следы ржавчины на образце стали.
Для смазок с MoS₂ влажность - это не просто стресс-тест: дисульфид молибдена гидрофобен по своей природе, но базовое масло может поглощать влагу. Испытание покажет, сохранит ли твердая смазка адгезию к стали во влажной среде или начнет осыпаться.
Консистенция по DIN ISO 2137 и класс NLGI
Пенетрометр - прибор, который измеряет, насколько глубоко стандартный конус проникает в смазку за пять секунд. Результат переводят в класс NLGI: чем меньше глубина проникновения, тем жеще смазка (NLGI 00 - полужидкая, NLGI 2 - обычная консистентная, NLGI 6 - очень жесткая). Критично помнить: NLGI показывает только консистенцию, а не пригодность для холода. Смазка NLGI 2 при минус тридцати градусах может стать чуть жестче, но по-прежнему работать, или может затвердеть так, что не будет поступать в узел трения. Узнать это можно только испытанием при той же температуре.
Температура застывания и температура каплепадения
Температуру застывания масла определяют по DIN ISO 3016 - это предел, при котором масло перестает течь и начинает образовывать сетку кристаллов. Для смазок более релевантна температура каплепадения по DIN ISO 2176 - момент, при котором смазка разжижается и теряет структуру. Оба параметра есть в паспорте смазки, но оба - недостаточны для оценки реальной работы. Смазка может иметь температуру каплепадения плюс двести сорок градусов, но при плюс ста восьмидесяти в реальном узле уже не защищает от износа, потому что база окисляется и испаряется.
Отсюда вывод: паспортные цифры нужны как первый фильтр, но полная оценка происходит только на трибометре в климатической камере при рабочих нагрузках и скоростях.
Трибометры с климатическим контролем: какие режимы они предоставляют

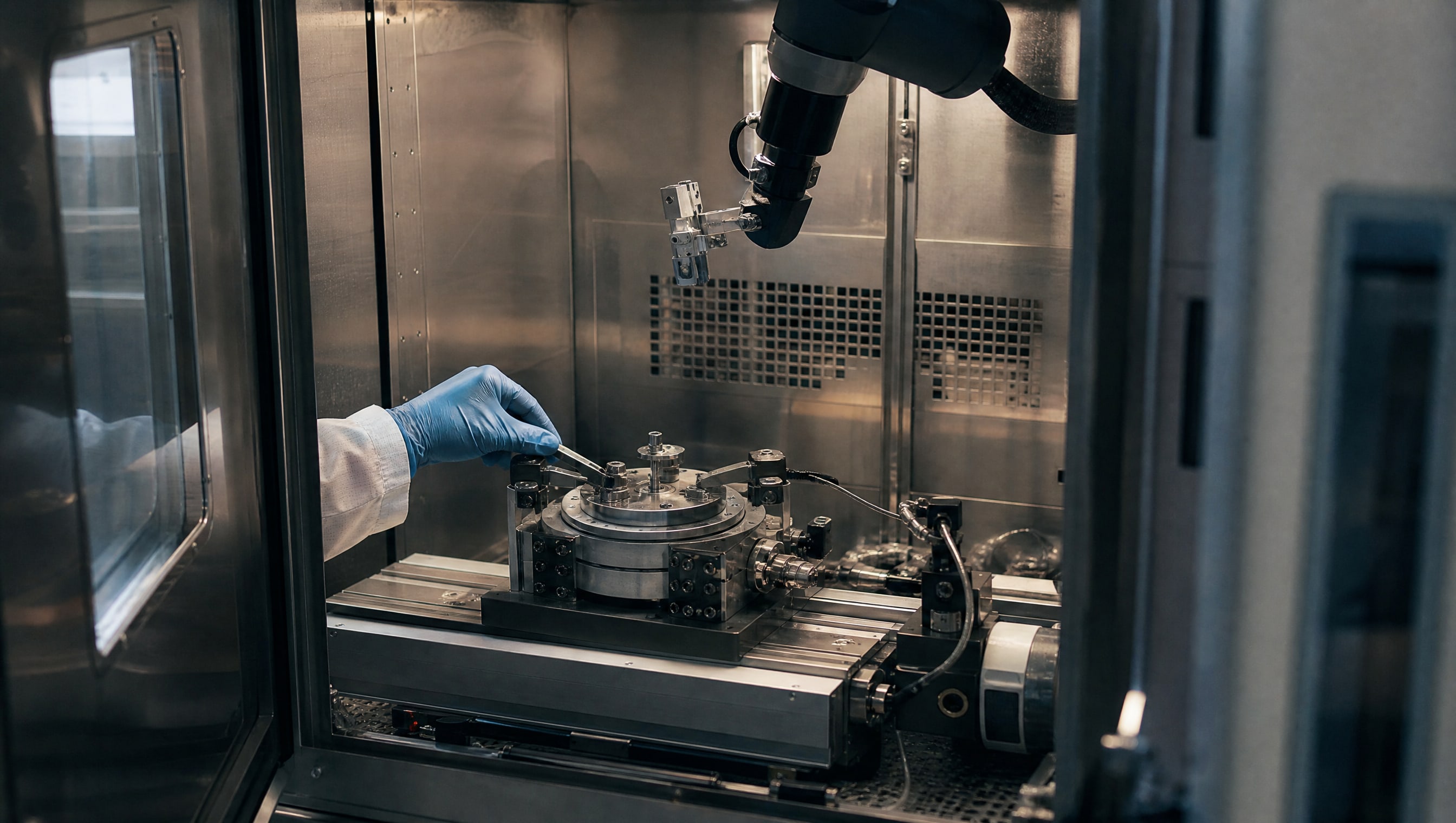

Современные испытательные комплексы представляют собой интеграцию трибометра (прибора, измеряющего трение и износ) и климатической камеры (установки для управления температурой и влажностью).
Трибометр MFT-5000 и диапазон условий
Многофункциональный трибометр MFT-5000 может работать со сменными камерами, расширяя диапазон до минус сто двадцать - плюс тысяча двести градусов Цельсия. Прибор позволяет нагревать верхний и нижний образцы независимо друг от друга, что важно для имитации реальных условий, когда один элемент пары трения холодный, а другой горячий (например, направляющая скольжения обрабатываемой детали и движущийся суппорт станка). Рабочие режимы включают контролируемую влажность, вакуум до десяти в минус седьмой степени торр (для имитации космических условий или герметичных редукторов) и давление выше атмосферного.
Для испытания смазок это означает: один эксперимент может одновременно варьировать температуру, влажность и давление, приближая условия к реальной машине. Скорость изменения температуры - от одного до десяти градусов в минуту - позволяет проверить, как смазка реагирует на медленное остывание или на резкий перепад.
SRV-фреттинг-трибометр для режимов малых амплитуд
SRV-фреттинг-трибометр DUCOM предназначен для оценки износа при циклическом движении малых амплитуд - именно там, где дисульфид молибдена раскрывает свой потенциал. Фреттинг-износ происходит на резьбе, на стыках, в подшипниках качения при вибрации. В таких условиях обычная масляная пленка быстро разрушается, и на смену ей должна прийти твердая смазка.
SRV позволяет устанавливать амплитуду колебаний (микроны), частоту (герцы), нормальную нагрузку (ньютоны) и одновременно работает в закрытой камере с регулируемой влажностью от тридцати до семидесяти пяти процентов. Это критично для проверки, защитит ли смазка резьбовое соединение при автоколебаниях во влажном воздухе морского ветра или при циклической нагрузке в условиях подземного хранилища.
Почему контроль влажности и температуры меняет результаты
Смазка, которая показала коэффициент трения 0,12 при комнатной температуре и сухом воздухе, может скачком вырасти до 0,25 при минус двадцати и восьмидесятипроцентной влажности.
Это происходит потому, что база смазки (минеральное масло, синтетика, простой эфир) меняет вязкость, дисульфид молибдена может отслаиваться из-за конденсата или коррозии подложки, а сама поверхность стали становится восприимчивой к окислению.
Для стальных канатов, используемых в кранах, лебедках и подъемных механизмах, это означает, что на морозе растет фрикционное сопротивление в блоках и шкивах, увеличивается натяжение каната и риск разрыва. Если смазка не проверена в холодной камере, такой отказ станет неожиданностью.
Испытание по DIN 50017-KTW (антикоррозионная защита во влажной среде) показывает реальную стойкость смазки. Образец стали, покрытый смазкой, помещают во влажную камеру при повышенной температуре (обычно плюс сорок градусов и девяносто пять процентов влажности) на определенное время -100, 250, 500 часов. После испытания визуально оценивают площадь ржавчины. Для смазок с хорошей адгезией (особенно содержащих MoS₂) результат - ноль следов ржавчины даже после 500 часов.
Выбор режима испытания: от нагрузки к температурному диапазону
Правильное испытание начинается не с включения прибора, а с вопроса: какие условия в реальной машине?
Если это токарный станок, работающий в отапливаемом цехе, то диапазон минус пятьдесят - плюс пятьдесят градусов неуместен. Если это кран на Крайнем Севере, то диапазон минус сорок - ноль достаточен. Если это редуктор закрытого типа в подземном хранилище, то нужна высокая влажность и узкий, но критичный температурный диапазон.
Нагрузка на образец в трибометре выбирается из расчета удельного давления в реальной паре трения. Для направляющих скольжения - десятки ньютонов на обычную площадь образца. Для редукторов - сотни. Для испытания стальных канатов - единицы, потому что контактная площадь минимальна и напряжение огромно.
Эксперты рекомендуют сопоставлять нагрузку, скорость скольжения и температурный режим с реальной машиной, а не ограничиваться одним стандартным тестом. Для получения информативных результатов полезно также контролировать толщину смазочной пленки во время испытания - современные установки позволяют это делать с помощью измерителя толщины пленки.
При выборе смазки для низких температур следует проводить испытания именно в холодной камере на трибометре, а не только смотреть на консистенцию или температуру каплепадения. Это избежит ошибок при монтаже и первом пуске оборудования.
Особенности тестирования литиевых смазок с MoS₂ при экстремальных условиях
Литиевые смазки с дисульфидом молибдена - это компромисс: они сохраняют текучесть обычной литиевой смазки, но добавляют граничную защиту твердого наполнителя.
Для таких составов при тестировании нужно внимание к нескольким аспектам.
Во-первых, при низких температурах литиевый загуститель может закристаллизоваться раньше, чем базовое масло. Испытание при минус тридцати или минус сорока градусах покажет, остается ли смазка подвижной или становится почти твердой. Защита от стальных канатов может остаться на бумаге, если смазка не поступает к трущимся поверхностям из-за переохлаждения.
Во-вторых, адгезия MoS₂ к стали зависит от чистоты поверхности и влажности воздуха. На влажный образец дисульфид молибдена прилипает хуже, чем на сухой. Испытание по DIN 50017-KTW с предварительным нанесением смазки и последующей выдержкой во влажной камере выявит, удержится ли защитный слой.

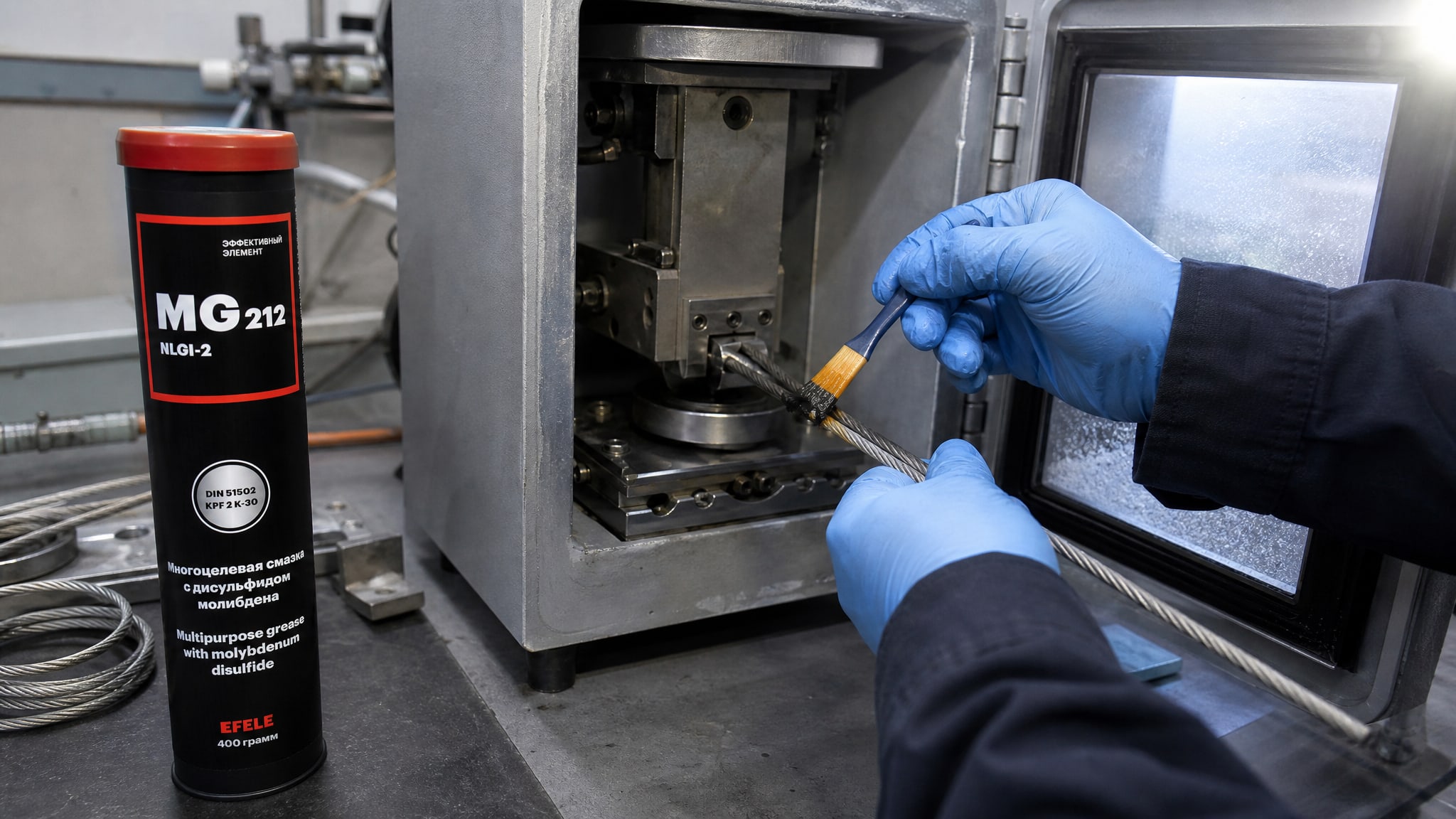

Для смазок при низких температурах и высоких нагрузках оптимальным выбором может стать литиевая смазка EFELE MG-212 с дисульфидом молибдена, специально разработанная для работы при ударных нагрузках и низких температурах до минус тридцати градусов. Такие смазки прошли испытания в условиях, близких к реальным эксплуатационным режимам, и поэтому результат, полученный в лаборатории, коррелирует с поведением на производстве.
В-третьих, консистентные смазки с MoS₂ важно сверять по классу NLGI с требованиями узла. Узел фреттинга требует смазки помягче (NLGI 0, 00), чтобы она проникала в зазор. Подшипник скольжения может терпеть и NLGI 2. Редуктор - обычно NLGI 1-2. Но даже правильный NLGI-класс не показывает, как смазка поведет себя в холоде или при влажности, поэтому классификация NLGI сама по себе недостаточна.
Практичный совет: при выборе смазки для граничного трения и неблагоприятных условий нужно проверять работу именно в режимах граничного трения и при малых амплитудах скольжения. Типовые испытания на качение или скольжение при средних нагрузках не выявят защитный эффект дисульфида молибдена.
Защита стальных канатов: испытания в климатической камере на коррозию
Стальные канаты в кранах, буровых установках и лебедках постоянно подвергаются тройной угрозе: механическому износу (фреттинг-износ на витках), влажности (морская соль, конденсат, грунтовые воды) и циклическим нагрузкам (подъем-опускание, натяжение-ослабление).
Смазка для каната должна не только уменьшать трение между витками - она должна создавать непроницаемый барьер между сталью и кислородом. Воздухочувствительные смазки теоретически лучше защищают, но они дороже и требуют герметичных контейнеров. Воздухоустойчивые смазки (на основе минерального масла, синтетики или простого эфира) - стандарт для канатов в открытых условиях.
Испытание антикоррозионной защиты проводится по DIN 50017-KTW: образец стали (обычно пластина площадью 10 на 10 сантиметров) покрывается слоем смазки, выдерживается во влажной атмосфере (плюс сорок градусов, девяносто пять процентов влажности) в течение 100, 250 или 500 часов, затем визуально оценивается площадь ржавчины. Результат выражается в процентах от площади или в баллах от нуля (нет ржавчины) до пяти (полная коррозия).
Для смазок с дисульфидом молибдена эффект часто положительный: MoS₂ адсорбируется на поверхности стали, создавая дополнительный барьер. Но только при условии, что база смазки также имеет хорошие антикоррозионные свойства и что смазка не высыхает слишком быстро.
При испытании канатов в условиях морского климата или подземного хранилища нужны отдельные циклические испытания: образец подвергается многократному растяжению (симуляция натяжения каната) в холодной и влажной камере, после чего измеряется коэффициент трения и носит ли смазка следы отслоения. Если MoS₂ начнет осыпаться, защита от фреттинга-износа исчезнет, и виток каната начнет раскалываться.
Часто задаваемые вопросы
Какова точная разница между испытанием при комнатной температуре и в климатической камере?
При комнатной температуре (плюс двадцать-двадцать три градуса) вы получаете базовый коэффициент трения и износ. В климатической камере - при минус двадцати, минус сорока или плюс ста - вы видите, как смазка реагирует на экстремум. Вязкость масла меняется в разы, дисульфид молибдена может отслаиваться, адгезия к стали падает. Результаты часто отличаются в два-три раза, и именно поэтому одного испытания при нормальных условиях недостаточно.
Что означает класс NLGI в контексте работы при низких температурах?
NLGI - это класс консистенции смазки по глубине проникновения конуса пенетрометра. NLGI 0 - полужидкая, NLGI 2 - обычная, NLGI 6 - очень жесткая. При низких температурах любая смазка становится жеще на один-два класса, но степень этого изменения зависит от базового масла и загустителя. Испытание на трибометре при минус тридцати градусах покажет реальную консистенцию в холоде, тогда как NLGI-класс при комнатной температуре - только справка.
Зачем нужна отдельная проверка на коррозию (DIN 50017-KTW), если смазка уже прошла трибометрические испытания?
Трибометр измеряет трение и износ, но не коррозию. Смазка может отлично защищать от фреттинга-износа и одновременно пропускать влагу к стали, если база недостаточно гидрофобна. Испытание DIN 50017-KTW - это отдельная проверка антикоррозионной защиты. Для стальных канатов оба испытания обязательны.
Какие параметры температуры нужно устанавливать при тестировании смазки для редукторов?
Если редуктор открытого типа и работает в России, достаточно минус сорок - плюс шестьдесят градусов. Если герметичный редуктор на производстве с контролируемым климатом - диапазон может быть уже: минус двадцать - плюс сорок. Если редуктор в Арктике или космосе - до минус сто двадцать. Совет: согласуйте диапазон с производителем редуктора или со спецификацией машины.
Почему температура каплепадения в паспорте смазки отличается от максимальной рабочей температуры?
Температура каплепадения (DIN ISO 2176) - это просто момент разжижения смазки. Максимальная рабочая температура - это предел, при котором смазка сохраняет трибологическую защиту (коэффициент трения, адгезию, антикоррозионные свойства). При температуре каплепадения смазка распадается на базовое масло и загуститель, и защита может быть уже потеряна. Поэтому в реальной эксплуатации рабочая температура обычно на 30-50 градусов ниже температуры каплепадения.
Заключение
Испытание смазочных материалов на трибометре в сочетании с климатической камерой - это больше не роскошь лабораторий больших корпораций, а необходимость для любого предприятия, которое выбирает смазку для критичных узлов. Особенно это верно для смазок с дисульфидом молибдена, которые раскрывают свой защитный потенциал только в условиях граничного трения, низких температур и влажности.
Паспортные характеристики - консистенция, температура каплепадения, класс NLGI - дают только первичный ориентир. Реальная оценка пригодности смазки происходит на испытательном комплексе, где одновременно варьируются нагрузка, скорость, температура, влажность и давление. Для стальных канатов это означает дополнительные испытания на коррозию по DIN 50017-KTW. Для узлов фреттинга - проверка в режиме малых амплитуд на SRV-трибометре. Для редукторов и направляющих - многоцикловые испытания в условиях, приближенных к реальной работе машины.
Следующий шаг для вашего предприятия: определите критичные условия эксплуатации вашего оборудования (температурный диапазон, влажность, тип нагружения, материалы узлов), обратитесь в аккредитованную лабораторию с запросом на испытание и получите данные, на которых можно строить надежный выбор смазки. Это инвестиция в надежность, которая окупается через предотвращение незапланированных простоев и повреждений оборудования.
