Дисульфид молибдена (MoS₂) - твердая смазочная добавка, которая кардинально меняет поведение смазочных материалов в экстремальных условиях работы нефтесервисного оборудования на Севере. В отличие от универсальных консистентных смазок, MoS₂ решает одну критичную задачу: обеспечить гидродинамическую защиту узла в режимах граничного и смешанного трения, когда гидравлическая пленка масла рвется под нагрузкой, вибрацией или холодом.
Дело не в том, что MoS₂ - волшебство. Его коэффициент трения составляет 0,03–0,06, рабочий диапазон охватывает −80 до +450 °C, а способность повышать несущую способность смазочного слоя в 1,1–2,2 раза и снижать износ в 1,1–1,5 раза - это проверенные на стальных канатах, редукторах и тяжелонагруженных узлах факты. Статья разбирает, почему смазки с дисульфидом молибдена стали стандартом в нефтесервисе, какие ошибки делают закупщики при выборе, и как подобрать состав для конкретного оборудования на Севере.
Роль твердых смазочных добавок в экстремальных режимах
Жидкое масло работает благодаря гидродинамическому давлению: при движении одной поверхности относительно другой масло разделяет их слоем толщиной в микроны.
Но при низких температурах вязкость масла растет, при ударных нагрузках и вибрации гидравлическая пленка рвется, и две металлические поверхности соприкасаются напрямую. Именно в этот момент работает граничное трение - режим, где металл касается металла через тончайшую адсорбированную пленку смазочного вещества.
MoS₂ - это слоистый кристалл, в котором атомы молибдена и серы расположены так, что между слоями практически нет сцепления. При давлении такие слои соскальзывают друг относительно друга с минимальным сопротивлением. Когда дисульфид молибдена добавляют в смазку, его частицы (оптимальный размер 3–4 мкм) встраиваются в контакт двух поверхностей и образуют самовосстанавливающуюся пленку, которая работает независимо от вязкости масла.
Для нефтесервисного оборудования это означает, что под нагрузкой стальной канат, зубья редуктора или шпиндель буровой установки остаются защищены даже когда традиционная гидравлическая смазка уже не справляется. В исследованиях показано: при добавлении MoS₂ к масло И-20А критическая нагрузка, при которой начинается заедание, повышается с 2490 Н/мм² до 4520 Н/мм² - это рост в 1,8 раза. Пятно износа уменьшается почти в два раза, и трение остается стабильным даже при температурных колебаниях от −80 до +450 °C.
Смазки с дисульфидом молибдена для смазки стальных канатов
Стальной канат - изделие из сотен отдельных проволочек, витых в пряди, а пряди - в общий трос.
При работе под нагрузкой проволочки изгибаются, сдвигаются относительно друг друга, испытывают фреттинг (микроскопические вибрационные движения), и все эти поверхности должны быть смазаны. Если смазка плохо проникает в центр каната или быстро вымывается из-за влаги и холода, начинается коррозия и обрыв проволочек с образованием острых концов.
Традиционные минеральные смазки для канатов работают, но на Крайнем Севере они становятся вязкими и липнут, а в условиях морского воздуха или близ нефтебыч скважин с соленой водой - быстро окисляются. Смазка с дисульфидом молибдена решает две задачи одновременно. Во-первых, MoS₂ обеспечивает скольжение проволочек даже при минимальном расходе смазочного вещества, что критично, когда полный канат весит сотни килограмм и прокачать через него густую смазку с трудом. Во-вторых, твердые частицы MoS₂ не вымываются водой и не испаряются при низких температурах - они остаются в контакте и продолжают защищать.

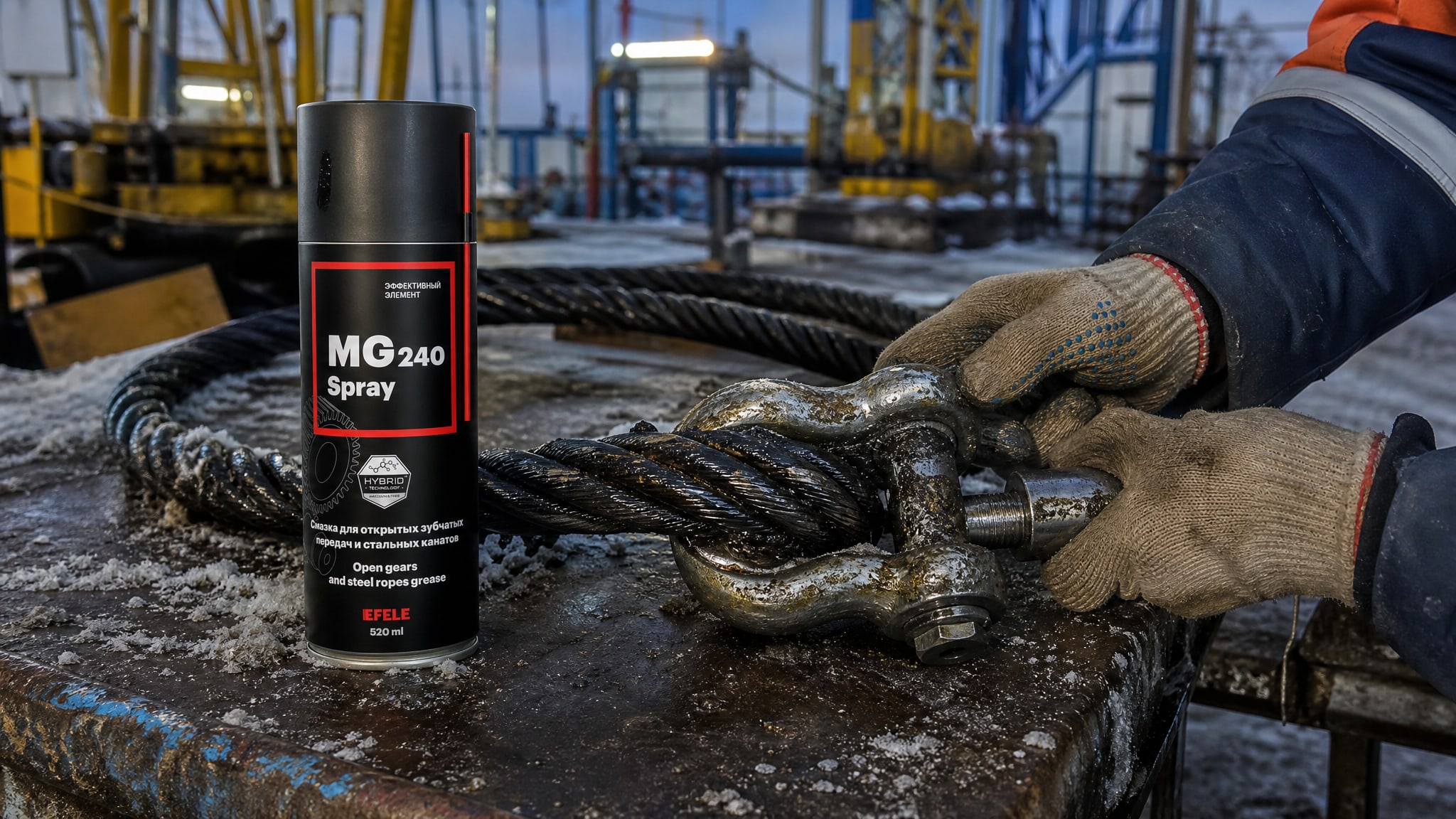

Для стальных канатов, которые работают в условиях вибрации и низких температур, требуется смазка с высокой адгезией, чтобы она прилипала к проволоке и не соскальзывала при сжатии. Адгезивная смазка-спрей с дисульфидом молибдена и графитом, такая как EFELE MG-240 Spray, была разработана именно для этого: она содержит эластомерный загуститель, который работает до −20 °C, и молибденовую добавку, которая создает на поверхности проволоки самовосстанавливающуюся пленку. При нанесении спреем смазка быстро распределяется по всему канату, проникает в промежутки между прядями и затвердевает тонким слоем, не утяжеляя изделие.
Критическая нагрузка для порошковой смазки на основе MoS₂ превышает 20000 Н по методу Almen-Weiland, что подтверждает пригодность для высоконагруженных контактов в канатах. При этом коэффициент трения остается в диапазоне 0,03–0,06 независимо от температуры, что снижает нагрев и продлевает ресурс.
Смазки с дисульфидом молибдена для редукторов и высоконагруженных узлов

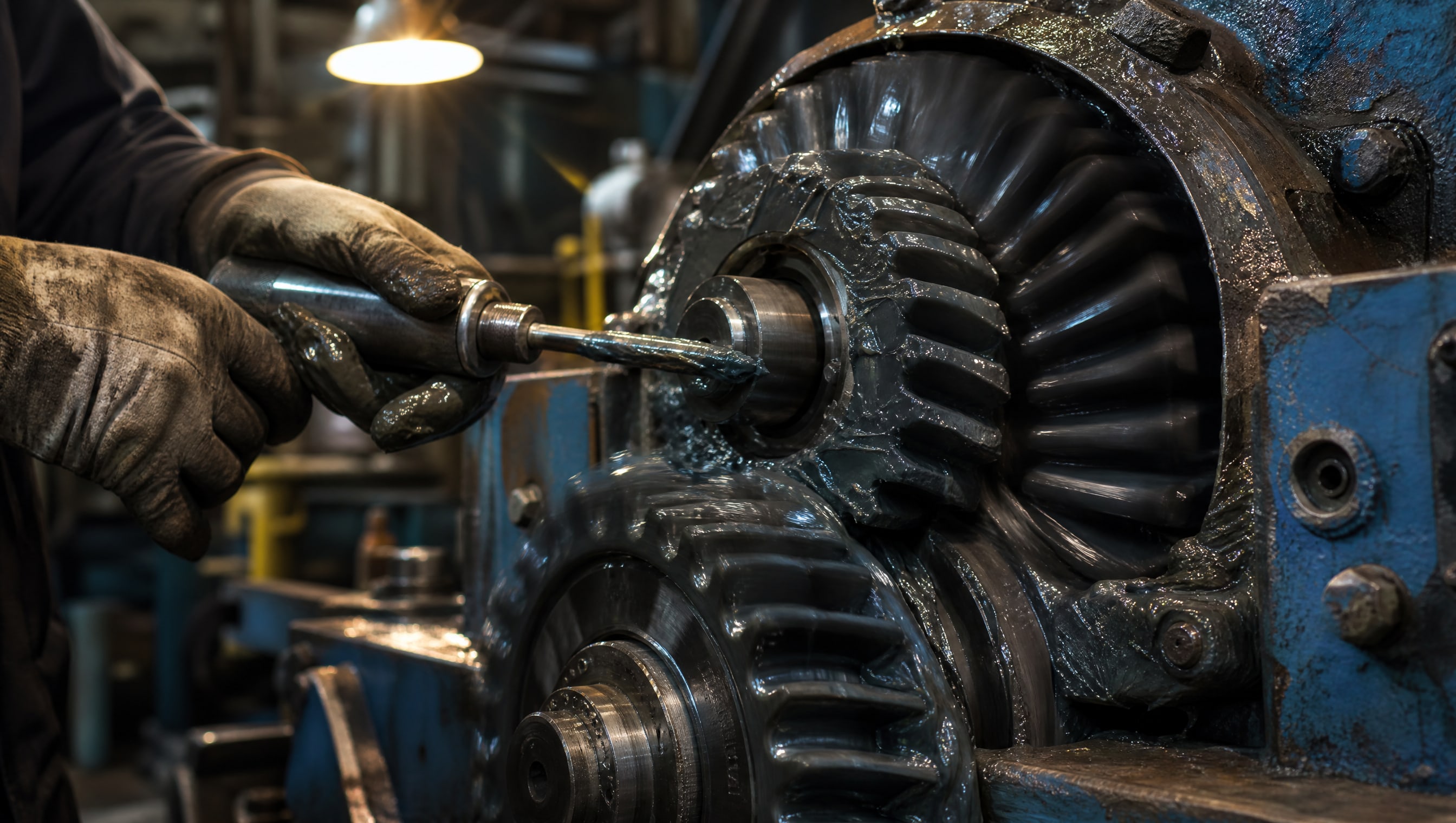

Редуктор буровой установки или лебедки нефтесервисного комплекса - это узел с громадными контактными давлениями.
Зубья шестерен давят друг на друга с силой в десятки тысяч ньютонов на квадратный миллиметр. При работе в минус 40 °C обычная литиевая смазка загустевает, и тонкий слой масла между зубьями становится еще тоньше. Если смазка содержит MoS₂, то даже при сниженном расходе масла твердая фаза встраивается в контакт зуба с зубом и предотвращает пластическое деформирование микронеровностей (так называемое задирание).
Для редукторов часто применяют литиевые смазки повышенной вязкости (NLGI 1 или NLGI 2) с добавкой MoS₂. Литиевый загуститель держит форму при температурных скачках, не разделяется и не расслаивается, что критично для герметичных редукторов. Многоцелевая смазка с дисульфидом молибдена, согласно спецификациям, обычно содержит 5–15 % по массе MoS₂, чтобы не потерять гибкость структуры, но при этом достичь антизадирного эффекта.

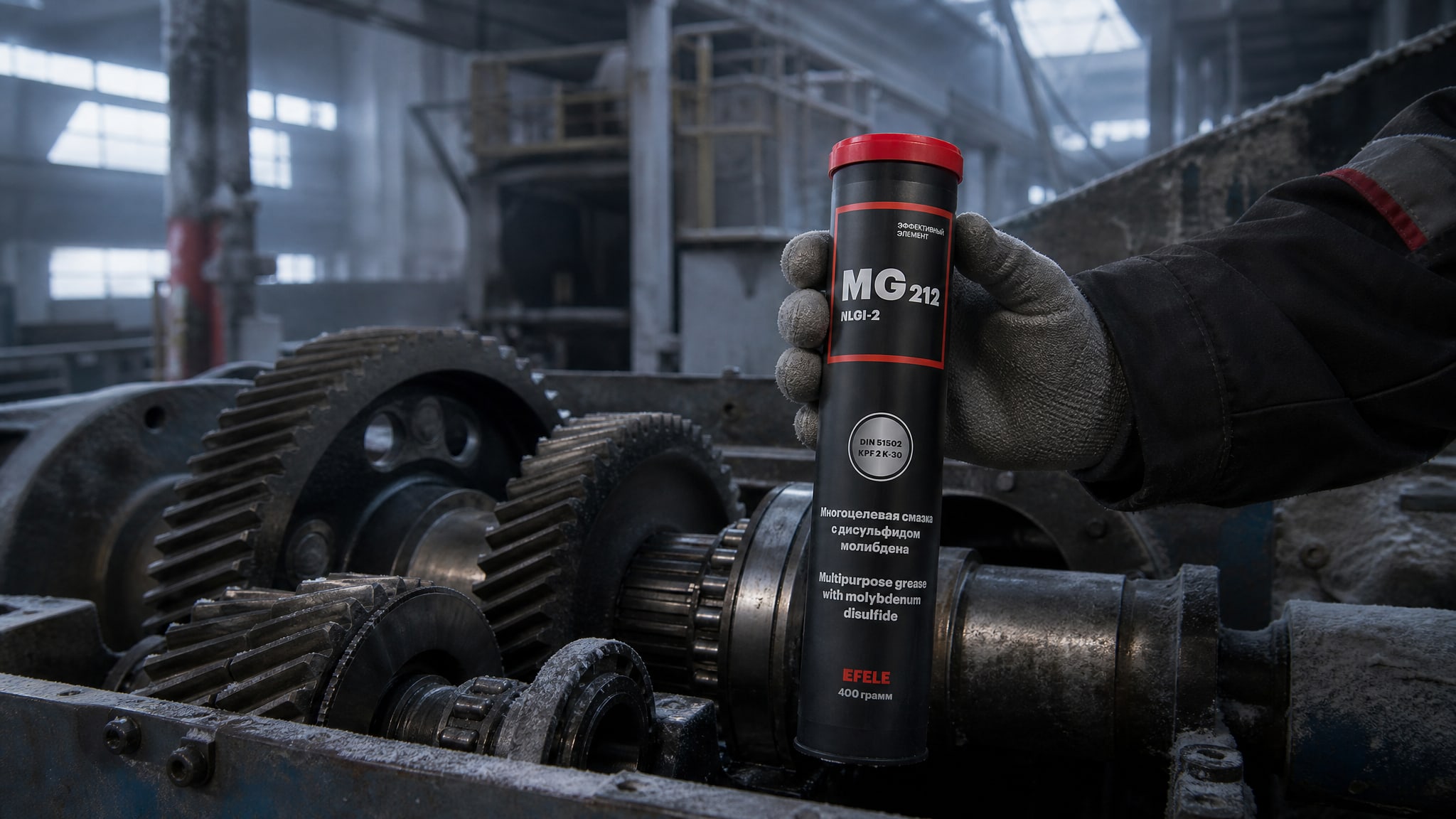

В тяжелых нагрузках, где требуется литиевая смазка с дисульфидом молибдена, инженеры часто сопоставляют несколько составов. Один из вариантов - EFELE MG-212, литиевая смазка с MoS₂ для ударных нагрузок и температур до −30 °C. Ее главное преимущество - сочетание стабильности при вибрации (за счет литиевого загустителя) и противозадирной защиты (за счет молибденовой добавки). Вторая характеристика - адгезия: смазка не соскальзывает с места даже при центробежных силах в редукторе. Третья - совместимость с резиновыми сальниками, что избавляет от переделки посадочных поверхностей.
Литиевые смазки с дисульфидом молибдена: выбор состава и параметры
Литиевая смазка давно стала стандартом в машиностроении благодаря хорошему соотношению цены, производительности и стабильности.
Литий - это мыло, образованное реакцией литиевого гидроксида с жирной кислотой, оно удерживает масло на месте и при этом позволяет маслу свободно циркулировать под нагрузкой.
Когда в литиевую смазку добавляют дисульфид молибдена, получается композит, который работает сразу на двух уровнях. Первый уровень - вязкость базового масла и структурная стабильность литиевого загустителя, которые обеспечивают нормальную работу узла при стандартных режимах. Второй уровень - твердая фаза MoS₂, которая активируется в граничном трении, когда температура падает, нагрузка скачет или появляется вибрация.
Литиевые смазки с дисульфидом молибдена классифицируют по NLGI: класс 1 - более текучие, для централизованных систем смазки; класс 2 - стандартные, для ручной смазки и капельниц; класс 3 - густые, для вертикальных поверхностей. На Крайнем Севере выбор класса зависит от температуры и типа узла. Для редукторов часто берут NLGI 2, для открытых тросов - NLGI 1 или NLGI 2 с повышенной адгезией.
Важнейший параметр - содержание воды. По техническим условиям ТУ 48-19-133-90 и спецификациям на готовые смазки содержание воды должно быть минимальным: 0,02 % и ниже. Вода - враг смазки на Севере: она вызывает коррозию, растворяет литиевое мыло и разрушает пленку MoS₂. Поэтому при хранении и транспортировке смазку держат в герметичной таре, а при нанесении избегают контакта с конденсатом и ледяной крошкой.
Второй параметр - размер частиц MoS₂. В качественных смазках размер находится в диапазоне 3–4 мкм. Частицы крупнее 10 мкм плохо проникают в микронеровности контакта и действуют как абразив, ускоряя износ. Частицы мельче 1 мкма имеют очень большую удельную поверхность, легко окисляются в воздухе и склонны агломерироваться (слипаться) в грудки.
Третий параметр - совместимость с материалами. Литиевые смазки с MoS₂ должны быть протестированы на совместимость с резиновыми сальниками, пластиковыми направляющими и нержавеющими покрытиями, используемыми в нефтесервисе. Некоторые составы содержат присадки, которые ускоряют набухание резины или вызывают коррозию цветных металлов - это приводит к протечкам и отказам.
Твердые смазочные добавки: граничное и смешанное трение
Режим граничного трения возникает, когда две поверхности, движущиеся относительно друг друга, разделены пленкой толщиной в несколько молекул или даже в доли микрона.
Это может произойти при запуске холодного оборудования, при ударных нагрузках, при повышении скорости или понижении температуры. В этом режиме коэффициент трения зависит не от вязкости масла (которое уже не может образовать гидравлическую пленку), а от прочности адсорбированного слоя молекул смазочного вещества на поверхности металла.
Смешанное трение - это переходное состояние, когда гидравлическая пленка частично нарушена, но полный металл-металл контакт еще не установился. При смешанном трении нагрузка распределяется между гидравлической пленкой и точечными контактами шероховатостей. Если в смазке нет антифрикционных добавок, эти точечные контакты сразу начинают окисляться и развариваться.
Дисульфид молибдена решает эту проблему благодаря структуре кристаллической решетки. Молибден и сера образуют слои, между которыми ван-дер-ваальсовы силы очень слабы - проще говоря, слои легко скользят друг по другу. Когда частица MoS₂ попадает в контакт под давлением, она ориентируется слоями параллельно поверхностям и резко снижает коэффициент трения до 0,03–0,06. Это не вечный эффект: слои постепенно изнашиваются и осыпаются, но вокруг них всегда остается остаток смазки, содержащей новые частицы MoS₂.
Для нефтесервисного оборудования на Крайнем Севере граничное и смешанное трение - реальность, а не исключение. Спускаемые приборы (инструмент, скважинные сенсоры) работают под экстремальным давлением и в условиях мороза. Стальные тросы испытывают вибрацию каждую секунду. Редукторы лебедок загружены пиковыми нагрузками при подъеме оборудования. Во всех этих случаях смазка, в которой нет твердой антифрикционной добавки, служит короче, а узлы выходят из строя быстрее.
Практический подбор смазки для нефтесервисного оборудования на Севере
Выбор смазки с дисульфидом молибдена начинается с анализа режима работы узла.
Сначала инженер или закупщик задает вопросы: при какой температуре работает узел? Какие нагрузки (статические, динамические, ударные)? Какая скорость вращения? Есть ли вибрация? Открыт ли узел или герметичен? Какие материалы используются (сталь, медь, алюминий, пластик)?
Ответы на эти вопросы определяют класс консистенции (NLGI), вязкость базового масла, тип загустителя и концентрацию MoS₂. Например, для редуктора закрытого типа, работающего при −40 °C под постоянной нагрузкой, подойдет литиевая смазка NLGI 2 с 10 % MoS₂ и вязкостью базового масла ISO VG 46–68. Для открытого стального каната, испытывающего вибрацию, нужна адгезивная смазка с графитом и молибденом, NLGI 1–2, с повышенной липкостью (адгезией).
Второй этап - проверка спецификации на совместимость. Смазка должна быть протестирована по стандартам, релевантным для узла. Если это редуктор, проверяют противоизносные свойства по ASTM D4172 или эквиваленту, нагрузку сваривания по ASTM D2596 (методом испытания на четырехшариковой машине). Если это узел с резиновыми сальниками - обязательно совместимость с эластомерами. Если оборудование российского производства - нужны ссылки на ГОСТ или ТУ.
Третий этап - заказ образца и тестирование в лаборатории или на пилотной установке. Даже если смазка официально одобрена для этого класса оборудования, малые различия в марке масла, типе загустителя или размере частиц MoS₂ могут привести к неожиданным результатам на морозе. Тестирование должно включать: проверку вязкости при температурах работы, измерение адгезии (липкости), тестирование на коррозию железа, испытание на совместимость с материалами уплотнений.
Четвертый этап - закупка и логистика. На Крайнем Севере критично правильное хранение: смазки с MoS₂ чувствительны к влаге, поэтому тару хранят в сухом, защищенном от ветра месте. Перед использованием смазку выдерживают при температуре применения, чтобы она адаптировалась к климату. При дозировке применяют мерные шприцы, а не стандартные пресс-масленки, которые не рассчитаны на низкие температуры.
Пятый этап: безопасность и обращение с порошком MoS₂
Дисульфид молибдена относится к третьему классу опасности по ГОСТ 12.1.007-76, а предельно допустимая концентрация в воздухе рабочей зоны составляет 6 мг/м³ по ГОСТ 12.1.005-88.
Это означает, что при работе с порошком MoS₂ (например, при приготовлении смазки на месте или при засыпке дисульфида в систему смазки) нужны элементарные меры защиты: пылезащитная маска, перчатки, герметичный контейнер.
На объектах с ограниченной вентиляцией (закрытые штреки, подземные модули буровых установок) порошковые смазки с MoS₂ рекомендуется применять только в консистентном виде или в виде готовых аэрозолей, где пыль уже связана в составе и не поднимается в воздух. Если нужна жидкая смазка с MoS₂, то это должна быть дисперсия MoS₂ в масле, где порошок уже взвешен и не пылит.
При попадании порошка MoS₂ в контакт с кожей опасности нет, но при ингаляции пыли возможны проблемы с дыхательными путями при длительном воздействии. Поэтому на строительстве буровых установок и при техническом обслуживании необходимо предусмотреть местную вентиляцию или использовать закрытые системы подачи смазки.
Нормативная база и стандарты
Выбор смазки с дисульфидом молибдена для нефтесервиса облегчается тем, что существует нормативная база.
Основной документ - ТУ 48-19-133-90 «Дисульфид молибдена», который устанавливает требования к чистоте, размеру частиц, содержанию воды и другим параметрам сырья для производства смазок.
На готовые смазки с MoS₂ распространяются стандарты консистентных смазок (ГОСТ 307-75, ГОСТ 1957-73) и специальные стандарты для отраслей. Для нефтесервиса часто применяют стандарты на буровые жидкости и смазочные композиции, включая требования по совместимости с оборудованием, по противоизносности и по низкотемпературной пригодности.
Международные аналоги: GB/T 23271 (китайский стандарт на MoS₂), HG/T 3256, HG/T 3929 (китайские стандарты на смазки), IS 13796, IS 13797, IS 13913 (индийские стандарты). Наличие этих ссылок в спецификации на смазку означает, что производитель следит за мировыми нормами и часто производит продукцию, соответствующую не только российским, но и международным требованиям.
При закупке смазки проверяют наличие: сертификата соответствия ГОСТ или ТУ, результатов трибологических испытаний (противоизносность, нагрузка сваривания), данных по совместимости с материалами, температурного диапазона применения и класса консистенции. Все эти данные должны быть в техническом документе (ТД или техлист), который предоставляет производитель.
Часто задаваемые вопросы
Почему смазка с дисульфидом молибдена дороже обычной литиевой?
Дисульфид молибдена - это дефицитный материал; его производство требует контроля чистоты, размера частиц и влажности. Добавление MoS₂ в смазку повышает ее себестоимость на 20–40 %, но это окупается благодаря увеличению ресурса узла и снижению простоев из-за отказов. Для нефтесервисного оборудования, где стоимость часа простоя исчисляется тысячами рублей, экономия на дешевой смазке оборачивается убытками.
Можно ли смешивать смазку с дисульфидом молибдена с обычной смазкой?
Нет. Смешивание может привести к изменению консистенции, окисляемости и антифрикционных свойств. Кроме того, если в одной смазке использован литиевый загуститель, а в другой - полиуретановый, смесь может расслоиться. При замене смазки узел сначала полностью очищают от старого продукта, затем наносят новый.
Какой размер частиц MoS₂ считается оптимальным?
Оптимальный размер 3–4 мкм. Частицы крупнее 10 мкм работают как абразив и ускоряют износ. Частицы мельче 1 мкма окисляются быстро и теряют смазывающие свойства. На упаковке смазки этот параметр часто не указывают, но можно запросить у производителя сертификат на МоS₂, где будет указана дисперсность.
Работает ли смазка с дисульфидом молибдена в жидком виде (как масло)?
Да, существуют жидкие смазки и индустриальные масла с добавкой MoS₂, обычно в форме дисперсии (порошок MoS₂ взвешен в масле). Такие масла применяют в централизованных системах смазки, в гидравлических системах (если допуск производителя это позволяет) и в циркуляционных установках. Однако для открытых узлов на ветру и морозе жидкая смазка с MoS₂ менее эффективна, чем консистентная, потому что быстро вымывается водой.
Как проверить качество смазки с дисульфидом молибдена перед закупкой партии?
Основной признак - наличие сертификата соответствия ГОСТ или ТУ с указанием производителя. Второй признак - техлист, в котором указаны классы консистенции (NLGI), вязкость базового масла, рабочий температурный диапазон, нагрузка сваривания и содержание воды. Третий признак - результаты испытаний по методу четырехшариковой машины (ASTM D4172 или аналог): коэффициент трения и диаметр пятна износа должны быть в норме для этого класса смазки. Четвертый признак - внешний вид: смазка должна быть однородной, без расслоения, без комков и водяных капель при открытии контейнера.
Заключение
Смазка с дисульфидом молибдена - это не мода и не лишний расход, а инженерное решение для оборудования, которое работает на пределе возможностей: под огромными нагрузками, в граничном режиме трения и при температурах, при которых обычное масло загустевает. На Крайнем Севере, где каждый отказ оборудования растягивается на недели из-за логистики и погоды, правильный выбор смазки может сэкономить миллионы рублей.
Практический следующий шаг: возьмите техническую спецификацию на ваше оборудование (редуктор, трос, спускаемые приборы), определите рабочую температуру и режим нагрузки, свяжитесь с производителем смазок и запросите образец смазки с MoS₂, которая соответствует этим параметрам, и протестируйте ее на пилотной установке перед закупкой всей партии. Это займет две-три недели, но избавит вас от проблем в поле.
