Сравнивать антифрикционные материалы на основе бронзографита нужно в одинаковых условиях: при одной нагрузке, скорости скольжения, температуре, влажности, на одном контртеле и в одной смазочной среде. Результаты оценивают не только по коэффициенту трения, но и по износу и стойкости к заеданию. Иначе нельзя понять, чем вызвано различие между образцами и какой материал подойдет узлу.
Статья полезна инженерам, техническим специалистам и снабженцам, которым предстоит выбрать материал для узла скольжения или подготовить программу испытаний. Разберем свойства бронзографита, влияние графита и среды на трение, параметры методики и ограничения при переносе лабораторных результатов на реальные условия работы.
Антифрикционные материалы на основе бронзографита: свойства и механизм работы
Бронзографит сочетает бронзовую основу с графитом.
В узлах скольжения матрица обеспечивает несущую способность, а графит снижает трение и помогает противостоять заеданию. Такое сочетание рассматривают для самосмазывающихся материалов и режимов, где возможно кратковременное голодание по смазке. Однако это не означает, что бронзографит во всех случаях заменяет полноценную жидкую смазку.
К свойствам антифрикционных материалов относят не только низкое трение. Для выбора важны износостойкость, стойкость к заеданию и стабильность поведения при изменении влажности и температуры. Поэтому два образца нельзя ранжировать по одному числу, если один показывает меньший коэффициент трения, но быстрее изнашивается или хуже переносит выбранную среду.
Отдельно важно учитывать, что поведение графита зависит от атмосферы. Он работает как твердая смазка при наличии адсорбированной воды, поэтому изменение влажности может повлиять на результат даже при неизменных нагрузке и скорости. В вакууме коэффициент трения графита может быть выше, чем в сухом воздухе при комнатных условиях.
Для бронзографита в водосмазываемом скольжении отмечено улучшение износостойкости при содержании графита 8% по сравнению с сухим режимом. Это наблюдение нельзя трактовать как универсальную рекомендацию по составу: оно относится к конкретному сопоставлению режимов, а не устанавливает оптимальную долю графита для любых бронзографитных материалов.
| Параметр выбора | Что оценивают |
|---|---|
| Трение | Коэффициент трения в заданной среде |
| Износ | Изменение поверхностей образца и контртела |
| Стойкость к заеданию | Сохранение работоспособности пары при трении |
| Среда | Влажность, температура и наличие смазки |
Именно совокупность этих показателей помогает понять, подходят ли бронзографитные свойства конкретному узлу. Если материал планируют применять при сухом трении, во влажной среде или при переменной подаче смазки, режимы испытаний должны отражать эти условия. Иначе сравнение даст характеристику только лабораторного сценария, но не позволит уверенно судить о поведении детали в оборудовании.
Методика триботехнических испытаний: что нужно зафиксировать
Методика триботехнических испытаний начинается с описания пары трения и режима.

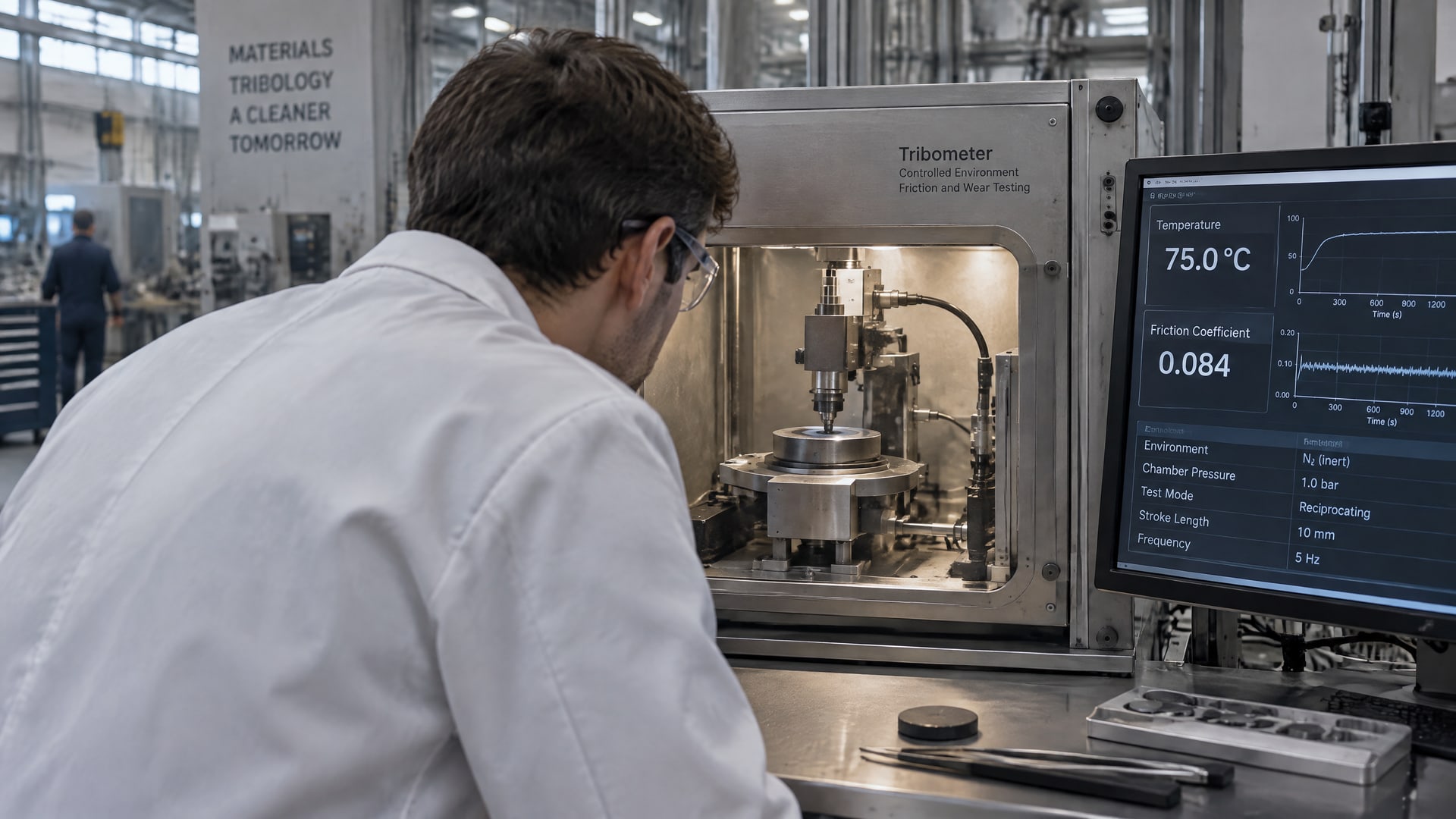

В исследованиях используют схемы pin-on-disc, face-to-face и 3-ball-on-disc, а также трибометры общего назначения. Выбранная схема влияет на контакт и условия испытания, поэтому значения, полученные разными методами, нельзя автоматически сопоставлять как результаты одного теста.
Для сравнения двух образцов задают одинаковые условия:
нагрузку;
скорость скольжения;
путь трения;
материал и состояние контртела;
температуру и влажность;
смазочную среду или сухой режим;
схему испытания.
Если хотя бы один параметр отличается, разницу результатов нельзя уверенно связать только с материалом. Особенно важна влажность: при наличии адсорбированной воды графит может работать как твердая смазка, а в вакууме его коэффициент трения способен возрастать до 0,4-0,5. Поэтому в протоколе следует фиксировать не только температуру, но и атмосферу, в которой проходило испытание.
В доступных данных не назван универсальный номер ГОСТ или ISO для всех испытаний бронзографитных материалов. Стандарт подбирают с учетом типа изделия и конкретного метода. Если в отрасли нормированы материал бронзовой основы, испытание на трение и износ или условия смазки, эти требования нужно указывать отдельно, не подменяя ими описание фактического режима.
Совет инженера

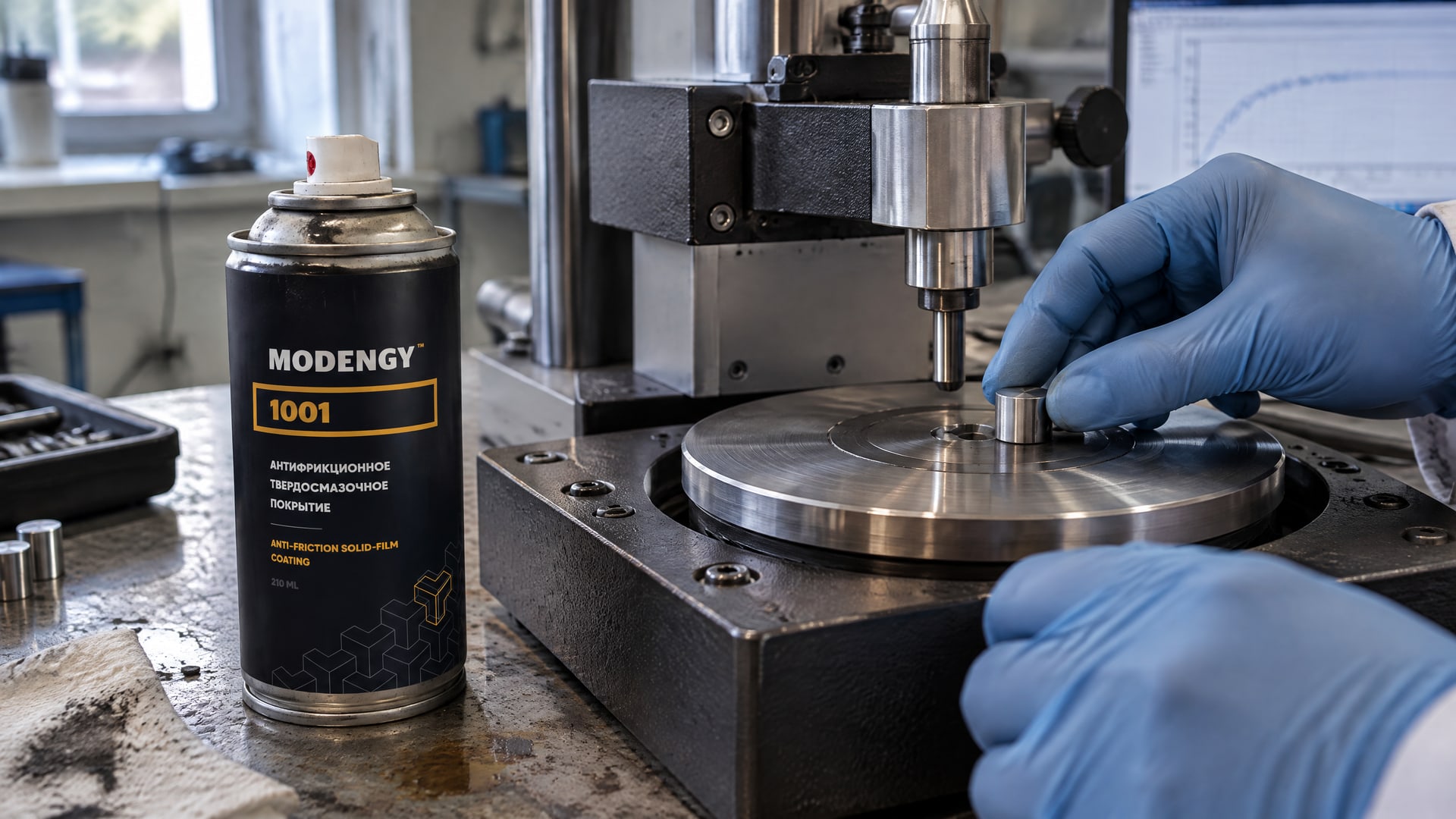

Сценарий: нужно сопоставить бронзографитный образец с антифрикционным покрытием, содержащим графит. Что включить в программу: провести испытания MODENGY 1001 как отдельного образца покрытия на основе дисульфида молибдена и графита, не смешивая его результаты с характеристиками объемного бронзографитного материала. Для обоих вариантов зафиксировать одинаковые параметры испытания. Итог: сравнение покажет поведение разных классов материалов в заданной паре трения, но не позволит приравнять покрытие к бронзографиту.
Такой подход помогает избежать некорректного вывода, будто одно число характеризует материал вне зависимости от метода. В протоколе также следует описать, какой показатель считали основным и как оценивали износ. Если исследуется стойкость к заеданию, ее фиксируют отдельно, а не выводят только из значения коэффициента трения.
Коэффициент трения графита: влияние среды и температуры
Коэффициент трения графита зависит от атмосферы и температуры.
В сухом воздухе при комнатных условиях он обычно находится в диапазоне 0,1-0,3, а в вакууме может возрастать до 0,4-0,5. Эти значения относятся к графиту и не являются готовой характеристикой бронзографитной детали: матрица, структура материала и условия контакта меняют итоговое поведение пары.
Температурная зависимость также важна. Ниже 100 °C коэффициент трения графита в обзоре оценивается примерно в 0,1. При нагреве до 230 °C он может увеличиваться до диапазона 0,1-0,4 из-за десорбции воды. Поэтому результаты испытаний при комнатной температуре не следует без проверки переносить на горячий узел.
У других графитсодержащих композитов тоже наблюдается зависимость от состава, но их цифры нельзя выдавать за характеристики бронзографита. Например, в эпоксидных системах добавление 10-30 мас.% графита снижало коэффициент трения примерно на 40-50% относительно ненаполненной смолы. При 5 мас.% эффект мог быть слабее и зависел от размера частиц: частицы размером 10 мкм работали лучше, чем 45 мкм. Это пример влияния наполнителя в другой матрице, а не рекомендация по составу бронзографита.
В покрытиях на основе графита и эпоксидной матрицы минимум коэффициента трения находили около 0,32-0,37 в зависимости от содержания графита; при избытке наполнителя трение начинало расти. Эти данные показывают, почему правило «чем больше графита, тем лучше» не универсально. Для бронзографитного материала содержание и распределение графита нужно оценивать в испытании конкретного состава.
При сравнении результатов полезно разделять три вопроса: какой коэффициент трения получен, насколько быстро изнашиваются поверхности и сохраняется ли устойчивость к заеданию. Если среда испытания отличается от эксплуатационной по влажности или температуре, результат следует трактовать именно как характеристику лабораторного режима. Такой порядок помогает избежать чрезмерных выводов по одному параметру.
Как сравнить два антифрикционных материала по результатам испытаний
Чтобы сравнить два антифрикционных материала, сначала проверяют, действительно ли образцы испытывали в одинаковых условиях.
Нужны одинаковые нагрузка и скорость, один путь трения, одно контртело, сопоставимые температура и влажность, а также одинаковая смазочная среда. Сравнение, в котором один образец проверяли в сухом воздухе, а другой во влажной среде, не отвечает на вопрос о том, какой материал лучше.

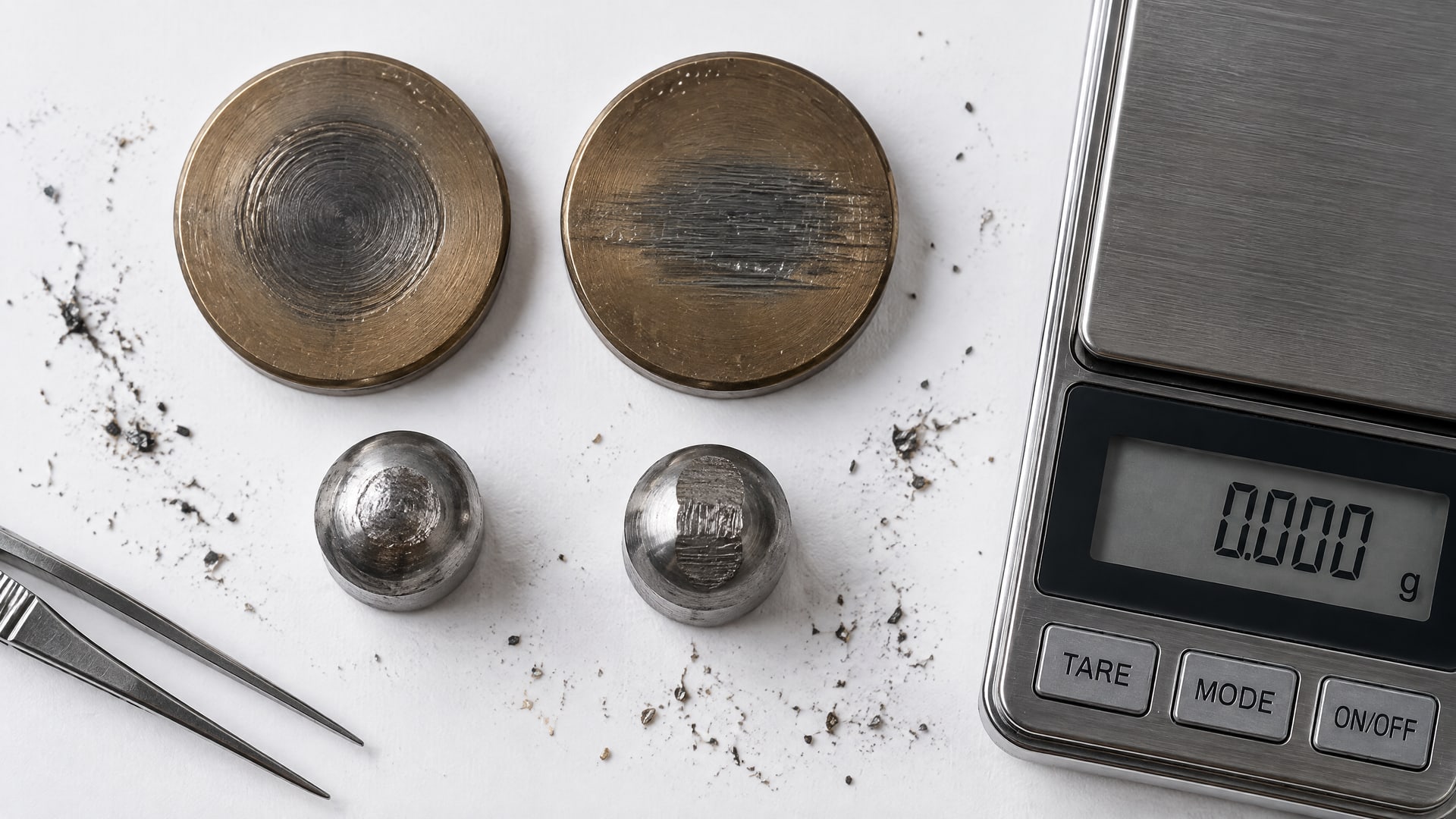

Затем сопоставляют показатели, которые отражают разные стороны работы пары. Коэффициент трения характеризует сопротивление скольжению в заданном режиме. Износ показывает, как изменились контактирующие поверхности. Стойкость к заеданию позволяет оценить поведение материала в условиях, где важно предотвратить схватывание поверхностей. В исследованиях бронзовых систем с графитом отмечено улучшение стойкости к заеданию и снижение трения в сухих условиях, но это не отменяет необходимости проверять конкретную пару.
Удобно свести результаты в общую таблицу:
| Показатель | Образец 1 | Образец 2 |
|---|---|---|
| Схема испытания | Указать в протоколе | Указать в протоколе |
| Нагрузка и скорость | Записать параметры | Записать параметры |
| Контртело и путь трения | Описать одинаково | Описать одинаково |
| Температура, влажность, среда | Зафиксировать условия | Зафиксировать условия |
| Коэффициент трения | Внести результат | Внести результат |
| Износ и стойкость к заеданию | Оценить отдельно | Оценить отдельно |
Таблица не заменяет протокол, а помогает проверить сопоставимость данных. Если испытания проводили по разным схемам, например pin-on-disc и face-to-face, это нужно явно указать. Полученные числа могут описывать поведение каждого образца в его тесте, но прямое ранжирование материалов будет ограничено различием методов.
Для закупщика или инженера итоговый выбор должен опираться на условия узла, а не на минимальное значение коэффициента трения в отдельном эксперименте. Материал с более низким трением не обязательно окажется предпочтительным, если у него выше износ или хуже стойкость к заеданию. Поэтому техническое заключение формулируют вместе с областью применимости: указывают испытанный режим и показатели, на которых основан выбор.
Применение антифрикционных материалов и требования к выбору

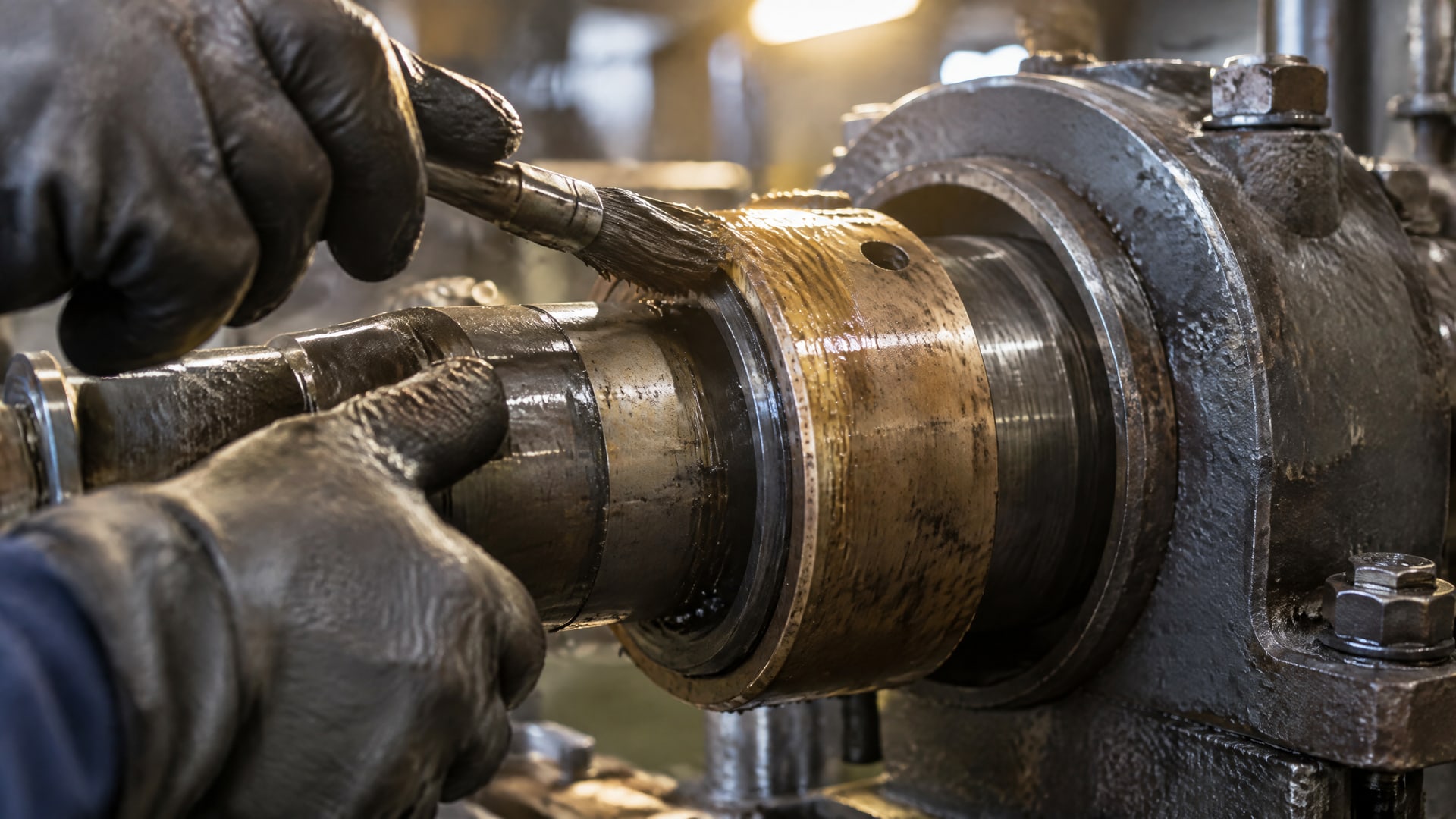

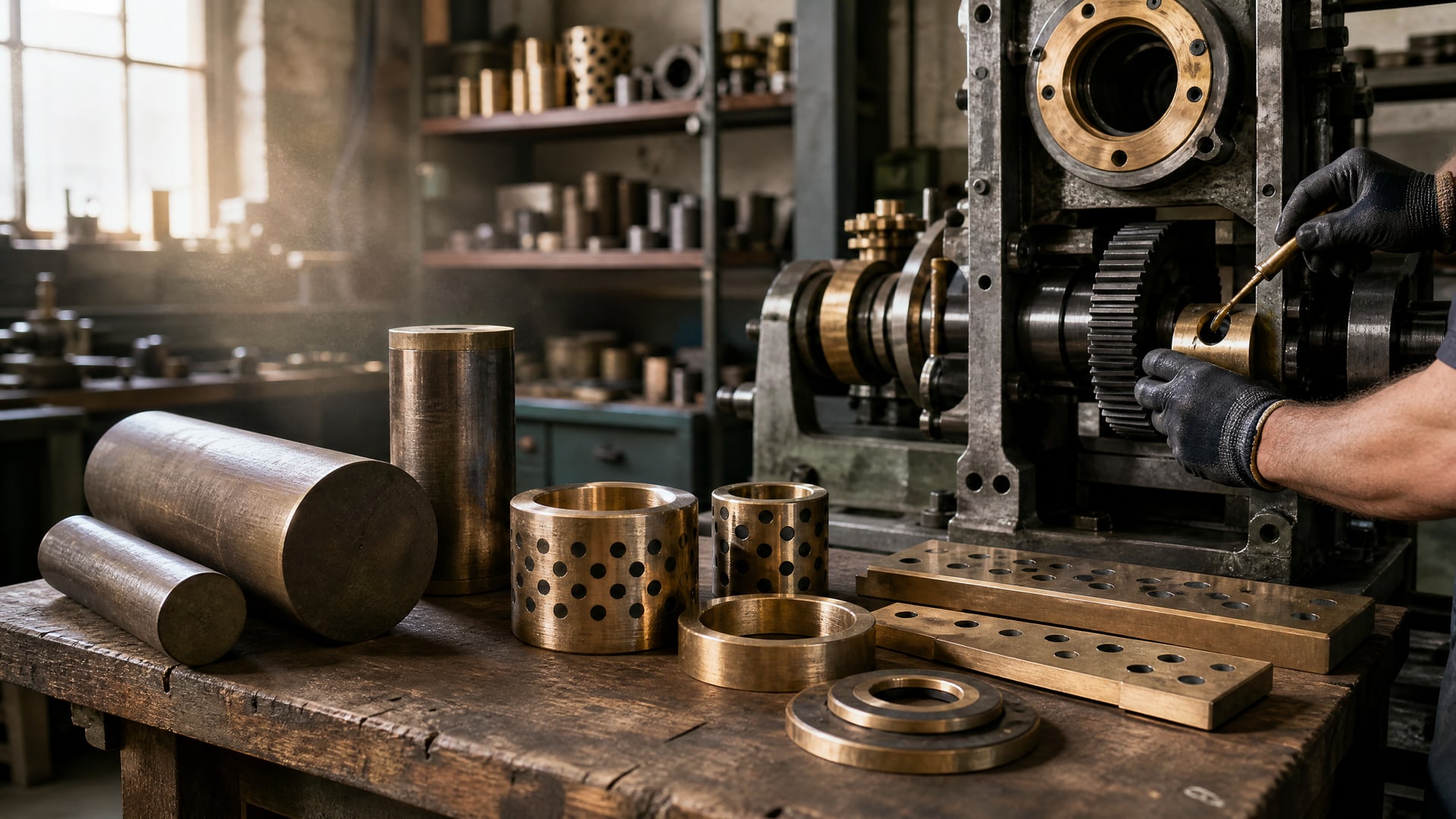

Применение антифрикционных материалов на основе бронзографита рассматривают для узлов скольжения, где нужны несущая способность бронзовой матрицы, снижение трения и устойчивость к заеданию.
Особенно важно учитывать вероятность кратковременного голодания по смазке и фактическую рабочую среду. Бронзографит может быть полезен в таких условиях, но его не следует считать универсальной заменой жидкой смазке.
Основные требования к антифрикционным материалам определяются задачей узла. Инженеру нужно знать, какие нагрузки и скорости возникают, как меняются температура и влажность, предусмотрена ли смазка и какие последствия имеет износ. Если графит работает в среде с адсорбированной водой, изменение влажности способно повлиять на трение. В вакууме коэффициент трения графита может достигать 0,4-0,5, поэтому среду нельзя исключать из технического задания на испытание.
Не следует выбирать состав только по доле графита. Для других графитсодержащих композитов показано, что эффект зависит от концентрации наполнителя и размера частиц: в эпоксидных системах результат при 5 мас.% мог быть слабее, а диапазон 10-30 мас.% сопровождался снижением трения примерно на 40-50%. Эти цифры не задают состав бронзографита, но подтверждают важность проверки конкретной рецептуры. В графит-эпоксидных покрытиях при избытке наполнителя трение, напротив, начинало расти.
Перед выбором материала полезно сверить техническое задание с результатами испытаний:
совпадают ли испытательная среда и условия эксплуатации;
учитывает ли программа нагрузки, скорость и контртело;
оценивают ли износ и стойкость к заеданию наряду с трением;
относятся ли использованные численные данные именно к бронзографиту, а не к другой матрице.
Если прямых данных по конкретному составу недостаточно, решение принимают через сравнительное испытание образцов в условиях, близких к работе узла. Результаты для эпоксидных композитов и покрытий помогают понять влияние графита, но не подменяют проверку бронзографитной детали. Это разграничение особенно важно при составлении спецификации и при выборе материала для серийного применения.
Часто задаваемые вопросы
Какие свойства бронзографита важны для узлов скольжения?
Бронзовая матрица обеспечивает несущую способность, а графит способствует снижению трения и повышению стойкости к заеданию. При выборе также оценивают износостойкость и устойчивость к изменению влажности и температуры. Эти показатели проверяют в условиях, близких к рабочему режиму узла, поскольку одна характеристика не описывает поведение материала полностью.
Можно ли сравнить два антифрикционных материала только по коэффициенту трения?
Нет. Коэффициент трения нужно рассматривать вместе с износом и стойкостью к заеданию. Кроме того, сравнение имеет смысл, только если образцы испытали при одинаковых нагрузке, скорости, температуре, влажности, на одном контртеле и в одной среде. При различии условий нельзя уверенно связать результат только с материалом.
Почему графит не всегда снижает трение?
Работа графита зависит от среды и температуры. При наличии адсорбированной воды он может действовать как твердая смазка, но в вакууме коэффициент трения может повышаться до 0,4-0,5. При нагреве до 230 °C он также может увеличиваться до диапазона 0,1-0,4 из-за десорбции воды.
Подходит ли бронзографит для сухого трения?
Бронзографит может применяться в сухих режимах, а введение графита в бронзовые системы связывают со снижением трения и улучшением стойкости к заеданию. Однако результат зависит от состава, температуры и влажности. Поэтому материал проверяют в условиях, соответствующих узлу, и оценивают не только трение, но также износ и заедание.
Заключение
Сравнительные триботехнические испытания антифрикционных материалов на основе бронзографита дают полезный результат, если образцы проверяют при одинаковых условиях и оценивают коэффициент трения вместе с износом и стойкостью к заеданию. Данные по графиту показывают зависимость от влажности и температуры, а результаты для других композитов нельзя напрямую переносить на бронзографит.
Следующий шаг для инженера - описать рабочую среду и параметры узла, затем составить протокол с одинаковыми нагрузкой, скоростью, контртелом, температурой, влажностью и смазочной средой для всех образцов. В итоговом заключении нужно указать, при каких условиях получен результат и какие показатели стали основанием для выбора.
