Измерение коэффициента трения и интенсивности изнашивания на трибометре по схеме пин-диск проводят в контролируемых условиях: образец-пин скользит по диску, а в ходе испытания оценивают трение и износ пары. Базовый стандарт для этой схемы - ASTM G99-23. Чтобы результаты можно было сопоставлять, в протоколе фиксируют нагрузку, скорость, путь трения, геометрию образцов и условия среды.
Методика полезна инженерам и техническим специалистам при сравнении материалов, покрытий и фрикционных пар. Закупщику она помогает понять, какие параметры испытания запросить у лаборатории и почему одного значения коэффициента трения недостаточно для оценки материала.

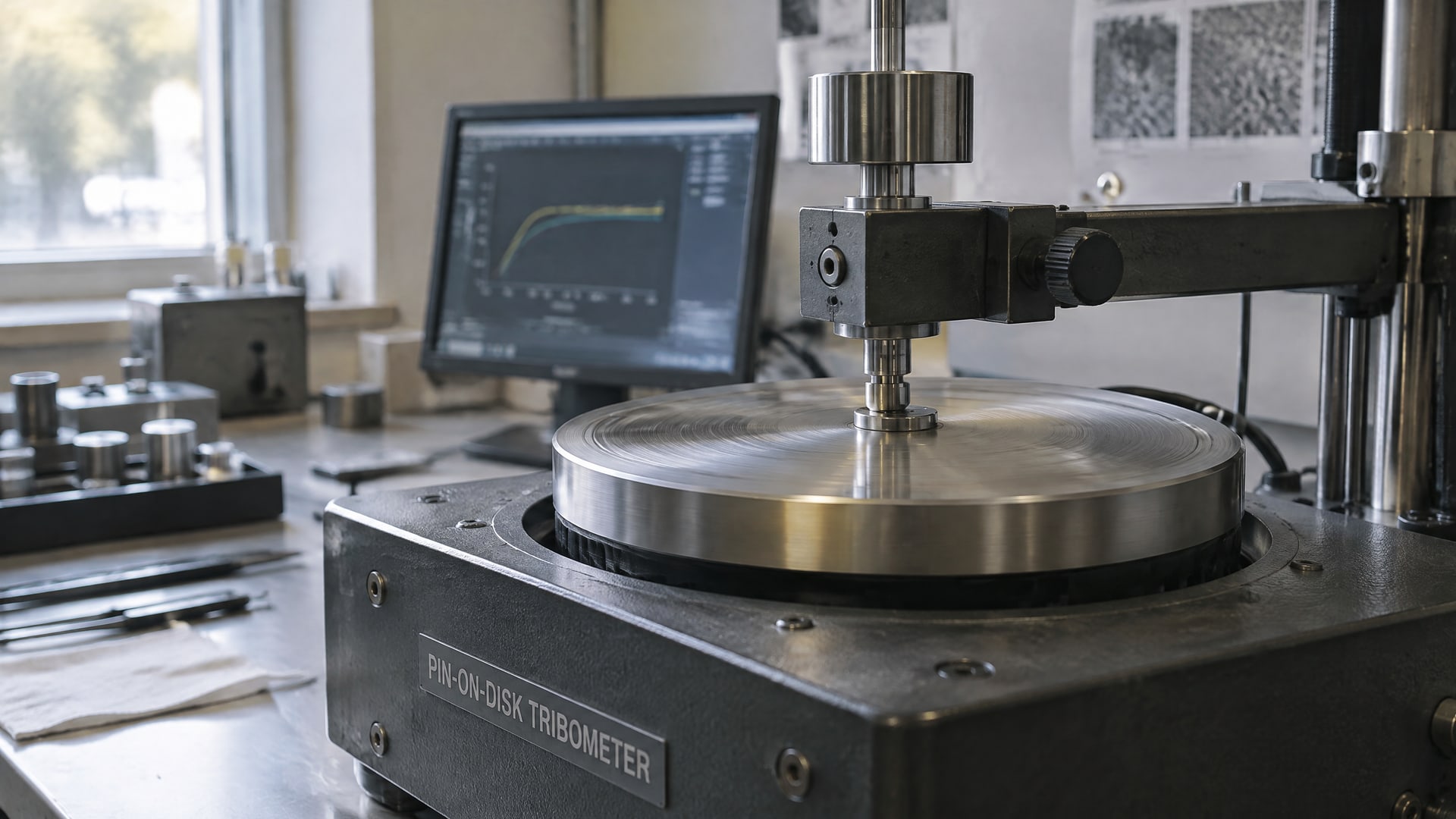

Что измеряет трибометр пин-диск и когда применяют ASTM G99
В схеме пин-диск образцы испытывают парой: пин контактирует с диском при скольжении.
ASTM G99-23 описывает лабораторное определение трения и износа на такой установке; условия контакта в стандарте обозначены как номинально неабразивные. Поэтому метод подходит для сравнительной оценки пар материалов, если режим испытания и конфигурацию образцов задают и описывают в протоколе.
Трибометр регистрирует изменение трения в ходе испытания, а оценка износа дает отдельную характеристику поведения материалов. Для анализа важно не подменять один показатель другим. Материал может показывать низкий коэффициент трения, но при этом иметь повышенный износ; именно поэтому в триботехническом испытании рассматривают оба результата и стабильность режима.
Схему выбирают под исследовательскую задачу, а не только по доступности оборудования. Если требуется сопоставить несколько материалов, покрытий или условий, испытания проводят при зафиксированных параметрах. При этом результат относится к конкретной паре и условиям контакта, а не автоматически ко всем узлам, в которых применяют эти материалы.
При подготовке задания лаборатории стоит обозначить, что именно нужно сравнить: трение, износ или оба показателя. Также следует уточнить геометрию образцов, параметры нагрузки и движения, условия среды и формат отчета. Это помогает избежать ситуации, когда два результата выглядят сопоставимыми по названию метода, но получены при разных настройках.
Методика триботехнических испытаний: параметры и подготовка
Воспроизводимость зависит от того, насколько точно заданы и соблюдены параметры испытания.
В рекомендациях по применению ASTM G99 для сравнения результатов между лабораториями выделяют нагрузку, скорость, путь трения, геометрию образцов и условия среды. Если один из этих параметров отличается, различие в результатах нельзя безоговорочно объяснять только свойствами материала.
При проектировании установки и подготовке узла учитывают стабильность частоты вращения и взаимное положение пина и диска. Для угла установки указан допуск ±1°. В описании одной конструкции приводится диапазон диаметра пина 2-10 мм; держатель должен фиксировать пин и позволять задавать разные нагрузки. Эти параметры относятся к конструкции и настройке испытательной системы, поэтому их нужно сверять с применяемой методикой и конфигурацией образцов.
Перед испытанием согласуют, как будут задаваться режимы и какие величины попадут в отчет. Универсальные значения нагрузки или скорости для всех пар материалов в источниках не заданы, поэтому подменять ими условия конкретной задачи не следует. Для корректного сравнения серию образцов испытывают при одинаковых параметрах и документируют любые отличия.
В протоколе полезно отдельно указать:
материал пина и диска, а также их геометрию;
нагрузку, скорость и путь трения;
условия среды;
примененный стандарт и отклонения от его методики;
полученные данные по трению и износу.
Такой перечень упрощает проверку результатов и помогает повторить испытание. Если образцы сравнивают в разных лабораториях, одинаковое название схемы не гарантирует одинаковых условий: важны настройки оборудования и точность позиционирования контакта.
Измерение коэффициента трения скольжения и оценка износа
Измерение коэффициента трения скольжения на трибометре рассматривают в связке с данными об износе и изменении режима во времени.
Одно итоговое значение не показывает, сохранялось ли трение стабильным на протяжении всего испытания. Поэтому при интерпретации результатов изучают не только итоговый показатель, но и ход испытания, если установка предоставляет такие данные.

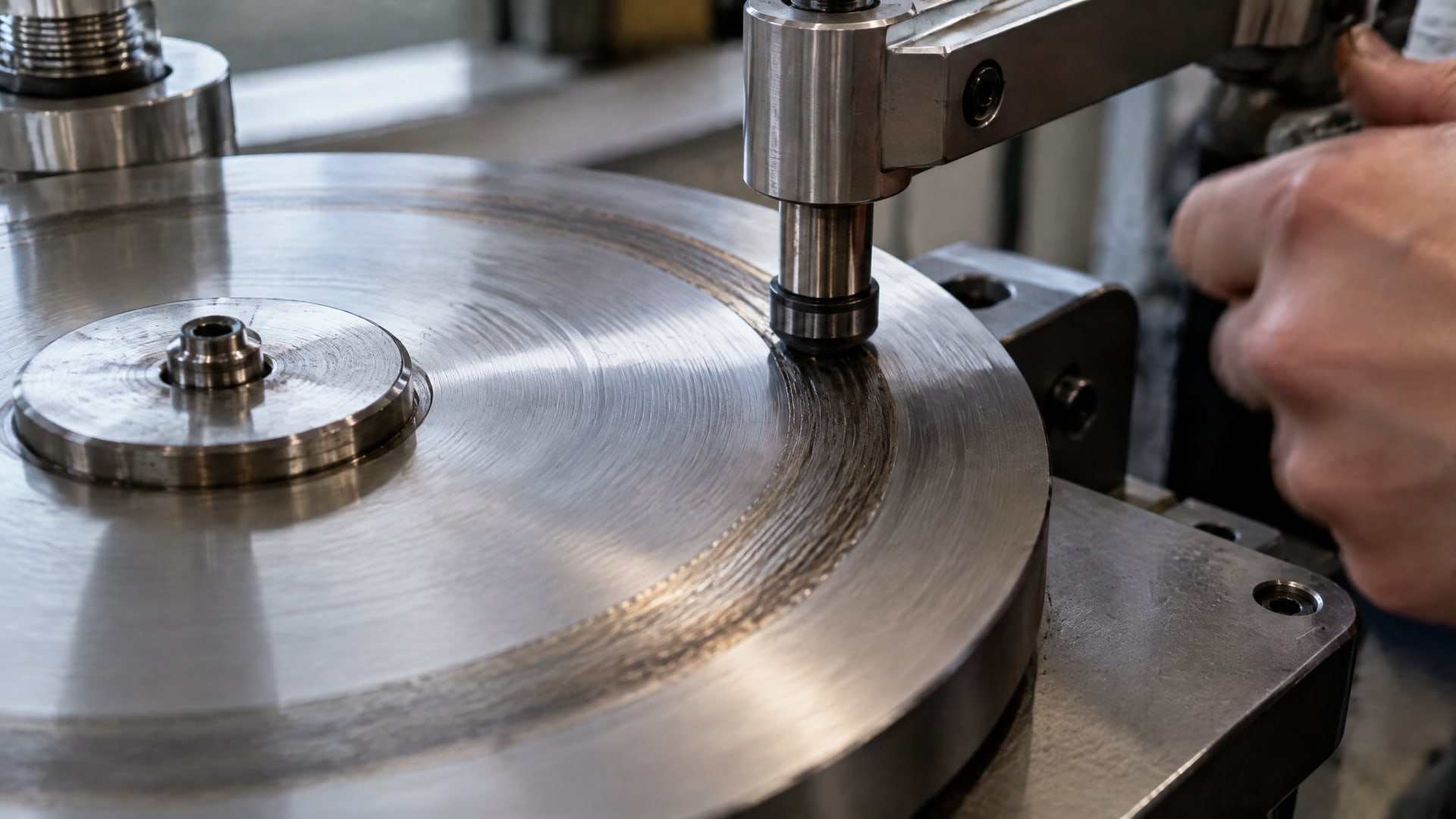

Износ оценивают отдельно от трения. В доступном описании ASTM G99 подтверждены измерение износа и трения, но конкретный способ количественной оценки износа зависит от применяемой процедуры. Лаборатория должна указать, каким способом получен результат и в каких единицах он представлен. Без этой информации значения из разных отчетов могут оказаться несопоставимыми.
Интенсивность изнашивания в рамках сравнения нельзя трактовать как синоним коэффициента трения. Это отдельная характеристика поведения пары материалов. При разборе отчета проверьте, что для сравниваемых образцов совпадают нагрузка, скорость, путь трения, геометрия и среда, а показатель износа определен одинаковым способом.
Запросы о силе трения и коэффициенте трения часто смешивают эти понятия. В отчете лаборатории важно видеть, какой именно параметр измерен и как он связан с результатами испытания. Если задача связана с ресурсом узла, инженерной группе стоит оценивать результаты в совокупности, а не выбирать материал исключительно по минимальному значению трения.
Графит: как структура и пропитка влияют на характеристики
Антифрикционные характеристики графита зависят от структуры и пропитки материала.
В одном исследовании металлически пропитанный графит показал средний коэффициент трения около 0,165 при 25 °C и более стабильный режим, чем смоляно-пропитанный и непропитанный графит. Это результат конкретного сравнения, а не универсальное значение для всех графитовых материалов.
В другом сравнении для пропитанного графита указано снижение коэффициента трения относительно непропитанного на 30% при 20 °C и на 68% при 160 °C. Эти данные показывают, почему в протоколе важно указывать тип материала и наличие пропитки. Если сравнивать образцы только по названию «графит», различия в составе могут затруднить интерпретацию результатов.
Графитовые материалы применяют в механических уплотнениях, подшипниках и электрических контактах. Для выбора материала испытание на пин-диск помогает сопоставить поведение конкретной пары в заданных условиях, но не заменяет анализа условий эксплуатации. При подготовке серии необходимо отделять влияние пропитки от влияния температуры и других параметров испытания.
Совет инженера

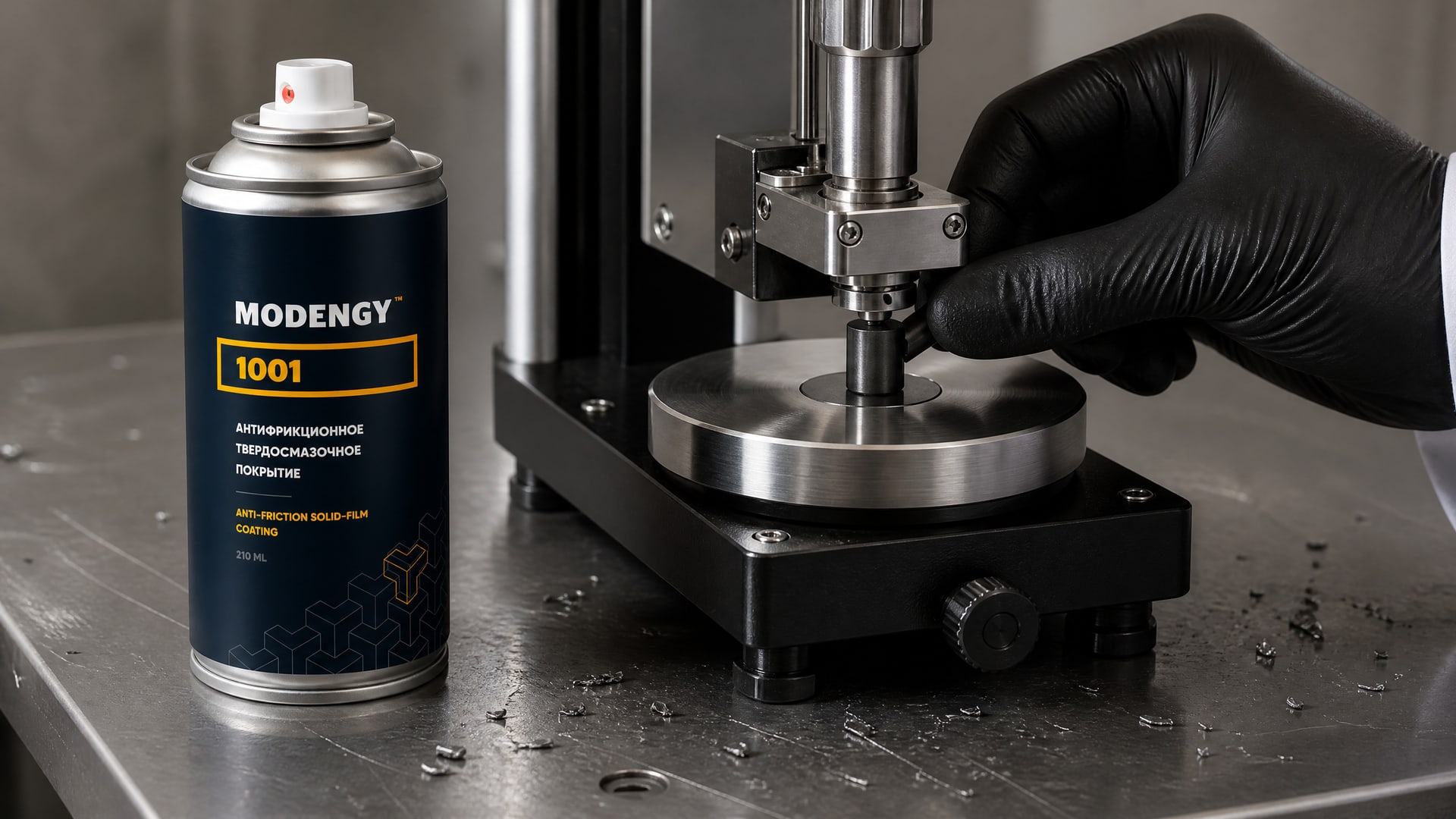

Сценарий: нужно сравнить твердосмазочное покрытие с другими решениями по трению и износу. Что сделали: включили MODENGY 1001 в матрицу испытаний на пин-диск и зафиксировали режим, геометрию образцов и условия среды. Итог: покрытие оценивают по данным конкретного испытания, не перенося характеристики из одного режима на все условия эксплуатации.

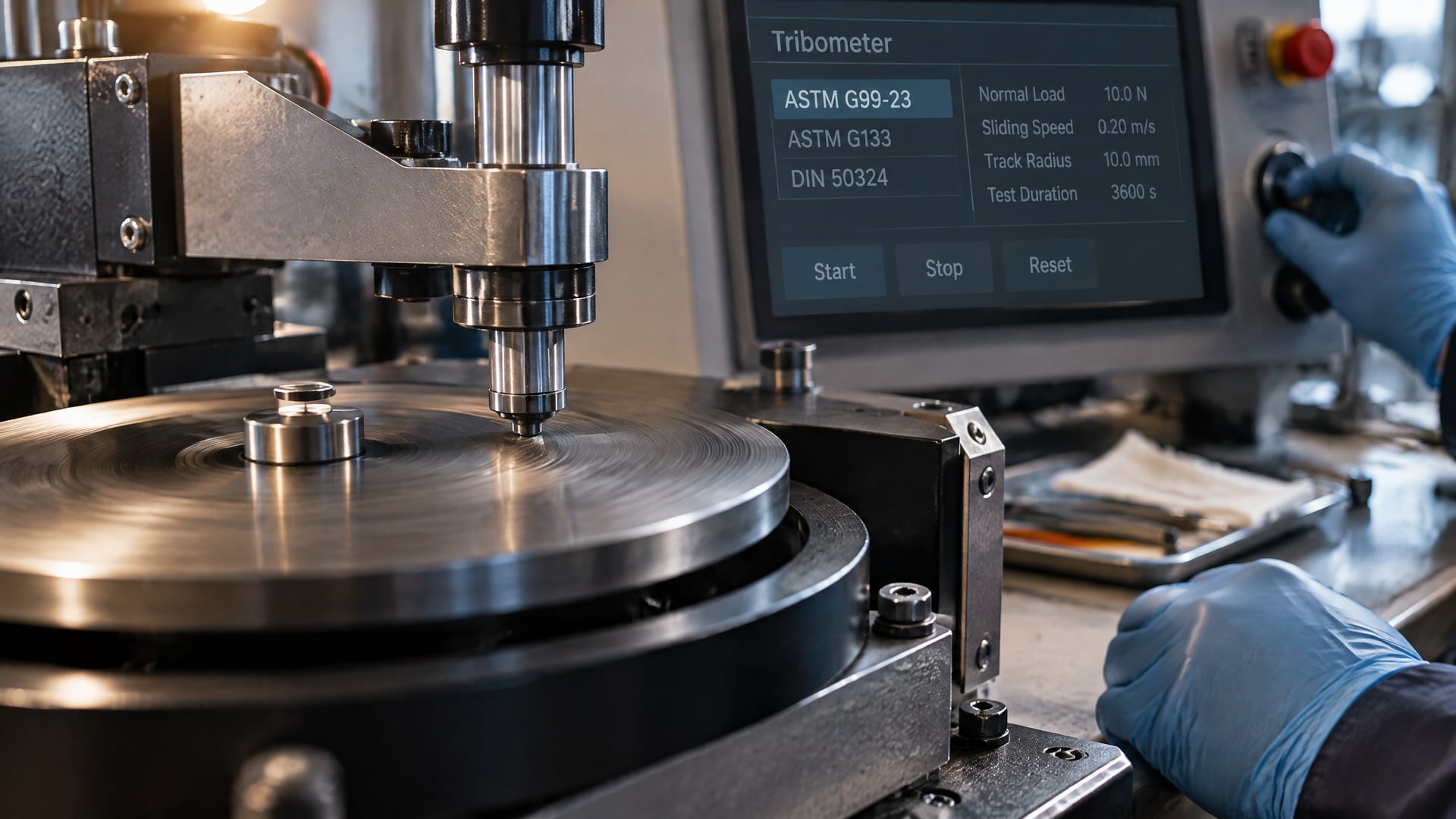

Как сопоставлять результаты разных стандартов
Для испытаний по схеме pin-on-disk базовым ориентиром служит ASTM G99-23.
ASTM G133 и DIN 50324 упоминаются как родственные стандарты триботехнических испытаний; ISO 7148 и ISO 19291 относятся к испытаниям трения и износа подшипников скольжения и трибологических покрытий. Наличие нескольких стандартов не означает, что результаты по ним взаимозаменяемы.
Отдельно следует различать пин-диск, линейное возвратно-поступательное испытание и испытания на установках SRV. Для этих схем различаются характер контакта и условия нагружения. Поэтому результаты сравнивают в пределах одной схемы или сопровождают пояснением, если методы различаются.
Для смазок также применяются отдельные методики. ASTM D5707 связан с оценкой трения и износа смазок при высокочастотном линейном осциллировании, а не с пин-диск испытанием. Если в задаче требуется оценить смазочный материал, выбор стандарта должен соответствовать используемой схеме и цели испытания.
При передаче отчета между лабораторией, инженерной службой и закупщиком важно сохранить не только итоговые показатели, но и описание условий. Проверьте, что указаны стандарт, геометрия пары, нагрузка, скорость, путь трения и среда. Если эти сведения отсутствуют, запросите уточнение до того, как использовать результаты для выбора материала или покрытия.
Часто задаваемые вопросы
Какой стандарт используют для испытания на трибометре пин-диск?
Для лабораторного определения трения и износа при скольжении на установке pin-on-disk базовым ориентиром служит ASTM G99-23. Стандарт описывает испытание пары образцов в номинально неабразивных условиях. В отчете следует указывать не только стандарт, но и фактические параметры испытания.
Почему низкий коэффициент трения не означает низкий износ?
Трение и износ характеризуют разные стороны поведения пары материалов. В триботехнических испытаниях их анализируют отдельно, поскольку низкое значение коэффициента трения не гарантирует малого износа. Для инженерного выбора также важна стабильность режима на протяжении испытания.
Можно ли напрямую сравнить pin-on-disk и испытания SRV?
Напрямую сравнивать такие результаты нельзя без оговорок. У схем различаются характер контакта и условия нагружения, а для испытаний применяют разные стандарты. Сопоставление корректнее проводить внутри одной методики; при сравнении разных схем нужно явно описывать ограничения такого анализа.
Заключение
Измерение коэффициента трения на трибометре по схеме пин-диск дает результат, полезный для сравнения материалов при заданных условиях. Для полноценной оценки учитывают не только трение, но и износ, стабильность режима и параметры испытания. ASTM G99-23 служит базовым ориентиром для этой схемы, но сопоставимость зависит от того, насколько полно описан протокол.
Следующий шаг для инженера или закупщика - передать лаборатории задачу с указанием сравниваемых материалов, требуемых показателей и условий испытания. В отчете проверьте наличие нагрузки, скорости, пути трения, геометрии образцов, среды и метода оценки износа: без этих данных использовать результаты для выбора пары материалов сложнее.
