Запаечные кольца - критичный узел упаковочных машин, который контактирует с полимерной пленкой при температурах до 350 °C. Без защитного покрытия пленка липнет к металлической поверхности, приводя к браку продукции, простоям оборудования и переделкам целых партий. Задача импортозамещения здесь решается не через поиск нового материала основания кольца, а через освоение технологии нанесения антипригарных твердосмазочных покрытий - слоя толщиной примерно 0,005 мм, который предотвращает налипание без нарушения рабочей геометрии детали.
Статья раскрывает, какие покрытия работают на практике, на какие параметры смотреть при выборе, как организовать восстановление износившихся запаечных элементов и какие требования предъявляют производители упаковочного оборудования к материалам. Текст адресован инженерам, технологам и закупщикам, которые либо проектируют собственное упаковочное оборудование, либо обслуживают и ремонтируют существующие линии.
Почему налипание пленки - типовая проблема упаковочных машин

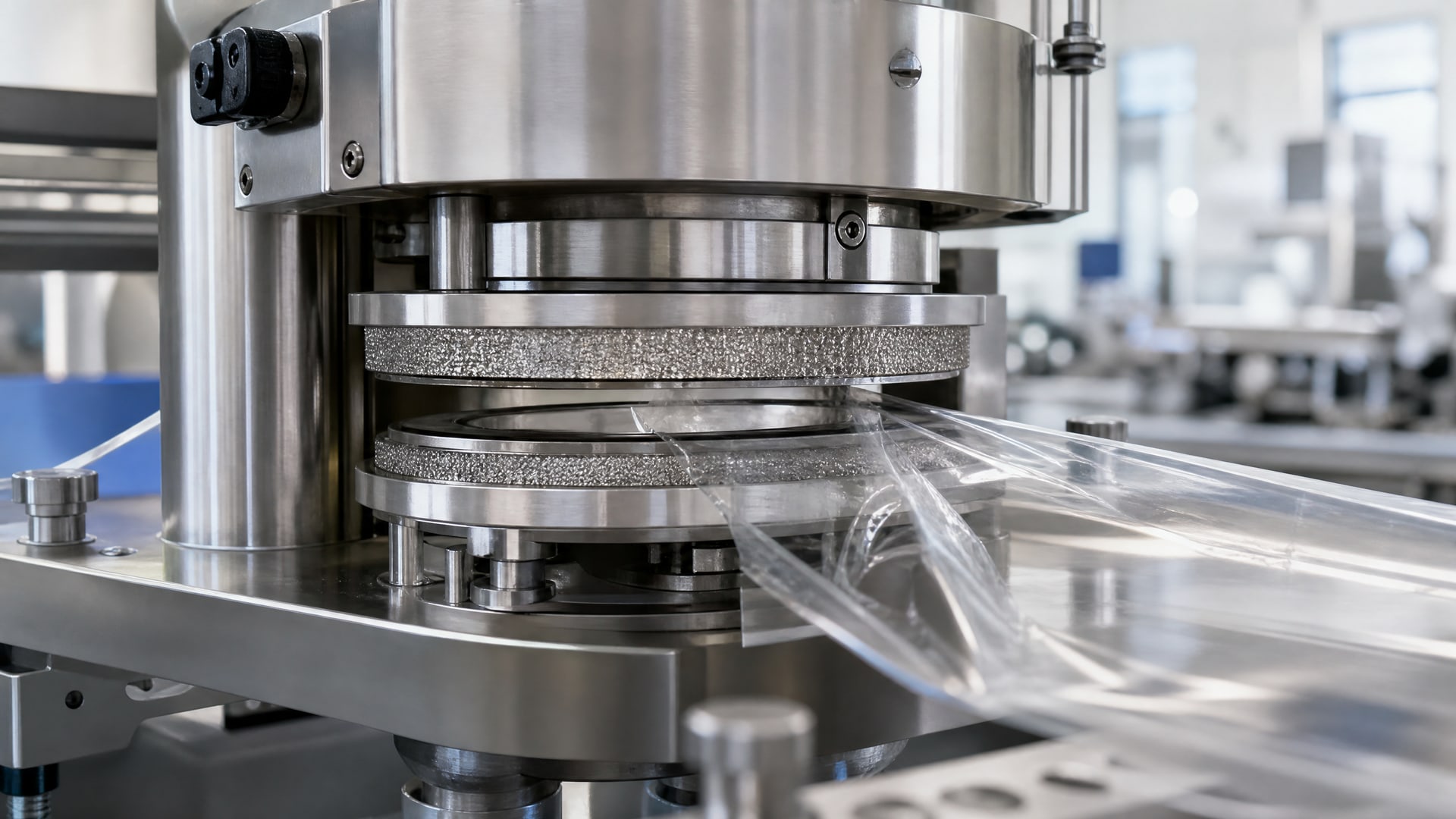

На запаечных узлах пленка движется с линейной скоростью до 60–80 м/мин, температура контактной поверхности поднимается до 280–350 °C.
При таких условиях полимер размягчается и приклеивается к грубой стальной или чугунной поверхности кольца или матрицы. Результат - полосы и следы на пленке, перекосы швов, разрывы материала и остановки производства для чистки оборудования.
Типовой цикл: включение линии, первые 5–10 минут работы идут нормально, потом на кольце нарастает налет расплавленного полимера, скорость чистки вручную или щеткой растет, пока оборудование не встанет окончательно. За смену может потеряться 10–20 % производительности.
Механическое удаление налета (соскабливание, абразивная обработка) приводит к появлению микротрещин в материале кольца, и со временем деталь приходит в негодность. Это создает мотивацию для закупщиков и технологов искать долгосрочное решение - антипригарное покрытие, которое не требует переделки конструкции, но кардинально меняет взаимодействие пленки с поверхностью.
Что такое антипригарные твердосмазочные покрытия и чем они отличаются от смазки
Первое заблуждение закупщиков: думать, что антипригарное покрытие - это просто смазка, нанесенная тонким слоем.
На деле это разные механизмы защиты.
Смазка (например, пластичная) создает жидкую или полутвердую пленку, которая текучая и требует регулярного пополнения. Она растекается под нагревом, вымывается моющими средствами и не может удержаться на вертикальной или горячей поверхности без постоянного обслуживания.
Твердосмазочное антипригарное покрытие - это твердый, несмываемый слой на основе политетрафторэтилена (PTFE) с добавлением дополнительных компонентов (углеродные наполнители, керамика, металлические пигменты). Покрытие химически связывается с основным материалом детали, не требует пополнения, не стекает при нагреве, не смывается водой или моющими растворами. Его коэффициент трения примерно в 3–5 раз ниже, чем у голого металла, что предотвращает налипание полимера.
Покрытие носит название на основе материала: «PTFE-покрытие», «фторполимерное покрытие», «антиадгезионное твердосмазочное покрытие» - это синонимы в контексте запаечных узлов.
Типовые параметры и режимы нанесения антипригарных покрытий
Толщина слоя и методы нанесения
Оптимальная толщина покрытия для запаечных колец - от 0,003 до 0,010 мм. При толщине менее 0,003 мм покрытие быстро изнашивается и теряет антипригарные свойства. При толщине более 0,010 мм начинают проявляться проблемы с геометрией посадки: кольцо становится чуть больше в диаметре, что может привести к затрудненной установке или нарушению усилия прижима.
Наиболее распространенный метод для тонкого равномерного слоя - dip-spin (погружение с центрифугированием). Кольцо кратко погружается в жидкий состав, затем на центрифуге удаляются излишки. Это обеспечивает толщину около 0,005 мм с очень высокой равномерностью.
Альтернативный метод - напыление (HVOF, плазменное, газотермическое), но он требует специального оборудования и чаще применяется при восстановлении крупных деталей (запаечные матрицы, ножи).
Температурные режимы отверждения
После нанесения покрытие отверждается в печи. Типовые параметры:
200 °C, 20 минут - для быстрого цикла на линии восстановления запаечных элементов;
200 °C, 40 минут - для более глубокой полимеризации и максимальной износостойкости.
Некоторые составы требуют постепенного нагрева (рампа 2–3 °C в минуту) и постепенного охлаждения, чтобы избежать термических напряжений в покрытии. Все эти параметры указываются техническим паспортом (TDS) конкретного материала.
Скорость отверждения критична для производства: если цикл короче, можно вести восстановление колец и матриц прямо в цехе, не передавая детали в сторонние лаборатории.
Требования к стойкости: температура, химия, механический износ
Температурный диапазон
Запаечные кольца работают в диапазоне от комнатной температуры (при холодном пуске) до 350 °C в пиковом режиме. Покрытие не должно размягчаться, расслаиваться или терять адгезию при таких скачках.
PTFE сохраняет твердость до 260–280 °C; при более высоких температурах требуются модифицированные составы с керамическими наполнителями или специальными смолами. В документации по оборудованию для упаковочных машин часто указывается, что антипригарное покрытие должно работать «минимум до 350 °C без потери функциональности», и это означает именно модифицированные системы, а не чистый PTFE.
Устойчивость к моющим и дезинфицирующим средствам
Машины на пищевых производствах регулярно моют - иногда ежедневно - горячей водой, щелочными и кислотными растворами. Покрытие на запаечном кольце не должно отслаиваться, пузыриться или терять адгезию от такой обработки.
Качественные антипригарные покрытия демонстрируют химическую стойкость к pH 3–11 (от кислот до щелочей) при температуре мойки до 80 °C. Это проверяется по стандартным тестам: образец опускается в раствор на несколько часов, затем проверяется прочность адгезии.
Механический износ и переиспользование
При работе запаечного кольца под нагрузкой (прижим к пленке, вибрация) покрытие постепенно изнашивается. В динамических условиях слой толщиной 0,005 мм может обеспечить ресурс от 6 месяцев до 2 лет в зависимости от интенсивности работы, скорости линии и типа пленки.
Это означает, что антипригарное покрытие - не вечное решение, а технологический инструмент с определенным ресурсом. Износ ускоряется, если на запаечный узел попадают абразивные частицы (грязь, микротрещины в пленке) или если кольцо имеет микродефекты, которые становятся очагами расслаивания покрытия.
Пищевое производство: требования к контакту с пищей
Для упаковочных машин, которые работают с влажными салфетками, пищевыми пленками или салатами в лотках, запаечные кольца потенциально могут контактировать с пищей - прямо или опосредованно (через пленку, которая потом контактирует с едой).
Это создает необходимость в подтверждении пригодности покрытия.
В международной практике используются стандарты FDA 21 CFR 175.300 (для компонентов, которые прямо касаются пищи) и FDA 21 CFR 177.1520 (для фторполимерных материалов). В России производители ориентируются на техническое описание и спецификацию материала, которая должна содержать информацию о его безопасности для пищевого применения.
На практике это означает:
Покрытие не должно содержать вредных веществ, которые могут мигрировать в пищу при нагреве.
Материал должен быть инертным по отношению к жирам, органическим кислотам и водной среде.
Производитель покрытия предоставляет декларацию о соответствии или сертификат, подтверждающий пригодность к пищевому контакту.
Для упаковочных машин, работающих с непищевыми материалами (промышленные пленки, пленка для электроники, текстиль), такие ограничения не действуют, и выбор покрытия становится проще - ориентируются только на температурный диапазон и химическую стойкость.
Восстановление запаечных колец и экономика локальной переделки
Изношенное кольцо - это не всегда повод для замены на новую импортную деталь.
Если основание (базовый материал) колца еще целое, без трещин и глубоких раковин, можно нанести новое антипригарное покрытие.
Процесс восстановления
Механическая подготовка: старое покрытие удаляется методом микропескоструя, шлифовки или химического снятия. Поверхность должна быть чистой, сухой, без оксидов.
Контроль геометрии: измеряется диаметр, посадочные размеры, чтобы убедиться, что кольцо еще пригодно для дальнейшей работы.
Нанесение покрытия: одним из методов (dip-spin, напыление, кисть для мелких партий).
Отверждение: цикл в печи согласно техпаспорту состава.
Финальный контроль: проверка адгезии покрытия, толщины, отсутствия дефектов.
Весь процесс на небольших производствах можно организовать в собственном цехе за 1–2 дня, что значительно быстрее, чем ждать новую деталь из-за границы.
Экономический расчет
Новое импортное запаечное кольцо среднего размера стоит в пределах 50–200 евро в зависимости от сложности. Восстановление того же кольца (материалы для подготовки, покрытие, энергия, труд) обходится примерно в 5–20 евро за деталь при условии обработки партией из 10–20 колец. Экономия получается в 3–10 раз.
Кроме того, восстановление в собственном цехе исключает поставочные риски: не нужно ждать таможни, согласовывать логистику, хранить запасные детали. Кольцо изнашивается - за выходные его восстанавливают, и машина снова на линии.
Это один из механизмов импортозамещения в упаковочной отрасли: не создание принципиально новой детали, а освоение технологий, которые продлевают ресурс существующих запасных частей.
Выбор и подбор антипригарного покрытия: ключевые критерии
При выборе покрытия нужно ответить на несколько вопросов.
Какой материал налипает? Пленка полиэтиленовая, полипропиленовая, поливинилхлоридная или что-то специальное? Разные полимеры налипают с разной интенсивностью; это влияет на выбор состава покрытия и его модификации.
Какой режим температуры? От этого зависит, подходит ли обычное PTFE-покрытие или нужна высокотемпературная модификация. Если аппарат работает при 280 °C и выше, нужно обратить внимание на наличие керамических наполнителей в составе.
Будет ли контакт с пищей или агрессивной химией? От этого зависит, нужна ли сертификация по пищевому контакту и какова требуемая устойчивость к моющим средствам.
Какая партия деталей? Если это разовое восстановление 2–3 колец, метод может быть ручным или щеткой. Если это регулярное восстановление 50–100 деталей в месяц, имеет смысл инвестировать в dip-spin установку или договориться с подрядчиком на регулярные услуги.
Кто будет наносить покрытие? Если в компании нет опыта, логично обратиться к специализированному подрядчику (мастерская по восстановлению деталей, центр газотермического напыления), уточнив у них опыт работы с запаечными узлами упаковочных машин.
При выборе подрядчика важно уточнить:
Какой метод нанесения он использует (dip-spin, напыление, кисть).
Какой состав и какого производителя (информация для проверки совместимости с вашим оборудованием).
Какие режимы отверждения он применяет и как он контролирует толщину слоя.
Есть ли у него примеры работ на упаковочном оборудовании и отзывы от клиентов.
Российские и СНГ-производители антипригарных покрытий для упаковочной техники
На российском рынке есть несколько специализированных разработок твердосмазочных покрытий, которые позиционируются для запаечных узлов.
Они изготавливаются на основе отечественных или локализованных компонентов, что упрощает логистику и снижает стоимость.
Многие из этих составов прошли испытания на лабораторных установках и на промышленных линиях упаковочных машин среднего тоннажа (линии 50–200 упак./мин). Они обеспечивают работу при температуре до 350 °C, устойчивы к щелочным и кислотным средам, и режимы отверждения подобраны так, чтобы можно было вести восстановление в цеховых условиях с использованием стандартной лабораторной печи.
Применение отечественных составов снижает зависимость от импорта и ускоряет логистику ремонта. Если раньше закупщик искал покрытие за границей и ждал доставку в течение 4–8 недель, то теперь можно заказать материал и провести восстановление деталей за несколько дней.
Для запаечных узлов, работающих при высокой нагрузке и частой мойке, рекомендуется выбирать составы с подтвержденной стойкостью к термоциклированию (циклы нагрева-охлаждения без расслаивания) и химической стойкостью по ГОСТ или ISO.
Конкретный подбор состава нужно согласовать с производителем или поставщиком, передав ему информацию о температурном режиме вашего оборудования, типе пленки, условиях мойки и требованиях к пищевому контакту (если они есть).
Часто задаваемые вопросы
Можно ли наносить антипригарное покрытие на запаечные кольца, которые установлены на машине?
Нет. Покрытие требует высокотемпературного отверждения (200 °C минимум на 20 минут), и соседние пластиковые детали, электроника и смазки могут пострадать. Кольцо нужно снять, отправить на восстановление и установить обратно. Это занимает несколько часов рабочего времени.
Почему PTFE-покрытие изнашивается, если PTFE - такой стойкий материал?
PTFE в статике очень стоек, но в динамических условиях (трение, микроабразия, циклические нагрузки) тонкий слой толщиной 0,005 мм постепенно стирается. Это не означает, что покрытие «некачественное» - это физический процесс износа, присущий любому защитному слою. Именно поэтому рекомендуется регулярно осматривать кольцо и при необходимости восстанавливать покрытие.
Если подрядчик предлагает толщину покрытия 0,02 мм вместо стандартных 0,005 мм, это лучше?
Нет, это хуже. Избыточная толщина искажает геометрию посадки запаечного кольца, может привести к затрудненной установке, нарушению усилия прижима и, как следствие, к неправильной работе запайки. Стандартная толщина 0,003–0,010 мм выбрана именно из расчета на минимальное влияние на размеры.
Подходит ли одно и то же антипригарное покрытие для полиэтиленовой и полипропиленовой пленки?
Подходит в большинстве случаев, но есть нюансы. Полиэтилен более «липкий», полипропилен менее. Для критичных применений (например, высокоскоростные линии, где налипание приводит к 15–20 % браку) имеет смысл провести пробный цикл и убедиться, что покрытие работает как надо. Если проблемы не возникают, можно использовать один состав для обоих типов пленки.
Могу ли я сам наносить покрытие дома или в небольшом сервисе без специального оборудования?
Технически можно нанести покрытие кистью, но равномерность будет низкой, толщина - непредсказуемой, и результат вряд ли будет работать долго. Отверждение требует печи, которая может поддерживать 200 °C стабильно на протяжении 20–40 минут. Если такого оборудования нет, лучше обратиться к подрядчику, который имеет опыт и измерительные инструменты.
Заключение
Антипригарные твердосмазочные покрытия на основе PTFE - это не новинка, но давно зарекомендовавшееся решение для защиты запаечных узлов упаковочных машин. Их использование исключает налипание пленки, предотвращает браки производства и позволяет значительно продлить ресурс оборудования без замены дорогостоящих импортных деталей.
Импортозамещение в этой области осуществляется двумя путями: освоением отечественных составов покрытий, которые не уступают зарубежным по характеристикам, и организацией собственных или региональных центров восстановления запаечных элементов. Типовой цикл восстановления занимает 1–2 дня, экономия составляет 70–90 % по сравнению с покупкой новой детали, и логистика ускоряется в 10–20 раз.
Для начала работы с антипригарными покрытиями рекомендуется: 1) определить параметры своего оборудования (температура работы, тип пленки, требования к контакту с пищей); 2) найти проверенного подрядчика или внутреннего специалиста, готового освоить восстановление запаечных колец; 3) провести пробную переделку 5–10 деталей и оценить результат на линии производства. После первого успешного цикла процесс становится рутинным, и переход с импортных деталей на локальное восстановление происходит плавно.
