Вакуумные насосы требуют специальных масел, которые радикально отличаются от стандартных смазочных материалов. Обычное моторное или компрессорное масло в такой системе быстро окислится, начнет испаряться и загрязнит вакуум летучими компонентами - следствием будут потеря герметичности, деградация уплотнений и отказ оборудования. Главная причина несовместимости кроется в двух факторах: низком давлении насыщенных паров вакуумного масла (характеристика, которой у обычных масел просто нет в паспортах) и его узком фракционном составе, полученном методом вакуумной дистилляции. Эта статья объясняет, почему вакуумная дистилляция - ключевой технологический процесс, а не просто маркетинговый ход, и как выбрать правильное масло для конкретного насоса.
Статья полезна инженерам, техническим специалистам и закупщикам, которые отвечают за надежность оборудования и ищут масло вакуумного насоса, соответствующее реальным условиям его работы.
Почему давление паров - определяющая характеристика
Обычное минеральное масло содержит множество легких углеводородных фракций, которые активно испаряются при температурах выше 150–180 °C.
В атмосферных условиях это не проблема, но в вакууме давление паров резко падает - и масло начинает интенсивно испаряться даже при комнатной температуре. Представьте: капля обычного масла в вакуумной камере при давлении 10⁻⁶ Па и температуре 40 °C постепенно превратится в пар. Это приведет к загрязнению вакуума и образованию масляной пленки на внутренних стенках насоса, что снижает его производительность.
Вакуумное масло, напротив, содержит только фракции с высокой температурой кипения. Для классического ВМ-4 упругость паров не превышает 5,3×10⁻³ Па при 20 °C, что более чем в миллион раз ниже, чем у обычного масла. Такие показатели достигаются именно благодаря вакуумной дистилляции - технологии, которая удаляет легкие компоненты на этапе производства. Результат: масло остается жидким в насосе, не испаряется, и система сохраняет чистоту вакуума.
Кроме того, низкое давление паров напрямую связано с температурой кипения. Для вакуумных масел типичная температура кипения при парциальном давлении 1,33 Па составляет 140–150 °C - это явно выше, чем у обычных масел. Такая разница обеспечивает стабильность работы во всем рабочем диапазоне температур насоса.
Роль вакуумной дистилляции в производстве масла
Вакуумная дистилляция - это ключевой технологический процесс, отделяющий вакуумные масла от всех остальных.
Суть проста: сырое минеральное масло кипятят под вакуумом, при котором требуемые фракции кипят при более низких абсолютных температурах. Это позволяет выделить узкий диапазон углеводородов без их термического разложения.
Для ВМ-4 процесс контролируется жесткими ограничениями фракционного состава: начало перегонки - не ниже 370 °C, а 90 % объема масла перегоняется не выше 515 °C. Такая узкая «окно» - это не случайность. Фракции ниже 370 °C испаряются слишком быстро и загрязняют вакуум. Фракции выше 515 °C накапливаются в насосе, окисляются и превращаются в смолы, которые забивают зазоры между деталями и создают «мертвые зоны» масла.
Благодаря вакуумной дистилляции получается масло с хорошей термостабильностью. Коксуемость ВМ-4 не превышает 0,2 % - это означает, что при 500 °C масло оставляет минимум твердого остатка. Для сравнения: обычные компрессорные масла могут коксоваться на 0,5–1 %. Низкая коксуемость предотвращает образование налета на внутренних поверхностях цилиндров и клапанов вакуумного насоса.
Критические параметры для выбора вакуумного масла
При выборе масла вакуумного насоса нельзя ориентироваться только на ISO VG (класс вязкости).
Необходимо проверить полный набор параметров.
Вязкость и ISO VG
Классы ISO VG 32, 46, 68 и 100 используются для разных типов насосов. VG 32 (вязкость 32 мм²/с при 40 °C) подходит для высокоскоростных ротационных насосов с повышенными требованиями к текучести. VG 68–100 (68–100 мм²/с при 40 °C) чаще применяют в поршневых и ротационно-пластинчатых насосах, где нужна лучшая герметизация зазоров. При 50 °C вязкость ВМ-4 составляет 48–57 мм²/с - это примерно соответствует ISO VG 68.
Температура вспышки и застывания
Температура вспышки вакуумного масла должна быть не ниже 205–215 °C в зависимости от класса. Это гарантирует безопасность при хранении и исключает самовозгорание при аварийной остановке насоса с горячим маслом. Для синтетических PAO-масел VG 32 этот параметр обычно составляет 225 °C, для VG 68-235 °C.
Температура застывания показывает, до какой температуры масло остается текучим при охлаждении. Для ВМ-4 нормируется не выше −15 °C, для синтетических PAO-масел - до −45…−46 °C. Если насос работает в холодном помещении или наружу, синтетика с низкой точкой застывания позволяет избежать необходимости предварительного нагрева масла.
Кислотное число и зольность
Кислотное число (не более 0,1–0,2 мг КОН/г) показывает содержание продуктов окисления. Высокое кислотное число означает, что масло уже деградирует и может корродировать поверхности. Зольность (не более 0,01 %) указывает на содержание минеральных примесей и добавок. Для вакуумных систем высокая зольность нежелательна: зола оседает на стенках и может образовать абразивный слой.
Индекс вязкости
Индекс вязкости (VI) показывает, как вязкость меняется с температурой. Минеральные масла имеют VI около 90–100, синтетические PAO -142–150. Более высокий индекс означает лучшую стабильность вязкости в диапазоне температур. Если насос работает при колебаниях температуры в пределах ±30 °C, PAO-масло будет лучше держать свои свойства.
Таблица сравнения характеристик вакуумных масел
| Параметр | ВМ-4 (минеральное) | PAO ISO VG 32 (синтетическое) | PAO ISO VG 68 (синтетическое) |
|---|---|---|---|
| Вязкость при 40 °C, мм²/с | ≈ 68–100 | 32 | 68 |
| Вязкость при 50 °C, мм²/с | 48–57 | ≈ 28 | ≈ 62 |
| Температура вспышки, °C | ≥ 205 | ≥ 225 | ≥ 235 |
| Температура застывания, °C | ≤ −15 | ≤ −46 | ≤ −45 |
| Индекс вязкости | ≈ 90–100 | 142 | 150 |
| Кислотное число, мг КОН/г | ≤ 0,1 | 0,2 | 0,2 |
| Упругость паров при 20 °C, Па | ≤ 5,3×10⁻³ | - | - |
| Коксуемость, % | ≤ 0,2 | - | - |
| Рекомендуемый насос | Ротационно-пластинчатый | Роторный высокоскоростной | Поршневой, ротационный |

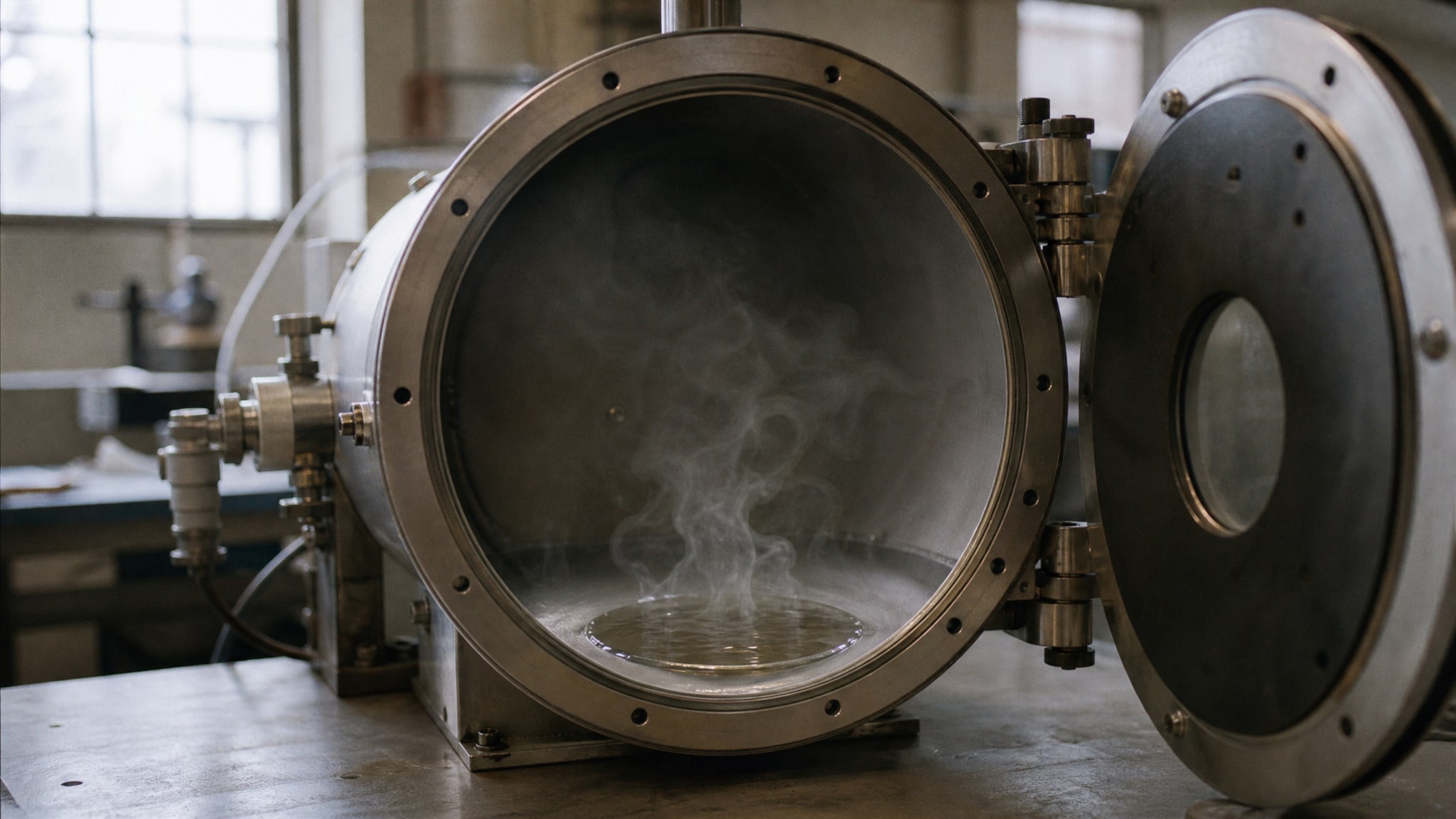

Почему обычное масло загрязняет вакуум: практические последствия
Когда в вакуумный насос заливают обычное моторное масло ISO VG 46 вместо специального вакуумного, начинаются проблемы уже в первые часы работы.
Во-первых, легкие фракции обычного масла испаряются и поднимаются в вакуумную камеру. Это снижает остаточное давление в системе - насос якобы работает, но на самом деле производит не 10⁻⁵ Па, а только 10⁻³ Па из-за масляного пара. Технологический процесс замедляется или срывается.
Во-вторых, испарения конденсируются на холодных поверхностях камеры и компрессионной головки, образуя липкую пленку. Эта пленка притягивает пыль, которая работает как абразив, ускоряя износ поршней, клапанов и цилиндров.
В-третьих, в насосе накапливаются тяжелые остатки окисленного масла, которые забивают щели между ротором и корпусом, снижают компрессию и приводят к потере герметичности. Замена масла становится необходимой каждые 200–300 часов вместо стандартных 1000–2000 часов.
Правильное вакуумное масло с контролируемым давлением паров не испаряется в вакууме, остается в зоне сжатия, где и должно быть, и сохраняет чистоту системы.
Как вакуумная дистилляция решает проблему летучести
Вакуумная дистилляция работает по принципу: удалить все лишнее на этапе производства, чтобы готовое масло было максимально стабильным в боевых условиях.
Процесс происходит в специальных дистилляционных колоннах при давлении 1–10 мм рт. ст. (вместо 760 мм рт. ст. при атмосферном давлении).
Сырое минеральное масло нагревают до 350–400 °C и подают в колонну. Фракции с низкой температурой кипения (ниже 370 °C) испаряются первыми и уходят в отвод - их либо переквалифицируют, либо используют в других целях. Фракции в диапазоне 370–515 °C конденсируются в среднюю зону колонны и собираются как целевой продукт. Фракции выше 515 °C остаются на дне колонны как остаток (их часто используют для получения битума).
Результат этого разделения - масло с минимальным давлением насыщенных паров и максимальной температурой кипения. Вся летучая часть удалена заранее, в производстве, а не будет испаряться в вакууме во время работы.
Кроме того, вакуумная дистилляция косвенно улучшает термостабильность. Так как легкие фракции, которые окисляются быстрее всего, удалены, масло лучше сопротивляется деградации при контакте с горячими поверхностями (компрессионные стенки, выпускной клапан). Это снижает коксуемость и продлевает интервал замены.
Выбор вакуумного масла в зависимости от типа насоса
Разные конструкции вакуумных насосов предъявляют разные требования к маслу, и правильный выбор класса вязкости - первый шаг.
Роторные пластинчатые насосы
Ротационно-пластинчатые насосы работают с небольшими зазорами между ротором и корпусом и используют масло для герметизации. Здесь нужна средняя вязкость - ISO VG 46–68 (примерно как ВМ-4). Если масло слишком жидкое (VG 32), герметизация ухудшается, и производительность падает на 10–15 %. Если слишком густое, возрастает давление в насосе, растет тепловыделение и возрастает риск перегрева масла.
Поршневые насосы
Поршневые вакуумные насосы более требовательны к чистоте системы, чем ротационные, но менее требовательны к вязкости масла. Здесь часто применяют ISO VG 32–46. Масло циркулирует через охладитель, что снижает температуру в рабочей зоне и позволяет использовать более жидкий материал.
Диффузионные насосы
Диффузионные насосы - это специальный класс, работающий с насыщенными парами масла, которые встречают молекулы откачиваемого газа и направляют их вниз. Здесь требуется масло с очень высокой температурой кипения (обычно выше 250 °C) и минимальной летучестью. Используют специальные масла класса PAO ISO VG 68–100 или синтетические эфиры. Обычное ВМ-4 часто неподходящего.
Рекомендация: перед выбором масла уточните в паспорте насоса, какой класс вязкости рекомендует производитель, и затем проверьте, соответствует ли это вакуумное масло другим критериям (давление паров, температура вспышки, термостабильность).
Влияние качества вакуумного масла на ресурс уплотнений
Уплотнения вакуумного насоса - одна из самых уязвимых деталей.
Они подвергаются одновременно механическому износу (трение вала), тепловому воздействию (компрессионное тепло) и химическому воздействию (окисленные продукты масла). Правильное вакуумное масло существенно продлевает их жизнь.
Низкое давление паров вакуумного масла означает, что компоненты эластомера (резина уплотнения) остаются в стабильном состоянии. При обычном масле легкие фракции испаряются, концентрация тяжелых компонентов в масле растет, и смесь становится более агрессивной по отношению к резине - она начинает набухать или, наоборот, ссыхаться, теряя герметичность.
Кроме того, низкая коксуемость вакуумного масла предотвращает образование налета на рабочих поверхностях уплотнения. Когда масло окисляется и коксуется, на краях уплотнения образуются твердые частицы, которые работают как абразив и царапают поверхность вала. При использовании качественного вакуумного масла такой налет не образуется, и уплотнение служит дольше.
На практике переход с обычного масла на правильное вакуумное позволяет увеличить интервал замены уплотнений с 2000–3000 часов до 5000–8000 часов, что экономит время на обслуживание и снижает стоимость владения насосом.

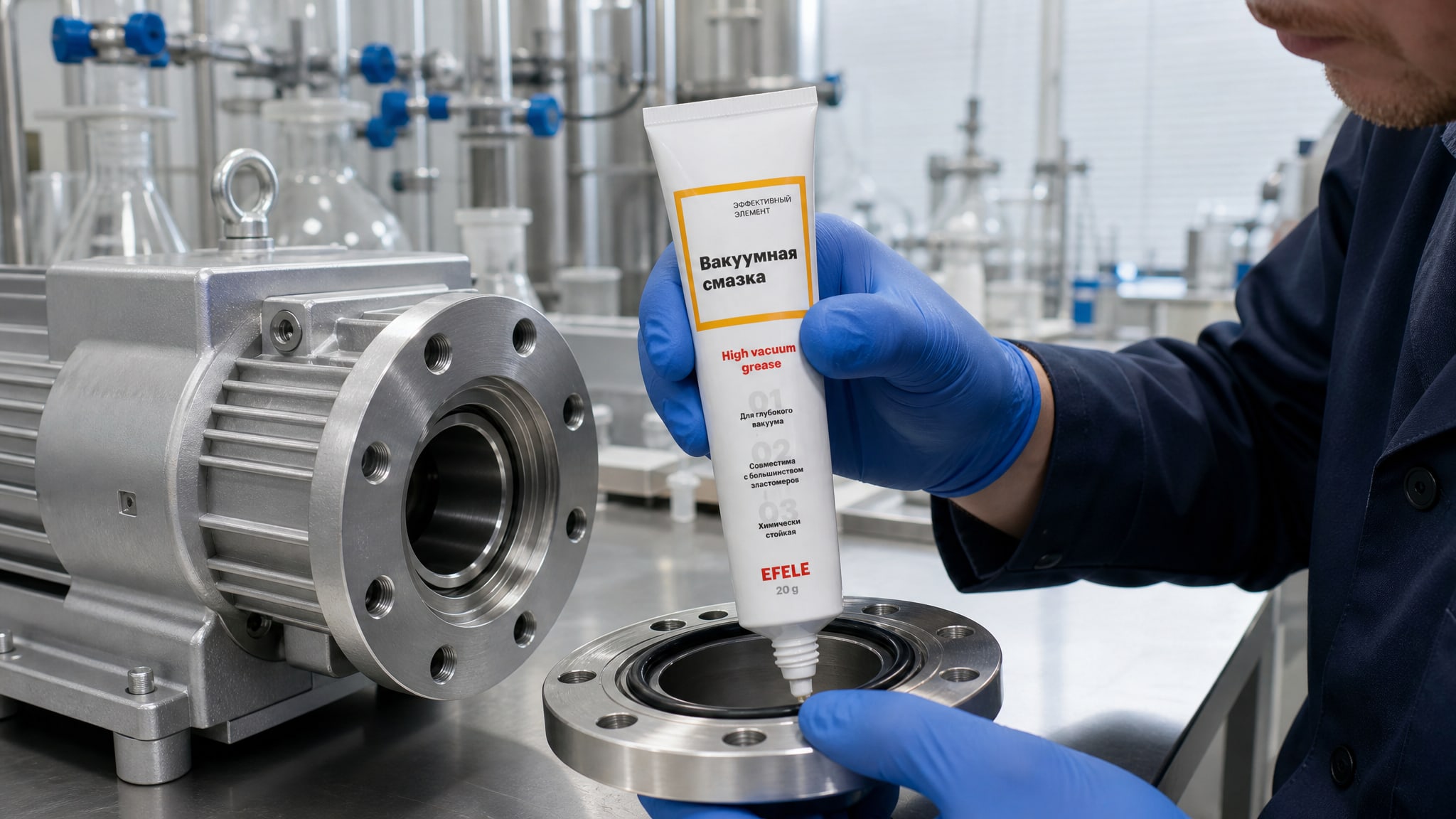

В системах, где уплотнения работают особенно напряженно (высокие температуры, влажность, контакт с агрессивными газами), на рынке доступны специализированные материалы для герметизации и защиты контактных зон. Например, EFELE Вакуумная смазка применяется на участках стыка вала и уплотнения для повышения адгезии контактных поверхностей и снижения фреттинга - локального микроскопического движения, которое разрушает тонкие покрытия и ускоряет износ.
Стандарты и нормативы для вакуумных масел
Вакуумные масла регулируются несколькими системами стандартизации, и их знание помогает выбрать правильный продукт.
Российские стандарты
В России основной стандарт - ГОСТ 23013-78 для минеральных вакуумных масел. Нормирует: вязкость при 50 °C, температуру вспышки и застывания, коксуемость, содержание воды, упругость паров. На основе этого ГОСТа разработаны технические условия (ТУ), например ТУ 38.401-58-3-90 для ВМ-4.
Международные стандарты
ISO VG - это классификация по вязкости, используемая во всем мире. Определяет вязкость при 40 °C (например, VG 32 означает 32±10 % мм²/с). Однако ISO VG сам по себе не нормирует давление паров, коксуемость и другие специфические параметры вакуумных масел.
Китайский стандарт SH0528-92 определяет требования к вакуумным маслам классов 46, 68, 100. Нормирует: вязкость при 40 °C (46 кл: 41,4–50,6 мм²/с; 68 кл: 61,2–74,8 мм²/с), индекс вязкости не менее 90, температуру вспышки не ниже 215–240 °C в зависимости от класса, коксовый остаток не более 0,02–0,05 %.
Совместимость со стандартами
Хорошее вакуумное масло должно соответствовать одному из этих стандартов и иметь паспорт с указанными параметрами. Выбирая масло, ищите на упаковке или в документации указание ГОСТ, ISO VG и/или другого стандарта - это гарантия, что продукт прошел испытания и соответствует минимальным требованиям.
Часто задаваемые вопросы
Какое масло в вакуумный насос нужно заливать?
Для вакуумного насоса нужно масло, отвечающее его типу и рабочему давлению. Проверьте паспорт насоса: там указан класс ISO VG (32, 46, 68 или 100). Затем выберите вакуумное масло этого класса, убедитесь, что оно соответствует ГОСТ 23013-78, ТУ или ISO/SH0528-92, и проверьте давление насыщенных паров (не более 5,3×10⁻⁶ Па). Обычное моторное масло использовать нельзя.
Можно ли использовать обычное масло вместо вакуумного?
Нет. Обычное масло быстро испаряется в вакууме, загрязняет систему маслянистыми парами, снижает остаточное давление и ускоряет износ уплотнений. Интервал замены сократится с 1000–2000 часов до 200–300 часов. Используйте только специальное вакуумное масло.
Какие масла вакуумные - только минеральные или бывают синтетические?
Бывают и минеральные, и синтетические. Минеральные масла (например ВМ-4, ГОСТ 23013-78) дешевле, но имеют ограничение по температуре. Синтетические PAO-масла (ISO VG 32, 68) дороже, но работают в более широком диапазоне температур (от −45 °C до +80 °C) и держат вязкость стабильнее. Выбор зависит от условий работы насоса.
Вакуумное масло купить - где и как выбрать между брендами?
Обратитесь к авторизованным дистрибьюторам или производителям вакуумного оборудования. Сравните стоимость владения (цена масла + интервал замены + трудоемкость обслуживания), а не только цену за литр. Качественное масло, которое держит свойства дольше, экономит деньги в долгосрочной перспективе.
Как часто нужно менять вакуумное масло?
Интервал зависит от типа насоса, режима работы и условий среды. При нормальных условиях (40–60 °C, чистая атмосфера) -1000–2000 часов. При напряженных условиях (высокая температура, влажность, частые включения-выключения) -500–800 часов. Контролируйте кислотное число масла: когда оно превысит 0,3 мг КОН/г, масло пора менять.
Заключение
Обычное масло не подходит для вакуумных насосов потому, что содержит летучие фракции, которые испаряются в условиях низкого давления и загрязняют вакуум, ускоряя износ оборудования. Вакуумное масло - это результат специального технологического процесса вакуумной дистилляции, которая удаляет легкие компоненты на этапе производства и оставляет только высококипящие фракции (370–515 °C). Это обеспечивает давление насыщенных паров не более 5,3×10⁻⁶ Па и гарантирует чистоту системы на протяжении всего ресурса.
При выборе масла ориентируйтесь на класс ISO VG, указанный в паспорте насоса, и проверьте его соответствие стандартам ГОСТ 23013-78, ТУ или SH0528-92. Убедитесь, что паспорт содержит параметры давления насыщенных паров, коксуемости, температуры вспышки и застывания. Для работы в широком температурном диапазоне рассмотрите синтетические PAO-масла с индексом вязкости 142–150 - они надежнее держат свойства и увеличивают интервалы замены. Правильный выбор вакуумного масла продлевает ресурс насоса, уплотнений и системы охлаждения на 30–50 % и снижает затраты на техническое обслуживание.
