Выбор способа стопорения резьбы зависит не от того, какой фиксатор «лучше» вообще, а от конкретных условий работы соединения. Механические решения - контргайки, гроверы, шплинты - работают на разных принципах, чем химические анаэробные фиксаторы. Первые создают дополнительное трение или физическую блокировку, вторые заполняют микрозазоры между витками и ограничивают микродвижение. Инженеры и закупщики часто стоят перед дилеммой: выбрать проверенный механический способ или перейти на анаэробный клей. В этой статье разберем оба подхода по критериям, которые имеют значение для промышленных узлов - виброустойчивость, температурная стойкость, герметизация, сервисопригодность и требования стандартов.
Статья предназначена для инженеров, технических специалистов и закупщиков, которые подбирают стопорение для резьбовых соединений в машиностроении, сантехнике, автомобилестроении и промышленном оборудовании.
Механические способы стопорения: плюсы и ограничения

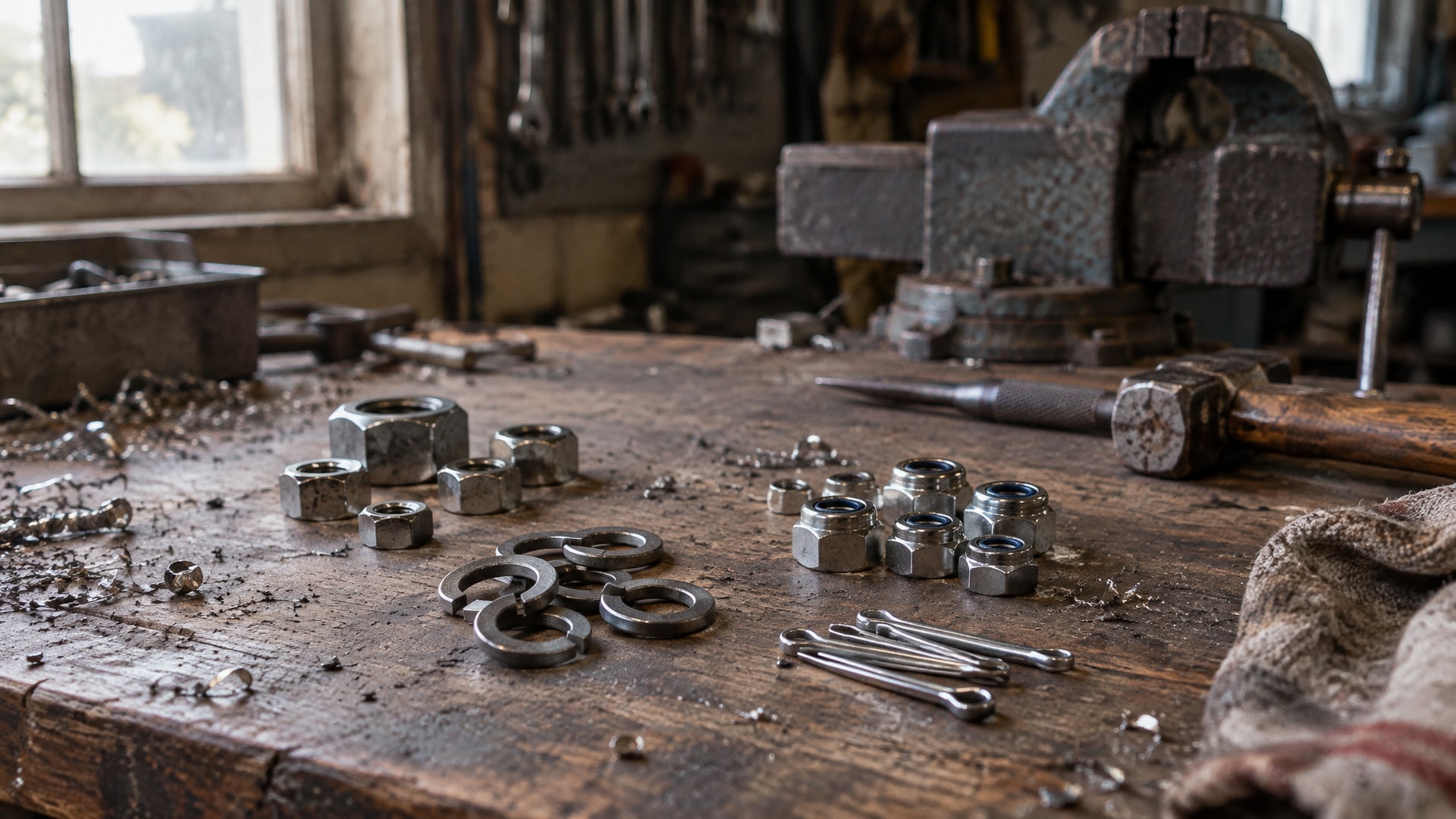

Механические решения включают контргайку, гровер (волнистую шайбу), шплинт, проволоку и самоконтрящиеся гайки с неметаллической или металлической вставкой.
Каждый метод работает по-своему: контргайка создает дополнительное трение путем смещенного витка, гровер пытается сохранить упругое давление, шплинт физически блокирует отворачивание, а prevailing torque nuts используют либо нейлоновую вставку, либо деформированный металлический профиль для ограничения осевого хода гайки.
Главное преимущество механики - наглядность и многократная повторяемость. Контргайку можно переиспользовать, все процессы видны: затянул, проверил контрмоментом, при необходимости ослабил. Это критично для узлов, которые часто разбирают на сервисе, а также для ответственных конструкций, где нужна визуальная инспекция.
Однако современные сравнительные обзоры указывают на серьезные ограничения. Split lock washer после расплющивания не обеспечивает заметную защиту от самоотвинчивания - вибрация все равно может провернуть болт. Нейлоновые вставки в самоконтрящихся гайках имеют температурный потолок примерно 120 °C; при нагреве выше этого значения вставка теряет упругость и не может удержать гайку. Это делает нейлоновые гайки неподходящими для высокотемпературного оборудования.
Стандарты на механическое стопорение
Самоконтрящиеся гайки (prevailing torque nuts) регулируются стандартом ISO 2320, который распространяется на all-metal и non-metallic insert гайки. Это отдельный стандарт, потому что ISO 898-2 (общие требования к гайкам) прямо оговаривает, что не устанавливает требования к prevailing torque properties. Механические свойства гаек должны соответствовать ISO 898-2 или ISO 898-6 в зависимости от типа, а требования к моменту проворачивания - только ISO 2320.
Для американского рынка используется методика ASTM, в которой указаны диапазоны испытаний от -49 °F до 250 °F (примерно от -45 °C до 120 °C). Это важно: испытания проводят при определенных температурах, чтобы убедиться, что гайка будет удерживать момент проворачивания и в холоде, и в тепле. Для классов прочности 5, 6, 8, 10 и 12 требования различаются, но температурный диапазон для типовых гаек остается одним и тем же.
Анаэробные фиксаторы: когда они работают лучше всего
Анаэробный фиксатор резьбы - это однокомпонентный полимер, который полимеризуется (отверждается) в отсутствие кислорода, то есть в зазоре между витками резьбы болта и гайки.
После отверждения он заполняет микропромежутки, ограничивает осевое микродвижение витков и создает эффект анкеровки. Одновременно анаэробный клей герметизирует резьбу - не дает влаге, жидкостям и газам проникать в зазоры.
Главное достоинство анаэробного подхода - сочетание противовибрационной защиты и герметизации в одном шаге. Если болт работает в среде с влагой, маслом или агрессивными химикатами, анаэробный фиксатор блокирует проникновение этих веществ в резьбу, тем самым предотвращая коррозию, фреттинг и гальванические реакции между металлами разных типов. Кроме того, анаэробный клей работает при более высоких температурах, чем нейлоновые вставки: типовой диапазон составляет примерно 200–450 °F (примерно 93–232 °C) в зависимости от состава.

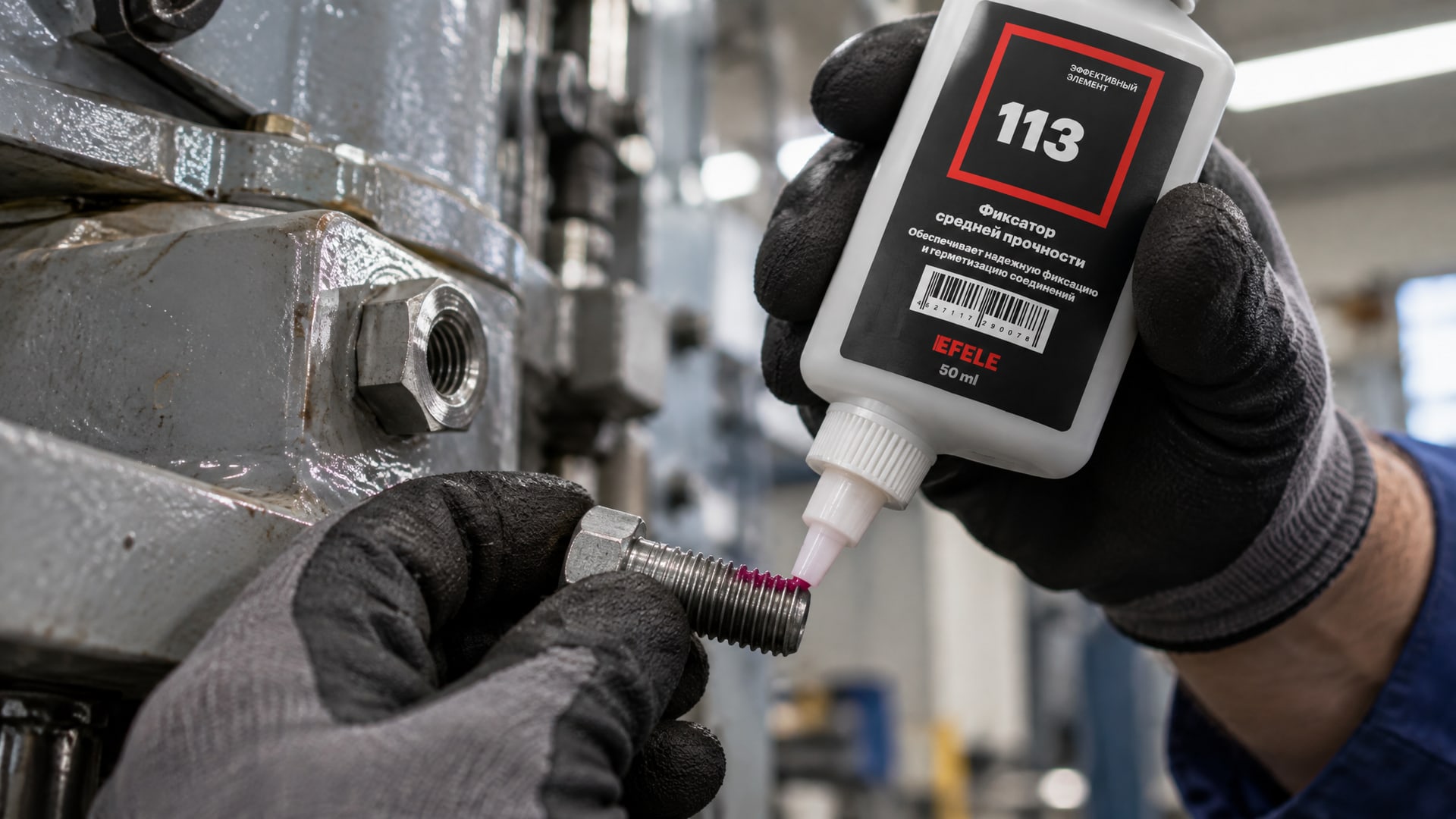

Недостатки: требует чистоты поверхности (обезжиривание перед применением), не подходит для материалов типа алюминия без предварительной подготовки, и при разборке требует механического усилия плюс возможная повторная очистка перед переборкой. Для резьбовых соединений, которые требуют разборки, подойдет анаэробный фиксатор средней прочности EFELE 113.

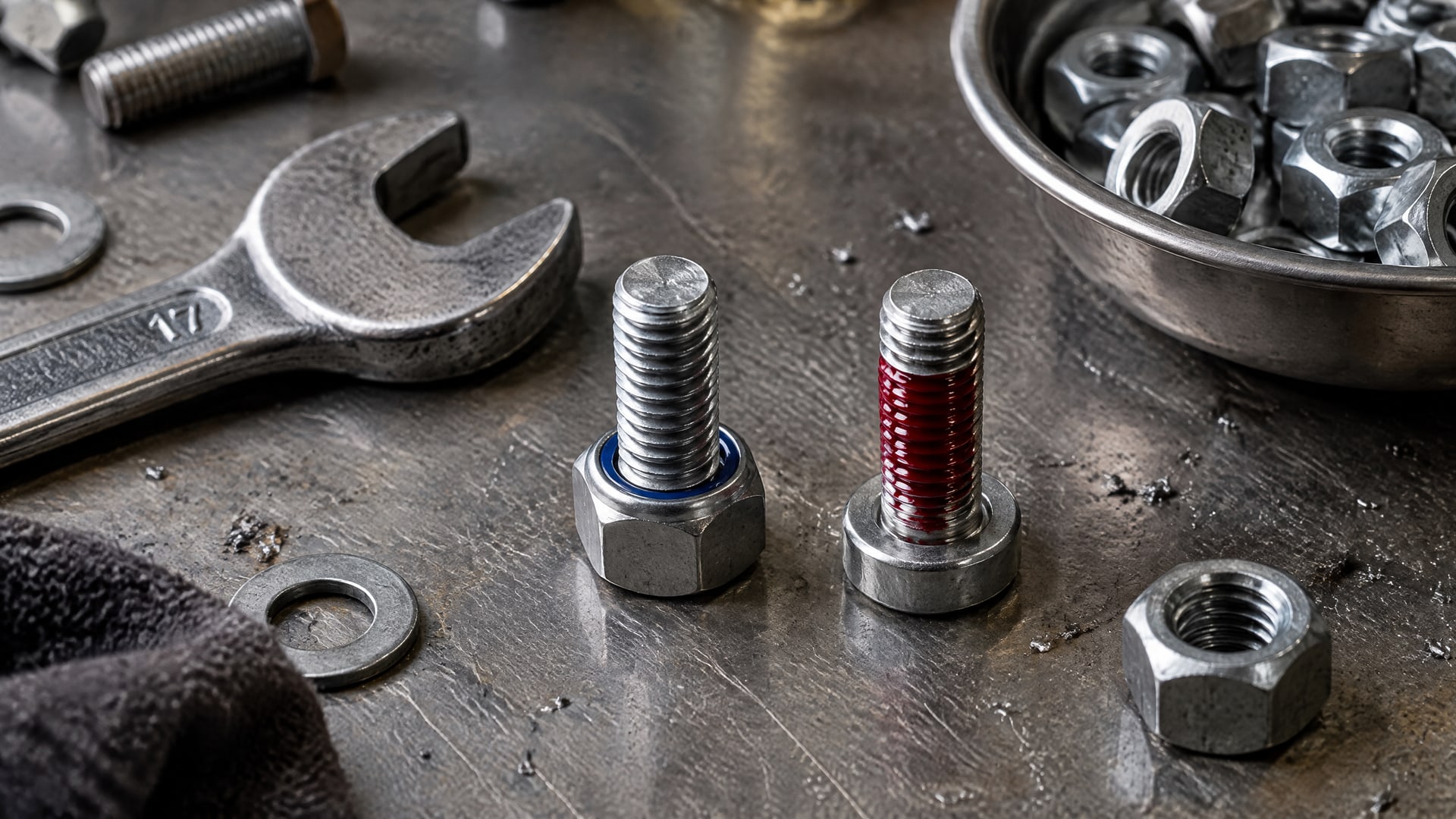

Красный или синий фиксатор резьбы: миф о том, что один лучше другого
На российском рынке и в интернет-поиске часто встречается вопрос: какой фиксатор резьбы лучше для болтов - синий или красный?
Это показатель популярности темы. Разница между синим и красным анаэробным фиксатором НЕ в качестве и НЕ в универсальности, а в прочности на сдвиг и, следовательно, в усилии разборки.
Синий фиксатор резьбы (средняя прочность, примерно класс NLGI среднего уровня) обычно используется на соединениях, которые предполагается разбирать: болты датчиков, штекеры, устройства с регулировкой. После отверждения его можно разобрать стандартным гаечным ключом и отверткой - без специального инструмента. Красный фиксатор резьбы (высокая прочность) применяют, когда нужна максимальная надежность и соединение не планируется разбирать, или разборка нужна только при ремонте с полной заменой компонента. Разборка красного фиксатора требует большего усилия и нередко нагрева.
Выбор фиксатора резьбы синий или красный целиком зависит от сценария эксплуатации. Для авто (двигатель, сантехника, кислородный датчик) часто берут средний по прочности клей, чтобы при диагностике можно было быстро разобрать узел. Для критичных узлов с вибрацией, где разборка не планируется, берут высокопрочный.
Сравнение анаэробного фиксатора и контргайки
Контргайка - это вторая гайка, которая навинчивается поверх основной с целью создать дополнительное трение и заклинивание.
Метод проверен десятилетиями и распространен в машиностроении. Его плюс: полная разборка, возможность переиспользовать гайки, визуальный контроль затяжки.
Анаэробный фиксатор против контргайки выигрывает в нескольких отношениях: не требует второй гайки (экономия на материалах и массе), гарантирует герметизацию резьбы, лучше работает при вибрации на высоких частотах (потому что микродвижение блокировано, а не просто затруднено трением), экономит место и упрощает конструкцию.
Однако контргайка по-прежнему актуальна в узлах, где требуется многократная разборка без переподготовки, а также там, где нельзя использовать химию по соображениям гигиены или совместимости материалов. В авиационном, космическом и оборонном секторах контргайка часто остается предпочтительным методом, потому что дает полный визуальный контроль и не требует дополнительной проверки полимеризации.
Гровер или анаэробный фиксатор: почему волнистая шайба проигрывает
Гровер (split lock washer, волнистая шайба) - это пружинящая деталь, которая давит на витки резьбы с целью создать трение и предотвратить раскручивание.
На первый взгляд логично: шайба упруга, давит, должна работать. На деле: после того, как болт затянут и гровер расплющен, его эффективность против самоотвинчивания при вибрации стремится к нулю. Современные испытания показывают, что гровер не обеспечивает надежную защиту в условиях динамических нагрузок.
Фиксатор резьбы против гровера выигрывает потому, что он не только создает трение, но и заполняет зазоры, ограничивая микродвижение на уровне витков. При вибрации болт не может сдвинуться в осевом направлении, потому что отвердевший полимер физически блокирует это движение. Гровер же, будучи расплющен, остается просто металлической деталью с потерявшимся упругим давлением.
Тем не менее на конвейерах и в дешевых условиях гровер еще используется - просто потому, что он дешевле и не требует специальной подготовки поверхности. Но если речь идет о надежности в условиях вибрации, анаэробный фиксатор - более обоснованный выбор.
Выбор фиксатора резьбы для конкретных применений
Для воды и сантехники
В системах водоснабжения, отопления и холодоснабжения главные враги резьбовых соединений - это влага, коррозия и кислород, растворенный в воде. Обычная контргайка дает трение, но не герметизирует резьбу. Вода медленно проникает между витками, там образуется ржавчина, болт зеленеет. Какой фиксатор резьбы лучше для воды? Анаэробный клей, потому что он герметизирует зазоры и одновременно ограничивает осевое движение при вибрации от гидроударов.
Для двигателей и высоких температур
Двигатели - это не просто тепло, это колебания температуры, вибрация, импульсные нагрузки. Нейлоновые гайки здесь опасны: 120 °C - это уже предел. При работе на полной мощности температуры в моторном отсеке и внутри блока цилиндров могут превышать эту точку. Какой фиксатор резьбы лучше для двигателя? All-metal prevailing torque nuts или анаэробный клей высокой прочности. В случаях, когда требуется максимальная прочность и соединение не планируется разбирать, рекомендуется использовать высокопрочный анаэробный клей EFELE 115.
Для кислородного датчика и выхлопных узлов
Кислородный датчик вкручивается в выхлопной коллектор - среда экстремальная. Температура около 400–600 °C (локально может быть и выше), вибрация, химически активные газы. Механические стопоры здесь неэффективны: температура слишком велика. Анаэробный фиксатор среднего уровня позволяет разобрать датчик на сервисе и одновременно гарантирует, что он не отвалится из-за вибрации.
Часто задаваемые вопросы
Какой лучше использовать фиксатор резьбы, если неизвестны условия работы?
Если вы не уверены, выбирайте средний по прочности анаэробный фиксатор резьбы. Он обеспечит защиту от вибрации, герметизирует резьбу от влаги и газов, при этом позволит разобрать соединение стандартным инструментом. Дополнительно соблюдайте чистоту поверхности перед применением и сверяйтесь со спецификацией производителя оборудования, если она есть.
Почему гровер не работает?
После расплющивания при затяжке гровер теряет упругость и перестает создавать силу прижима. При вибрации болт может провернуться, потому что упругое давление исчезло. Современные тесты на виброустойчивость показывают, что гровер не дает надежной защиты. Для вибрирующих узлов выбирайте анаэробный клей или all-metal самоконтрящиеся гайки.
Какой фиксатор резьбы лучше для авто: синий или красный?
Для автомобиля, где датчики и крепеж часто демонтируют на сервисе, рекомендуют синий (средняя прочность). Красный (высокая прочность) применяют только для особо критичных узлов, которые не будут разбирать при текущем ремонте. Не существует универсального ответа - зависит от конкретного узла.
Является ли контргайка более надежной, чем анаэробный фиксатор?
Контргайка - давно известный способ, она надежна в плане механики. Однако анаэробный фиксатор лучше защищает от коррозии, газопроницаемости и влаги, потому что герметизирует резьбу. Для вибрирующих узлов в агрессивных средах анаэробный клей часто выигрывает. В узлах с многократной разборкой контргайка может быть удобнее.
Как выбрать фиксатор резьбы для сантехники?
Для сантехники главный враг - влага и ржавчина. Используйте анаэробный фиксатор среднего уровня, который герметизирует резьбу и предотвращает попадание воды и воздуха в зазоры. Перед применением обезжирьте резьбу, нанесите тонкий слой клея, соберите соединение и дайте полимеризоваться согласно инструкции.
Заключение
Выбирая между анаэробным фиксатором, контргайкой, гровером и самоконтрящимися гайками, помните: не существует универсально «лучшего» способа. Каждый метод имеет свою область применения. Гровер проигрывает в виброустойчивости - его не рекомендуют для критичных узлов. Механические стопоры (контргайка, шплинт) остаются актуальны в узлах с многократной разборкой и где требуется наглядный контроль. Нейлоновые гайки ограничены температурой 120 °C. Анаэробный фиксатор резьбы побеждает по герметизации, виброустойчивости и рабочей температуре, но требует подготовки поверхности и обязывает при разборке повторно обезжирить резьбу.
Начните с определения условий: температура, вибрация, требования разборки, контакт с водой или агрессивными веществами. Сверьтесь со спецификацией оборудования - часто производитель уже указал рекомендуемый способ. Для типовых узлов машиностроения, где нужна надежность и герметизация, выбирайте анаэробный клей среднего уровня прочности; для критичных и высокотемпературных - высокопрочный или all-metal prevailing torque nuts. Закупщикам промышленных предприятий советуем согласовать выбор с конструкторским отделом и техническим отделом эксплуатации.
