Лебедка - система трения в экстремальных условиях. Редуктор работает с высокими нагрузками на шестернях, канат испытывает растяжение и фреттинг о барабан, подшипники вращаются под давлением. Без регулярной смазки механизм теряет ресурс, коррозия разрушает металл, износ ускоряется в геометрической прогрессии. Правильная смазка лебедки - не косметика, а инженерный регламент, привязанный к машинным часам и сезону. В статье разберемся, что смазывать, какие составы выбрать для редуктора, каната и подшипников, и как составить график профилактики, чтобы лебедка отработала отведенный ей ресурс.
Материал адресован закупщикам, техническим специалистам и инженерам, которые отвечают за обслуживание лебедок на производстве, в ремонтных службах или на буксировочном оборудовании внедорожников.
Почему лебедку нужно смазывать: последствия пренебрежения
Многие считают, что если лебедка вращается, значит, с ней все в порядке.
На деле механизм молча разрушается. Редуктор работает под давлением: контактное напряжение на зубьях шестерней достигает сотен мегапаскалей, малейший дефект смазочной пленки - и металл схватывается. Канат при натяжении испытывает микроскопические смещения относительно барабана (фреттинг), вода проникает в волокна, начинается кислородная коррозия. Подшипники без смазки за несколько часов работы нагреваются до 80-100 °C, сепаратор рассыпается, шарики схватываются в клубок.
По руководству эксплуатации лебедки JM первая замена масла редуктора предусмотрена уже через 3 месяца или 100 машинных часов регулярной эксплуатации - это не опечатка, а косвенное признание того, что в период обкатки выработка металла и окисление компонентов масла идут активно. Если отложить замену на второй год, то к моменту, когда вы заметите посторонний звук, повреждение будет необратимым.
Нормативная база (ГОСТ ИСО 4254-4 для трелевочных лебедок) отдельно прописывает требования к тормозной системе, конструкции барабана и соотношению его диаметра к диаметру каната - не менее 10:1 для канатов до 16 мм. Такая предписанность говорит о том, что безопасность и ресурс лебедки решают именно эти конструктивные параметры, а смазка - их подпорка. Без смазки даже правильная геометрия не спасает.

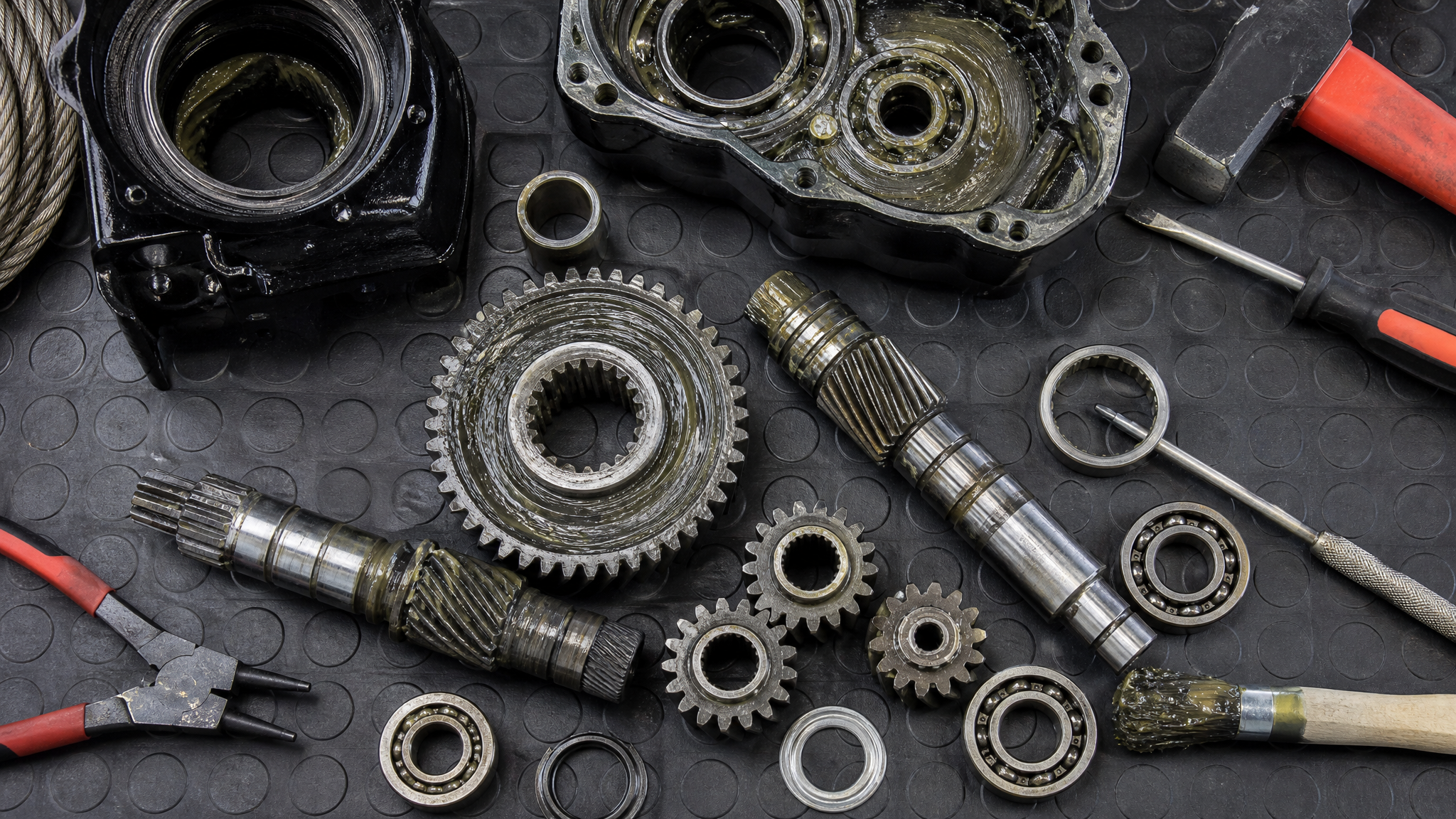

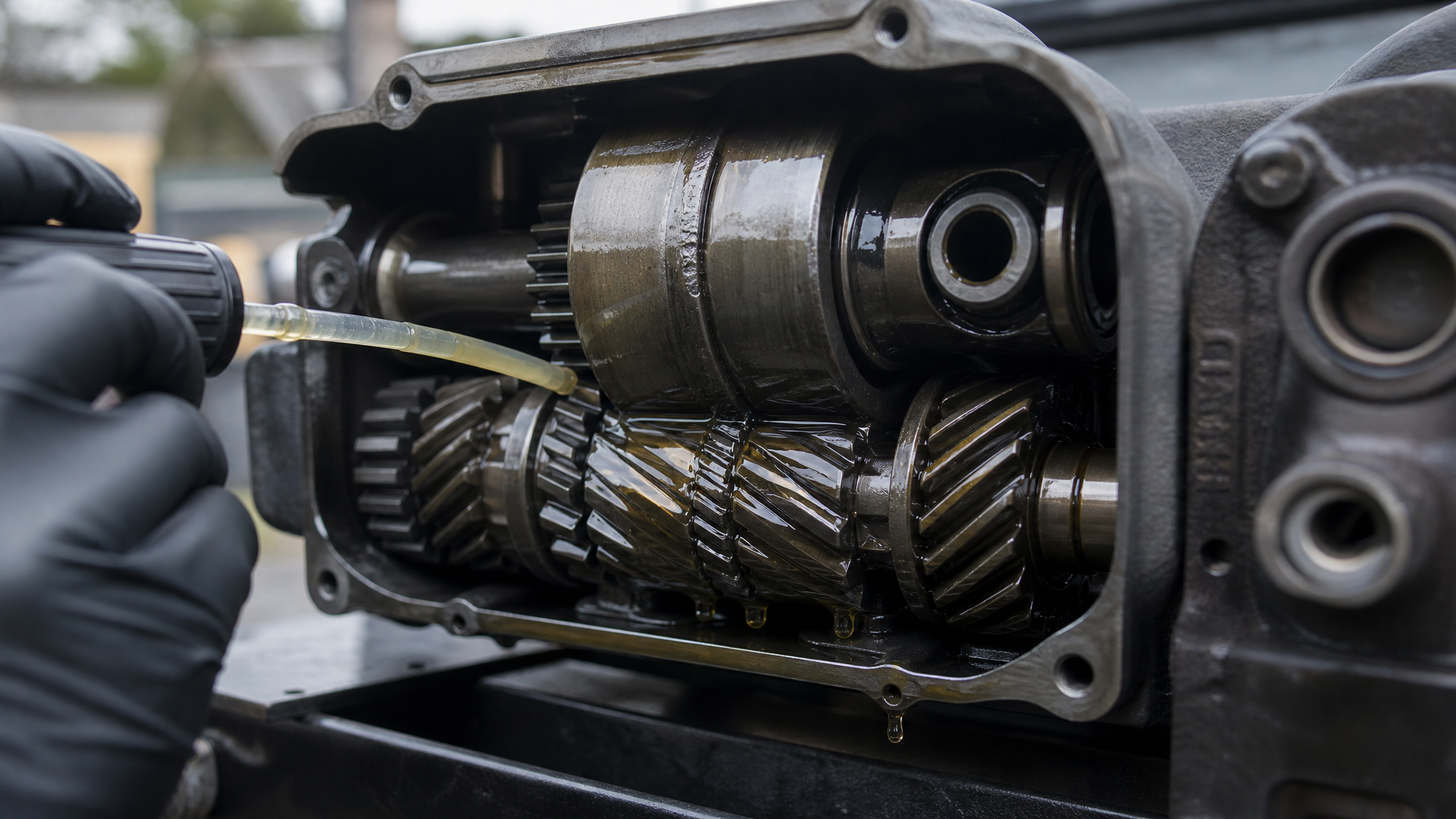

Смазка редуктора лебедки: выбор масла и регламент замены
Редуктор - сердце лебедки.
Здесь крутятся шестерни, передающие крутящий момент от двигателя к барабану. Для этого узла требуется трансмиссионное масло класса 75W-90 или аналоги - это прямое требование руководства JM и отраслевой стандарт для редукторов подобного типа.
Почему именно 75W-90? Вязкость по SAE указывает на поведение масла при холодном пуске (75W - плотность при −40 °C) и при рабочей температуре (90 - кинематическая вязкость при 100 °C). Летом редуктор разогревается до 60-70 °C, зимой при пуске может быть минус, - масло должно одинаково хорошо прокачиваться и смазывать в обоих случаях. Минеральное масло 75W-90 дешевле синтетического, но и окисляется быстрее; синтетическое держит присадки дольше, особенно если лебедка эксплуатируется в очень жарких или холодных регионах.
Регламент замены: - Первая замена - через 3 месяца или 100 машинных часов после начала эксплуатации (промыть редуктор бензином перед заливкой нового масла). - Последующие замены - сверяются со спецификацией производителя лебедки; обычно это 300-500 часов или раз в год. - Проверка уровня - перед каждым сезоном и после 50 часов работы, заливка через верхнее отверстие редуктора.
Максимально допустимое изнашивание шестерней редуктора составляет не более 15% толщины зуба. Это не рекомендация, а норма ГОСТ ИСО 4254-4. Если при визуальном осмотре видны задиры, питтинг (микровмятины) или отколы на вершинах зубьев, превышающие эту границу, редуктор нужно переборать или заменить.
Для лебедок с редукторами типа ZLP630 (популярная модель) производитель часто указывает в руководстве объем закладываемого масла (обычно 1,5-2 литра) и точку контроля уровня на корпусе. Переполнение масла приводит к вспениванию и потере смазочных свойств; недоливка - к локальному голоданию шестерней. Оба варианта ускоряют выход из строя.

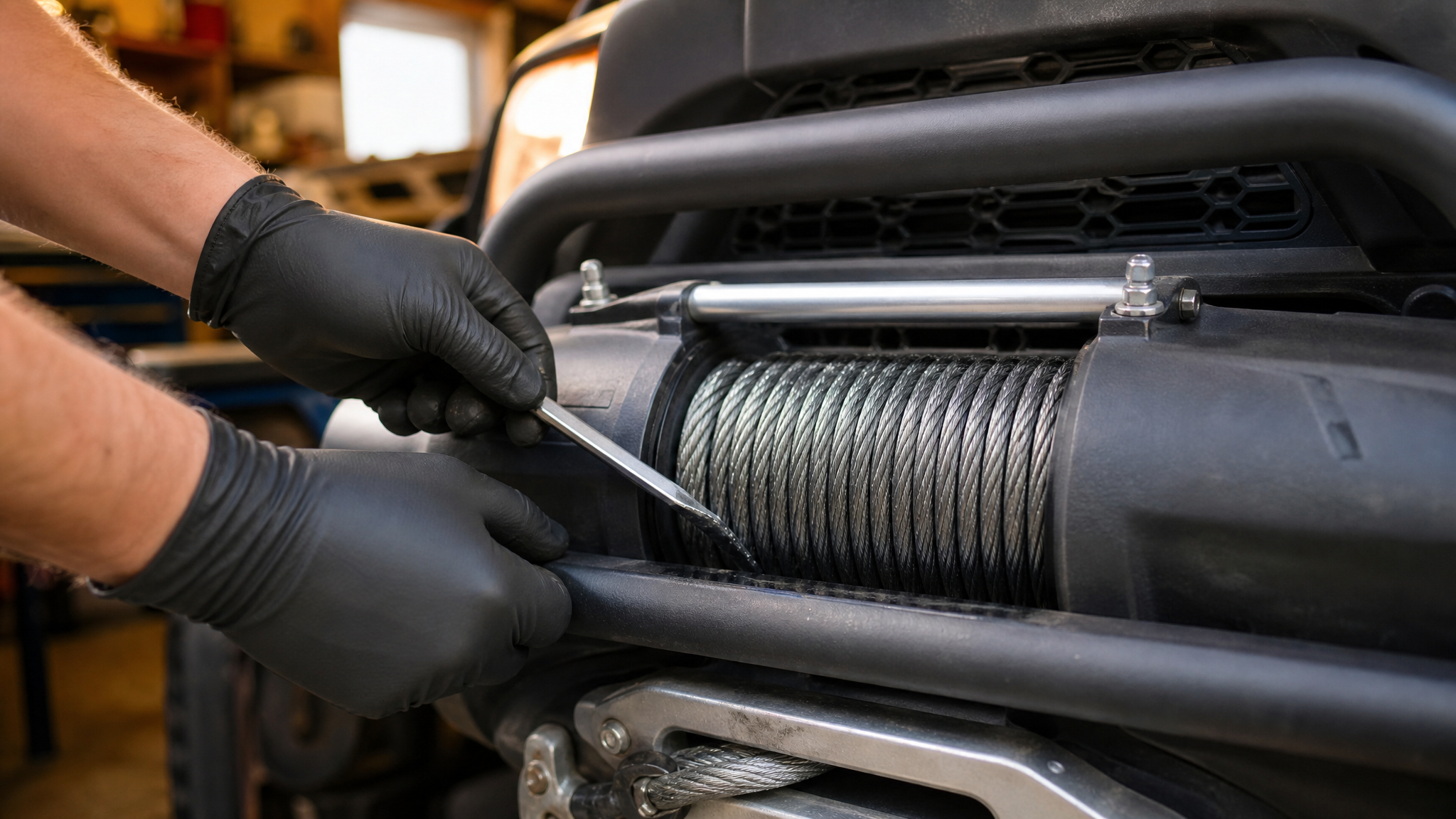

Смазка троса (каната) лебедки: защита от коррозии и фреттинга
Канат лебедки испытывает две основные проблемы: внешнюю коррозию (ржавчина под действием влаги и кислорода) и внутреннюю коррозию (вода проникает внутрь спирали проволок и разрушает сердечник).
К этому добавляется фреттинг - микроскопическое движение витков относительно друг друга при изгибе и развязывании каната на барабане, из-за чего молекулы смазки выдавливаются, и металл схватывается.
По инструкции JM смазка каната предусмотрена как часть регулярного обслуживания. Для смазки троса подходят универсальные антифрикционные водостойкие смазки, которые создают защитную пленку и вытесняют влагу из волокон. Литол-24 по ГОСТ 21150-2017 имеет рабочий диапазон от −40 °C до +120 °C (кратковременно до +130 °C), что покрывает большинство климатических зон России. Смазка закладывается в подшипники редуктора, но для каната нужна более жидкая консистенция, чтобы пропитать спираль, - поэтому часто используют аэрозольные составы с проникающей способностью.

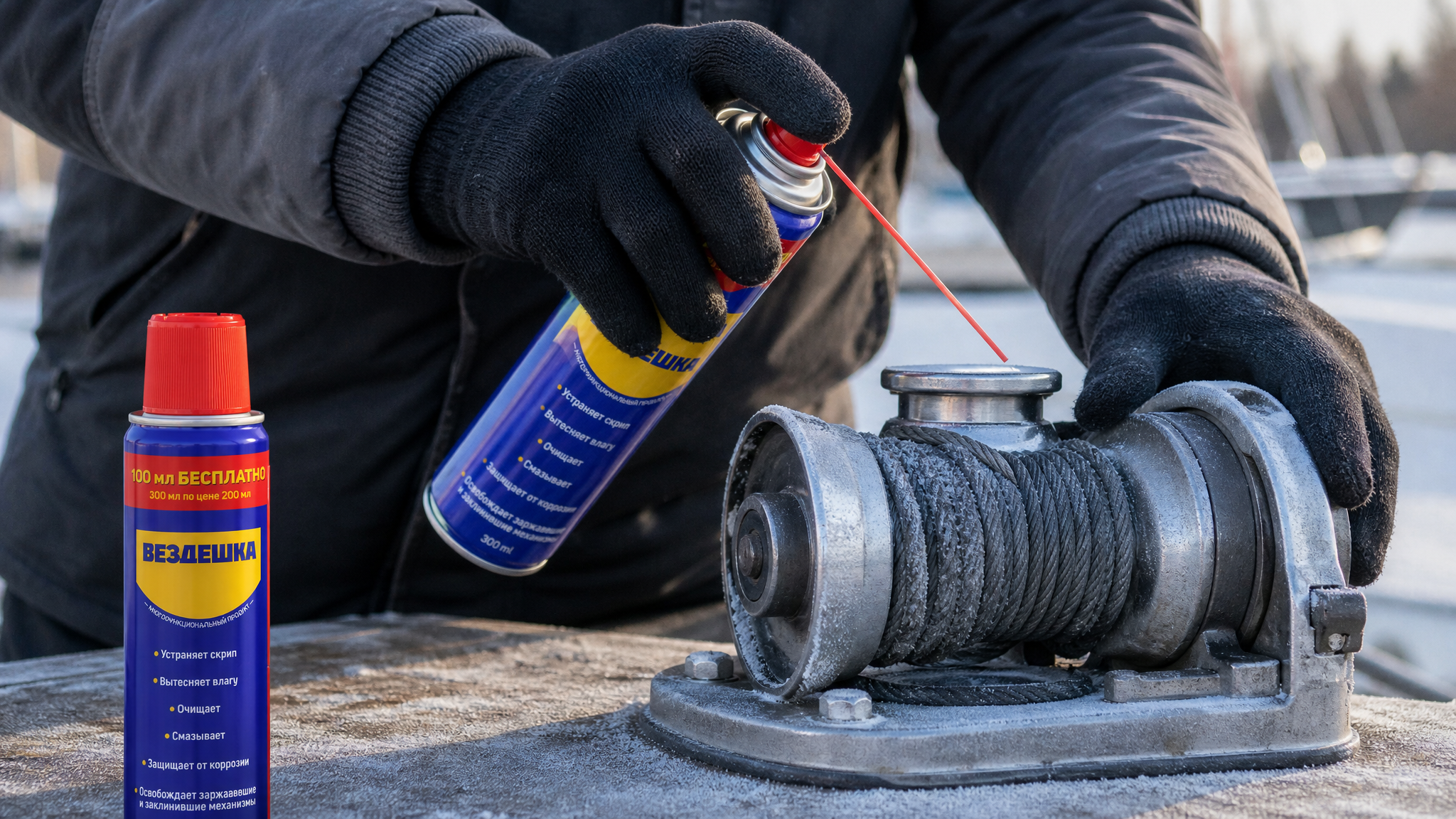

Универсальная смазка-аэрозоль ВЕЗДЕШКА предназначена именно для этих задач: она вытесняет влагу из механизмов лебедки, защищает канат от коррозии и фреттинга благодаря вязкостной пленке, легко наносится на витки и пропитывает сердечник. На практике слесари и техники применяют ВЕЗДЕШКУ для профилактики каната после каждой недели интенсивной работы или перед длительным хранением.
Критично не оставлять канат в натянутом положении после работы. Это требование есть в руководстве JM и связано с тем, что при постоянном натяжении вода и кислород активнее проникают в волокна под нагрузкой, - эффект называется «капиллярная абсорбция под напряжением». Канат должен быть распущен до минимальной длины или полностью размотан перед стоянкой.
Смазка подшипников редуктора и узлов трения
Подшипники редуктора чувствительны к качеству смазки.
Они работают на высоких скоростях (редуктор раскручивает барабан лебедки, обороты вала могут быть сотни оборотов в минуту), и малейший дефект в пленке смазки приводит к истиранию дорожек качения. По инструкции JM для подшипников предусмотрено закладывание смазки как часть регламентного обслуживания.
Для редукторов малонагруженных узлов трения и скоростных подшипников используют либо Литол-24/Литол-24РК (ГОСТ 21150-2017), либо смазку ВНИИ НП-257 (ГОСТ 16105-70). Последняя рассчитана на более широкий диапазон скоростей и температур - от −60 °C до +150 °C, - поэтому в суровых климатических условиях она предпочтительнее. Обе смазки имеют консистенцию NLGI 1-2, что позволяет закладывать их шприцем в корпус подшипника и обеспечивает достаточно текучесть для распределения по дорожкам качения.
Процедура смазки подшипников редуктора ZLP630 или аналогичных моделей: - Визуально убедиться в целостности уплотнений корпуса подшипника (нет трещин, нет вытеков масла). - Использовать кубикатор (шприц) для закладывания смазки в специальное отверстие (обычно сверху на корпусе). - После закладывания несколько раз провернуть вал вручную, чтобы смазка распределилась. - Вытекшие излишки удалить после сборки чистой тканью (их НЕ протирают во время вращения, иначе смазка вымазывается).
Если подшипник работает на скользящем контакте с маслом (в редукторе масло может частично омывать подшипник), то дополнительная закладка смазки нужна реже. Если это роликовый подшипник на отдельной оси (например, в барабане), смазку закладывают раз в 300-500 часов или раз в год, в зависимости от условий.

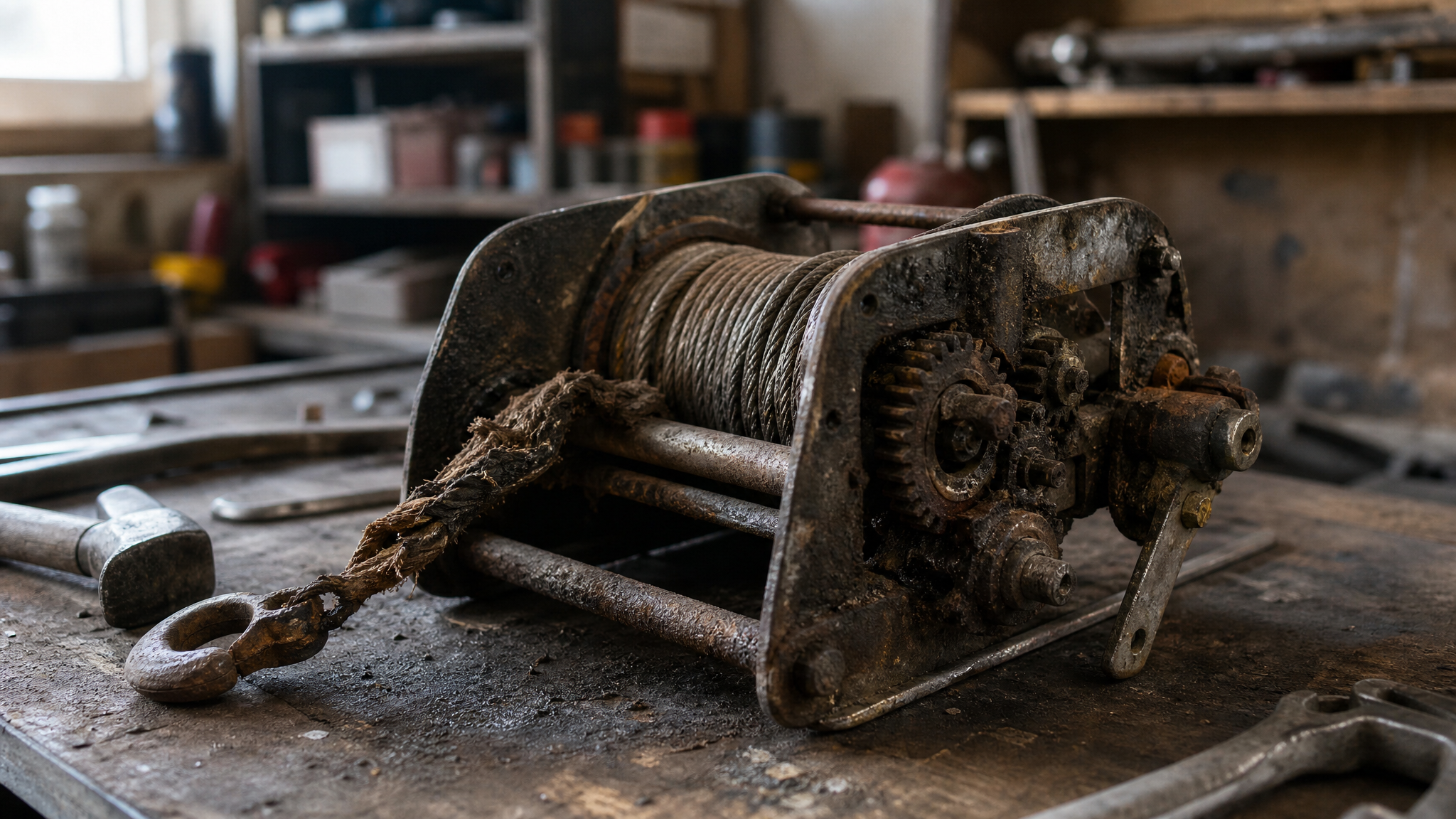

Защита лебедки от ржавчины и коррозии: комплексный подход
Коррозия лебедки развивается в трех местах: на внешних металлических поверхностях барабана и корпуса, на канате и внутри редуктора (кислородная коррозия масла, ржавчина металла через окисленное масло).
Смазка - лишь часть защиты; полный арсенал включает геометрию (соотношение диаметра барабана к канату не менее 10:1, по ГОСТ ИСО 4254-4), конструкцию (тормозная система автоматически затормаживает барабан при выключении привода, чтобы предотвратить проворачивание под нагрузкой), и регулярный визуальный контроль.
Внешние поверхности барабана и корпуса нужно регулярно протирать сухой тканью и при необходимости применять водоотталкивающие покрытия. Универсальный проникающий состав, который по привычке называют WD-40, - это мера краткосрочная: вытесняет влагу, но через несколько часов испаряется. В цеху эту роль берет на себя ВЕЗДЕШКА или другой универсальный аэрозоль с более стойкой пленкой.
Для длительного хранения лебедки (перерыв более месяца) канат должен быть полностью распущен, корпус заключен в защитный чехол, а редуктор залит маслом с повышенными антиокислительными свойствами или даже консервирован специальным составом. Отдельно контролируют тормозную систему: убеждаются, что тормозной момент обеспечивает усилие на канате не менее 1,25 максимального расчетного тягового усилия (требование ГОСТ ИСО 4254-4), и что тормоз срабатывает при каждом выключении привода.
Обслуживание лебедки: график и критерии контроля
График обслуживания лебедки основывается на двух параметрах: машинные часы (во время активной работы) и календарное время (сезонность и климат).
По руководству JM: - До 100 машинных часов - первая замена масла редуктора (обязательно промыть редуктор перед заливкой нового масла). - Каждые 50-100 часов - проверка уровня масла в редукторе и смазка каната. - Каждые 300-500 часов или раз в год - полное обслуживание (замена масла, закладывание свежей смазки в подшипники, осмотр каната и тормозов). - Перед хранением - распуск каната, консервация редуктора, изоляция корпуса.
Критерии визуального контроля каната: потемнение витков, присутствие ржавых пятен, потеря гибкости, истирание отдельных проволок. Если шероховатость превышает норму, канат нужно заменить. Для редуктора контролируют цвет масла (должен оставаться прозрачно-желтым, а не темно-коричневым), наличие металлической стружки на магнитной пробке (если стружка видна невооруженным глазом - признак ускоренного износа), и уровень.
Для лебедок на внедорожниках обслуживание часто совмещается с техническим обслуживанием автомобиля: смазка троса - в начале сезона перед интенсивной эксплуатацией, замена масла редуктора - по графику ТО-2 или через 500 км пробега, осмотр тормозов - раз в полгода. Предпроходческие лебедки (со статическим натяжением каната до 250 кН и электрическим приводом) рассчитаны на 80%-ный полный срок службы не менее 12 лет при условии соблюдения регламента, - это означает, что если пренебречь графиком всего на 2-3 года, ресурс сокращается в два раза.
Частые ошибки при смазке лебедки
Ошибка 1: подмена трансмиссионного масла универсальной густой смазкой.
Редуктор требует текучей среды, которая омывает шестерни, подшипники, охлаждает механизм циркуляцией. Густая смазка NLGI 2 забьет отверстия подачи масла и оставит мертвые зоны без смазки.
Ошибка 2: нанесение одного и того же состава на канат и на подшипники. Канат нужна жидкая, проникающая смазка (аэрозоль или мас-ло), а подшипники - густая (NLGI 1-2), чтобы смазка не вытекала. Нельзя лить масло редуктора на канат - оно смоется дождем и потеряет вязкость.
Ошибка 3: оставление каната в натянутом положении после работы. Это прямое требование руководства JM и объяснено выше: вода проникает под нагрузкой в волокна, коррозия ускоряется экспоненциально.
Ошибка 4: пропуск первой замены масла. Некоторые собственники лебедок считают, что производитель «уже залил», поэтому менять не нужно. На деле в период обкатки в масле накапливается максимум продуктов износа и влаги из воздуха; первая замена через 3 месяца или 100 часов - это стандарт отрасли.
Ошибка 5: игнорирование звуков и вибраций. Если редуктор издает скрежет, писк или вибрирует, это может означать нехватку масла, износ шестерней сверх нормы (более 15% толщины зуба) или неисправность тормоза. Игнорирование звука стоит снижением ресурса на 50-70%.
Часто задаваемые вопросы
Нужно ли смазывать лебедку, если она редко работает?
Да. Даже при редкой работе редуктор нужно менять масло раз в год, канат - смазывать перед началом сезона, а подшипники - проверять состояние уплотнений. Редкая эксплуатация увеличивает риск коррозии из-за конденсата внутри редуктора, поэтому профилактика еще критичнее, чем при интенсивной работе.
Чем смазать трос на лебедке, если нет специальной смазки?
По источникам нет универсального решения для любого типа каната, но эксперты рекомендуют использовать антифрикционные смазки широкого диапазона температур (Литол-24 или ВНИИ НП-257) в форме аэрозоля, которые вытесняют влагу и защищают от фреттинга. Универсальные проникающие составы - временное решение, их нужно повторять после дождя.
Как часто нужно менять масло в редукторе лебедки?
Первая замена - через 3 месяца или 100 машинных часов, последующие - через 300-500 часов или раз в год, в зависимости от интенсивности. В суровых климатических условиях (минус, высокая влажность) замену лучше делать чаще.
Можно ли использовать масло из двигателя вместо трансмиссионного в редукторе?
Нет. Моторное масло имеет другой пакет присадок, рассчитанный на циркуляцию в масляной системе двигателя, и не содержит фрикционных модификаторов, которые нужны для защиты шестерней. Для редуктора нужно исключительно трансмиссионное масло класса 75W-90.
Что делать, если из редуктора течет масло?
Сначала проверить уровень и убедиться, что это не переполнение после предыдущей заливки. Если масло вытекает, причина - нарушение герметичности уплотнения или микротрещина корпуса. Нужно заменить уплотнение или загерметизировать корпус и перезалить масло. Игнорирование течи приводит к быстрому износу редуктора.
Заключение
Смазка лебедки - это не косметическое обслуживание, а системный регламент, привязанный к машинным часам, климату и норм безопасности. Редуктор требует трансмиссионного масла 75W-90, первая замена через 3 месяца или 100 часов, контроль уровня перед каждым сезоном. Канат нужно смазывать универсальными антифрикционными составами и никогда не оставлять в натянутом положении. Подшипники закладываются смазкой NLGI 1-2 (Литол-24 или ВНИИ НП-257) с температурным диапазоном −40…+120 °C. Максимально допустимый износ шестерней редуктора - не более 15% толщины зуба; при превышении редуктор перебирается.
Следующий шаг: сверьте руководство вашей конкретной лебедки (найдите номер модели на корпусе редуктора), уточните объемы и типы смазочных материалов, которые указывает производитель, и составьте собственный график обслуживания с привязкой к календарю и счетчику машинных часов. Это займет два часа в год, но продлит ресурс лебедки в два раза.
