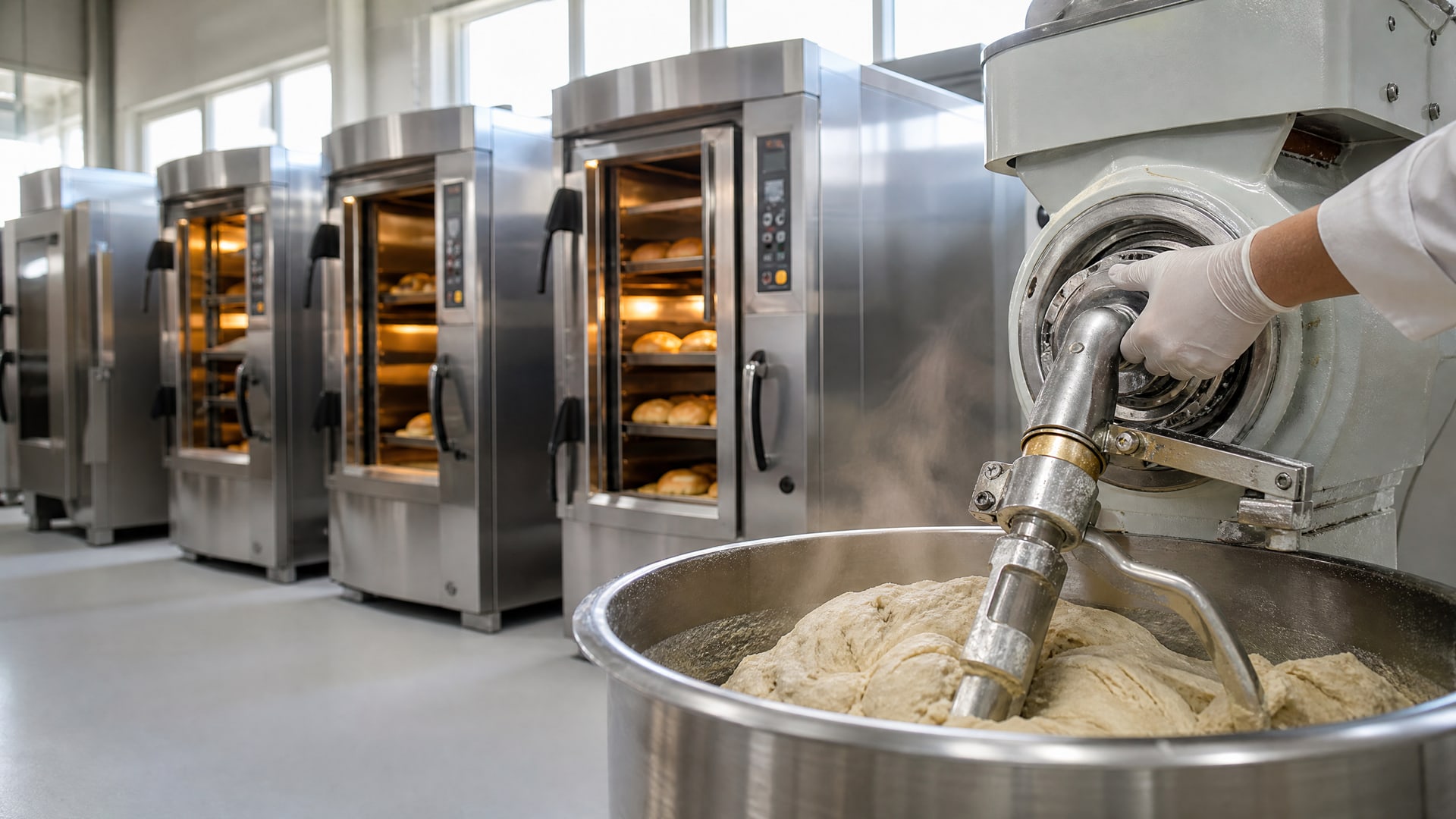

На хлебопекарном производстве узлы оборудования одновременно испытывают экстремальные температурные колебания: печи разогреваются до 300°C, а узлы тестомеса и конвейеры при остановке охлаждаются почти до комнатной температуры. Смазка должна не просто работать в этом диапазоне, но и сохранять защиту деталей от коррозии, фреттинга и прилипания частиц муки. Категория H1 - это смазки, допустимые при случайном контакте с пищей, но не все H1-материалы одинаково справляются с температурными перепадами. В этой статье разберемся, как правильно подобрать пищевую смазку для конкретного узла пекарни и что значат паспортные параметры.
Статья поможет инженерам, снабженцам и техспециалистам ориентироваться в выборе смазки для тестомеса, печной цепи, подшипников и направляющих - там, где работоспособность зависит от соответствия температурному режиму и регистрации H1.
Какие температуры бывают в хлебопекарне
Хлебопекарное оборудование - одно из самых теплонагруженных в пищевой промышленности.
Печи работают при температурах от 240°C до 300°C, где расположены подшипники, цепные механизмы и направляющие решеток. Узлы тестомеса испытывают интенсивное фрикционное выделение тепла, поэтому там температура поднимается до 160–180°C при постоянной работе. При остановке оборудования или в морозильных камерах (если на производстве есть холодильные зоны) температуры падают до +5°C, а при ночном простое и зимой могут дойти до -25°C и ниже.
Перепад температур в одном узле за смену может составлять 200–250°C. Это означает, что смазка должна сохранить упругость пленки при нагреве, не стечь и не коксоваться при 300°C, а при охлаждении остаться подвижной и не загустеть настолько, чтобы блокировать смазку при следующем пуске. Такой диапазон требует специально подобранной формулы, а не универсального решения.
Для низкотемпературных участков, например для конвейерных редукторов в холодильной части или для узлов машины после зимней остановки, существуют H1-смазки, сохраняющие работоспособность до -40°C и даже до -54°C. Однако если одна и та же смазка должна работать и при 160°C, и при -40°C, это компромисс, и нужно убедиться, что он не снизит эффективность защиты.
H1: что это такое и почему он не универсален
NSF H1 - это не тип смазки и не мера качества, а регистрационная категория, означающая допуск для случайного, технически неизбежного контакта с пищей.
Смазка получает H1 только после испытания и проверки соответствия требованиям FDA 21 CFR 178.3570 и регистрации в международном справочнике NSF. Это значит, что при случайном попадании микрокапель смазки в хлеб риск вреда здоровью минимален.
Однако H1 не гарантирует, что смазка выдержит 300°C или останется текучей при -40°C. Регистрация подтверждает пищевую безопасность, а вот параметры работоспособности (температурный диапазон, вязкость, класс NLGI) указаны отдельно в техническом описании каждого продукта. Две H1-смазки могут иметь одинаковый допуск NSF, но совершенно разные температурные пределы и предназначение.
Существует еще категория H2 - для зон, где контакт с пищей невозможен (редуктор, далеко от конвейера). H2 разрешает более агрессивные присадки и не требует той же пищевой регистрации, поэтому H2-смазки часто дешевле. Но если точка смазки находится рядом с продуктом или в зоне, где возможно случайное попадание, нужна именно H1, иначе нарушится требование безопасности.
Для постоянного прямого контакта с пищей (например, разделительный агент на формующей машине) нужна категория 3H, которая имеет еще более жесткие требования. Но на хлебопекарном производстве H1 встречается чаще, потому что большинство узлов смазки не касаются напрямую хлеба.
Температурные диапазоны H1-смазок и их соответствие узлам
В каталогах пищевых смазок H1-материалы приведены с указанием рабочих диапазонов.
Типичные диапазоны: от -40°C до +160°C для универсальных пластичных смазок NLGI 2, и от -25°C до +315°C для высокотемпературных синтетических формул, специально разработанных для печей.
Для тестомеса, где температура поднимается до 160–180°C и одновременно важны низкотемпературные пусковые свойства (машина стоит ночью и запускается в холод), подходят H1-смазки класса NLGI 2 или NLGI 1 с синтетическим либо комплексным литиевым загустителем. Такие материалы обычно работают в диапазоне от -30°C до +160°C. При пуске тестомеса после ночи в холодное время года смазка не должна быть ледяной; это достигается выбором правильной вязкости базового масла (обычно ISO VG 46 или ISO VG 68) и загустителя.
Для печных цепей и подшипников, находящихся близко к очагу нагрева, требуются высокотемпературные H1-масла (а не пластичные смазки) с вязкостью ISO VG 220 и выше. Диапазон работы таких материалов достигает 300°C благодаря синтетической базе (полиальфаолефины, PAO, или эстеры) и системе присадок, которая предотвращает окисление и коксообразование при экстремальном нагреве. Низкотемпературный предел для цепных масел обычно ниже (до -5°C или -10°C), потому что они предназначены для работы в горячей зоне.
Для направляющих и редукторов в смешанном режиме существуют промежуточные решения - пластичные смазки NLGI 2 с синтетическим загустителем и расширенным верхним пределом (до 200–220°C), которые балансируют высокотемпературную стойкость и низкотемпературную подвижность.
Таблица ниже показывает типичное распределение смазок по узлам хлебопекарного оборудования:
| Узел оборудования | Тип смазки | Диапазон температур, °C | NLGI / ISO VG | Основной параметр подбора |
|---|---|---|---|---|
| Подшипники тестомеса | Пластичная H1 | -30…+180 | NLGI 2, ISO 46–68 | Низкотемпературная текучесть, вязкость |
| Печная цепь | Масло H1 | -5…+300 | ISO VG 220 | Высокотемпературная термостабильность |
| Подшипники печи | Пластичная H1 | -15…+200 | NLGI 2–3, синт. загуститель | Компромисс температур и консистенции |
| Направляющие конвейера | Пластичная H1 | -40…+160 | NLGI 1–2, водостойкая база | Водостойкость, адгезия, низкая температура |
| Редуктор холодильной камеры | Пластичная H1 | -40…+100 | NLGI 2, синт. или минеральная | Низкотемпературная работоспособность |

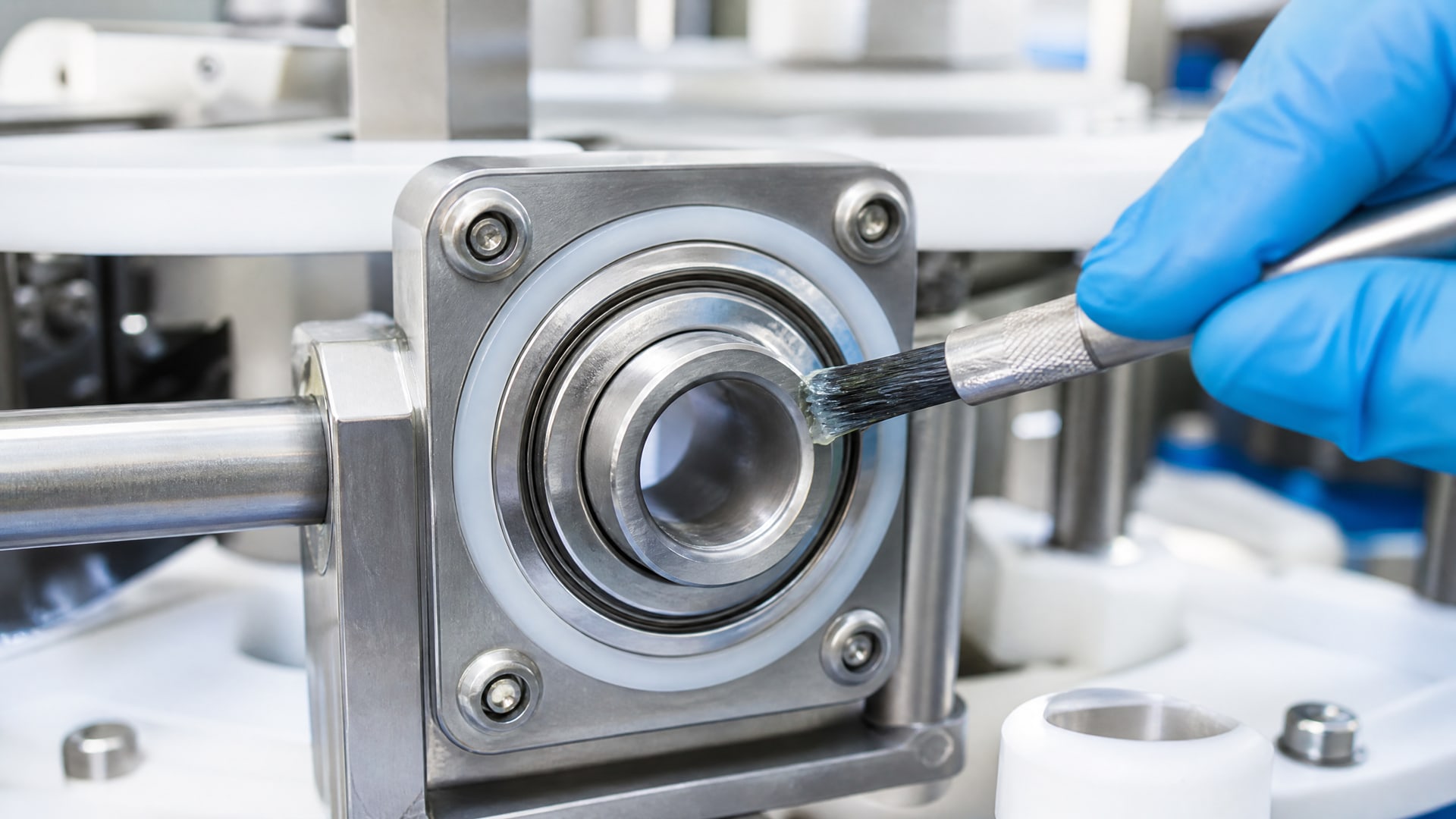

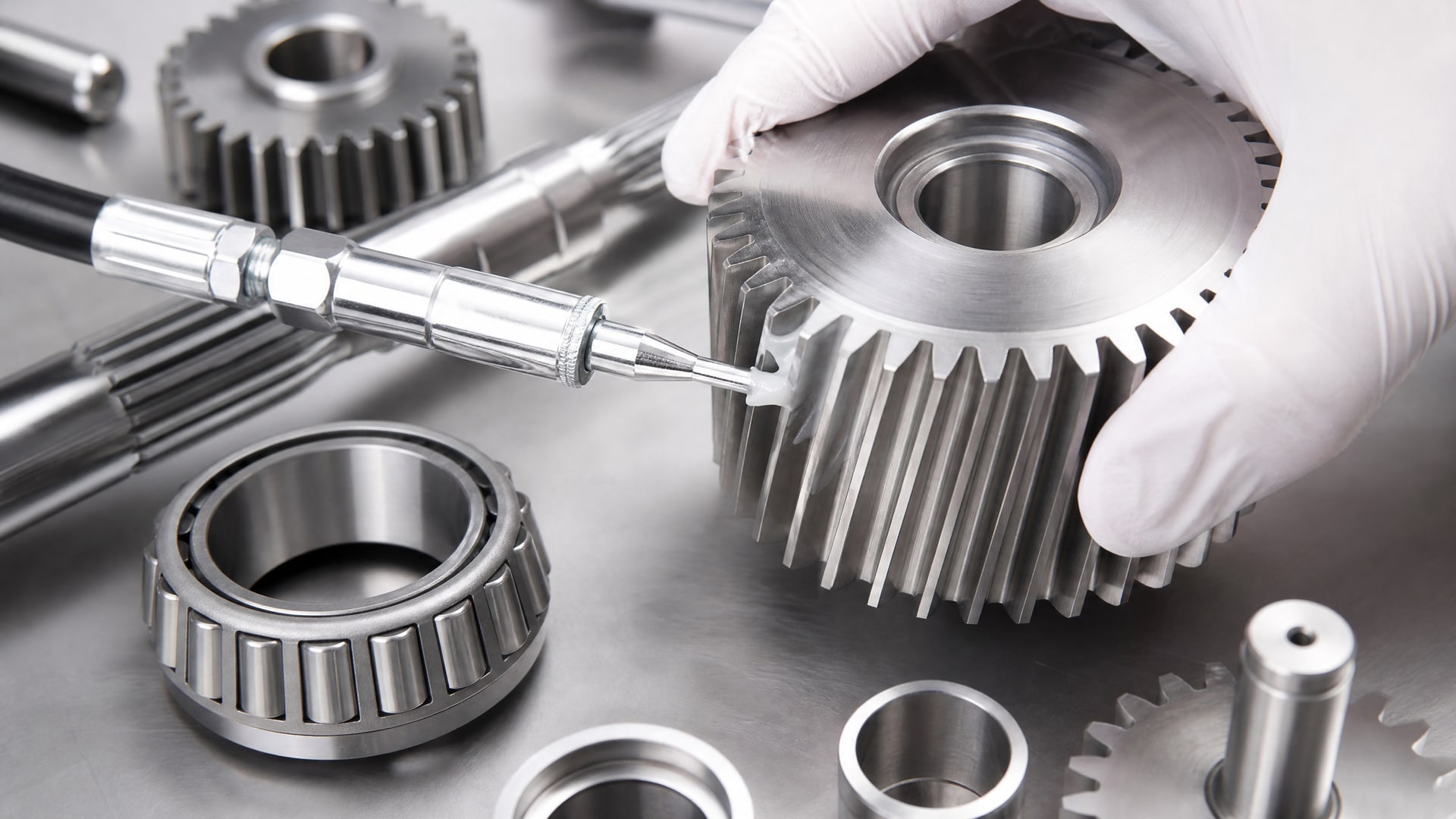

Выбор смазки для тестомеса при перепадах температур
Тестомес - это высокоскоростной механизм с интенсивным фрикционным нагревом.
За час непрерывной работы внутренние подшипники и шпиндель могут прогреться до 160–180°C, но при остановке оборудования (особенно вечером или в холодный день) смазка охлаждается до комнатной и ниже. Это создает две противоположные задачи: смазка должна оставаться пластичной при нагреве и не стекать, но и не загустеть так, чтобы блокировать подшипник при холодном пуске.

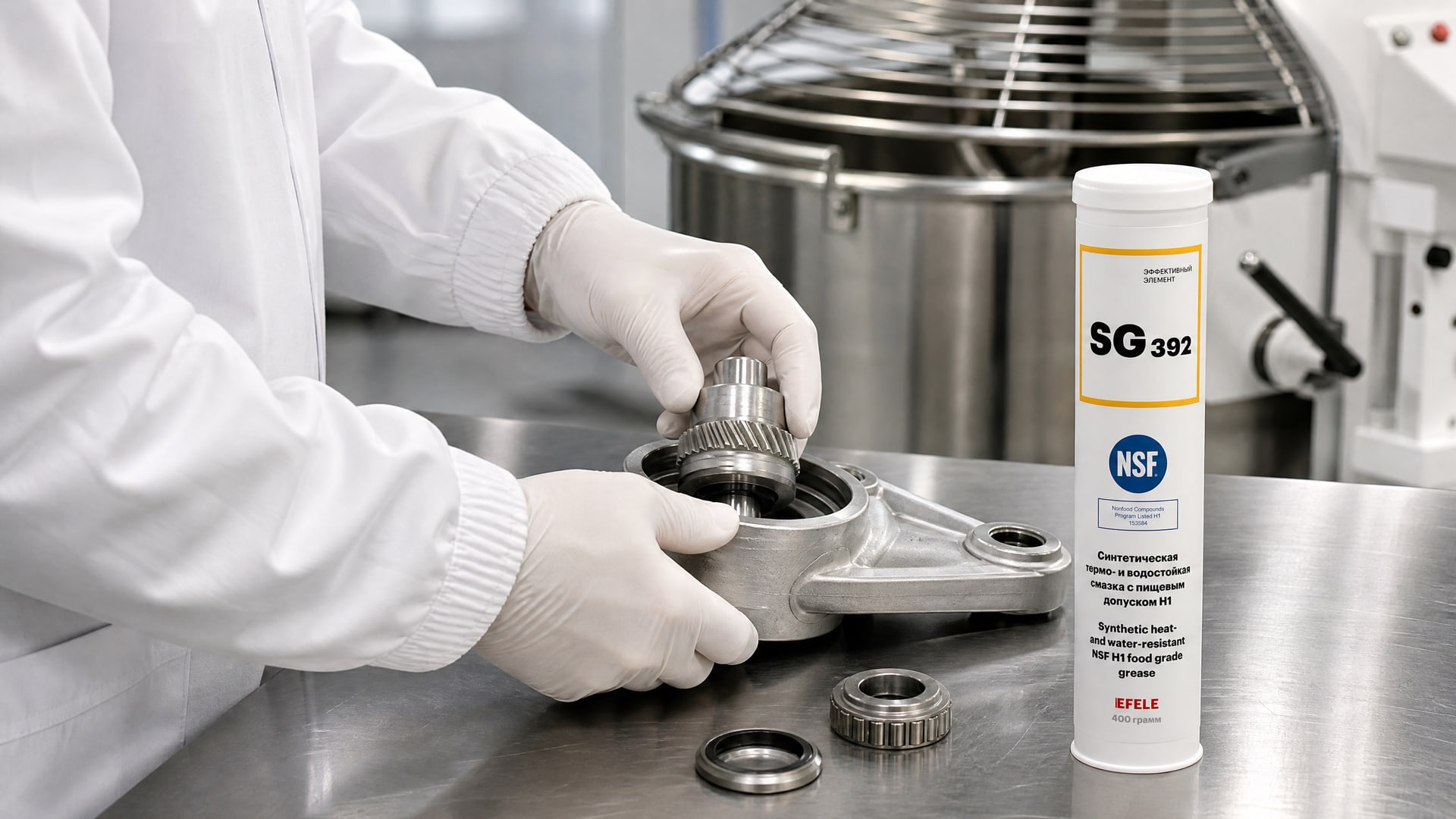

Для тестомеса берут H1-смазку NLGI 2 (или реже NLGI 1) с синтетическим либо комплексным загустителем и минеральной или синтетической базой вязкостью ISO 46–68. Синтетический загуститель (полиуретан, полиакрилат или комплексный литиевый) лучше сохраняет консистенцию при температурных перепадах, чем обычный литиевый, и обеспечивает более стабильную адгезию (прилипание к поверхности трения).
Одна из рабочих схем подбора: измерить минимальную и максимальную температуру в точке смазки за цикл работы, а затем выбрать продукт, рабочий диапазон которого охватывает оба значения с запасом. Если тестомес охлаждается до -5°C ночью и прогревается до +175°C днем, нужна смазка с диапазоном минимум от -20°C до +200°C. Такие смазки H1 существуют, и они зарегистрированы для пищевого оборудования.
Интервалы повторной смазки для тестомеса обычно составляют 40–100 часов работы в зависимости от конструкции подшипника и скорости вращения. При жестких температурных колебаниях интервалы часто сокращают (например, до 30–50 часов), потому что смазка при нагреве вытесняется из зоны контакта быстрее. Эксперты рекомендуют проверять состояние смазки через каждые 2–3 недели: если смазка почернела, загустела или появился налет окисла, замену делают раньше графика.
Высокотемпературные решения для печей и цепей
Печные цепи, подшипники решеток и направляющие, находящиеся в непосредственной близости к очагу, испытывают температуры 240–300°C.
При таких условиях обычная пластичная смазка коксуется (превращается в твердый нагар), теряет консистенцию и перестает защищать трущиеся поверхности. Поэтому для печей применяют специализированные H1-материалы: либо высокотемпературные масла (цепные смазки), либо пластичные смазки на основе синтетических загустителей (полиуретан, политетрафторэтилен - PTFE), которые сохраняют упругость даже при 300°C.
Для печных цепей рекомендуются масла вязкостью ISO VG 220 на синтетической базе (PAO, полиальфаолефины, или комплексные эстеры). Такие масла обладают исключительной окислительной стабильностью: они содержат систему присадок (фенольные антиокислители, ингибиторы коррозии, противопенные агенты), которые предотвращают разложение молекул масла при экстремальном нагреве и образование лака на цепи. Рабочий диапазон таких составов - от -5°C до +300°C, верхний предел подтвержден испытаниями на термостабильность (тест на окисление в RPVOT - количество минут до критического окисления при 100°C и атмосферном давлении).
Для подшипников печи, где нужна пластичная консистенция, но температуры достигают 200–220°C, применяют NLGI 3 или NLGI 2 пластичные смазки на основе полиуретанового или комплексного загустителя с синтетической минеральной базой. Такие смазки сохраняют адгезию и не стекают при экстремальном нагреве. Интервалы смазки для печных подшипников часто длиннее (200–300 часов), потому что смазка при такой температуре медленнее окисляется в защищенном узле, чем открытая цепь, но за счет более высокого класса NLGI смазка держится дольше на месте.
Для печной цепи одного из крупных хлебопекарных производств Европы было исследовано, как влияет диапазон температур смазки на интервалы замены. Оказалось, что если рабочий диапазон смазки лишь на 20–30°C превышал фактическую температуру печи, то интервалы пришлось сокращать на 25–30% по сравнению с ситуацией, когда диапазон был расширен еще на 50°C выше. Это связано с тем, что при работе близко к верхнему пределу присадки работают интенсивнее и быстрее истощаются. Поэтому эксперты рекомендуют закладывать запас 50–100°C от фактической температуры печи.
Низкотемпературные режимы и пусковые свойства
При остановке оборудования после горячей смены или в зимний период температура в узлах падает ниже нуля.
Морозильные камеры, если они есть на производстве, работают при -18°C или даже ниже. В таких условиях обычная пластичная смазка густеет, теряет текучесть и может полностью заблокировать смазку при попытке пуска оборудования. Это приводит к сухому трению, ускоренному износу и возможному заклиниванию подшипника.
Для низкотемпературной работы выбирают H1-смазки с синтетическим загустителем и вязкостью базового масла ISO 46 или даже ISO 32. Синтетические загустители (особенно полиакрилаты) сохраняют подвижность при холоде лучше, чем литиевые. Диапазон работы таких смазок часто простирается от -40°C до +160°C. Некоторые специальные составы работают даже до -54°C благодаря использованию очень легких синтетических масел и модифицированных загустителей.
При выборе смазки для низкотемпературного узла (конвейер, редуктор в холодильной зоне) важно проверить не только верхний температурный предел, но и показатель «точка капельности» или «вязкость при -30°C». Эти параметры указываются в техническом описании и показывают, насколько текучей останется смазка при холоде. Если точка капельности выше -25°C, то при -40°C смазка будет слишком вязкой.
В практике хлебопекарного производства часто встречается сценарий, когда одна машина (например, конвейер) работает в холодильной части полнолучателя, и там же располагается редуктор. Для такого редуктора нужна H1-смазка, которая одновременно выдержит морозильную температуру (-18 или -25°C) и кратковременный нагрев при работе. Здесь выбирают NLGI 2 синтетическую смазку с диапазоном от -40°C до +120°C или +140°C. Это компромисс, но он позволяет иметь единый продукт для всех узлов холодильной зоны.
Практический подбор: алгоритм выбора смазки H1
Чтобы правильно выбрать смазку для конкретного узла хлебопекарного оборудования, нужно пройти несколько шагов проверки:
1. Определить точку смазки и тип узла. Это подшипник качения, подшипник скольжения, цепь, направляющая, редуктор или другой механизм? От типа узла зависит форма смазки (пластичная, масло, паста) и класс консистенции.
2. Измерить или уточнить температурные пределы. Какая минимальная и максимальная температура в этой точке за полный цикл работы, включая пуск, работу и охлаждение? Для печных узлов минимум проверяют при выключенной печи, максимум - при режиме выпечки. Важно учесть кратковременные перегревы, например при заклинивании или перегрузке.
3. Проверить наличие воды, пара или химических сред. На хлебопекарном производстве часто используют влажную уборку. Если узел находится рядом с водяными брызгами или паром, нужна водостойкая H1-смазка с отталкивающей адгезией (липкостью). Для направляющих, которые моют каждый день, водостойкость критична.
4. Выбрать тип смазки и NLGI. Если температура не превышает 160–180°C и нет экстремальных нагрузок, подходит пластичная смазка NLGI 2. Если температура выше 200°C, нужна NLGI 3 или высокотемпературное масло. Если температура ниже -30°C или есть пуск в холод, выбирают NLGI 1 или 2 с синтетическим загустителем.
5. Найти H1-продукт с подходящим диапазоном. Рабочий диапазон смазки должен охватывать диапазон узла с запасом минимум 20–30°C с каждой стороны. Например, если узел работает от -10°C до +170°C, то смазка должна быть рассчитана минимум на диапазон от -40°C до +200°C.
6. Проверить регистрацию NSF H1. В техническом описании (TDS) должно быть указано, что смазка зарегистрирована как NSF H1 согласно FDA 21 CFR 178.3570. Если это не указано явно, продукт может не быть утвержден для пищевого оборудования.
7. Убедиться в совместимости с материалами узла. Некоторые H1-смазки содержат полимерные присадки, которые могут разбухать резиновые уплотнения или размягчать прокладки. При замене смазки важно убедиться, что новый продукт совместим с герметиками и прокладками оборудования.
Для узлов, работающих в смешанных условиях (например, тестомес, который охлаждается ночью и прогревается днем), часто применяют компромиссный подход: выбирают смазку, которая не оптимальна ни для холода, ни для жара, но приемлема для обоих. Это экономит закупку двух видов смазок и упрощает логистику, но требует более частой замены и тщательного контроля состояния смазки. Специалисты рекомендуют при таком подходе сокращать интервалы смазки на 20–25% и проверять консистенцию смазки раз в неделю или две.
Как перепады температур влияют на долговечность смазки
Перепады температур ускоряют окисление и старение смазки, даже если она формально допущена для данного температурного диапазона.
Когда смазка нагревается, молекулы масла и присадок взаимодействуют быстрее; когда охлаждается, смазка загустевает и может потерять контакт с трущейся поверхностью. Эти циклы нагрева-охлаждения постепенно разрушают структуру загустителя и истощают присадки, которые предотвращают окисление.
Экспериментальные данные показывают, что каждый цикл нагрева на 50°C выше рабочего диапазона сокращает ожидаемый срок службы смазки примерно в 2–3 раза. Для хлебопекарной печи, которая циклически нагревается и охлаждается, это означает, что если смазка рассчитана на 300°C, но фактически смазка работает при температурных скачках от 150°C до 280°C, то она прослужит заметно дольше, чем при скачках от 200°C до 320°C.
На практике при тестомесе, где смена нагревания и охлаждения происходит ежедневно (горячая работа днем, охлаждение ночью), требуется замена смазки чаще, чем в машинах с более стабильной температурой. Интервалы, указанные в рекомендациях производителя оборудования (часто 100–200 часов или 1–2 месяца), нужно сокращать на 30–50%, если фактические температурные колебания превышают 150°C за цикл.
В условиях высокой влажности и частой мойки оборудования вода попадает в смазку и ускоряет ее деградацию. Водостойкие H1-смазки отталкивают воду и содержат демульгаторы (присадки, которые помогают воде стекать из смазки), но даже они со временем насыщаются влагой. Поэтому в пекарнях с влажным климатом или частой влажной уборкой рекомендуют проверять влажность смазки один раз в 2–4 недели визуально (видны ли капли воды на смазке) или с помощью простого теста на слайде.
Окисленная смазка темнеет, становится вязкой, теряет адгезию и переходит в состояние, при котором она больше работает как абразив, чем как смазка. Признаки окисления: темный цвет смазки, запах горелого масла, наличие твердого осадка или лака на деталях. При появлении таких признаков смазку нужно заменить, даже если прошло мало времени.
Решение проблемы вымывания и окисления при перепадах
Вымывание смазки - это процесс, при котором смазка вытесняется из зоны контакта под воздействием температуры, влаги, вибрации или механических нагрузок.
На хлебопекарном оборудовании вымывание усугубляется перепадами: при нагреве смазка текучеет и вытесняется из подшипника, при охлаждении уже новая смазка вводится в узел, но старая, окисленная, может остаться на поверхности и смешаться с новой.
Для предотвращения вымывания и окисления применяют несколько подходов:
Выбор смазки с высокой адгезией. Смазка должна прилипать к поверхности трения и не стекать при нагреве. Для этого используют загустители с улучшенными адгезионными свойствами (комплексные литиевые, полиуретановые). Адгезия измеряется тестом по ASTM D6138 (тест на адгезию пластичной смазки); чем выше значение (в условных единицах), тем лучше смазка держится.
Использование смазки с тонкодисперсной структурой. Пластичные смазки, у которых загуститель равномерно распределен в базовом масле (тонкодисперсная структура), лучше сохраняют консистенцию при экстремальных температурах и менее подвержены вымыванию. На практике такие смазки часто обозначены как NLGI 1.5 или синтетические NLGI 2.
Увеличение интервалов смазки при перепадах. Вместо того чтобы ждать, когда смазка вымоется и окислится, смазку подают в узел чаще - не по графику, а по результатам проверки состояния (визуально или методом анализа пробы). Это требует больше внимания, но предотвращает работу на старой смазке.
Выбор высокостабильной синтетической базы. Синтетические масла (PAO, полиальфаолефины, или комплексные эстеры) окисляются медленнее, чем минеральные, особенно при высокотемпературных циклах. Для узлов с экстремальными перепадами рекомендуют переходить на синтетические H1-смазки, даже если их стоимость выше.
В узлах тестомеса, где происходит интенсивное перемешивание теста и фрикционный нагрев, частой проблемой является локальное повышение температуры выше паспортного. Здесь смазка должна иметь запас по высокотемпературному пределу, а также содержать крепкую систему антиокислительных присадок. EFELE SG-392, термо-водостойкая пластичная смазка NSF H1, применяется именно для таких условий: она сохраняет адгезию при резких перепадах от холодного пуска к горячей работе и содержит присадки, которые предотвращают окисление при локальных перегревах и фреттинге в подшипниках.
Часто задаваемые вопросы
Можно ли использовать одну H1-смазку для печной цепи и для тестомеса?
Нет, потому что они работают в совершенно разных режимах. Печная цепь нуждается в масле ISO VG 220 с верхним пределом 300°C, а тестомес - в пластичной смазке NLGI 2 с низкотемпературной текучестью. Если смазку тестомеса нанести на печную цепь, она коксуется; если цепное масло попадет в тестомес, оно будет стекать при нагреве. Нужны две отдельные подборки.
Что означает, что смазка работает от -40°C до +160°C?
Это рабочий диапазон, в котором смазка сохраняет основные свойства: консистенцию (для пластичной смазки), вязкость (для масла), адгезию и защиту от окисления. Ниже -40°C смазка может загустеть и заблокировать узел, выше +160°C она может окислиться или потечь. Но это не жесткий предел: при кратковременном выходе на 10–20°C за пределы диапазона смазка еще работает, а вот при длительной работе или циклических перепадах за границей диапазона она быстро деградирует.
Как часто нужно проверять и менять пищевую смазку H1 на хлебопекарном оборудовании?
Для узлов с экстремальными температурными перепадами (тестомес, печные подшипники) интервал замены сокращают до 30–50 часов работы вместо стандартных 100–200 часов. Состояние смазки проверяют визуально один раз в неделю: берут образец смазки пальцем или пластинкой, смотрят на цвет (темнеет ли), консистенцию (не густеет ли), запах (нет ли запаха горелого). Если смазка почернела или загустела, замену делают немедленно.
Что такое адгезия смазки и почему она важна при перепадах температур?
Адгезия - это способность смазки прилипать к поверхности трения и не стекать при нагреве. При перепадах температур адгезия критична: при нагреве смазка размягчается, и если адгезия низкая, она вытесняется из узла и вытекает. При охлаждении узел остается без смазки, и при следующем пуске происходит сухое трение. Адгезия измеряется в условных единицах (обычно 0–10, где 10 - максимальная); для хлебопекарного оборудования выбирают смазки с адгезией не ниже 6–7.
Почему важно закладывать запас по температурному диапазону смазки?
Потому что реальная температура в узле часто превышает паспортную на 20–50°C за счет локального фрикционного нагрева, вибрации, перегрузок или сбоев оборудования. Если смазка рассчитана ровно на фактическую температуру, то при малейшей перегрузке она перейдет верхний предел и начнет быстро окисляться. Закладка запаса в 50–100°C над максимальной фактической температурой обеспечивает подушку безопасности и продлевает срок службы смазки.
Заключение
Смазки H1 для хлебопекарного оборудования справляются с перепадами температур не благодаря самой категории H1, а благодаря правильному подбору формулы по температурному диапазону, классу консистенции NLGI, вязкости базового масла и системе присадок. H1 - это только допуск для пищевой безопасности, а вот параметры термостойкости, низкотемпературной текучести, адгезии и водостойкости выбирают отдельно для каждого узла.
Узлы тестомеса нуждаются в пластичной смазке NLGI 2 с синтетическим загустителем и диапазоном от -30°C до +180°C. Печные цепи требуют высокотемпературного масла ISO VG 220 с рабочей температурой до 300°C. Морозильные зоны нужна H1-смазка, сохраняющая текучесть до -40°C и ниже. Выбор по одному параметру (только по H1 или только по максимальной температуре) приводит к быстрому износу оборудования и частым заменам смазки. Используй предложенный алгоритм подбора: определи узел, измерь температурные пределы, проверь требования по влаге и нагрузке, выбери тип смазки и найди H1-продукт с подходящим диапазоном.
Следующий шаг: возьми техническое описание (TDS) каждой используемой на производстве смазки, внеси параметры (температурный диапазон, NLGI, вязкость, адгезия) в таблицу и сравни с характеристиками узлов оборудования. Если совпадение хотя бы на 70%, смазка подходит. Если совпадение ниже - проведи переподбор и протестируй новый продукт на одном участке перед полной заменой. Этот подход сэкономит расходы на замены и предотвратит аварийные остановки производства.
