Пенообразование в баке циркуляционной системы станка - распространенная проблема, которая возникает не только из-за неправильного выбора смазочно-охлаждающей жидкости, но и из-за механических неисправностей, загрязнения или неправильного режима эксплуатации. Пена снижает производительность, ускоряет износ инструмента, приводит к скольжению и увеличивает расход материала. В этой статье разберем, почему пенится СОЖ в станке, какие причины вызывают это явление и как быстро его устранить. Статья адресована техническим специалистам, инженерам-технологам и закупщикам, которые сталкиваются с этой проблемой на производстве.
Если вы уже заметили, что сож пенится в станке, первый шаг - понять, что вызвало пену: конструкция системы подачи, качество самой жидкости, состав воды или загрязнение. От причины зависит решение.
Две группы причин: механика и химия
Пена в СОЖ - результат захвата воздуха жидкостью.
Отраслевые специалисты разделяют причины на две категории. Механические причины связаны с конструкцией и режимом работы системы подачи: подсос воздуха через герметичность соединений, слишком высокий напор насоса, каскадный слив («водопад») жидкости в бак, низкий уровень в баке, кавитация или неправильное положение всасывающей части насоса.
Химические причины кроются в самой жидкости и окружающей среде: неправильная концентрация (как слишком высокая, так и слишком низкая), жесткость воды, загрязнение моющими средствами, посторонними маслами или остатками чистящих составов, а также несоответствие между типом жидкости и требованиями конкретного станка.
Самый простой способ отличить механическую причину от химической - провести полевой тест. Возьмите небольшой образец жидкости из рабочего бака, поместите его в прозрачный сосуд и встряхните его несколько раз. Если пена держится на поверхности долго (30 секунд и больше) - проблема скорее всего химическая. Если пена быстро рассасывается - механическая, и в системе есть подсос воздуха, избыток напора или другие геометрические неполадки.
Почему пенится СОЖ в станке: химические факторы
Концентрация вне рекомендуемого диапазона
Многие закупщики допускают ошибку: считают, что чем выше концентрация, тем лучше защита. На самом деле установленный поставщиком диапазон (обычно 5–15% для стандартных водосмешиваемых жидкостей) - результат многолетних испытаний. Слишком высокая концентрация может не только усиливать пенообразование, но и нарушить баланс эмульсии, привести к налипанию на детали и отложениям на фильтре.
Контроль концентрации проводится рефрактометром по согласованной со снабженцем методике. Если рефрактометр показывает значение вне диапазона, жидкость разбавляют (при избытке концентрата) или добавляют концентрат (при недостатке). После корректировки пена часто исчезает в течение смены.
Жесткость воды и ее влияние на пену
Качество воды - ключевой фактор, который часто упускают. Мягкая вода с общей жесткостью ниже примерно 100 ppm может способствовать пенообразованию в некоторых составах СОЖ. Это связано с отсутствием в воде минеральных ионов, которые стабилизируют эмульсию. Если вода очень мягкая (деионизированная или дистиллированная), рекомендуется проверить на совместимость с конкретной жидкостью у поставщика.
Обратное осмоса, ионный обмен или фильтрация через смолы могут дать слишком мягкую воду. В таких случаях иногда помогает переход на вариант СОЖ, разработанный для мягкой воды, или добавление буферных компонентов по согласованию с производителем жидкости.
Загрязнение посторонними веществами
Попадание в бак моющих средств, чистящих составов (особенно щелочных), посторонних минеральных масел или жиров - частая причина пены. Такое загрязнение нарушает баланс поверхностно-активных веществ в эмульсии и резко увеличивает склонность к пенообразованию.
Источник загрязнения часто скрыт: некачественное мытье деталей перед обработкой, остатки чистящих спреев на станке, попадание в систему масла со старого инструмента или из соседнего участка. Проверка включает осмотр рабочей зоны, очистку входных фильтров и водоприемников, а также визуальное определение посторонних слоев в баке (радужный налет, масляная пленка).
Почему пенится СОЖ в станке ЧПУ: механические факторы
Подсос воздуха и герметичность системы

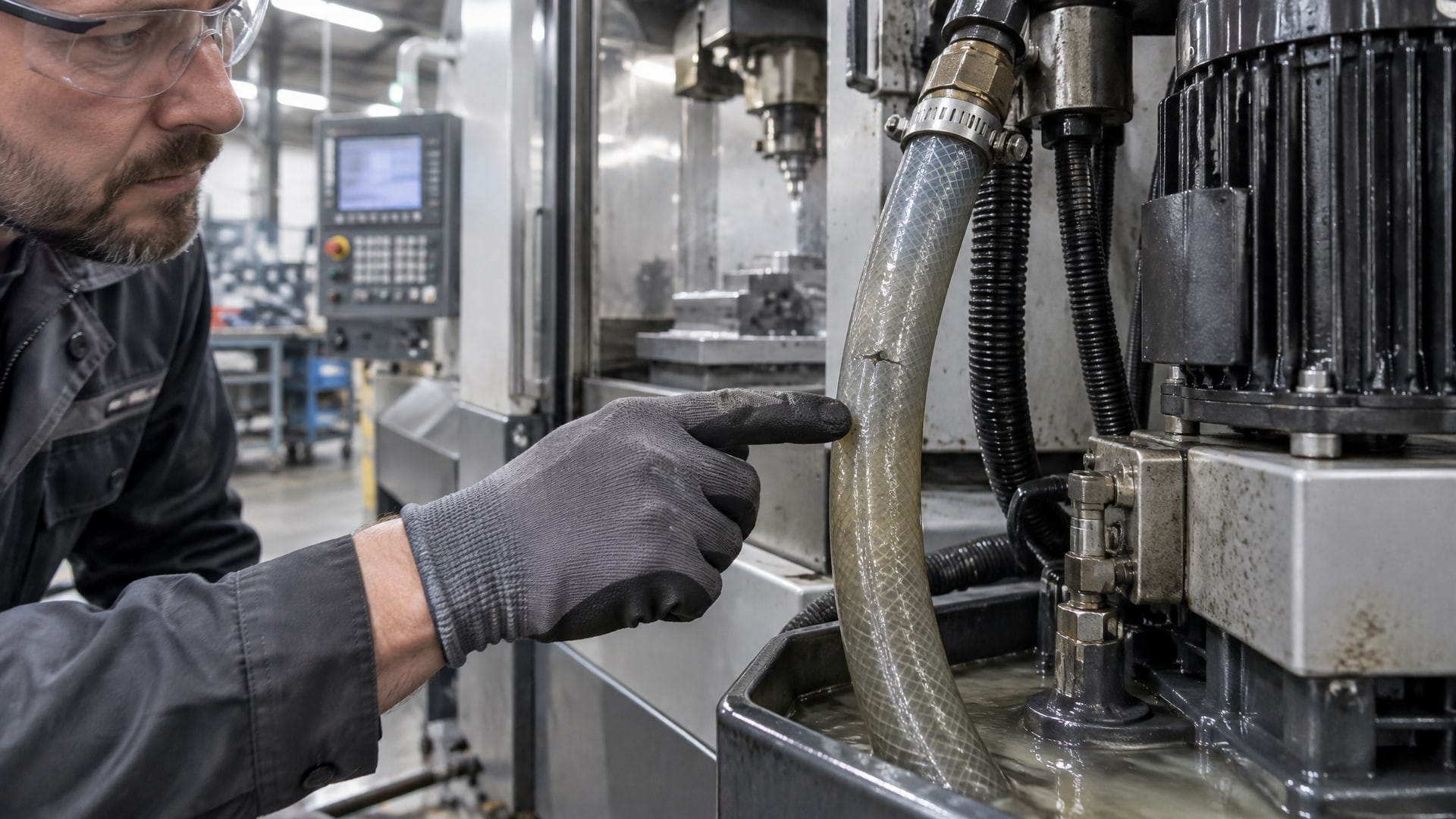

Подсос воздуха - самая частая механическая причина пены. Он возникает через микротрещины в шлангах, негерметичные соединения, неправильное уплотнение разъема всасывающей магистрали или через воздуховыпуск фильтра, работающий неправильно.
На станках ЧПУ с интенсивной циркуляцией (высокие давления, частые смены режимов) герметичность критична. Проверка проводится визуально: осмотрите все соединения и участки, которые находятся выше уровня жидкости в баке. Даже через микроскопическую щель в муфте радикально снижается качество эмульсии. Если заметна влага или капли вокруг соединения - герметичность нарушена.
Высокий напор насоса и каскадный слив
Чрезмерный напор создает турбулентность при возврате жидкости в бак. Вместо спокойного слива жидкость падает в бак «водопадом», захватывая воздух. Каскадный слив особенно опасен в системах высокого давления: каждый метр падения жидкости добавляет воздуха.
Рекомендуемая практика - организовать слив через погруженную трубку, которая ведет жидкость ниже уровня в баке. Это предотвращает вспенивание. Если конструкция станка не предусматривает такую трубку, можно попросить у поставщика станка консультацию по модификации или рассмотреть переход на низкопенный вариант СОЖ.
Кавитация и низкий уровень жидкости в баке
Кавитация возникает, когда давление в зоне всасывания насоса падает ниже давления пара жидкости, и в жидкости образуются пузырьки газа. Это происходит при недостаточном уровне жидкости в баке или при неправильном расположении всасывающего патрубка слишком высоко над жидкостью.
Низкий уровень также снижает время отстоя пены. Жидкость не успевает выделить захваченный воздух перед возвратом в насос. Рекомендуется поддерживать бак достаточно заполненным (примерно на 60–75% объема), чтобы обеспечить достаточный объем для дегазации и стабилизации эмульсии.
Быстрое устранение пены: пошаговый алгоритм
Шаг 1: проверка концентрации
Первое, что нужно сделать, - измерить концентрацию рефрактометром. Много станков начинают пениться просто потому, что концентрация сместилась выше нормы (концентрат накапливается из-за испарения воды). Доведите жидкость к номинальному значению: разбавьте водой нужного качества или добавьте концентрат в рекомендованной пропорции.
Шаг 2: анализ воды
Попросите у поставщика СОЖ спецификацию на требуемую жесткость воды. Если ваша вода мягче указанного значения, рассмотрите добавление буферных компонентов или переход на версию жидкости, совместимую с мягкой водой. В экстренных случаях можно временно использовать техническую воду вместо полностью деионизированной.
Шаг 3: проверка загрязнения
Визуально осмотрите поверхность жидкости в баке на предмет радужного налета, масляных пленок, кусочков грязи или необычного цвета. Возьмите образец и отправьте его поставщику для анализа, если подозреваете загрязнение. Если загрязнение подтверждено, может потребоваться частичная или полная замена жидкости.
Шаг 4: проверка системы подачи
Осмотрите шланги, соединения, муфты и уплотнения на герметичность. Проверьте положение возврата жидкости: она должна поступать в бак ниже уровня или через погруженную трубку, а не падать каскадом. Убедитесь, что уровень жидкости в баке достаточно высок (не менее 50–60% от объема).
Шаг 5: контроль напора и производительности насоса
Если пена исчезла после механических и химических проверок, но проблема повторяется при включении станка на полную мощность, причина может быть в избыточном напоре. Обратитесь к паспорту станка или поставщику оборудования для уточнения номинальных параметров насоса и возможности снижения давления без потери охлаждения и смазки.
При подборе СОЖ для станков с высоким давлением и интенсивной циркуляцией на производстве уже прижились специально разработанные низкопенные составы, которые стабильно работают при скоростях до 15–20 м/мин и давлениях выше 2–3 МПа. Концентрат водосмешиваемой СОЖ EFELE CF-627 демонстрирует хорошую стабильность эмульсии и минимальное пенообразование в диапазоне 5–15% при стандартных режимах подачи, что позволяет инженерам избежать дополнительной сложности с пеногасителями.
Шаг 6: если проблема сохраняется
Если после всех проверок пена остается, оцените совместимость самой СОЖ с вашей системой. Возможно, требуется вариант, специально разработанный для вашей жесткости воды, типа станка или режима обработки. Добавление пеногасителя допускается только по согласованию с поставщиком жидкости - самовольное применение антипены может нарушить эмульсию и стабильность покрытия.
Заблуждения, которые мешают быстро решить проблему
Много инженеров и снабженцев уверены, что пена - признак плохой жидкости.
На самом деле даже отличная СОЖ может пениться, если станок имеет подсос воздуха или система настроена неправильно. Замена жидкости без устранения механической причины не решит проблему.
Другое распространенное заблуждение: достаточно просто добавить пеногаситель и забыть о проблеме. Пеногаситель - это временная мера. Если есть подсос воздуха или кавитация, антипена не устранит первопричину, и через несколько часов пена вернется. К тому же самовольное добавление пеногасителя может несовместимо взаимодействовать с присадками жидкости и вызвать выделение масла или потерю смазывающей способности.
Третье заблуждение: чем выше концентрация, тем надежнее защита. Практика показывает обратное. Слишком высокая концентрация нарушает эмульсию, уменьшает время жизни жидкости, и часто именно концентрация выше 18–20% вызывает интенсивное пенообразование. Всегда придерживайтесь рекомендованного диапазона 5–15%.
Стандарты и методики контроля пенообразования
Для оценки склонности водосмешиваемых жидкостей к пенообразованию применяется стандарт ASTM E3265-21, который описывает методы определения стабильности пены и эффективности пеногасителей.
Этот стандарт помогает производителям СОЖ оценивать качество своих продуктов и помогает инженерам на производстве выбирать жидкости, протестированные на стойкость к пене.
Практические проверки включают визуальное наблюдение (встряхивание образца в прозрачном сосуде, регистрация времени рассасывания пены) и лабораторные тесты (вспенивание воздухом, давление, контроль объема и распада пены).
На производстве достаточно простого полевого теста: возьмите 200 мл жидкости из системы, поместите в прозрачный стакан, встряхните 10 раз и засеките время до полного исчезновения пены. Если пена держится дольше 1–2 минут - система в зоне риска и требует проверки концентрации, воды и герметичности.
Часто задаваемые вопросы
Почему пенится СОЖ при включении станка?
Пена часто возникает в первые минуты работы из-за захвата воздуха при запуске насоса. Если пена исчезает в течение 5–10 минут и система работает стабильно, это норма. Если пена держится дольше или возникает во время работы, проверьте герметичность системы, уровень жидкости, концентрацию и качество воды.
Может ли мягкая вода вызвать пенообразование?
Да, мягкая вода (жесткость ниже 100 ppm) может усилить пенообразование в некоторых СОЖ. Проверьте спецификацию жидкости у поставщика. Если вода слишком мягкая, рассмотрите переход на состав для мягкой воды или добавление буферных компонентов по согласованию с производителем.
Как часто нужно проверять концентрацию СОЖ?
На активно работающих станках концентрацию контролируют 1–2 раза в неделю рефрактометром. На станках с интенсивной циркуляцией (ЧПУ, полуавтоматы) - чаще, так как испарение воды происходит быстрее. При нестабильной пене проверяйте ежедневно, пока причина не будет найдена.
Опасна ли пена для инструмента и станка?
Да. Пена ухудшает охлаждение, снижает смазывающую способность, приводит к скольжению инструмента, ускоряет его износ и может вызвать брак. Кроме того, пена способствует окислению жидкости и сокращает ее срок службы. Проблему нужно решать оперативно.
Помогает ли пеногаситель, если есть подсос воздуха?
Временно помогает, но не решает проблему. Пеногаситель подавит пену на час-два, но если подсос воздуха остается, пена вернется. Сначала найдите и устраните первопричину (герметичность, уровень, слив в бак), а пеногаситель используйте только по рекомендации поставщика жидкости.
Заключение
Пенообразование в системе циркуляции СОЖ - это не приговор и не всегда признак низкого качества жидкости. Причины часто кроются в конструкции системы подачи, качестве воды, концентрации или загрязнении. Быстрое устранение пены начинается с диагностики: простой полевой тест покажет, химическая это проблема или механическая. Затем последовательно проверьте концентрацию, жесткость воды, герметичность системы, уровень в баке и геометрию возврата жидкости.
Если вы закупщик или инженер, обратитесь к поставщику СОЖ за спецификацией на вашу жидкость, согласуйте требования к качеству воды и режимы подачи. На производстве закупщики возвращаются ко второму году работы с составами, которые уже зарекомендовали себя на конкретных станках и системах - это снижает риск неожиданного пенообразования и экономит время на диагностику. Следующий шаг: составьте чек-лист проверки (концентрация, вода, герметичность, уровень) и проводите контроль еженедельно или по графику, установленному для вашего производства.
