Масленка - это узел на оборудовании, работающий как обратный клапан для подачи смазки к точкам трения. Но сама по себе масленка ничего не стоит без правильного инструмента для ее заправки. Выбор приспособления зависит от типа тавотницы, консистенции смазочного материала и доступности узла. В этой статье разберемся, какие инструменты существуют, чем они отличаются и как не ошибиться при подборе для конкретного оборудования.
Статья полезна техническим специалистам, инженерам и закупщикам, которые отвечают за надежность смазочных систем на производстве. Вы узнаете о типах шприцов, приспособлениях для очистки и критериях выбора, которые помогут продлить межремонтный интервал оборудования.
Что такое пресс-масленка и зачем ее нужно заправлять

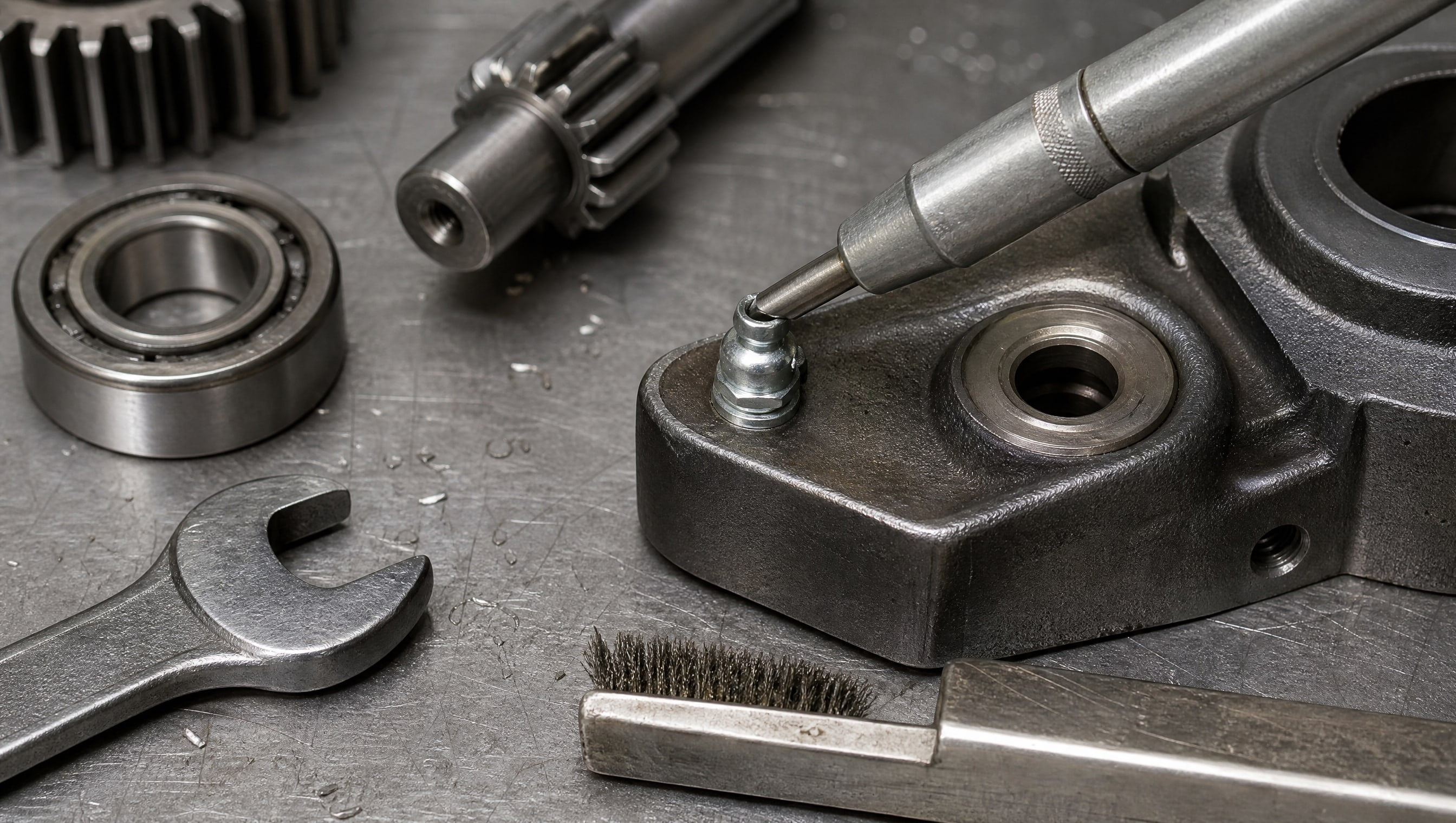

Пресс-масленка, или тавотница, - это малогабаритное устройство для индивидуальной подачи смазки к узлам трения прямо на месте работы.
Конструктивно она состоит из корпуса, шарика и пружины. Когда вы нажимаете на шприц и подаете смазку, давление отжимает шарик, открывая проход к смазываемому узлу. После подачи пружина автоматически закрывает канал, препятствуя попаданию грязи, влаги и абразивных частиц.
Такая система работает как с густыми смазочными маслами, так и с пластичными консистентными смазками. Регулярная заправка масленок гарантирует, что смазка всегда присутствует в нужном количестве в точке трения, предотвращая сухое трение и преждевременный износ подшипников, направляющих и других сопряжений. Без правильной заправки масленка быстро засорится или иссякнет, и оборудование начнет работать с повышенным трением.
Типы инструментов для заправки масленок
Штоковый шприц: универсальное решение для каждодневной работы

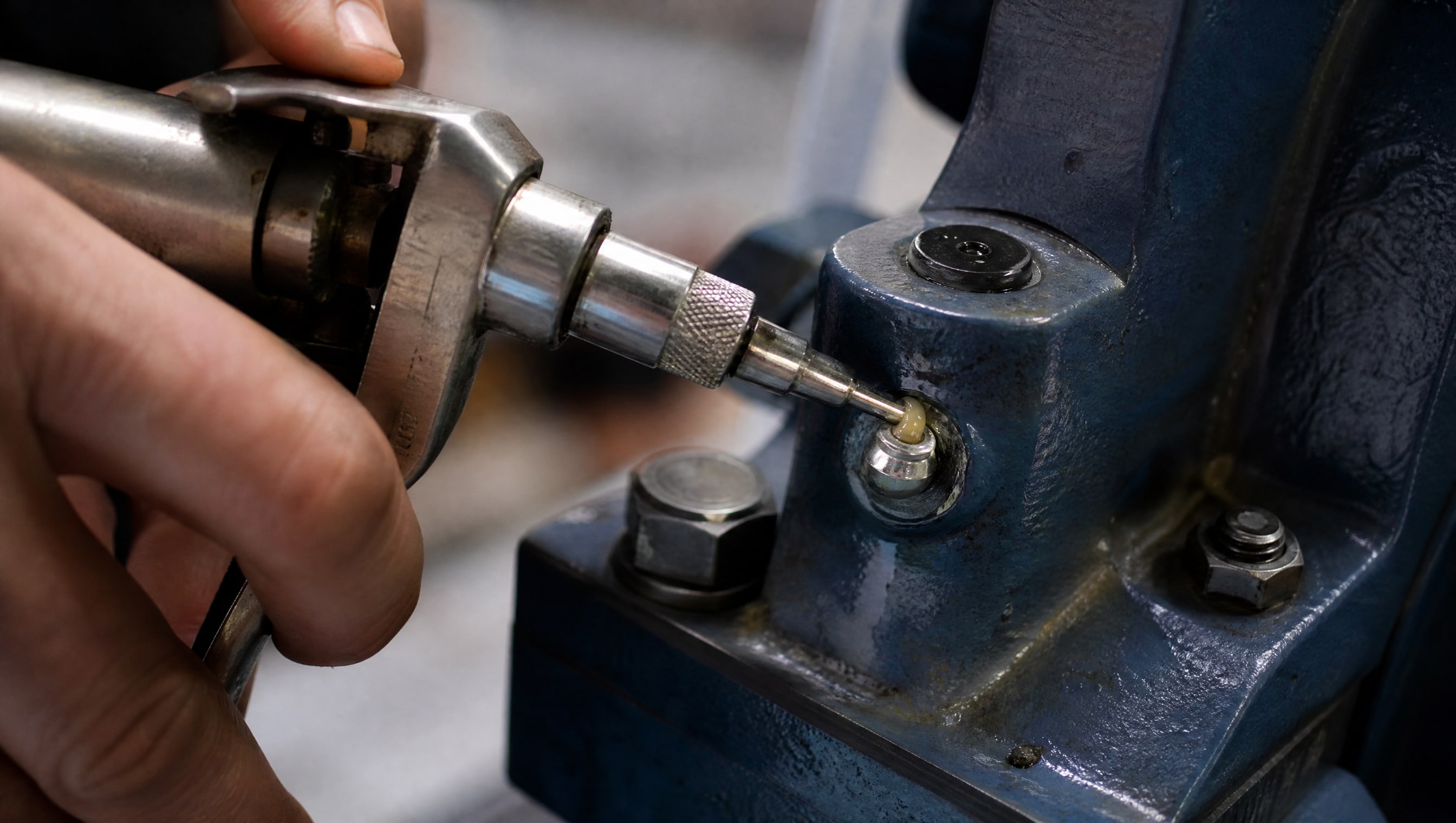

Штоковый, или плунжерный, шприц - классический инструмент для заправки масленок. Его конструкция проста: цилиндр с плунжером, который при нажатии вытесняет смазку через наконечник в заправочное отверстие масленки. Штоковый шприц удобен для работы с густыми маслами и пластичными смазками средней консистенции. Он не требует электроэнергии и позволяет точно дозировать количество подаваемой смазки благодаря ручному управлению.
Этот тип инструмента универсален: подходит как для плановых обслуживаний, так и для аварийных ситуаций, когда смазка срочно нужна на производстве. Малый вес и габариты позволяют носить его в ящике со сменой.
Рычажный шприц: применение в условиях ограниченного доступа

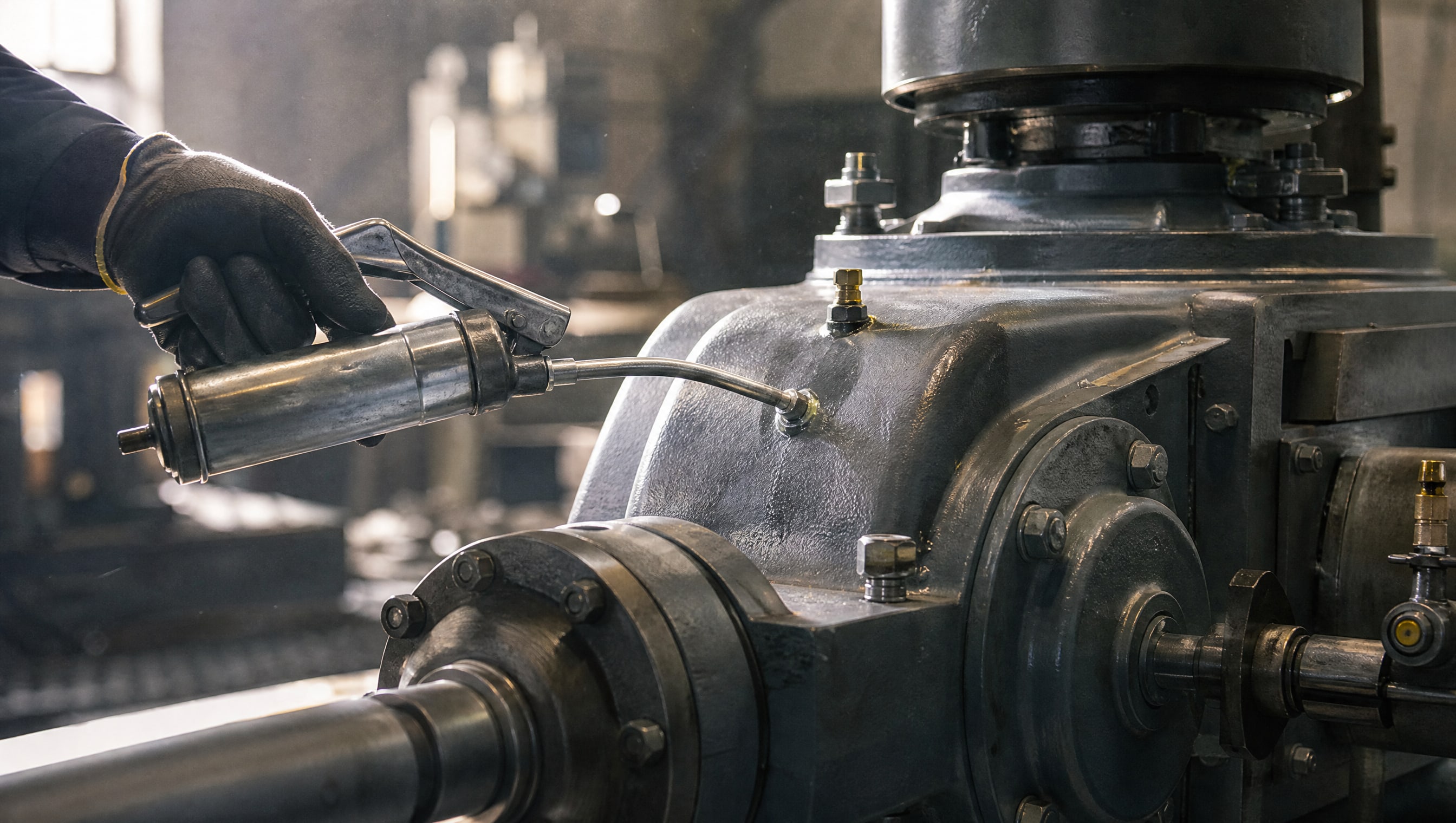

Рычажный, или рычажно-плунжерный, шприц отличается длинным рычагом, который дает выигрыш в силе. Это особенно полезно при работе с очень вязкими смазками или когда смазка в масленке уже начала затвердевать. Рычаг позволяет прилагать большее усилие без утомления руки. Такие шприцы часто используют в сложных условиях: в цехах с тяжелым оборудованием, где требуется проталкивание смазки под высоким давлением.
Минус рычажного шприца - его больший вес и габариты по сравнению со штоковым. Кроме того, для работы нужны обе руки: одну держишь шприц на масленке, другой работаешь рычагом.
Пневматический шприц: автоматизация при регулярной заправке

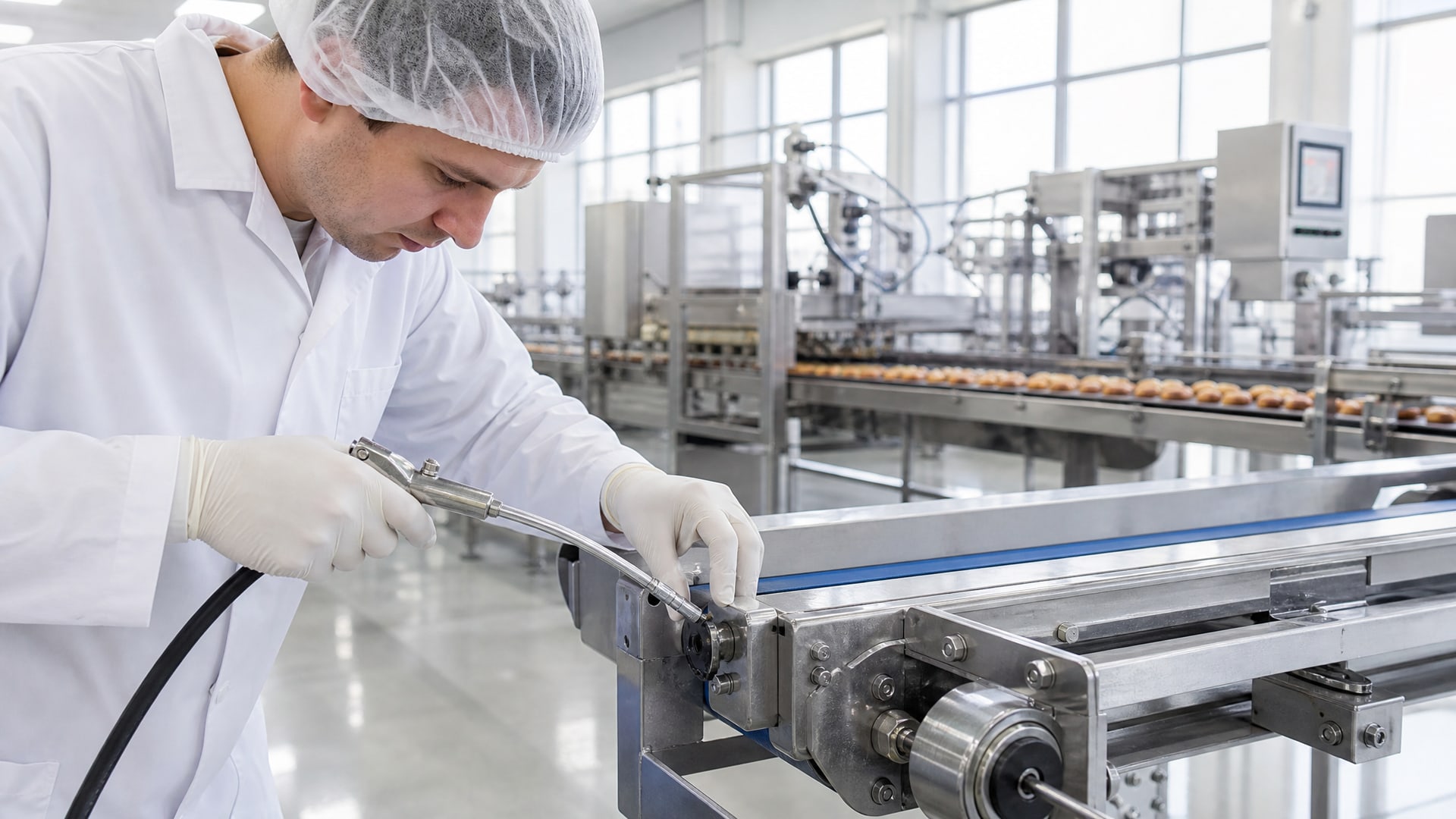

Пневматический шприц работает от сжатого воздуха и нагнетает смазку автоматически. Если на производстве есть централизованная пневматическая сеть со сжатым воздухом под давлением, такой инструмент резко ускоряет обслуживание. Оператор просто подводит наконечник к масленке и включает подачу воздуха - смазка подается сама. Это удобно при массовом обслуживании оборудования.
Пневматический шприц требует наличия компрессора и гибких трубок, что усложняет его использование в небольших мастерских. Также нужна регулировка давления воздуха, чтобы не повредить саму масленку при подаче.
Приспособления для очистки масленок от затвердевшей смазки

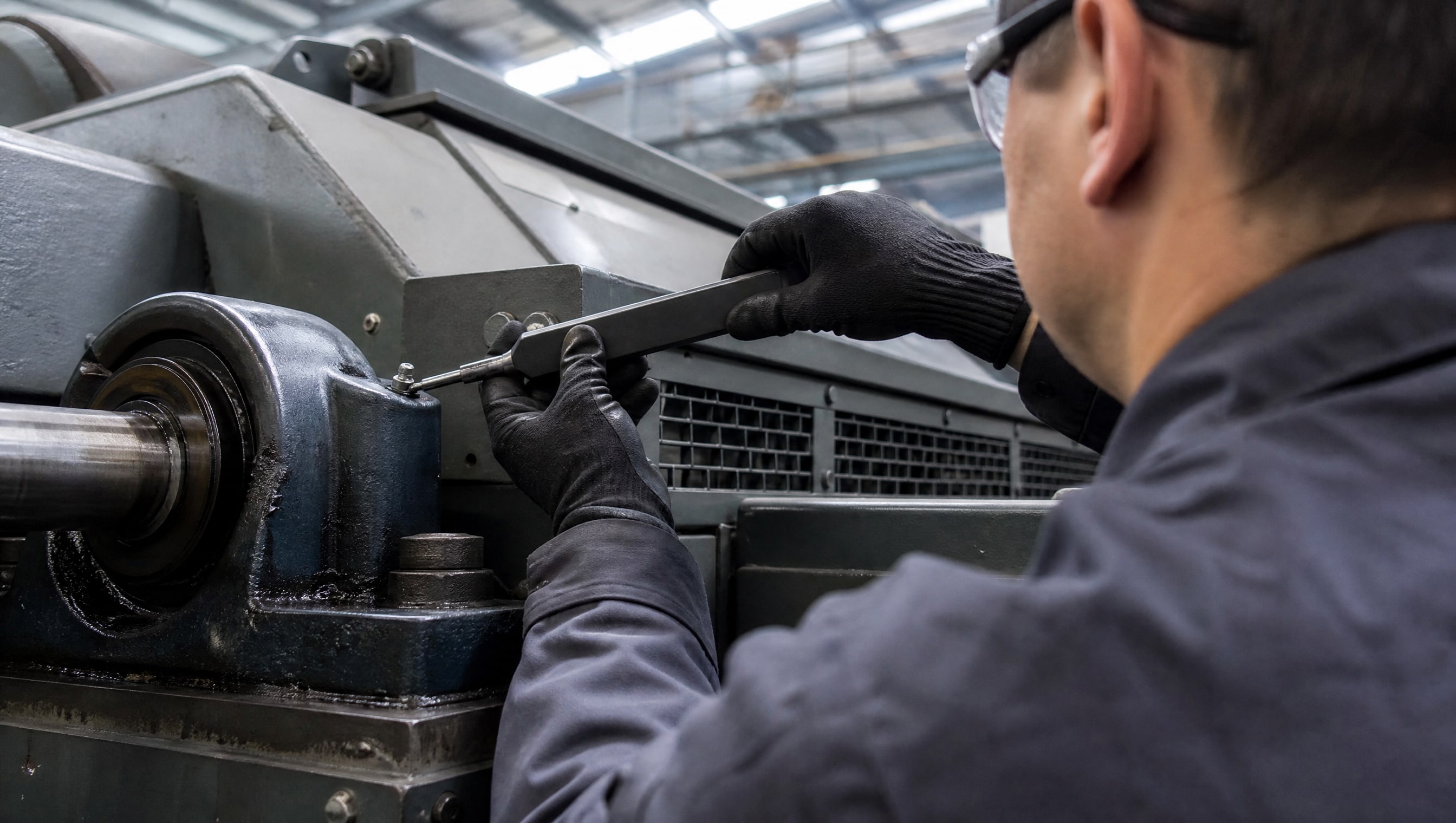

Если смазка в масленке затвердела, обычный шприц может не помочь.
В этом случае используют специальные приспособления с функцией очистки. Такое приспособление имеет размеры около 240 × 60 × 20 мм и весит около 171 г - компактно, чтобы носить на рабочее место.
Конструкция приспособления позволяет:
Пробивать засохшую смазку в канале тавотницы, не повреждая сам обратный клапан.
Подавать новую смазку в труднодоступные места, например в угловые масленки, которые расположены под углом к оси узла.
Работать как с прямыми, так и с угловыми тавотницами благодаря сменным наконечникам.
Такие приспособления незаменимы при техническом обслуживании оборудования с многолетним сроком эксплуатации, где масло накопилось и полимеризовалось в каналах.
Выбор инструмента в зависимости от типа масленки
Прямая масленка: стандартный подход
Прямая пресс-масленка расположена так, чтобы ее заправочное отверстие было направлено вверх или в удобную для доступа сторону. Для работы с такой масленкой достаточно обычного штокового шприца. Наконечник шприца вставляется непосредственно в отверстие масленки, и смазка подается перпендикулярно корпусу.
Выбирая шприц для прямой масленки, убедитесь, что его наконечник совместим по диаметру с заправочным отверстием. Большинство промышленных масленок имеют стандартные отверстия, так что типовой шприц подойдет.
Угловая масленка: специализированные решения
Угловая масленка установлена так, что ее заправочное отверстие направлено под углом к оси узла. Это часто делается для экономии места или для защиты от брызг и загрязнения. Работать с угловой масленкой обычным шприцом неудобно: приходится подводить его под неестественным углом, что снижает контроль и увеличивает риск соскальзывания.
Для угловых масленок применяют приспособления с изогнутыми или сменными наконечниками. Такие приспособления подходят для прямых и угловых тавотниц, позволяя заправить смазку без демонтажа оборудования.
Совместимость смазочного материала и инструмента
Вязкость и консистенция смазки влияют на выбор шприца.
Пластичные консистентные смазки (класс NLGI 1–3) требуют мощного механизма нагнетания. Если вы работаете с густой смазкой, используйте рычажный или пневматический шприц, чтобы обеспечить достаточное давление для подачи смазки через узкий канал масленки. Штоковый шприц с недостаточной механической силой может не продавить смазку, особенно если смазка слегка затвердела.
Густые смазочные масла (вязкость по ГОСТ 32299 или аналоги) подаются проще, чем пластичные смазки. Для них подойдет обычный штоковый шприц с адекватным давлением нажатия.
Жидкие смазки нередко применяют на участках с частой подачей смазки, например на направляющих. Для них подойдет любой из рассмотренных шприцов, но важно убедиться, что наконечник вставляется в масленку герметично, иначе жидкая смазка будет вытекать до момента подачи.
Совет инженера: шприцы серии HD для масленок в картриджной системе
На современных производствах с централизованной смазкой или картриджными системами смазочные инструменты становятся частью стандартизированного набора.
Когда смазка подается из единого источника через разветвления к разным масленкам, важно иметь инструмент, который работает одной рукой и не требует частой замены насадок. Такой подход экономит время оператора и снижает ошибки при выборе насадки.
На практике закупщики возвращаются ко вторичному использованию инструментов, которые зарекомендовали себя в сочетании качества, удобства и надежности. Специализированные шприцы, работающие с универсальными картриджами смазки, становятся предпочтительным вариантом благодаря предсказуемому расходу смазочного материала и отсутствию необходимости в доработках на месте.
Рекомендации по выбору и закупке
При покупке инструмента для заправки масленок следуйте этому чек-листу:
Определите тип масленок на вашем оборудовании: прямые или угловые. Если есть оба варианта, выбирайте приспособление, которое подходит к обоим, или закупите несколько инструментов.
Узнайте вязкость и консистенцию используемой смазки (пластичная, масло, жидкий состав). От этого зависит требуемая сила нагнетания.
Оцените частоту заправки и доступность узлов. Если масленки забиты или смазка часто затвердевает, приобретите приспособление с функцией очистки.
Проверьте совместимость наконечника шприца с диаметром заправочного отверстия масленки.
Убедитесь, что инструмент подходит для работы в условиях вашего цеха (температура, влажность, запыленность).
Регулярный осмотр и сменное обслуживание инструмента продлевают его срок службы. Если пластиковые наконечники потрепаны или металлические части заржавели, замените их, иначе рискуете повредить масленку при заправке.
Часто задаваемые вопросы
Чем отличается масленка от шприца для смазки?
Масленка - это стационарный элемент, встроенный в узел оборудования. Она служит хранилищем смазки и поддерживает подачу ее в точку трения. Шприц для смазки - это ручной или пневматический инструмент, которым вы заправляете масленку. Масленка не работает без шприца, а шприц без масленки просто останется лежать в ящике.
Можно ли использовать один шприц для всех типов масленок и смазок?
Универсальный штоковый шприц подходит к большинству прямых масленок и работает со средней консистенцией смазки. Однако для угловых масленок, очень вязких смазок и засохших каналов лучше иметь специализированные приспособления. Это не переизбыток: на производстве часто нужны разные инструменты для разных задач.
Почему смазка не поддается при нажатии на шприц?
Причины могут быть три: во-первых, смазка в масленке затвердела и забила канал; во-вторых, вы выбрали слишком слабый по мощности шприц для данной вязкости; в-третьих, наконечник не вставлен герметично в масленку, и давление уходит вбок. Сначала проверьте герметичность стыка, затем попробуйте помощнее надавить, и если не поможет - чистите канал специальным приспособлением.
Как часто нужно заправлять масленку?
Это зависит от интенсивности работы оборудования, типа смазки и размера самой масленки. На высокоскоростных подшипниках - раз в неделю, на направляющих медленного оборудования - раз в месяц. Инструкция к оборудованию обычно указывает периодичность. Ориентируйте на то, что смазка должна быть видна в смотровом окне масленки; если окна нет, просто подавайте маленьким нажатием раз в 1–2 недели.
Какой инструмент выбрать, если в цехе стоит пневматическая сеть?
Если компрессор уже работает, имеет смысл приобрести пневматический шприц. Он ускорит обслуживание в 2–3 раза по сравнению с ручным, особенно при массовом обслуживании оборудования. Главное - отрегулировать давление воздуха, чтобы не повредить обратный клапан тавотницы при подаче смазки.
Заключение
Выбор инструмента для заправки масленок зависит от типа тавотницы, консистенции смазочного материала и условий работы на производстве. Штоковый шприц - базовый вариант для большинства случаев, рычажный и пневматический - специализированные решения для сложных условий. Когда смазка затвердевает, приспособления для очистки становятся незаменимыми.
Чтобы правильно подобрать инструмент, проверьте тип ваших масленок (прямые или угловые), узнайте вязкость используемой смазки и оцените частоту обслуживания. Это займет 15 минут, но сэкономит вам часы переделок и предотвратит аварии из-за недостатка смазки. Проведите такой аудит на своем оборудовании и составьте список необходимых инструментов для закупки в следующем квартале.
