Выбор правильной смазочно-охлаждающей жидкости - один из самых действенных способов увеличить ресурс режущего инструмента и повысить качество обработки на ЧПУ-станках. Но это решение принимается не на основе общих представлений, а на конкретных параметрах: обрабатываемый материал, тип операции, требуемые охлаждение и смазывание, возможность фильтрации и контроля концентрации. Инженеры и закупщики часто ошибаются, выбирая только по цене или пытаясь применить одну универсальную жидкость для всех задач. На самом деле каждая операция - токарная, фрезерная, сверлильная - имеет свои требования, и только их учет гарантирует стабильный процесс и долгий срок службы инструмента.
Статья раскрывает систему подбора СОЖ для станков с ЧПУ: от критериев выбора и типов жидкостей до практики фильтрации и контроля параметров. Материал будет полезен техническим специалистам, инженерам цеха и закупщикам, которые хотят избежать простоев и преждевременного износа инструмента.
Критерии выбора СОЖ для станков с ЧПУ
Первый этап подбора - понять, что нужно в конкретной операции.
Материал заготовки, скорость шпинделя, глубина резания и требуемое качество поверхности задают приоритеты. При выборе СОЖ для чпу станка нужно оценить три ключевых момента: совместимость с машиной, совместимость с материалом и эксплуатационные удобства.
Совместимость с материалом заготовки означает, что жидкость не вызывает коррозию, вспенивание или нестабильность эмульсии при работе с алюминием, чугуном, сталью или цветными сплавами. Совместимость со станком проверяется по уплотнениям системы подачи, материалам трубопроводов и фильтрам: некоторые жидкости разбухают резину или откладывают осадок. Кроме того, нужно убедиться, что система подачи станка может работать с выбранной вязкостью и типом жидкости (масляная, водосмешиваемая или полусинтетическая).
Эксплуатационные удобства включают стабильность жидкости при хранении, простоту приготовления рабочей смеси, возможность отделения стружки, контроль загрязнений и утилизацию. Жидкость должна легко проходить фильтрацию, не образовывать стойкую пену и сохранять свойства при циклических нагревах и охлаждениях, свойственных работе станка.
Типы СОЖ и их роль в ресурсе инструмента
На рынке распространены четыре основных типа смазочно-охлаждающих жидкостей: масляные (неэмульсируемые), водосмешиваемые, полусинтетические и синтетические.
Каждый тип предназначен для разных условий.

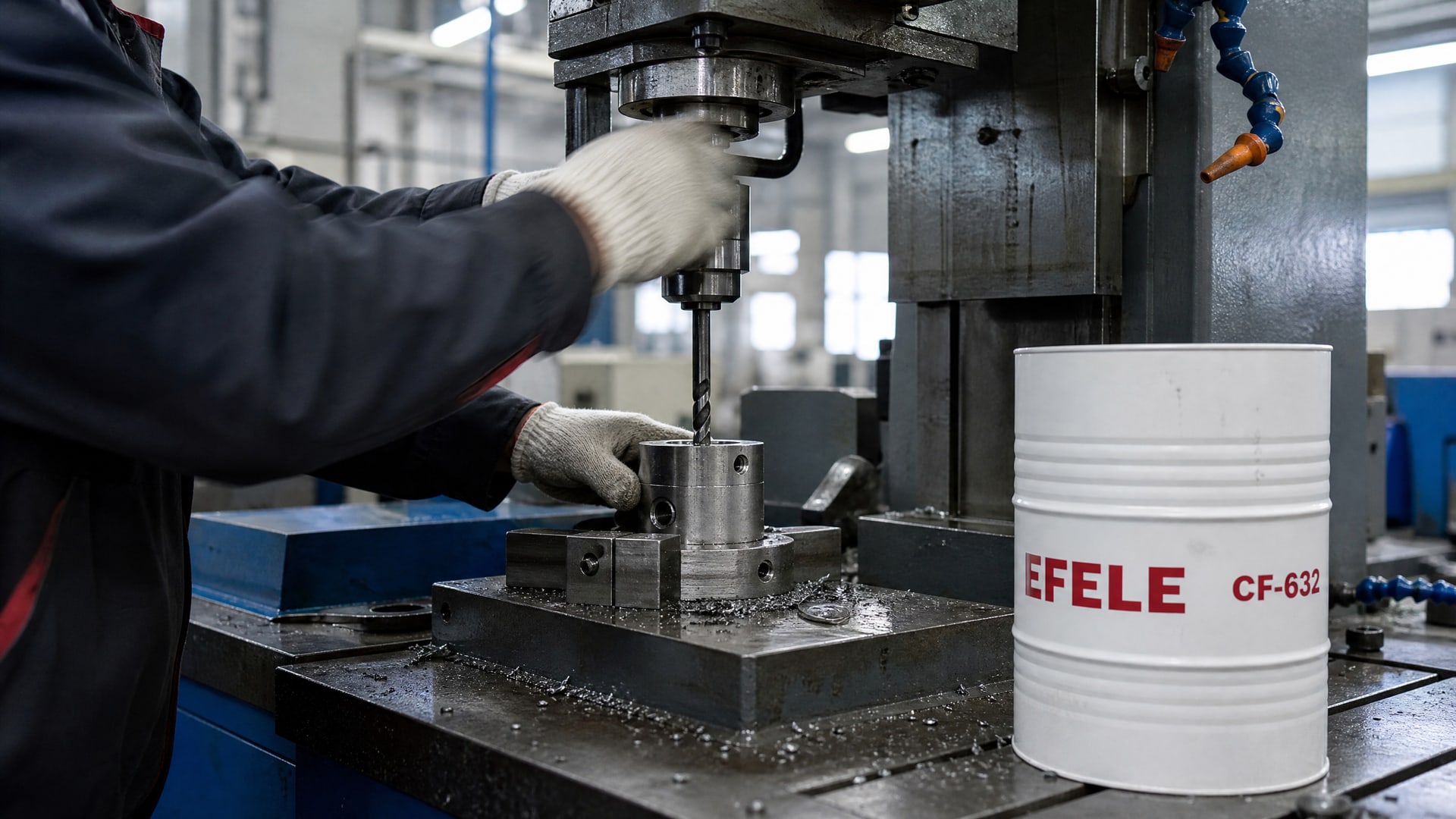

Масляные СОЖ - это минеральные масла с присадками для смазывания и защиты от окисления. Они обеспечивают отличное смазывание при высоком трении, поэтому их выбирают для операций, требующих смазывающей способности: нарезание резьбы, глубокое сверление, растачивание. Такие жидкости не смешиваются с водой, что упрощает контроль концентрации. Однако масляные СОЖ медленнее отводят тепло, чем водосмешиваемые, и требуют осторожности при работе на высоких скоростях. Для операций, требующих масляной СОЖ, например при нарезании резьбы или глубоком сверлении, следует выбирать составы, обеспечивающие превосходное смазывание и охлаждение. EFELE CF-632 представляет этот класс продуктов, работая стабильно в тяжелых режимах обработки.
Водосмешиваемые СОЖ состоят на 90-98% из воды с добавлением масла, эмульгаторов и присадок. Вода обеспечивает отличное охлаждение, особенно важное при высокоскоростной обработке. Однако качество воды напрямую влияет на стабильность эмульсии, коррозионную защиту и срок службы жидкости. Эти жидкости требуют регулярного контроля pH и концентрации, потому что при нарушении этих параметров эмульсия разрушается, появляется ржавчина и резко падает смазывающая способность. Водосмешиваемые СОЖ подходят для фрезерования, сверления и шлифования на высоких скоростях.
Полусинтетические жидкости объединяют преимущества масла и воды: они содержат меньше воды (25-50%), что улучшает стабильность, но при этом сохраняют хорошее охлаждение. Они более универсальны и требуют меньше контроля pH, чем водосмешиваемые. При выборе полусинтетической СОЖ для универсальных задач обработки металлов на станках с ЧПУ, такие продукты обеспечивают баланс производительности и удобства эксплуатации. Полусинтетические жидкости особенно популярны на предприятиях, где на одном станке выполняют разнообразные операции.
Синтетические жидкости создают в лаборатории и часто содержат минимум воды. Они имеют самый длительный срок службы и самые стабильные свойства, но стоят дороже.
Сож для чпу станка: баланс охлаждения и смазывания
Нельзя говорить о подборе СОЖ для чпу без понимания того, что в каждой операции преобладает одна из двух задач: либо охлаждение, либо смазывание.
Это определяет выбор жидкости.

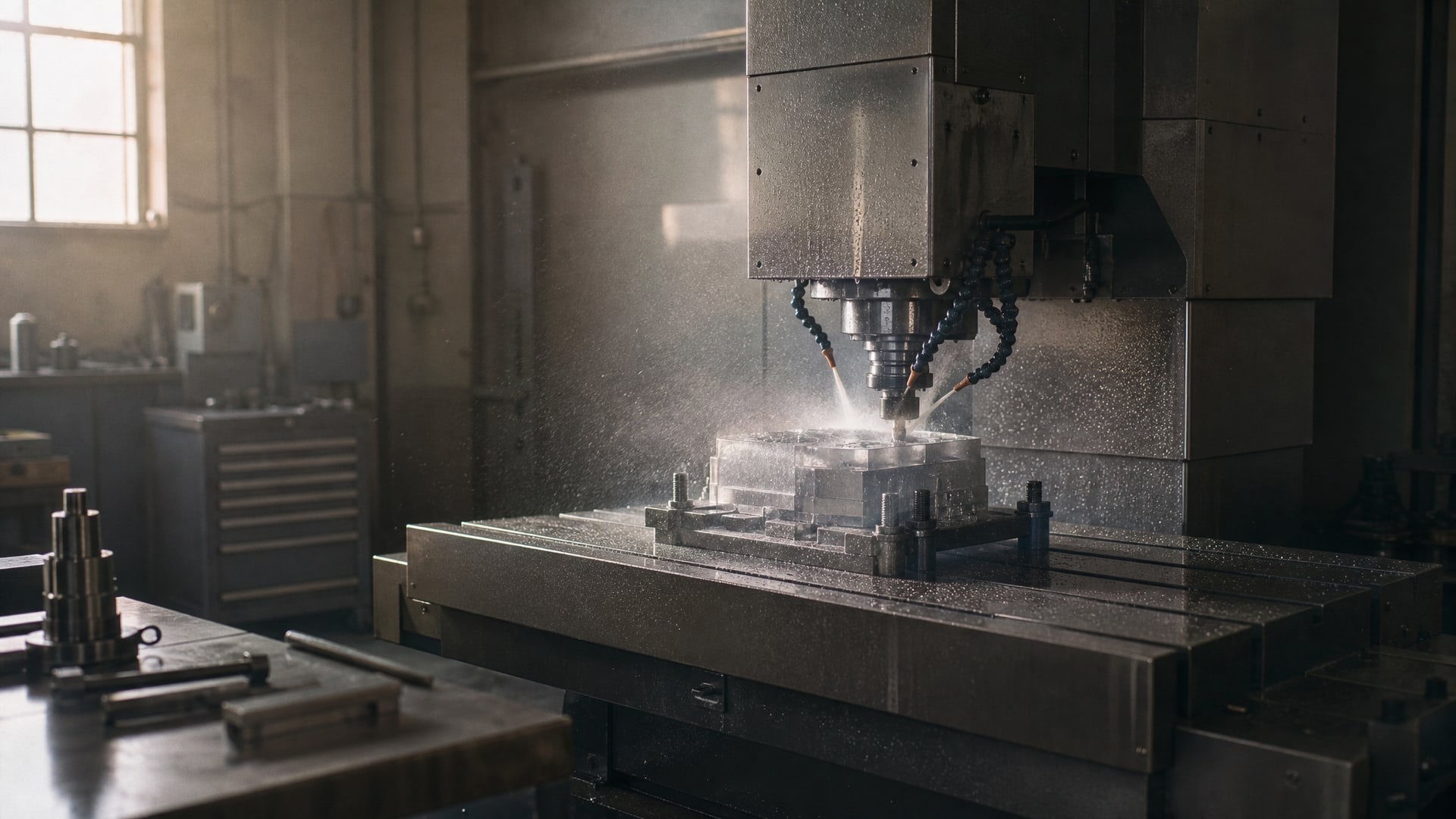

При высокоскоростной обработке (фрезерование, быстрое сверление на скоростях выше 200 м/мин) главное - отвести тепло от зоны контакта инструмента и заготовки. Здесь лучше работают водосмешиваемые жидкости с высокой теплопроводностью. Инструмент нагревается за счет трения и деформации стружки, и охлаждение напрямую влияет на его стойкость: чем ниже температура, тем дольше режущая кромка остается твердой.
При тяжелых режущих операциях (нарезание резьбы, расточка, глубокое сверление на малых скоростях) нужна хорошая смазывающая способность, чтобы уменьшить трение и не допустить "прижима" стружки к кромке. Здесь выбирают масляные или полусинтетические СОЖ с высоким содержанием смазывающих присадок.
На практике закупщики часто пытаются выбрать одну СОЖ для всех режимов работы станка. Это ошибка: если использовать водосмешиваемую жидкость для нарезания резьбы, получится плохая смазка и быстрый выход резца; если взять чистое масло для высокоскоростной фрезеровки, инструмент перегреется.
Фильтры СОЖ для ЧПУ и контроль загрязнений
Одна из главных причин преждевременного износа инструмента - загрязненная жидкость.
Частицы стружки, пыль и окисленные продукты разложения СОЖ работают как абразив и портят режущую кромку. Поэтому фильтрация - это не факультативное дополнение, а необходимая часть системы.

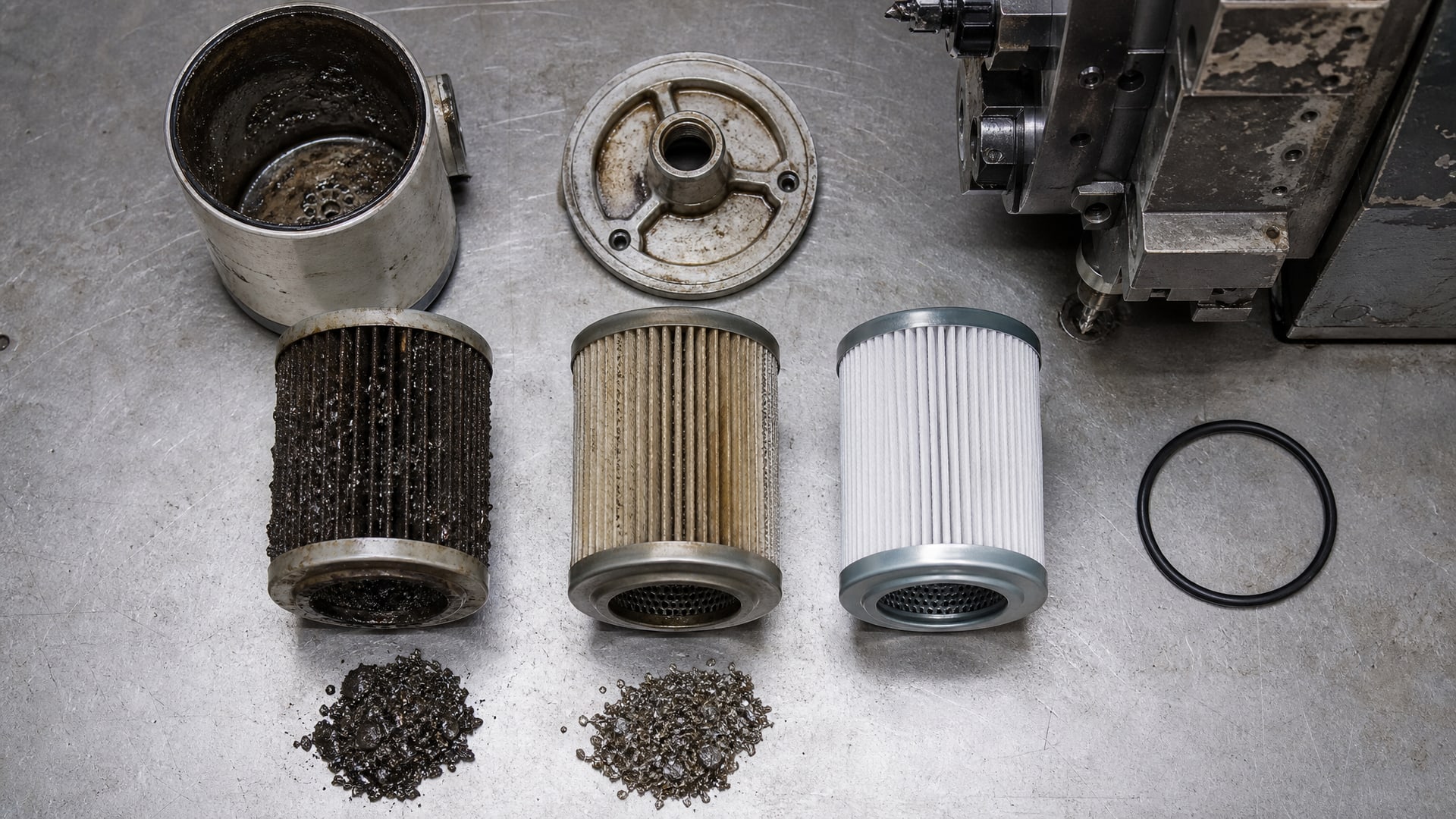

При выборе фильтра для сож станков с чпу нужно учитывать:
Тип фильтра: сетчатые фильтры подходят для грубой очистки, тканевые - для более тонкой (10-25 микрон), картриджные - для высокой точности. На ЧПУ-станках часто используют комбинированные системы: сначала магнитное отделение стружки, потом механическая фильтрация.
Производительность: фильтр должен пропускать весь объем жидкости, циркулирующей в системе, иначе возникает сопротивление и давление в системе подачи падает.
Материал картриджа: для водосмешиваемых СОЖ нужны фильтры, устойчивые к влаге; для масляных - подходят и бумажные, и синтетические.
Загрязненная СОЖ хуже охлаждает и смазывает, а значит прямо влияет на износ инструмента и стабильность процесса. Рекомендуется менять фильтр по расписанию (обычно каждые 200-500 часов работы) или при видимом загрязнении жидкости.
Концентрация СОЖ и параметры жидкости
Концентрация сож для станков с чпу - один из ключевых параметров, прямо влияющих на качество обработки и ресурс инструмента.
Водосмешиваемые жидкости готовят путем разбавления концентрата водой в пропорции, указанной производителем (обычно 1:5 до 1:20).
Ошибка при разведении приводит к нарушению свойств:
Переконцентрированная смесь (слишком много масла) образует вспену, плохо проходит фильтрацию и может разъедать уплотнения.
Недоконцентрированная смесь (слишком мало масла) теряет смазывающую способность и стойкость к коррозии, инструмент быстро ломается.
Концентрацию контролируют рефрактометром или титрованием. Параллельно с концентрацией следят за pH рабочей смеси: нормальный диапазон 8–10 для большинства водосмешиваемых жидкостей. При снижении pH усиливается коррозия, при повышении - ухудшается смазывание. Регулярный контроль (не реже одного раза в неделю на активных станках) предотвращает проблемы и продлевает срок службы жидкости. Для систем с высокими требованиями к чистоте рекомендуется установить регулярное тестирование не только концентрации, но и микробиологической загрязненности.
Практические ошибки и как их избежать
Опыт показывает, что многие закупщики и операторы допускают одни и те же ошибки при выборе и применении СОЖ.
Ошибка 1: выбор только по цене. Дешевая жидкость часто быстро теряет свойства, требует частой замены и приводит к скорому выходу инструмента. Правильный расчет - это стоимость не за литр концентрата, а за отработанный на станке станко-час. Более дорогая, но стабильная жидкость часто обходится дешевле за счет продления ресурса инструмента.
Ошибка 2: попытка применить одну СОЖ для всех задач. На практике универсальных жидкостей не существует. Для разных типов обработки нужны разные составы: одна для высокоскоростного фрезерования, другая для нарезания резьбы. Если "раздвинуть" СОЖ под все задачи, ни для одной из них она не будет оптимальной.
Ошибка 3: игнорирование фильтрации и контроля параметров. Чистота жидкости напрямую влияет на ресурс инструмента. Если в системе нет фильтра или он забился, жидкость превращается в абразивную суспензию и быстро "съедает" режущую кромку.
Ошибка 4: неправильное хранение концентрата. Водосмешиваемые жидкости при неправильном хранении (высокая температура, прямой свет, контакт с железом) окисляются и стареют. Концентрат нужно хранить в герметичной таре при температуре 15-25°C в защищенном от света месте.
Ошибка 5: смешивание разных СОЖ. Попытка "растянуть" остатки одной жидкости, добавив другую, приводит к нарушению химического баланса, выпадению осадка и коррозии. Всегда полностью вывозят старую жидкость, промывают систему и только потом заливают новую.
Часто задаваемые вопросы
Какой фильтр выбрать для СОЖ на станке с ЧПУ?
Тип фильтра зависит от типа жидкости и требуемой чистоты. Для грубой очистки на станках с ЧПУ часто применяют комбинацию магнитного сепаратора (для стружки) и сетчатого или тканевого фильтра. Материал фильтра должен быть совместим с жидкостью: синтетические материалы работают с любыми жидкостями, бумажные - лучше для масляных. Картридж меняют при загрязнении или по расписанию производителя станка.
Как часто проверять концентрацию СОЖ?
Концентрацию рекомендуется проверять не реже одного раза в неделю на станках, работающих 40+ часов в неделю. На интенсивных производствах - ежедневно. Отклонение более чем на 10% от нормы требует корректировки (добавить концентрат или разбавить водой). Параллельно следят за pH: если он вышел за пределы 8–10, жидкость нужно восстановить или заменить.
Можно ли использовать одну СОЖ для фрезеровки, токарной обработки и шлифования?
На практике закупщики часто пытаются это, но результат неудовлетворительный. Фрезеровка требует жидкости с хорошим охлаждением, токарная обработка и нарезание резьбы - с отличным смазыванием, шлифование - со стабильностью и устойчивостью к окислению. Универсальная СОЖ - компромисс, который не оптимален ни для одной задачи. Лучше работать с двумя-тремя специализированными жидкостями.
Чем опасна загрязненная СОЖ?
Частицы стружки, пыль и продукты окисления СОЖ работают как абразив. Они царапают режущую кромку инструмента, ускоряя его разрушение в 2-3 раза. Кроме того, загрязненная жидкость плохо смазывает и охлаждает, что приводит к перегреву, колебаниям точности и браку. Поэтому фильтрация и контроль загрязнений - не опция, а основа долгого ресурса инструмента.
Почему важно контролировать pH водосмешиваемой СОЖ?
pH определяет скорость коррозии железных и медных деталей станка, стабильность эмульсии и смазывающую способность жидкости. При pH ниже 8 усиливается коррозия, эмульсия может расслаиваться. При pH выше 10 ухудшается смазывание и возрастает риск микробиологического загрязнения. Нормальный диапазон (8–10) поддерживают добавлением буферного раствора или частичной заменой жидкости.
Заключение
Выбор СОЖ для станков с ЧПУ - это не одноразовое решение, а система управления, которая включает правильный подбор типа жидкости под конкретную операцию, контроль концентрации и pH, фильтрацию загрязнений и регулярное обслуживание. Жидкость, подобранная с учетом обрабатываемого материала, типа операции и условий цеха, в сочетании с чистой фильтрацией и своевременным контролем параметров продлевает ресурс инструмента на 30-50% и предотвращает простои, связанные с браком и поломками. Инженеру или закупщику нужно начать с вопроса: какие операции выполняет станок, какие материалы обрабатываются и какие требования к охлаждению и смазыванию? Ответ на эти вопросы определит тип жидкости, а дальше остается выбрать надежного поставщика, установить регулярный контроль и следить за чистотой системы. Это минимальный набор действий, который гарантирует стабильность и экономию на инструменте.
