Твердосмазочные покрытия защищают критичные узлы машин и оборудования от износа, задиров и фреттинга. Однако качество нанесенного слоя напрямую зависит от того, насколько надежно покрытие удерживается на подложке. Адгезия - это сила сцепления покрытия с основанием, и ее контроль входит в обязательный перечень приемочных испытаний по ГОСТ 9.032-74 и ГОСТ 9.302-88. Без документированной методики проверки адгезии паспорт качества остается декларацией, а не инструментом для подтверждения соответствия. В статье разберем, какие стандарты регулируют оценку адгезии, как правильно выбрать метод испытания и какие показатели должны быть указаны в паспорте качества твердосмазочного покрытия.
Эта информация полезна техническим специалистам, инженерам и закупщикам, которые выбирают покрытия для высоконагруженных деталей и хотят убедиться в повторяемости их качества.
Стандарты контроля адгезии: от ГОСТ к ISO
Контроль адгезии защитных покрытий регулируется несколькими взаимосвязанными стандартами.
Основной документ в России - ГОСТ 32299-2013, который соответствует ISO 4624:2002 и описывает метод отрыва (pull-off test). С 1 августа 2025 года введен в действие ГОСТ 32299-2025, основанный на обновленном ISO 4624:2023; этот документ распространяется на однослойные, многослойные и комплексные системы покрытий и дает количественную оценку прочности сцепления в Н/см.
Для тонких лакокрасочных покрытий и легких слоев твердосмазочных материалов применяют решетчатый надрез (cross-hatch method) по ГОСТ 15140-78 и ISO 2409:2020. По данным стандартов, метод решетки ограничен толщиной: до 200 мкм по ГОСТ 15140-78 и до 250 мкм по ISO 2409. Для более толстых покрытий надрез теряет чувствительность и не дает надежного результата.
Кроме того, контроль адгезии входит в система общих требований к защитным покрытиям, описанным в ГОСТ 9.602-2016. Этот стандарт предусматривает не только первоначальное измерение адгезии, но и повторное испытание после выдержки образцов в воде (1000 часов) и при повышенной температуре. Образцы прогревают минимум 30 минут в термокамере перед началом испытания, чтобы исключить влияние температурного напряжения на результат.
Метод отрыва и количественная оценка адгезии

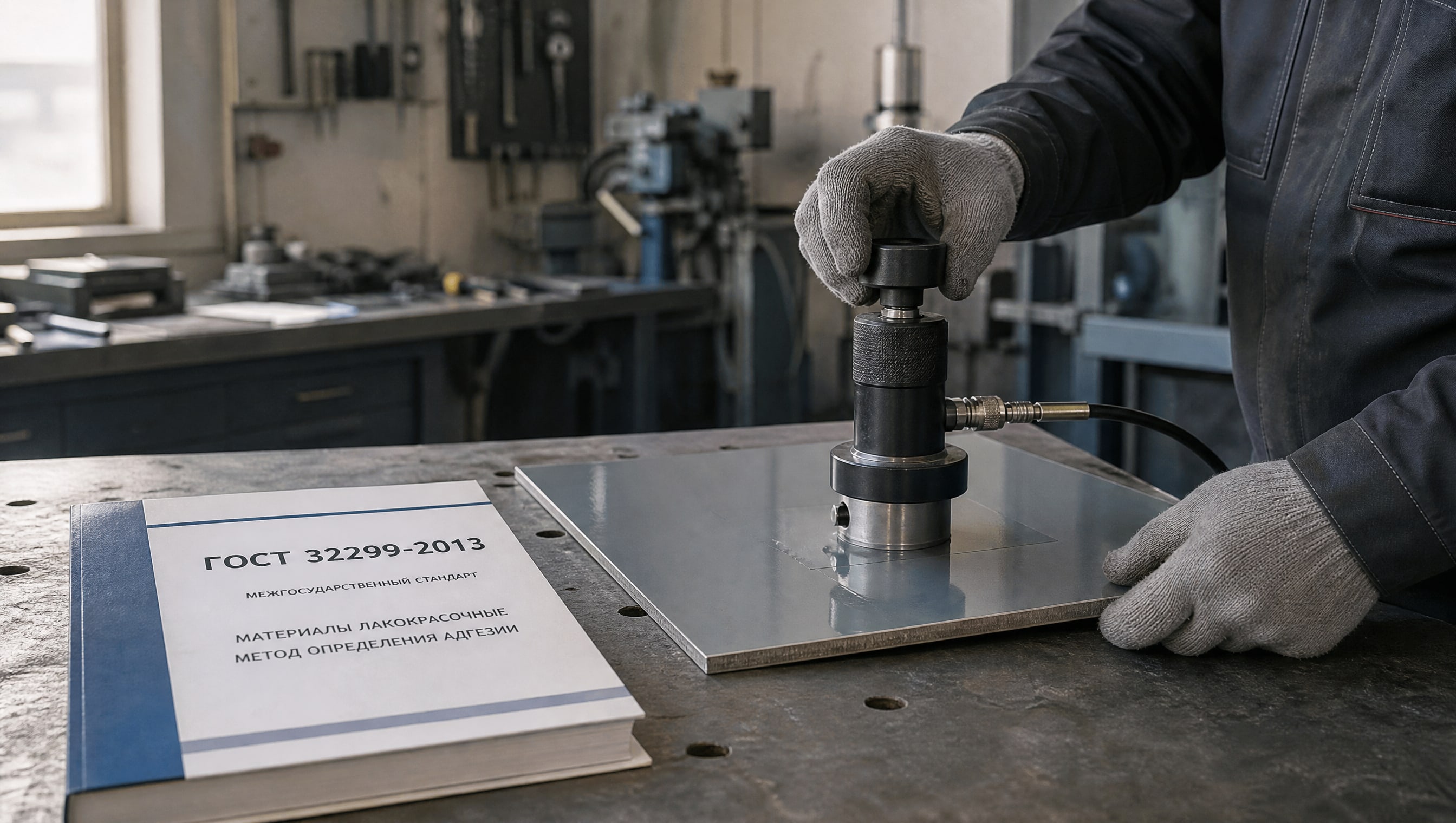

Метод отрыва - это прямое измерение усилия, необходимого для механического отрыва покрытия от подложки.

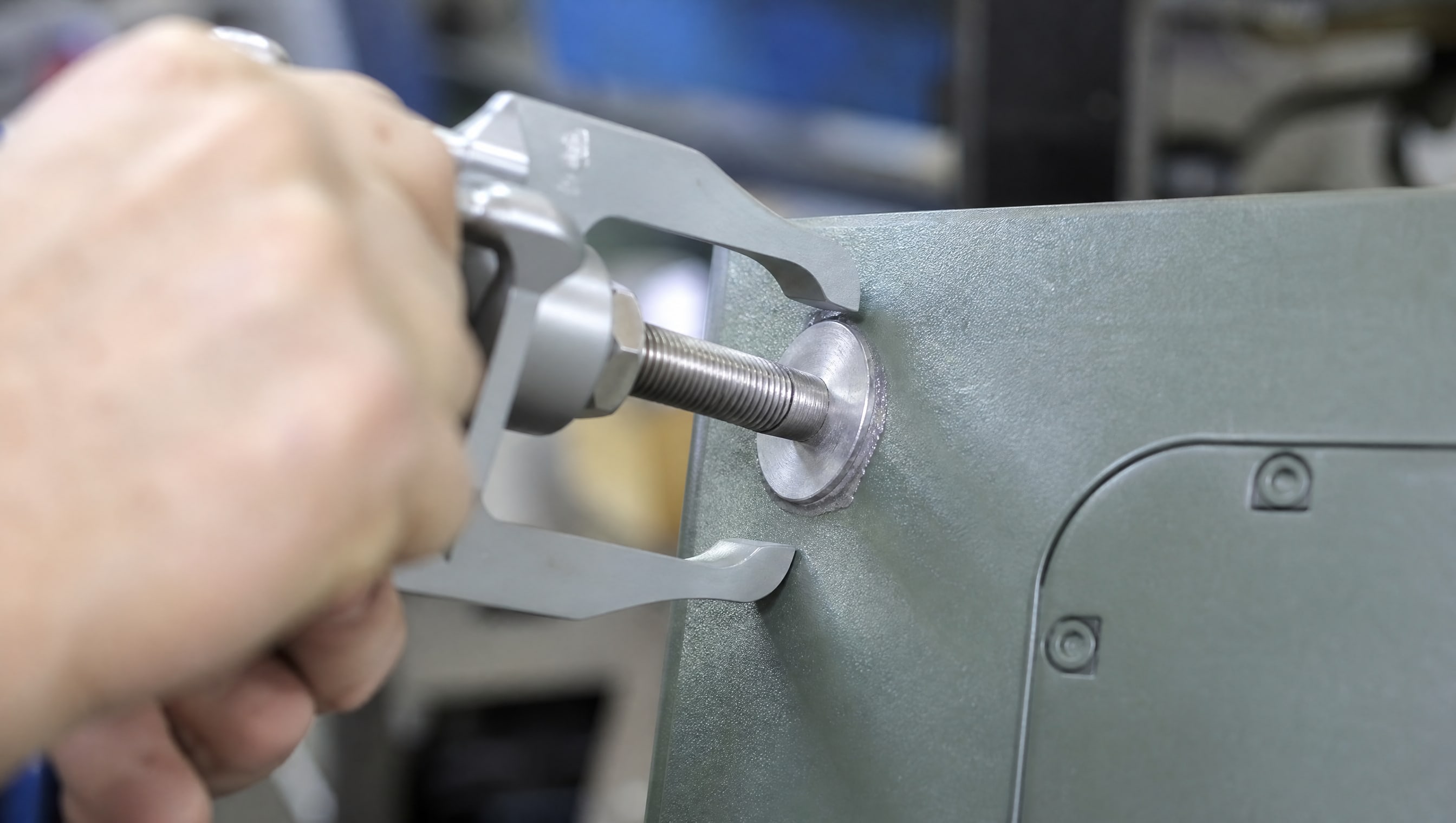

На специальном стенде к образцу покрытия крепят металлический диск (обычно стальной, диаметром 20 или 50 мм), затем медленно увеличивают натяжение до разрушения связи. Результат выражают в МПа или Н/см ширины отслоенной полосы - это дает объективное, повторяемое число.
По ГОСТ 32299-2025 метод отрыва особенно применим для относительных (качественных) оценок при сравнении характеристик адгезии на серии образцов. Это важно для производственного контроля: если изменится способ нанесения, температура основания или партия материала, метод отрыва сразу покажет снижение прочности сцепления. Результат испытания на одной полосе, согласно ГОСТ 9.602-2016, принимают как среднее значение усилия отслаивания в Н/см ширины отслоенной полосы.
Если результат адгезии не соответствует норме, стандарт предусматривает повторное испытание на удвоенном числе измерений. Это исключает случайные браки из-за локального дефекта подложки или ошибки оператора. Примечательно, что стандарт требует фиксировать в паспорте качества именно среднее значение, а не максимум и минимум - это повышает достоверность данных.
Решетчатый надрез и качественная оценка тонких слоев

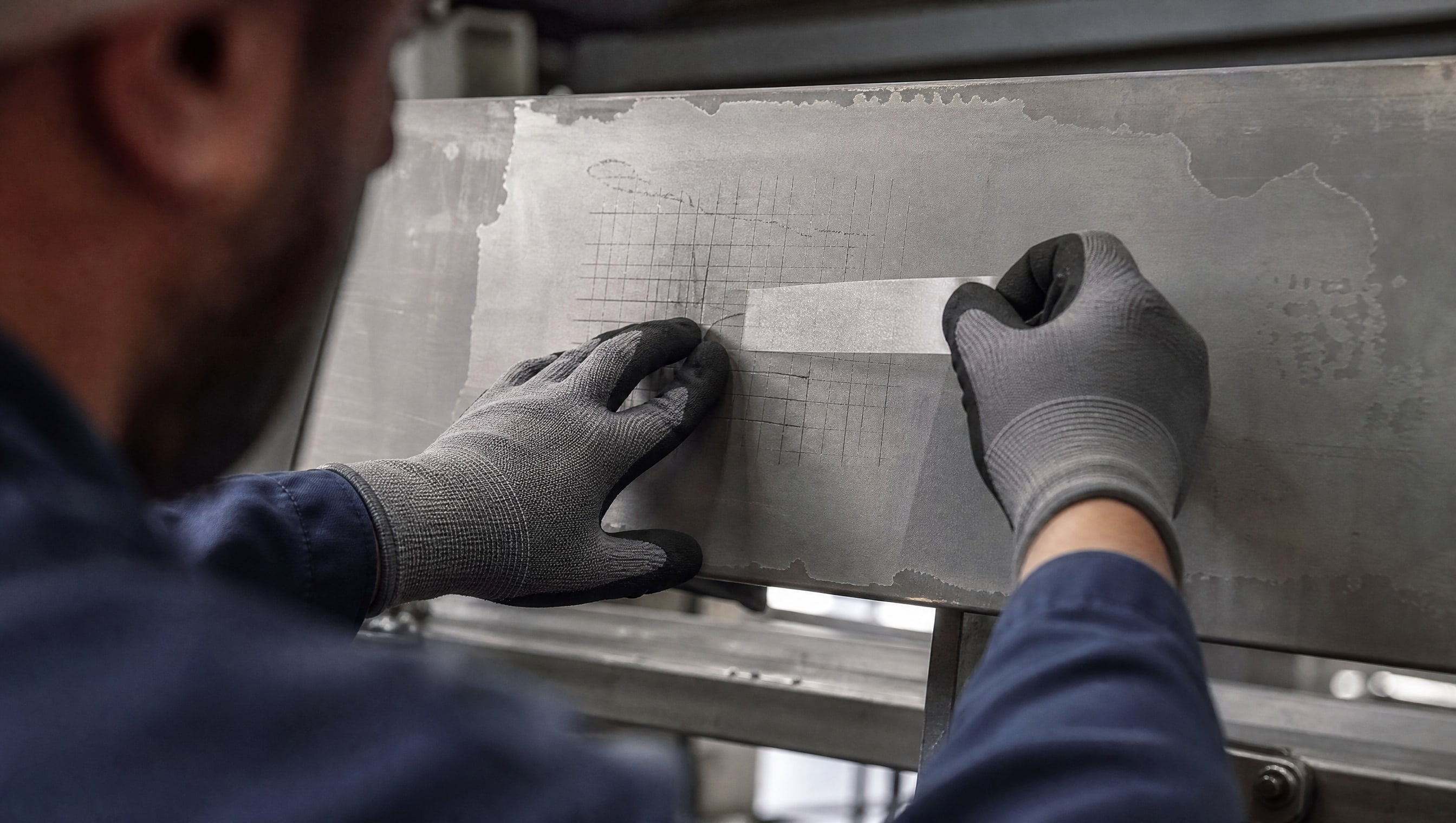

Решетчатый надрез - это быстрый и дешевый метод, при котором специальным инструментом (ножом с параллельными лезвиями) на поверхность покрытия наносят сетку надрезов (обычно 11х11 или 6х6 ячеек) насквозь до основания.
Затем в течение 3 минут к сетке прикладывают стандартную липкую ленту и резким движением срывают ее. Подсчитывают, сколько квадратиков осталось прилеплено к ленте, и выставляют оценку от 0 до 5 баллов (или класс 1-4 по более старым версиям стандарта).
Метод удобен, когда покрытие наносят на сложные детали с малодоступными местами: результат видно сразу, инструмент портативен, оборудование недорогое. Однако для твердосмазочных покрытий толще 200 мкм этот метод непригоден: лезвие ножа не прорезает слой до основания или прорезает с разрывами, что дает ложный результат. Поэтому выбор между решеткой и отрывом зависит не столько от желания, сколько от физических параметров покрытия.
Выбор метода контроля адгезии в зависимости от условий
При выборе методики испытания нужно ориентироваться на тип подложки, толщину покрытия и условия эксплуатации.
Для покрытий, работающих в тяжелых условиях - высокие температуры, влажность, циклическая вибрация - недостаточно проверить только исходную адгезию. По ГОСТ 9.602-2016 требуется испытание после выдержки в воде и при повышенной температуре: покрытие считается удовлетворительным, если снижение адгезии относительно исходной не превышает допустимого значения, указанного в техническом требовании к конкретному типу покрытия.

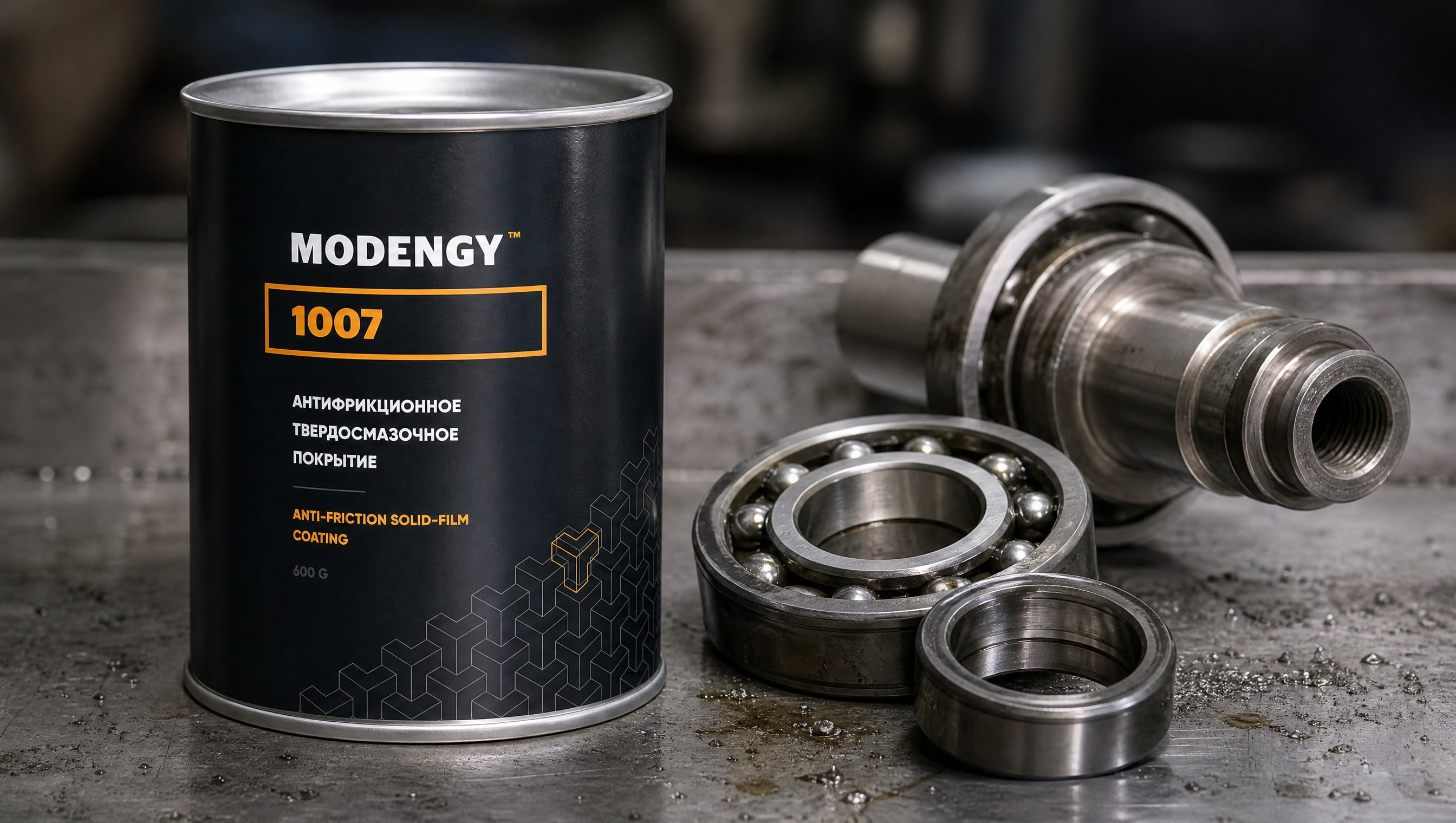

Для ответственных узлов, где требуется защита подшипника от задиров при старт-стопных режимах и фреттинге, рекомендуется использовать метод отрыва как основной, потому что он дает числовой критерий, который легко сравнивать между партиями и закупщикам. Если поверхность масляная или находится в жидкой среде, адгезия проверяется как после выдержки на воздухе, так и после контакта с маслом (если это применимо к условиям работы). В таких случаях покрытие MODENGY 1007 применяют специально для защиты подшипник-вальных узлов от вымывания и фреттинга; контроль его адгезии проводят именно по методу отрыва, потому что твердосмазочный слой в масляной среде должен держаться прочно.
Если же покрытие наносят на лакокрасочную поверхность или оно используется как финишный слой на деталях с малой толщиной, метода решетчатого надреза часто достаточно. Главное - заранее зафиксировать в паспорте качества, какой метод используется, какой допуск на результат и при каких условиях (температура, влажность воздуха, время прессования образца перед испытанием) проводится проверка.
Паспорт качества: обязательные реквизиты для контроля адгезии
Паспорт качества твердосмазочного покрытия - не маркетинговый документ, а рабочий инструмент для проверки повторяемости производства.
Для адгезии в паспорт обязательно включают следующие пункты:
Стандарт испытания (например, ГОСТ 32299-2025, ISO 4624:2023 или ГОСТ 15140-78) с указанием версии и года издания.
Метод контроля (отрыв, решетчатый надрез, изгиб, удар) с описанием оборудования и параметров (диаметр диска для отрыва, размер сетки для надреза и т.д.).
Единицы измерения (МПа, Н/см, баллы, класс 0-5) - без путаницы с другими показателями.
Нормируемое значение - минимальное или точное число, которому должен соответствовать результат (например, не менее 2 МПа при методе отрыва или класс не ниже 3 при решетке).
Условия испытания (температура воздуха, влажность, время выдержки, наличие предварительного прогрева образца, контакт с водой или маслом перед испытанием).
Критерий браковки - четкое правило, при котором партия считается несоответствующей (например, если среднее значение адгезии меньше нормы или разброс результатов превышает допуск).
Если покрытие испытывают после воздействия среды (вода, масло, температура), паспорт содержит два набора данных: исходная адгезия и адгезия после выдержки, с указанием допустимого снижения в процентах или абсолютном значении.
Часто задаваемые вопросы
Что такое адгезия и чем она отличается от твердости покрытия?
Адгезия - это сила сцепления покрытия с подложкой (основанием), от которой зависит, не отслоится ли слой при вибрации или ударе. Твердость - это сопротивление поверхности деформации (царапины, вмятины). Они независимы друг от друга: покрытие может быть твердым, но плохо приставать к металлу; или иметь хорошую адгезию, но быть относительно мягким. Для твердосмазочных слоев обе характеристики важны.
Почему метод решетки нельзя использовать для толстых твердосмазочных покрытий?
Потому что надрез глубиной более 200-250 мкм либо не пройдет до основания, либо вызовет расслоение и вторичные разрывы в самом слое покрытия. Результат станет неопределенным: ленту может удерживать не именно адгезия к подложке, а прочность самого покрытия. Для толстых слоев используют метод отрыва, где измеряют настоящую силу отслаивания.
Как часто нужно проверять адгезию в производстве?
По ГОСТ 9.032-74 контроль адгезии входит в приемочные испытания, то есть проводится на каждой партии перед отпуском. Кроме того, рекомендуется ежемесячная проверка на контрольных образцах, чтобы отследить тренд: растет ли разброс результатов, снижается ли среднее значение. Если заметно изменение, проводят внеочередное испытание или пересмотр технологии нанесения.
Влияет ли температура воздуха при нанесении покрытия на его адгезию?
Да, влияет. Если подложка холодная (ниже 5-10 °C), влага на поверхности конденсируется, и покрытие плохо контактирует с металлом. По ГОСТ 9.602-2016 рекомендуется проводить испытания в нормальных условиях (20-25 °C, влажность 45-75%), а для критичных деталей - после прогрева образца в термокамере (не менее 30 минут). Это моделирует реальные условия работы в горячих узлах оборудования.
Что делать, если в первом испытании адгезия оказалась ниже нормы?
По ГОСТ 9.602-2016, при несоответствии результата норме испытание повторяют на удвоенном числе образцов. Если и во втором тесте результат не соответствует, партия бракуется. Параллельно проверяют технологию: очистку подложки, температуру и влажность при нанесении, время сушки, наличие загрязнений на основании. Часто причина низкой адгезии - плохая подготовка поверхности (масло, окалина, пыль), а не дефект самого покрытия.
Заключение
Контроль адгезии при нанесении твердосмазочных покрытий - это не опциональный элемент, а обязательная часть системы качества. Выбор метода испытания (отрыв или решетчатый надрез) зависит от толщины слоя, типа подложки и условий эксплуатации. Паспорт качества обязан содержать стандарт, метод, единицы измерения, нормируемое значение и критерий браковки - только в этом случае результат будет воспроизводим и сопоставим между партиями.
Для ответственных узлов рекомендуется использовать метод отрыва по ГОСТ 32299-2025, так как он дает количественные результаты и позволяет выявить даже небольшие снижения прочности сцепления. Не забывайте проверять адгезию не только в исходном состоянии, но и после выдержки в воде (1000 часов) и при повышенной температуре, чтобы убедиться в долговечности покрытия. Сделайте первый шаг: возьмите образец из вашей последней партии, проведите испытание по методу отрыва и сопоставьте результат с требованиями вашего технического задания - так вы поймете, насколько надежна защита ваших узлов.
