Антифрикционные твердосмазочные покрытия давно стали решением для узлов, где жидкие смазки теряют стабильность или выдавливаются из зоны контакта. Однако выбор такого покрытия для системы с резиновыми уплотнениями требует внимания к двум критичным факторам: температуре самого покрытия во время эксплуатации и температуре отверждения в процессе нанесения. Многие инженеры и закупщики ошибочно полагают, что достаточно просто проверить максимальный температурный диапазон покрытия. На деле нужно учитывать материал уплотнения, его термостойкость, рабочую температуру узла и условия полимеризации состава. В этой статье разберемся, как оценить совместимость покрытия и резины, какие риски возникают при неправильном выборе и на что ориентироваться при подборе решения.
Статья полезна техническим специалистам, инженерам конструкторских отделов, ремонтным мастерам и снабженцам, которые отвечают за подбор смазочных материалов и антифрикционных покрытий в условиях высоких или низких температур.
Почему температура критична для резиновых уплотнений
Резиновые уплотнения работают за счет упругости эластомера: они прижимаются к поверхности, создавая герметичный контакт.
Высокая температура нарушает этот механизм несколькими путями. Во-первых, сам эластомер теряет упругость и становится хрупким, что приводит к микротрещинам и утечкам. Во-вторых, при достижении нижнего температурного предела материал твердеет, появляются зазоры и трещины, разрушающие герметичность.
Падение свойств резины начинается задолго до полного разрушения. Например, для NBR критичная граница составляет примерно −35…+120 °C, но уже при +100…+110 °C длительное воздействие вызывает ускоренное старение и потерю гибкости. При EPDM (−40…+140 °C) стабильность примерно на уровень выше, но закон тот же: чем выше температура, тем быстрее деградация. Для FKM (−20…+200 °C) и особенно для силикона (−60…+200 °C, иногда до +300 °C) диапазоны шире, но это не означает, что уплотнение можно держать на верхней границе без ограничений.
Испытания показывают, что срок службы резиновых уплотнений при около +200 °C составляет 700–1000 часов, а при +230 °C падает уже до 300 часов. Это значит, что высокая температура ускоряет старение экспоненциально: даже небольшой рост на 30 °C может втрое сократить ресурс. Поэтому для систем, где допусками предусмотрена работа при температурах близких к верхним границам материала, закупщики и инженеры должны закладывать запас прочности минимум на 20–30 °C от максимально допустимого значения.

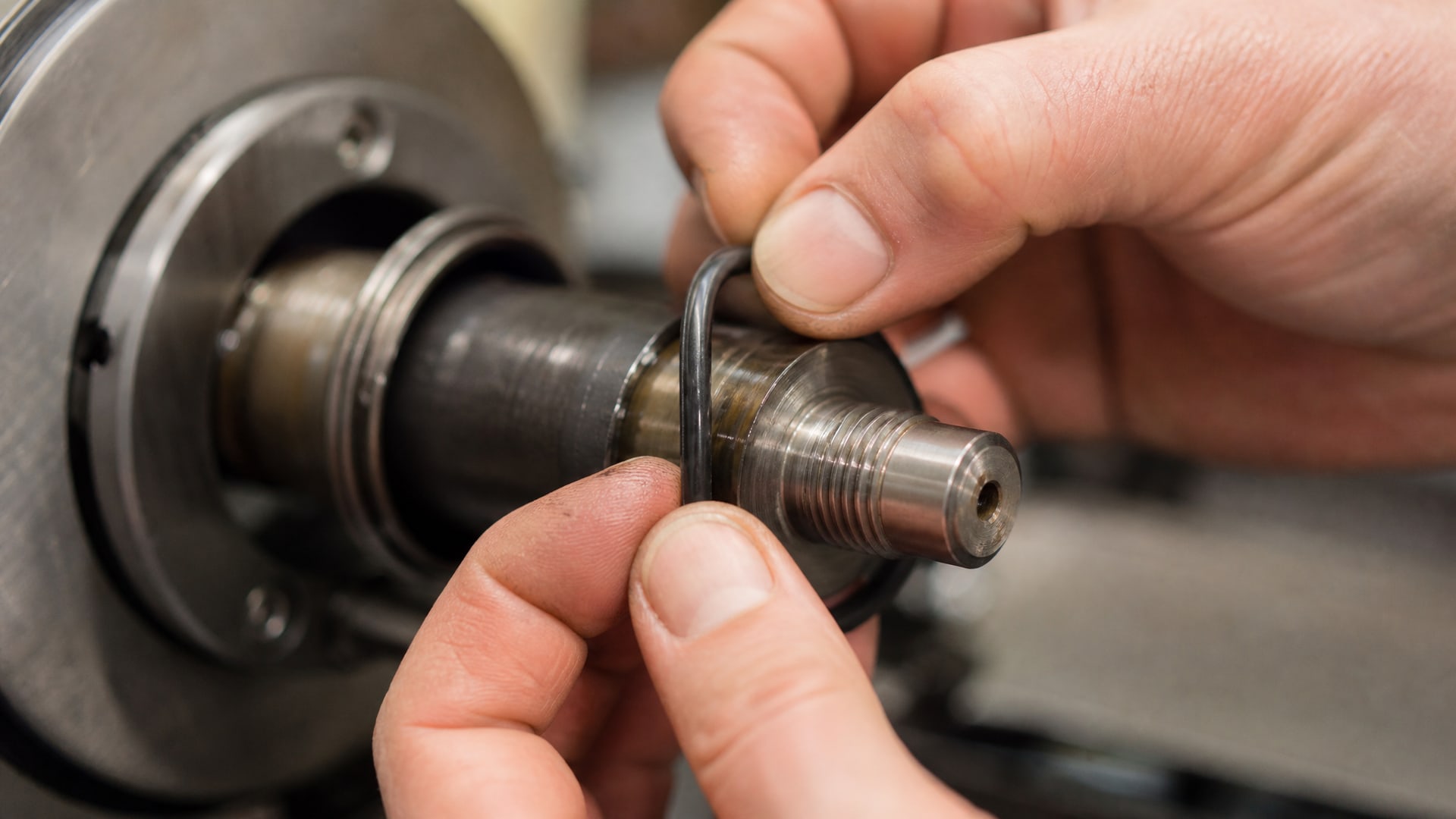

Особенности полимеризации твердосмазочных покрытий и влияние на резину
Антифрикционные твердосмазочные покрытия часто требуют термического отверждения для полного формирования и адгезии к поверхности.
Типичный режим полной полимеризации составляет +150…+200 °C в течение 30–60 минут. Это создает дополнительный риск при наличии уже установленного резинового уплотнения: если уплотнение не рассчитано на такие температуры или находится рядом с зоной нагрева, оно может быть необратимо повреждено прямо при нанесении и отверждении покрытия.
Проблема усугубляется тем, что часть эластомеров начинают терять свойства уже при +150 °C, а критичным порогом для многих эластомеров является +180…+200 °C. Если уплотнение из NBR установлено на детали, которая затем покрывается и полимеризуется при +200 °C, результат может быть плачевным: уплотнение теряет упругость, слегка вздувается или растрескивается, и узел становится негерметичным.
Противоположный подход - использование покрытий, отверждаемых при комнатной температуре или при мягких условиях. Такие составы позволяют избежать теплового стресса на резину, но часто требуют более длительного времени высыхания и могут иметь ограничения по финальной твердости или адгезии. Выбор способа отверждения - это баланс между защитой уплотнения и качеством самого покрытия.
Типовые материалы резиновых уплотнений и их температурные пределы
На промышленных предприятиях используется несколько стандартных эластомеров для уплотнений, каждый с собственным температурным окном.
Понимание этих диапазонов - первый шаг к выбору совместимого антифрикционного покрытия.
| Материал уплотнения | Рабочий диапазон | Краткосрочный предел | Применение |
|---|---|---|---|
| NBR (нитрил) | −35…+120 °C | до +130 °C | Общепромышленные узлы, масла, невысокие температуры |
| EPDM (этилен-пропиленовый каучук) | −40…+140 °C | до +180 °C | Системы охлаждения, антифризы, теплоносители |
| FKM (фторопласт, Viton-подобные) | −20…+200 °C | до +230 °C | Высокотемпературные узлы, вакуум, агрессивные среды |
| Силикон | −60…+200 °C | до +300 °C | Экстремально низкие и высокие температуры |
| PU (полиуретан) | −30…+110 °C | - | Маслостойкие уплотнения в узлах среднего диапазона |
Вторая колонка таблицы показывает ориентиры длительной работы; третья - кратковременные, аварийные режимы. На практике инженеры редко планируют узел на кратковременный предел; вместо этого они оставляют запас и проектируют систему так, чтобы штатная рабочая температура была на 20–30 °C ниже даже длительного предела. Это особенно важно, если уплотнение подвергается циклическим нагревам или постоянной вибрации - две факторы, ускоряющие старение.
Если узел работает с перепадами температур (например, холодный пуск и затем разогрев), риск возрастает. При охлаждении резина сжимается, при нагреве расширяется - такие циклы на молекулярном уровне вызывают усталость материала и могут привести к микротрещинам, даже если средняя температура остается в пределах диапазона.

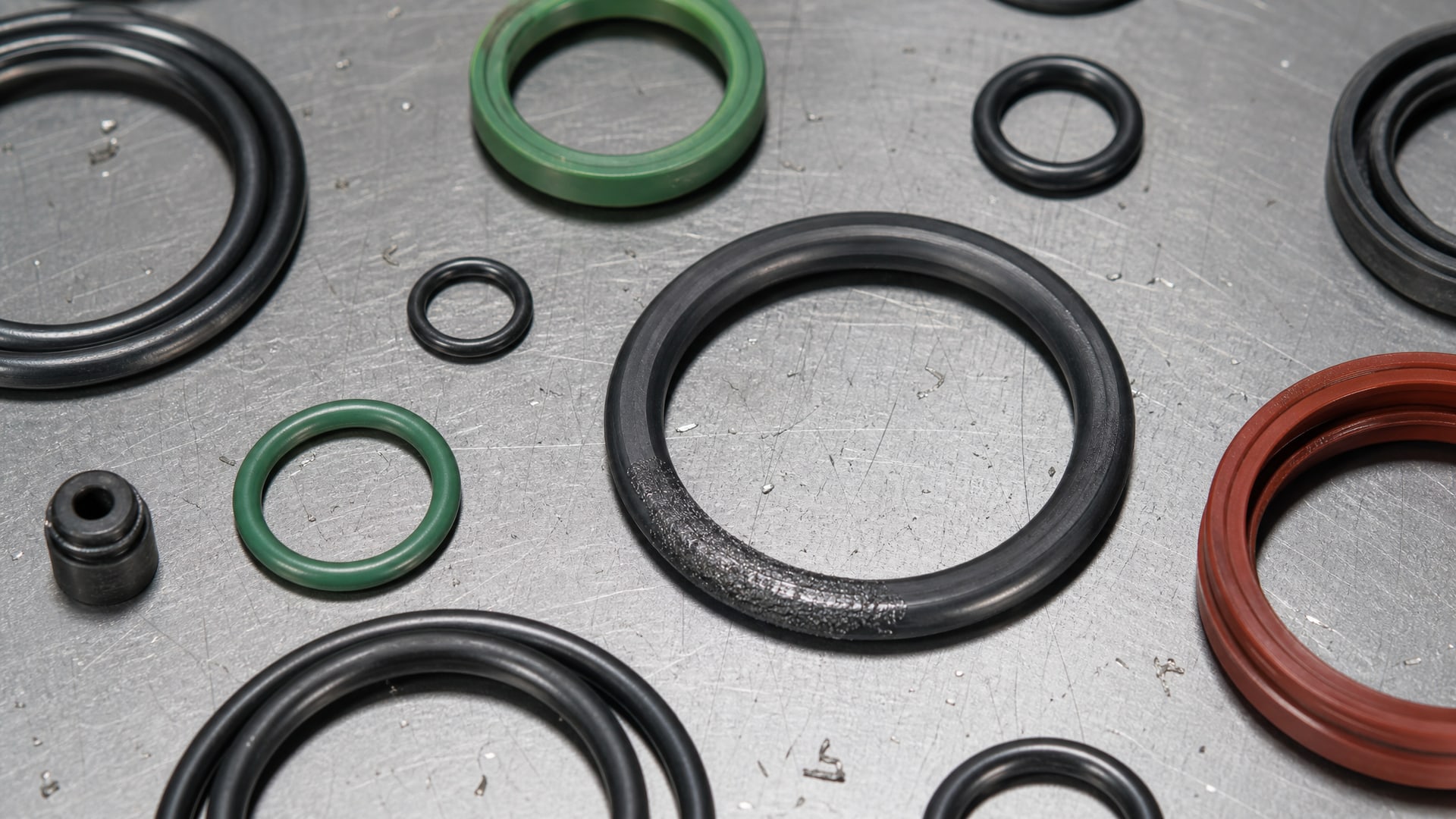

Совместимость антифрикционных покрытий с эластомерами
Антифрикционные твердосмазочные покрытия, как правило, содержат компоненты на основе дисульфида молибдена, графита, ПТФЭ (тефлона), политетрафторэтилена или комбинаций этих материалов.
Сами по себе эти компоненты химически инертны, однако растворители, отвердители и связующие вещества в составе покрытия могут негативно взаимодействовать с резиной.
Основные риски несовместимости:
Набухание уплотнения из-за впитывания компонентов покрытия (особенно органических растворителей или смол). Набухшая резина теряет герметичность, потому что ее размеры увеличиваются и она больше не прилегает плотно.
Растрескивание и потеря упругости из-за выселения пластификаторов из уплотнения или проникновения агрессивных компонентов покрытия внутрь материала.
Ускоренное старение при одновременном воздействии компонентов покрытия и высокой температуры. Этот синергетический эффект опасен: комбинация может привести к отказу быстрее, чем каждый фактор по отдельности.
Производители твердосмазочных покрытий часто указывают в паспортах совместимость с «эластомерами» вообще, но это достаточно грубое утверждение. На деле важно знать, совместимо ли конкретное покрытие (и его базовые компоненты) с конкретным эластомером (NBR, EPDM, FKM и т.д.). Прямой способ проверки - испытание на образце: образец уплотнения выдерживается в контакте с покрытием или его компонентами при рабочей температуре в течение 24–48 часов, затем проверяются изменение массы, объема, твердости и механических свойств.
Эксплуатационные температуры сами по себе зависят от состава покрытия. Покрытия на основе дисульфида молибдена и графита типично работают в диапазоне −70…+315 °C, а составы на ПТФЭ - в диапазоне −70…+250 °C. Важно подчеркнуть, что эти цифры относятся к самому покрытию, а не к паре «покрытие + уплотнение»; конечный рабочий диапазон системы будет ограничен самым слабым звеном.
При работе в нижних температурных диапазонах (ниже −40…−50 °C) резиновые уплотнения теряют гибкость и могут треснуть при сжатии. Покрытие при этом остается твердым, но уплотнение уже не может выполнять свою функцию. Поэтому для низкотемпературных узлов нужно выбирать не только состав покрытия, рассчитанный на холод, но и эластомер с хорошей морозостойкостью (FKM, силикон).
Когда выбирают твердосмазочное покрытие вместо жидкой смазки
Жидкие и пластичные смазки, совместимые с резиновыми уплотнениями, обычно работают в диапазоне −40…+200 °C для универсальных составов.
Однако в экстремальных условиях они часто проигрывают. В очень жарких зонах жидкие смазки испаряются, окисляются и быстро теряют вязкость, теряя способность защищать от износа. В очень холодных зонах они становятся вязкими, не текут к поверхностям трения и оставляют их сухими.
Твердосмазочные покрытия гораздо лучше справляются с этими крайностями. Они не испаряются при +250…+315 °C, не меняют вязкость при −180…−70 °C. Для специальных применений - вакуумные системы, космических технологиях, криогенные установки или высокотемпературные печи - антифрикционные твердосмазочные покрытия часто единственный реалистичный выбор.
Однако у твердосмазочных покрытий есть своя цена: они требуют аккуратного нанесения, контроля адгезии, точного соблюдения режима полимеризации. Если уплотнение чувствительно к температуре отверждения, внедрение такого покрытия потребует либо выбора покрытия с мягким режимом отверждения, либо переконструирования узла так, чтобы отвести тепло от уплотнения.
На производствах, где требуется защита от холодного пуска, фреттинга (повторяющегося микроскопического смещения между сопрягаемыми поверхностями) и вымывания смазки в условиях вибрации, твердосмазочные покрытия часто становятся стандартным выбором. Их наносят перед сборкой узла, они не вымываются, не требуют переподвижки смазки, и поддерживают низкий коэффициент трения в течение всего срока службы.
Практические рекомендации по подбору совместимости
Алгоритм выбора антифрикционного твердосмазочного покрытия для узла с резиновым уплотнением должен включить несколько проверок, выполняемых в строгом порядке.

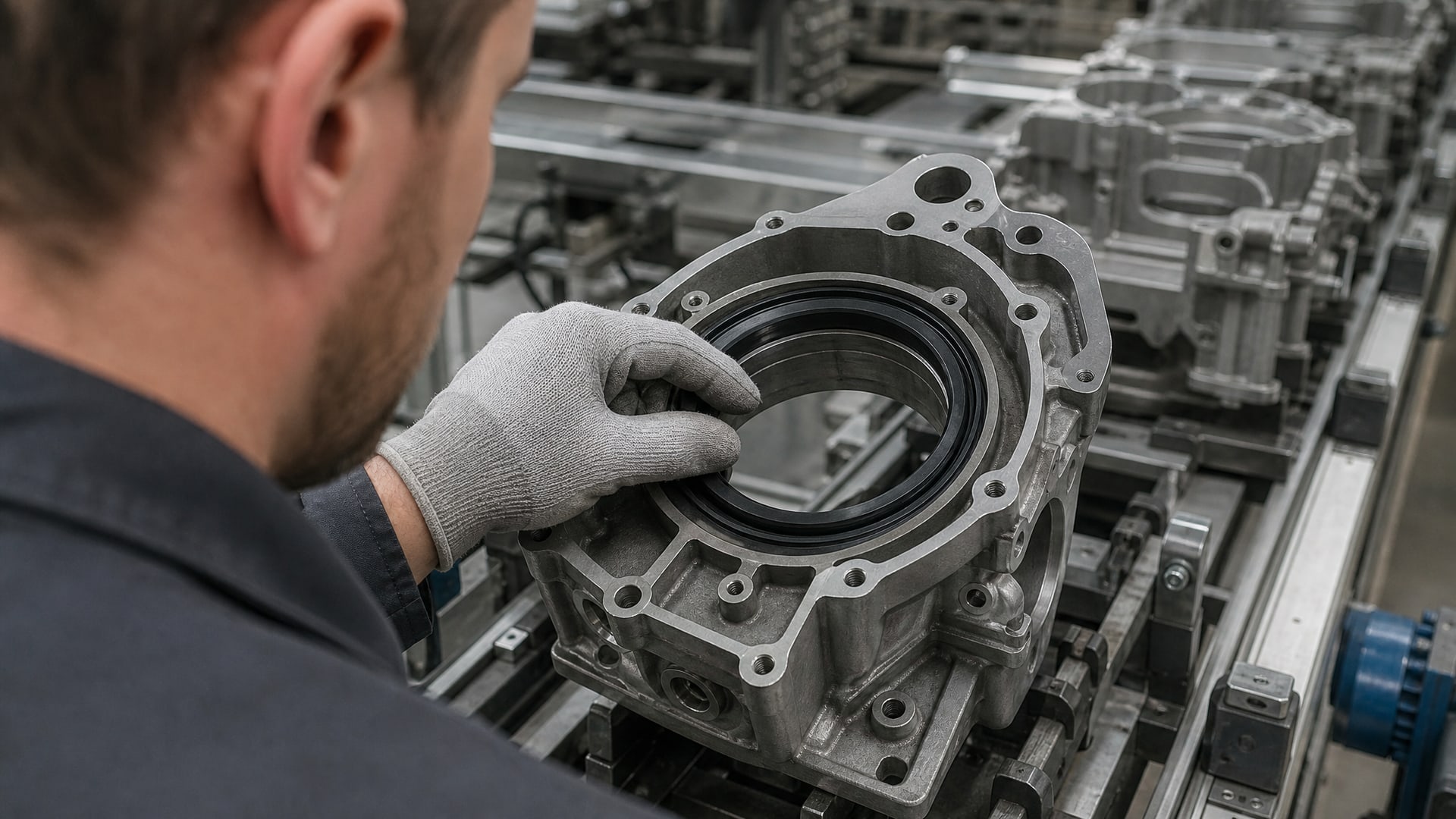

Шаг 1. Определить материал уплотнения. Это первое, что должны знать закупщик и инженер. Часто в конструкторской документации указано, какой эластомер используется (NBR, EPDM, FKM); если информация потеряна, нужно связаться с производителем узла или заводом, который его собирал. Без этого информации любой выбор покрытия - угадывание.
Шаг 2. Проверить рабочий температурный диапазон узла. Важно знать не только максимальную температуру, но и минимальную, а также характер температурных циклов (плавный нагрев или резкие перепады). Если узел работает при +100…+120 °C в номинальном режиме, а краткосрочно может прогреваться до +150 °C, это ненамного ниже критичного порога для NBR.
Шаг 3. Оценить требования к отверждению. Нужно узнать, при какой температуре должно затвердеть покрытие и как долго эту температуру нужно поддерживать. Если требуется +200 °C в течение часа, а уплотнение из NBR, это несовместимо. Если можно найти покрытие, отверждаемое при +80…+120 °C или при комнатной температуре, проблема решена.
Шаг 4. Запросить информацию о совместимости. У производителя покрытия должна быть техническая документация с указанием совместимости с конкретными эластомерами. Фразы типа «совместимо с резиновыми уплотнениями» - слишком размыты; нужна точная информация: «совместимо с NBR, EPDM, не рекомендуется для силикона» и т.д.
Шаг 5. Провести тест на образце. Это критичный шаг, который часто пропускают из-за спешки. Небольшой образец уплотнительного материала нужно подвергнуть воздействию компонентов покрытия (или нанести покрытие на образец детали с уплотнением) при рабочих условиях: температура, влажность, вибрация - все, что есть в реальном узле. Выдержку проводят 24–48 часов, затем проверяют визуально и измеряют изменение массы (набухание или усадка) и твердости. Допустимое изменение параметров обычно определяется стандартом испытаний или внутренним регламентом предприятия.
Шаг 6. Согласовать температурный запас. Если фактическая максимальная температура узла составляет +100 °C, а эластомер рассчитан на +120 °C, это недостаточно. Нужно оставить запас минимум 20 °C, то есть проектировать на +100 °C так, чтобы допускаемый предел был не ниже +150…+160 °C.
Вот типичная итоговая матрица решений:
| Эластомер | Рабочая t узла | Требуемое покрытие | Критичные условия |
|---|---|---|---|
| NBR | до +100 °C | ПТФЭ-базовое, отверждение ≤ +120 °C | Избегать +150 °C при отверждении; холодный пуск ниже −30 °C |
| EPDM | до +120 °C | ПТФЭ или молибденовое, отверждение ≤ +130 °C | Хороший запас прочности; тестировать при циклических нагревах |
| FKM | до +180…+200 °C | Молибденовое или ПТФЭ, отверждение ≤ +200 °C | Запас прочности выше; совместимость обычно хорошая |
| Силикон | до +250…+300 °C | Молибденовое, отверждение до +250 °C | Отличная термостойкость; проверить адгезию на силиконе |

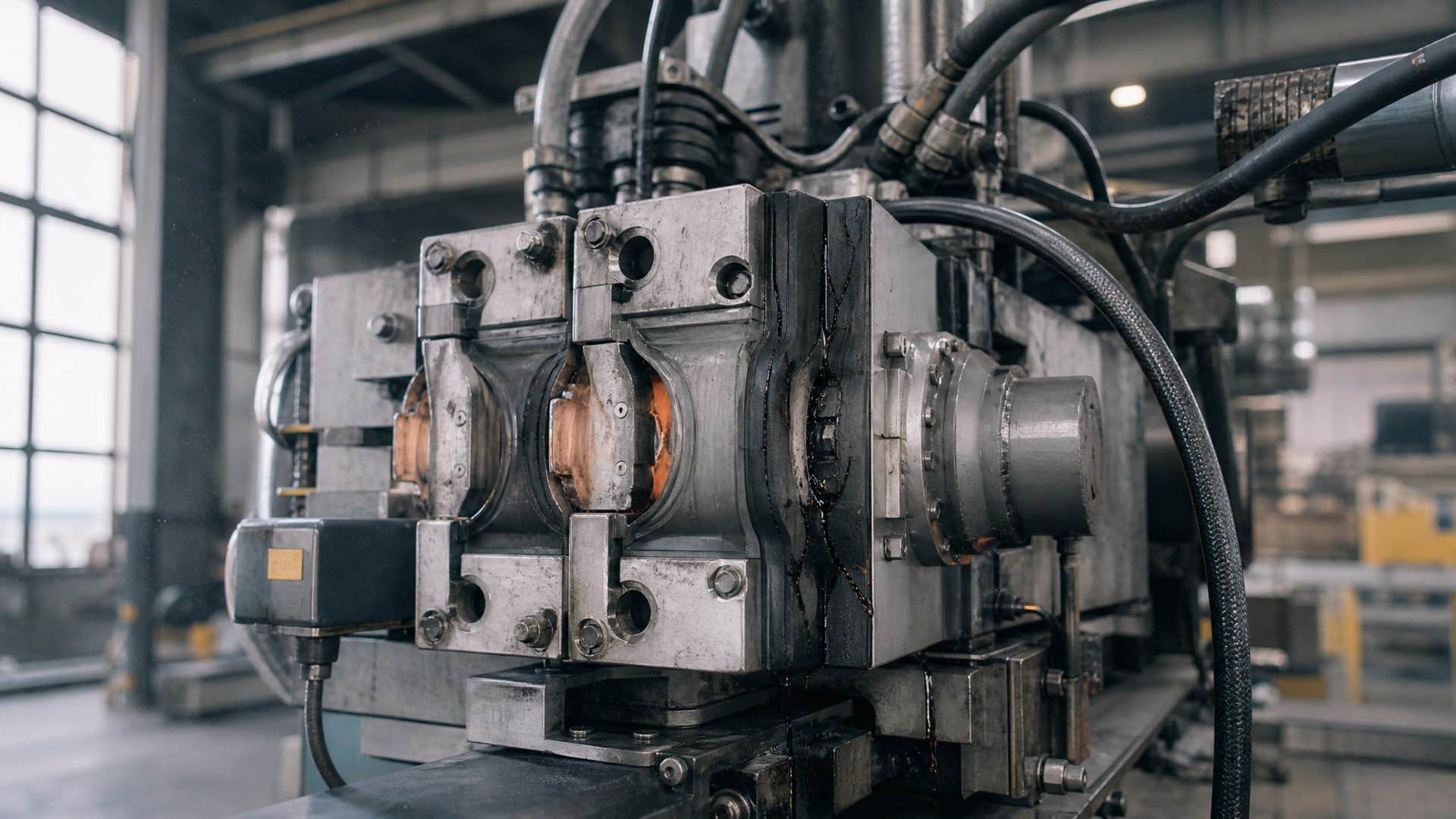

Признаки несовместимости и последствия неправильного выбора
Проблемы с совместимостью резины и покрытия развиваются постепенно и часто остаются незаметны до катастрофического отказа узла.
Вот явные признаки того, что совместимость нарушена.
Вздутие уплотнения. Резина увеличивается в объеме, становится мягче и теряет упругость. Визуально это проявляется в том, что уплотнение слегка припухает и перестает плотно прилегать к поверхности. Герметичность теряется, начинается утечка.
Трещины и расслоение. На поверхности уплотнения появляются микротрещины, которые при дальнейшей эксплуатации растут. Иногда резина расслаивается, отходит кусками. Это необратимый процесс.
Потеря упругости. Уплотнение становится твердым и хрупким, теряет способность восстанавливать форму после сжатия. При сборке узла оно может треснуть под нагрузкой.
Утечка и потеря герметичности. Это финальный признак. Уплотнение больше не может удерживать внутреннее давление или закрывать зазор, жидкость или газ начинают подтекать.
Ускоренное старение. Резина меняет цвет, становится более хрупкой, теряет гибкость быстрее, чем должна была бы по возрасту. Это признак химического или температурного стресса.
Последствия этих процессов:
Отказ узла в наихудший момент (например, отказ подшипника или гидроцилиндра во время критичной операции).
Загрязнение продукции внутри узла (утечка смазки, попадание пыли).
Вторичный износ: когда уплотнение теряет герметичность, внутрь узла попадает влага, реагент, что ускоряет коррозию деталей из стали.
Репутационный ущерб и гарантийные претензии.
На крупном производстве несовместимость может привести к остановке линии, потому что придется разбирать, чистить и переустанавливать все поврежденные узлы. Поэтому проверка совместимости - не формальная процедура, а инвестиция в надежность.
Часто задаваемые вопросы
Почему недостаточно просто выбрать покрытие, рассчитанное на 250 °C, если узел работает при 100 °C?
Потому что покрытие - это только одна часть системы. Совместимость определяется самым слабым звеном: если уплотнение из NBR не выдерживает выше +120 °C, а при отверждении покрытия температура поднимется до +180 °C, уплотнение будет повреждено еще до начала эксплуатации узла. Кроме того, компоненты покрытия могут активнее взаимодействовать с резиной при высокой температуре отверждения, вызывая набухание или растрескивание.
Можно ли использовать одно и то же покрытие для разных эластомеров?
Не всегда. Каждый эластомер имеет разный состав и реактивность с органическими соединениями. Покрытие, отлично совместимое с FKM, может вызвать набухание NBR; покрытие, работающее с EPDM, может растворять силикон. Совместимость нужно проверять отдельно для каждого материала.
Нужен ли тест, если в паспорте написано «совместимо с эластомерами»?
Да, нужен. Эта формулировка слишком общая и не гарантирует совместимость с вашим конкретным эластомером в вашем температурном диапазоне и при вашем режиме отверждения. Производитель часто дает такую формулировку как страховку. Реальная совместимость проверяется только тестом на образце.
Какой максимальный температурный запас стоит закладывать?
Минимум 20–30 °C от максимально допустимого значения для эластомера. Если эластомер рассчитан на +120 °C, проектируйте узел на +90…+100 °C. Это оставляет буфер на циклические нагревы, вибрацию и старение материала.
Почему антифрикционное твердосмазочное покрытие лучше для экстремальных температур, чем жидкая смазка?
Жидкие смазки испаряются при очень высоких температурах и замерзают при очень низких. Твердосмазочные покрытия не имеют фазовых переходов; они остаются твердыми и сохраняют низкий коэффициент трения в диапазоне от −180 до +300 °C. Это делает их незаменимыми в узлах вакуумных систем, криогенных установок и высокотемпературных печей.
Заключение
Совместимость антифрикционных твердосмазочных покрытий с резиновыми уплотнениями - это не одно свойство, а результат баланса между несколькими факторами: материалом и температурным диапазоном эластомера, условиями полимеризации покрытия, рабочей температурой узла и ее циклами. Простое сравнение максимальных температур недостаточно; нужна комплексная оценка.
Начните с определения материала уплотнения и его диапазона, затем проверьте требования к отверждению покрытия, запросите данные о совместимости у производителя, проведите тест на образце и согласуйте температурный запас с конструктором. Этот алгоритм занимает время, но избавляет от отказов в полевых условиях и репутационного ущерба. На промышленных предприятиях, где надежность критична, такая проверка стала стандартной практикой.
