Вакуумные системы предъявляют уникальные требования к смазочным материалам: в условиях пониженного давления обычные масла и смазки теряют свои свойства, испаряясь и загрязняя рабочую среду. PTFE-смазки (политетрафторэтилен, известный как тефлон) решают эту проблему благодаря крайне низкой летучести и высокой химической инертности. Узлы вращения вакуумного насоса - подшипники, уплотнения, резьбовые соединения - нуждаются в материале, который сохраняет смазывающие свойства при разреженном воздухе, не разлагается под воздействием агрессивных газов и выдерживает температурные колебания. Статья раскрывает, когда выбирают PTFE-смазки, как они работают в вакууме, и на какие параметры ориентироваться при подборе материала для конкретной системы.
Информация будет полезна инженерам, техническим специалистам и закупщикам, которые сталкиваются с ремонтом и обслуживанием вакуумного оборудования, а также при выборе смазки для вновь внедряемых установок.
Почему вакуумные системы требуют специальных смазочных материалов
В условиях вакуума давление воздуха резко снижается, и молекулы обычных масел получают избыточную энергию для испарения.
Даже «низколетучие» промышленные смазки теряют в вакууме значительную часть летучих компонентов, оставляя твердые остатки, которые налипают на стенках и узлах оборудования. Это загрязнение приводит к деградации вакуума, увеличению давления остаточных газов и, в конечном счете, к отказу системы.
Вакуумные смазки должны сохранять смазывающие свойства, быть химически нейтральными к рабочей среде и иметь устойчивость к окислению и старению. Для узлов вращения - подшипников качения и скольжения, резьбовых и шарнирных соединений, элементов арматуры - требуется материал, который обеспечивает надежное трение при минимальном испарении.
PTFE как компонент смазки решает эту задачу за счет исключительно низкого коэффициента трения и полной инертности к органическим растворителям, кислотам, щелочам и газам. В вакууме PTFE не разлагается и не образует парообразные вторичные продукты, что отличает его от многих углеводородных и синтетических составов.
Требования к смазочным материалам в вакуумных насосах
Спецификация вакуумной смазки включает несколько взаимосвязанных параметров:
Низкая летучесть и давление насыщенных паров
Для глубокого вакуума (ниже 10⁻² Па) и вакуумных систем с жесткими требованиями к загрязнению приоритетом выступает минимальная летучесть. PTFE-вакуумная смазка ТОМФЛОН СВ 150, например, имеет температурный диапазон от −20 до +150 °C и низкое давление насыщенных паров, что гарантирует сохранение рабочих свойств в широком спектре условий. Эта смазка заменяет стандартную вакуумную смазку по ТУ 38.401-58-72-96 и применяется в герметичных узлах, где испарение критично.
Химическая совместимость и инертность
Если вакуумная система работает с агрессивными газами - хлором, фтором, озоном, минеральными кислотами или щелочами - обычная минеральная смазка деградирует. PTFE рассматривается как удачный вариант благодаря полной химической инертности: молекула тефлона состоит из связей углерод-фтор, которые не разрушаются контактом с окислителями и реактивными средами. PTFE-смазки на основе PFPE-масла (перфторированного полиэфира) могут сохранять свойства в контакте с чистым кислородом до 4 МПа, а при 50%-ной концентрации O₂ - до 25 МПа, что важно в аэрокосмических и медицинских вакуумных системах.
Диапазон температур и термостабильность
Вакуумные насосы нередко работают при повышенной температуре (сжатие газа, фрикционное тепло) или при низких температурах (криогенные установки). PTFE-смазки сохраняют адгезию (способность прилипать к поверхности и не вымываться) в диапазоне от −20 до +150 °C, что покрывает большинство промышленных применений. Однако для каждого конкретного узла требуется сверка со спецификацией производителя оборудования.
Совместимость с материалами уплотнений
Вакуумные смазки применяют для герметизации металлических, стеклянных и полимерных соединений. Если смазка вызывает разбухание резиновых уплотнений или коррозию медных и алюминиевых деталей, система откажет. PTFE-смазки на PFPE-базе химически нейтральны к большинству эластомеров и металлов, но перед применением рекомендуется проверить совместимость с конкретным материалом уплотнения на участке.
Когда выбирают PTFE-смазки, а когда - MoS₂ или другие материалы
Выбор твердой смазки для вакуума зависит от комбинации факторов: вакуумного уровня, температуры, типа нагрузок, скорости движения и требуемого ресурса.
PTFE не универсален - его роль в вакуумной смазке четко определена.
| Условие | PTFE | MoS₂ | Силиконовая смазка | Комментарий |
|---|---|---|---|---|
| Высокие нагрузки (> 100 МПа) | Ограничено | Да | Ограничено | MoS₂ лучше держит давление в зонах контакта |
| Агрессивная среда (O₂, галогены, кислоты) | Да | Нет | Нет | PTFE остается инертным, MoS₂ окисляется |
| Высокая влажность + высокие нагрузки | Да (на PFPE) | Нет | Да | PFPE-базированные PTFE-смазки предпочтительны |
| Сверхглубокий вакуум (< 10⁻⁴ Па) | Да | Да | Ограничено | Оба минимально испаряются; силиконы более летучи |
| Умеренный вакуум + широкий диапазон T | Да | Ограничено | Нет | PTFE универсален, но медленнее реагирует на тепло |
Для высоких нагрузок в вакууме эксперты часто отдают предпочтение MoS₂ - дисульфиду молибдена, который обладает более высокой несущей способностью. Однако MoS₂ окисляется в присутствии чистого кислорода и теряет свойства в агрессивных средах, поэтому для кислородных систем и химически активных сред PTFE является единственным разумным выбором.
Силиконовые смазки с PTFE рассматривают как компромиссный вариант, когда система требует одновременно термостойкости, влагостойкости и низкой летучести. Однако силиконы содержат летучие низкомолекулярные фракции и при длительной работе в вакууме теряют легко испаряемые компоненты, что меняет их вязкость и консистенцию. Класс NLGI 2 подходит для герметизации и универсального применения, а NLGI 1 - для более легкого хода узлов скольжения.

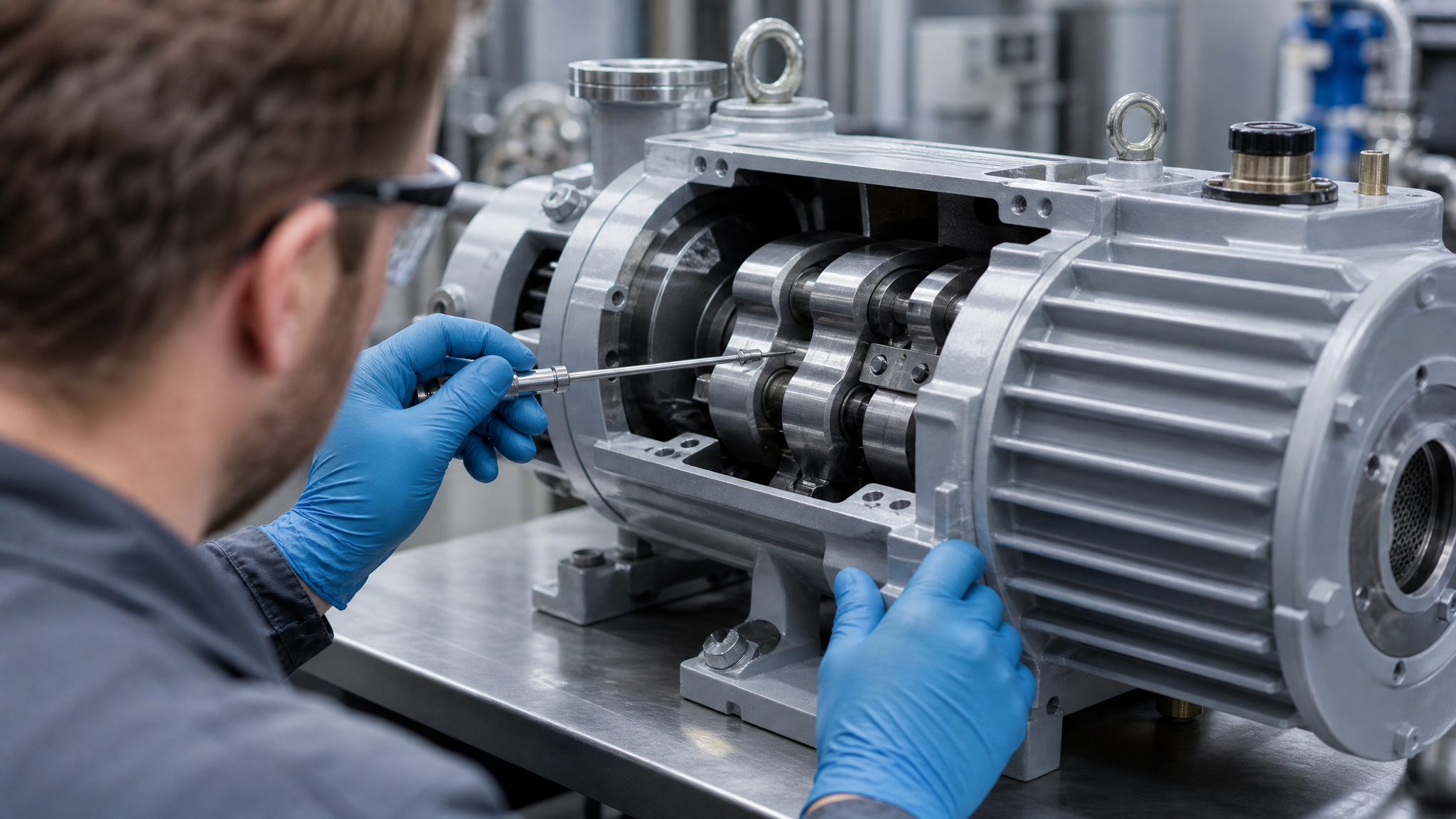

Применение PTFE-смазок в узлах вращения вакуумного насоса
Вакуумные насосы включают несколько типов узлов, в каждом из которых смазка работает по-разному:

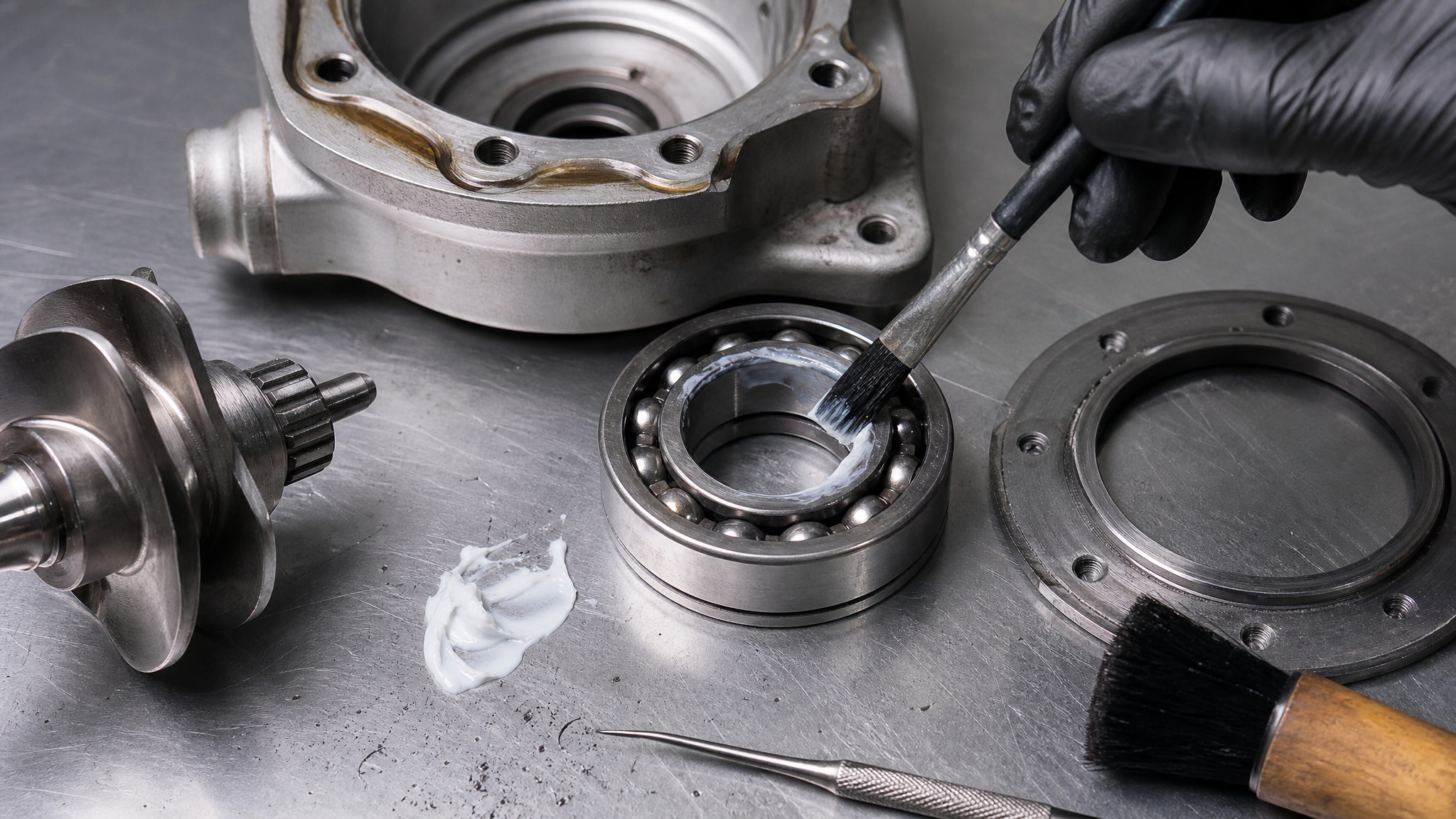

Подшипники качения и скольжения
Подшипники вакуумного насоса вращаются на высокой скорости и испытывают радиальные и осевые нагрузки. Если ротор насоса вращается в масляной ванне (как в пластинчатых и ротационных насосах), смазка должна не только снижать трение, а и выводить тепло. PTFE-смазки на PFPE-базе могут применяться в подшипниках качения и скольжения, но выбор должен учитывать конкретный вакуумный уровень и рабочую температуру.
Для узлов с подшипниками, работающих при высокой влажности и значительных нагрузках, PTFE-смазки на PFPE-основе позиционируются как подходящие решение. Однако если насос работает при давлении выше атмосферного (компрессор или вспомогательный блок), обычное минеральное или синтетическое масло часто оказывается более эффективным.
Уплотнения и резьбовые соединения
Герметизация соединений - критичная задача в вакуумных системах. PTFE-смазка наносится тонкой пленкой на резьбу, фланцы и уплотнительные грани. В отличие от обычной смазки, она не вымывается вакуумом и не образует загрязняющих паров. Пленка PTFE остается на месте даже при повторных разборках оборудования, что облегчает обслуживание и снижает время простоя.
Проблема холодного пуска вакуумного насоса - когда смазка загустела при хранении и затрудняет первичное вращение ротора - решается выбором консистенции смазки. Если система смазки вакуумного насоса ко 503 или ко 505 предусматривает периодическое нанесение смазки вручную через шприц, используют более мягкие составы (NLGI 1 или жидкие масла), чтобы смазка быстро проникала в зазоры и не препятствовала запуску.
Направляющие, кулачки и элементы арматуры
В сложных вакуумных системах есть движущиеся затворы, регулирующие клапаны и направляющие элементы. Эти узлы работают медленнее, чем подшипники, но часто подвергаются фреттингу (микроскопическому проскальзыванию) и окислению. PTFE-смазки защищают эти элементы благодаря образованию устойчивой к окислению пленке.

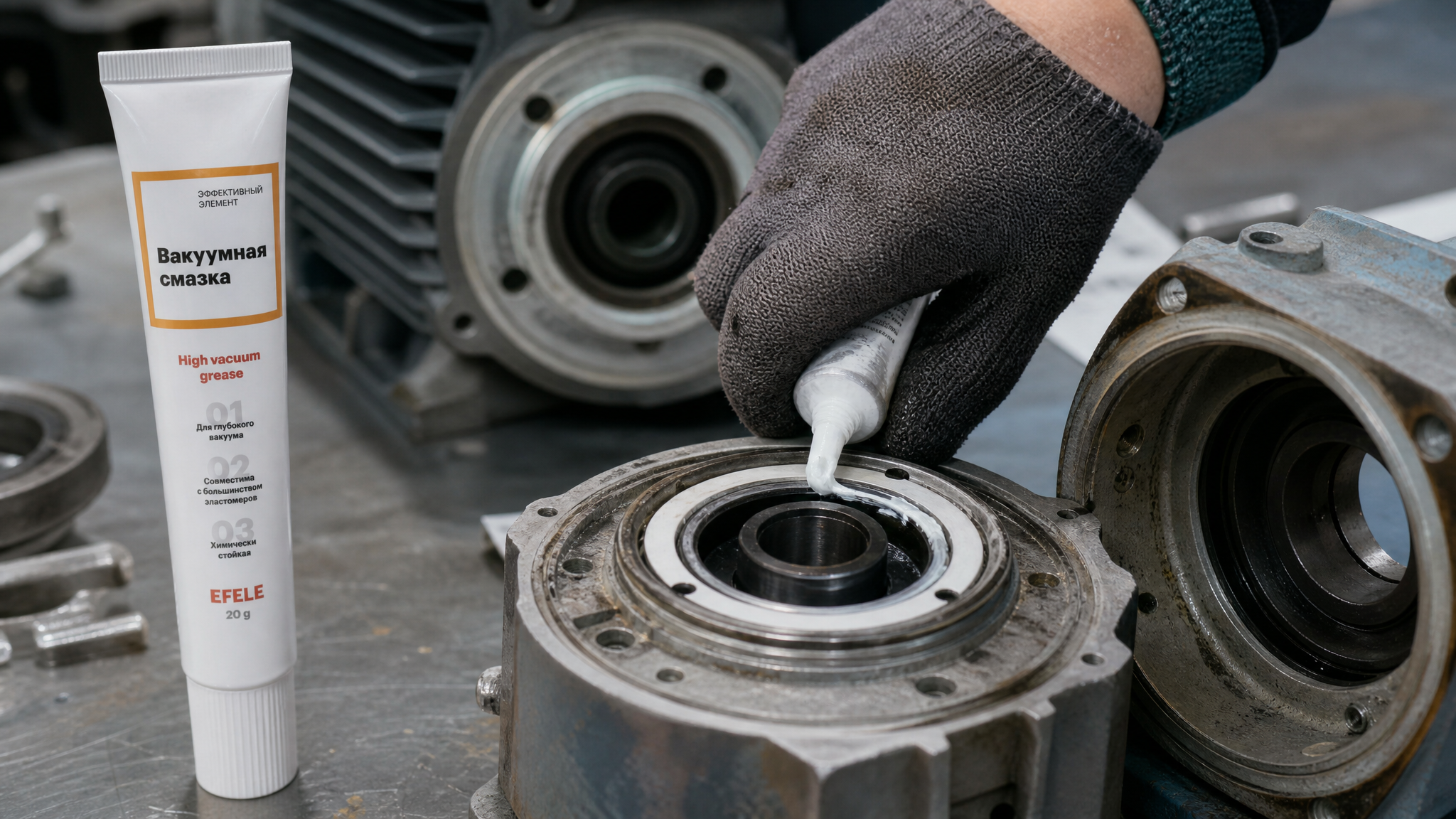

Для герметизации и защиты уплотнений вакуумных насосов, а также для узлов вращения, где требуется стойкость к агрессивным средам и высоким температурам, в практике используют составы на основе PFPE-масла, загущенного политетрафторэтиленом, которые обеспечивают предсказуемый ресурс и минимизируют уход за узлом между регламентными сервисными интервалами.
Система смазки вакуумного насоса: технология нанесения и контроль
Система смазки вакуумного насоса может быть централизованной (масляная ванна, масляный туман) или ручной (периодическое нанесение через шприц для смазки вакуумного насоса).
Эффективность зависит от точности дозирования и регулярности обслуживания.
Выбор способа нанесения

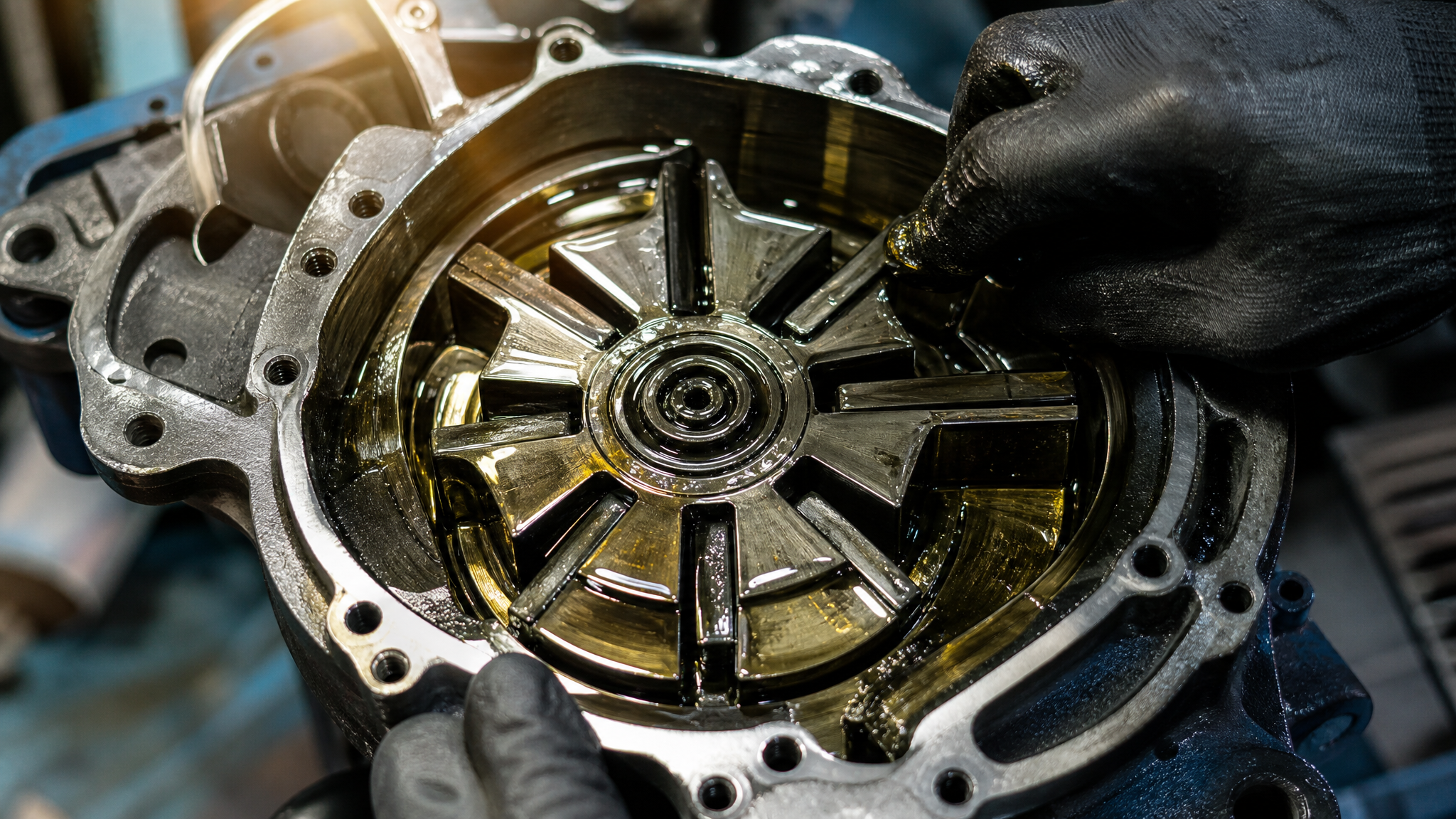

Пластинчатые насосы (серии ВН, ВЭ) часто работают в погруженном режиме: ротор вращается в ванне минерального или синтетического масла, которое охлаждает подшипники и уплотнения. В такие системы PTFE-смазку не добавляют - масло выбирают по регламенту производителя.
Ротационные насосы Рутса и спирально-компрессионные устройства часто используют периодическое нанесение смазки вручную. Оператор или техник наносит каплю через смазочный штуцер каждые 8–24 часа работы (в зависимости от регламента). Для такого применения используют шприцы масленки и флаконы с дозирующим наконечником. Если смазка слишком вязкая (NLGI 3 и выше), шприц не справляется с дозированием; если слишком жидкая (минеральное масло), она быстро вытекает. NLGI 1 и мягкие смазки на PTFE-основе оптимальны для ручного нанесения.
Частота замены и контроль состояния
Масло для смазки вакуумных насосов требует периодической замены. В условиях глубокого вакуума окисление происходит медленнее, но загрязнение от пыли и остатков газов все равно накапливается. Рекомендуемый интервал -500–2000 часов работы в зависимости от чистоты входящего газа и температуры.
Для контроля состояния смазки используют органолептический метод (визуальный осмотр цвета и прозрачности), а в лабораториях - определение кислотного числа по ГОСТ 5985 (изменение отражает степень окисления). Если смазка потемнела, загустела или появился запах горелого, требуется срочная замена. При наличии влаги в вакуумной системе смазка может замутниться; это сигнал к проверке герметичности.
Для ручного внесения смазки используют гидравлические и пневматические шприцы, а также классические масленки-груши. Шприц для смазки вакуумного насоса выбирают в зависимости от вязкости смазки: жидкие масла и NLGI 1 подходят для обычных ручных шприцев, а более густые (NLGI 2) требуют усиленного давления или пневматических нагнетателей.
Совет инженера: выбор между пластичными PTFE-смазками и сухими антифрикционными покрытиями
На производствах с высокими требованиями к чистоте вакуума (в том числе в медицинской аппаратуре и аэрокосмических системах) возникает дилемма: использовать традиционные пластичные смазки или перейти на сухое смазывание.
Сценарий: вакуумная система работает с чистым кислородом под давлением до 2 МПа, температура колеблется от −10 до +80 °C, система герметична, но узлы вращения подвергаются высоким нагрузкам. Стандартная PTFE-смазка на PFPE-основе справляется, но остается опасность микровыделения паров при нагреве.
В таких случаях рассматривают альтернативу: предварительное нанесение на детали (подшипники, скольжения, направляющие) тонкого слоя антифрикционного покрытия на основе политетрафторэтилена. Покрытие сохраняет все преимущества PTFE (инертность, низкий коэффициент трения, нулевая летучесть), а излишков смазки нет - остается только прочная адгезионная пленка. После полимеризации остаток уходит, и узел готов к монтажу в вакуумную систему. Такой подход предотвращает риск замасливания и позволяет работать при экстремальных условиях без периодического пополнения смазки.
Итог: сухое антифрикционное покрытие подходит для систем, где периодическое техническое обслуживание невозможно или нежелательно, а нагрузки умеренные. Для стандартных вакуумных насосов с плановым техническим обслуживанием пластичная PTFE-смазка остается проверенным и доступным решением.
Часто задаваемые вопросы
Подходит ли обычная PTFE-смазка для вакуумных систем?
Нет. Обычные PTFE-смазки содержат летучие компоненты базового масла, которые испаряются в вакууме и загрязняют систему. Для вакуума нужны специализированные составы на PFPE-основе (перфторированное полиэфирное масло), которое практически не летуче. Перед применением уточните обозначение ТУ или стандарт смазки в спецификации производителя вакуумного насоса.
Чем отличается смазка для вакуумных насосов от обычного минерального масла?
Вакуумная смазка имеет крайне низкое давление насыщенных паров (не более 0,1 Па при 20 °C), а минеральное масло испаряется при давлениях ниже 10⁻² Па. Вакуумная смазка химически нейтральна к агрессивным газам; минеральное масло окисляется в кислороде и других окислителях. Вакуумная смазка дороже, но экономит на замене оборудования и регулировке вакуума.
Как часто нужна замена смазки в вакуумном насосе?
Интервал замены -500–2000 часов работы в зависимости от загрязненности входящего газа, температуры и влажности. Контролируйте цвет и прозрачность смазки; при потемнении или загустении замените незамедлительно. Для глубокого вакуума и чистых газов интервал может быть увеличен до 5000 часов.
Можно ли смешивать разные вакуумные смазки?
Не рекомендуется. Каждая смазка имеет свою базу (PFPE, силикон, минеральное масло) и пакет присадок. Смешивание может привести к образованию осадков, изменению вязкости и потере свойств. Замену проводите полную: слейте старую смазку, промойте узел чистым растворителем (если допускается) и залейте новую смазку одного производителя и марки.
Подходит ли система смазки вакуумного насоса ко 503 для других типов насосов?
Система ко 503 (централизованная подача масла через штуцеры) предусмотрена для конкретного диапазона расходов и давлений. Универсального решения нет: для ко 505, ко 510 и других серий требуется уточнение спецификации. Проверьте техническую документацию вашего насоса или проконсультируйтесь с производителем перед переоборудованием.
Заключение
PTFE-смазки для вакуумных систем - это специализированные материалы, предназначенные для герметизации узлов и снижения трения при пониженном давлении. Их выбор определяется не только наличием тефлона в составе, а комплексом требований: минимальной летучостью, химической инертностью к рабочим газам, совместимостью с материалами уплотнений и стойкостью к окислению в широком температурном диапазоне. PTFE-смазки на PFPE-основе работают при высокой влажности, значительных нагрузках и контакте с агрессивными средами, но уступают MoS₂ по несущей способности в сверхвысокого давления. Выбор конкретной марки требует сверки со спецификацией производителя вакуумного насоса и условиями его эксплуатации.
Следующий шаг: получите техническую карту (TDS) вашего насоса, выпишите требуемые параметры смазки (температурный диапазон, давление паров, класс NLGI, совместимость с уплотнениями), проверьте соответствие текущей смазки этим параметрам и при необходимости произведите замену. Если система работает с чистым кислородом или галогенами, обязательно используйте PFPE-основанные составы и проведите тестирование совместимости на небольшом участке перед полным внедрением.
