Пенообразование в системах подачи СОЖ - одна из самых частых проблем на участках механической обработки. Когда жидкость пенится, страдает качество обработки, падает подача эмульсии к инструменту, возникает риск кавитации в насосе и нарушается стабильность работы всей системы. Проблема может быть связана с механикой (подсос воздуха, неправильная схема возврата, кавитация) или химией (завышенная концентрация, загрязнение посторонними жидкостями, деградация присадок). Понять причину и устранить ее - значит вернуть системе надежность и снизить издержки на переработку и покупку новой жидкости. В этой статье разберем, почему пенится СОЖ в станке ЧПУ и при других режимах обработки, и как избежать этой проблемы.
Механические причины пенообразования
Когда пена быстро исчезает после встряхивания пробы, источник проблемы находится в конструкции или схеме подачи системы.

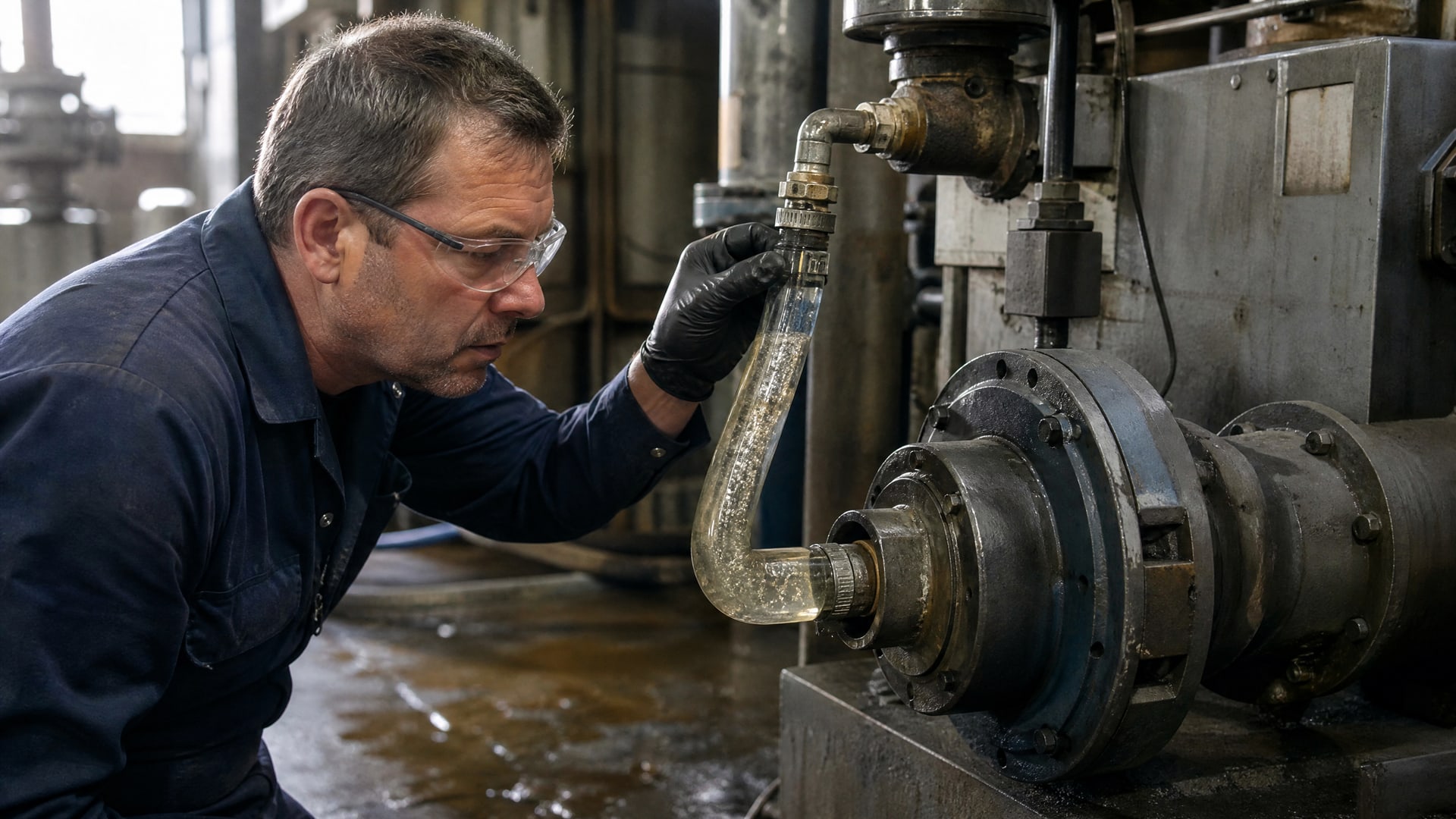

Подсос воздуха через герметичность всасывающей линии - одна из самых частых механических причин. Если соединения ослаблены, воздух попадает в насос, а затем попадает в основной поток жидкости, где образует пузырьки. Низкий уровень жидкости в баке усиливает эффект кавитации: насосу становится сложнее всасывать достаточный объем, и в зазорах появляются паровые пузырьки, которые схлопываются с образованием большого количества микропузырьков - это выглядит как пена.
Вторая категория механических проблем - турбулентность и неправильная схема возврата потока. Если эмульсия возвращается в бак с высокой скоростью и ударяет прямо о поверхность жидкости, она взбивает воздух, как при перемешивании. Слишком малый объем бака относительно производительности насоса не дает достаточно времени на отстой пузырьков перед всасыванием. Избыточное давление подачи (выше рекомендованного диапазона станка или системы) тоже приводит к турбулентности и взбиванию воздуха на входе.
Неправильные сопла и форсунки ускоряют распыление и турбулентность, а при возврате в бак создают всплески и волны. Проверьте герметичность всех соединений на всасывающей линии (используйте мыльный раствор), убедитесь, что уровень жидкости выше минимальной отметки, снизьте давление подачи до рекомендуемого диапазона и убедитесь, что возвратная линия входит в бак спокойно, без турбулентности и прямых ударов о зеркало жидкости.
Химические причины пенообразования
Если после встряхивания пена сохраняется долго и не исчезает быстро, причина скорее всего химическая.
Высокая концентрация водосмешиваемых СОЖ - частая ошибка закупщиков и операторов. Когда концентрацию поднимают выше 10% (или сверх рекомендаций производителя), растет содержание поверхностно-активных веществ и присадок, которые стабилизируют пузырьки воздуха и не дают пене рассеиваться. Оператор может думать, что более густая смесь работает лучше, но на деле получает противоположный результат. Первый шаг - проверить концентрацию рефрактометром и вернуться в рекомендованный диапазон (обычно 5-9% для большинства станков). Часто только это решает проблему.
Качество воды критично. Слишком мягкая вода (с низкой жесткостью) может усиливать пенообразование, потому что в ней иначе работают эмульгаторы и стабилизаторы. Если вода в системе водоснабжения вашего предприятия известна своей мягкостью, обсудите с поставщиком СОЖ, нужна ли коррекция при приготовлении концентрата или добавление солей жесткости.
Загрязнения СОЖ - еще один химический фактор. Стружка, мелкие частицы металла, пыль из воздуха, остатки старой жидкости, антикоррозионные масла, гидравлические жидкости и шпиндельные масла (tramp oil) - все это может попасть в систему. Частицы и посторонние масла действуют как стабилизаторы пены, удерживая пузырьки воздуха. Поэтому очистка бака, замена фильтров, удаление шлама и периодическое тестирование на наличие посторонних жидкостей - эффективные методы борьбы. На производствах с интенсивным режимом обработки стружка и загрязнения накапливаются быстро; проверяйте бак каждые две недели и очищайте его при необходимости.
Наконец, присадки в СОЖ со временем деградируют: окисляются, взаимодействуют с металлами и микроорганизмами. Если жидкость давно не менялась, даже при правильной концентрации и воде она может начать интенсивнее пениться. В этом случае помогает полная замена или частичная регенерация (если система подразумевает).
Пенится СОЖ в станке ЧПУ: особенности высокоскоростной обработки
На станках ЧПУ с высокими скоростями подачи пенообразование часто усугубляется режимом работы.
Высокая частота вращения шпинделя и интенсивная циркуляция эмульсии создают значительные сдвиги и аэрацию потока. Если система централизованная (общая для нескольких станков), проблема одного станка может повлиять на других через общий бак. В этом случае сначала отключите проблемный станок от сети и проверьте его независимо: может быть, именно его насос подсасывает воздух или схема возврата настроена неправильно.
Скорость потока в напорной линии ЧПУ обычно не должна превышать 3-4 м/с; более высокая скорость приводит к повышенной турбулентности и взбиванию. Проверьте диаметр трубопроводов и при необходимости увеличьте его или снизьте производительность насоса. Убедитесь, что давление настроено на минимально достаточное значение для подачи эмульсии к инструменту, а не максимально возможное. На ЧПУ часто есть регулятор давления - отрегулируйте его так, чтобы давление было чуть выше необходимого.
Современные станки ЧПУ часто оснащены фильтрационными системами с автоматической очисткой; убедитесь, что фильтры не забиты, иначе система может подсасывать воздух через неплотности. Проверьте уровень жидкости перед началом работы и при необходимости долейте до нормы.
Диагностика: как определить источник проблемы
Прежде чем добавлять антивспениватель или менять жидкость, проведите простую диагностику.
Возьмите пробу СОЖ из бака (около 100 мл в чистую стеклянную банку), плотно закройте крышку и встряхивайте в течение примерно 10 секунд с одинаковой интенсивностью. Поставьте банку на стол и засеките время. Если пена исчезает за 1-2 минуты, проблема скорее всего механическая (подсос воздуха, кавитация, турбулентность). Если пена держится дольше 5 минут, источник химический (концентрация, вода, загрязнения).
Параллельно проверьте концентрацию рефрактометром - это займет несколько минут. Нормальный диапазон для водосмешиваемых СОЖ - обычно 5-9%, но уточните на ярлыке или в технической карточке вашего продукта. Если концентрация выше 10%, разбавьте жидкость дистиллированной водой до рекомендуемого уровня.
Затем визуально осмотрите бак изнутри: нет ли слоя шлама, ржавчины, посторонних масел? Если видны загрязнения, начните с очистки и фильтрации. Проверьте герметичность всасывающей линии (протрите соединения мыльным раствором - если он пузырится, воздух подсасывается). Убедитесь, что уровень жидкости на 10-15 см выше входа насоса. Посмотрите, как эмульсия возвращается в бак: она должна входить спокойно, без брызг и турбулентности.
Если все эти проверки сделаны, а пена остается, обратитесь к техподдержке поставщика СОЖ с информацией о результатах shake test, концентрации, состоянии воды (если известна жесткость) и условиях работы (давление, скорость, станок, режим).
Роль антивспенивателя и способы его применения
Антивспениватель или пеногаситель - это химическое вещество, которое снижает поверхностное натяжение пузырьков и помогает пене рассеиваться.
Однако важно помнить: пеногаситель - не решение проблемы, а временная помощь при симптоме. Если добавить антивспениватель, но не устранить корневую причину (подсос воздуха, завышенная концентрация, загрязнение), пена вернется, и потребуется снова добавлять пеногаситель.
На производствах пеногаситель применяется так: когда замечена стойкая пена и проведена первичная диагностика, добавляют небольшое количество специализированного пеногасителя (обычно 0,1-0,5% от объема СОЖ, зависит от конкретного продукта). После добавления дают системе поработать 15-30 минут, чтобы вещество распределилось. Не рекомендуется превышать дозу, так как избыток пеногасителя может нарушить эмульсионную стабильность и привести к разделению масла и воды.
Если пена уходит после добавления пеногасителя, это подтверждает, что проблема в химии жидкости (концентрация, присадки), а не в механике системы. Параллельно исправьте концентрацию, проверьте воду, очистите систему от загрязнений. Если пена вернулась через несколько часов, значит, корневая причина не решена, и нужно провести полную диагностику механики.
Практический чек-лист для устранения пенообразования
При появлении стойкой пены в СОЖ следуйте этому алгоритму:
Шаг 1: Диагностика. Проведите shake test (встряхивание пробы 10 секунд, наблюдение за скоростью исчезновения пены). Проверьте концентрацию рефрактометром.
Шаг 2: Механика. Если пена быстро исчезает, сосредоточьтесь на механике: проверьте герметичность всасывающей линии, уровень жидкости (выше входа насоса на 10-15 см), давление подачи (снизьте до рекомендуемого), схему возврата (без турбулентности и прямых ударов), диаметр трубопровода (скорость не выше 3-4 м/с).
Шаг 3: Химия. Если пена стойкая, проверьте и исправьте: концентрацию (верните в рекомендованный диапазон 5-9%), очистите бак от стружки и шлама, удалите посторонние жидкости, проверьте качество воды (если известна жесткость, обсудите с поставщиком).
Шаг 4: Временное решение. Если срочно нужно работать, добавьте небольшое количество пеногасителя (0,1-0,5% от объема), но помните: это не решение, а вспомогательное средство.
Шаг 5: Долгосрочное решение. После исправления концентрации, очистки и проверки механики дайте системе поработать 1-2 часа. Если пена не вернулась, проблема решена. Если вернулась - обратитесь к техподдержке поставщика.

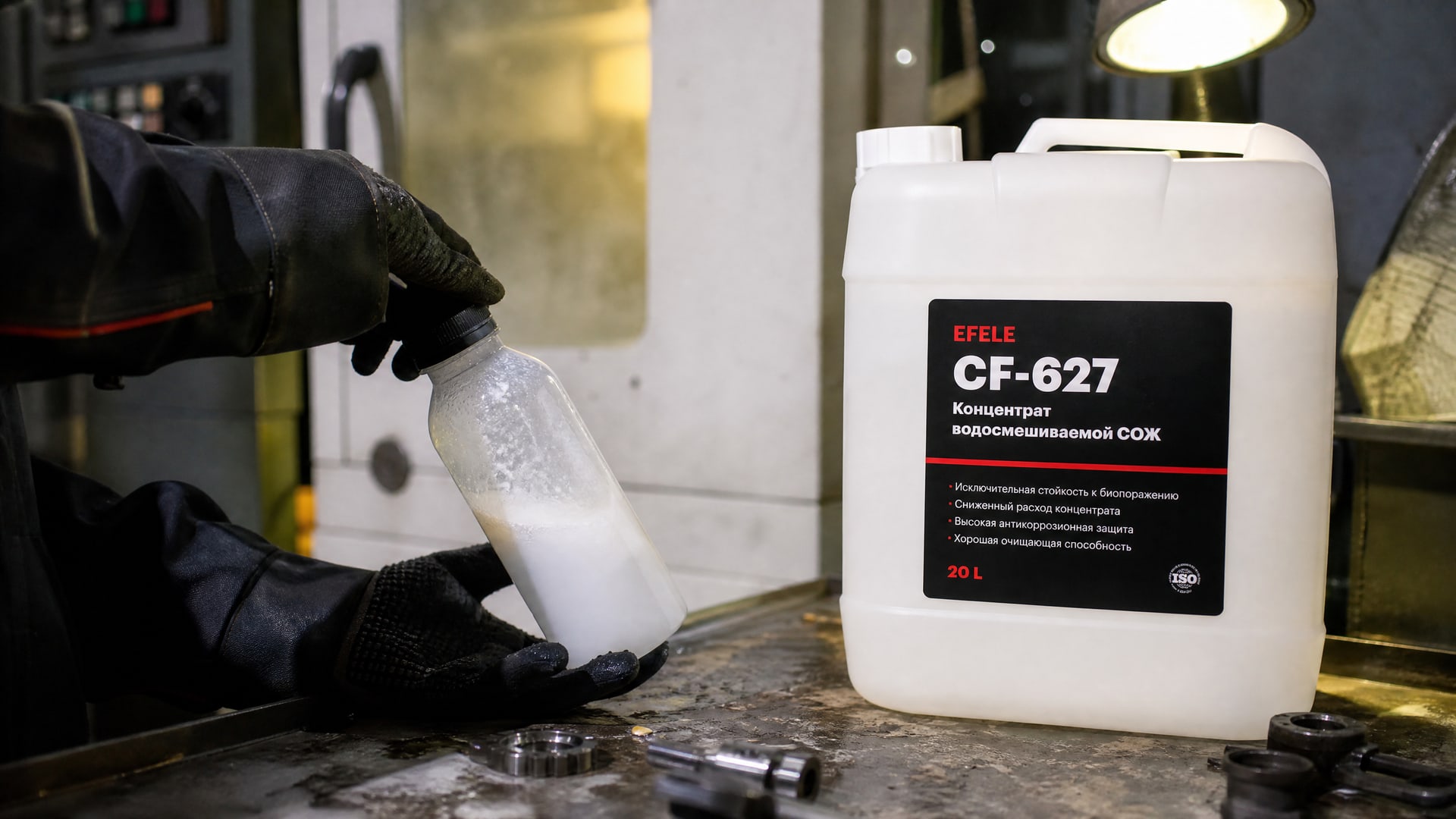

На линиях фасовки и упаковки, где требуется высокая стабильность подачи СОЖ, закупщики часто переходят на концентраты с улучшенной формулой, такие как EFELE CF-627, которые обладают хорошей стабильностью эмульсии и менее склонны к пенообразованию при правильной концентрации и воде. Это позволяет избежать частых переделок и потерь на внеплановые очистки системы.
Часто задаваемые вопросы
Почему СОЖ пенится в станке ЧПУ при высоких скоростях?
На высоких скоростях шпинделя и интенсивной циркуляции эмульсии возникает повышенная турбулентность и аэрация. Если давление подачи выше необходимого, скорость потока в трубопроводе превышает 3-4 м/с или возвратная линия устроена неудачно, жидкость взбивается, как при перемешивании. Проверьте давление, диаметр трубопровода, уровень жидкости и схему возврата в бак.
Какая концентрация СОЖ вызывает пенообразование?
Концентрация выше 10% часто повышает склонность к пенообразованию, потому что растет содержание поверхностно-активных веществ, которые стабилизируют пузырьки. Нормальный диапазон для большинства водосмешиваемых СОЖ -5-9%. Проверьте концентрацию рефрактометром и, если она выше рекомендованной, разбавьте жидкость дистиллированной водой.
Помогает ли добавление антивспенивателя при пене в СОЖ?
Пеногаситель помогает снизить видимость пены в короткий срок, но не устраняет корневую причину. После добавления пеногасителя (0,1-0,5% от объема) дайте системе поработать 15-30 минут. Если пена уходит, проблема в химии; если вернулась - в механике. Параллельно исправьте концентрацию, очистите систему от загрязнений и проверьте механику подачи.
Может ли мягкая вода усилить пенообразование СОЖ?
Да, слишком мягкая вода может усиливать пенообразование, потому что иначе работают эмульгаторы и присадки в концентрате. Если вода в вашем регионе известна своей мягкостью, обсудите с поставщиком СОЖ, нужна ли коррекция при приготовлении смеси или добавление солей жесткости.
Как часто нужно очищать бак от стружки и загрязнений?
Частота зависит от интенсивности обработки. На участках с высокой нагрузкой рекомендуется проверять и очищать бак каждые две недели, на средних нагрузках - ежемесячно. Загрязнения (стружка, пыль, посторонние масла) стабилизируют пену, поэтому регулярная очистка часто решает проблему быстрее, чем добавление дополнительных средств.
Заключение
Пенообразование в СОЖ - это не просто косметическая проблема, а признак нарушения в механике системы подачи или химии жидкости. Первый шаг - отделить механическую причину (подсос воздуха, кавитация, турбулентность) от химической (концентрация, вода, загрязнения) с помощью простого shake test. Затем последовательно проверить уровень жидкости, герметичность всасывания, давление и схему возврата, а также концентрацию и чистоту СОЖ. Это займет не более часа и часто сразу решает проблему без дополнительных затрат.
Важно помнить: антивспениватель - вспомогательное средство, а не решение. После исправления концентрации, очистки системы и устранения механических неисправностей пена не должна вернуться. Если она появляется вновь, повторите диагностику или обратитесь к технической поддержке поставщика СОЖ с информацией о результатах тестов и условиях работы. Стабильная, правильно приготовленная и чистая СОЖ - залог надежной работы станка и качественной обработки детали.
