Изношенные детали в автомобилях - частая причина выхода из строя узлов трения. Восстановление изношенных поверхностей в ремонтной практике требует методов, которые сохраняют геометрию детали, не увеличивая ее размеры сверх допусков. Антифрикционные твердосмазочные покрытия решают эту задачу: после нанесения они отверждаются в тонкую сухую пленку толщиной около 20 мкм, восстанавливают антифрикционные свойства и защищают от задиров и схватывания. Статья поможет техническим специалистам и закупщикам понять, как работают такие покрытия, когда их использовать и как правильно подготовить и обработать поверхность в условиях автосервиса.
Эти материалы применяются в местах, где обычная смазка быстро уходит, загрязняется или давит на узел, а восстановление наплавкой или сваркой может повредить детальные конструкции. Для закупщика важно знать, что антифрикционные покрытия - это не загустевшая смазка, а специальный восстановительный состав с собственными техническими требованиями и методами нанесения.
Когда антифрикционные покрытия становятся решением для восстановления

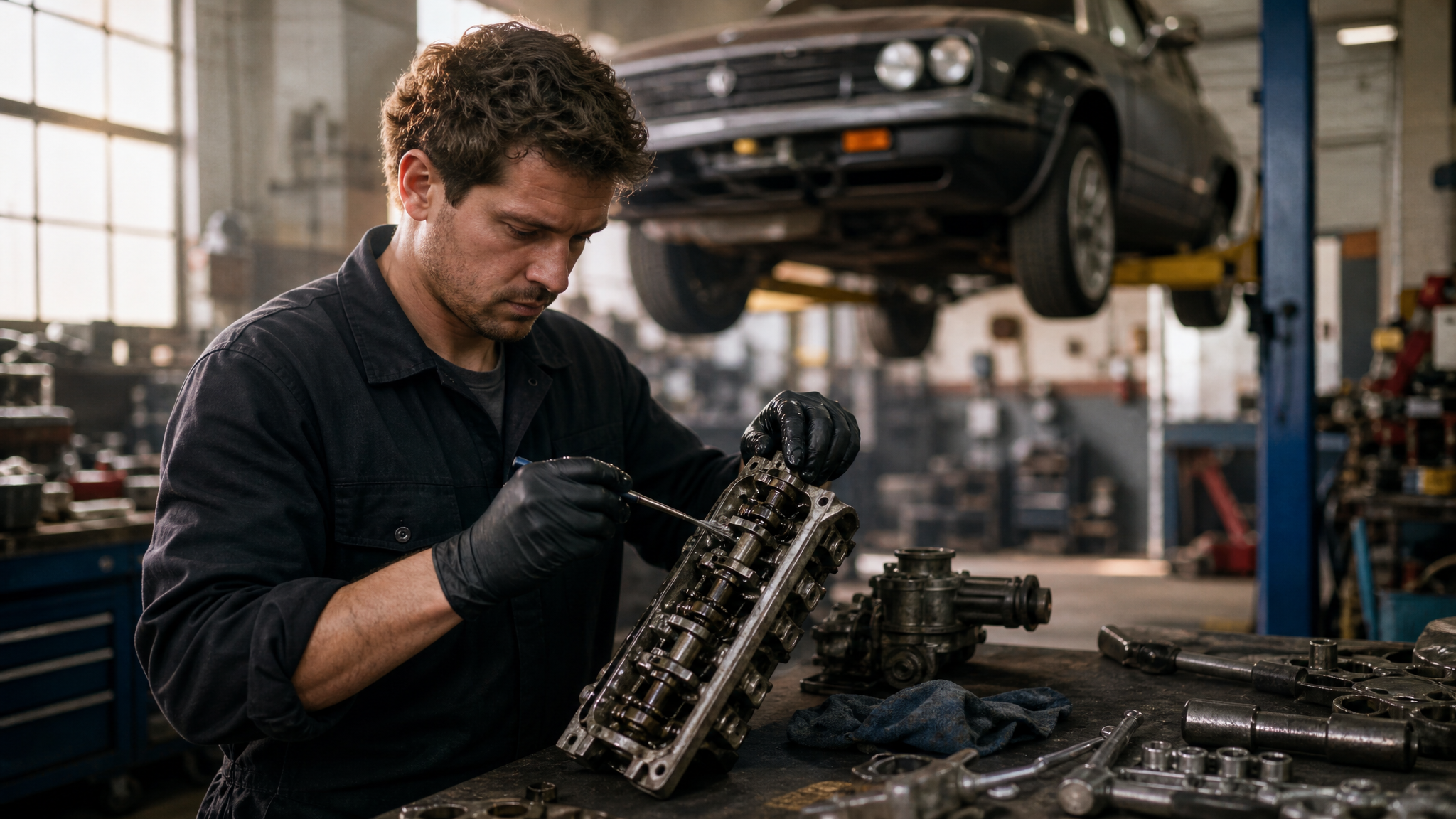

Техники в автосервисах часто сталкиваются с деталями, у которых повреждена только поверхность трения, а основной корпус остается исправным.
Полностью менять такую деталь экономически неоправданно, а классические ремонтные методы (наплавка, сварка, хромирование) требуют специального оборудования и дополнительной обработки, которая нередко изменяет размеры и требует финишной шлифовки.
Антифрикционные твердосмазочные покрытия работают по-другому. Это композиты из связующего, высокодисперсных частиц твердых смазок (графит, дисульфид молибдена) и функциональных добавок. После нанесения покрытие отверждается и образует сухую защитную пленку, которая обеспечивает низкое трение и защиту от задиров - все без существенного увеличения толщины детали.
Применяют такие покрытия в узлах, где обычная смазка быстро теряет эффективность: - узлы запыленных машин, где смазка загрязняется песком и стружкой - высоконагруженные пары скольжения, работающие в условиях масляного голодания - резьбовые соединения, подверженные фреттингу (микроскопическим колебаниям) - детали, работающие в контакте с маслами и техжидкостями, где слой смазки быстро вымывается
Малая толщина слоя (порядка 20 мкм) и отсутствие необходимости в размерной корректировке делают такие покрытия привлекательными именно для ремонтного сервиса, где потребитель хочет вернуть деталь в работу за разумное время.
Технические характеристики и рабочий диапазон антифрикционных покрытий
Каждое антифрикционное твердосмазочное покрытие имеет собственный набор параметров, определяющих его применимость в конкретном узле.
Важно понимать, что единого универсального состава нет - выбор зависит от условий работы и требуемых характеристик.
Коэффициент трения и несущая способность. Типовой коэффициент трения такого покрытия составляет около 0,03, что примерно в 10 раз ниже, чем у необработанной поверхности. Несущая способность может достигать 3000 МПа, что достаточно для тяжелонагруженных шпинделей, редукторов и зубчатых передач.
Температурный диапазон. Антифрикционные покрытия могут работать в диапазоне от -210 до +730 °C. Это позволяет применять их как для холодных механизмов (морозные регионы, холодильное оборудование), так и для высокотемпературных узлов (моторные отсеки, выпускные системы).
Толщина слоя и геометрия. Типовая толщина составляет около 20 мкм для стандартных применений и может быть от 1 до 5 мкм для тонких слоев. Такая минимальная толщина позволяет избежать переделки чертежей и переугловки присадочной геометрии при восстановлении.
Химическая стойкость. Покрытия обычно показывают хорошую устойчивость к маслам, топливам, техническим жидкостям и влаге. Это критично для автомобильных узлов, которые постоянно контактируют с кислотным конденсатом, щелочью воды и остатками масла после промывки.
При выборе конкретного состава для восстановления детали нужно сверить технические требования узла (рабочая нагрузка, температура, среда) со спецификацией покрытия. Один состав может быть идеален для шарниров подвески, другой - для шпинделей редуктора.
Технология восстановления поворотных кулаков и шарнирных соединений

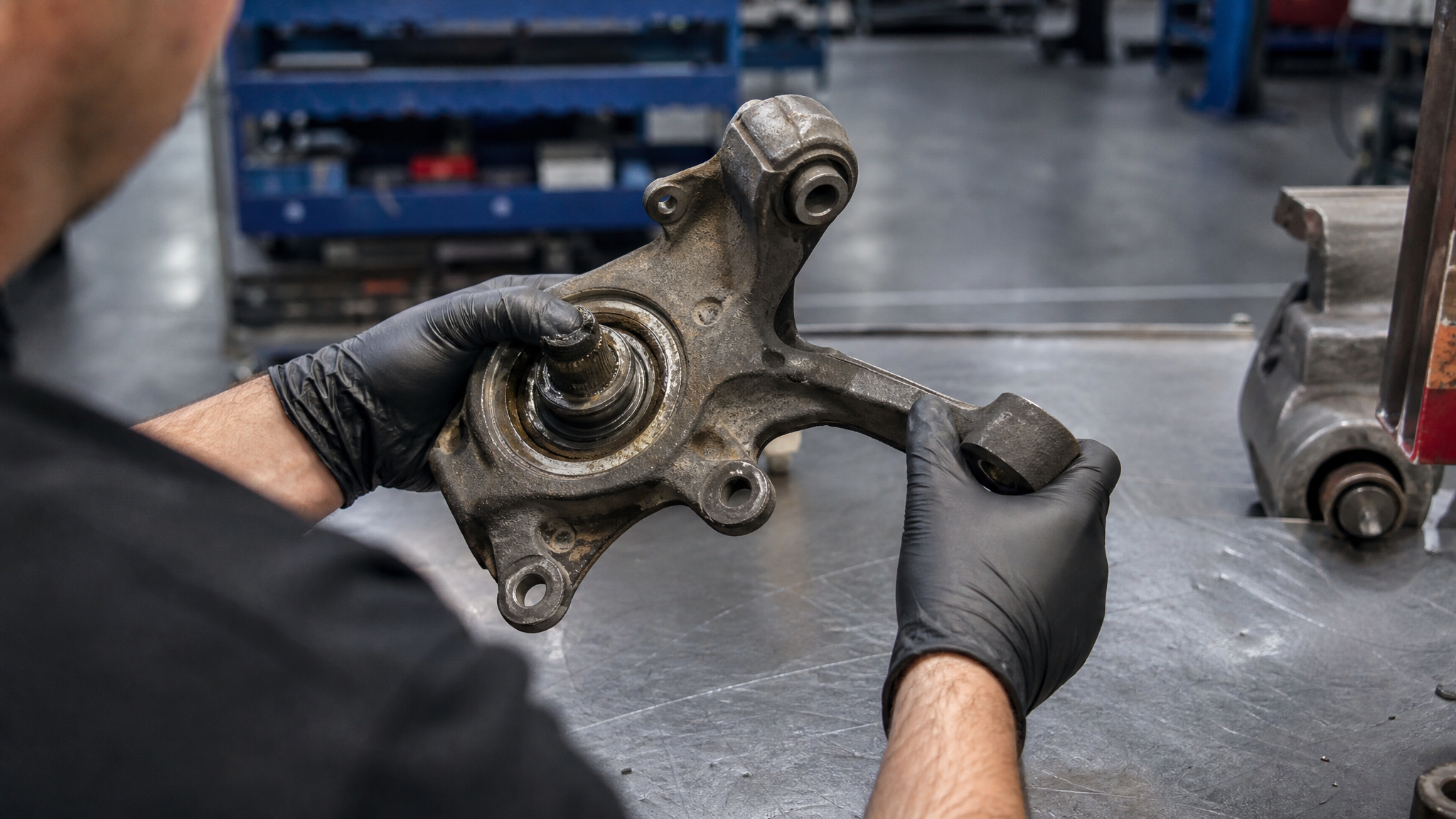

Поворотные кулаки и шаровые опоры - частые объекты восстановления в сервисе.
Износ шаров и лунок приводит к люфту, посторонним стукам и боковому уводу автомобиля. Если внешне деталь целая и нет трещин, восстановление изношенных поверхностей становится экономически оправданным решением.
Диагностика и подготовка. Перед любым ремонтом нужно провести осмотр, измерить глубину износа и убедиться, что трещин нет. При восстановлении твердосмазочным покрытием детали оценивают на предмет выкрашивания, механических повреждений и первичного деформирования. Если старое покрытие (например, оксидный слой или следы старой смазки) плотно держится, его можно оставить; если отслаивается - удаляют полностью.
Удаление окислов и загрязнений. Поверхность обрабатывают абразивным материалом (наждачная бумага, абразивная щетка, матирующий круг) до металлического блеска. Это удаляет окислы, ржавчину и остатки смазки, обеспечивая хорошую адгезию покрытия к основанию. После абразивной обработки поверхность может содержать абразивную пыль и остатки металла.
Обезжиривание и сушка. Деталь промывают растворителем (обычно спиртом или уайт-спиритом) для удаления жира, масла и пыли. После промывки поверхность должна быть полностью сухой - влага нарушит адгезию покрытия. Высушивают на воздухе или в сушильном шкафу, в зависимости от материала детали.

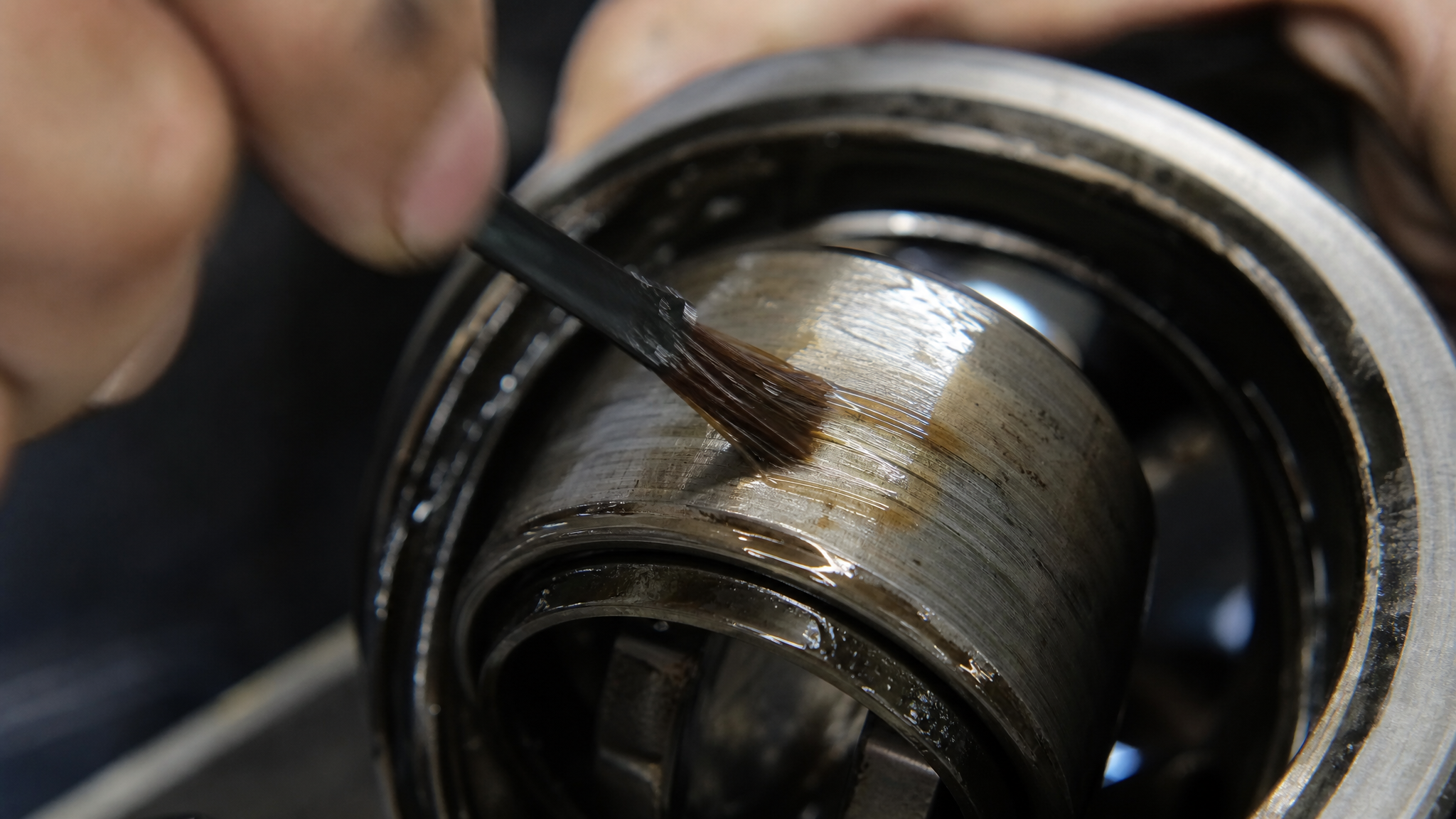

Нанесение антифрикционного покрытия. Состав наносят 1–2 слоями тонкой пленкой, обычно кистью или пульверизатором. Между слоями выдерживают время промежуточной сушки согласно спецификации, обычно 15–30 минут. После каждого слоя толщина пленки растет, но остается в диапазоне 20–40 мкм, что не требует размерной корректировки.
Для шаров поворотных кулаков и шарнирных соединений, где критична защита от вымывания смазки и контакта с водой, рекомендуется использовать антифрикционное твердосмазочное покрытие, которое обладает низким коэффициентом трения и антикоррозионными свойствами. Такие покрытия удерживают смазку в шарнирной паре и предотвращают попадание влаги между элементами.
Отверждение. После нанесения последнего слоя покрытие должно отвердеть. У большинства составов отверждение происходит при комнатной температуре в течение нескольких часов. Некоторые покрытия требуют дополнительной тепловой обработки для достижения финальной прочности, но для ремонтного сервиса обычно достаточно комнатной температуры. Ускорить процесс можно в сушильном шкафу при температуре 60–80 °C.
Финальный контроль. После полного отверждения деталь визуально проверяют на целостность покрытия, однородность и отсутствие потеков. Если требуется, производят легкую финишную шлифовку для выравнивания микронеровностей, но это должно быть минимальным, чтобы не повредить основной слой.
Методы восстановления изношенных поверхностей: антифрикционные покрытия и альтернативы
В практике ремонта используется несколько методов восстановления изношенных деталей, каждый с собственными преимуществами и ограничениями.
Важно понимать, где антифрикционные покрытия уместны, а где требуются другие технологии.

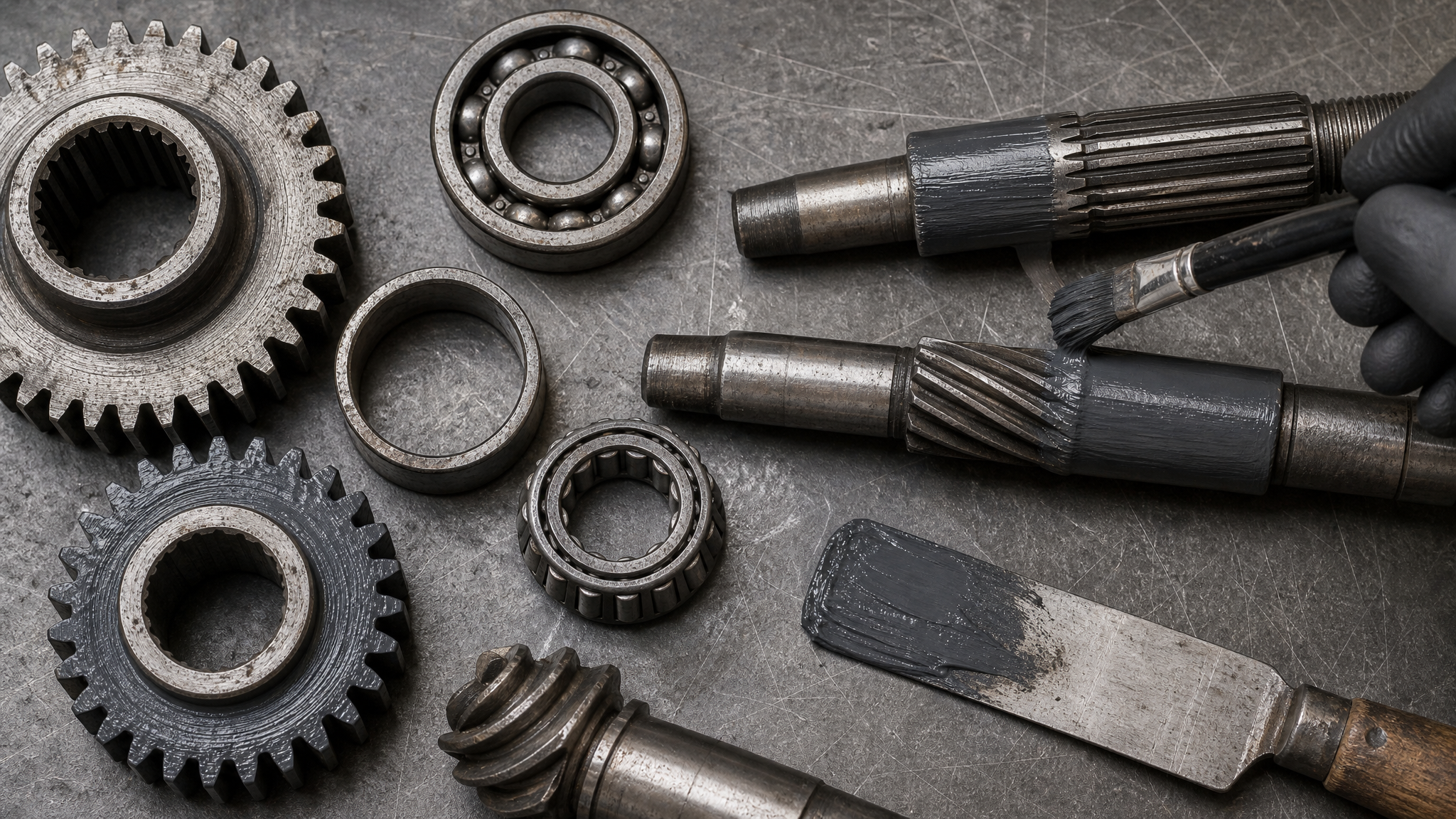

Антифрикционные твердосмазочные покрытия. Применяют для незначительного износа поверхностей трения (до 0,5–1 мм), когда нужно сохранить геометрию детали. Предпочтительны для шарниров, подшипников скольжения, резьбовых соединений и узлов, работающих в масляном голодании. Минимальная толщина, быстрое отверждение при комнатной температуре и отсутствие потребности в дополнительной размерной обработке - основные плюсы.
Наплавка и сварка. Применяют при серьезном износе (более 1–2 мм) и когда нужна восстановленная деталь с увеличенной толщиной. Требуют специального оборудования, квалифицированного сварщика и часто - последующей шлифовки. Время ремонта выше, чем при нанесении покрытия, но результат более долговечен для высоконагруженных узлов.
Полимерные и керамические покрытия. Промежуточный вариант между тонкими слоями и массивной наплавкой. Применяют при среднем износе и когда требуется высокая химическая или тепловая стойкость.
Полная замена детали. Самый быстрый вариант для серийных деталей, но экономически оправдан только для дешевых компонентов. Для дорогостоящих сборок (редукторы, гидроблоки, специальные валы) восстановление часто выгоднее.
Для автомобильного сервиса антифрикционные покрытия чаще всего выбирают, когда нужно быстро восстановить деталь малой стоимости работ, сохраняя ее функциональность. Если же деталь работает в экстремальных условиях нагрева или нагрузки, выбор обычно падает на наплавку или полную замену.
Защита деталей от влаги и коррозии при восстановлении
Вода - главный враг восстановленных поверхностей, особенно в автомобилях, которые часто ездят в дождь или зимой по соляным дорогам.
Антифрикционные покрытия, формирующие плотный защитный слой, выступают как барьер против влаги и окисления.
Механизм защиты. Сухая смазочная пленка толщиной 20 мкм закрывает доступ воды к металлической поверхности. Благодаря адгезии к основанию и низкой пористости покрытие не позволяет влаге проникать в микротрещины, где могла бы начаться коррозия. Кроме того, во многие антифрикционные составы добавляют антикоррозионные присадки, которые дополнительно защищают основной металл.
Стойкость к техническим жидкостям. Автомобильные детали постоянно контактируют с маслами, антифризом, тормозной жидкостью. Обычная смазка быстро вымывается таким жидкостями. Антифрикционное покрытие, благодаря плотной структуре и химической инертности, сохраняет свои свойства даже при контакте с агрессивными средами.
Холодные пуски и конденсат. Зимой, когда двигатель холодный, внутри картера и в шарнирах скапливается кислый конденсат. Окисляющееся масло создает кислую среду, которая активно разъедает открытые металлические поверхности. Антифрикционное покрытие изолирует поверхность от контакта с этим конденсатом, замедляя коррозию.
Для узлов, подверженных воздействию влаги и песка (шкворневые подшипники, вилки амортизаторов, поворотные кулаки), в сервисной практике часто используют водостойкие составы с повышенной адгезией. Такие материалы дольше сохраняют целостность и защитные свойства в условиях частых промывок и соляных дорог.
Часто задаваемые вопросы
Можно ли наносить антифрикционное покрытие без предварительной подготовки поверхности?
Нет, подготовка - критически важный этап. Без удаления окислов, обезжиривания и просушки покрытие не прилипнет к поверхности и отслоится при первых нагрузках. Правильная последовательность: абразивная обработка, промывка растворителем, полная сушка, затем нанесение.
Влияет ли антифрикционное покрытие на размеры и допуски восстанавливаемой детали?
Толщина покрытия около 20 мкм - это микроны, незначительные для большинства сопряжений. Однако для высокопрецизионных узлов (шпиндели, направляющие) добавочный слой нужно учитывать. Перед нанесением согласуйте со спецификацией детали, допущен ли такой прирост.
Какие типы изношенных поверхностей можно восстанавливать антифрикционными покрытиями?
Применяют для поворотных кулаков, шаровых опор, шарниров, подшипников скольжения, втулок, резьбовых соединений, валов редукторов и других узлов, где износ составляет до 0,5–1 мм. При более глубоком износе требуется наплавка или сварка.
Сколько времени требуется на восстановление детали от подготовки до полного высыхания?
При работе в условиях сервиса: подготовка -20–30 минут, нанесение 1–2 слоев -10–15 минут, промежуточная сушка между слоями -15–30 минут, финальное отверждение при комнатной температуре -2–4 часа. Итого: 3–5 часов в стандартном режиме, ускорение возможно в сушильном шкафу.
Чем антифрикционное твердосмазочное покрытие отличается от обычной смазки?
Обычная пластичная смазка остается пластичной и может течь. Антифрикционное покрытие после нанесения отверждается в твердую сухую пленку, которая не стекает и не загрязняется. Ее смысл - долговечная защита поверхности трения, а не временная смазка.
Заключение
Восстановление изношенных деталей с помощью антифрикционных твердосмазочных покрытий - проверенный метод, который позволяет избежать дорогостоящей замены и быстро вернуть деталь в работу. Ключ к успеху - правильная диагностика и качественная подготовка поверхности. Тонкий слой (около 20 мкм) обеспечивает низкое трение, защиту от задиров и коррозии, при этом не изменяя геометрию детали. Технические параметры - коэффициент трения 0,03, несущая способность до 3000 МПа, диапазон температур от -210 до +730 °C - достаточны для большинства узлов автомобиля.
Следующий шаг при восстановлении конкретной детали: определить глубину износа и рабочие условия узла (нагрузка, температура, влага), подобрать антифрикционное покрытие, соответствующее этим параметрам, подготовить поверхность по методике (удаление окислов, обезжиривание, сушка) и нанести 1–2 слоя с промежуточным отверждением. Обязательно сверьтесь со спецификацией выбранного состава и убедитесь, что прибавочная толщина слоя не нарушит допуски вашей детали.
