Шлицевые соединения кардана и первичного вала коробки передач мотоцикла работают в условиях высоких циклических нагрузок, вибрации и постоянного скольжения поверхностей относительно друг друга. Правильный выбор смазки - ключ к предотвращению фреттинг-коррозии, задира и преждевременного износа этих узлов. На практике закупщики и технические специалисты часто путают требования к смазкам для разных элементов приводной цепи, применяя универсальные составы там, где нужна целевая формула с определенным пакетом присадок и температурным диапазоном.
Эта статья разбирает конкретные требования к смазкам для шлицевых соединений, объясняет различия между составами для кардана и для первичного вала КПП, показывает, как правильно наносить смазку через пресс-масленки, и развенчивает распространенные заблуждения о взаимозаменяемости смазочных материалов.
Требования к смазке для карданных валов
Карданный вал мотоцикла передает крутящий момент через крестовины и шлицевые соединения.
Крестовины работают при изгибающих нагрузках и ударах, шлицы - в режиме постоянного скольжения под нагрузкой. Обе поверхности подвержены попаданию влаги, грязи и соляных реагентов.
Смазка для карданного вала должна обладать следующими свойствами:
Противозадирная и противоизносная защита: пакет присадок предотвращает заедание и микроскопический наклеп на шлицах при циклических нагрузках.
Высокая водостойкость: смазка не смывается дождем и талой водой, не эмульгируется при контакте с влагой.
Антикоррозионная защита: защищает от ржавления в условиях влажности и хлоридного загрязнения.
Хорошая адгезия: прилипает к поверхности и держится в местах нанесения, не стекает под вибрацией.
Механическая стабильность: не разлагается и не теряет консистенцию при циклических деформациях и нагреве.

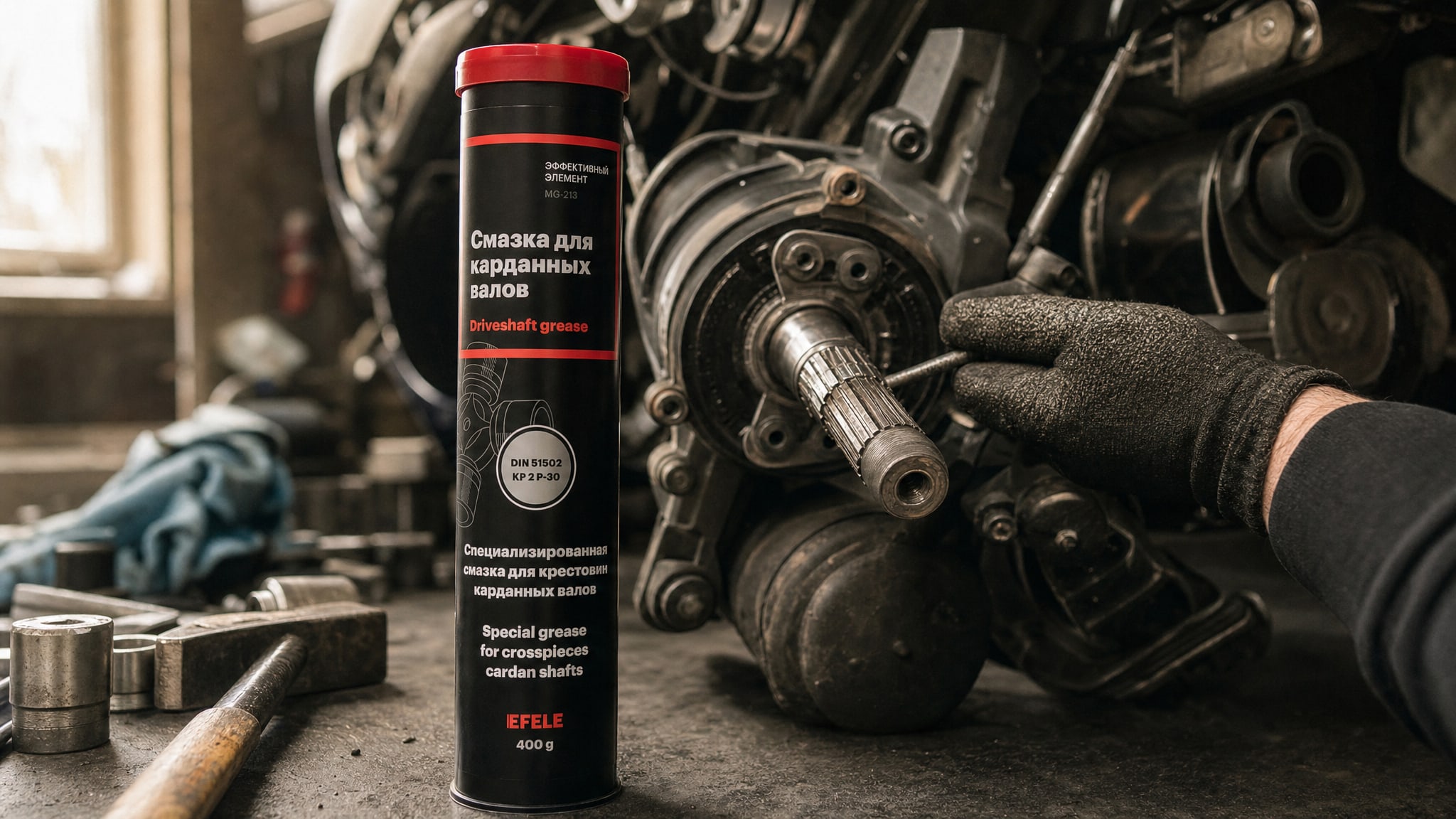

Типовой класс такой смазки - DIN 51502 KP 2 P-30 с параметрами NLGI 2, кинематической вязкостью базового масла 220 мм²/с при 40 °C и рабочим диапазоном от -30 до +160 °C. Пенетрация перемешанной смазки находится в пределах 265–295 мм/10. Срок годности при правильном хранении составляет 48 месяцев.
Универсальная смазка для крестовин и шлицов карданного вала обычно изготавливается на основе литиевого комплекса, имеет класс NLGI 2 и рабочий диапазон от -20 до +125 °C. Такие составы обладают устойчивостью к воде и стандартным набором присадок для защиты от износа.
Смазка для первичного вала КПП и шлицевого сцепления
Первичный вал коробки передач и шлицевое соединение муфты сцепления испытывают более высокие контактные давления, чем карданные валы.
Здесь происходит не только скольжение, но и микроподвижки (фреттинг) при вибрации, что ускоряет окисление обычных смазок и приводит к фреттинг-коррозии.
Для этого узла рекомендуется применять пластичную смазку с дисульфидом молибдена (MoS₂) и графитом. Такие составы обеспечивают снижение трения в зоне контакта металл-металл, предотвращают схватывание и микросварку поверхностей при циклических нагрузках. Типовой рабочий диапазон - от -30 до +130 °C. Альтернатива - синтетическая смазка с расширенным диапазоном от -40 до +177 °C, которая лучше сохраняет свойства при экстремальных температурах.
Выбор между молибденовой пластичной смазкой и синтетической зависит от климатических условий эксплуатации мотоцикла. В умеренном климате достаточно молибденовой смазки с MoS₂; в холодных регионах или при высоких скоростях предпочтительнее синтетика с расширенным температурным диапазоном.
Различие между смазками для кардана и для первичного вала
Вопрос выбора смазки часто встает перед техническими специалистами: можно ли использовать одну смазку для карданных крестовин и для первичного вала КПП одновременно?
Ответ: нет, это не рекомендуется, хотя обе смазки имеют класс NLGI 2. Различия в требованиях существенные:
| Параметр | Карданный вал | Первичный вал КПП |
|---|---|---|
| Контактное давление | Среднее | Высокое |
| Тип скольжения | Постоянное скольжение | Скольжение + микроподвижки (фреттинг) |
| Необходимые присадки | Противозадирные, противоизносные | Противозадирные, противоизносные + MoS₂, графит |
| Температурный диапазон | -20…+125 °C (стандартный) | -30…+130 °C или -40…+177 °C (синтетика) |
| Особенность | Акцент на водостойкость и адгезию | Акцент на снижение трения и защита от фреттинга |
Универсальная смазка для шлицевых соединений приводов нередко лежит на грани между этими требованиями, но оптимальное решение - все же выбирать состав в соответствии с конкретным узлом.

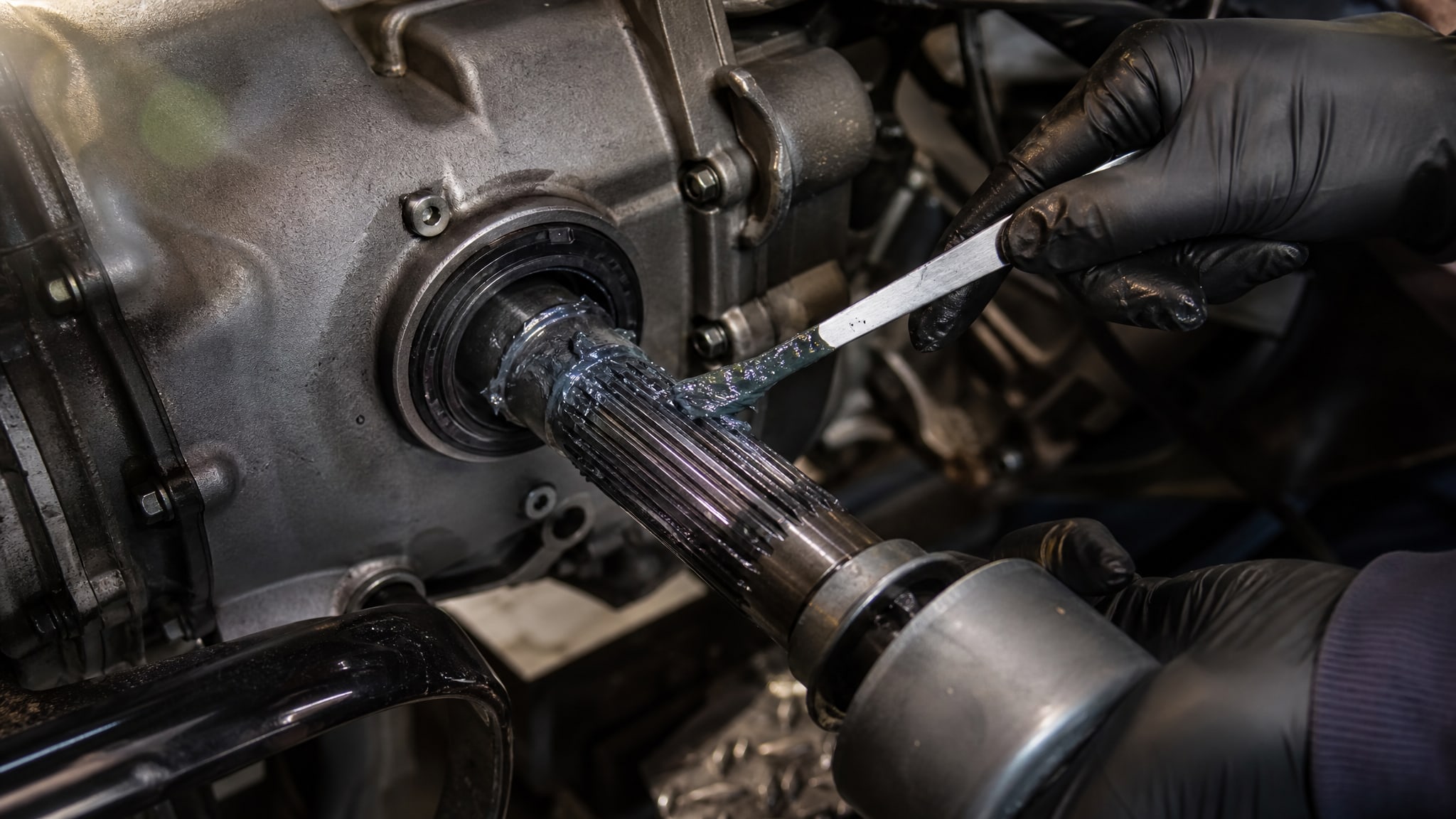

Порядок нанесения смазки на шлицевые соединения
Правильная техника нанесения смазки критична для ее эффективности.

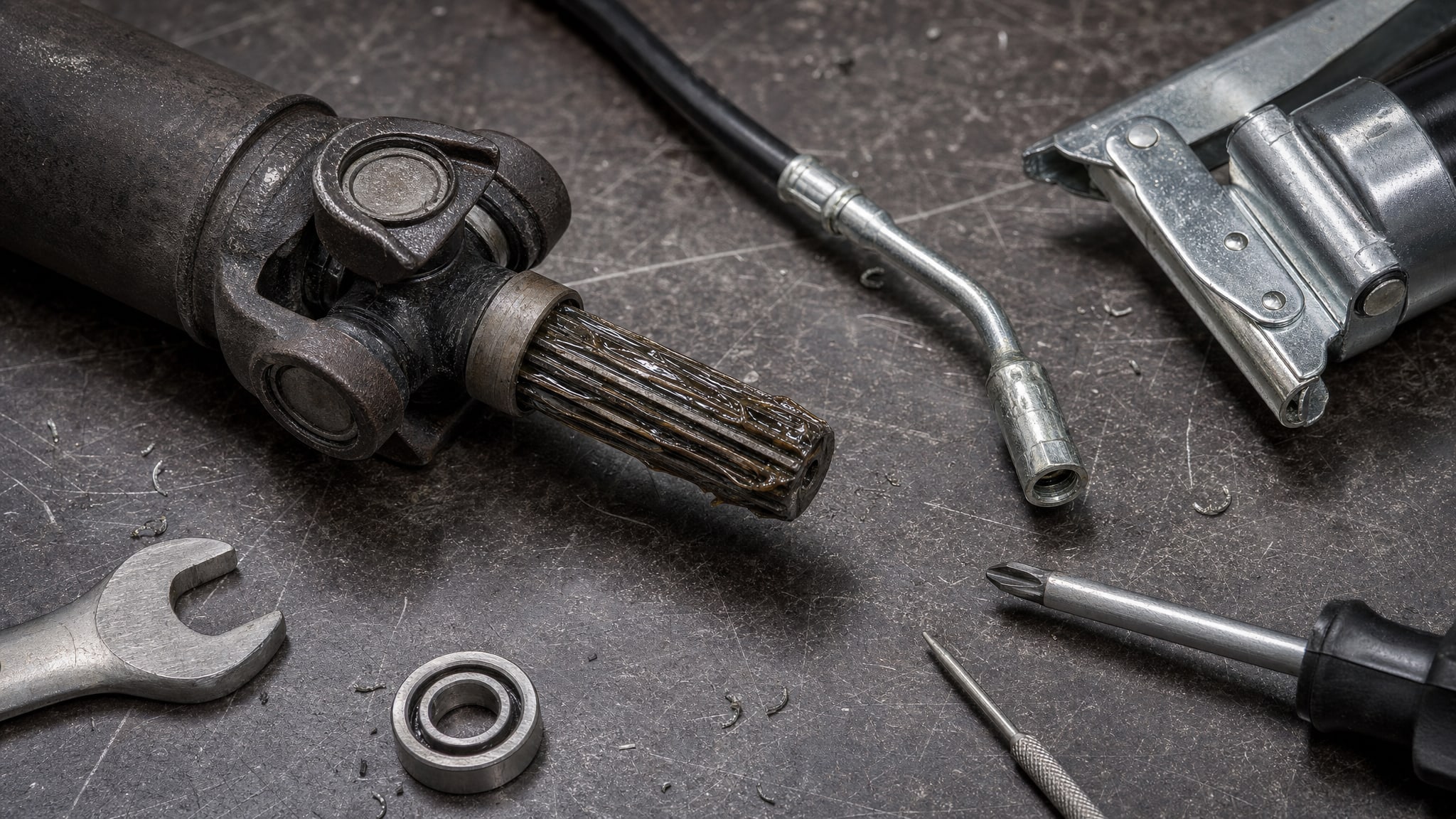

На большинстве мотоциклов карданные валы и элементы первичного вала оборудованы пресс-масленками (тавотницами) - это резьбовые штуцеры, в которые вкручивается наконечник шприца.

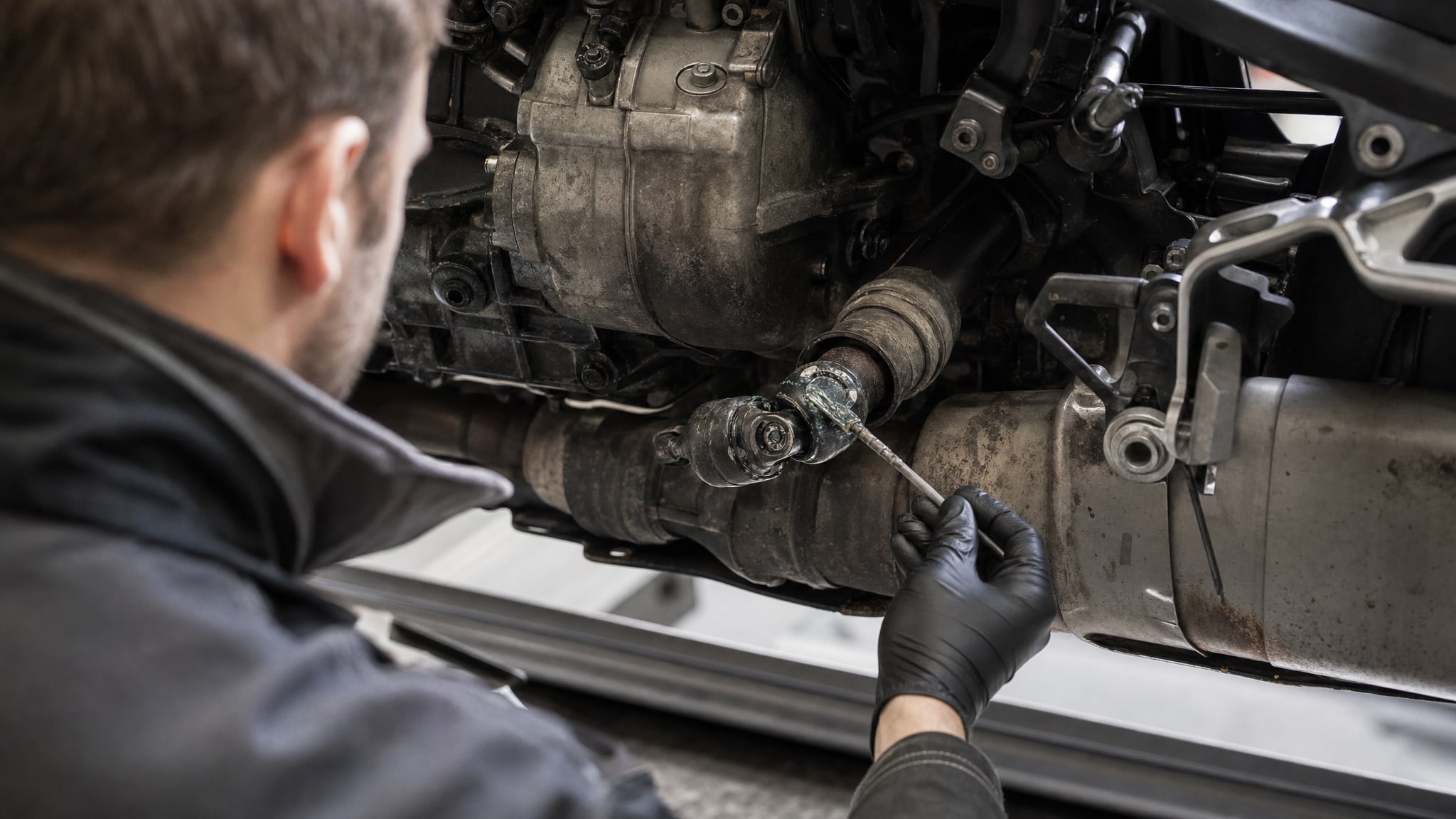

Процедура смазывания
Найти все пресс-масленки на узле (обычно одна-две на крестовине кардана, одна-две на шлицевом соединении).
Очистить штуцер от грязи и старой смазки.
Вставить наконечник смазочного шприца плотно в пресс-масленку.
Подать смазку медленно и равномерно, наблюдая за выходом старой смазки и загрязнений из зазоров соединения.
Продолжать шприцевание до момента, когда из зазоров начнет выходить свежая смазка светлого цвета (признак того, что старая смазка полностью вытеснена).
После завершения шприцевания протереть излишки смазки с поверхности; допускается небольшое выступление смазки из зазоров, но не избыток в несколько миллиметров.
На практике в сервисных цехах придерживаются правила: смазку подают до выхода из зазоров, но ориентиром также служит самочувствие узла. Если соединение начинает смещаться относительно вала или появляется заметное сопротивление при вращении, значит, количество смазки достаточно.
Для защиты от вымывания смазки при езде в мокрых условиях, на крестовины кардана нередко надевают резиновые или тканевые чехлы (кожухи). Эта мера значительно продлевает интервал обслуживания.
Интервалы обслуживания и замены смазки
Периодичность обслуживания карданного вала и первичного вала КПП зависит от интенсивности эксплуатации, стиля езды и климатических условий.
В источниках встречаются следующие рекомендации:
10 тыс. км - интервал для тяжелых условий (постоянно грязные дороги, брод, высокая влажность, резкие ускорения).
20–30 тыс. км - стандартный интервал для нормальной эксплуатации в умеренных условиях.
При каждом техническом обслуживании - проверка состояния смазки и доливка при необходимости.
Проверку состояния смазки проводят визуально: если смазка потемнела, в ней видны частицы грязи или стружки, либо она выглядит размокшей - это признаки загрязнения и окисления. В таких случаях смазку заменяют полностью.
Процедура замены полностью требует разборки узла; на практике большинство мотоциклистов и сервисов ограничиваются промежуточным вытеснением старой смазки новой при каждом техническом обслуживании (через 5–10 тыс. км), что снижает интервал полной замены до 30–50 тыс. км.
Альтернатива пластичным смазкам: твердосмазочные покрытия
Помимо традиционных пластичных смазок, для шлицевых соединений кардана и сухого сцепления мотоциклов применяются антифрикционные твердосмазочные покрытия на основе дисульфида молибдена.
Такие материалы наносятся тонким слоем непосредственно на поверхность металла в виде спрея или пасты.
Преимущества твердосмазочных покрытий:
Минимальное количество смазочного материала на поверхности, что снижает загрязнение узла.
Стабильные антифрикционные свойства в широком температурном диапазоне.
Долгий срок действия без необходимости частого пополнения.
Защита от фреттинг-коррозии и задира при микроподвижках.
Недостатки:
Требуют более аккуратного применения и соблюдения инструкции по нанесению.
При значительном износе или коррозии требуют полного снятия старого слоя и переобработки.
Дороже в пересчете на одно применение, чем обычная пластичная смазка.
Твердосмазочные покрытия рекомендуются для узлов, где стоит задача минимизировать пластичную смазку (например, на сухом сцеплении мотоциклов для лучшего контакта фрикционных накладок) или где невозможно часто менять смазку.
Часто задаваемые вопросы
Какую смазку выбрать для шлицевых соединений кардана мотоцикла?
Для карданного вала подходит пластичная смазка класса NLGI 2 с противозадирным пакетом присадок, хорошей водостойкостью и адгезией. Рабочий диапазон должен быть не менее -20…+125 °C. Ориентируйтесь на смазки, отвечающие DIN 51502 KP 2 P-30 или эквивалентным стандартам. Избегайте обычной литиевой смазки без противозадирных присадок.
Чем смазать первичный вал КПП с шлицевым сцеплением?
Для первичного вала выбирайте смазку с дисульфидом молибдена и графитом, так как этот узел испытывает высокие контактные давления и микроподвижки. Альтернатива - синтетическая смазка с расширенным диапазоном -40…+177 °C. Применение молибденовой смазки или синтетики зависит от климата и режима использования мотоцикла.
Можно ли использовать одну смазку для кардана и первичного вала одновременно?
Теоретически возможно, если выбрать универсальную смазку для шлицевых соединений приводов, но оптимально - применять целевой состав для каждого узла. Карданный вал требует акцента на водостойкость, первичный вал - на антифрикционность и защиту от фреттинга. Использование неподходящей смазки приведет к сокращению срока службы шлицов.
Как часто нужно смазывать карданный вал?
Стандартный интервал -20–30 тыс. км или при каждом техническом обслуживании. В тяжелых условиях (грязь, влага, активная езда) интервал сокращают до 10 тыс. км. Проверяйте состояние смазки визуально; темнение или видимое загрязнение - сигнал к замене.
Подходит ли молибденовая смазка для всех типов шлицевых соединений?
Молибденовая смазка особенно эффективна для высоконагруженных узлов с микроподвижками, таких как первичный вал КПП и сцепление. Для обычного карданного вала достаточно противозадирной смазки без молибдена, так как там нет столь высоких контактных давлений. Однако молибденовая смазка не вредит и кардану, просто избыточна по цене.
Заключение
Подбор правильной смазки для шлицевых соединений кардана и первичного вала КПП мотоцикла - это не просто следование универсальным рекомендациям, а учет конкретных нагрузок, температурных условий и конструкции узла. Для карданного вала нужна смазка с противозадирным пакетом, водостойкостью и хорошей адгезией, для первичного вала - состав с дисульфидом молибдена или синтетическая основа для защиты от фреттинга при высоких давлениях.
Помните, что неправильный выбор смазки приводит к ускоренному износу, коррозии и вынужденному капитальному ремонту узла. Перед закупкой смазки сверьте рекомендации производителя мотоцикла, проверьте класс и параметры выбранного материала, убедитесь в наличии необходимых присадок. Обслуживание проводите систематически, придерживаясь интервалов 10–30 тыс. км в зависимости от условий. При сомнении в выборе консультируйтесь с техническим специалистом или сервисным центром - грамотная предварительная консультация куда дешевле, чем ремонт поломки.
