Узел коленвал-втулка работает в одних из самых жестких условиях двигателя: высокие нагрузки, циклические удары, колебание температуры и критическая зависимость от непрерывного масляного снабжения. На пуске, при приработке и в момент потери масляной пленки этот контакт оказывается на грани задира. Антифрикционные покрытия - тонкие пленки твердых смазок на органическом связующем - решают именно эту проблему: они снижают трение в смешанном режиме, когда гидродинамическая подушка еще недостаточна, и защищают от катастрофического износа при коротких перебоях в смазке. В статье разберем, как выбрать и применить такое покрытие, на какие параметры смотреть и почему универсального решения не существует.
Покрытие не заменяет систему смазки - это страховка и ускоритель выхода на рабочий режим. Для инженеров и снабженцев, сталкивающихся с выбором покрытия или переходом с гальваники на сухую пленку, здесь дано четкое описание механизма работы, критериев подбора и типовых ошибок.
Механизм работы твердосмазочного покрытия в узле коленвал-втулка
Контакт коленвала и втулки подшипника - это пара скольжения, в которой нагрузка достигает 8 МПа и выше.
В нормальных условиях тонкий слой масла, нагнетаемый через масляный контур, удерживает поверхности врозь (гидродинамический режим). Но при пуске двигателя, на малых оборотах, при приработке новой детали или при кратковременном перерыве в подаче масла эта подушка разрушается, и начинается прямой контакт металла с металлом.
Твердосмазочное покрытие тонкой пленкой (толщина обычно 20-50 микрон) откладывается на контактную поверхность коленвала еще до сборки. Когда гидродинамический режим нарушается, эта пленка работает как второй уровень защиты: твердые частицы графита или молибдена (MoS₂) расслаиваются при сдвиге и создают низкофрикционный слой. В лабораторных испытаниях авиационных покрытий показано, что при нагрузке 8 МПа и скорости 0,5 м/с коэффициент трения с таким покрытием остается около 0,1, тогда как без покрытия он превышает 1 уже через несколько часов и деталь подвергается задиру.
Ключевой момент: покрытие эффективно именно в смешанном трении (переходное состояние между гидродинамикой и сухим контактом), а не в условиях полной масляной подушки. Исследования двигателей показали, что снижение трения особенно заметно при тонкой масляной пленке, когда шероховатость поверхностей начинает взаимодействовать. Это означает, что покрытие не «убирает трение полностью», а компенсирует недостаток масла в критические моменты.
Состав и технологические параметры антифрикционных покрытий
Типичное антифрикционное покрытие состоит из трех компонентов: органического связующего (полиимид, полиэфир или полиуретан), твердых смазок (графит и/или MoS₂) и присадок, улучшающих адгезию и стабильность пленки.
Твердые смазки выбирают по рабочему диапазону температур. Графит стабилен и дешевле, но теряет эффективность выше 300 °C и в окислительной среде. Молибден (MoS₂) работает до 310 °C, лучше переносит окисление, но чувствителен к влажности (при высокой влажности может окисляться и терять смазывающие свойства). Часто в одном покрытии используют смесь обеих: это расширяет рабочий диапазон и повышает надежность.
В доступных технических описаниях указаны два режима отверждения: 220 °C в течение 20 минут или 170 °C в течение 20 минут в зависимости от связующего. Некоторые составы позволяют холодное отверждение при комнатной температуре в течение 12 часов или 720 минут, что удобнее для ремонтных служб, но дольше. Рабочий диапазон типового промышленного покрытия: от -70 до 260 °C для деталей ДВС и от -70 до 310 °C для высокотемпературных версий.
Толщина слоя критична. Слишком тонкий слой (менее 10 микрон) быстро истирается и теряет эффект. Слишком толстый (более 100 микрон) может нарушить посадочные допуски, вызвать неравномерное распределение нагрузки и привести к задирам в другом месте. Оптимальный диапазон для коленвала: 20-50 микрон. Это требует контроля: слой нельзя просто «намазать щеткой» - нанесение осуществляется распылением, погружением или электростатическим методом, с дальнейшей проверкой толщины щупом и адгезии по ISO 4624 (отрыв) или другим методом.
Адгезия к стали выше, если предварительно очищена и слегка матирована поверхность (шероховатость Ra 1,6-3,2 микрон). Без подготовки покрытие может отслаиваться во время работы, особенно при вибрации и циклических нагрузках. Совместимость с маслом и топливом - еще один параметр, часто игнорируемый при выборе. Органическое связующее может размягчаться в определенных типах масел, особенно синтетических с высокой растворяющей способностью. На практике это означает, что покрытие, выбранное по трибологическим свойствам, может потеряться или деградировать, если его не протестировать с реальным маслом и топливом, используемыми в двигателе.
Режимы работы коленвала и выбор покрытия под конкретный контакт
Одна из главных ошибок - предположение, что одно покрытие подходит для всех узлов двигателя.
На самом деле коленвал взаимодействует с несколькими втулками в разных режимах.
Шейки под главные подшипники (основной масляный контур) испытывают самые высокие нагрузки и обычно работают в гидродинамическом режиме благодаря центробежному давлению масла. Здесь покрытие - страховка на пуске. Требуется хорошая адгезия, стойкость к ударным нагрузкам и совместимость с системным маслом.
Шейки под шатунные подшипники (смазка через отверстия в коленвале) часто голодают на холодном пуске, особенно на высоких оборотах при ускорении. Смешанное трение здесь - обычное состояние. Покрытие должно работать в широком диапазоне скоростей и температур, от ледяного пуска до перегрева под нагрузкой.
Контакты коленвала с гильзой цилиндра (если конструкция предусматривает такой контакт) или с упорным подшипником - это уже другая задача: низкие скорости, но возможны прерывистые режимы и фреттинг (микрокоордбросания при колебаниях).
Для каждого случая подбор идет по триаде: нагрузка, скорость и вероятность масляного голодания. Высоконагруженная шатунная шейка при низких оборотах требует одного покрытия; главная шейка при высоких оборотах - другого. Авиационные двигатели, где риск потери масла критичен, используют покрытия с еще более агрессивным составом (например, с пористостью 16% и дополнительными наполнителями, такими как стеклоуглерод в количестве 30% по весу), но такие материалы часто дороже и требуют специальной подготовки.
Типовые проблемы и как их решить
Вымывание покрытия маслом.

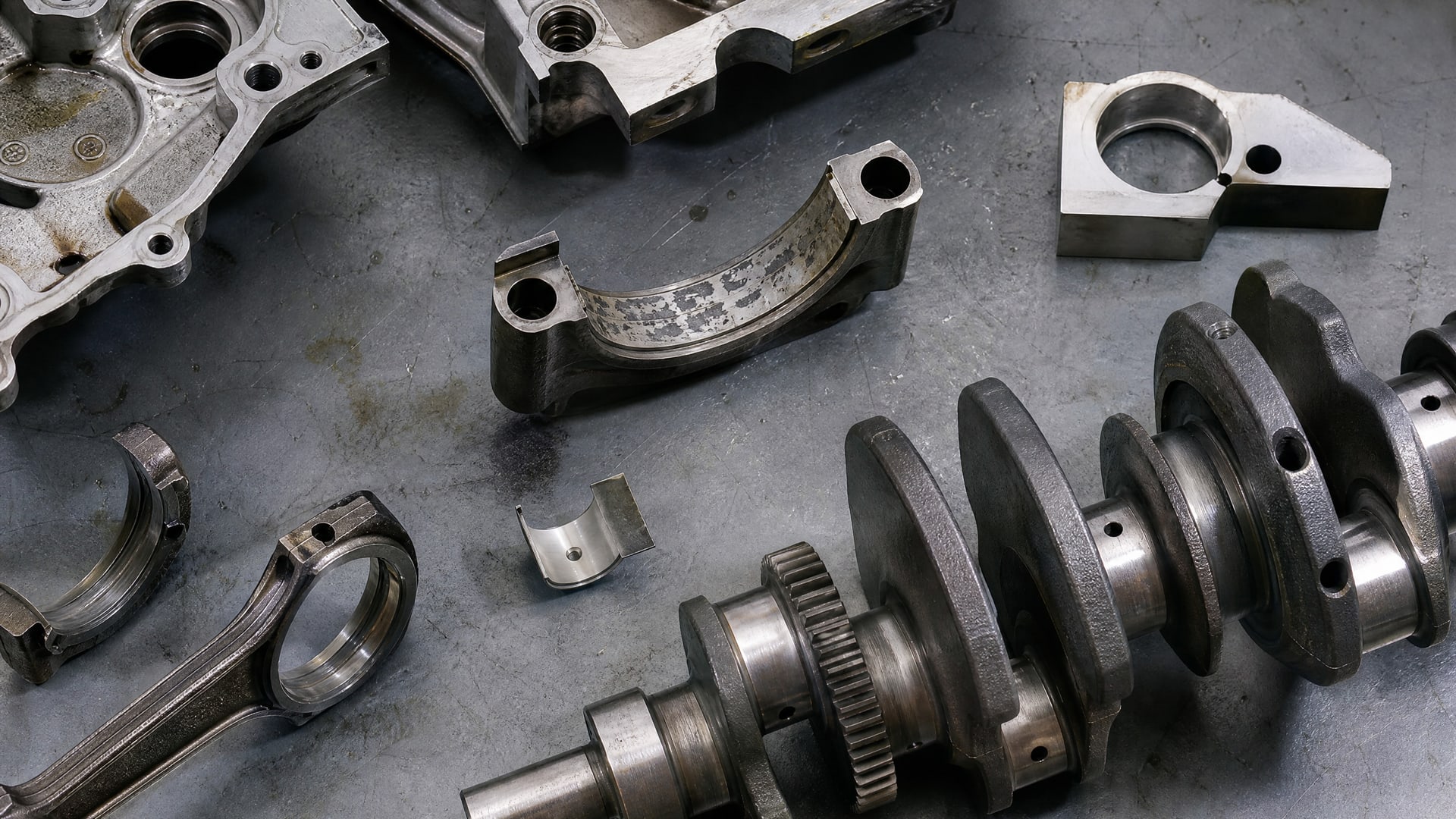

Если покрытие не совместимо с маслом, органическое связующее может размягчаться или растворяться, и твердые смазки теряют адгезию. На практике это выглядит так: после нескольких часов работы толщина слоя заметно уменьшается, и трибологические свойства деградируют. Решение: перед применением проверить совместимость покрытия с конкретной маркой масла в соответствии со спецификацией двигателя (например, 5W-30, 10W-40 и т.д.). Если маслозаливная система использует присадки (противоокислительные, противопенные), нужно удостовериться, что они не атакуют покрытие.
Потеря адгезии при вибрации. Если поверхность перед нанесением плохо очищена или имеет неправильную шероховатость, вибрационные нагрузки приводят к отслаиванию пленки с краев. Результат - локальный контакт металла с металлом и задир. Решение: строгое соблюдение подготовки поверхности - очистка растворителем, удаление окислов, матирование и контроль шероховатости перед нанесением.
Недостаточное снижение трения в смешанном режиме. Иногда покрытие, которое в лабораторных испытаниях показало коэффициент трения 0,08-0,1, в реальном двигателе не дает ожидаемого эффекта. Причина часто в том, что слой слишком тонкий, неравномерный или неправильно отвердился. Решение: контроль толщины слоя в нескольких точках (не менее трех: конец, середина, начало шейки), проверка твердости по Шору или другому методу и повторная проверка адгезии по стандарту ISO 4624.
Деградация при высокой температуре. Если двигатель работает в условиях перегрева (например, при длительной работе на полной мощности), органическое связующее может начать окисляться, а твердые смазки - спекаться. На практике это сначала проявляется ростом коэффициента трения, затем - локальным прилипанием. Решение: использовать покрытие с более высокой температурной границей и дополнительными антиокислительными присадками, либо снизить пиковую температуру узла путем улучшения охлаждения или жидкостной смазки.

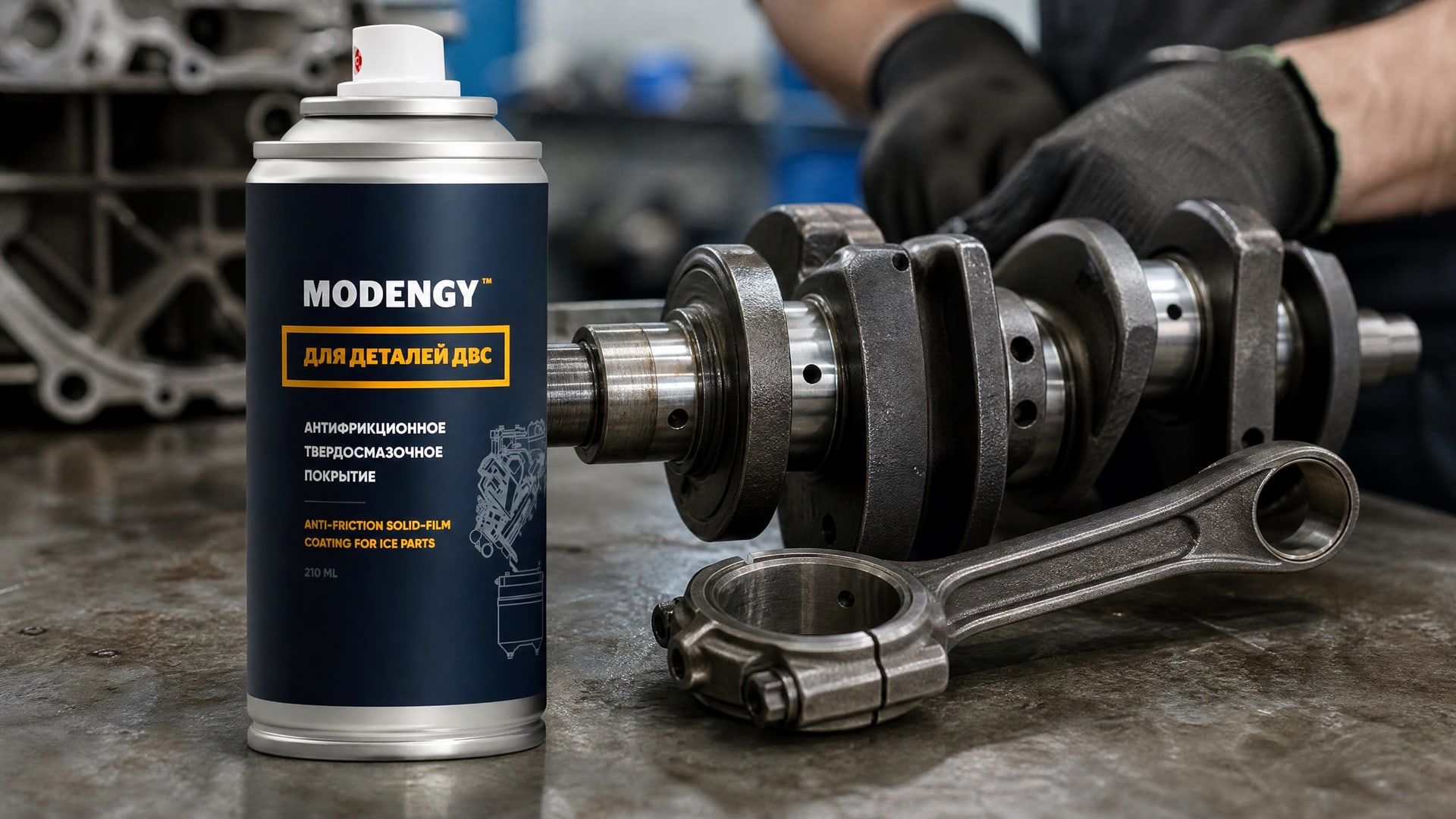

Для узлов коленвала с высокими требованиями к надежности и долгосрочной работе при экстремальных нагрузках применяют твердосмазочное покрытие MODENGY Для деталей ДВС. Это покрытие разработано специально для условий работы в двигателях внутреннего сгорания: оно совместимо с минеральными и синтетическими маслами, работает в диапазоне -70…+260 °C и обеспечивает стабильное снижение трения при холодном пуске и в переходных режимах. Состав подобран так, чтобы пленка оставалась адгезивной во влажной среде, а твердые смазки не окислялись под воздействием присадок масла.
Замена гальваники на антифрикционные покрытия: технические и экономические аспекты
Переход с хромирования или медно-оловянного покрытия на сухую антифрикционную пленку становится все более актуальным.
Гальваника дает механическую твердость и износостойкость, но не снижает трение и часто требует дополнительной механической обработки (шлифование, полирование) после нанесения. Антифрикционное покрытие тоньше, не требует механической обработки и сразу дает снижение трения, но его износостойкость ниже, чем у твердого хрома.
Решающий фактор - режим работы. Если узел работает в условиях, где главная угроза - масляное голодание и задир (например, шатунная шейка на холодном пуске), то антифрикционное покрытие лучше. Если главная проблема - абразивный износ от твердых частиц в масле (редкое явление при нормальной фильтрации), то гальваника более долговечна. На практике часто используют комбинированный подход: тонкий слой твердого хрома (10-20 микрон) как база для износостойкости, плюс антифрикционное покрытие сверху (20-30 микрон) для трения.
При замене необходимо пересчитать посадочные допуски. Толщина гальваники может быть 20-100 микрон и более; антифрикционное покрытие занимает 20-50 микрон. Если просто заменить одно на другое без пересчета, посадка может стать слишком тугой (риск скалывания покрытия) или слишком свободной (повышение радиального зазора и провалы давления масла). Правильно - согласовать новую толщину с допусками, пересчитать зазоры в контакте и перепроверить давление масла в системе при испытании.
Стоимость владения часто ниже при антифрикционном покрытии: не требуется дополнительная механическая обработка после нанесения, технологический цикл короче, отходов меньше (особенно если речь о тяжелых деталях). Но это справедливо только если выбрано правильное покрытие и соблюдена подготовка поверхности. Дешевое покрытие неизвестного происхождения, нанесенное на плохо подготовленную поверхность, может потребовать переделки через несколько сотен часов работы.
Авиационные антифрикционные покрытия: применимость для промышленных двигателей
Авиационная промышленность диктует самые жесткие требования к смазочным материалам и покрытиям: риск потери давления масла на высокой высоте, экстремальные температуры, вибрация и требование безотказной работы на протяжении тысяч часов.
Именно поэтому авиационные покрытия часто рассматриваются как «золотой стандарт» и закупаются для применения в промышленности и даже в автомобилях.
Однако прямое применение авиационных решений часто неоправданно. Авиационные подшипники и узлы часто работают при более высоких скоростях и меньших нагрузках, чем коленвалы промышленных или автомобильных двигателей. Температурные профили другие: авиационный двигатель на крейсерской высоте холоднее, чем тот же двигатель на земле при максимальной мощности. Допуски на толщину покрытия и шероховатость в авиации часто строже, что требует более дорогого и медленного технологического процесса.
В одной из авиационных публикаций описано пористое композитное покрытие с пористостью 16% и содержанием стеклоуглерода 30% по весу, которое выдерживает контакт без заклинивания до 10 часов при коэффициенте трения около 0,1, нагрузке 8 МПа и скорости 0,5 м/с. Это впечатляющий результат, но для обычного автомобильного коленвала, работающего при циклических нагрузках и более высоких скоростях, такой состав может быть избыточен по цене и сложности. Кроме того, высокая пористость, полезная для удержания масла в масляном голодании, может снизить механическую прочность при ударных нагрузках, которые испытывает коленвал при работе двигателя.
Для промышленных двигателей логичнее выбирать покрытие, разработанное под конкретный рабочий диапазон и параметры: температуру, нагрузку, скорость и тип масла. Авиационные материалы можно использовать как ориентир по качеству и научному подходу, но не как готовое решение.
Как выбрать и заказать подходящее покрытие: практический алгоритм
Выбор антифрикционного покрытия начинается не с названия материала, а с анализа режима работы.
Вот пошаговый алгоритм.
Шаг 1: определить параметры узла. Уточнить максимальную контактную нагрузку (МПа), диапазон скоростей скольжения (м/с), рабочий температурный диапазон (°C), тип масла (марка и вязкость), наличие присадок в масле и возможность масляного голодания (кратковременное перерывание подачи или работа при низком давлении).
Шаг 2: выбрать класс твердых смазок. Если максимальная температура до 260 °C - подойдут графит с MoS₂. Если выше 260 °C, нужны высокотемпературные композиции (авиационные материалы, серебро, фториды кальция). Если среда содержит кислоты или щелочи - важна химическая стойкость связующего.
Шаг 3: согласовать толщину и посадочные допуски. Рассчитать новые допуски после нанесения покрытия. Не забыть про возможное расширение детали при отверждении (некоторые составы дают небольшую усадку). Если коленвал уже изготовлен, проверить, есть ли запас под нанесение.
Шаг 4: проверить совместимость с маслом. Взять техническое описание покрытия и убедиться, что указана совместимость с конкретной маркой масла. Если масло синтетическое и содержит специальные присадки (например, противоизносные фосфорные или молибденовые), потребовать у поставщика информацию о тестировании с аналогичным маслом.
Шаг 5: уточнить режим отверждения. Выбрать между высокотемпературным отверждением (220 °C, быстро) и холодным (20 °C, долго). Высокотемпературный режим проще контролировать и дает более стабильные свойства, но требует печи. Холодный режим удобнее для ремонтных служб, но чувствительнее к влажности воздуха и подготовке поверхности.
Шаг 6: потребовать сертификаты и отчеты об испытаниях. Минимум: сертификат адгезии по ISO 4624, измерение толщины слоя, подтверждение совместимости с маслом (вязкость и давление пара не должны измениться после выдержки покрытого образца в масле). Если применение критично (авиация, морские двигатели), требуются испытания на трение и износ по ASTM G99 или аналогичным методам.
Шаг 7: провести прототипное испытание. Перед запуском в серию нанести покрытие на несколько деталей (минимум три) в производственных условиях, отвердить по режиму, провести контроль толщины и адгезии, затем собрать коленвал в узел и испытать на стенде или в реальном двигателе в контролируемых условиях.
При поиске поставщика убедитесь, что компания имеет опыт в нанесении покрытий на движущиеся детали (не просто на статические пластины), располагает системой контроля качества, включающей толщиномер и адгезиометр, и может предоставить образцы для пробного применения.
Часто задаваемые вопросы
Можно ли применить авиационное антифрикционное покрытие на коленвале обычного двигателя?
Технически да, но не всегда целесообразно. Авиационные покрытия часто дороже, требуют более строгого режима отверждения и подготовки поверхности, а их состав оптимизирован под другие условия работы (выше скорости, ниже нагрузки, других температурные профили). Для обычного двигателя логичнее выбрать покрытие, разработанное под конкретный режим: это сэкономит бюджет и упростит контроль качества.
Почему покрытие вымывается маслом за несколько месяцев работы?
Причина - несовместимость с маслом. Органическое связующее (полиимид, полиэфир) может растворяться в синтетических маслах с высокой растворяющей способностью или в присутствии сильных присадок. Решение: перед применением проверить совместимость с конкретной маркой и вязкостью масла, взятой у изготовителя двигателя.
Как отличить хорошее покрытие от плохого по внешнему виду?
По виду сложно. Хорошее покрытие имеет равномерный цвет (обычно серый или коричневый), гладкую поверхность без раковин и пузырьков, одинаковую толщину по всей детали. Полная оценка - только после лабораторных испытаний: адгезия, толщина, твердость, трение, совместимость с маслом.
На сколько процентов снижается трение после нанесения покрытия?
В смешанном трении (главная рабочая зона коленвала при пуске) снижение может быть в 2-3 раза: коэффициент трения падает с 0,2-0,3 до 0,08-0,1. В гидродинамическом режиме (полная масляная подушка) эффект менее заметен, так как трение уже низкое. На практике это означает уменьшение начального момента сопротивления при пуске и снижение пиковой температуры в узле в первые секунды после запуска.
Нужно ли шлифовать коленвал после нанесения покрытия?
Нет. В отличие от гальваники, антифрикционное покрытие наносится тонким слоем и не требует механической обработки после отверждения. Более того, шлифование может повредить пленку и снизить ее защитные свойства. Если толщина получилась неравномерной, лучше переделать нанесение, чем шлифовать.
Заключение
Антифрикционные покрытия в узле коленвал-втулка - это не универсальное решение, а инструмент, который работает только при правильном подборе и применении. Главное условие успеха: выбирать покрытие под реальный режим работы (нагрузка, температура, масло, вероятность масляного голодания), а не по названию или рекомендации соседа. Твердые смазки (графит или MoS₂) снижают трение в смешанном режиме примерно вдвое, но это работает только в тонком диапазоне условий; при выходе за его пределы эффект теряется или покрытие деградирует.
Перед заказом партии выполнить пробное испытание на 2-3 деталях, проверить адгезию, совместимость с маслом и измерить толщину слоя. После нанесения контролировать соблюдение режима отверждения и подготовки поверхности - это то, что определяет долговечность покрытия больше, чем сам состав материала. Если в вашей практике регулярно встречаются проблемы с задирами на холодном пуске или при приработке, рассмотрите антифрикционное покрытие как дополнение к существующей системе смазки - результат часто оправдывает затраты.
