Рефрактометр - быстрый и доступный инструмент для ежедневного контроля концентрации водосмешиваемых СОЖ прямо в цехе. Но большинство закупщиков и инженеров используют его неправильно: берут пробу с поверхности ванны, не калибруют по воде, забывают про коэффициент пересчета конкретного продукта. В результате показания врут, концентрация гуляет в широком диапазоне, расход концентрата взлетает, а качество обработки падает. Эта статья разберет, как выбрать рефрактометр для эмульсии СОЖ и использовать его так, чтобы держать расход под контролем и не терять рабочие свойства жидкости.
Статья полезна техническим специалистам, инженерам и закупщикам, которые хотят оптимизировать расход СОЖ без потери качества обработки и снизить затраты на материалы при условии стабильной работы систем охлаждения.
Что показывает рефрактометр и как его показания пересчитываются в концентрацию
Рефрактометр не измеряет концентрацию СОЖ напрямую.
Прибор определяет оптическую плотность (показатель преломления) жидкости и выдает значение по шкале Brix. Это сырое число само по себе еще не дает истинную концентрацию эмульсии. Точную концентрацию находят по формуле:
Фактическая концентрация = показание рефрактометра × коэффициент пересчета конкретной СОЖ
Коэффициент пересчета (correction factor, refractometer index) зависит от химического состава эмульсии и обязательно указывается производителем в паспорте продукта или на этикетке. Типичные диапазоны коэффициентов - от 1.0 до 2.0, но для некоторых специальных композиций он может быть выше 3. Вот почему нельзя применить один и тот же коэффициент для разных СОЖ или для продуктов разных производителей - каждый имеет свой.
Пример: если рефрактометр показал 5 Brix, а коэффициент конкретной эмульсии равен 1.8, то истинная концентрация составит 5 × 1.8 = 9 процентов.
Производители нередко комплектуют свои продукты таблицами пересчета или даже готовыми шкалами, которые учитывают этот коэффициент. В таких случаях читать показание еще проще - сразу видишь концентрацию без дополнительных вычислений. Но базовый принцип один: без коэффициента конкретного продукта результат будет неточен.
Как выбрать рефрактометр для эмульсии СОЖ и подготовить его к работе
Выбор начинается не с марки прибора, а с типа жидкости: рефрактометр подходит только для водосмешиваемых эмульсий и растворов, но не для неразбавляемых масел.
Это критичный момент - если попытаться измерить концентрацию обычного минерального масла, рефрактометр просто не покажет читаемой границы между светлой и темной зонами.
При выборе прибора обратите внимание на диапазон шкалы. Большинство рабочих концентраций СОЖ находятся в диапазоне 2-10 процентов по действительной массовой доле. На рынке распространены ручные рефрактометры со шкалой Brix 0-32% и 0-20%. Для СОЖ часто берут модели с диапазоном 0-20% Brix, так как это дает удобное увеличение шкалы на нужном участке.
Практически все ручные рефрактометры имеют компенсацию температуры (ATC - automatic temperature compensation), которая автоматически корректирует показания при колебаниях температуры пробы в диапазоне 10-30 °C или 16-35 °C. Это экономит время на ручные расчеты и исключает температурную ошибку.
Калибровка перед работой - обязательный шаг. Возьмите дистиллированную или деионизированную воду, нанесите несколько капель на призму рефрактометра, закройте крышку, посмотрите на границу света и тени и убедитесь, что она совпадает с нулевой отметкой шкалы. Если нет, отрегулируйте калибровочный винт до совпадения. Эта процедура проводится один раз перед началом смены или перед первым использованием прибора. Завершив калибровку, излишки воды аккуратно убирают салфеткой или ватой.
После калибровки призму очищают сухой тряпкой, и прибор готов к измерениям. Если вам нужно измерять несколько разных эмульсий в течение дня, после каждого замера призму вытирают, чтобы остатки одной жидкости не переносились на другую и не искажали результаты.
Правильный отбор пробы: как избежать ошибок при измерении концентрации СОЖ
Ошибка номер один - брать пробу прямо с поверхности ванны.
Верхний слой содержит пену, испарившуюся воду, постороннее масло со стружкой и другие загрязнения. При измерении такой пробы рефрактометр покажет искаженное значение, потому что загрязнения размывают четкую границу между светлой и темной зонами, и вы не сможете точно определить показание.
Правильный способ: возьмите чистую пробу из середины глубины ванны, подальше от зоны, где скапливается пена и масло. Если система использует циркуляцию (помпу), прокачайте эмульсию перед отбором, чтобы концентрация была репрезентативной и однородной. Небольшое перемешивание гарантирует, что вы измеряете действительный состав жидкости, а не ее локальное истощение или переконцентрирование.
Если в системе накопилось заметное количество постороннего масла (что случается, например, в многошпиндельных станках или при работе со старым инструментом), сделайте следующее: дайте пробе отстояться в прозрачной емкости 5-10 минут, и масло начнет отделяться на поверхность. После этого возьмите пробу из середины и проведите измерение. Если загрязненность высока, может потребоваться фильтрация или специальная очистка системы.

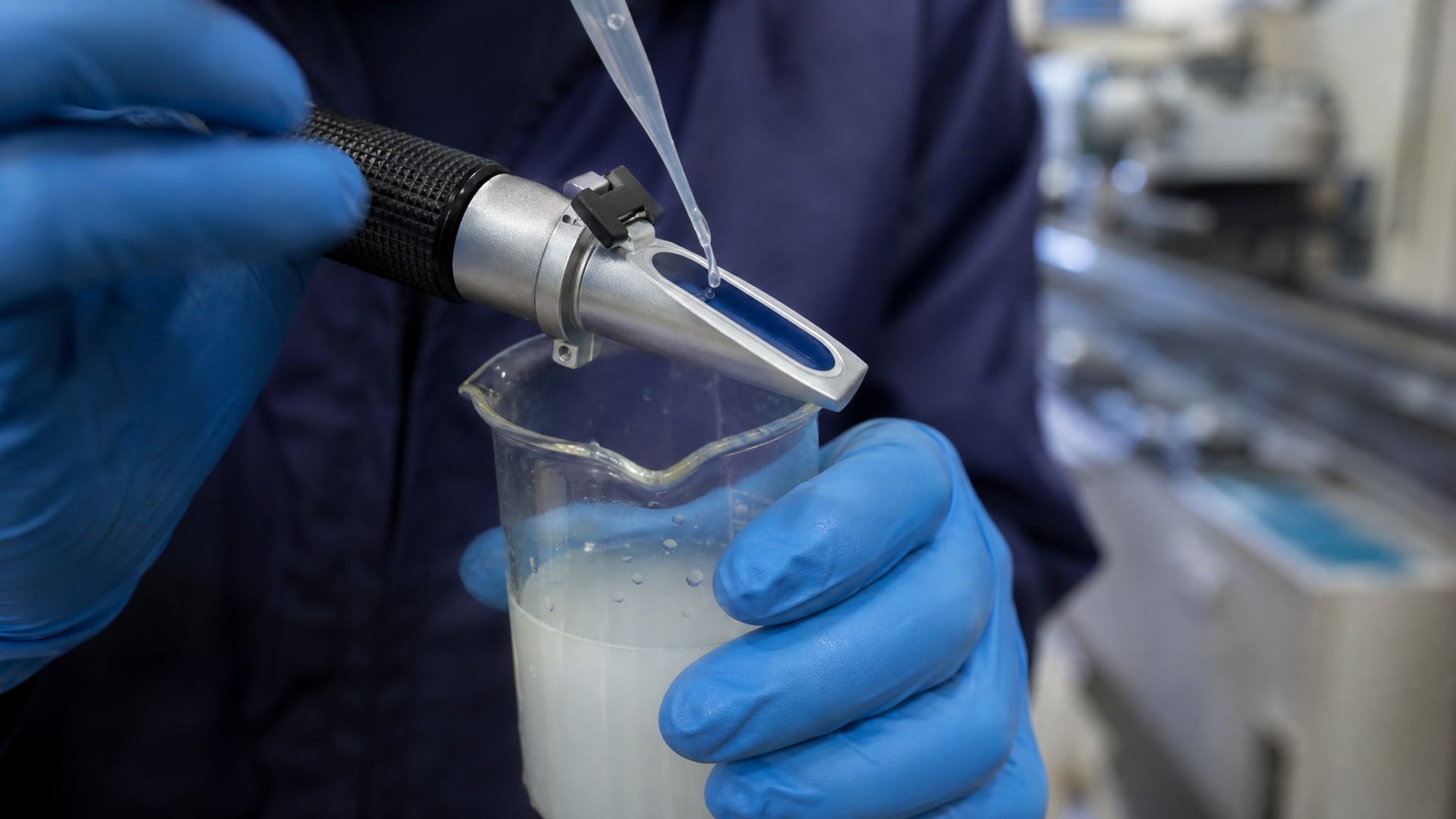

Объем пробы невелик - обычно достаточно 1-3 капель жидкости, нанесенных на призму. Важно, чтобы капля равномерно покрывала измерительную поверхность под крышкой, без пузырьков воздуха. Пузырьки исказят показание так же, как и загрязнение.
Оптимизация расхода СОЖ через регулярный контроль концентрации
Когда вы знаете истинную концентрацию эмульсии, перед вами открывается возможность экономить без ущерба качеству.
Каждый производитель указывает рабочий диапазон концентрации для своего продукта - обычно это коридор 3-8 процентов или 4-10 процентов в зависимости от типа жидкости и применения. Если концентрация ниже нижней границы, охлаждающие и смазывающие свойства падают, стружка накапливается, инструмент изнашивается быстрее. Если выше верхней границы, эмульсия становится вязкой, хуже распыляется, образует трудноудаляемые отложения на деталях.
Регулярное измерение (ежедневно или несколько раз в неделю в зависимости от интенсивности работы) показывает, в какую сторону гуляет концентрация. Если она стабильно понижается, значит, вода испаряется быстрее, чем расходуется концентрат, и нужно долить концентрат. Если стабильно повышается, в систему попадает слишком много машинного масла или концентрат вводят чаще необходимого.
Экономия концентрата получается вот так: каждый процент концентрации, который вы можете сэкономить без потери качества обработки, умножается на объем ванны и количество циклов обновления в течение года. На большом производстве с пулом станков это складывается в тысячи рублей. Но главное - стабильность. Когда концентрация держится в рабочем диапазоне, система работает предсказуемо, инструмент служит дольше, брака меньше.
Для стабильного контроля измеряйте в одной и той же точке технологического цикла: например, каждое утро перед началом работы или после остановки производства. Так вы накопите серию данных и сможете построить график, который покажет тренд. При выявлении проблем (скачок или дрейф концентрации) сразу видно, в какой момент что-то изменилось.
Учет температурных факторов и правила повседневного ухода за рефрактометром
Температура пробы влияет на показание рефрактометра, даже если в приборе установлена автоматическая компенсация.
Типовые диапазоны компенсации - от 10 до 30 °C или от 16 до 35 °C в зависимости от модели. Если пробу возьмали из горячей ванны (выше 30 °C) или из холодного хранилища (ниже 10 °C), рекомендуется перед измерением дать ей прийти к комнатной температуре, чтобы ATC корректно сработала.
Некоторые производители предлагают ручную температурную поправку для более точных измерений. Если вы работаете вне диапазона компенсации, используйте формулу поправки, которая обычно указана в инструкции к прибору. Типовой пример: c = n₂₀ + (20 – t) × 0.0002, где n₂₀ - показание при 20 °C, t - текущая температура пробы, c - скорректированное значение. Но чаще всего при работе в цехе такая точность не требуется.
Уход за рефрактометром прост, но обязателен. После каждого измерения очищайте призму мягкой тканью без ворса. Если жидкость засохла или кристаллизовалась на поверхности, используйте мягкую щетку или ватный тампон, слегка смоченный дистиллированной водой. Никогда не скребите призму ногтем или металлическим предметом - так легко поцарапать оптическое покрытие.
Рефрактометр храните в закрытом футляре, вдали от прямых солнечных лучей и влаги. Перед длительным хранением (больше недели без использования) протрите прибор сухой тканью и убедитесь, что крышка закрыта плотно. При правильном уходе ручной рефрактометр служит несколько лет без потери точности.
Типичные ошибки при контроле концентрации и как их избежать
Ошибка 1: используется коэффициент от другого продукта.
Некоторые операторы, обнаружив свой коэффициент в паспорте, записывают его на стенд и забывают об этом. Потом система переходит на другую СОЖ - с другим коэффициентом. Если продолжить пересчет по старому коэффициенту, все данные будут неверны. Решение: при смене продукта обновить коэффициент в инструкции оператора и перепроверить первые несколько измерений вручную.
Ошибка 2: не калибруют прибор перед сменой. Призма и оптика рефрактометра загрязняются, особенно если прибор хранился неправильно или его часто роняли. Прибор показывает смещение даже при измерении воды. Решение: каждый день перед началом работы потратьте 30 секунд на калибровку по чистой воде и проверку нулевой отметки.
Ошибка 3: берут пробу с поверхности ванны. Из-за пены и загрязнений граница светлой и темной зон размывается, показание неустойчивое. Решение: всегда брать пробу из середины ванны, вдали от поверхностных загрязнений.
Ошибка 4: не учитывают постороннее масло. В системах со старым инструментом или при работе на многошпиндельных станках машинное масло со стружкой скапливается, поднимаясь на поверхность. Рефрактометр начинает показывать завышенные значения. Решение: перед ответственным измерением дать пробе отстояться или использовать фильтрацию.
Ошибка 5: не чистят призму между измерениями. Если вы измеряете несколько разных эмульсий или одну эмульсию несколько раз подряд, остатки жидкости на призме переносятся из пробы в пробу и вносят ошибки. Решение: вытирать призму сухой тканью после каждого замера.
Практическое применение рефрактометра на линиях фасовки и ремонтных участках
На производстве, где высокий темп работы, оператор часто работает по спешке.
Чтобы не допустить ошибок, рекомендуется вывесить инструкцию по контролю концентрации прямо возле ванны СОЖ. Инструкция должна содержать: последовательность действий, коэффициент пересчета для данной эмульсии, рабочий диапазон концентрации в процентах и номер телефона техподдержки на случай вопросов.

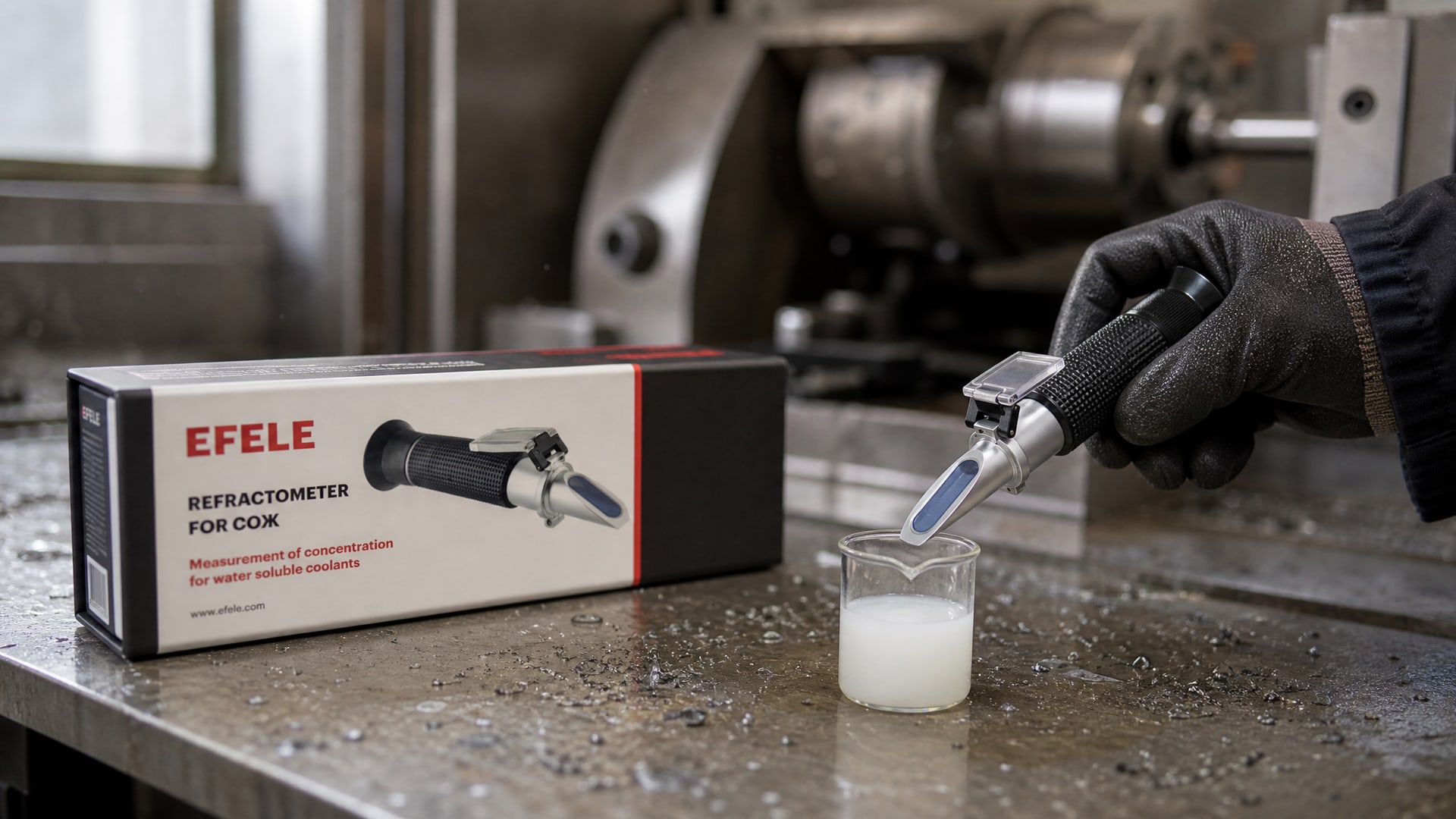

Для контроля концентрации СОЖ рекомендуется использовать портативный ручной рефрактометр с автоматической компенсацией температуры, таким как EFELE для СОЖ со шкалой Brix 0–20%, который обеспечивает стабильные измерения при колебаниях температуры пробы в пределах 10–30 °C. Это исключает влияние температурной ошибки и упрощает работу оператора. На линиях фасовки таких приборов обычно два-три - один при каждой ванне с готовой эмульсией, чтобы не переносить бактерии и загрязнения между подразделениями.
Ремонтные участки и механические цехи часто имеют общую ванну СОЖ для нескольких станков. Здесь контроль помогает выявить нарушения в распределении жидкости и вовремя вмешаться. Если концентрация стабильна две-три недели, значит система хорошо сбалансирована. Если скачет, значит, есть течь, неправильная циркуляция или поломка дозирующего устройства.
Часто задаваемые вопросы
Почему нельзя использовать один и тот же коэффициент рефрактометра для всех СОЖ одного производителя?
Коэффициент зависит не только от производителя, но и от конкретного химического состава эмульсии. Разные продукты даже одного производителя отличаются по базовым маслам, пакетам присадок и оптическим свойствам. Каждая СОЖ имеет собственный коэффициент пересчета, указанный в паспорте. Использование чужого коэффициента приведет к систематической ошибке и неправильному управлению концентрацией.
Можно ли измерять концентрацию рефрактометром, если в ванне есть видимое постороннее масло?
Видимое масло - признак того, что система загрязнена. Прямое измерение при таких условиях даст неправильный результат, потому что масло размывает границу шкалы. Сначала дайте пробе отстояться 10–15 минут, чтобы масло всплыло, затем возьмите образец из середины слоя эмульсии, под маслом. Если загрязненность высока, проведите фильтрацию пробы через салфетку перед измерением.
Зачем калибровать рефрактометр по воде, если я уже его использовал несколько раз?
Калибровка по воде - это проверка, что прибор показывает ноль для вещества с известным показателем преломления. Даже небольшое смещение калибровки (из-за загрязнения или падения) вносит системную ошибку во все последующие измерения. Если вы не проверите ноль, вся серия ваших данных будет смещена. Калибровка занимает 30 секунд, но избегает ошибок на целый день.
Как часто нужно проверять концентрацию СОЖ на производстве?
Частота зависит от интенсивности работы. На высокопроизводительных линиях, где много испарения и расхода стружкой, рекомендуется контролировать ежедневно перед началом смены и один раз в обеденный перерыв. На линиях с умеренной нагрузкой достаточно ежедневной проверки. На участках, работающих по графику два дня в неделю, можно проверять дважды в неделю перед началом работы. Главное - делать это регулярно в одно и то же время, чтобы видеть тренд.
Можно ли использовать рефрактометр для контроля полусинтетических и синтетических СОЖ?
Да, рефрактометр работает со всеми водосмешиваемыми эмульсиями - минеральными, полусинтетическими и синтетическими. Единственное условие - жидкость должна быть растворима в воде и содержать воду как основу. Каждая из этих категорий имеет свой коэффициент пересчета, указанный в паспорте конкретного продукта. Основное отличие в точности и стабильности показаний: синтетические эмульсии часто дают более четкую границу на шкале и менее чувствительны к загрязнениям.
Заключение
Рефрактометр для эмульсии СОЖ - простой и недорогой инструмент для оптимизации расхода концентрата и удержания стабильности технологических процессов. Его результаты полностью зависят от трех факторов: правильная калибровка по воде перед работой, чистая репрезентативная проба из середины ванны и точный коэффициент пересчета из паспорта конкретной эмульсии. Если соблюдать эти правила и контролировать концентрацию регулярно, вы получите надежные данные для управления расходом, найдете оптимальный баланс между качеством и стоимостью и избежите неожиданных сбоев в работе станков.
Начните с того, что найдите паспорт вашей СОЖ и выпишите коэффициент рефрактометра и рабочий диапазон концентрации. Потом откалибруйте прибор по чистой воде, возьмите первую пробу правильно (из середины ванны, без пены) и проведите измерение. Запишите результат. Делайте это ежедневно в течение двух недель, и вы увидите, как колеблется ваша концентрация. На основе этих данных подстройте режим долива концентрата и система начнет работать с минимальным расходом при максимальной стабильности.
