Твердосмазочные покрытия - это полимерная основа с частицами твердой смазки, наносимая тонкой пленкой (5–20 мкм) на рабочие поверхности подшипниковых узлов. Они предотвращают трение и износ там, где традиционные жидкие и пластичные смазки выгорают, испаряются или становятся неэффективными. На высоких температурах, при пусках и остановах, в условиях вакуума, запыленности или дефицита смазочной жидкости такие покрытия снижают коэффициент трения до нескольких сотых и могут увеличить время безотказной работы подшипников до 5 раз после прекращения подачи масла.
Статья рассчитана на технических специалистов, инженеров и закупщиков, которые выбирают решение для узлов трения в экстремальных режимах и хотят понять, когда покрытия действительно необходимы, как их применять и на какие параметры ориентироваться при проектировании.
Когда традиционные смазки неэффективны

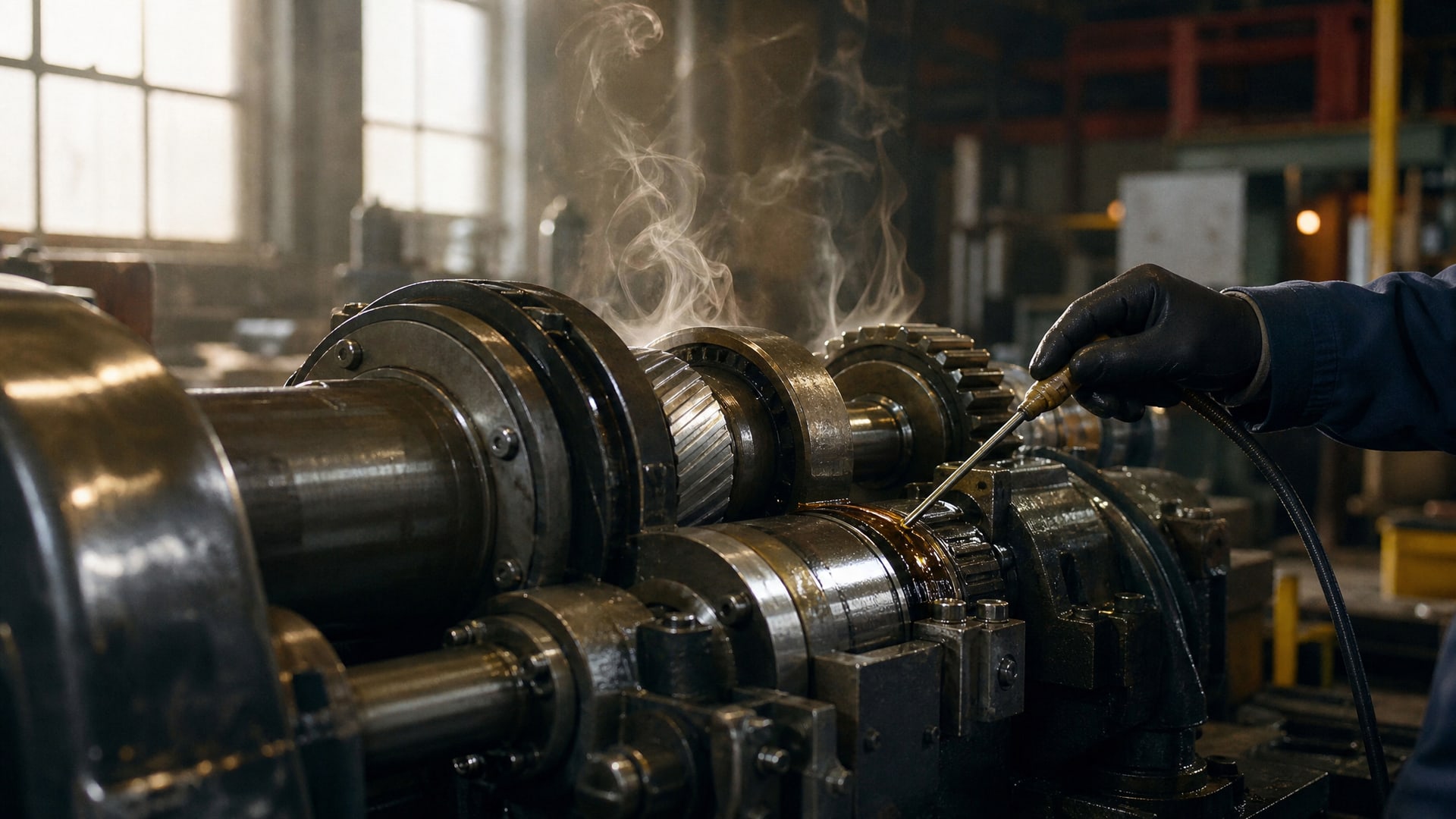

Жидкие масла и пластичные смазки работают надежно в стабильных условиях, но их ресурс резко сокращается при нагреве.
Минеральное масло начинает выгорать и испаряться при температурах выше 100–120 °C, теряя защитные свойства. Пластичные смазки на минеральной основе с литиевым мылом работают до 120–150 °C, после чего их консистенция меняется, адгезия падает, и они скапливаются в зазорах узла, собирая абразивные частицы, что ускоряет износ контактирующих поверхностей.
В высокоскоростных установках, лепестковых газодинамических подшипниках и узлах с периодическими пусками и остановами смазка не удерживается в зоне трения. Масляное голодание создает прямой контакт металла по металлу, что приводит к задирам и выходу подшипника из строя за считанные часы. Защитные слои обычной смазки, требующие частого обновления, в таких режимах просто не успевают восстанавливаться, и узел работает на износ.
Вакуум, агрессивные химические среды, запыленность и перегревы также исключают применение традиционных смазочных материалов: масло и смазка в таких условиях не держат вязкость, теряют адгезию или вступают в реакцию со средой. Именно для этого спектра задач и разработаны твердосмазочные покрытия - как долговременный, невосполняемый защитный слой, который изначально находится на месте контакта и не требует обновления во время эксплуатации.
Технология и состав твердосмазочных покрытий

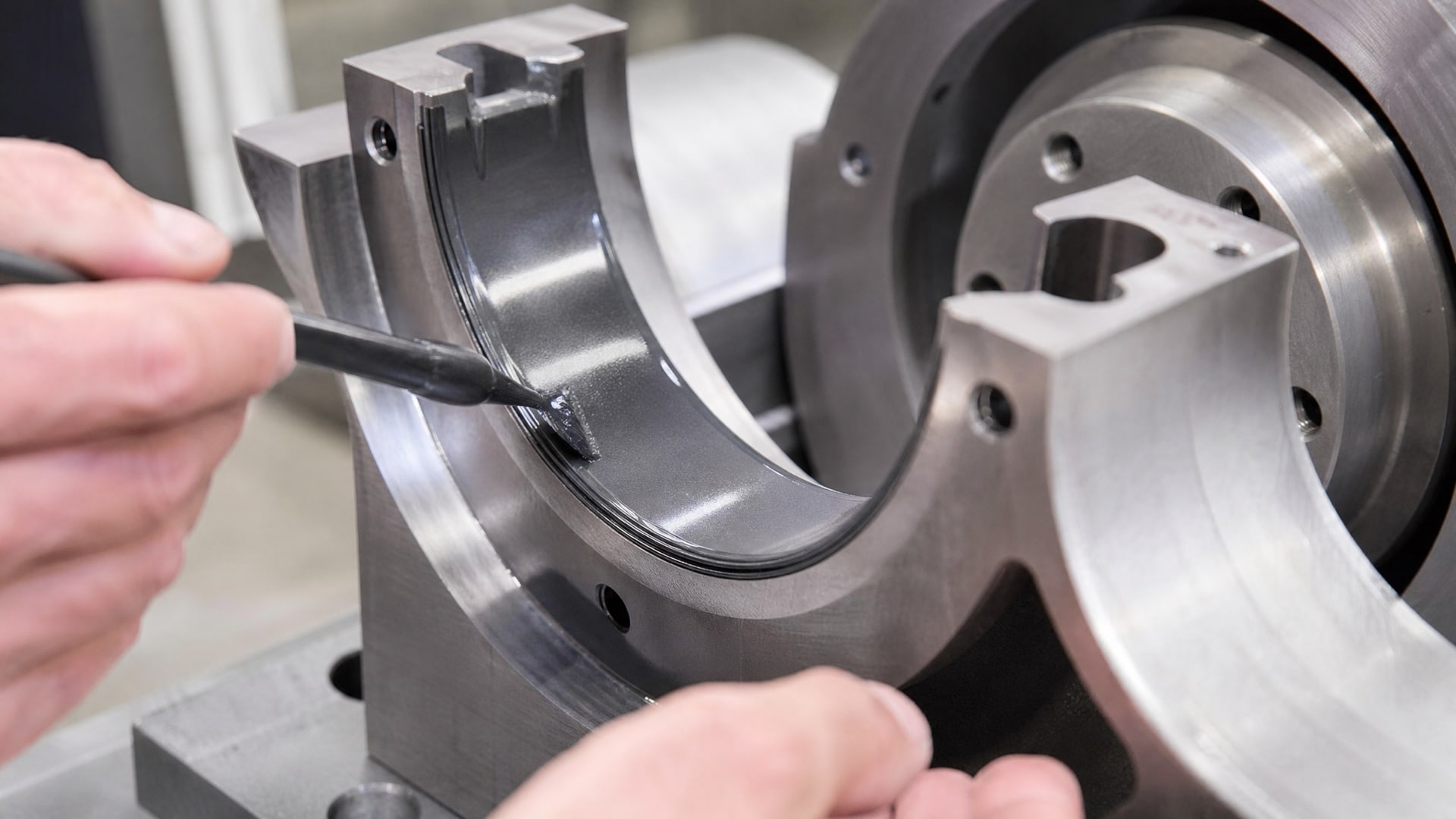

Твердосмазочное покрытие состоит из полимерной матрицы (обычно на основе полиимида или эпоксидной смолы) с равномерно распределенными ультрадисперсными частицами твердой смазки.
Основными активными компонентами выступают дисульфид молибдена, графит и политетрафторэтилен (ПТФЭ). Выбор вида твердой смазки зависит от режима работы: ПТФЭ оптимален для широкого температурного диапазона и совместим с большинством материалов уплотнений; дисульфид молибдена обеспечивает наилучший результат при высоких давлениях и температурах; графит применяют в условиях с риском коррозии металла.

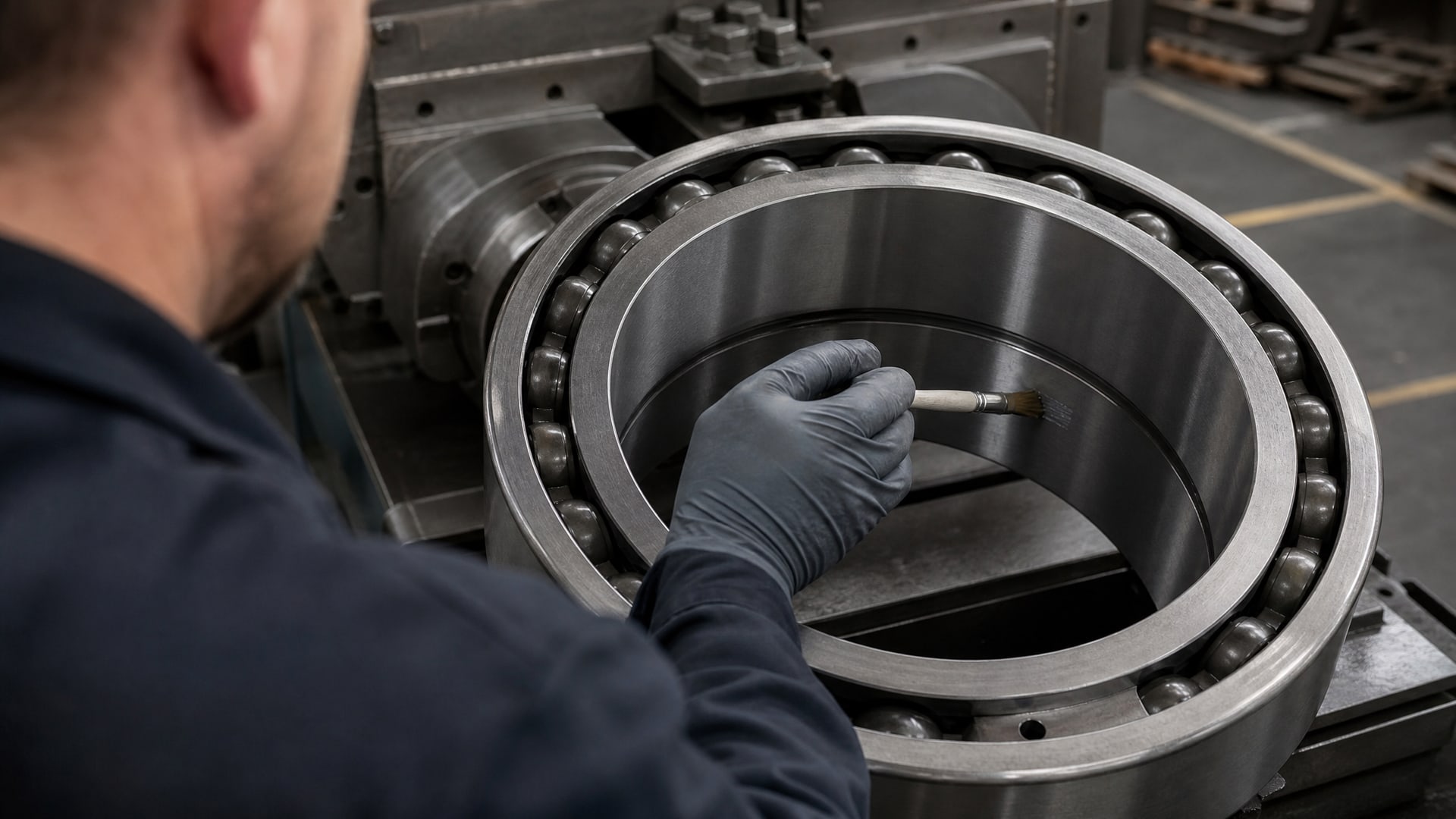

Толщина нанесенного слоя составляет 5–20 мкм, что соизмеримо с макрошероховатостью обработанной поверхности. При такой тонкости покрытие не нарушает точность посадок подшипника и не влияет на радиальный зазор. Наносится покрытие аэрозольным методом, в виде жидкого состава, после чего отверждается либо при комнатной температуре в течение нескольких часов, либо при контролируемом нагреве для более быстрого полимеризации.
Ключевое отличие от обычной смазки в том, что покрытие не течет, не выжимается из зазора и не требует постоянного пополнения. Сухой защитный слой не налипает пыль и абразив, тем самым предотвращая трехтельное трение, которое резко ускоряет износ и приводит к микро-сколам контактирующих поверхностей.
Механизм снижения износа и задиров
Коэффициент сухого трения у твердосмазочного покрытия составляет несколько сотых (0,01–0,05 в зависимости от вида активного компонента), в то время как металл по металлу при отсутствии смазки дает коэффициент 0,5–1,0.
Снижение трения в 10–50 раз означает, что при одинаковых нагрузках и скоростях выделение тепла в зоне контакта падает пропорционально, а значит, температура на поверхности подшипника остается ниже, что замедляет окисление и деградацию материала основы.
При пуске узла, когда скорость еще мала и гидродинамическая пленка масла не сформирована, твердосмазочное покрытие предотвращает прямой контакт, защищая подшипник от задиров и лунок. После выхода на рабочую скорость и прогрева подшипник продолжает работать с минимальным трением за счет низкого коэффициента сухого слоя.
Особенно ценно свойство адаптивности некоторых покрытий: при переходе между температурными режимами структура слоя изменяется для оптимизации трения в новых условиях, а при охлаждении возвращается к исходному состоянию. Это позволяет подшипнику с переменными нагрузками и температурой сохранять стабильность трения в широком диапазоне от -200 °C до +800 °C (для специализированных решений), хотя для большинства промышленных применений используются диапазоны -50…+255 °C.
При масляном голодании, вызванном перекрытием подводящего канала, разрывом трубопровода или аварийным отключением централизованной системы смазки, время сохранения работоспособности подшипника может увеличиться до 5 раз благодаря защитному действию твердосмазочного слоя. Это критично для ответственных узлов и машин, где внезапная остановка экономически или технически недопустима.
Применение в высоконагруженных узлах и выбор параметров
Для подшипников, работающих в условиях высоких нагрузок и температур, применяют специальные конструкции с учетом поведения твердосмазочного покрытия.
При расчете долговечности узла инженеры используют корректирующие коэффициенты 0,5–0,7 от стандартных формул Герца и Бубнова, так как ресурс покрытия сильнее зависит от скорости и нагрузки, чем ресурс традиционно смазываемого подшипника.
Это означает, что если обычный подшипник рассчитан на 10 тыс. часов работы при заданных параметрах, то аналогичный подшипник с твердосмазочным покрытием может требовать более консервативного подхода и закладываемых более частых замен при экстремальных условиях. Одновременно практика показывает, что в мягких режимах (низкие нагрузки, умеренные температуры) ресурс покрытия может значительно превышать ресурс обычной смазки, так как слой не выгорает и не окисляется.
Для снижения износа подшипников и других узлов трения, работающих в условиях высоких нагрузок и температур, эффективно применение антифрикционного твердосмазочного покрытия, отверждающегося при комнатной температуре. Такие покрытия наносятся аэрозольным методом и не требуют специального оборудования для полимеризации, что упрощает производство и сервис подшипниковых узлов.
При выборе покрытия необходимо сверить спецификацию с режимом работы: максимальная рабочая температура, пиковые нагрузки, возможность абразивного загрязнения, требования к совместимости с материалами уплотнений. Если подшипник работает с резиновыми сальниками, следует убедиться, что активный компонент покрытия (особенно ПТФЭ или дисульфид молибдена) не вызывает разбухание резины. Покрытия MODENGY на основе ПТФЭ подойдут для таких задач благодаря инертности компонентов и опыту применения в узлах с эластомерными уплотнениями.
Комплексный подход к снижению износа
Твердосмазочное покрытие - это мощный инструмент, но не панацея.

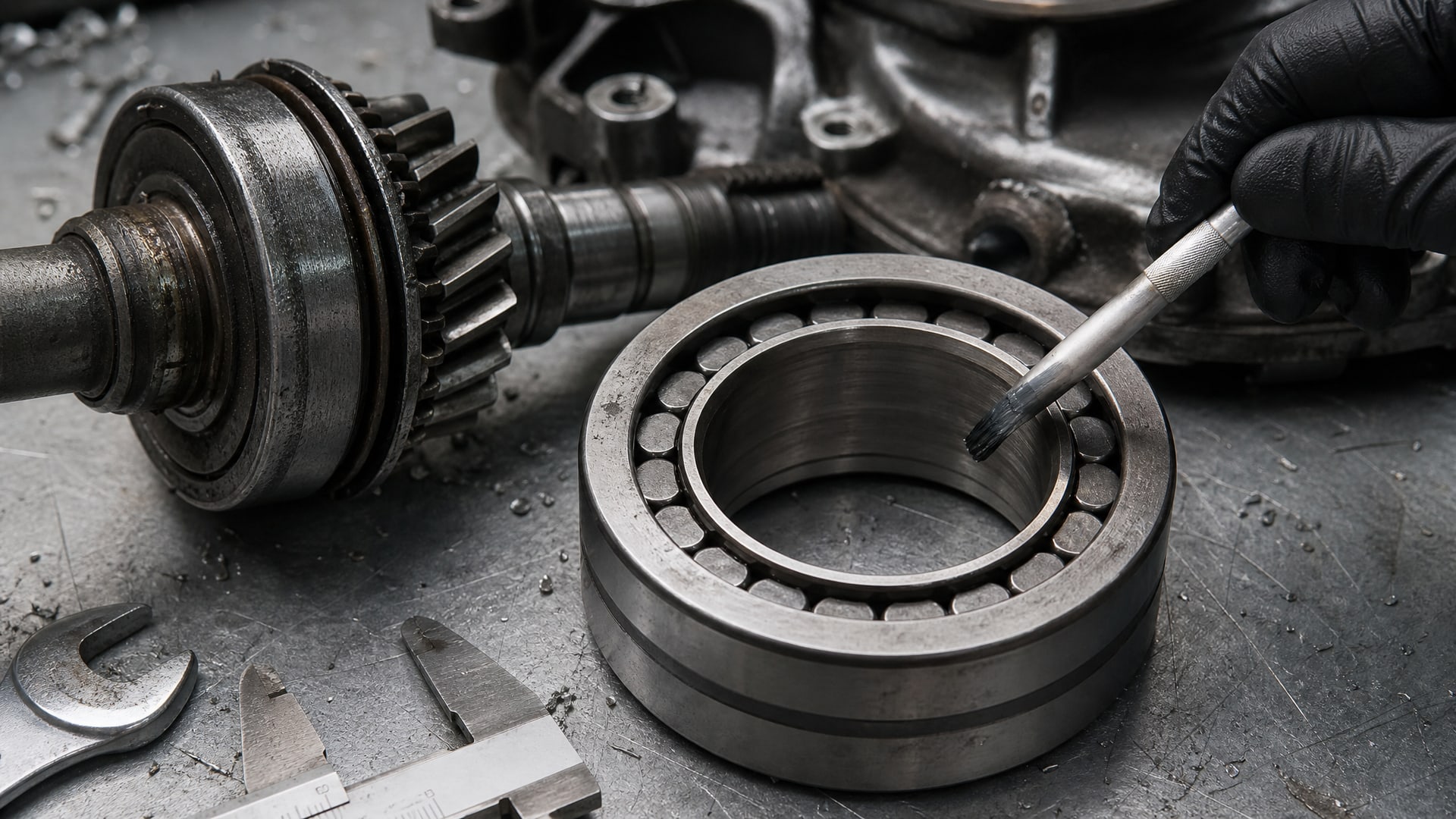

Инженерный анализ изношенных узлов показывает, что максимальный результат дает комплекс мер: применение самого покрытия плюс конструктивные решения.

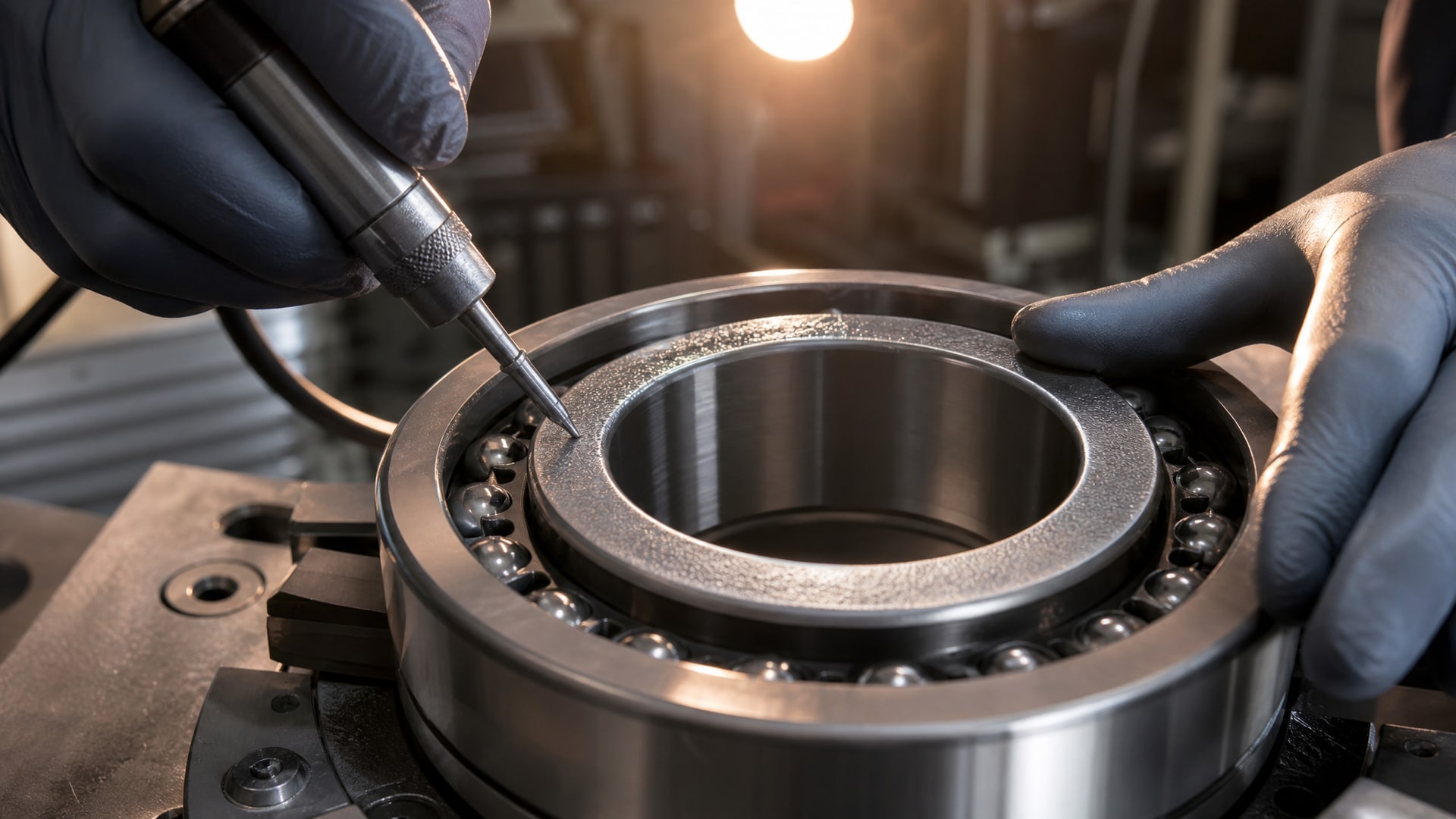

Во-первых, необходимо минимизировать шероховатость поверхности перед нанесением покрытия. Микронеровности высотой в 1–3 мкм исключают ровное прилегание защитного слоя, создавая микроскопические полости, где концентрируются нагрузки. Поверхности должны быть отполированы или механически обработаны до шероховатости Ra 0,4–0,8 мкм.
Во-вторых, подшипник необходимо защитить от попадания абразивных частиц конструктивно: герметичными уплотнениями, сетками фильтров в системе смазки и накопительными ванными грязи. Хотя твердосмазочный слой не способствует налипанию пыли так, как традиционная смазка, внешние абразивные частицы все равно могут вызвать микро-царапины и снизить эффективность покрытия.
В-третьих, важен правильный выбор сопряженных материалов. Подшипник должен прижиматься к валу или корпусу материалом, совместимым с защитным слоем и не вызывающим химической реакции или адгезионного срыва покрытия.
В-четвертых, при проектировании узла в жесткий бюджет следует учитывать, что допуск нагрузки и скорости может быть уже, чем у традиционного смазываемого подшипника, поэтому расчет требует обращения к инженерам, специализирующимся на таких узлах, и проверки на стендовых образцах перед производством.
Выбор типа покрытия под конкретный режим
Существует несколько основных типов твердосмазочных покрытий, различающихся по активному компоненту, и каждый имеет свою нишу применения.
ПТФЭ-содержащие покрытия универсальны и подходят для самого широкого диапазона температур (от -50 °C до +250 °C в большинстве случаев), совместимы с резиной и эластомерными уплотнениями. Коэффициент трения составляет 0,02–0,04, что достаточно для большинства подшипников и узлов скольжения. Такие покрытия выбирают, когда приоритет - универсальность и надежность.
Дисульфид молибдена оптимален для условий с очень высокими давлениями и температурами до +400 °C. Коэффициент трения при контактных давлениях может быть еще ниже (0,01–0,03), и покрытие демонстрирует отличную адгезию к стальным поверхностям. Такие системы применяют в высоконагруженных редукторах, шпинделях и режущих станках.
Графит-содержащие покрытия предпочтительны в условиях, где риск коррозии металла повышен (влажная среда, солевые туманы, контакт с водой). Графит менее чувствителен к кислороду и влаге, чем молибденит, хотя коэффициент трения обычно немного выше (0,03–0,08).
Выбор конкретного типа лучше делать в консультации с производителем покрытия и поставщиком подшипников, исходя из детального анализа режима и бюджета.
Часто задаваемые вопросы
Заменяет ли твердосмазочное покрытие все виды смазки?
Нет. Покрытие решает проблемы в специальных режимах (пусках, масляном голодании, высоких температурах, вакууме), где обычная смазка неэффективна или невозможна. В нормальных условиях традиционная жидкая или пластичная смазка остается базовым решением: она охлаждает узел циркуляцией, вымывает продукты износа и восполняется по мере выработки. Покрытие дополняет смазку, не заменяя ее полностью.
На сколько часов хватает твердосмазочного покрытия?
Ресурс зависит от нагрузки, скорости, температуры и типа подшипника. При мягких режимах (низкие нагрузки, скорости до 2000 об/мин, температура ниже 100 °C) ресурс может составить 20–50 тыс. часов и более, так как слой не выгорает. При жестких режимах (высокие нагрузки, пиковые температуры выше 200 °C, частые пуски) ресурс может сократиться до 5–10 тыс. часов. Производитель обязан предоставить кривую долговечности в зависимости от параметров.
Может ли покрытие «отваливаться» от подшипника?
Риск отслаивания существует, если адгезия к основе недостаточна или поверхность перед нанесением не подготовлена правильно. Шероховатость, окисная пленка или загрязнения на металле снижают прилипание. Производители рекомендуют предварительную обработку (абразивная очистка, обезжиривание) и контроль адгезии тестом отслоения по ГОСТ или ISO 4624. Качественное покрытие с правильной подготовкой держится в течение всего ресурса узла.
Работает ли твердосмазочное покрытие в условиях вибраций и ударов?
Да. Полимерная матрица имеет определенную упругость и гасит микроколебания, предотвращая микро-проскальзывания (фреттинг), которые быстро разрушают традиционные смазочные пленки. Более того, в узлах с высокочастотной вибрацией твердосмазочное покрытие часто показывает более длительный ресурс, чем обычная смазка, так как слой не «выбивается» из зазора.
Требует ли подшипник с твердосмазочным покрытием обслуживания?
Если покрытие нанесено правильно и узел герметизирован конструктивно, обслуживание сводится к контролю температуры, вибрации и посторонних шумов (стандартный мониторинг). Демонтаж и чистка подшипника не требуются. Замена подшипника проводится только при достижении конца ресурса, определяемого расчетом или испытаниями.
Заключение
Твердосмазочные покрытия - это рабочий стандарт для подшипников и узлов трения, работающих в экстремальных режимах: высокие температуры (до +255 °C и выше), пусковые и аварийные режимы с дефицитом масла, запыленность, вакуум и агрессивные среды. Они снижают коэффициент трения до нескольких сотых, предотвращают задиры и могут увеличить время работы узла после потери подачи смазочной жидкости в 5 раз. Толщина слоя 5–20 мкм сохраняет точность посадок и не требует переделки конструкции подшипника.
При выборе и применении следует помнить, что покрытие - часть комплексного решения: требуется подготовка поверхности (полировка до Ra 0,4–0,8 мкм), герметизация узла от абразива, выбор совместимого материала и корректировка расчетов долговечности с коэффициентами 0,5–0,7. Консультация с производителем покрытия и инженерная проверка на образцах перед внедрением в производство - обязательные этапы. Правильное нанесение и применение твердосмазочного покрытия обеспечивает надежную защиту ответственных узлов на весь период эксплуатации.
