Контроль концентрации водосмешиваемой СОЖ - ключевой этап поддержания качества охлаждающей жидкости на металлообрабатывающих участках. Ручной рефрактометр показывает не процент эмульсии напрямую, а показатель преломления света, который затем переводится в реальную концентрацию через коэффициент коррекции конкретного продукта. Многие инженеры и закупщики полагают, что значение на шкале - это сразу готовый результат, однако на практике требуется пересчет. В этой статье разберем, как правильно проводить измерение, какие ошибки наиболее распространены, и как обеспечить воспроизводимость результатов в цехе.
Статья полезна технологам, инженерам участков механической обработки, закупщикам с ответственностью за снабжение СОЖ, а также операторам, работающим с системами циркуляции эмульсии.
Что измеряет рефрактометр и зачем нужна калибровка
Рефрактометр работает по принципу преломления света на границе раздела сред.
Когда капля пробы попадает на призму прибора, свет преломляется под углом, зависящим от содержания растворенных веществ. На шкале прибора отмечена граница светлой и темной зоны, и по ее положению оператор снимает показание. Однако это показание - не концентрация эмульсии в процентах, а условный индекс прибора, требующий пересчета.
Калибровка необходима для компенсации систематических ошибок и изменений, которые накапливаются при использовании. Перед началом контрольной серии измерений ручной рефрактометр калибруют по дистиллированной или деионизированной воде. Процедура простая: призму тщательно протирают чистой тканью без ворса, наносят несколько капель дистиллированной воды, закрывают крышку и проверяют, чтобы шкала показывала ноль или значение, указанное в инструкции прибора для воды. Если показание отличается, то регулировочным винтом (обычно расположен сбоку или снизу корпуса) устанавливают нужное значение. Эту операцию проводят при комнатной температуре, близкой к 20 °C, поскольку показатель преломления зависит от температуры.
Калибровку рекомендуется повторять периодически, особенно если прибор часто используется, если меняются условия в цехе или если прошло несколько дней между измерениями. Такой контроль гарантирует, что ноль установлен корректно и что систематическая ошибка минимальна.
Коэффициент коррекции: почему он разный для каждой СОЖ
Коэффициент коррекции (также называемый refractometer factor) - это число, на которое нужно умножить показание рефрактометра, чтобы получить реальную концентрацию эмульсии в процентах.
Его значение зависит от химического состава конкретной СОЖ: от типа масляной основы, присадок, эмульгаторов и других компонентов.
Встречаются коэффициенты со значениями 1,1, 1,4, 1,5, 2,0 и другие. Два важных момента: во-первых, этот коэффициент НЕ универсален - нельзя взять среднее значение из интернета и применить его ко всем эмульсиям подряд. Во-вторых, в технических картах и паспортах продуктов производитель почти всегда указывает как коэффициент, так и таблицу соответствия между показаниями шкалы рефрактометра и концентрацией в процентах.
Например, одна из инструкций по применению современной СОЖ приводит рабочий диапазон концентраций 4–15% и соответствующий диапазон показаний рефрактометра 2,7–10,0 по шкале прибора. Если на вашем рефрактометре свежеприготовленная эмульсия показывает 5,0, а коэффициент по техкарте -1,5, то реальная концентрация = 5,0 × 1,5 = 7,5%. Если же неправильно применить коэффициент 1,1, получится 5,0 × 1,1 = 5,5%, что ниже минимума и приведет к неправильному пересчету объемов при доливке концентрата.
Поиск коэффициента несложен: его нужно найти в документации поставщика, на упаковке или попросить у технической поддержки. Если коэффициент не указан, можно провести базовую калибровку по образцу известной концентрации (например, заказать калибровочный раствор или приготовить эмульсию точной концентрации в лабораторных условиях) и затем рассчитать коэффициент обратно.
Пошаговая процедура измерения концентрации эмульсии
Подготовка пробы

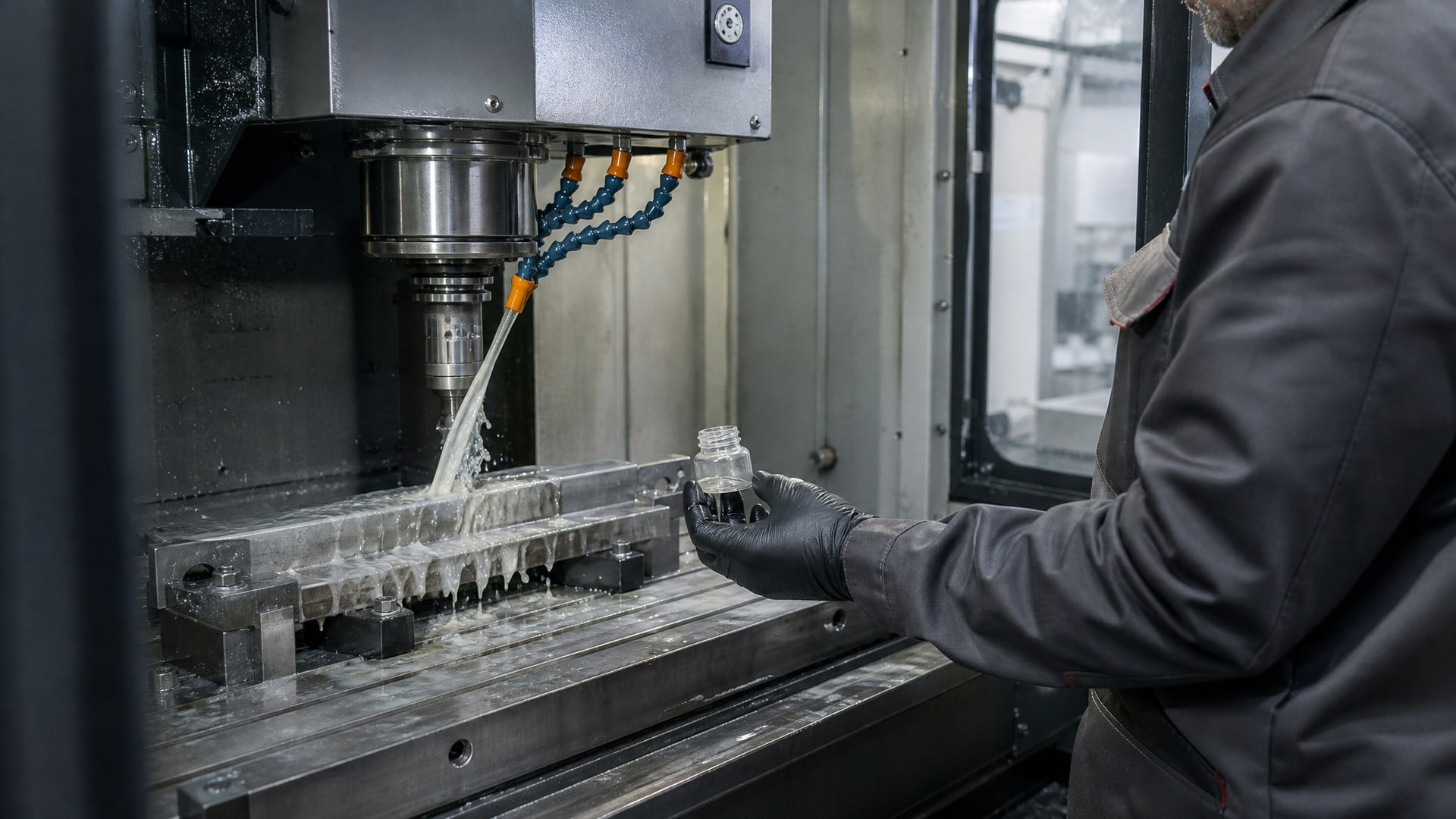

Образец берут непосредственно из работающей системы подачи или циркуляции СОЖ, а не из стоячего бака. Если эмульсия находилась в баке длительное время, возможно расслоение, и показание будет искажено. Рекомендуется собирать пробу после того, как система поработала хотя бы 5–10 минут, чтобы эмульсия хорошо перемешалась. Достаточно 5–10 мл жидкости в чистый контейнер.
Калибровка перед измерением
Прежде чем приступить к измерению, убедитесь, что рефрактометр прошел нулевую установку по дистиллированной воде при комнатной температуре. Очистите призму от предыдущих измерений мягкой тканью, протрите насухо. Если призма загрязнена маслом или засохшей эмульсией, используйте дистиллированную воду или спирт для очистки.
Нанесение пробы и считывание
Нанесите на призму 2–3 капли отобранной пробы из системы. Закройте крышку рефрактометра и подождите 15–30 секунд, чтобы образец распределился равномерно и температуры выравнялись. Посмотрите в окуляр в направлении света (обычно в сторону окна или под лампу). На внутренней поверхности призмы вы увидите четкую границу между светлой (верхней) и темной (нижней) зонами. Эта граница пересекает шкалу; отметьте значение, на котором она находится. Это показание рефрактометра.
Пересчет в концентрацию
Умножьте снятое показание на коэффициент коррекции, который указан в документации вашей СОЖ. Например, если показание = 6,2, а коэффициент = 1,5, то концентрация = 6,2 × 1,5 = 9,3%. Сравните полученное значение с допустимым диапазоном, указанным в техкарте (например, 6–12%). Если концентрация в норме, эмульсия готова к использованию. Если ниже минимума, добавьте концентрат; если выше максимума, разбавьте водой.
Повторная проверка ноля
После серии измерений рекомендуется еще раз проверить нулевую калибровку по воде. Если ноль сместился, повторите калибровку перед следующей серией. Это помогает выявить проблемы с прибором (забитая призма, дефект механизма регулировки) на ранних этапах.
Причины ошибок и как их избежать
Наиболее частые ошибки при работе с рефрактометром для определения концентрации эмульсии связаны с неправильным применением коэффициента, нарушением процедуры калибровки и отбором пробы из неподходящего места.

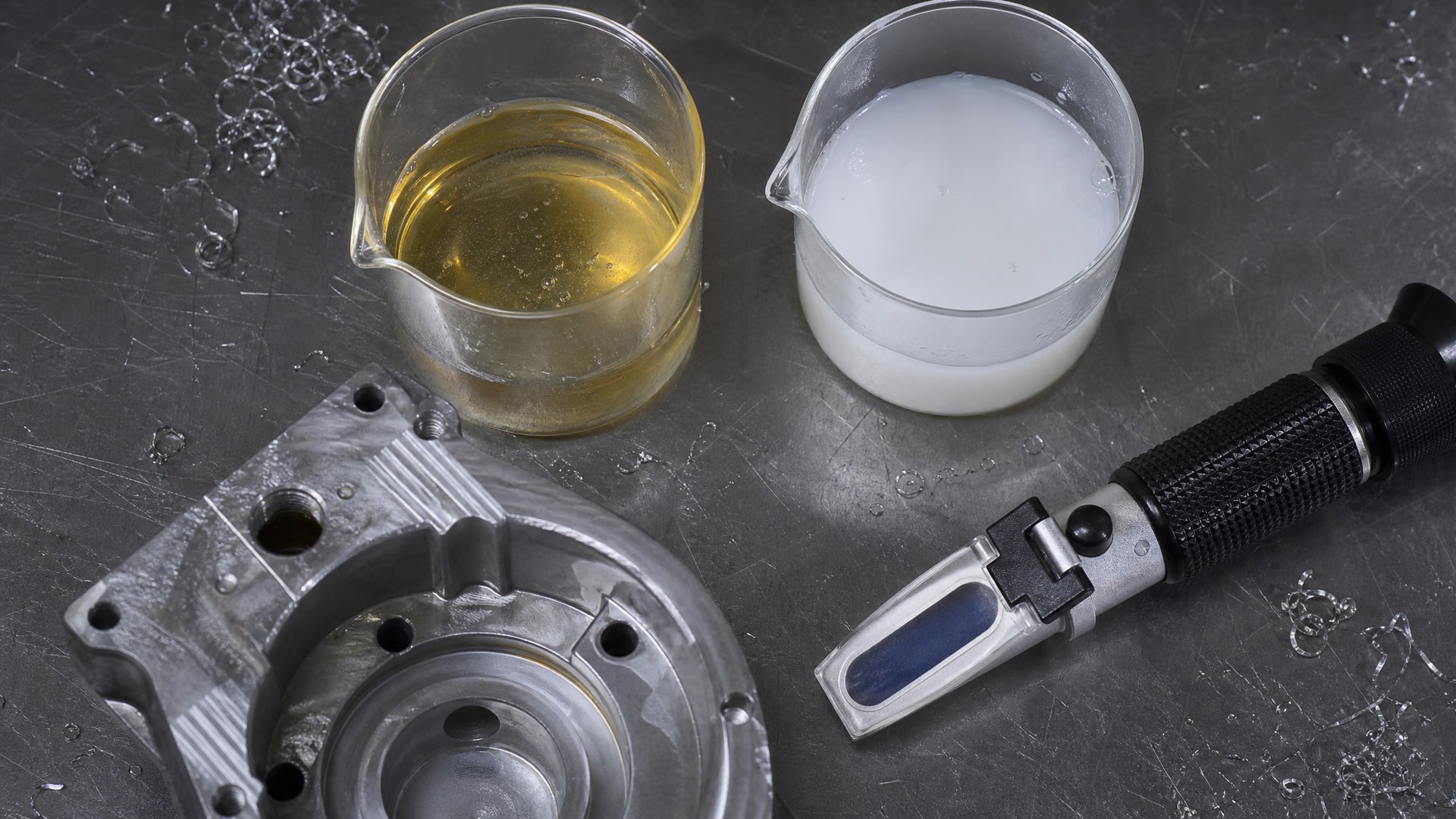

Применение неправильного коэффициента - самая распространенная причина неточных результатов. Оператор видит две разные СОЖ в цехе, применяет к обеим один и тот же коэффициент, потому что «где-то читал в интернете», и получает ошибку 10–30% и выше. Решение: каждый раз перед работой со новой эмульсией уточнить коэффициент в паспорте продукта.
Калибровка один раз и на все времена - если рефрактометр долго не калибровали, ноль может сместиться на 1–2 деления и больше. Это приводит к систематическому смещению всех результатов. Решение: калибровать ноль перед каждой контрольной сменой или, как минимум, один раз в конце рабочего дня.
Отбор пробы из неперемешанного бака - если бак с эмульсией стоял несколько часов, более легкие компоненты могут всплыть, а тяжелые осядут. Показание рефрактометра будет зависеть от глубины, на которой вы отобрали пробу. Решение: брать образец из текущего потока циркуляции, где эмульсия гарантированно перемешана.

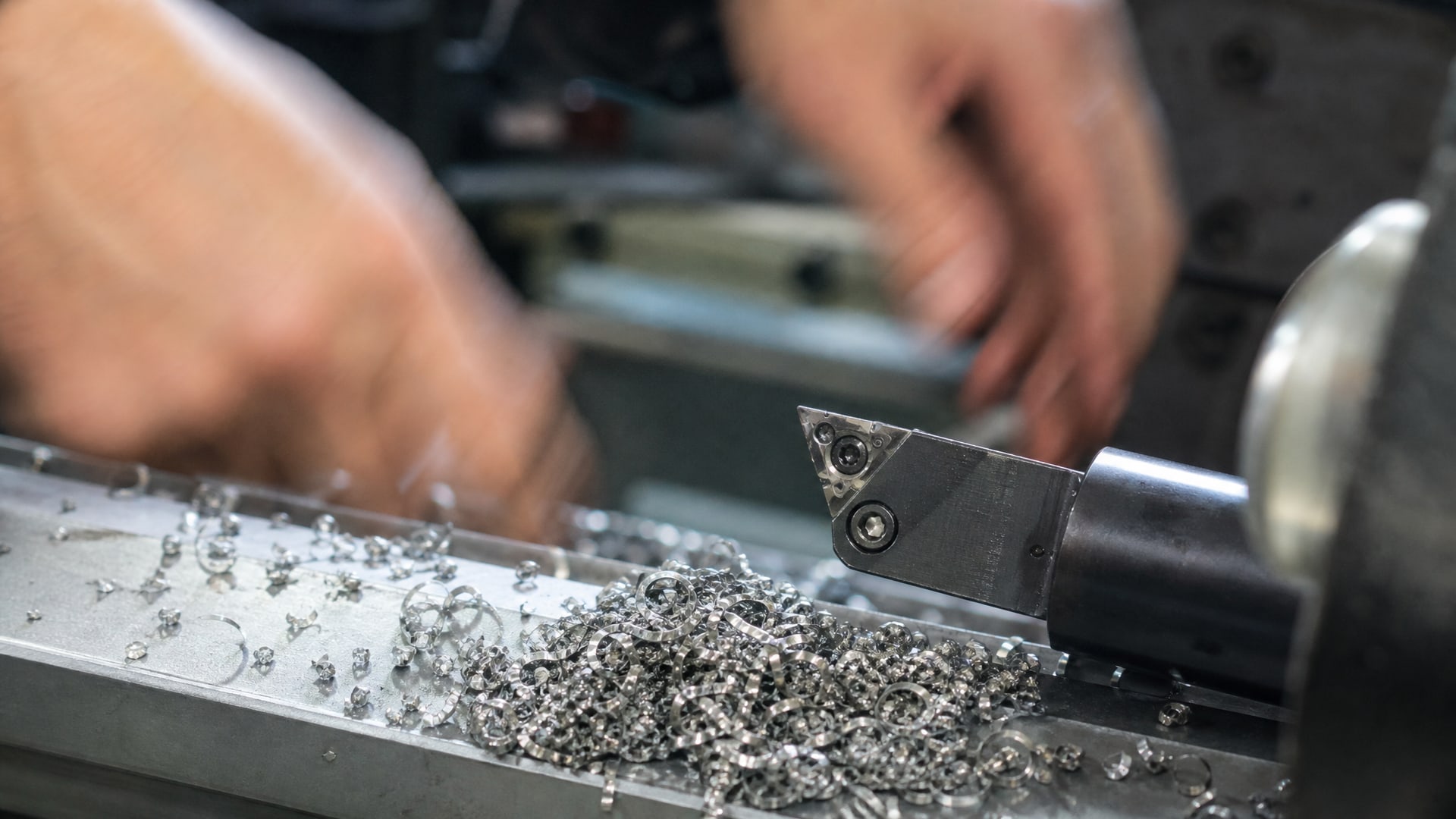

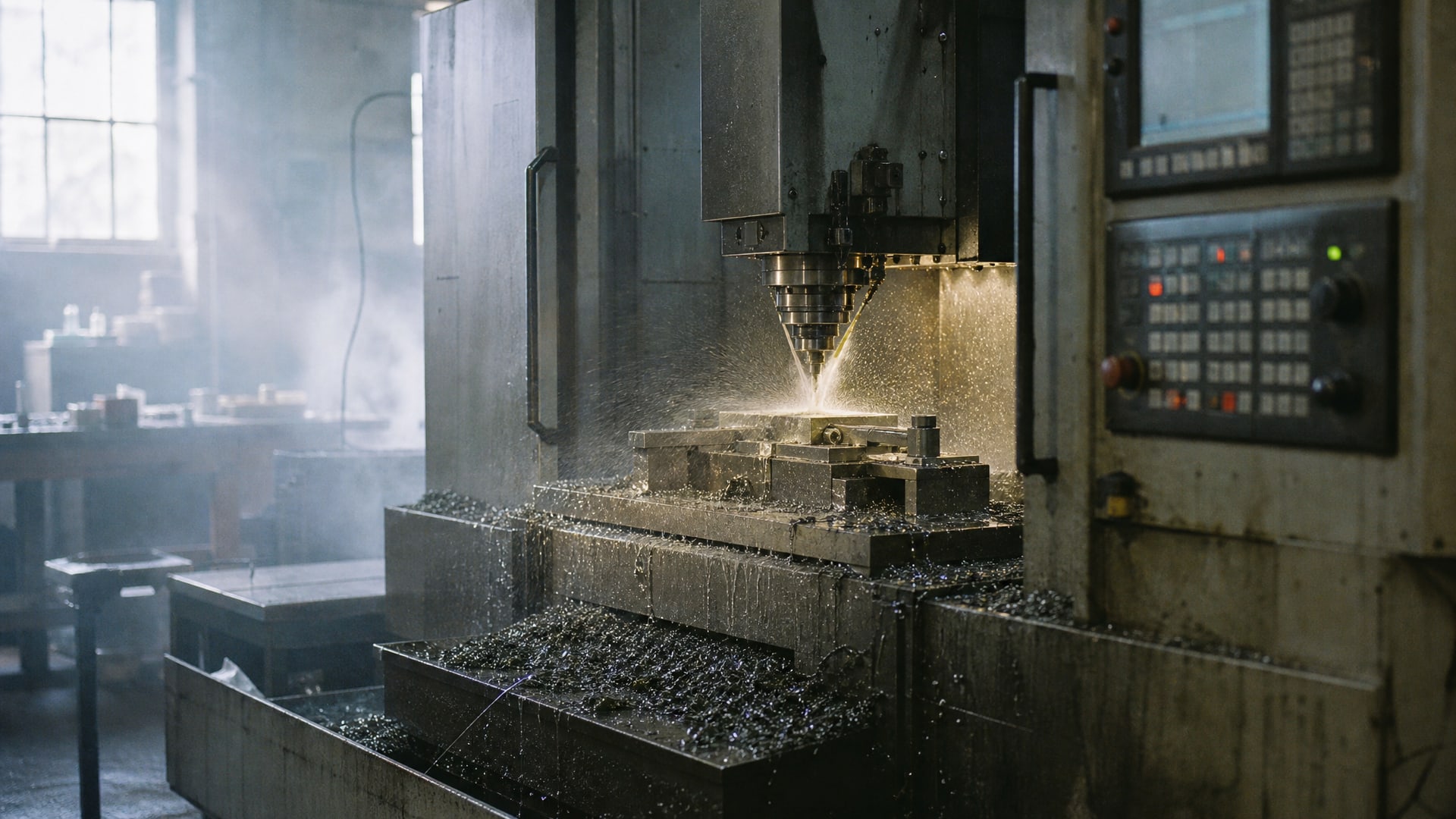

Грязная призма - если на призме останутся частички эмульсии или абразива (если присутствуют стружка и загрязнения), граница светлой и темной зоны размывается, и точно считать показание невозможно. Решение: всегда протирать призму перед каждым измерением и использовать чистую ткань без ворса.
Измерение при нестабильной температуре - если в цехе холодно или очень жарко, показатель преломления может измениться. Хотя ручные рефрактометры рассчитаны на работу при комнатной температуре (обычно 15–25 °C), рекомендуется проводить измерения в относительно стабильных условиях и, если возможно, дать пробе уравняться с комнатной температурой перед измерением.
Рефрактометр как инструмент производственного контроля

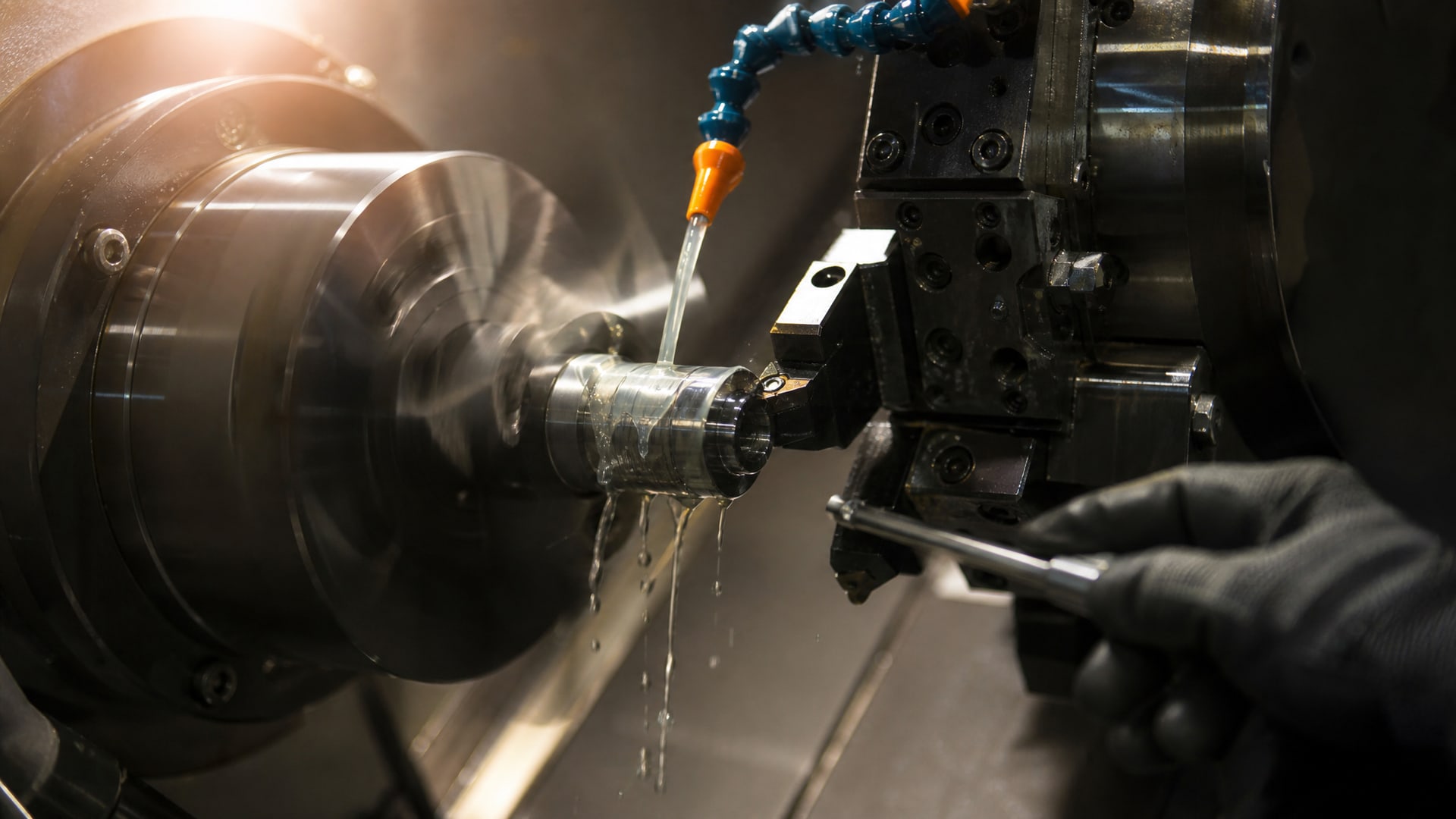

В условиях машиностроительного или приборостроительного производства рефрактометр - это надежный и быстрый метод оперативного контроля концентрации эмульсии прямо на участке, без отправки проб в лабораторию.
Результат получается за 1–2 минуты, что позволяет оператору принять решение о доливке концентрата или разбавлении водой на месте.
На линиях фасовки или в ремонтных мастерских, где требуется приготовить свежую эмульсию заданной концентрации, рефрактометр используется для контроля процесса смешивания. После того как концентрат и вода загружены в бак, включают перемешивание, ждут 5–10 минут, отбирают пробу из циркуляции и измеряют. Если концентрация ниже нужной, добавляют концентрат; если выше - воды. Процесс повторяют, пока результат не окажется в пределах нормы (обычно на практике достаточно точности ±0,5–1,0%).
Для такого производственного применения подходят ручные рефрактометры диапазоном 0–20% по шкале Brix, поскольку большинство водосмешиваемых эмульсий используют в концентрациях 3–15%. Диапазон 0–10% Brix слишком узкий и не позволит контролировать высокие концентрации; диапазоны выше 20% используют редко и в основном для специальных приложений.
При постоянном использовании рефрактометр рекомендуется проверять 1–2 раза в неделю, а калибровку проводить ежедневно перед началом контрольных измерений. Если прибор упал, длительно находился в холоде или при перепадах температуры, то перед работой обязательно проверьте нулевую установку.
Выбор рефрактометра для эмульсии и СОЖ: на что обратить внимание
Для точного определения концентрации водосмешиваемой СОЖ рекомендуется использовать специализированный рефрактометр.

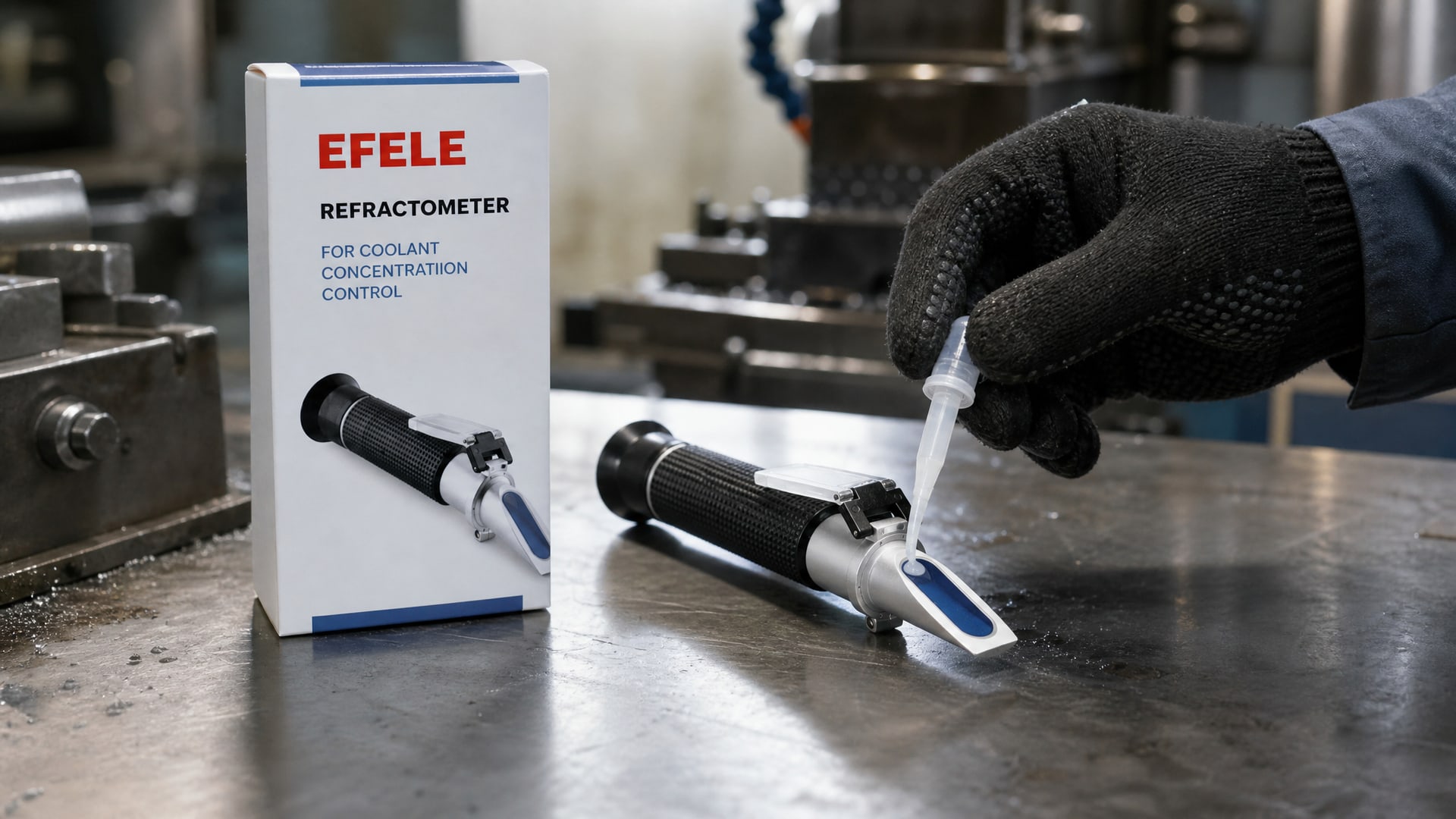

Ручные приборы для контроля эмульсии обычно имеют шкалу 0–20% Brix, что удобно для большинства современных водосмешиваемых СОЖ. Модели, такие как EFELE Рефрактометр для СОЖ (Brix 0–20%), разработаны именно для этих целей и комплектуются калибровочной жидкостью, что упрощает нулевую установку и снижает вероятность систематических ошибок.
Ключевые параметры, на которые нужно обратить внимание:
Диапазон шкалы: 0–20% Brix оптимален для эмульсий; более узкие диапазоны подходят только если вы работаете с одной узкоспециализированной СОЖ.
Разрешение: хороший прибор должен позволять считывать значения с точностью до 0,2–0,5 деления шкалы.
Калибровка и комплектация: прибор должен идти с понятной инструкцией по нулевой установке, а в комплект лучше включены держатель для прибора и чистящие салфетки.
Температурный диапазон работы: обычно 10–30 °C, что достаточно для цеха, но важно уточнить.
Материал корпуса: пластиковый корпус легче и дешевле, но менее устойчив к вибрациям; металлический корпус надежнее для производственной среды.
При выборе прибора проверьте, входит ли в поставку информация об установке ноля и о том, с какой калибровочной жидкостью работать. Это поможет избежать путаницы в полевых условиях.
Часто задаваемые вопросы
Почему рефрактометр показывает разные значения, если измерять одну и ту же эмульсию несколько раз подряд?
Причин может быть несколько: загрязненная или влажная призма, неправильное распределение капли под крышкой, смещение калибровки ноля. Всегда протирайте призму перед каждым измерением, наносите 2–3 капли, закрывайте крышку и ждите 15–30 секунд. Если разброс остается большим, проверьте нулевую установку по дистиллированной воде и при необходимости откалибруйте прибор.
Можно ли использовать один и тот же коэффициент для разных СОЖ одного производителя?
Нет, даже если производитель выпускает несколько линеек эмульсий, у каждого продукта свой состав и свой коэффициент. Никогда не применяйте коэффициент от одной СОЖ к другой без явного подтверждения от производителя. Всегда проверяйте коэффициент в техкарте именно того продукта, который вы используете.
Влияет ли температура пробы на показание рефрактометра?
Да, показатель преломления зависит от температуры. Рефрактометры калибруют при комнатной температуре около 20 °C. Если проба значительно горячее или холоднее, показание может сместиться на 0,5–1,5% по концентрации. Рекомендуется дать пробе уравняться с комнатной температурой перед измерением или учесть поправку на температуру в инструкции прибора, если она предусмотрена.
Что делать, если коэффициент коррекции не указан в техкарте?
Запросите коэффициент у поставщика или технической поддержки производителя. Если это невозможно, проведите базовую калибровку, приготовив эмульсию известной концентрации (например, 10%) и измерив ее на рефрактометре. Если прибор показал 6,7, то коэффициент = 10 / 6,7 ≈ 1,49. Такой самостоятельный расчет допустим, но лучше получить официальные данные.
Рефрактометр показывает ноль и после добавления эмульсии, или все равно смещается - что это значит?
Если после добавления пробы показание остается на нуле или почти не меняется, то либо концентрация эмульсии крайне низкая (почти вода), либо произошла ошибка при калибровке. Проверьте, что вы добавили именно пробу эмульсии, а не воду. Затем повторите калибровку ноля по чистой дистиллированной воде и попробуйте еще раз.
Заключение
Рефрактометр - это незаменимый инструмент для оперативного контроля концентрации водосмешиваемой СОЖ прямо на производственном участке. Ключ к точным измерениям - правильное применение коэффициента коррекции конкретной эмульсии, регулярная калибровка по дистиллированной воде и соблюдение простой процедуры: отбор пробы из циркуляции, очистка призмы, нанесение капель, закрытие крышки и считывание границы светлой и темной зоны.
Если вы хотите гарантировать стабильность результатов, не пренебрегайте ежедневной нулевой установкой и периодической проверкой коэффициента в технической документации. Таким образом вы избежите систематических ошибок, избыточного разбавления или недостаточной концентрации эмульсии, что напрямую влияет на качество обработки и срок службы СОЖ в системе. Начните с уточнения коэффициента у поставщика вашей текущей эмульсии и проведения контрольных измерений в течение недели - это займет минимум времени и даст вам уверенность в надежности результатов.
