Шаровые краны работают в условиях, которые испытывают их герметизирующие элементы на прочность: давление жидкостей, вибрация оборудования, циклические нагрузки и особенно экстремально низкие температуры. При минусовых показателях масляные и стандартные литиевые смазки теряют текучесть, кристаллизуются, что приводит к заклиниванию затвора и нарушению герметичности седел. Правильный выбор смазки для шарового крана - вопрос надежности систем водоснабжения, газовых магистралей и криогенного оборудования. В этой статье разберемся, почему силиконовые смазки стали стандартом для таких условий, как проверить совместимость материалов и на что ориентироваться при закупке.
Статья адресована инженерам, техническим специалистам и закупщикам, которые отвечают за подбор смазочных материалов для объектов с повышенными требованиями к низкотемпературным характеристикам и долговечности узлов затвора.
Почему при низких температурах нужна специальная смазка
Стандартная минеральная смазка на основе парафина работает при температурах не ниже -10…-20 °C.

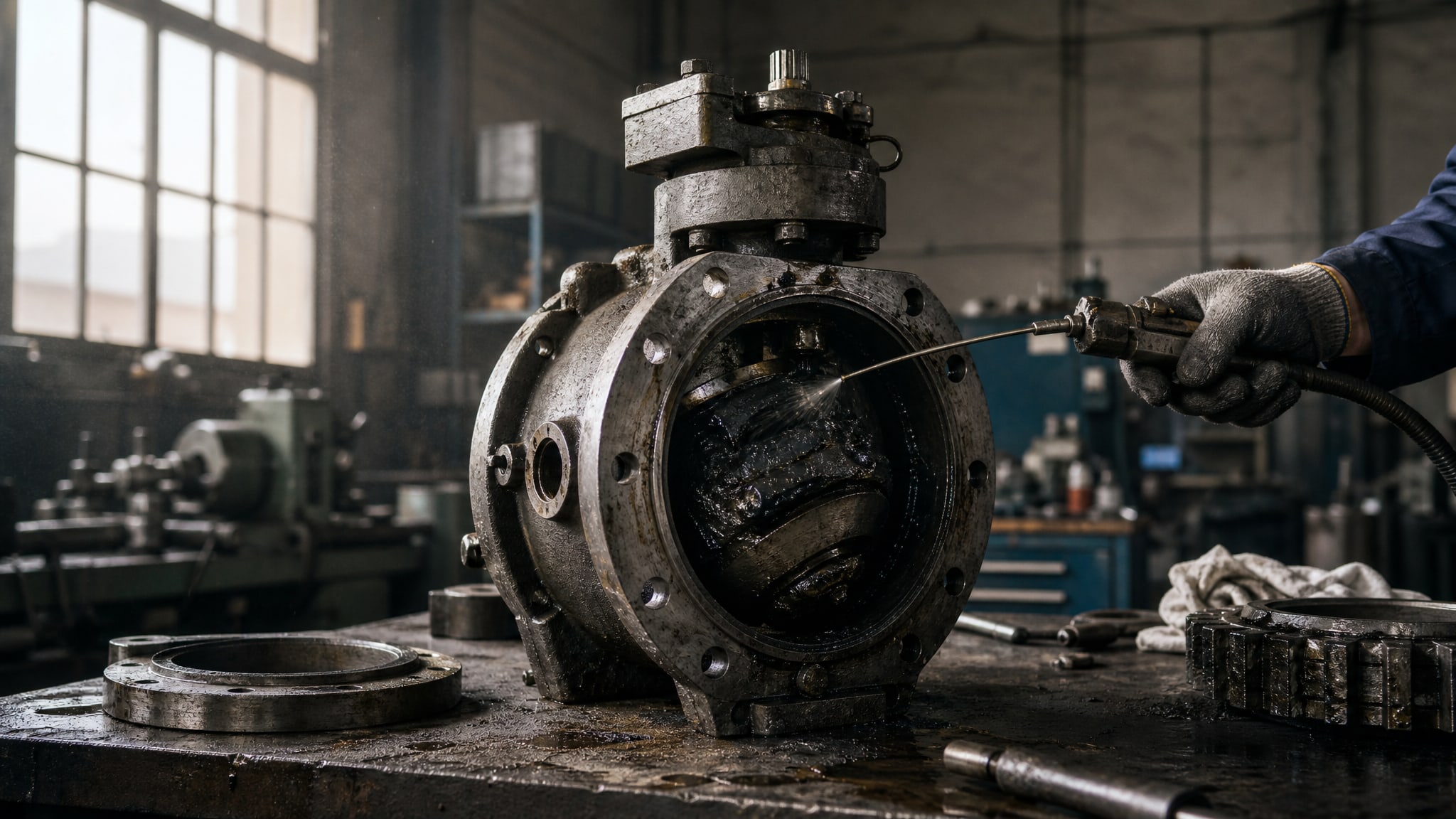

При дальнейшем понижении она теряет текучесть, молекулы углеводородов замедляют движение, вязкость скачком растет. Затвор крана начинает ходить туго, требует повышенного усилия на рукоятке. Если же смазка не обновлена, и затвор находится в состоянии половинного поворота (полуоткрыт), происходит фреттинг - микроскопические нецикличные движения под нагрузкой, при которых абразивные частицы в смазке работают как надфиль по твердому хрому и нержавеющей стали, оставляя микротрещины.
При температурах ниже -40…-50 °C минеральные смазки не просто загустевают, а кристаллизуются: парафиновые углеводороды переходят в твердое состояние, и смазка превращается в пасту, неспособную выполнять функцию герметизирующего слоя. Давление в системе (водопровод, газовая линия) может вытеснить эту твердую пасту из седла, и произойдет утечка. Смазка для шарового крана, применяемая в холодных регионах или на криогенном оборудовании, должна оставаться текучей и липкой при полной нагрузке.
Силиконовые полимеры (полидиметилсилоксаны) на молекулярном уровне устроены иначе. Связи Si-O более гибкие, чем углеводородные С-С и С-Н, и при снижении температуры цепи остаются подвижными. Это позволяет силиконовым смазкам сохранять целевую вязкость (текучесть) в диапазоне от -70…-100 °C и выше.
Герметизирующая смазка крана: выбор по температурному диапазону
Перед закупкой нужно определить минимальную температуру, в которой кран будет работать.
Это не воздушная температура, а температура среды, с которой контактирует смазка.
Для водопроводных систем в северных регионах
Смазка шарового крана для воды, находящегося на входе в дом или в уличной нишке, должна работать при температурах от -30 до -40 °C в режиме длительного холода. Вода в трубопроводе обычно не замерзает ниже -1…-5 °C благодаря давлению и движению, но сам затвор и седло могут охлаждаться до воздушной температуры, особенно если кран не изолирован. Здесь подходит силиконовая смазка для шарового крана с нижним пределом -50…-60 °C. Запаса в 15-20 °C достаточно.
Для криогенного оборудования
Если кран работает с жидким газом, жидким азотом или другими криогенными жидкостями при температурах ниже -70 °C, требуется смазка с запасом не менее 30-40 °C ниже минимально возможной рабочей температуры. Силиконовые смазки, разработанные для такого применения, указывают температурный диапазон от -100 °C и выше.
Совместимость материалов крана
Помимо температуры, критично проверить совместимость смазки с материалами, из которых изготовлены уплотнительные кольца и корпус затвора. Большинство современных шаровых кранов используют:
PTFE (политетрафторэтилен, тефлон) как основной материал шара или седла;
нитрильный каучук (NBR) или EPDM как эластомерные уплотнители;
латунь или нержавеющую сталь как металлические части;
полиоксиметилен (POM, полиацеталь) как монтажные втулки.
Силиконовые смазки хорошо совместимы со всеми этими материалами, но отдельные составы (особенно с добавками) могут вызвать набухание или деградацию. Проверка совместимости указывается в техническом листе смазки - там должны быть закрашены все перечисленные материалы как совместимые.
Минеральные смазки и некоторые синтетические составы на углеводородной основе могут разбухать EPDM и вызывать деградацию полиацеталя при контакте на протяжении нескольких месяцев, что приводит к появлению трещин и преждевременному отказу крана.
Коксование смазки при экстремальных температурах: риски и профилактика

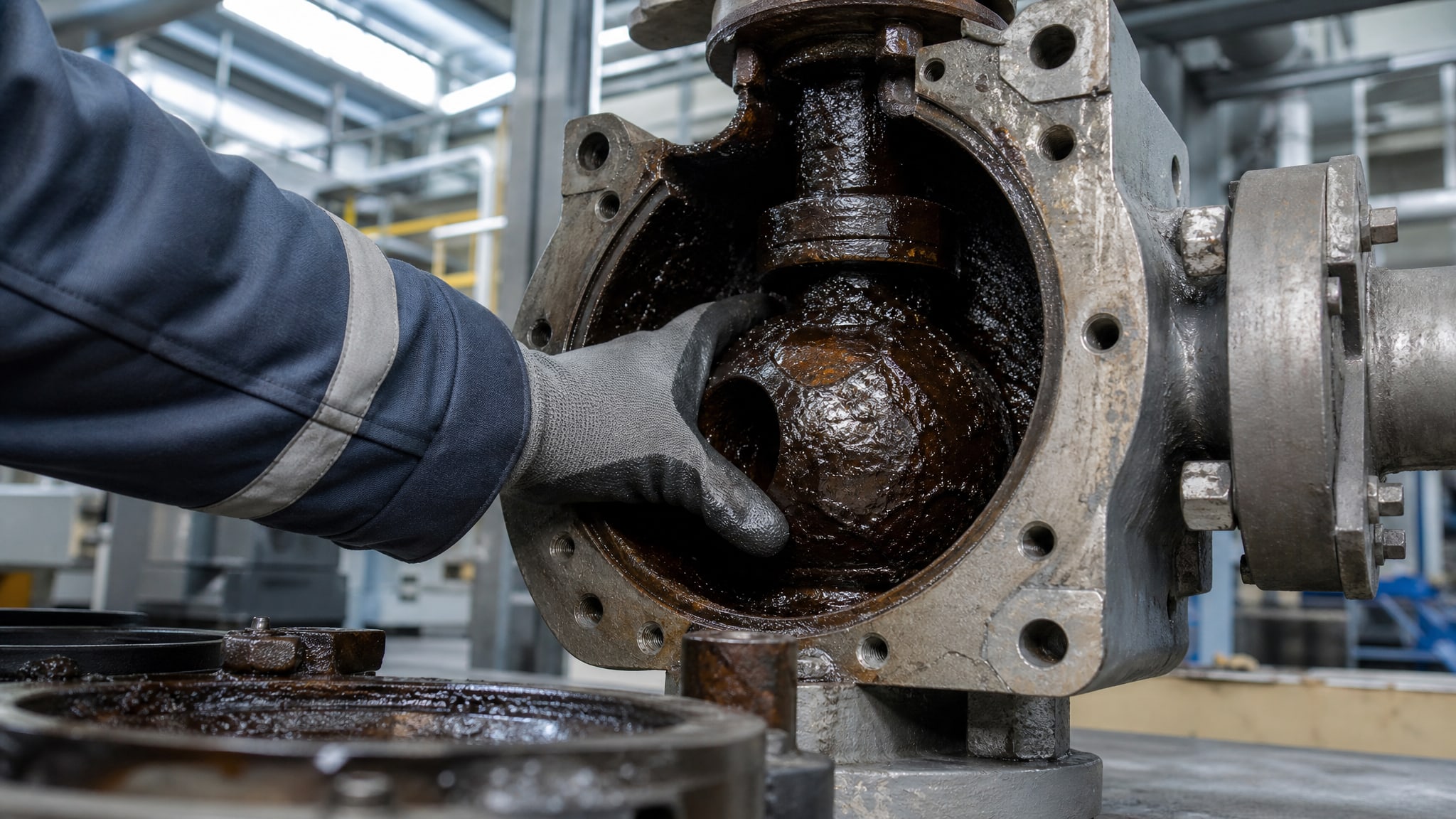

Коксование смазки крана - это закоксовывание затвора твердыми полимерными остатками.
Процесс происходит, когда органические компоненты смазки (загустители, присадки) в условиях длительного холода или окислительного стресса полимеризуются и образуют лак. Затвор становится липким и плохо ходит.
Хотя сам процесс чаще ассоциируют с высокотемпературным окислением (коксование в двигателях), при экстремально низких температурах коксование может развиваться иначе: смазка замерзает на 90 %, остальные 10 % пластификаторов мигрируют к границе раздела, окисляются в соприкосновении с воздухом (если герметичность нарушена) и образуют твердые пленки.
Профилактика коксования:
Выбирайте смазки для шаровых кранов, которые содержат минимум летучих пластификаторов. Дорогие смазки обычно имеют более стабильный полиолефиновый загуститель, чем дешевые минеральные;
Наносите смазку тонким слоем. Избыток смазки находится на воздухе, контактирует с влагой и кислородом, что ускоряет окисление;
Регулярно обновляйте смазку в кранах, работающих в экстремальных условиях. Если кран эксплуатируется 24/7 в холоде, смазку имеет смысл переносить каждые 12-24 месяца, даже если видимых проблем нет.
Силиконовые смазки по сравнению с минеральными и даже синтетическими гидрокарбонатными смазками имеют гораздо более низкое давление паров, то есть почти не летучи, и этим самым менее подвержены коксованию при замораживании.
Техника нанесения смазки на шаровый кран
Главная ошибка при смазке крана - нанесение слишком большого количества материала.
Если вы заливаете смазку в полость между корпусом и затвором, она будет вытекать по резьбе, загрязнять окружающие узлы и привлекать пыль.

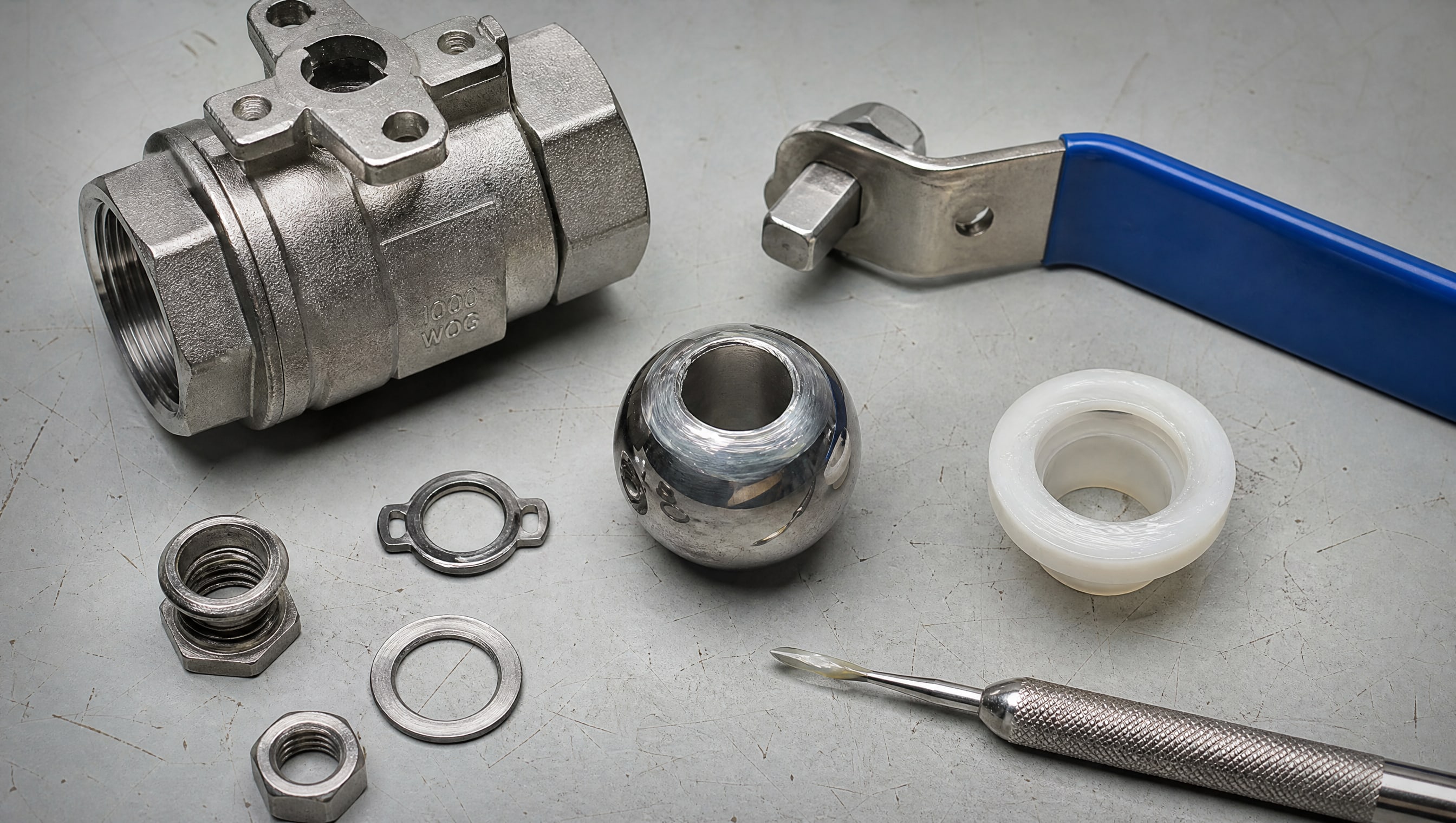

Правильная последовательность нанесения
Поверните кран в открытое положение;
Слегка ослабьте пакующую гайку (если конструкция позволяет), но не открывайте ее полностью;
Возьмите небольшое количество смазки (с пальцец, 2-3 грамма), размешайте ее тонким слоем на торцовой части затвора;
Несколько раз медленно повращайте рукоятку крана (5-10 полных оборотов), чтобы смазка распределилась по поверхности затвора и седла;
Закройте кран в исходное положение, протрите избыток смазки мягкой чистой тряпкой;
Если была ослаблена пакующая гайка, затяните ее обратно умеренным усилием.
После такой процедуры смазочный слой тонкий, равномерный и не будет мешать работе крана.
Выбор между различными типами смазочных материалов для кранов
На рынке доступны смазки в разных формах: паста (пластичная NLGI 1-2), гель, аэрозоль.
Для герметизации седла шарового крана при низких температурах оптимальна пластичная смазка (паста) класса NLGI 1 или NLGI 2 на основе силиконового масла.
Пластичная смазка (паста) NLGI 1–2
Это традиционный выбор. Легко наносится пальцем или шпателем, не течет по резьбе и не стекает вниз. NLGI 2 - более плотная, подходит для вертикально расположенных кранов. NLGI 1 - более мягкая, рекомендуется если кран часто ходит и требуется минимальное сопротивление. Для криогенного оборудования предпочитают NLGI 1.
Герметизирующая смазка крана в форме пасты на основе силикона (например, с полидиметилсилоксановым маслом и литиевым мылом) обеспечивает длительную защиту от коррозии и фреттинга без риска вспенивания или разделения компонентов при замораживании.
Силиконовая смазка в аэрозоле
Быстрое нанесение, но требует аккуратности - легко переборщить. При распылении внутрь полости крана может возникнуть избыток, и смазка вытечет. Аэрозольная форма удобнее для профилактического опрыскивания внешних элементов крана и рукоятки, но для герметизации седла лучше использовать пасту.
Жидкое масло (ISO VG 10–15)
Слишком текучее для герметизации. Подходит только для смазки внешних шарниров рукоятки и не обеспечивает надежное уплотнение седла при давлении.
Если на кране стоит ручка-рычаг, которая качается, то ее можно смазать жидким маслом или универсальной смазкой-аэрозолем, но для основного узла (затвор и седло) нужна именно пластичная смазка.
Смазка от закисания шаровых кранов: профилактика и восстановление
Закисание крана (залипание затвора) чаще всего происходит, когда кран долго находится в одном положении в условиях высокой влажности и минусовых температур, или когда из-за длительного контакта со ржавыми частичками внутри трубопровода произошла локальная коррозия.
Профилактика
Периодически открывайте и закрывайте кран (раз в месяц), особенно если он редко используется. Это предотвращает срастание смазочного слоя;
Наносите на кран силиконовую смазку низкотемпературную ежегодно перед началом холодного сезона. Это создает свежий защитный слой и вытесняет окислившуюся смазку;
Убедитесь, что кран имеет внешний пыльник или хотя бы не находится под прямыми брызгами воды, которые могут попадать на рукоятку и вызывать коррозию.
Восстановление закисшего крана
Если кран уже залип, не применяйте силу - можно сломать рукоятку. Вместо этого:
Нанесите проникающую смазку на стык рукоятки и корпуса;
Подождите 15-30 минут, чтобы смазка проникла в микротрещины и под окислы;
Аккуратно попытайтесь повернуть рукоятку в обе стороны на небольшой угол (10-15 градусов);
Повторите нанесение и ожидание;
После того, как кран начал ходить, смажьте его изнутри (если конструкция позволяет), дайте 24 часа на растворение окислов, затем нанесите свежую силиконовую смазку.
При приобретении смазочных материалов для таких операций внимание стоит обратить на составы, которые зарекомендовали себя как надежные для герметизирующих узлов в холодных регионах. Для герметизации седел шаровых кранов при экстремально низких температурах рекомендуется использовать силиконовую морозостойкую смазку, обладающую широким температурным диапазоном и совместимостью с пластмассами и эластомерами. Такие материалы гарантируют стабильную работу затвора как при -50 °C, так и при температурном скачке до положительных значений.
Часто задаваемые вопросы
Можно ли использовать обычное индустриальное масло вместо специальной смазки для крана?
Нет. Индустриальное масло слишком текучее и при минусовых температурах прорывается через микрощели в седле, вызывая утечку. При -30 °C масло утратит текучесть и не будет распределяться. Требуется пластичная смазка (паста) с вязкостью не ниже NLGI 1, которая останется на месте и герметизирует стык.
Почему кран течет только зимой, если смазка нанесена?
Вероятно, использована смазка неправильного температурного диапазона. Если в техдокументе указано «работает до -20 °C», а у вас температура -40 °C, смазка кристаллизуется, теряет адгезию (прилипаемость к поверхности) и вытесняется давлением. Выбирайте смазку с нижним пределом минимум на 30-40 °C ниже самой холодной ожидаемой температуры.
Как часто нужно переносить смазку на шаровом кране в холодном климате?
При постоянной работе крана при температурах ниже -40 °C рекомендуется обновлять смазку ежегодно перед холодным сезоном. Если кран используется редко и находится в нишке при температурах -20…-30 °C, достаточно раз в 2-3 года. Если кран новый и был смазан на производстве, отложите первое переносение на 12 месяцев.
Чем отличается силиконовая смазка для шарового крана от обычной литиевой?
Литиевые смазки замерзают при -30…-40 °C, силиконовые - при -70…-100 °C. Литиевые содержат углеводородные масла, которые при холоде становятся вязкими; силиконовые содержат полидиметилсилоксановое масло, которое остается текучим. Литиевые дешевле, но для низких температур они неэффективны.
Является ли коксование смазки результатом неправильного хранения крана?
Частично да. Если кран хранится открытым, влажным и без смазки, велик риск окисления внутренней поверхности. Но коксование как полимеризация смазки происходит в основном из-за использования смазки низкого качества или с истекшим сроком годности, которую хранили при высокой температуре до применения.
Заключение
Выбор смазки для шарового крана, работающего при экстремально низких температурах, - инженерная задача, а не произвольный выбор с полки супермаркета. Силиконовые пластичные смазки класса NLGI 1–2 с нижним пределом температуры -70 °C и ниже остаются стандартом для объектов в северных регионах и криогенного оборудования потому, что они не кристаллизуются, совместимы с основными материалами уплотнений (PTFE, EPDM, полиацеталь) и не подвержены коксованию.
При закупке проверяйте совместимость смазки с конкретными материалами вашего крана, применяйте ее тонким равномерным слоем и обновляйте ежегодно перед началом холодного сезона. Такой подход гарантирует надежную герметизацию седла, предотвращает фреттинг и коррозию, и исключит непредвиденные утечки на производстве или в жилом квартале.
