Заклинивший подшипник ролика ГРМ - одна из частых причин преждевременного износа приводного ремня и серьезных сбоев в работе двигателя. Проблема обычно возникает из-за попадания влаги и грязи под пыльник, вымывания или окисления заводской смазки, интенсивного фреттинга при высоких оборотах. На первый взгляд может показаться, что нужна просто более густая смазка или увеличенный ее объем - на деле все сложнее. Правильный выбор смазки для подшипников натяжного ролика ГРМ зависит от класса вязкости (NLGI), термостойкости состава, совместимости с высокооборотным режимом и, главное, от дозирования без переполнения узла. В этой статье разберем, какую смазку выбрать, как ее правильно нанести и когда восстановление уже невозможно.
Для технических специалистов и закупщиков важно понимать: попытка «спасти» ролик смазкой имеет смысл только на ранних этапах износа при условии полной промывки и правильного подбора материала. Если узел поврежден критически, смазка лишь отсрочит замену.
Почему подшипники роликов ГРМ требуют особого подхода к смазке
Ролики натяжного и обводного ремня ГРМ работают в экстремальных условиях: частота вращения достигает 10 000 об/мин и выше, температура в подшипнике поднимается из-за трения, вибрации и воздействия масляных паров из двигателя.
Обычная смазка здесь быстро деградирует - окисляется, теряет адгезию (способность удерживаться на поверхностях контакта), вымывается вибрацией и влагой.
Заводские ролики поставляются уже со смазкой внутри, рассчитанной на весь ресурс узла. Однако со временем пыльник изнашивается, под него попадает влага и грязь, а сама смазка деградирует. На этом этапе попытка «дополнить» смазку неподходящим материалом часто усугубляет проблему: густая смазка забивает зазоры, повышает температуру и ускоряет дальнейший отказ подшипника.

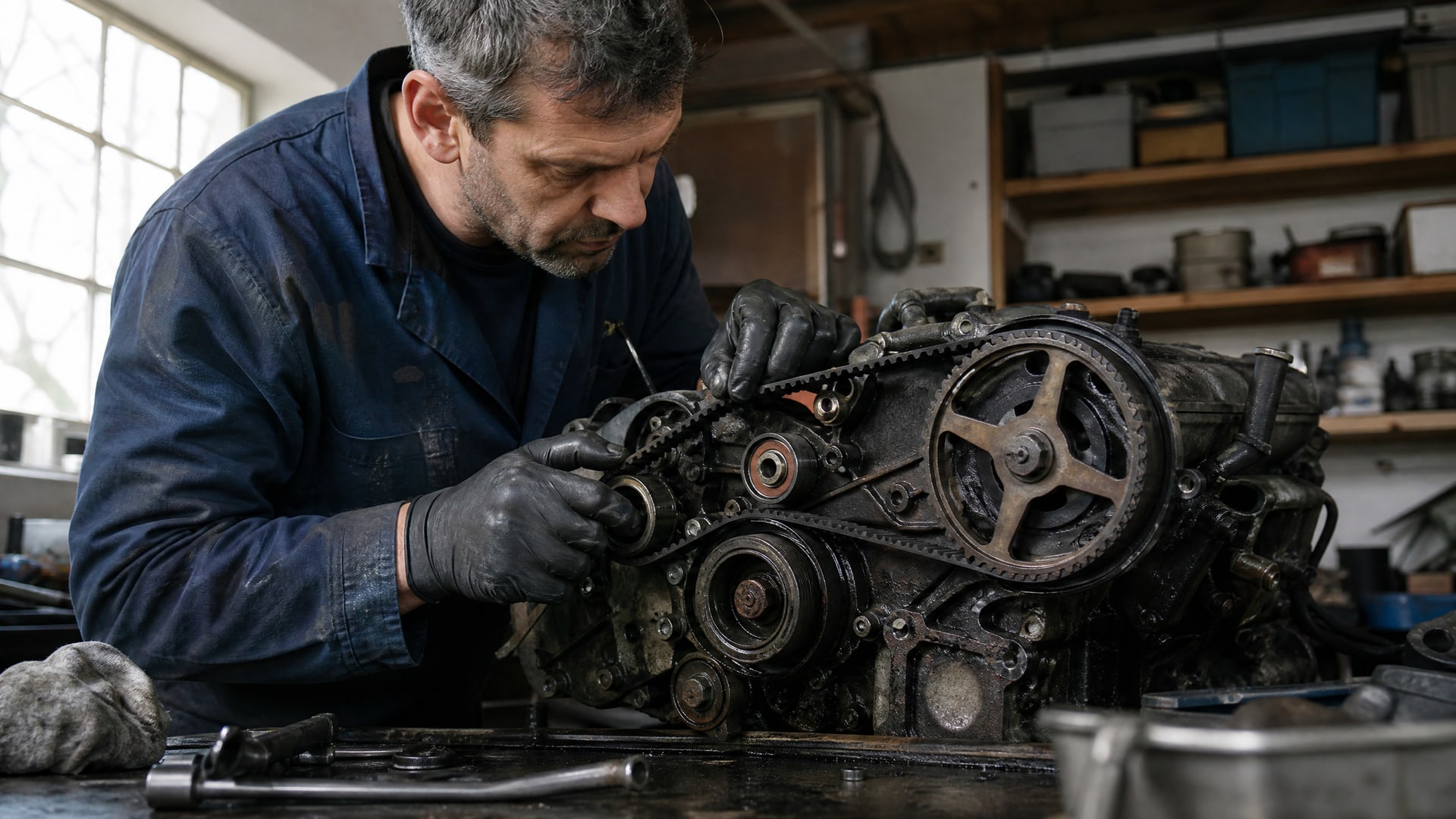

Признаки износа смазки в ролике ГРМ
Скрип или чириканье при работе двигателя на холодном пуске.
Металлический звук, похожий на стук коленвала, но исходящий из зоны ремня ГРМ.
Повышенный износ приводного ремня на одном участке (ремень идет волнистой полосой, а не ровно).
Ощутимое люфтовое колебание ролика при отключенном двигателе.
Жидкость коричневого или черного цвета, протекшая из-под пыльника (признак окисления и деградации смазки).
Как выбрать правильную смазку для подшипников натяжного ролика ГРМ
Критерии выбора смазки жестче, чем для обычных подшипников или направляющих.
Нельзя ориентироваться только на класс NLGI или знакомое название - нужно учитывать скоростной режим, термостойкость и совместимость с условиями ремня ГРМ.
Стандарты и классы консистенции
Консистенция пластичной смазки определяется числом NLGI. Чем выше число, тем гуще смазка. Для подшипников типовым вариантом служит NLGI 2 как баланс между удержанием смазки в узле и текучестью при нанесении. Стандарты ISO 6743-9:2003 и ISO 12924:2023 (в России - ГОСТ ISO 12924-2013) описывают требования к классификации и свойствам смазочных материалов для подшипников.
Для высокоскоростных узлов, к которым относятся ролики ГРМ, важны дополнительные характеристики: скоростной класс SKF M–H (в отечественной терминологии - работа на высокой частоте вращения), термостойкость до 130–150 °C и противоокислительные присадки. Традиционно для натяжных и обводных роликов ГРМ рекомендовали смазки типа ЦИАТИМ 221, ВНИИСМ 221 и ВНИИНП 207 для тяжелых режимов, а также составы на основе полимочевины.
Ключевые требования
| Параметр | Значение | Почему это важно |
|---|---|---|
| Класс NLGI | 2 или 2–3 | Оптимальный баланс для высокооборотных подшипников |
| Скоростной класс | SKF M–H (до 10 000 об/мин и выше) | Предотвращает перегрев и потерю вязкости |
| Температурный диапазон | Минимум -20…+130 °C | Ролик работает в зоне максимального нагрева двигателя |
| Термостойкость | Высокая, окисляемость < 3% за 100 ч | Смазка не деградирует при тепловых ударах |
| Совместимость с эластомерами | ASTM D471 | Пыльник не разбухает и не теряет герметичность |
Для реанимации заклинивших подшипников роликов ГРМ, когда требуется быстрое проникновение под пыльник и вытеснение влаги и окислившейся смазки, часто применяют универсальные проникающие составы. Такое средство вводят малыми порциями под пыльник, дают ему впитаться в зазоры, а затем дозируют уже основную пластичную смазку NLGI 2. В цехах и на сервисных участках для этого этапа широко используется ВЕЗДЕШКА - универсальный аэрозоль, который проникает в микротрещины окисленной смазки, вытесняет влагу и способствует отмыванию продуктов износа. После такой предварительной обработки основная смазка лучше распределяется по подшипнику и быстрее восстанавливает работоспособность узла.
Пошаговая инструкция по смазке подшипника ролика ГРМ
Простое нанесение смазки на внешнюю поверхность ролика не решает проблему.
Смазка должна попасть внутрь подшипника, между шариками и дорожками. Процедура требует разборки узла (или хотя бы снятия пыльника) и соблюдения аккуратности.
Этап 1. Подготовка и промывка

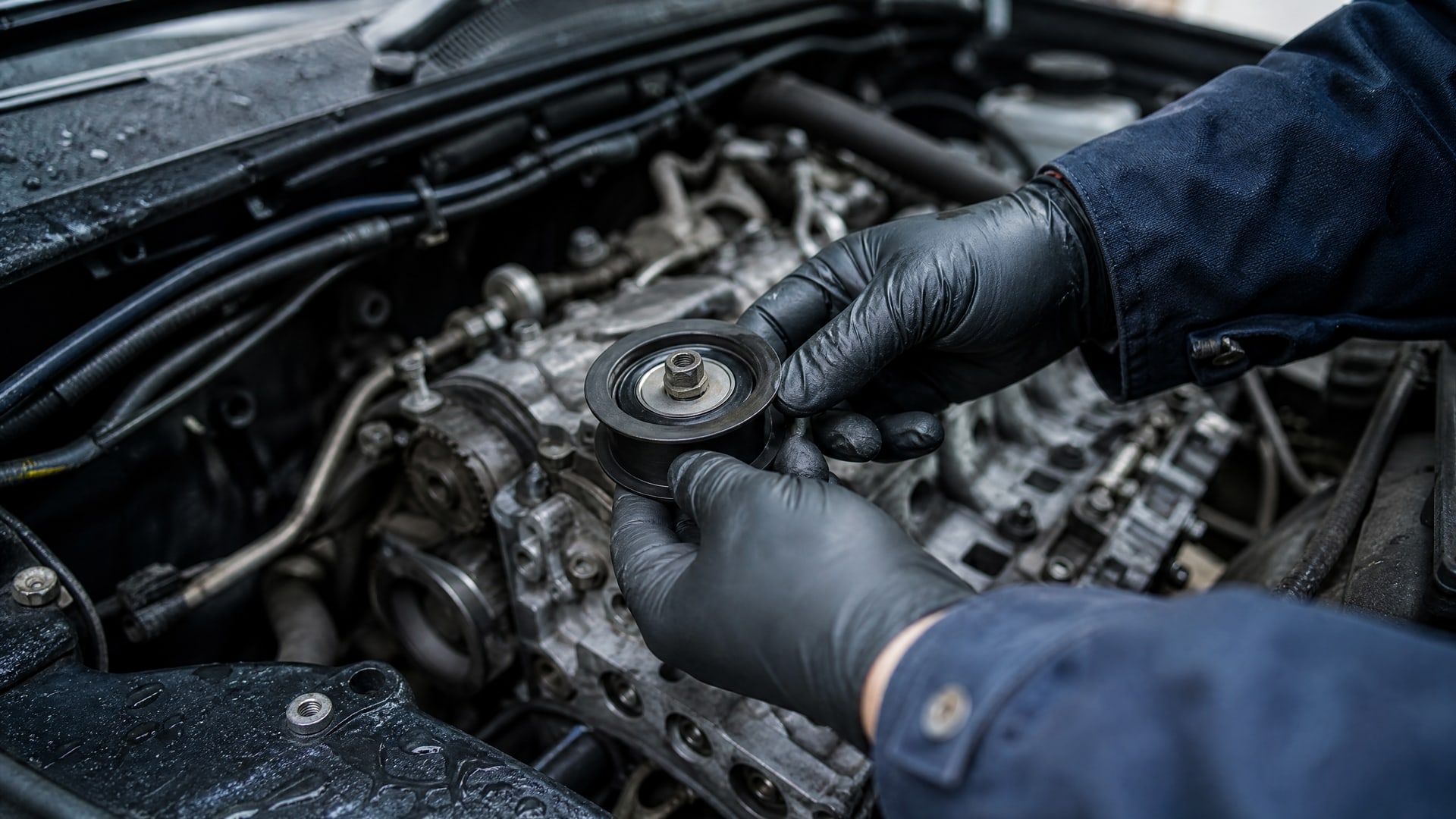

Отключи двигатель и дай ему остыть не менее одного часа.
Снимите ролик с посадки (обычно откручивается болт крепления).
Аккуратно подденьте край пыльника отверткой с пластиковым или резиновым наконечником - металлический может повредить уплотнение.
Промойте подшипник в растворителе (керосине или легком бензине) несколько раз, пока смываемая жидкость не станет прозрачной.
Продуйте подшипник сжатым воздухом (давление 2–3 атм, не более) для удаления остатков влаги и растворителя.
Дайте подшипнику просохнуть естественным образом в течение 15–20 минут.
Этап 2. Проверка механического состояния
Прежде чем вводить новую смазку, убедитесь, что подшипник еще жив. Вращайте ролик рукой (осторожно, за внешнее кольцо). Должно чувствоваться плавное вращение, а не серьезное сопротивление или заметный люфт. Если ролик вращается с трудом и издает хруст, это признак внутреннего повреждения - восстановление смазкой будет неэффективно, лучше сразу планировать замену.
Этап 3. Закладка новой смазки
Возьмите шприц для консистентной смазки или дозатор-туба с узким носиком.
Выдавите первую порцию смазки (с ногтевый мизинца) прямо в щель между пыльником и внешним кольцом подшипника.
Вращайте ролик рукой несколько раз, чтобы смазка распределилась внутри.
Добавьте вторую порцию, снова вращайте.
Остановитесь, когда смазка начнет выходить из щели с другой стороны пыльника (это признак того, что подшипник достаточно заполнен).
Излишки смазки вокруг пыльника уберите мягкой салфеткой.
Критично: не перегружайте подшипник смазкой. Ориентировочно вводят примерно на 25–30% свободного объема подшипника. Если забить подшипник смазкой под завязку, она будет работать как тормоз, повысится температура, и узел выйдет из строя еще быстрее.
Этап 4. Герметизация и установка
Аккуратно верните пыльник на место, слегка вдавив его край под кольцо подшипника.
Убедитесь, что пыльник плотно сидит и не отходит.
Установите ролик обратно, затяните крепежный болт.
Запустите двигатель и прислушайтесь. Звук должен измениться - обычно проходит 10–15 секунд прогрева, и ролик начинает вращаться плавнее.
Какие ошибки допускают при смазке роликов ГРМ

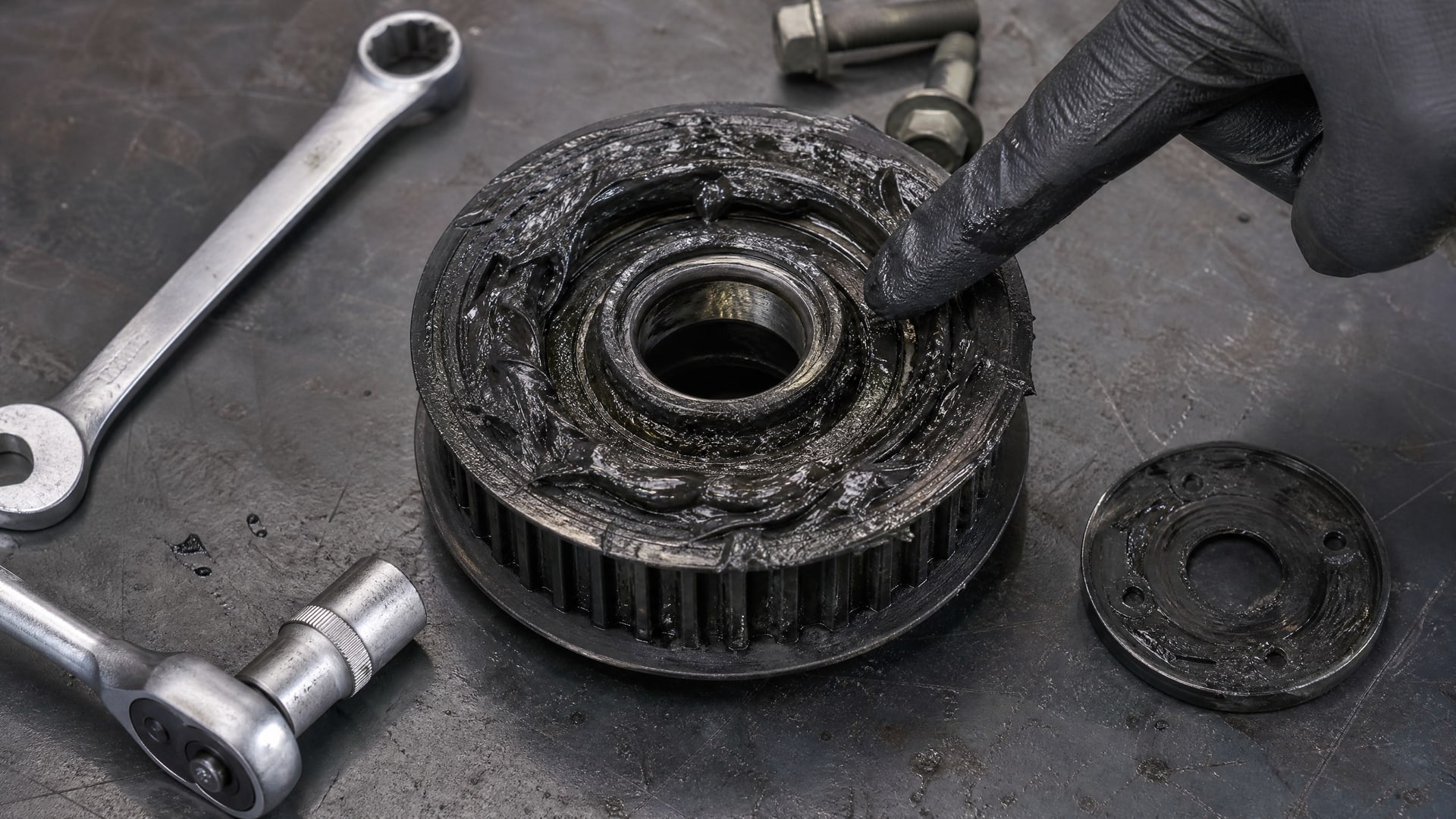

Переполнение смазкой
Самая частая ошибка. Люди думают: мол, раз подшипник был заклинен, нужно залить его смазкой по максимуму. На деле переполненный подшипник греется, смазка загустевает, и ролик становится еще хуже.
Использование неподходящей вязкости
Если взять смазку класса NLGI 3 или NLGI 4 (например, для шпинделей или шарниров), она будет слишком густой для быстровращающегося подшипника ролика ГРМ. Ролик будет работать как в вязком тормозе.
Введение смазки только снаружи
Наносят смазку на торец ролика и думают, что она распределится внутри сама. На самом деле смазка остается на поверхности и быстро сбивается вибрацией. Нужно вводить ее именно под пыльник, внутрь подшипника.
Отсутствие предварительной промывки
Если просто добавить новую смазку поверх старой окисленной, новая быстро придет в негодность, впитав в себя продукты износа. Промывка обязательна.

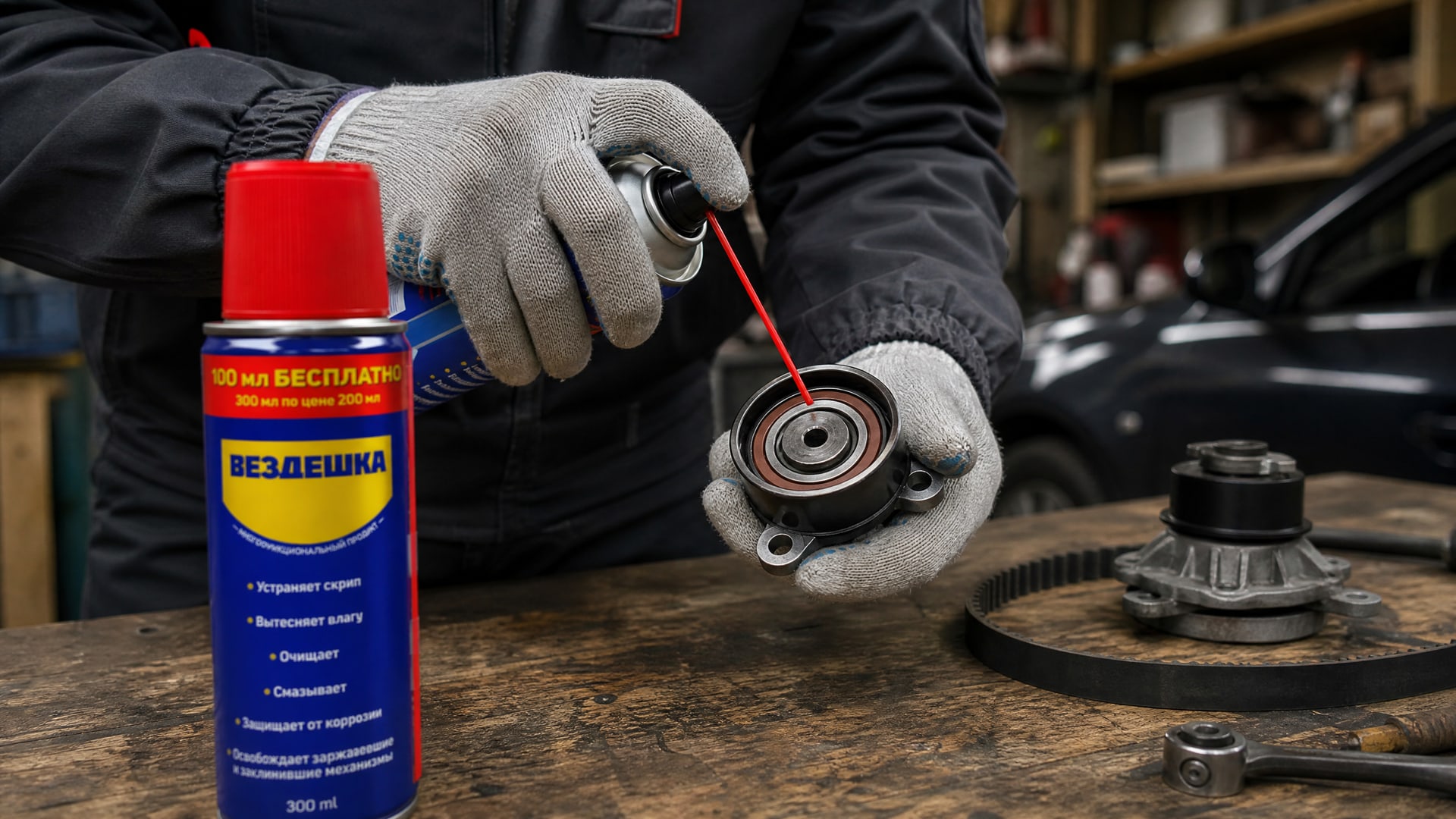

Использование универсального аэрозоля вместо пластичной смазки
Проникающие составы типа WD-40 хороши для отмывания и первичной обработки, но они не остаются в подшипнике долго - испаряются или вытекают. После предварительной обработки WD-40 или подобными средствами нужно обязательно нанести пластичную смазку NLGI 2.
Когда восстановление смазкой невозможно
Не всякий заклинивший ролик можно спасти.
Есть признаки, при которых единственное решение - замена узла в сборе.

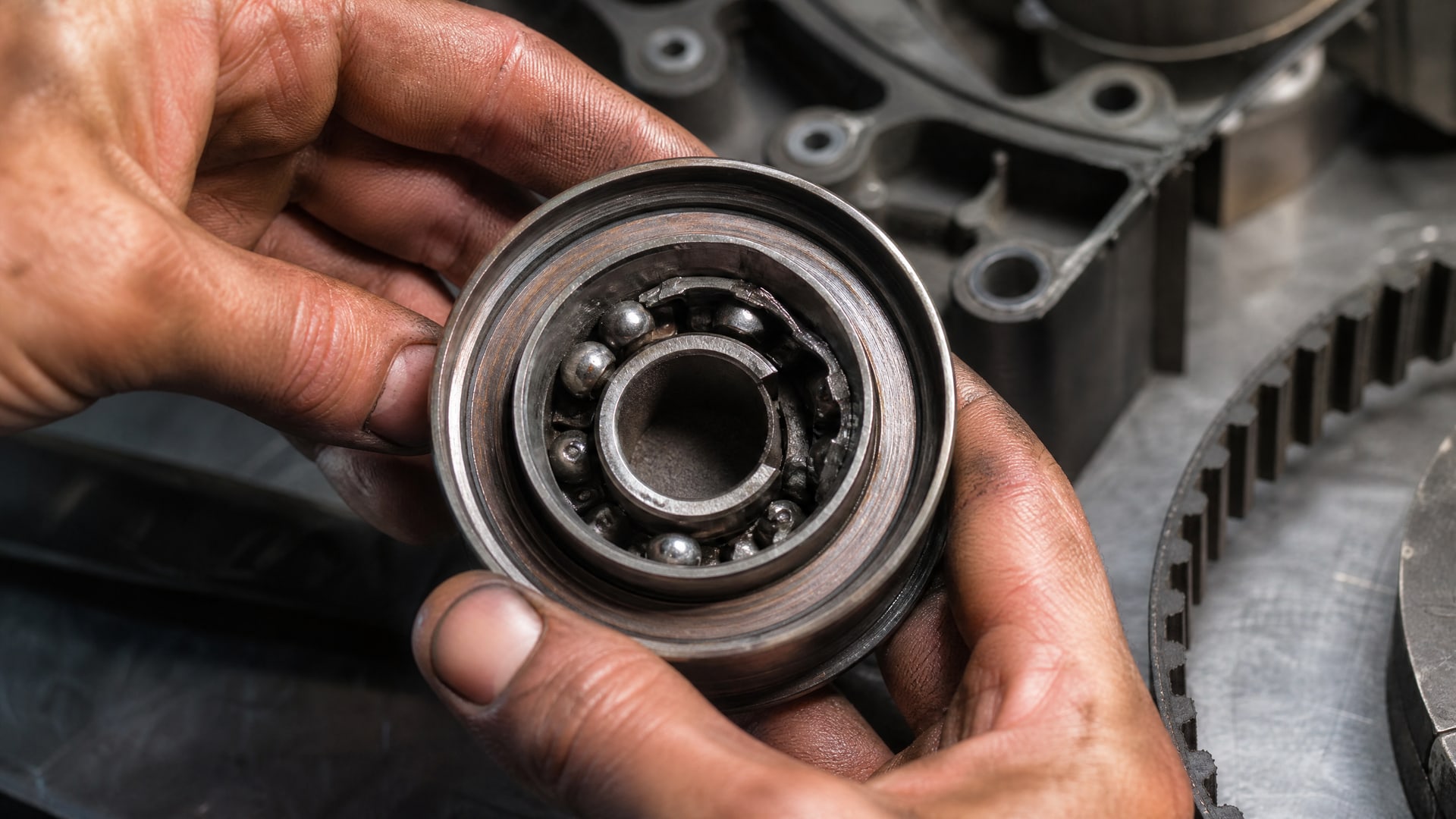

Критический люфт при вращении - если ролик болтается в держателе или издает щелчки, это означает, что сепаратор (пластина между шариками) сломан. Смазка здесь уже не поможет.
Хруст при вращении рукой - внутренние дорожки подшипника повреждены, шарики уже покрыты выкрашиванием. Восстановление смазкой невозможно.
Течь из-под пыльника жидкой жидкости коричневого цвета - это не просто окисленная смазка, а признак разрушения внутреннего сепаратора, когда металлические частицы взвешиваются в остатках смазки.
Невозможность вращать подшипник рукой после нескольких попыток разминания - замерз из-за критического износа, заклинение необратимо.
Часто задаваемые вопросы
Можно ли использовать литиевую смазку NLGI 2 общего назначения для роликов ГРМ?
Не рекомендуется. Общего назначения литиевые смазки часто не имеют нужного скоростного класса (SKF M–H) и могут не выдерживать температурные нагрузки в зоне ремня ГРМ. Нужна смазка, специально рассчитанная на высокооборотные подшипники с термостойкостью до 130–150 °C. Перед покупкой сверьтесь с техническим паспортом изделия - там должны быть указаны NLGI, диапазон рабочих температур и скоростной класс.
Как узнать, хватит ли закладки смазки на весь ресурс ролика?
Полностью гарантировать ресурс невозможно - многое зависит от условий эксплуатации. Если вы смазали подшипник правильно (промыли, ввели смазку на 25–30% объема, установили пыльник), то при нормальном режиме (до 5000 км пробега и стабильных оборотах) ролик должен отработать 1–2 года спокойно. После этого прислушивайтесь: скрип и чириканье на холодном старте - признак, что смазка начала деградировать.
Чем смазать ролик ГРМ, если невозможно снять пыльник?
Если пыльник прикипел или не поддается снятию, попробуйте обработать стык проникающим составом (например, универсальным аэрозолем) и дайте ему впитаться 15–20 минут. Затем осторожно подденьте край пыльника пластиковой лопаткой. Если пыльник все еще не открывается, снимайте ролик целиком вместе с держателем и обращайтесь в мастерскую - попытка силой оторвать пыльник может повредить подшипник.
Какой смазкой смазывать подшипники натяжного ролика ГРМ после полной промывки?
После промывки используйте пластичную смазку класса NLGI 2 с высокой термостойкостью и совместимостью для высокооборотных подшипников. В технических спецификациях должны быть указаны: диапазон температур минимум -20…+130 °C, окисляемость не более 3% за 100 часов, совместимость с резиной ASTM D471 и скоростной класс SKF M–H или выше.
Может ли заклинивший ролик грм заклинить повторно после смазки?
Да, если не устранена причина первоначального выхода из строя. Если пыльник поврежден (трещина, расслоение), под него снова будет попадать влага и грязь. В этом случае нужна не только смазка, но и замена пыльника или весь узел сборки. Кроме того, если первичное заклинение вызвано перекосом ремня или люфтом в кронштейне, смазка лишь отсрочит повторный отказ.
Заключение
Восстановление смазкой работает только для роликов на ранних этапах износа, при условии полной промывки и правильного выбора материала. Ключ к успеху - это не объем смазки (25–30% от свободного объема подшипника), а ее соответствие стандартам для высокооборотных узлов: класс NLGI 2, скоростной класс SKF M–H, термостойкость до 130–150 °C. Перед закладкой новой смазки обязательна промывка в растворителе и сушка подшипника. Смазку вводят малыми порциями шприцем через щель под пыльник, а не заливают сразу.
Если подшипник уже поврежден критически (хруст при вращении, невозможность вращать вручную, люфт), смазка не поможет - потребуется замена узла в сборе. Для профилактики обслуживаемых роликов правильный режим смазки удлиняет ресурс на 1–2 года. Рекомендуем перед закупкой смазки сверить требования с техническими паспортами оборудования и, если сомневаетесь в выборе, проконсультироваться с поставщиком.
